ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА
Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.
Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.
Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.
Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.
Возможных схем подключения котла к трехфазной сети, как минимум две, одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».
Определить какая именно схема подключения подходит для вашего котла можно несколькими способами , самый простой – обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:
Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.
Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

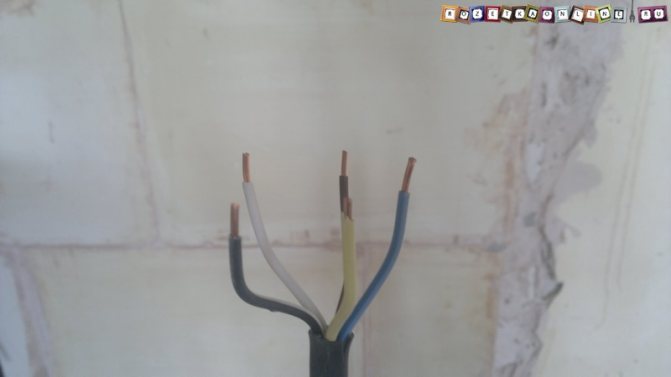

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:
Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт , пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А , либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер – С25 и устройство защитного отключения (УЗО) на 32А.
Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.
Подключение электрокотла ZOTA к электросети описана в следующей части статьи – ЗДЕСЬ!

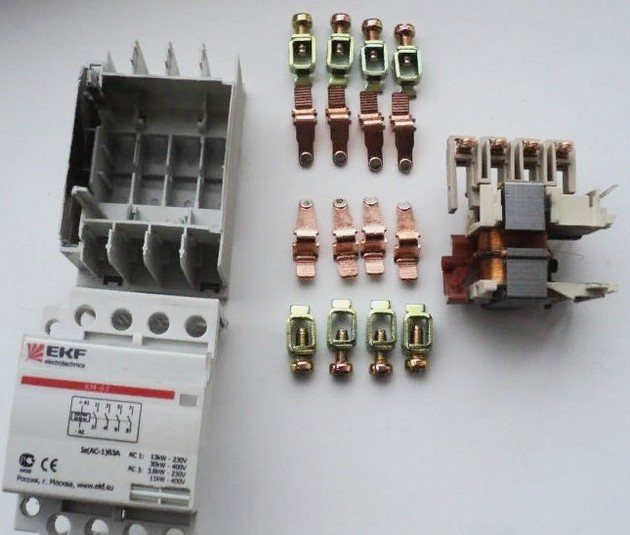

Конструкция контактора
Чтобы понимать принцип действия контактора, необходимо изучить его строение. Ведь сам аппарат состоит из нескольких частей. Начнем с катушки. Она нужна для создания магнитного тока. Если катушка ещё и дроссель, тогда она обеспечивает движущие силы для работы приборов. Чтобы не произошло неполадок, стоит проверить напряжение новой катушки.
При замене следует проверить несколько важных пунктов. Такие как отсутствие касания подвижных деталей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь – контактная пружина. Поддерживает фиксированное натяжение контактов. После стыковки контактов происходит перекат подвижного на неподвижный. При этом случается разрушение оксидных пленок и различных химических соединений, появляющиеся на поверхности контактов. Если при передвижении контактов подвижный оказывается на неподвижном, то это называется предварительным натяжением контактной пружины. Это помогает снизить вибрацию одного контакта на другой.
Следующая часть модульного контактора – подвижная. Состоит она из контактов, которые передвигаются и создают работу. И еще одна часть аппарата – это замыкающиеся контакты. Как раз на них и перемещаются подвижные контакты с целью создания работы. Последние две части можно объединить одним словосочетанием – контактная система. Ведь, по сути, отличаются части немногим, но вместе создают определенную силу. Следует учесть, что присоединены они к якорю, но находятся в разных местах, потому что подвижные будут на траверсе, а неподвижные, на корпусе.
Когда контакты не соприкасаются и тока в них нет, то это называют «состояние покоя». При подаче напряжения на катушку создаётся электромагнитное поле, которое создаёт ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. В случае если подача напряжения будет прекращена, то электромагнитное поле пропадет и якоря (сердечники) не будут удерживаться. При этом с помощью пружины все контакты вернутся в исходное положение, размыкая цепи. В этом и заключается основной принцип работы контактора. Более подробно рассмотреть, как работает аппарат и из чего он состоит, вы можете на видео ниже:
Устройство и схема работы
Теперь мы можем сказать, что модульные контакты (как и другие контакторы или же пускатели) работают при подаче или отключения напряжения на электромагнитной катушке. Инструкция по подключению и эксплуатации довольно проста и не заставит вас долго возиться с ней, потому что при использовании вы легко освоите принцип действия аппарата.
Для чего он нужен
Очень часто такое электромагнитное приспособление используется для управления и коммутации отопительных приборов и насосов, систем вентиляции. Когда контакторы только появились, то особой популярностью они не пользовались, но потом стали известными и незаменимыми для использования в щитках квартир и системах автоматики. Примеров множество: работа осветительных приборов, управление насосом, включение резервов в автоматическом режиме и т. д. Как же так случилось? Все очень просто, ведь контактор отлично и эргономично вписывается в щиток, становится незаметным рядом с другими модулями.
Стоит понимать, что при использовании этого прибора в сети не должно быть более 380 В напряжения при частоте 50 Гц, но он может работать и при более высоких мощностях, выдерживая существенные перепады напряжения.
Вам это будет интересно Электрические схемы
Важно! Еще один плюс использования такого приспособления заключается в полном отсутствии шумов и вибраций с его стороны. Это означает, что его можно устанавливать дома или в общественных местах и не бояться, что он доставит дискомфорт
Магнитный пускатель — один из видов контактора

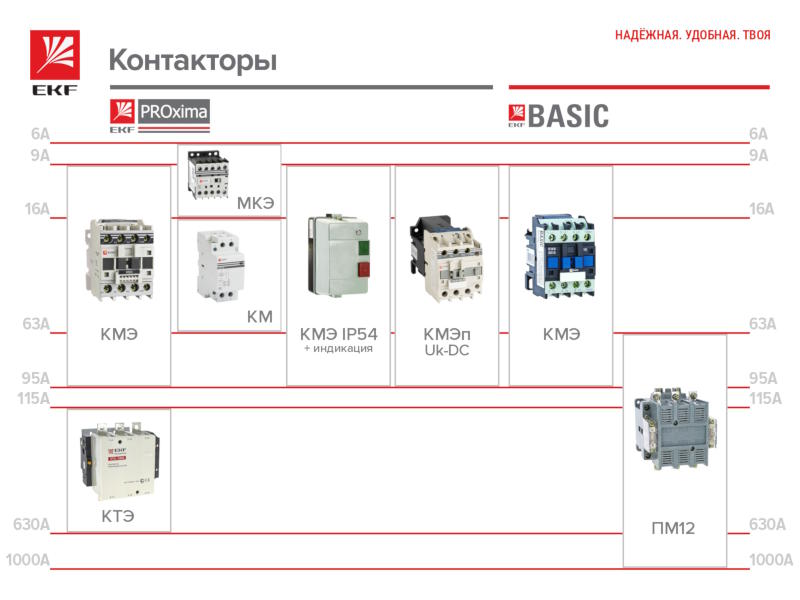

Бывают такие механизмы сравнительно крупных и небольших размеров. Последний вид можно даже подсоединить к din-рейке. Конструкция оборудования имеет в себе специальные камеры для гашения дуг, появляющихся в результате изменения токовых нагрузок.
Обратите внимание! Существуют не только однофазные, но и трехфазные контакторы, что позволяет подключать их к практически любым электрическим цепям

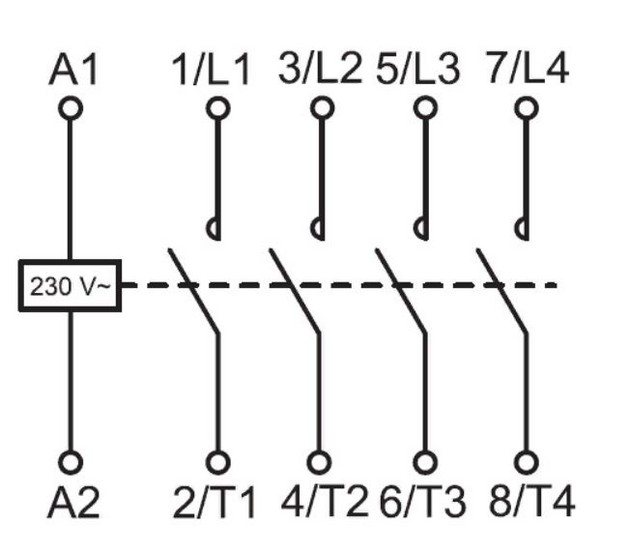

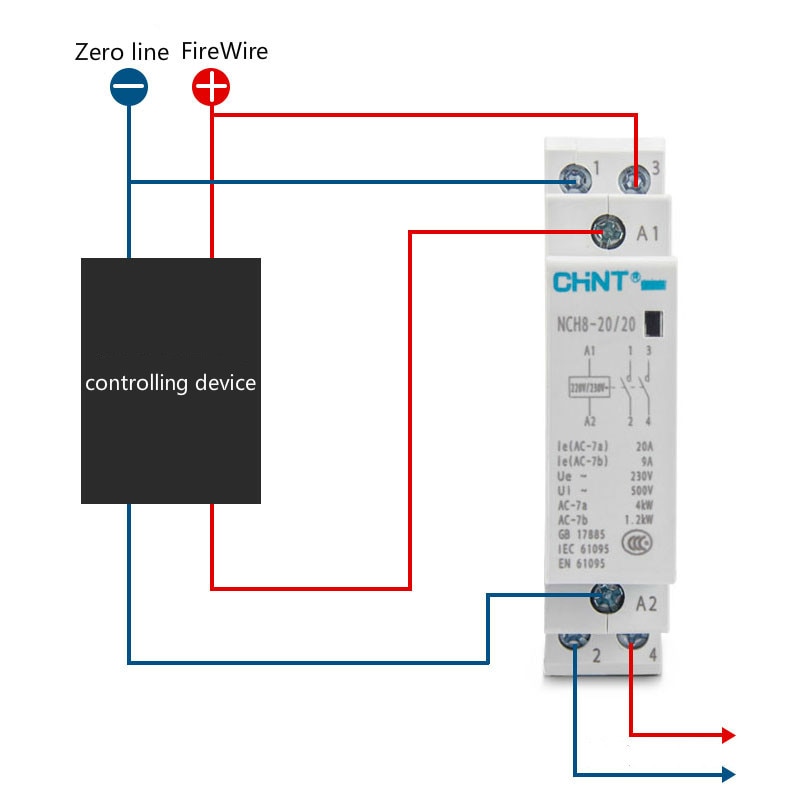

Схема подключения модульного контактора
Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).
При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.
Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.
Разобравшись с общими принципами работы, вы сможете подобрать необходимое устройство и безопасно интегрировать его в свою схему энергоснабжения. Или организовать локальное подключение отдельной электроустановки.
Управление пускателем
Работа устройства во многом зависит от области его использования. Для контроля трехфазного электродвигателя используется следующая схема подключения электромагнитного контактора:
Фото — схема управления
После нажатия пусковой кнопки по катушке начинает поступать электрический ток, который образовывает магнитное поле. Благодаря этому притягиваются главные контакты, они замыкаются. Соответственно, после использования кнопки «Стоп» движения направленных частиц прекращается – контакты размыкаются, двигатель останавливается
Обратите внимание, что после остановки не происходит фиксации клемм, из-за чего часто пускатели ломаются. В этом случае понадобится ремонт самого коммутационного механизма
Фото — блокировка контактов
Если Вы хотите купить электромагнитные МК контакторы для блокировки отдельного оборудования, то Вам поможет представленная схема. В представленном чертеже немаловажную роль играет пусковая приставка, которая после остановки пускателя фиксирует его главные контакты, не давая им длительное время соединиться. Такой вариант считается более надежным, нежели первый.
Продажа электромагнитных контакторов производится в специализированных магазинах электрического оборудования, при этом цена зависит от класса пускателя. Например, стоимость стандартного КТ на 10 Ампер варьируется в пределах 400 рублей, а специализированного Сименс – 800.
Видео: как подключить электромагнитный контактор
Где и зачем применяется?
Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:
Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.
Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и двухфазные, что позволяет при этом подключиться к любой сети.
Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:
Устройство и принцип действия контактора
Коммутация ( от лат. сommutatio — перемена ) – переключение электрических цепей
Контактором называется электромагнитный аппарат дистанционного действия,
предназначенный для частых переключений силовых электрических цепей.
Контакторы предназначены для выполнения следующих основных операций по управлению судовыми электроприводами:
1. пуск и остановка;
2. изменение скорости;
3. изменение направления вращения ( реверс );
4. электрическое торможение двигателей.
На судах контакторы работают в тяжелых условиях: при повышенной вибрации,
сотрясениях, ударах и наклонах, высокой влажности и колебаниях температуры.
Поэтому к конструкции контакторов предъявляются повышенные требования: про-
стота устройства, износоустойчивость, влаго- и нагревостойкость, брызго- и водозащи-
щенность, способность устойчиво работать при кренах и дифферентах.
Контакторы классифицируются по таким основным признакам:
1. по роду тока – на контакторы постоянного, переменного и постоянно-перемен-
2. по числу полюсов ( контактов ) – одно-, двух- и трехполюсные;
3. по положению главных контактов – с замыкающими, размыкающими и теми и
4. по номинальному току главных контактов ( в зависимости от типа и величины
контактора ) и др.
К основным системам контакторов относятся:
1. главных контактов;
2. вспомогательных контактов;
Рассмотрим эти системы подробней.
Рассмотрим устройство и принцип действия контактора, изображенного в упрощен
ном виде ( рис. 9.35 ).
Система главных контактов состоит из двух главных контактов — неподвижного 1 и подвижного 2.
Система вспомогательных контактов включает в себя подвижный контакт 4 и не-
подвижные контакты 10-11 и 12-13.
В электромагнитную систему входят сердечник 6 с катушкой 7 и якорь 5.
Дугогасительная система, для упрощения объяснения, на рис. 9.35 не показана, но
ее устройство и принцип действия объясняются ниже.
В исходном положении ( рис. 9.35, а ) катушка 7 обесточена, отключающая пружи
на 9 притягивает нижнюю часть якоря к изоляционной плите 14.
Главные контакты 1 и 2 разомкнуты, а контактная пружина 3 сжата между верхней частью якоря и контактом 2 с небольшим усилием.
Подвижный контакт 4 замыкает вспомогательные контакты 10 и 11, два других та-
ких контакта 12 и 13 разомкнуты.
Рис.9.35. Электромагнитный контактор: 1 – неподвижный контакт; 2 – подвижный контакт; 3 — контактная пружина; 4 – подвижный вспомогательный контакт;
5 – поворотный якорь; 6 – сердечник электромагнита; 7 – катушка электромагнита; 8 – гибкая перемычка; 9 – отключающая пружина; 10-11, 12-13 — неподвижные контакты; 14 – изоляционная плита ( основание )
Если на катушку 7 подать напряжение, катушка создаст в сердечнике 6 магнитный поток. В результате якорь 5 притянется к сердечнику ( рис. 9.35, б, в ). При этом подвиж-
ный контакт 2 замкнется с неподвижным контактом 1, контакты 10-11 разомкнутся, а 12-13 замкнутся.
На рис 9.35, б показано промежуточное положение якоря, при котором между
нижней частью якоря и сердечником сохраняется воздушный зазор. В этом положении от-
ключающая пружина 9 растянута не полностью, а контактная пружина 3 сжата не полно-
стью, и поэтому сила давления контакта 2 на контакт 1 невелика.
На рис. 9.35, в показано конечное положение якоря, при котором нижняя часть якоря плотно прижата к сердечнику ( нет воздушного зазора ), а контактная пружина 3 заставляет подвижный контакт 2 плотно прижаться к неподвижному 1.
При снятии питания с катушки 7 магнитный поток в сердечнике исчезнет и якорь 5 под действием отключающей пружины 9 и собственного веса отпадет от сердечника. При
этом главные контакты 1 и 2 разомкнутся, а вспомогательные переключатся: контакты 10-11 замкнутся, а 12-13 разомкнутся ( рис. 9.35, а ).
Основное назначение контактной пружины 3 состоит в том, чтобы обеспечить не-
обходимое по условиям эксплуатации нажатие подвижного контакта 2 на неподвижный 1. Кроме того, она выступает как амортизатор, смягчая удар подвижного контакта по непод-
вижному при включении контактора.
Степень сжатия регулировочной пружины можно изменять при помощи регулиро-
вочной гайки ( на рис. 9.35 не показана ).
В рассмотренном контакторе применена магнитная система с поворотным якорем
( более подробно – ниже ). Осью, на которой поворачивается якорь, здесь служит грань призмы.
Исполнение электрических классических контакторов
Электрические классические контакторы – они же магнитные пускатели, обычно имеют группы контактов – основную и вспомогательную.
Контактные группы (чаще всего) находятся в нормально разомкнутом состоянии. Только при условии подачи напряжения питания на индукционную катушку прибора, контактные группы прибора изменяют своё состояние.
Три верхних клеммы основной группы служат для подключения входного трехфазного переменного тока, как правило, напряжением не менее 380 вольт. Эта контактная группа оснащена усиленными винтовыми зажимами под маркировкой «L1», «L2», «L3».
Назначения терминалов: 1 — подвод линейного напряжения; 2, 11 — выход под нагрузку; 3, 5 — питание катушки; 4, 6 — вспомогательный; 7 — чувствительность; 8, 9 — кнопки отключения и сброса вручную; 10 — вспомогательная группа
Вторая основная группа клемм, назначенная под питание нагрузки (электродвигателя или другой), расположена в нижней части конструкции прибора и также имеет винтовые зажимы, маркированные «T1», «T2», «T3».
Каждый прибор традиционно маркируется буквенно-цифровой комбинацией символов. Маркировка располагается на корпусе прибора и несёт базовую информацию об устройстве. Например:
А – 26 – 30 – 10
Здесь символом «А» обозначается серия устройства. Далее цифра «26» отмечает номинальный ток (26А) для нагрузки в виде асинхронного электродвигателя.
Цифра «30» обозначает число нормально открытых и нормально закрытых силовых контактов (соответственно 3 и 0). Цифра «10» указывает на число вспомогательных «NO» и «NC» контактов (1 и 0).
Назначение вспомогательной коммутации
Вспомогательные контакты часто используется в составе логической цепи реле или применяются в составе какой-либо другой части схемы управления нагрузкой. Типичное напряжение коммутации здесь 220В переменного тока.
Схема подключения (классика): 1 — магнитный пускатель; 2 — токовое защитное реле; 3 — электродвигатель; 4 — кнопка «СТОП»; 5 — кнопка «ПУСК»; 6 — кнопка сброса аварии
Вспомогательные контактные группы могут иметь разную конфигурацию, в зависимости от модели прибора и производителя. Состояние контактов возможно как нормально закрытое, так и нормально открытое. Обычно имеет место комбинация состояний.
Терминальный набор вспомогательного интерфейса обычно рассчитан под номинальный ток существенно ниже, чем пропускают основные контакты.
Однако механизм вспомогательной группы действует в единой связке с главным механизмом коммутации электрического контактора.
Как правило, маркировка вспомогательных клемм выполняется цифровым кодом. Например, «13» и «14», «82» и «83» и т.п. К этой же категории в какой-то степени относятся и клеммы питания индуктивной катушки электромагнитной системы прибора.
Контактные клеммы питания катушки традиционно имеют маркер «А1» и «А2». На эти клеммы подводится напряжение управления электромагнитным механизмом, обычно по классической схеме (см. выше).
Устройство и принцип работы контактора
Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

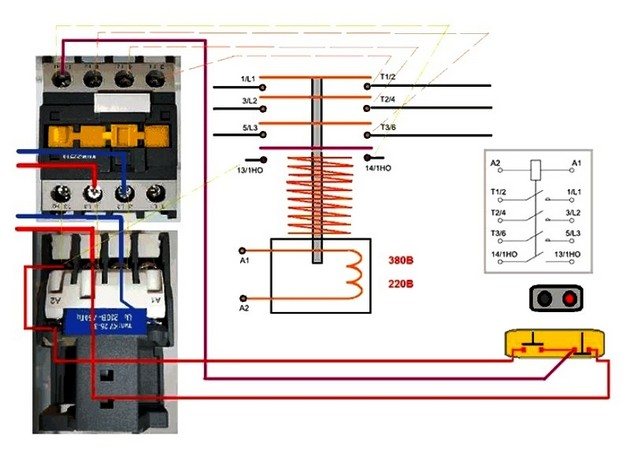

Рассмотрим схему простого контактора, без блокировок и защитных модулей.
Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.
После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.
Что внутри
Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:
- контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
- «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
- катушка электромагнита, выполненная под конкретную модель контактора;
- диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
- дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.
По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).
При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.
Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.
Назначение контакторов
Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.
Типы контакторов по назначению
- Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
- Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.
Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.
-
Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.
Различные типы привода
Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи
Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки
То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении.
рабочий день окончен, включатель остался замкнутым (станок не работает, про аварию все забыли);
питание на линии восстановлено, в безлюдном цеху начинают работать станки, нагревательные элементы, и прочее.
Использование контакторов исключает такие ситуации.
С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.
Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.

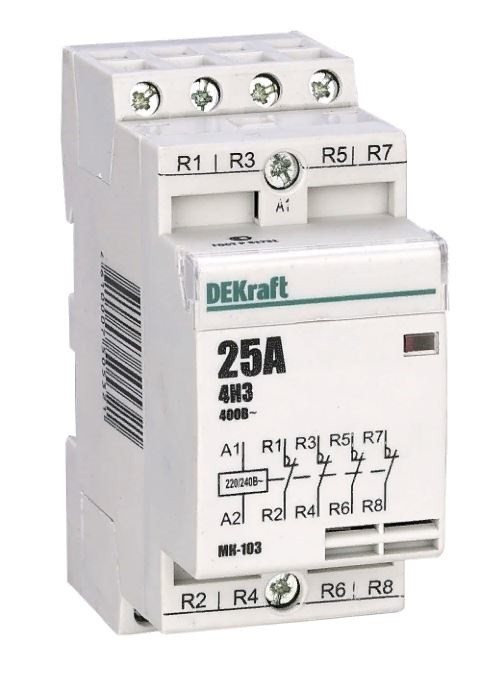

Что такое модульный контактор
Как происходит подача (и размыкание) питания на электроустановки, либо на линии электропередач (разумеется, речь идет о локальной проводке, а не о высоковольтных линиях)? С помощью коммутационных устройств различного типа. Это могут быть штекерные устройства (вилка-розетка), ручные или автоматические защитные включатели, электронные цепи управления. Практично и безопасно использовать устройства дистанционной коммутации: такие, как модульный контактор.
Сразу развеем ложное мнение: такие включатели (переключатели) не являются строго промышленными приборами. Контакторы переменного тока широко применяются в быту. Причем не только в частных домах, но и в квартирах.
Реверсивная схема подключения электродвигателя через пускатели
В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».
Реверсивная схема подключения трехфазного двигателя через магнитные пускатели
Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.
Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.
Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2
Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.
Магнитный пускатель с установленной на нем контактной приставкой
Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.
На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.
Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.
