Что собой представляет наконечник
Аббревиатура наконечника, состоящая из четырех букв НШВИ, в расшифровке обозначает наконечник штыревой втулочный изолированный. Другими словами – это просто втулка для гибкого многожильного провода. Она необходима для защиты конца провода предназначенного для фиксации в винтовой зажимной клемме. Наконечник надевается на зачищенный край провода и прессуется специальным приспособлением. В качестве ручного прессовального инструмента используются пресс клещи.
Металлическая часть НШВИ изготовлена из электролитической меди. Изоляция присутствует только на тыльной стороне изделия. Толщина изолятора превышает диаметр металлической части наконечника и напоминает манжет. Его надевают сверху изоляционного покрытия провода, а металлическую часть, вместе с голыми жилами внутри, обжимают. Делая соединение наконечника с винтовым зажимом, металлическая часть полностью скрывается в гнезде. Снаружи остается только безопасная диэлектрическая часть.
Электротехническое изделие используется только с медными проводами, сечением до 35 мм2. Металлическая часть подвергается лужению, поэтому имеет серебристый цвет. Толщины стенок НШВИ достаточно, чтобы обеспечить целостность жил при зажатии клеммы болтом.
Наконечник со смотровым окном
Одна из разновидностей наконечника ТМЛ — это ТМЛ(о). По основным характеристикам эти модели полностью идентичны. Как следует из их маркировки, они также выполняются из меди, как и остальные детали. Единственным и важным отличием от стандартных элементов стало наличие смотрового окна. Это отверстие, которое позволяет убедиться в правильном подключении контакта, в то время как приспособление уже надето на провода. Чаще всего такие разновидности применяются на промышленных предприятиях, а потому не все электрики или просто хозяева домов, которым нужно соединить провода, знают о существовании такого небольшого подвида.
Принцип использования
Разобраться в принципе работы клещей для обжима изолированных наконечников в проводке не так сложно. Для этого достаточно знать нюансы самого рабочего процесса, во время которого может возникнуть необходимость в их применении. Помимо провода, контакты которого необходимо обжать, потребуется инструмент для обжима и соединительный элемент, который крепят на конце контактов.
- Сперва конец провода необходимо очистить от внешней изоляции. Это делается при помощи клещей. Если внимательно осмотреть их, то можно увидеть на них полукруглую ложбинку и режущую кромку, которая располагается сверху. В эту выемку укладывают сам провод, после чего прижимают лезвием верхнюю часть.
- Далее нужно совершить несколько оборотов вокруг кабеля, и после этого изоляция легко сойдет с жилы. Чтобы наиболее качественно выполнить опрессовку контактов электрической жилы, достаточно снять внешнюю изоляцию на 4 см в длину.
- После этого можно переходить к следующему этапу — выравниванию и размещению жил в правильной последовательности. Порядок их расположения определяется видом применяемого коннектора. После того как провода будут выровнены, их как можно плотнее прижимают друг к другу и обрезают. При этом обязательно нужно оставить 1−1,5 см для контактов.
- Все контакты необходимо вставить в инструмент для обжима, следя за тем, чтобы не была нарушена их последовательность расположения. Жилы следует заводить в инструмент на такую глубину, чтобы нижняя выемка коннектора доходила до изоляции кабеля. Таким образом будет обеспечена его целостность во время обжима, поскольку в процессе опрессовки выемка плотно вдавливается при закреплении устройства на шнуре.
- Необходимо вставить устройство в посадочное место клещей. Обязательно удостоверьтесь, что жилы располагаются в правильном порядке с учётом их цветовой маркировки. Если всё сделано верно, то можно начинать прессовку.
- На заключительном этапе необходимо убедиться в прочности соединения, а также целостности коннектора. Поскольку для выполнения подобной операции в продаже предлагается множество моделей клещей, желательно выбирать для обжима те из них, которые соответствуют конкретному типу соединения.
Во время монтажа и ремонта различных бытовых устройств часто приходится выполнять работы с проводами. И для качественного их выполнения нередко требуется создание надежных и безопасных соединений. Решить подобную задачу без специализированного инструмента невозможно. Чаще всего для этого используются клещи для обжима наконечников. Сегодня такой инструмент представлен в продаже в широком ассортименте, благодаря чему можно подобрать наиболее подходящий вариант с учетом стоящей перед специалистом задачи.
Однако выбор клещей для опрессовки наконечников кабеля — не такая простая задача, как может показаться поначалу. Даже несмотря на то, что в магазинах можно найти универсальные клещи для выполнения подобных работ, всё же рекомендуется выбирать узкоспециализированный инструмент, который сможет гарантировать наиболее качественную опрессовку контактов. Соответственно, и сам обжим наконечников должен выполнять специалист, поскольку для качественного проведения подобной работы необходимо обладать опытом и знаниями.
Чем обжать наконечники для проводов: перечень подходящих инструментов
Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:
Чаще всего для обжима наконечников используют гидравлические или пресс-клещи
- Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
- Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
- Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
- Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
- Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².
Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.
Технология обжимки наконечников для проводов: одинарных, двойных и силовых
Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.
Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле
Рекомендации по применению одинарных штыревых наконечников для проводов:
- Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
- Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
- Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
- Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.
Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.
Подобная процедура имеет свои особенности:
- в манжету одновременно вставляются два кабеля;
- для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².
В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.
Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали
Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.
Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.
Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.
В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.
Для чего нужны наконечники для проводов
При использовании гибких многожильных или многопроволочных проводов или кабелей сделать соединение непросто. Например, надо вставить многожильный провод в винтовой зажим. Как ни старайся, часть проводков вылазит из-под винта. Удача, если есть прижимная пластина — с ней проще. Но даже если удастся заправить все проводки, под давлением винта со временем некоторые могут обломиться. Даже не так. Они обязательно обломаются. Площадь контакта при этом уменьшится. Ни к чему хорошему это не приведет.
Один из примеров того для чего нужны наконечники на гибкие провода
Электрики старой школы для решения проблемы используют лужение. Провода обрабатываются канифолью и заливаются припоем. Вроде, хороший способ. Все провода «держатся» в кучке, имеют хороший контакт. Но припой имеет низкую температуру плавления, при нагреве он растекается и это может стать причиной повреждения. А греться соединение может сильно. Так что лужение тоже не самый лучший вариант.
Для решения проблемы используют наконечники для проводов. Их делают из хорошо проводящих ток металлов — меди и алюминия, реже — из латуни. Держатся кабельные наконечники за счет силы упругости. Их делают немного больше по размеру чем кабель/провод, а потом обжимают. Процесс называют «оконечивание» или «обжим». Любой гибкий провод с наконечником на конце намного проще соединять. Надо только подобрать тип наконечника. Его подбирают под тип крепежа.
Как работать с НШВИ
НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.
Инструменты для опрессовки
Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.
Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:
- Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
- Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
- Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.
Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.
Ручные пресс-клещи для домашнего использования
Подготовка к опрессовке
Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.
| Фото | Действие |
| Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле | |
| Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным | |
| Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика |
Как обжать провод: инструкция для одинарного и двойного НШВИ
Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.
Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.
Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.
Этапы опрессовки провода
Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:
Watch this video on YouTube
Как правильно опрессовать НШВИ или НШВИ-2
Чтобы наконечник НШВИ или НШВИ-2 прослужил действительно долгий эксплуатационный срок, его необходимо правильно обжать на проводе.
Последовательность обжимки наконечников следующая:
1. Зачистить конец провода на такое расстояние, соответствующее длине наконечника.
2. Одеть НШВИ или НШВИ-2 на зачищенный участок. При этом изолирующая юбка должна закрывать возможные открытые участки токоведущей жилы.
3. Выбрать отверстие в пресс-клещах, которое соответствует сечению жилы и медного наконечника.

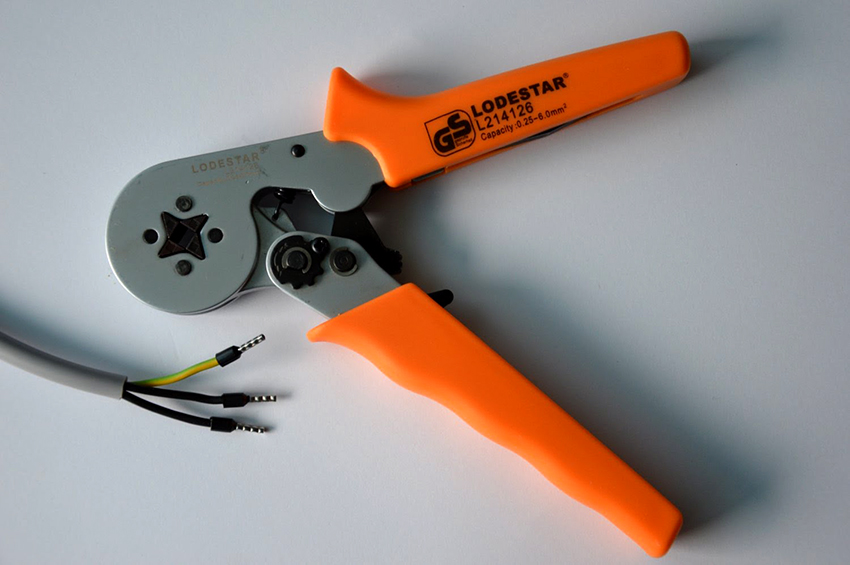

Рисунок 3: Пресс-клещи для НШВИ и НШВИ-2
4. Вставить наконечник в пресс-клещи и надёжно зажать.
5. Проверить качество соединения, подёргав провод и наконечник из стороны в сторону, не прикладывая лишних усилий. Если несколько мелких жил выбились из наконечника, то их можно просто отрезать бокорезами.
Процесс опрессовки НШВИ-2 ничем не отличается от обжимки НШВИ, за исключением того, что в наконечник вставляются 2 зачищенных провода одновременно. С помощью таких наконечников очень удобно делать перемычки на автоматические выключатели.
Надёжно обжатый наконечник – залог качественного контакта, соответственно, отсутствие неисправностей и длительный эксплуатационный срок электропроводки.
Соединение токопроводящих жил до 10 мм/кв
Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил
Алгоритм опрессовки кабеля:
1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.
2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.
3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.
4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.
5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.
Наконечники изолированные штыревые НШВИ
Назначение и применение: Втулочные изолированные наконечники серии НШвИ являются единственными, специально разработанными наконечниками под прессовку, которые полностью заменяют обязательный процесс лужения многопроволочных медных проводов (типа ПВ-3, ПВС и т.п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной лужёной трубки, один конец которой развальцован для облегчения ввода многожильного провода и полиамидной изолирующей манжеты. Процесс монтажа втулочного наконечника занимает несколько секунд. Благодаря использованию изолирующей манжеты из полиамида наконечники допускают расширенный диапазон температур в режиме эксплуатации и имеют уникальную систему цветовой маркировки.
Материал: Втулка – медь М1. Покрытие втулки – электролитическое лужение. Манжета – полиамид. Втулочные наконечники НШВИ: — Используются для оконцевания многопроволочных проводов. — Единственная альтернатива обязательного лужения при соединении к клеммам. — Выдерживают напряжение до 690 В. — Термостойкая изоляция. Остаются работоспособны при температуре до 105 градусов по цельсию. — Состоят из медной трубки, покрытой с помощью электролитического лужения. — Простота монтажа. Втулочный наконечник можно установить всего за несколько секунд, так как она манжета имеет коническую форму. — Цветовая маркировка выполнена в соответствии со стандартом DIN 46228. — Размеры манжет имеют несколько видов для проводов с различным сечением.
Кабельные наконечники ншви разработаны специально для подключения гибких проводов. Их использование гарантирует, тонкие проводки медной жилы не будут повреждены.
Сертификат до 17.03.2020г.
Информацию о скидках Вы можете получить позвонив нашим менеджерам по номеру понедельник-четверг с 8.00 до 17.00, пятница с 8.00 до 16.00
Актуальные цены смотрите в Прайс-листе
| Изображение | Наименование | Артикул | Единица измерения | Мин.норма отгрузки (Уп(шт.)) | Трансп. упаковка (Коробка) | Цена (руб.) | Заказать |
|
|
Наконечник НШвИ Е-0508 — 0,5мм2 (белый) | 1900301 | шт. | 100 | 600 | 28,37 | Заказать |
| Наконечник НШвИ Е-7508 — 0,75мм2 (серый) | 1900302 | шт. | 100 | 600 | 31,42 | Заказать | |
| Наконечник НШвИ Е-1008 — 1,0мм2 (красный) | 1900303 | шт. | 100 | 600 | 33,93 | Заказать | |
| Наконечник НШвИ Е-1508 — 1,5мм2 (чёрный) | 1900304 | шт. | 100 | 600 | 39,06 | Заказать | |
| Наконечник НШвИ Е-2508 — 2,5мм2 (синий) | 1900305 | шт. | 100 | 300 | 49,05 | Заказать | |
| Наконечник НШвИ Е-4009 — 4,0мм2 (серый) | 1900306 | шт. | 100 | 240 | 78,9 | Заказать | |
| Наконечник НШвИ Е-6012 — 6,0мм2 (жёлтый) | 1900307 | шт. | 100 | 120 | 103,91 | Заказать | |
| Наконечник НШвИ Е-1012 — 10мм2 (красный) | 1900308 | шт. | 100 | 96 | 125,53 | Заказать | |
| Наконечник НШвИ Е-1612 — 16мм2 (синий) | 1900309 | шт. | 100 | 84 | 198,21 | Заказать | |
| Наконечник НШвИ Е-2516 — 25мм2 (жёлтый, красный) | 1900310 | шт. | 100 | 48 | 232,91 | Заказать | |
| Наконечник НШвИ Е-3516 — 35мм2 (красный) | 1900311 | шт. | 100 | 36 | 299,38 | Заказать |
Наконечники штыревые втулочные НШВИ (трубчатые) изолированные серии DN
Теги: наконечник штыревой ншви, наконечник трубчатый ншви, наконечник штыревой втулочные изолированный ншви, НШвИ 0.25-8, НШвИ 0.34-8, НШвИ 0.5-8, НШвИ 0.75-8, НШвИ 0.75-12, НШвИ 1.0-8, НШвИ 1.0-12, НШвИ 1.5-8, НШвИ 1.5-12, НШвИ 1.5-18, НШвИ 2.5-8, НШвИ 2.5-12, НШвИ 2.5-18, НШвИ 4.0-10, НШвИ 4.0-12, НШвИ 4.0-18, НШвИ 6.0-12, НШвИ 6.0-18, НШвИ 10.0-12, НШвИ 16.0-12, НШвИ 0,25-8, НШвИ 0,34-8, НШвИ 0,5-8, НШвИ 0,75-8, НШвИ 0,75-12, НШвИ 1,0-8, НШвИ 1,0-12, НШвИ 1,5-8, НШвИ 1,5-12, НШвИ 1,5-18, НШвИ 2,5-8, НШвИ 2,5-12, НШвИ 2,5-18, НШвИ 4,0-10, НШвИ 4,0-12, НШвИ 4,0-18, НШвИ 6,0-12, НШвИ 6,0-18, НШвИ 10,0-12, НШвИ 16,0-12, наконечник ншви 1 5 8, ншви 1 5 8 2, наконечник ншви 2.5 8, наконечники изолированные ншви, наконечник штыревой трубчатый, наконечник гильза, втулочный наконечник, наконечник трубчатый, наконечник изолирующий, наконечник втулочный изолированный, наконечник с изолированным фланцем, концевые наконечники, наконечник штыревой втулочный, наконечник гильза с изолированным фланцем, наконечник штыревой втулочный изолированный, гильзовые наконечники, наконечники штыревые втулочные изолированные, наконечник 0.75, наконечник гильза цена, наконечник 16 12, кабельный наконечник трубчатый, наконечник 10 мм2, клемма концевая, наконечник медный трубчатый, наконечники кабельные 6 мм, наконечники для многожильного провода, штыревые наконечники для проводов, наконечник трубчатый диаметр, наконечники кабельні, гильзовый наконечник изолированный, цилиндрическая клемма, наконечник трубчатый изолированный, наконечник трубчатый с изоляцией, наконечник для многожильного кабеля, клеммы под обжим, трубчатый наконечник для проводов, наконечник трубчатый фото, трубчатые наконечники для проводов, наконечник штыревой втулочный изолированный цена, наконечник трубчатый купить, наконечник штыревой втулочный для провода, наконечник штыревой втулочный изолированный для провода, наконечник штыревой втулочный фото, наконечник трубчатый втулочный, наконечник трубчатый размер, наконечник штыревой трубчатый, наконечник трубчатый характеристика, наконечник штыревой втулочный диаметр, наконечник 0.75×6 мм, наконечник 0.75×8 мм, наконечник 0.8×6 мм, наконечник 0.8×8 мм, наконечник 1×6 мм, наконечник 1×8 мм, наконечник 1×10 мм, наконечник 1,2×6 мм, наконечник 1,2×8 мм, наконечник 1,2×12 мм, наконечник 1,4×6 мм, наконечник 1,4×8 мм, наконечник 1,4×12 мм, наконечник 1,7×8 мм, наконечник 1,7×10 мм, наконечник 2,3×8 мм, наконечник 2,3×10 мм, наконечник 2,8×10 мм, наконечник 2,8×12 мм, наконечник 3,5×12 мм, наконечник 4,5×12 мм, наконечник 5,8×12 мм, наконечник вилочный iek, наконечник вилочный ekf, кабельный наконечник трубчатый, наконечник штыревой луженый, наконечник кабельный штыревой втулочный изолированный, наконечник иэк, наконечники iek, наконечник ekf, наконечник екф, наконечники квт, наконечники луженые квт, наконечник медный квт, наконечник штыревой ншви квт, изолированные наконечники квт, болтовые наконечники квт, клемма weidmuller, наконечники weidmuller, наконечники phoenix contact, кабельные наконечники phoenix contact, наконечники 2art, наконечники h, наконечники ai, наконечник dn, штырьковые наконечники
Втулки изолированные штыревые
Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:
- проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
- изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.
Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:
Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:
- HI — Тип продукта в виде символа.
- 2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
- 2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
- / 8 — длина проводящего элемента в миллиметрах.
Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.
Обратите внимание: со стороны изоляции отверстие одиночного наконечника круглое, а отверстие двойного имеет прямоугольную форму, так что два провода могут быть расположены рядом друг с другом
В завершении
Использование НШВИ и других типов наконечников обязательно, если для подключения электрических приборов и оборудования применяется многожильный кабель.
Игнорирование этого требования и установка кабеля под винтовой зажим без гильзы приводит к ухудшению качества соединения, нагреву места контакта и отгоранию проводника.
При отсутствии специальных клещей применяется лужение многожильного провода с помощью паяльника, альтернативные способы обжима не оправданы.
Наконечник штыревой втулочный изолированный (расшифровка сокращения НШВИ) предназначен для опрессовки многожильных медных проводов, и позволяет прочно и быстро закреплять их к любым приборам или соединителям. Опрессовывается конец кабеля с помощью специального инструмента. Такое соединение не требует много усилий и очень надежно. Зачастую применяются клещи для зажима НШВИ-наконечника винтовой фиксации. В этой статье мы рассмотрим основные виды и размеры наконечников НШВИ, а также правила их опрессовки.
Конструкция кабельного наконечника и общие сведения
Материал кабельного наконечника должен хорошо проводить электрический ток. В противном случае, если удельное сопротивление будет велико, значительными станут тепловые потери. При громадных протекающих токах может привести к возгоранию, расплавлению соединения
При монтаже повышенное внимание уделяется зачистке поверхностей металлов кабельного наконечника и жилы
Кабельные наконечники изготавливаются из трубок тянутых (холоднокатаных) или прессованных алюминия, меди (см., например, ГОСТ 617). В стандартах прописаны марки металлов. По ходу текста даются отступления, указывается: помимо меди, алюминия существуют иные сплавы: томпак. Впоследствии учитывается при монтаже. Добавление в медь цинка для получения томпака усиливает антифрикционные свойства, удешевляет изделие, одновременно делая немного легче.
Образцы формуются методом прессовки. Проще осознать по рисунку, приведенному ниже. Видно, стенки трубки сходятся вместе, на площади контакта толщина материала удвоена. Интересующихся подробностями адресуем, например, документу ГОСТ 7386. Видам кабельных наконечников соответствует нормативный акт. Указанный распространяется на медный сортамент жил сечением 2,5 – 300 квадратных миллиметров, напряжений до 35 кВ.
Прессованный кабельный наконечник
В обозначении кабельного наконечника фигурирует типоразмер, определяющий геометрические размеры монтажного соединения. ГОСТ 7386 указывает сечение жилы, класс гибкости (ГОСТ 22483, в международной классификации – IEC 60228). Данные легко читаемы по маркировке кабеля. Сведения ГОСТ 7386 позволят подобрать правильный типоразмер наконечника.
Инструмент для опрессовки наконечников
Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.
Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм2, некоторые модели от 1,5 до 10 мм2.
Второй же пресс матричный гидравлический для обжима наконечников от 4 до 1000 мм2, который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.
Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.
Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм2
- Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
- Четырехпозиционная матрица
- Профиль обжима: клиновидный
- Усиленный трехшарнирный рычажный механизм
- Материал корпуса: качественная 3-х миллиметровая сталь
- Обработка поверхности: воронение
- Вес: 620 г
- Длина: 260 мм

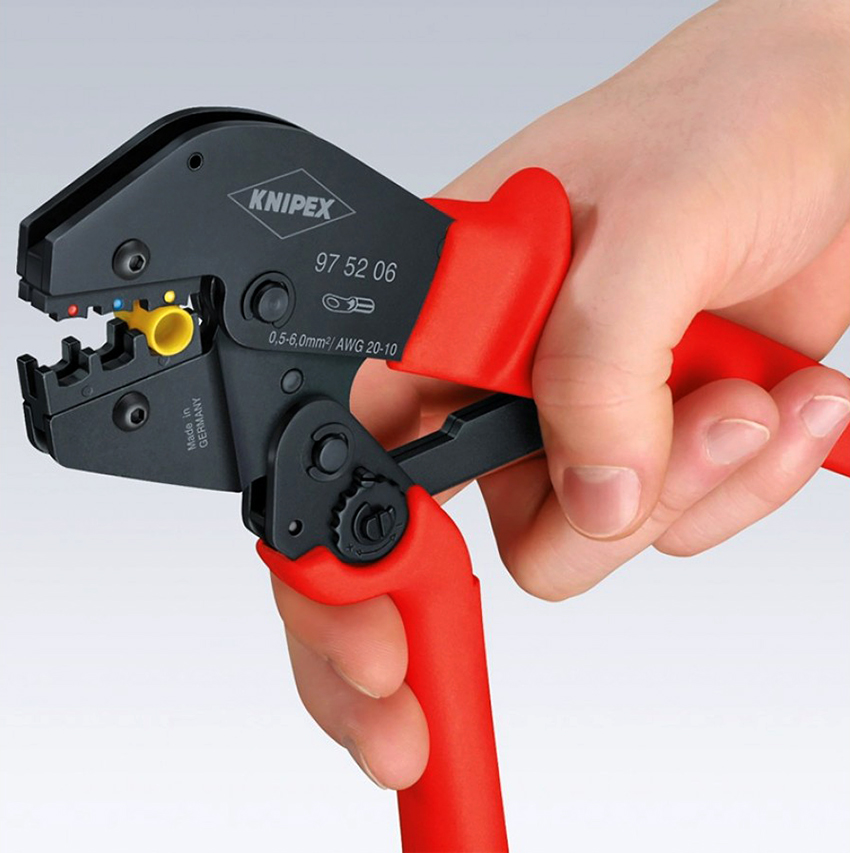

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм2
- Типы наконечников: НШВИ, НШВИ(GLW), НШВ
- Шестипозиционная матрица
- Профиль обжима: трапециевидный
- Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
- Немагнитный, искробезопасный корпус
- Обработка поверхности: электролитическое анодирование
- Вес: 290 г
- Длина: 225 мм

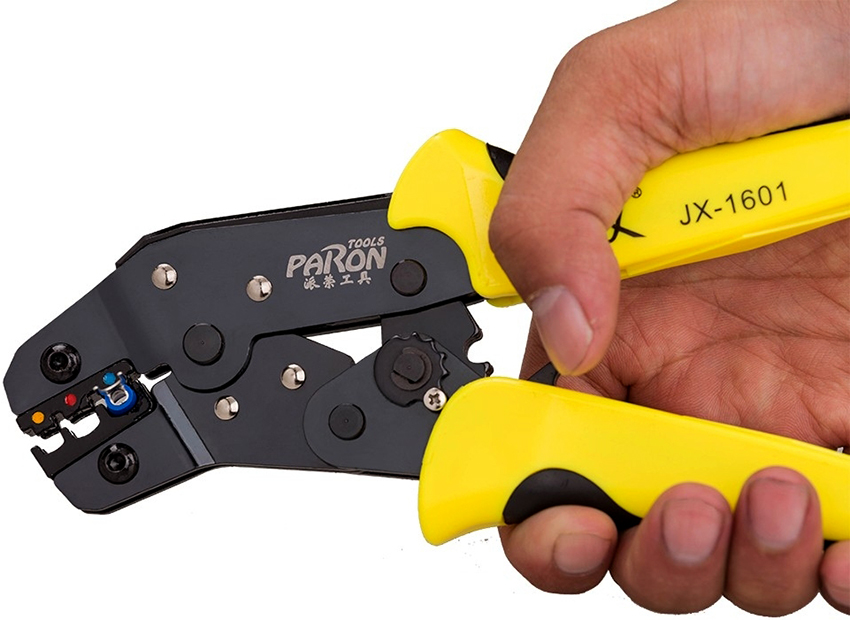

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм2
- Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
- Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
- Трехпозиционная матрица
- Профиль обжима: овальный, двухконтурный
- Усиленная стальная конструкция, надежная механика
- Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
- Вес: 540 г
- Длина: 220 мм
Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.
Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.
Как устроены втулочные наконечники
Основным элементом наконечника для кабеля служит втулка. Изготавливается она из меди различных марок, например, М0 или М1. Чтобы медь не окислялась, применяют электролитическое лужение. Такой способ позволяет повысить механическую прочность покрытия.
К сожалению, не все производители выпускают доброкачественную продукцию и подменяют медь другим сплавом. Это чревато тем, что наконечники для проводов обретают более высокое сопротивление, чем у медных жил.
Повышенное сопротивление ведет к падению напряжения, а это, в свою очередь, проявляется в нагреве наконечника. Поэтому при покупке наконечников следует проверить изделие, соскоблив защитный слой, либо покупать у надежных поставщиков.
Изолированные наконечники, кроме гильзы, имеют изолирующию юбку. Материалом служит полипропилен или нейлон. Они способны сохранять свои рабочие характеристики до температуры 100–105 ºС.
В отличие от одинарных наконечников, которые снабжены круглой юбкой, двойные наконечники НШВИ(2) имеют юбку прямоугольного сечения.
Для более удобного вставления жил в самой юбке и втулке предусмотрены конусные фаски, благодаря чему жилы не цепляются за края изделия.
Установка элементов
Существует 4 основных способа монтажа наконечников. Первый вариант — это опрессовка, второй — это винтовой или же болтовой, третий — сварочный, четвертый — это пайка наконечников.
Если говорить о таком виде соединения, как опрессовка, то он может выполняться четырьмя различными инструментами. Это может быть ручной пресс, механический, насосный или гидравлический пресс
Здесь важно понимать, что каждое из приспособлений обладает своими качествами и свойствами. К примеру, для прессовки бытового провода и наконечника лучше всего использовать обычный ручной пресс
Для того чтобы соединить между собой силовой кабель и наконечник, придется использовать более мощный инструмент. Скорее всего, понадобится гидравлический или же механический пресс.
Трубчатые медные наконечники 10-300 мм2 и соединители 10-185 мм2 для особогибких тонкопроволочных жил, F-серия
Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Материал изготовления: электротехническая медь, соотв. станд. EN 13600
Для многопроволочных проводников, DIN VDE 57295
Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Имеют раструб на хвостовике для облегчения заправки жилы
Для многопроволочных проводников, DIN VDE 57295
Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228. Обладают точной геометрией хвостовика для легкой заправки жилы.
Размеры трубы рассчитаны для особогибких тонкопроволочных жил
Стыковые соединители
Предназначены для тонкопроволочных жил (например, 5-го и 6-го класса гибкости по VDE 0295), DIN EN 60228. Изготовлены из материала с улученными свойствами и способностью к опрессовке — электротехническая медь.
Где применяются и что будет, если не использовать втулочные наконечники?
Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.
Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.
Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.
Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.
Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.
Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.
В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.
