Как сделать заземление водонагревателя в квартире и на даче

Несколько рекомендаций от специалистов

Используемый в качестве заземлителя гальванизированный профиль, обладающий большим сечением, меньше подвержен образованию ржавчины и коррозии.

Следует избегать установки заземляющего контура в тех местах, где расположен трубопровод.

Электроды желательно вкапывать ниже уровня промерзания почвы. Но длина элементов не должна быть более 3 метров.

Расстояние между электродами зависит от их длины. Чем длиннее элементы, тем дальше друг от друга они размещаются.

Соединение профиля и электродов выполняются только сварочным устройством. Это требование следует выполнять неукоснительно.

Участок, где проложено заземление, должен быть вне зоны досягаемости детей и животных.

Заземление водонагревателя в квартире

Характерное отличие производства таких работ в квартире — само устройство заземляющего устройства. Чтобы как можно надежнее заземлить бойлер, стоит заземление водонагревателя произвести в такой последовательности:

1. Поиск материала заземлителя. Металлическая деталь (стояк водопровода, отопительная система) соединяется при помощи провода с корпусом бойлера. Должен присутствовать контакт с землей. Первостепенно определяется наличие пластиковых вставок на стояке. В современных многоэтажных домах практически повсеместно старые трубы заменяются пластиковыми. Большие участки пластика пагубно сказываются на заземлении.

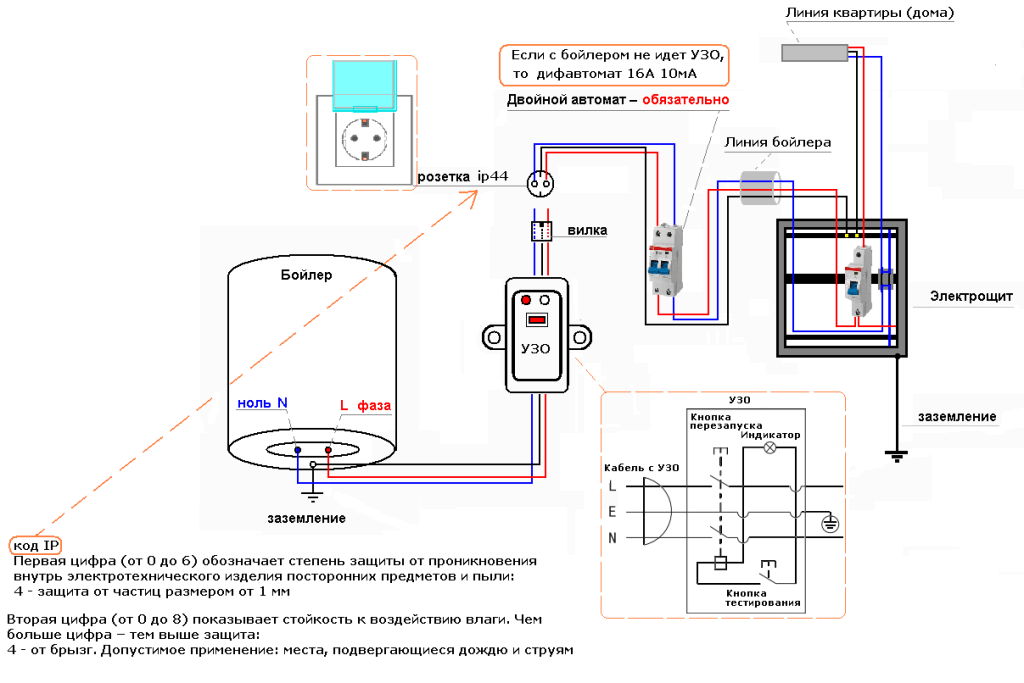

2. Осуществляется соединение с корпусом бойлера. Большинство водонагревательных устройств имеют контакты, оптимизированные под заземление.
3. Монтаж специальной розетки. Такой элемент электрической сети должен быть оснащен заземляющим проводом. Располагается на расстоянии свыше 80 см от пола.

Обратите внимание! Если в квартире старая проводка, ее заменяют на электрические кабеля с медными трехжильными составляющими. Заземление, которое устанавливается в частном доме или на даче, помимо основных своих функций, обладает дополнительным функционалом — молниезащита

Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю

Заземление, которое устанавливается в частном доме или на даче, помимо основных своих функций, обладает дополнительным функционалом — молниезащита. Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю.

Сбор контура

Разрезаем уголок на шесть полосок по три метра. Одну сторону трех из них срезаем под острым углом болгаркой, в дальнейшем будет намного легче их забивать в землю. Вырываем в земле канаву треугольной формы, с длиной стороны чуть больше трех метров и глубиной 30-50 см. В углы полученного треугольника остриями вниз устанавливаем профиля и помощью кувалды забиваем их практически на всю длину, оставив сантиметров 10 сверху.

Свариваем вбитые уголки между собой тремя оставшимися. По сути, на этом контур готов. По форме он напоминает стул с тремя ножками, закопанными в землю, как на фото. Теперь следует подключиться к щитку.

Делаем своими руками канаву от ближайшего угла контура к месту в доме, где расположен щиток. Просверливаем в цоколе дома сквозное отверстие. Проволока приваривается одной стороной к углу контура и по канаве через сделанное в цоколе отверстие заводится в дом.

Это нельзя делать с помощью провода, так как он со временем сгниет.

К концу проволоки, который находится в доме, приваривается шляпкой вниз шуруп. После этого закапываем контур и проволоку. Хорошо, если вы устанавливаете его в мягкую землю или глину, они хорошо проводят ток за счет высокого содержания солей. Если контур устанавливается в песок, место монтажа нужно полить солевым раствором.

Поэтапность заземляющих работ

Вне зависимости от фирмы производителя и модели прибора в инструкции по подключению содержится рекомендация по необходимости заземлить устройство.

1. Проверка устройства на наличие специальной заземляющей клеммы. При ее отсутствии работа производится при помощи специального контакта (в вилке и розетке). Нельзя осуществлять соединение розетки и бойлера через фазу напрямую — большая вероятность аварийного пробивания фазы.
2. Поиск материала заземлителей. Оптимально подойдут отрезки уголка или части металлического круга. Длина заземлителей должна быть не менее двух метров, учитывая особенности промерзания земли в определенном регионе.
3. Анализ оптимальных характеристик металлосвязи. Толщина полос стандартизирована (больше 4 мм), а длина подбирается исходя из характеристик заземлителей. Длины полос металлосвязи должно быть достаточно для объединения заземлителей в контур.

Заземление — комплекс взаимосвязанных задач. Подготовительный этап не менее важен, чем само его производство.

Подготовка

Производство любых работ по электромонтажу подразумевает наличие соответствующего строительного инвентаря. Обобщенный список необходимых материалов и строительных инструментов для организации защитного устройства бойлера:

• металлическая проволока;
• железные прутья, металлический уголок или аналогичный материал для заземлителя;
• болты, гайки и шайбы с высокопрочными механическими характеристиками;
• перфоратор с наличием сверла необходимого диаметра;
• сварочный аппарат, в приоритете — инверторного типа;
• молоток и гаечные ключи;
• станок для заточки.

На подготовительном этапе специалистом производится оценка электрической проводки объекта (кабель должен иметь соответствующее сечение), определяется подходящий материал заземлителей и форма их расположения.

Важно! Вне зависимости от выбранного материала элементы контура должны располагаться на расстоянии не менее трех метров. При выборе металлических штырей в качестве заземлителей можно придать заземляющему контуру форму треугольника (равностороннего)

Завершением подготовительного этапа производства работ выступает сборка заземляющего контура.

Сбор контура

Самыми распространенными элементами заземляющих устройств выступают штыревые заземлители, которые соединяются между собой в контур с применением сварки. Такой вариант оптимально подходит для заземления бойлера в частном доме или на даче.

На выбор материала заземлителя и принципа проведения всего заземляющего процесса влияет строительная составляющая объекта (частный дом, квартира или дача). В квартире производится заземление водонагревателя несколько иначе.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

• Как сделать заземление в квартире своими руками
• Для чего нужна система уравнивания потенциалов в ванной комнате
• Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Самостоятельное заземление водонагревателя

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления. Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки. Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так: Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
Как работает заземление на водонагреватель, если сделать его самостоятельно? Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет. В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда. Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим

Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну.. Если и такой способ невозможен — откажитесь от установки бойлера

Водонагреватель включать без заземления недопустимо!

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Это интересно: Зануление бойлера в квартире, если нет заземления: освещаем детально

Зачем нужно заземление

Рассмотрим процессы, в результате которых вода становится горячей. Нагревательный элемент включает в себя металлическую спираль с большим сопротивлением. В процессе работы нагревателя через эту спираль проходит электрический ток и нагревает ее. Поскольку водяной поток контактирует со спиралью, то также нагревается. В результате из крана течет горячая вода.

Водонагреватель обязательно заземлять чтобы избежать травмы или смерти.

При такой схеме работы электрического прибора возможен пробой фазы на корпус нагревателя и водяной поток. Чтобы этого избежать, на внешнюю часть корпуса крепится заземляющий провод. Заземляющий провод соединен с системой заземления, которая находится в грунте. При возникновении заряда электрический ток пройдет по заземляющему контуру в грунт, а корпус агрегата и поток воды останутся безопасными.

Для проточных водонагревателей

Проточные нагреватели для воды представляют собой небольшую насадку на кран. Они не имеют бака или какого-то другого накопительного элемента, а нагревают воду мгновенно. К проточным водонагревателям относятся также водогрейные насадки для крана и смесители, в состав которых входит водонагревательный элемент.

Поскольку небольшие проточные нагреватели воды имеют ТЭН, они также имеют опасность пробоя изоляции и возникновения потенциала на металлических элементах системы или в потоке воды. Кроме того, они имеют большую мощность. Поэтому проточные водонагреватели также должны быть заземлены.

Проточный водонагреватель.

Для накопительных водонагревателей

Накопительные приборы имеют большие баки для хранения воды. Некоторые системы включают в себя несколько нагревателей. Риск возникновения опасного потенциала у таких приборов еще больше, чем у проточных водонагревателей. Они подлежат обязательному заземлению.

Накопительный водонагреватель.

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN – S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN – C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза – арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в  общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN – С – это сделать свое заземление. Единственно неудобство такого заземления – это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Роль заземления

Седьмое издание ПУЭ определяет, что заземление является преднамеренным электрическим соединением любой точки сети, электрической установки или электрооборудования с контуром заземляющего устройства. Последнее представляет собой систему «заземлитель – заземляющие проводники». Выделяют защитное и рабочее заземление.

Защитное

Через бойлер постоянно циркулирует вода, которая, не являясь дистиллированной, способна проводить электрический ток. В случае пробоя изоляции тэнов водонагревателя либо его электропроводки, металлические части корпуса окажутся под напряжением, ток начнет протекать и по воде.

Случайное прикосновение к бойлеру, купание, мытье рук или посуды может иметь травмирующие последствия. Степень нанесенных повреждений будет зависеть от силы тока и продолжительности его воздействия на организм человека. Результат от простой «встряски» до летального исхода. От такого сценария развития событий и призвана предохранять система защитного заземления.

Защитное заземление

Рабочее

Проходящий по токоведущим частям бойлера электрический ток создает собственное электромагнитное поле. Под его воздействием в металлических деталях водонагревателя образуются блуждающие токи, способствующие коррозии, разрушению этих частей. Такое же воздействие оказывают поля от других домашних электроприборов, которыми заполнено окружающее пространство. Некоторые чувствительные люди способны воспринимать это в виде слабого пощипывания. С блуждающими токами призвано бороться функциональное (рабочее) заземление.

Роль заземляющих установок сводится к следующему:

• защите от электрических поражений;
• отводу блуждающих токов;
• способствованию нормальному функционированию электрооборудования.

Проведение защитных мероприятий такого рода особо актуально для влажных помещений, в которых зачастую и эксплуатируется водонагреватель. Подсоединение этого прибора к заземляющей сети сведет возможные негативные воздействия к нулю. В случае пробоев будет срабатывать максимально-токовая защита установленного на линии автомата (во время коротких замыканий на корпус), указывая на имеющуюся проблему.

Значимость заземления проточного нагревателя

За счет отсутствия накопительного бака работа устройства реализуется напрямую через нагревательный элемент, взаимодействуя с потоком воды. Такие водонагреватели обязательно должны быть оборудованы заземлением.

Пример возможного варианта пробоя устройства лучшим образом аргументирует важность заземления проточного бойлера. Предположим, что имеет место пробой прибора. Результатом такого фазного пробоя корпуса устройства становится образование смертоносной токопроводящей цепочки:

Результатом такого фазного пробоя корпуса устройства становится образование смертоносной токопроводящей цепочки:

Не допускается использовать проточный водонагреватель с рабочим заземлением без УЗО.

Существует общеобязательное нормативное регулирование производства заземляющего контура и его электромонтажа. Основное требование — выполнение работ в соответствии со всеми требованиями по технике безопасности.

Все правила и профильные требования по технике безопасности заземления в обязательном порядке учитываются специалистом при производстве работ. Предусмотрена стандартизация данных такой , которая распространяется на производство всех видов электромонтажных и пусконаладочных работ, в том числе и на заземление.

Обобщив данные документации, регламентирующей заземление разного типа электрооборудования, можно выделить основную задачу заземлителя — реализация рабочей и защитной функции.

Специалисты настоятельно рекомендуют не пренебрегать заземлением бойлера. Рабочая функция заземлителей увеличивает срок эксплуатации бойлера. Нержавеющая сталь, применяемая при изготовлении бака нагрева, подвергается воздействию блуждающих токов. Образовываются микропоры, нарушается общая герметичность прибора. Заземление позволяет нейтрализовать пагубное влияние на теплоизолированный бак за счет отвода токов.

Производство заземления водонагревателя можно представить в виде комплекса последовательного выполнения взаимосвязанных элементов. Каждый элемент заземляющей системы очень важен. Надежный уровень электрической безопасности жильцов и продолжительный срок службы водонагревателя — основные аргументы в пользу необходимости заземления устройства.

Водонагреватель является мощным потребителем, который работает одновременно с водой и электричеством. Поэтому заземление бойлера необходимо выполнять в обязательном порядке. Большинство квартир его не имеют, поскольку здания строились давно. Как организовать безопасное подключение техники, вы узнаете ниже.

Оно обеспечивает стабильную и бесперебойную работу оборудования. Основные причины:

• Вода — отличный проводник тока. Поскольку детали бойлера находятся в постоянном контакте с влагой, заземление позволяет избежать многих проблем. При нарушении целостности проводов вы можете ощутить небольшой разряд, когда открываете смеситель или принимаете ванну. Это может быть смертельно опасно. Когда один из элементов пробьет на корпус, удар тока можно получить при касании.
• Отведение блуждающих токов. Они скапливаются в металлических элементах прибора и приводят к коррозии бака и его деталей. К тому же, человек может ощущать легкое пощипывание во время эксплуатации.
• При ударе молнией в грозу заземление примет удар. Так ваша техника останется в целости и сохранности.

Как заземлить технику, если нет возможности увести проводку в грунт? Например, в квартире. Многие обращаются к вариантам, которые использовать противопоказано. Рассмотрим их подробнее, чтобы предупредить неполадки.

Как нельзя заземлять бойлер

Запрещается проводить процедуру, используя стояк для отопления или водопровод. Во-первых, это приводит к коррозии и быстрой порчи трубопровода. Во-вторых, вы и ваши близкие можете получить удар током, касаясь стояка.

Подключать к крепежной арматуре. Это приводит к таким же последствиям, как указано выше.

В чем опасность отсутствия «земли»?

Бойлеру не избежать контанкта с влагой, а она в свою очередь является хорошим проводником. При недостаточно хорошей изоляции при наличии пробоя на корпус водонагревателя, человек, коснувшийся его без средств индивидуальной защиты, может пропустить через свое тело электрический ток. Удар способен вызвать сильную боль, нервный паралич, потерю памяти, а то и вовсе привести к летальному исходу. Кроме того есть риск возникновения возгорания.

Также нельзя забывать о так называемых блуждающих токах. Они имеют свойство скапливаться на металлических элементах мощных электроприборов. Такие токи необходимо убирать, то есть заземлить прибор, избегая тем самым разрушения самих деталей и внешнего корпуса. Это явление также ощущается человеком и знакомо, как правило, по кратковременному воздействию тока на кожу.

Заземление, точнее его «тренога», с которой начинается разводка по жилому помещению, способно сделать приборы защищенными от удара молнией в грозу. Таким образом весь заряд уйдет в землю, оставив в сохранности электроприборы, в том числе водонагреватель.

Этапы выполнения работ

Перед тем, как начать работу, необходимо приготовить следующие инструменты и материалы:

• металлический штырь (3 шт.): диаметр – 1,6 см, длина 150 см;
• проволока стальная: диаметр – 0,6 см;
• болт (М10) с шайбой и гайкой – несколько штук;
• дрель (перфоратор);
• сверло с победитовым наконечником: диаметр – 0,8 см;
• инверторное сварочное оборудование;
• станок для затачивания деталей;
• молоток;
• набор гаечных ключей.

Перед тем, как заземлить водонагреватель в квартире, следует осмотреть корпус устройства. Как правило, в комплектации к электрическим бойлерам идет набор: вилка, гайки и шпильки с шайбами. Необходимо проверить электросеть, идущую от распределительного щита, находящегося на этаже: все металлические детали должны быть присоединены к системе заземления. После этого можно устанавливать розетку, оснащенную заземляющим элементом. Далее от щита до розетки укладывается кабель. Медные жилы в трехжильном проводе должны иметь диаметр 1,5 мм. Прокладку кабеля желательно выполнить скрытую, для этого нужно предварительно проштробить стены или пол. Если по каким то причинам скрыть провод не удается, то его можно протянуть в специальном пластиковом желобе. Жилы, на обоих концах кабеля, рассоединяются для подключения к клеммам распределителя и розетки.

При подключении провода к розетке необходимо соблюдать цветность соединяемых элементов. То есть проводок кабеля, должен совпадать по цвету с проводком розетки. Проводники, подключаемые к распределительному устройству, фиксируются с помощью специального болта. После того, как все соединения выполнены, следует включить автоматику распределителя и проверить функциональность розетки с помощью индикатора напряжения.

Заземление водонагревателя в квартире, оснащенного собственной системой защиты, выполняется путем подключения провода к специальной клемме, находящейся на бойлере.

Какие варианты заземления применять не стоит

В публикациях на некоторых интернет-ресурсах предлагают простые для выполнения, но категорически запрещенные методы заземления:

1. Подключение третьего (нулевого) провода из розетки к водопроводному стояку или батареям отопления. Если на корпус или воду попадёт фаза, то опасный уровень напряжения поступит на стояк и соседи, включившие воду, попадут под электрический потенциал. Совсем не действует такой способ, если трубы пластиковые.
2. Объединение нулевых и заземляющих проводников в розетке.
3. Подключение приборов к заземлению последовательно.
4. Соединение нескольких проводников заземления на одну и ту же клемму шины.

Надеяться на «авось» при использовании электроприборов ни в коем случае нельзя. В отношении водонагревателей, подверженных агрессивному влиянию жидкости тем более. Обязательное заземление и установка в цепи приборов защиты сохранит жизнь пользователю и соседям по дому, сделает работу прибора долгой и безотказной.

Как заземлить водонагреватель на даче или в частном доме на 220 В своими руками

Чтобы обезопасить себя и близких, нужно правильно выполнить заземление водонагревателя, а именно: грамотно сделать заземляющий контур.

Заземление бойлера в частном доме

Заземляющий контур должен быть расположен в грунте, недалеко от дома. Работу выполняйте следующим образом:

1. Выберите подходящее место для заземляющего контура. Он должен быть удален от дома не более чем на 3–4 м и располагаться не ближе 1 м от фундамента. Место для контура выберите вдали от дорог и тропинок. Идеально, если на месте контура будет впоследствии поставлен какой-либо арт-объект. Дело в том, что это место будет опасно для людей в случае прохождения электрического тока. Там никто не должен находиться.
2. Подготовьте площадку, убрав с нее мусор, и выройте траншею в виде треугольника с равными сторонами шириной 0.4 м и глубиной около полуметра. Стороны треугольника должны быть 1.4-2 м. Более подробно об устройстве заземления для частного дома читайте в статье «Как правильно сделать заземление в частном доме самому».
3. Для пластины, соединяющей контур заземления с домом, выройте траншею таких же размеров.
4. Обработайте антикоррозионной жидкостью все металлические элементы заземления.
5. В места вершин треугольника вбейте штыри на глубину не менее 1.5 м. Под штыри можно использовать арматурные прутья диаметром около 15 мм.
6. Приварите к вбитым в землю штырям горизонтальные электроды, которые могут быть выполнены из полосовой или уголковой стали. Уголки берутся размером 50*50*5 мм, полоса может иметь сечение 50*5 мм. Горизонтальные элементы сварите между собой в виде равномерного треугольника, а затем приварите к вертикальным электродам.
7. Приварите к получившемуся замкнутому контуру стальную полосу для подводки к дому. Ее сечение может быть также 50*5 мм.
8. Прикрепите полосу подводки к дому болтами к стене дома.
9. Перед закапыванием траншеи проверьте сопротивление заземления. Как проверить работу заземления, подробно описано в статье «Как проверить сопротивление заземления мультиметром в частном доме».
10. Если заземляющий контур работает хорошо и полностью обеспечивает безопасную эксплуатацию водонагревателя, то зарывайте траншею.

Схема расположения заземляющего контура.

Можно применить готовый комплект элементов заземления, что значительно ускорит и упростит процесс монтажа заземляющего контура. Сварка в этом случае не понадобится.

Выполненное по представленному выше плану заземление можно использовать не только для водонагревателя, но и для всего дома.

Внутри дома подключение оборудования к заземляющему контуру выполняйте в следующей последовательности:

1. Проводник заведите в дом и устройте щиток с клеммной колодкой.
2. Провод подключите к розетке для обогревателя.
3. Если на корпусе есть контакт «земля», подключите его.
4. Водонагреватель должен быть подключен через УЗО, поэтому обязательно используйте защитное устройство.
5. Затем подключите автомат, ток срабатывания которого меньше, чем у вводного автомата.

Вертикальные электроды могут располагаться не только по вершинам треугольника, но и быть вытянутыми в одну линию, что подробно показано в видео.

На один штырь

Метод заземления на один штырь предполагает использование модульно-штыревой системы, поскольку глубина заземления штыря достаточно большая. Достоинствами одноточечного способа заземления перед многоточечным состоит в следующем:

• используется минимальная площадь контура заземления;
• удобство и технологичность монтажа.

В состав комплекта модульно-штыревого заземления входят, кроме других элементов, стальные штыри, покрытые слоем меди и соединительные муфты из латуни. Для устройства заземления штыри забиваются на необходимую глубину, соединяясь между собой по высоте с помощью муфт.

Недостатком метода является большая глубина заземления. Забивать штыри, соединяя их между собой муфтами, придется на большую глубину, поскольку величина сопротивления растекания тока уменьшается по мере заглубления заземления.

Заземление на один штырь.
