Методические указания по проведению измерений наведенного напряжения

Сравнение и анализ

На графике 3 сведены результаты измерений межкабельных наводок неэкранированных и экранированных кабелей. Для анализа влияния межкабельных наводок на работу Gigabit Ethernet приведены максимально допустимые уровни наводок канала категории 5е.

Кроме того, показан уровень затухания для канала категории 5е и превышения сигнала над шумом без учета компенсации NEXT методом цифровой обработки сигналов (на графике 3 — ACR Gigabit Ethernet without DSP). Динамический диапазон, требуемый для работы протокола, выделен вертикальной штриховкой зеленого цвета.

Полоса частот протокола Gigabit Ethernet составляет 125 МГц. Это определяется пятиуровневым кодом PAM 5 с двухбитовым кодированием.

График наглядно показывает, почему проблема межкабельных наволок не имеет значения на частотах ниже 30 МГц. Несмотря на то, что суммарные межкабельные наводки больше двунаправленных наводок (NEXT) категории 5е, превышение мощности сигнала над уровнем шумов является более чем достаточным — около 30 дБ или 103раз.

На частотах выше 30 МГц суммарные межкабельные наводки неэкранированных кабелей не превышают допустимые значения NEXT категории 5е. Тем не менее, они могут повлиять на работу гигабитных приложений, поскольку их невозможно компенсировать процессорной обработкой.

В районе максимальных частот на графике 3 можно видеть, что сигнал в буквальном смысле слова извлекается из шумов. Фактически так и происходит. На сумматор, обозначенный знаком «+» на схеме 2, цифровые сигналы двунаправленных наводок и возвратных потерь от всех смежных пар подаются в противофазе и подавляются. Таким образом, сигналы на входе в приемник выделяются из шумов.

Однако возвратные потери (Return Loss), однонаправленные наводки (FEXT) и межкабельные наводки (Alien NEXT, Alien FEXT) невозможно уменьшить таким образом. Другими словами, уровень межкабельных наводок должен быть на 6 дБ меньше, чем межпарных. Разница на графике в диапазоне частот 70–125 МГц не превышает 4 дБ.

В результате, возможно увеличение битового коэффициента ошибок и появление других проблем работы протокола Gigabit Ethernet в системах категории 5е на каналах максимальной длины.

Следует отметить, что измерения проводились между парами двух смежных кабелей. Это не худший из возможных вариантов прокладки, которые могут включать жгуты до 12 кабелей. Расчетные параметры суммарных межкабельных наводок и их влияние на уменьшение частотного диапазона категории 6 приведены на графике 4.

Проект стандарта категории 6 определяет диапазон частот канала величиной 200 МГц. Результаты измерений компании ITT NS&S продемонстрировали уменьшение частотного диапазона даже для связки из двух неэкранированных кабелей. С учетом суммарных межкабельных наводок частотный диапазон составит около 160 МГц

Принимая во внимание невозможность компенсации межкабельных двунаправленных наводок методом цифровой обработки сигналов (ЦОС), для жгутов из шести и более кабелей полоса частот может сузиться до 120–130 МГц

Международная организация стандартизации (ISO) изучает ограничения полосы частот категории 6, вызываемые межкабельными наводками. Вариантом решения проблемы является разработка методики их измерений. Если окажется, что межкабельные наводки превышают допустимые значения, потребуется принятие специальных мер. Среди них — ужесточение параметров кабелей или изменение правил прокладки.

Межкабельные наводки можно контролировать тремя методами:

  • уменьшением источников шумов, что улучшает параметр сигнал / шум кабеля. Для этого придется ужесточить спецификации категории 6;
  • изменением параметров монтажа. Это приведет к ограничениям в использовании кабельных связок, недопустимости полного заполнения коробов;
  • применением экранированных кабелей.

Контроль межкабельных наводок требует учета многих факторов. Невозможность тестирования во время или после монтажа ставит под сомнение эффективность решения проблемы только соблюдением рекомендаций монтажа.

Однако для уже установленных систем категорий 5е и 6 данные мероприятия не применимы, что может привести к проблемам не только для будущих приложений класса E но и для действующего протокола Gigabit Ethernet. Следует также учесть тот факт, что допустимое затухание в системах категории 5е на несколько децибел выше, чем категории 6. В результате диапазон частот оказывается урезанным еще на 15–20 МГц.

До того времени, когда выход будет найден, простейшее и наиболее эффективное решение — выбор экранированных систем. Экранированные системы компании ITT NS&S обеспечивают решение проблемы межкабельных наводок и беспроблемную работу гигабитных приложений.

что такое наведенное напряжение и как от него защититься

Так что же такое наведенное напряжение?

Не секрет, что этому есть соответствующее определение, гласящее, что это опасное для жизни напряжение, возникающее вследствие электромагнитного влияния на отключенных проводах и оборудовании, расположенных в зоне другой действующей воздушной линии или контактной сети.Приводя пример, одним из наиболее травмоопасных участков работы на железнодорожном транспорте является контактная сеть переменного тока. Именно здесь электромонтеры ежедневно подвергаются риску, сталкиваясь с таким опасным поражающим фактором, как наведенное напряжение. Этот фактор появляется за счет электростатической или электромагнитной наводки, возникающей на отключенной контактной сети (контактных проводах, волноводах и т. п.).Здесь же и риск попадания под наведенное напряжение персонала, работающего на грозозащитных тросах и проводах воздушных линий электропередачи (ВЛ), а также на элементах отключенного оборудования станций и подстанций. При этом величина наведенного напряжения может многократно превышать допустимое действующими нормами значение (25 В), а значит, возникает опасность для жизни.Переходя к правилам техники безопасности, обслуживающий персонал обязан заземлять, например, участок контактной сети, на котором проводятся работы. Если при выполнении работ заземление по каким то причинам оказывается нарушенным или неустановленным, работающие могут попасть под действие наведенного напряжения. Это заканчивается электротравмой со смертельным исходом или сильным болевым раздражением, особенно опасным при высотных работах. Такая же проблема существует и при эксплуатации воздушных линий электропередачи.Во всех приведенных и не только случаях оправдано применение дополнительных средств индивидуальной защиты (СИЗ).

Тогда как же защититься от наведенного напряжения.

Эффективным дополнительным СИЗ от наведенного напряжения является шунтирующий комплект Эп-4(0) Тесла. Принцип действия которого заключается в шунтировании им тока, проходящего через тело попавшего под наведенное напряжение человека. Происходит это за счет малого электрического сопротивления комплекта (до 0,1 Ом), которое на 4-5 порядков ниже расчетного электрического сопротивления тела человека (1 кОм).Сегодня комплект Эп-4(0) Тесла прошел комплекс лабораторных испытаний, проводившихся в НИИ МТ РАМН, ОАО «ВНИИЖТ», ОАО «ВНИИЖГ», МЭИ, Научно-исследовательском центре высоковольтной аппаратуры (НИЦ ВВА). Кроме того, были проведены полевые испытания на грозозащитном тросе ВЛ 750 кВ. Результаты испытаний показали, что величина наведенного напряжения, при котором Эп-4(0) Тесла обеспечивает гарантированную защиту человека от электротравмы, составляет 10-12 кВ. Величина тока, протекающего через тело человека, в этом случае составляет от нескольких микроампер до десятых долей миллиампера, что ниже порога чувствительности человека при частоте 50 Гц (1,5 мА).Комплект Эп-4(0) Тесла рассчитан на протекание «в обход» тела человека тока величиной до 100 А в течение одной двух минут. При этом нагрев комплекта не приводит к разрушению его защитных элементов и не вызывает дискомфортных ощущений у пользователя. Все это свидетельствует о способности Эп-4(0) Тесла защищать персонал при попадании под напряжение, наведенное емкостным и индуктивным путем, когда величина тока может достигать десятков ампер. Комплект, похожий на обычную спецодежду, включает в себя специальную электропроводящую обувь, рабочий костюм и перчатки.

Причины возникновения

Наведенное напряжение возникает на выведенной в ремонт и обесточенной воздушной линии электропередач (ВЛ), вследствие влияния на нее электромагнитного поля расположенной в непосредственной близости работающей электроустановки или другой ВЛ, которая находится под напряжением. Таким образом, ВЛ, которая проходит параллельно отключенной линии, наводит сторонний потенциал, который представляет существенную опасность для обслуживающей ремонтной бригады. Значение наведенного напряжения в проводе изменяется в зависимости от протяженности участка, на котором ВЛ идут параллельно, тока нагрузки и величины рабочего напряжения, отдаленности фазных проводов, метеорологических условий. Потенциал, который наведен на ВЛ, объединяет в себе два вида воздействия – электромагнитную и электростатическую составляющую:

  • Электромагнитная часть появляется под действием магнитного поля, возникающего от протекания тока по работающей рядом ВЛ. Отличительной особенностью данной составляющей является то, что при заземлении даже в нескольких местах линии, она не изменяет свою величину. Единственное, что можно изменить с помощью заземлений – это расположение точки нулевого потенциала.
  • Электростатическая часть, в отличие от электромагнитной, устраняется путем заземления линии в ее концах и в месте ведения работ. Снизить же величину наведенного напряжения возможно установив заземление хотя бы в единственной точке ВЛ.

Давайте рассмотрим подробнее, что это такое – наведенное напряжение и природу его возникновения. Чтобы понять, как оно появляется, обратимся к фото, на котором изображен проводник:

Имеется проводник, обозначенный на картинке как А-А. При протекании по нему переменного тока создается электромагнитное поле, интенсивность которого уменьшается по мере отдаления от проводника (на изображении можно заметить снижение яркости окраски). Также изменяются пульсации электромагнитного поля с изменением направления и величины тока. При попадании в поле любого другого проводника в нем индуцируется наведенное напряжение. Ниже на картинке показаны проводники с подключенными измерительными приборами для определения величины напряжения:

Какое значение считается опасным для персонала? Считается, что если на отключенной ВЛ присутствует наведенное напряжение и его значение не превышает 25 В, то ремонтные мероприятия производятся с применением обычных средств защиты. В случае превышения безопасной величины следует пользоваться специальными средствами защиты и выполнять технические мероприятия, обеспечивающие требуемую степень защиты от опасного воздействия наведенного потенциала. Такими мерами безопасности могут быть разземление вначале и конце линии, разрез провода, установка заземления на участках ВЛ.

Узнать о том, какие электрозащитные средства используют в установках выше 1000 Вольт, вы можете из нашей статьи!

Определение наведенного напряжения

Официальная терминология наведённым напряжением называет потенциал, опасный для жизни, возникающий в результате электромагнитных воздействий параллельной воздушной линии или электричества циркулирующего в контактных сетях. Этот потенциал является паразитным, порождённым влиянием функционирующей параллельной линией электрической сети и прямо не относится к транспортируемому току. Отсюда и название – наведённое напряжение.

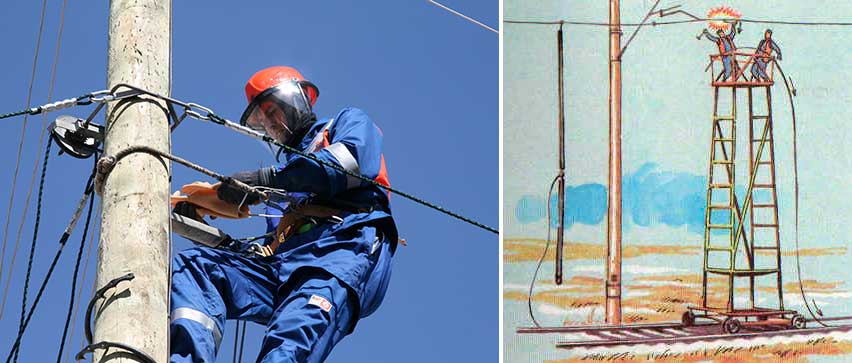

В чем опасность явления?

Наличие в проводах потенциала, наведённого переменным током или статическим электричеством часто невозможно предсказать. В этом кроется главная опасность наводки. На наведённое напряжение не реагируют штатные защитные приборы. На электромеханика, попавшего под действие наводки, будет действовать ток, пока он самостоятельно, либо с помощью напарника не высвободит руку или другую часть тела, соприкоснувшуюся с оголенным проводом.

Если в результате короткого замыкания на ВЛ произойдёт срабатывание защиты, отключающее рабочее напряжение, провода могут оказаться под наведённым током. Опасность также возникает при появлении грозовых разрядов, в т. ч. и междуоблачных.

Опасность обусловлена поведением наведённого тока. Дело в том, что источником тока является наводка от соседних ВЛ, распространяющаяся по всей длине провода не одинаково. Поэтому поведение таких токов отличается от привычного для нас рабочего электричества.

Наличие штатного линейного заземления не гарантируют безопасности, а наоборот, сопутствует появлению электрического тока в отсоединённых проводах. Как видно на рисунке 1, максимальный ток находится в точках заземления, то есть на заземляющих ножах.


Рис. 1. Значение напряжений между заземляющими ножами

В некоторых случаях целесообразно отключить заземления ВЛ, а для защиты использовать переносные заземления, которые устанавливают с каждой стороны от места повреждения, как можно ближе к точке проведения работ.

Две составляющих этого явления

  1. Электростатика — потенциал образуется под влиянием именно электрического поля от источника, расположенного рядом. Максимальное воздействие проявляется в параллельно проложенных проводах, один из которых обесточен, а второй находится под напряжением. Степень наводки (возникающий в пассивном проводе потенциал) зависит от двух факторов: величина напряжения влияющего источника и расстояние от него до пассивного проводника. Получившуюся систему можно представить себе, как конденсатор (группу конденсаторов). Она формально может быть бесконечной, поскольку потенциал наводится по всей длине пассивного проводника.На иллюстрации синим цветом обозначен отключенный провод, красным — влияющий кабель. Конденсаторы изображены условно, в том числе по отношению к «земле»Для обеспечения безопасности достаточно заземлить отключенный проводник (физически соединить его с «землей»). Причем это соединение может быть в одной точке, вне зависимости от положения. Весь статический заряд будет «стекать» по заземлителю, и условия работы станут безопасными.Определение значения наведенного статического напряжения производится по формуле:Uст = k × Uраб

    Расшифровка величин:

    • Uст — напряжение, наведенное статическим электричеством;
    • Uраб — рабочее напряжение влияющего проводника;
    • k — коэффициент емкостного воздействия. Зависит от расстояния и конфигурации проводников. Его величину можно узнать в специализированных справочниках.
  2. Электромагнитное наведенное напряжение. Это то самое «трансформаторное» явление, при котором магнитное поле переменной величины распространяется во все стороны от влияющего проводника. Поле возбуждает электроток в пассивном проводнике вне зависимости от наличия заземления. Почему? Смотрите на иллюстрацию.Ток нагрузки в красном проводнике возбуждает электромагнитное поле. Под его влиянием возникает ток аналогичной величины в синем проводнике. Если к нему присоединить заземлитель, все равно возникает замкнутый контур, в котором наводится ЭДС.В точке заземления потенциал будет нулевым, а в остальной части провода он увеличивается по мере отдаления от «земли». Соответственно, максимальное значение разницы потенциалов образуется на концах пассивного кабеля, то есть в точках отключения линии.

Что такое наведенное напряжение и как от него защититься?

Так что же такое наведенное напряжение?

Не секрет, что этому есть соответствующее определение, гласящее, что это опасное для жизни напряжение, возникающее вследствие электромагнитного влияния на отключенных проводах и оборудовании, расположенных в зоне другой действующей воздушной линии или контактной сети.Приводя пример, одним из наиболее травмоопасных участков работы на железнодорожном транспорте является контактная сеть переменного тока. Именно здесь электромонтеры ежедневно подвергаются риску, сталкиваясь с таким опасным поражающим фактором, как наведенное напряжение. Этот фактор появляется за счет электростатической или электромагнитной наводки, возникающей на отключенной контактной сети (контактных проводах, волноводах и т. п.).Здесь же и риск попадания под наведенное напряжение персонала, работающего на грозозащитных тросах и проводах воздушных линий электропередачи (ВЛ), а также на элементах отключенного оборудования станций и подстанций. При этом величина наведенного напряжения может многократно превышать допустимое действующими нормами значение (25 В), а значит, возникает опасность для жизни.Переходя к правилам техники безопасности, обслуживающий персонал обязан заземлять, например, участок контактной сети, на котором проводятся работы. Если при выполнении работ заземление по каким то причинам оказывается нарушенным или неустановленным, работающие могут попасть под действие наведенного напряжения. Это заканчивается электротравмой со смертельным исходом или сильным болевым раздражением, особенно опасным при высотных работах. Такая же проблема существует и при эксплуатации воздушных линий электропередачи.Во всех приведенных и не только случаях оправдано применение дополнительных средств индивидуальной защиты (СИЗ).

Тогда как же защититься от наведенного напряжения.

Эффективным дополнительным СИЗ от наведенного напряжения является шунтирующий комплект Эп-4(0) Тесла. Принцип действия которого заключается в шунтировании им тока, проходящего через тело попавшего под наведенное напряжение человека. Происходит это за счет малого электрического сопротивления комплекта (до 0,1 Ом), которое на 4-5 порядков ниже расчетного электрического сопротивления тела человека (1 кОм).Сегодня комплект Эп-4(0) Тесла прошел комплекс лабораторных испытаний, проводившихся в НИИ МТ РАМН, ОАО «ВНИИЖТ», ОАО «ВНИИЖГ», МЭИ, Научно-исследовательском центре высоковольтной аппаратуры (НИЦ ВВА). Кроме того, были проведены полевые испытания на грозозащитном тросе ВЛ 750 кВ. Результаты испытаний показали, что величина наведенного напряжения, при котором Эп-4(0) Тесла обеспечивает гарантированную защиту человека от электротравмы, составляет 10-12 кВ. Величина тока, протекающего через тело человека, в этом случае составляет от нескольких микроампер до десятых долей миллиампера, что ниже порога чувствительности человека при частоте 50 Гц (1,5 мА).Комплект Эп-4(0) Тесла рассчитан на протекание «в обход» тела человека тока величиной до 100 А в течение одной двух минут. При этом нагрев комплекта не приводит к разрушению его защитных элементов и не вызывает дискомфортных ощущений у пользователя. Все это свидетельствует о способности Эп-4(0) Тесла защищать персонал при попадании под напряжение, наведенное емкостным и индуктивным путем, когда величина тока может достигать десятков ампер. Комплект, похожий на обычную спецодежду, включает в себя специальную электропроводящую обувь, рабочий костюм и перчатки.

Март 11th, 2016|

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Основные правила установки:

  • Первое правило. Чтобы автозвук оказался максимально чистым, необходимо приобретать максимально качественные силовые кабели и акустические/межблочные провода. При ограничении в средствах, основной упор надо сделать на межблочные кабельные соединители. Во время работы автомобиля его электросистема неизбежно создаёт электромагнитные поля, разнообразные по количеству, мощности и частотным характеристикам. Именно они являются основной причиной шумов, которые проникают через некачественно сделанные экраны кабелей RCA.
  • Второе правило. Прокладку межблочных кабелей следует вести таким образом, чтобы они находились максимально далеко от других элементов электропроводки транспортного средства. А также они не должны находиться близко от силовых проводов, ведущих к звуковой системе. Следует учесть, что проникновение помех уменьшится, если пересечение колоночных проводов и силовых кабелей смонтировать под прямым углом.
    • Третье правило. Никогда не приобретайте RCA-кабели, длины которых хватает «с запасом». Чем меньшей будет длина, тем, меньше вероятность генерирования электромагнитной наводки.
    • Четвертое правило. Грамотно спроектированный монтаж системы автозвука предусматривает заземление всех элементов системы только в одной точке.В противном случае, когда компоненты заземляются в хаотично подобранных местах, появляются так называемые «контуры заземления», являющиеся основной причиной помех при проигрывании музыки.

Что такое наведенное напряжение и чем оно опасно?

Возникновение наводки на воздушных линиях электропередачи и в электроустановках, связанных с ними, представляет опасность не меньшую, чем присутствие рабочего напряжения на них. Также данное явление возникает в бытовых условиях в сети 220 В, поэтому необходимо понимать природу возникновения и меры защиты от наведенного напряжения, о чем мы и поговорим далее.

В чем опасность явления?

Наведенное напряжение можно считать более опасным и коварным в отличие от рабочего в силу того, что на него никак не реагирует защитная аппаратура. Например, при попадании под него ремонтного персонала, работник будет находиться под опасным воздействием до момента освобождения от его влияния. А вот если на человека воздействует рабочее напряжение, то срабатывает защита и происходит автоматическое отключение, вследствие короткого замыкания.

Кстати, о коротком замыкании (КЗ). При КЗ в рабочей линии происходит наводка на отключенную ВЛ и многократное превышение тока, что, естественно, отражается на персонале, занятом ремонтом на отключенной ВЛ. Последствия могут быть весьма плачевными – от сильных ожогов, до протекания тока по жизненно важным органам с их поражением, вплоть до летального исхода. Поэтому не нужно пренебрегать правилами безопасности при проведении работ на отключенных ВЛ.

Что же делать в случае попадания человека под наведенное напряжение? Как избавиться от его воздействия? Необходимо устранить протекание тока через тело человека. Для этого понадобится соединить опасную часть электроустановки с «землей», набросив на нее заземление.

Как защититься, меры безопасности

Из сказанного видно, что наведенное напряжение несет большие риски, что требует ответственности реализации мероприятий по защите людей от попадания в опасную зону.

Организационные меры безопасности:

  1. Работники, выполняющие работы в области наводки, должны иметь 3-ю группу по электробезопасности, а руководитель работ — 4-ю.
  2. Наличие опыта работ по ремонту и обслуживанию силовых линий, а также элементов молниезащиты.
  3. Организация параметра безопасности возле рабочего места, выполнение мероприятий, указанных в заявке и наряде-допуске.
  4. Нулевой провод в измеряемой группе считается таковым, что находится под U.
  5. Начало и завершение работ оформляется в письменном виде. Как правило, заполняется журнал допуска с подписью работников, заполняется наряд-допуск.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать сплит-систему для квартиры и дома

Измерения и работы нельзя проводить в условиях сильного тумана или ветра, осадков или плохой видимости. Если в процессе измерений работник выявляет поврежденный элемент ВЛ или КЛ, работы останавливаются до устранения неполадки.

При работе на линиях с наводкой необходимо учесть следующие нюансы:

  1. Заземление должно находиться в зоне видимости рабочего места.
  2. При наличии только статического напряжения достаточно одного заземления, но для надежности лучше установить заземлитель в двух местах. Если одно из устройств выйдет из строя, второе подстрахует.
  3. В случае с электромагнитной проводкой принимаются более серьезные меры безопасности. В этом случае заземление ставится непосредственно на рабочем месте. В этом случае наведенный потенциал в месте выполнения работ будет равен нулю.

Заземление — надежный способ защититься от наведенного напряжения. Но даже в этом случае отключенная линия будет находиться под негативным воздействием.

Для работы можно выбрать один из вариантов:

  1. Отключение электроустановок, которые находятся параллельно к рабочей линии. В таком случае ремонтные работы должны выполняться как можно быстрее, чтобы исключить простой потребителей без электричества или длительное снижение надежности сети.
  2. Разделение ремонтируемой линии на несколько участков, которые не имеют электрической связи. Здесь работает принцип, который упоминался выше. Речь идет о том, что величина наводки напрямую зависит от длины участка.
  3. Работы под напряжением или с его отключением, но с применением специальных средств персональной защиты. В таком случае действия работника несколько скованы, но зато удается избежать отключения или снижения надежности сети.

Для обеспечения личной безопасности применяются следующие изделия:

  1. Сигнализаторы напряжения — показывают факт наличия U или наводки.
  2. Применение защитной одежды и ковриков на диэлектрической основе во избежание прохождения тока через организм человека.
  3. Использование указателей напряжения, а также электроизолирующих штанг для проверки уровня наведенного U.
  4. Работа в ботах и изолирующих перчатках.

При использовании измерительных устройств и СИЗ необходимо ориентироваться на класс U, для которого они предусмотрены.

Наводка в квартире

На данный момент многие специалисты утверждают, что наведенное напряжение также может возникать в квартире и в доме в сети 220 Вольт. «Наводка» в большинстве случаев будет проявляться в кабеле приложенным рядом с проводом, по которому будет протекать ток. Например, когда при включенном выключателе на диодных лампочках еле заметное свечение. Произойти подобная ситуация в большинстве случаев может из-за того, что рядом с проводом будет проложен проводник с фазной жилой.

В результате воздействия электромагнитного поля и будет возникать небольшая наводка. Ее величины будет вполне достаточно для того, чтобы осветить небольшие светодиоды. Иногда наводка также может возникать и в розетке. Возникает она в том случае, если происходит, обрыв нулевого провода. Чтобы более детально ознакомиться с примером влияния наводки, вам необходимо посмотреть видео.

https://youtube.com/watch?v=ig5VmzGdKGQ

Теперь вы точно знаете, что такое наведенное напряжение и чем оно опасно для жизни человека. Надеемся, что эта информация была полезной и интересной.

Теоретические расчеты значения разности потенциалов

Бывают ситуации, когда наведенное напряжение на ВЛ измерить не получается. В этом случае производится расчет значений по исходным данным:

Типовая формула: E = M × L × I

  • E — значение ЭДС на проводнике, подверженном влиянию наведенного поля;
  • М — коэффициент индуктивного влияния (определяется по справочным материалам);
  • L — длина, при которой проводники расположены параллельно;
  • I — максимально возможный ток влияющего проводника или электроустановки.

Также можно рассчитать разность потенциалов от точки проведения работ до «земли». В формуле применяется уже полученное значение ЭДС:

U = E/2 + E×X/L

  • U — разность потенциалов;
  • E — значение ЭДС;
  • X — расстояние от точки проведения работ до «земли»;
  • L — длина, при которой проводники расположены параллельно.

В чем опасность?

Наведенное напряжение имеет не меньшую опасность, чем обычный потенциал. Если при КЗ проводника работает релейная защита и отсекает аварийный участок, в случае с наведенным U все сложнее. Здесь защитные устройства не сработают, поэтому человек может оказаться под длительным воздействием негативных факторов.

При КЗ на рабочей линии, которая находится возле отключенного участка, на обесточенной ВЛ наведенное напряжение увеличивается в несколько раз. В результате ремонтный персонал оказывается под действием наведенного U, что может привести к ожогам и даже остановке сердца. Величина параметра может достигать 10-20 тысяч Вольт.

В ПУЭ прописано, что U выше 25 В уже опасно для здоровья человека

Вот почему важно внимательно подходить к этому обстоятельству и принимать меры, обеспечивающие дополнительную защиту. Как защититься от проводки, будет рассмотрено ниже в статье

Причины возникновения

Наведенное напряжение в большинстве случаев будет возникать на выведенной в ремонт и обесточенной воздушной линии электропередач. Также возникновение может произойти в том случае если рядом с высоковольтной линией будет располагаться электромагнитное поле. Таким образом, ВЛ, которая приходит параллельно отключенной линии наводит сторонний потенциал, который в дальнейшем будет предоставлять опасность для ремонтной бригады.

На данный момент значение наведенного напряжения в проводе может меняться в зависимости от протяженности участка, на котором ВЛ будут идти параллельно. Также на изменение значения будет влиять отдаленность фазных проводов, метеорологических условий. Потенциал, который будет наведен на ВЛ может объединять в себе два вида воздействия – электромагнитную и электростатическую составляющую:

  • Электромагнитная часть будет появляться под действием магнитного поля, которая возникает от протекания тока по работающей рядом ВЛ. Отличительной особенностью считается то, что при заземлении, даже в нескольких местах линии она не будет изменять свою величину. Единственное, что можно будет изменить с помощью заземления, так это то, что это расположение точки нулевого потенциала.
  • Электростатическая часть в отличии электромагнитной устраняется путем заземления линии в ее концах и вместе ведения работ. Чтобы снизить величину наведенного напряжения необходимо установить хотя бы в одной точке ВЛ.

Узнайте, также про переносное заземление и его принцип работы.

Теперь необходимо более детально разобраться про наведенное напряжение и природу его возникновения. Чтобы понять, как оно появляется изучите фото, которое расположено ниже:

Если будет иметься проводник, который на картинке обозначен, как А-А. Если по нему будет протекать переменный ток, тогда будет создаваться электромагнитное поле интенсивность, которого будет уменьшаться по мере отдаления от проводника. Также могут изменяться пульсации электромагнитного поля с изменением направления и величины тока. Если в поле попадет любой другой в нем может индуцироваться наведенное напряжение. Ниже на картинке будут показаны проводники с подключенными измерительными приборами для определенной величины напряжения:

На данный момент многие не знают, какое значение будет опасным для персонала? Если на отключенной ВЛ будет присутствовать напряжение и его значение не будет превышать 25 В. Все ремонтные мероприятия будут проводиться с применением обычных средств защиты. Если величина будет превышена, тогда необходимо будет пользоваться специальными средствами защиты и выполнять разнообразные технические мероприятия. На данный момент такими мерами безопасности могут быть разземление вначале и конце линии, разрез провода.
