Прибор для измерения напряжения. как измерить напряжение мультиметром

Используемые приборы

В каждом доме прибор учета электроэнергии находится в состоянии постоянного измерения переменного напряжения, но крайне редко эти данные где-либо отображаются. Некоторые из них подключаются напрямую, другие через измерительные трансформаторы.

В практических целях для измерения уровня напряжения могут применяться:

Вольтметр представляют собой устройство для проверки разности потенциалов. На практике могут встречаться как цифровые, так и аналоговые вольтметры, на которых измеряемое напряжение отображается на дисплее или посредством отклонения стрелки на циферблате соответственно.

Важными параметрами при выборе как электронного, так и стрелочного вольтметра являются единицы измерений (мВ, В, кВ), рабочий диапазон и класс точности. Однако сфера их применения ограничена и применяется, чаще всего, для лабораторных исследований, поскольку в бытовых и производственных нуждах содержать один прибор для измерения одной электрической величины нецелесообразно.

Мультиметр или цифровой тестер является более универсальным прибором, который может работать с несколькими параметрами: электрическим током, сопротивлением, частотой, температурой, напряжением и т.д. Для измерения напряжения мультиметр переключается в режим вольтметра, щупы подключаются к соответствующим разъемам. Конструктивно встречаются и цифровые и аналоговые модели, в некоторых из них можно переключать диапазон измерений, выбирать род тока, в других мультиметрах все эти величины могут подбираться автоматически.

Осциллограф – это довольно сложный прибор для измерения разности потенциалов, так как в нем на цифровом или аналоговом дисплее выводится кривая измеряемой величины. При этом можно растянуть или сократить диапазон частот, чтобы рассмотреть форму импульсных напряжений, длительность импульсов, нарастание и провалы в кривой функции. Поэтому осциллограф для измерения напряжения применяется в электрических цепях и приборах высокой точности, при изготовлении и проверке радиодеталей и т.д. Мало кто держит дома осциллограф из-за высокой стоимости и сложности выполнения операций.

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

Multimeter DT 832 цифровой

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

Силу постоянного и переменного тока, другие его характеристики;
Постоянное и переменное напряжение и его параметры;
Сопротивление цепи;
Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

Проверку работоспособности диодов;
Прозвонку кабелей электропроводки на разрыв;
Тестирование транзисторов и резисторов;
Тестирование предохранителей.

Вам это будет интересно Измеритель заземления М416

Среди основных функций мультиметра — проверка аккумуляторов и их емкости Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей. Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Мультиметр цифровой: как пользоваться?

Несколько общих важных правил

И снова несколько слов о технике безопасности.

Ток, даже с малыми значениями, способен привести к необратимым последствиям для здоровья. Поэтому профессионалы всегда дают несколько советов новичкам. Главное – никогда, ни при каких условиях её прикасайтесь руками к оголенным щупам вольтметра.

Также рекомендации касаются следующих моментов:

Отличия заключаются чаще всего в количестве гнезд для подключения щупов. Однако встречаются и такие приборы, у которых положение переключателей не совпадает, обозначения не идентичны, индикация не стандартная. Главное не нарушать последовательности действий, которая практически всегда одинакова.

Измерения сопротивления

Это самый простой замер, так как полярность подсоединения значения не имеет, а работы можно производить без подключения цепи к электрической сети. Но и здесь помните, что если тестируемый прибор отключен только что, конденсаторы еще удерживают ток, и готовы его отдать проводникам. Значит, пользуйтесь элементарными мерами безопасности, описанные выше. Диапазон сопротивлений указан на самих деталях, и его нужно установить на тестере. Если информации нет, начинайте измерять с верхнего предела, последовательно «опускаясь».

Измерения напряжения

По сути сложного ничего нет, и технически процедура выглядит так же, как и с сопротивлением

Однако помните, что работать нужно с особой бдительностью и осторожностью. Все дело в том, что теперь участок цепи, параметры которой необходимо измерить, находится под напряжением

Установив провода в разъемы прибора, переведите рукоятку переключателя в положение, соответствующее замеру и диапазону. Теперь чтобы определить величину напряжения достаточно коснуться щупами контактов.

Источник

Правила эксплуатации

Стабилизатор – это прибор, КПД которого не равно 100%, поэтому при его работе происходит выделение тепла, которое должно быть удалено из корпуса устройства. Для этой цели на поверхности стабилизатора находятся различного размера отверстия для утилизации тепловой энергии. Категорически запрещается накрывать работающие устройства материалами, которые препятствуют свободной циркуляции воздуха через эти отверстия.
Устройство не должно устанавливаться в тех местах, где возможно попадание воды внутрь корпуса устройства.
Стабилизатор необходимо подключать только к такой нагрузке, на которую рассчитан данный прибор. В противном случае возможен перегрев и преждевременный выход устройства из строя.

Классификация [ править

амперметры — для измерения силы электрического тока;
вольтметры — для измерения электрического напряжения;
омметры — для измерения электрического сопротивления;
мультиметры (иначе тестеры, авометры) — комбинированные приборы
частотомеры — для измерения частоты колебаний электрического тока;
магазины сопротивлений — для воспроизведения заданных сопротивлений;
ваттметры и варметры — для измерения мощности электрического тока;
электрические счётчики — для измерения потреблённой электроэнергии
и множество других видов

Кроме этого существуют классификации по другим признакам:
по назначению — измерительные приборы, меры, измерительные преобразователи, измерительные установки и системы, вспомогательные устройства;
по способу представления результатов измерений — показывающие и регистрирующие ( в виде графика на бумаге или фотоплёнке, распечатки, либо в электронном виде);
по методу измерения — приборы непосредственной оценки и приборы сравнения;
по способу применения и по конструкции — щитовые (закрепляемые на щите или панели), переносные и стационарные;
по принципу действия:

Правила безопасности

Стоит обратить внимание:

Обязательно обеспечение заземления.
Прибор и цепь не трогаются голыми руками.
При возникновении непредвиденных ситуаций, немедленно прекратить работу и убедиться, что измерение не несет последствий. Например, не создастся пожар.
Прибор подсоединяется параллельно к уже собранной цепи.
Рабочее место должно быть изолировано от посторонних.
Измеряющий должен иметь представление о технике безопасности, знать устройство прибора и принцип его действия.
Цепь должна быть правильно собрана.
По окончании работы устройство отключается и разбирается, укладывается на место хранения в соответствующих чехлах. Рабочий снимает средства защиты и тщательно обрабатывает руки.

Стоит работать в перчатках Ответ на вопрос, как называется прибор для измерения электрического напряжения, очень прост, как и сама процедура проведения. Главное — действовать аккуратно и бережно относиться к оборудованию. В таком случае аппаратура прослужит века.

Источник

Используемые приборы

В практических целях для измерения уровня напряжения могут применяться:

Вольтметры;
Мультиметры
Осциллографы.

Меры безопасности

При любом контакте с электричеством важно соблюдать меры предосторожности:

Измерять напряжение в неисправной розетке нельзя, также запрещено использовать поврежденные устройства, особенно если проблема в изоляции;
Нельзя прикасаться к металлическим частям щупов голыми руками — только в резиновых перчатках;

При работе важно соблюдать правила безопасности

Выставляя вероятное значение, необходимо выставить большую величину, например, не 200 В, а 300В. Если значение будет выше, чем выставленное, прибор попросту сгорит;
Металлические части не должны соприкасаться при замере, иначе произойдет замыкание;
При работе с напряжением более 60 В настоятельно не рекомендуется держать щупы в разных руках

Иначе при ударе ток пройдет по «линии смерти» — рука-сердце-рука;
Перед началом работы необходимо проверить сам прибор: цел ли корпус, хорошо ли закручены винтики, надежно ли соединение кабелей;
Крайне важно соблюдать технику безопасности и заранее прочитать инструкцию к мультиметру.

Вам это будет интересно Проверка IGBT транзисторов

Измерить напряжение постоянного тока может потребоваться при различных работах. Сделать это можно при помощи специальный приборов: более простых вольтметра и тестера или универсальным мультиметром. При работе необходимо соблюдать технику безопасности, а при возникновении сомнений — обратиться к специалисту.

Какие бывают типы вольтметров

Вольтметры, как и любые другие электроизмерительные приборы, классифицируются в зависимости от назначения и конструкции. Более подробно на рисунке ниже:

Вольтметр с подвижной катушкой и с постоянными магнитами (PMMC)

Такой прибор работает по магнитоэлектрическому принципу. В двух словах это означает следующее — в постоянное магнитное поле помещается катушка измерительного прибора, которая подключается к электрической цепи, в которой проводится измерение. При протекании тока через катушку электромагнитная сила создаст вращающий момент, который повернет стрелку измерительного прибора на определенный угол.

Вольтметр с подвижной катушкой и с постоянными магнитами (PMMC) используется только в сетях постоянного тока. Такой тип устройства имеет очень низкое энергопотребление и очень высокую точность. Единственным его недостатком является стоимость.

Виды стабилизаторов

В основе всех стабилизаторов лежит использование трансформаторных катушек. Работают стабилизаторы на основе различных физических принципов.

В зависимости от принципа функционирования стабилизаторы делят на несколько разновидностей:

Феррорезонансные. Используют для работы явление феррорезонанса, возникающее в электроцепях. При самопроизвольном возникновении приводит к повреждению техники. Однако если феррорезонанс спровоцирован целенаправленно и контролируется дополнительными узлами оборудования, с его помощью можно стабилизировать напряжение.
Ферромагнитные. Преобразование электрического тока в этой разновидности устройств происходит под действием электромагнитного поля, возникающего в катушках с ферритовыми сердечниками.
Вольтодобавочный. Малогабаритный стабилизатор, в основу работы которого положены свойства индукционной катушки. Подходит для незначительного изменения напряжения, но не годиться для запитывания нескольких электроприборов одновременно.

В зависимости от типа блока управления стабилизаторы бывают трёх видов.

Релейные. Подача напряжения на обмотку трансформатора осуществляется с помощью имеющегося в конструкции реле.
Электронные. Подачей тока в данном случае управляет «умный» электронный блок.
Электромеханические. Регуляция подачи тока осуществляется путем подвижного щеточного контакта, движущегося по обмотке трансформатора.

В зависимости от области применения стабилизаторы делят на:

Промышленные – способны запитать сразу большое количество электроприборов, выдерживают серьезные скачки напряжения в сети.

Бытовые – больше подходят для домашнего использования и значительно уступают в возможностям промышленным.

Мнение эксперта

Торсунов Павел Максимович

Для дома можно приобрести и промышленный стабилизатор. Это актуально, если вам нужно запитать сразу несколько требовательных к электричеству устройств (например, две и более сплит-систем, холодильное оборудование). Мощности промышленного прибора вполне для этого хватит. А вот бытовых девайсов понадобиться два или даже три, что, в конечном счете, обойдется дороже.

Как выбрать реле напряжения

Выбор реле напряжения для жилого помещения осуществляется на основе следующих критериев:

количества фаз в цепи питания;
мощности электроприборов в помещении;
планируемой схемы коммутации блока.

В жилом секторе используется однофазная электрическая сеть переменного тока напряжением 220 В. Для коммутации домашнего оборудования трехфазная сеть напряжением 380 В не применяется. Для определения мощности приборов необходимо просуммировать энергопотребление всей техники и добавить резерв 20-30%. Если планируется защита выделенной магистрали, то учитывается мощность оборудования, подключенного к цепи. Например, если блок климатической установки потребляет ток 7 А, то требуется изделие, рассчитанное на силу тока 10 А.

Схема коммутации реле – один из критериев выбора.

При установке реле на входе в квартиру учитывается номинал автоматического предохранителя. Например, если устройство рассчитано на срабатывание при силе тока более 25 А, то контактная группа реле должна выдерживать ток силой 32-40 А. При установке предохранителя на ток 32 А рекомендуется ставить реле с номиналом до 50 А

При подборе устройства следует обращать внимание на качество изготовления корпуса и контактов. Рекомендуется покупать реле напряжения, поставляемые под брендами Zubr (RBUZ), УЗМ или DigiTop

Рекомендуется выбирать изделия с повышенной точностью измерения напряжения, позволяющие корректировать вольтаж с шагом 1 В. При грубом программировании порогов часто срабатывает контактная группа, прерывая подачу питания к приборам. Постоянные выключения тока повреждают конструкцию самого реле и электронной техники.

Реальные примеры измерения напряжения

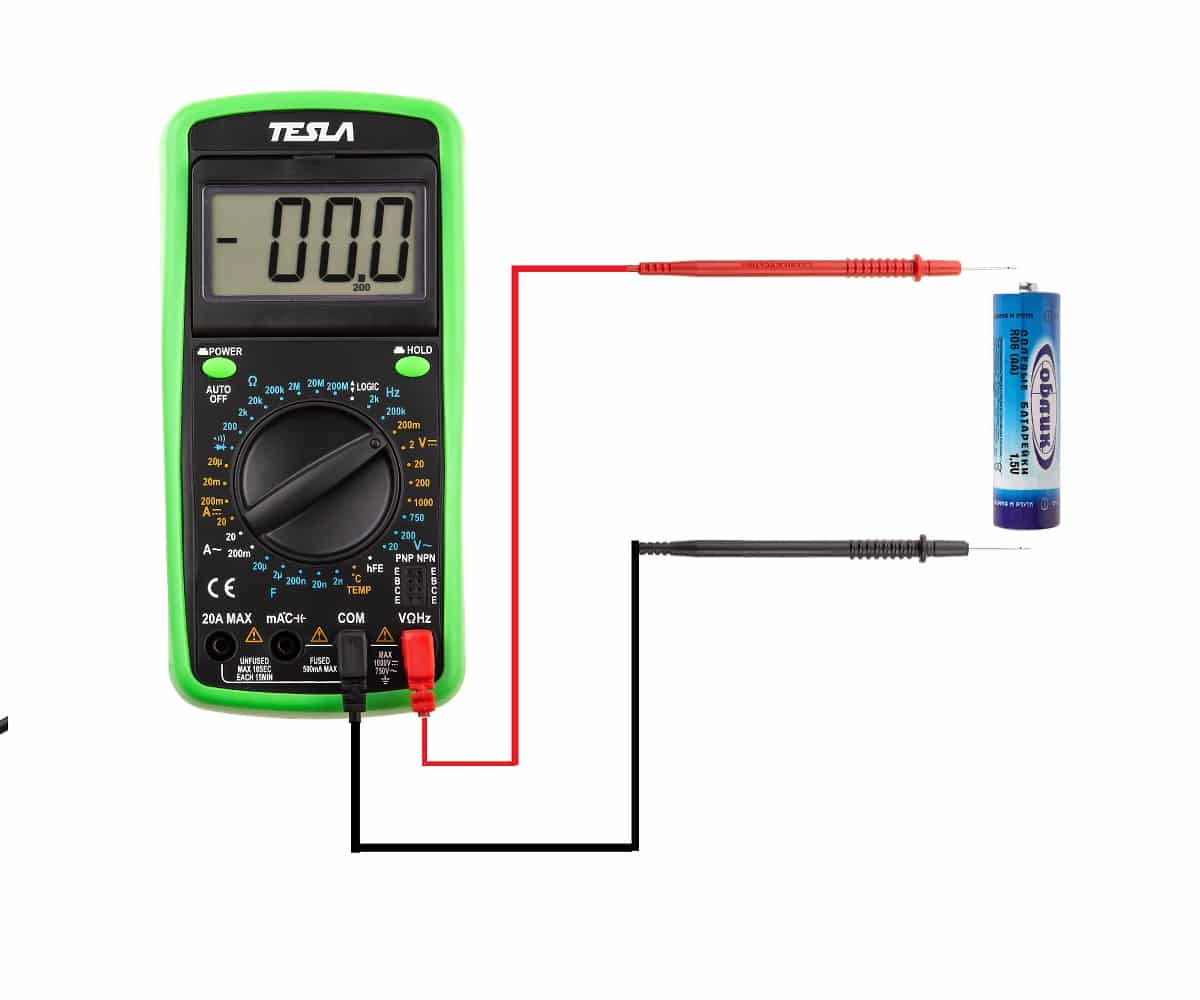

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

Рис. 4. Пример измерения напряжения на батарейке

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

Определение электрического напряжения

То есть электрическое поле должно было «протащить» электроны через нагрузку, и энергия, которая при этом израсходовалась, характеризуется величиной, называемой электрическим напряжением. Эта же энергия потратилась на какое-то изменение состояния вещества нагрузки. Энергия, как мы знаем, не пропадает в никуда и не появляется из ниоткуда. Об этом гласит Закон сохранения энергии. То есть, если ток потратил энергию на прохождение через нагрузку, эту энергию приобрела нагрузка и, например, нагрелась.

То есть, приходим к определению: напряжение электрического тока – это величина, показывающая, какую работу совершило поле при перемещении заряда от одной точки до другой. Напряжение в разных участках цепи будет различным. Напряжение на участке пустого провода будет совсем небольшим, а напряжение на участке с какой-либо нагрузкой будет гораздо большим, и зависеть величина напряжения будет от величины работы, произведенной током. Измеряют напряжение в вольтах (1 В). Для определения напряжения существует формула:

U=A/q,

где U — напряжение, A – работа, совершенная током по перемещению заряда q на некий участок цепи.

Измерение напряжения. Виды и принцип измерений. Особенности

Измерение напряжения на практике приходится выполнять довольно часто. Напряжение измеряют в радиотехнических, электротехнических устройствах и цепях и т.д. Вид переменного тока может быть импульсным или синусоидальным. Источниками напряжения являются химические элементы или генераторы тока.

Виды измерения напряжения

Напряжение импульсного тока имеет параметры амплитудного и среднего напряжения. Источниками такого напряжения могут быть импульсные генераторы. Напряжение измеряется в вольтах, имеет обозначение «В» или «V». Если напряжение переменное, то впереди ставится символ «

», для постоянного напряжения указывается символ «-». Переменное напряжение в домашней бытовой сети маркируют

На аккумуляторах и гальванических элементах при указании напряжения знак «-» не используют, а ставят только цифры, например, «1,5 В». На корпусе гальванического элемента обязательно присутствует обозначение «+» возле положительного полюса. В практических электротехнических измерениях применяются кратные единицы: милливольты, киловольты и т.д.

Переменное напряжение имеет полярность, которая изменяется с течением времени. В бытовой сети напряжение изменяет полярность 50 раз за секунду, что означает частоту 50 герц. Постоянное напряжение имеет неизменную полярность. Поэтому для замеров напряжений переменного и постоянного тока применяют измерительные приборы, имеющие отличие в устройстве – вольтметры. Они могут быть цифровыми или аналоговыми (стрелочные). Однако существуют универсальные приборы, которые способны измерить постоянное и переменное напряжение, не переключая режимы.

Для начала измерений измерительный прибор соединяют параллельно с выводами источника питания или нагрузки специальными щупами.

Кроме вольтметров для измерения напряжения используют электронные осциллографы.

Это приборы, предназначенные для измерения и контроля характеристик электрических сигналов. Осциллографы работают на принципе отклонения электронного луча, который выдает изображение значений переменных величин на дисплее.

Измерение напряжения в сети переменного тока

Согласно нормативным документам величина напряжения в бытовой сети должна быть равной 220 вольт с точностью отклонений 10%, то есть напряжение может меняться в интервале 198-242 вольта. Если в вашем доме освещение стало более тусклым, лампы стали часто выходить из строя, либо бытовые устройства стали работать нестабильно, то для выяснения и устранения этих проблем для начала необходимо измерение напряжения в сети.

Перед измерением следует подготовить имеющийся измерительный прибор к работе:

Проверить целостность изоляции контрольных проводов со щупами и наконечниками.
Установить переключатель на переменное напряжение, с верхним пределом 250 вольт или выше.
Вставить наконечники контрольных проводов в гнезда измерительного прибора, например, мультиметра. Чтобы не ошибиться, лучше смотреть на обозначения гнезд на корпусе.
Включить прибор.

На мультиметре выбрана граница измерений 700 вольт. Некоторые приборы требуют для измерения напряжения устанавливать в нужное положение несколько разных переключателей: вид тока, вид измерений, а также вставить наконечники проводов в определенные гнезда. Конец черного наконечника в мультиметре воткнут в гнездо СОМ (общее гнездо), красный наконечник вставлен в гнездо с обозначением «V». Это гнездо является общим для измерения любого вида напряжения. Гнездо с маркировкой «ma» применяется для замеров небольших токов. Гнездо с обозначением «10 А» служит для измерения значительной величины тока, который может достичь 10 ампер.

Если измерять напряжение со вставленным проводом в гнездо «10 А», то прибор выйдет из строя, или сгорит предохранитель. Поэтому при выполнении измерительных работ следует быть внимательным. Наиболее часто ошибки возникают в случаях, когда сначала измеряли сопротивление, а затем, забыв переключить на другой режим, начинают измерение напряжения. При этом внутри прибора сгорает резистор, отвечающий за измерение сопротивления.

Рассмотрим подробно как измерить силу тока электроприбором.

Для безопасности измерения потребляемого тока
электроприборами сделаем самодельный удлинитель с двумя розетками. После сборки получим удлинитель очень похожий на стандартный магазинный удлинитель.

Но если разобрать и сравнить между собой, самодельный и магазинный удлинитель, то во внутренней структуре четко увидим отличия. Выводы внутри розеток самодельного удлинителя соединены последовательно, а в магазином соединены параллельно.

На фотографии прекрасно видно, что верхние выводы соединены между собой проводом желтого цвета, а на нижние клеммы розеток подается сетевое напряжение.

Теперь приступаем к измерению тока, для этого вставляем в одну из розеток вилку электроприбора, а в другую розетку, щупы амперметры. Перед измерением тока
, не забываем прочитанную информацию про то, как надо правильно и безопасно измерять ток.

Теперь рассмотрим как правильно интерпретировать показания стрелочного амперметра. При измерении потребляемого тока
прибора стрелка амперметра остановилась на делении 50, переключатель был установлен на максимальный предел измерения в 3 Ампера. Шкала моего амперметра имеет 100 делений. Значит, легко определить измеренную силу тока по формуле (3/100) Х 50=1,5 Ампера.

В чем измеряется напряжение

Мы измеряем напряжение в единицах «Вольт», которые обычно обозначаются просто буквой «V» на чертежах и технической литературе. Часто необходимо количественно определить величину напряжения, это делается в соответствии с единицами СИ, наиболее распространенные величины напряжения, которые вы увидите:

мегавольт (мВ)
киловольт (кВ)
вольт (В)
милливольт (мВ)
микровольт (мкВ)

Напряжение всегда измеряется в двух точках с помощью устройства, называемого вольтметром. Вольтметры являются либо цифровыми, либо аналоговыми, причем последний является наиболее точным. Вольтметры обычно встроены в портативные цифровые мультиметровые устройства, как показано ниже, они являются распространенным и часто важным инструментом для любого электрика или инженера-электрика. Обычно вы найдете аналоговые вольтметры на старых электрических панелях, таких как распределительные щиты и генераторы, но почти все новое оборудование будет поставляться с цифровыми счетчиками в качестве стандарта.

Портативный цифровой мультиметр с функцией вольтметра

На электрических схемах вы увидите устройства вольтметра, обозначенные буквой V внутри круга, как показано ниже:

Классификация реле

Защитные реле классифицируются по 2 признакам:

по способу подключения к сети;
по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Дополнительные возможности

Стрелочным тестером можно измерять емкость конденсаторов, некоторые модели могут мерить температуру, определять исправность полупроводниковых элементов.

Встречаются мультимтеры со встроенным генератором испытательных сигналов на несколько (до десяти) частот.

У нормального производителя в комплект поставки входят:

прибор;
батарея на 1.5 В или 4,5 В;
пара измерительных щупов;
инструкция по эксплуатации.

При покупке нужно обратить внимание на соответствие стрелочного мультиметра стандарту безопасности 89/336/EEC. Диапазон проверки напряжения 500-1000 В, тока до 10 А

Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно

Диапазон проверки напряжения 500-1000 В, тока до 10 А. Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно.

Средним стрелочным мультиметором можно провести практически все измерения, необходимые в быту обычному человеку. Их функциональные возможности рассчитаны именно на это.

Вывод

Внутреннее сопротивление бывает не только у различных химических источников напряжения. Внутренним сопротивлением также обладают и различные измерительные приборы. Это в основном вольтметры и осциллографы.

Дело все в том, что если подключить нагрузку R, сопротивление у которой будет меньше или даже равно r, то у нас очень сильно просядет напряжение. Это можно увидеть, если замкнуть клеммы аккумулятора толстым медным проводом и замерять в это время напряжение на клеммах. Но я не рекомендую этого делать ни в коем случае! Поэтому, чем высокоомнее нагрузка (ну то есть чем выше сопротивление нагрузки R ), тем меньшее влияние оказывает эта нагрузка на источник электрической энергии.

Вольтметр и осциллограф при замере напряжения тоже чуть-чуть просаживают напряжение замеряемого источника напряжения, потому как являются нагрузкой с большим сопротивлением. Именно поэтому самый точный вольтметр и осциллограф имеют ну очень большое сопротивление между своими щупами.
