Определение наведенного напряжения в электрике и защита от него

Описание и принцип работы

Указатель высокого и низкого напряжения – это универсальный прибор переносного типа, который предназначается для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств. Самыми распространенными на сегодняшний день считаются следующие указатели напряжения:

УВН 10.
УНК.
УВНК-10.
BN-020022 Profipol Benning.

Указатель напряжения с дисплеем

Индикатор напряжения необходим при работе на различных предприятиях или выезде электромонтажников на объект. Главное отличие указателя напряжения от стандартных измерителей заключается в том, что он может определить только наличие нагрузки, но не ее показатели. В основном самыми распространенными являются указатели напряжения до 1000 Вольт.

Такие изделия могут быть однополюсными или двухполюсными. Схема у них общая, но область применения отличается. В процессе работы устройства с двумя полюсами его нужно подключать к двум токоведущим жилам или контактам. Однополюсный указатель в свою очередь следует подключать только к одной жиле. Чтобы получить более точные показатели необходимо использовать двухполюсные указатели. Их называют высоковольтными и используют в процессе проведения сложных работ.

УН ПИН-90

Кроме этого, в специализированных магазинах вы также можете найти и бесконтактный указатель. Проверка напряжения будет проводиться без подключения к токоведущим контактам. Это значительно увеличивает безопасность в процессе определения напряжения. На таких устройствах вы можете найти цифровую индикацию. На ней отмечается не только наличие вольтажа, но и приблизительный размер.

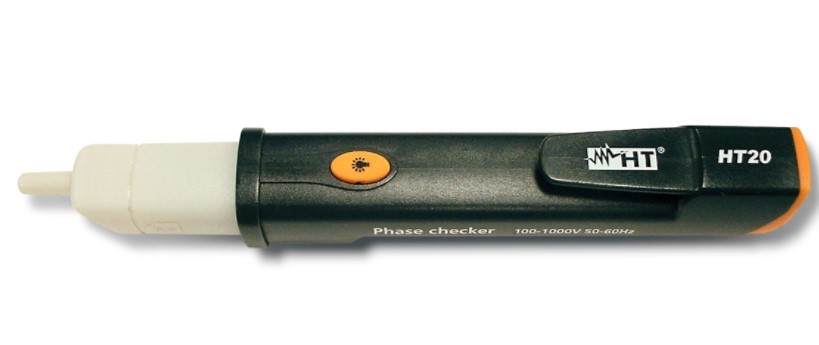

Однополюсный указатель напряжения HT20

Также вы можете встретить переносные модели на батарейках или те, которые требуют подключения к сети. К таким указателям напряжения относят следующие приборы:

Контакт 55ЭМ.
УВНУ-10 кв СЗИП.
ЭЛИН-1-С3-ВЛ.

При выборе переносных устройств питание будет осуществляться с помощью 2 и более батареек. В моделях УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон питание осуществляется с помощью аккумулятора. Это позволяет использовать прибор на выезде, если сеть электропитания расположена далеко.

Принцип работы подобных приборов достаточно прост. При подключении к сети происходит сравнивание потенциалов. Это повышает или понижает сопротивление в резисторах указателя. В результате этого индикатор, который потребляет небольшие доли ампер загорается или издает звуковые сигналы. Если индикатор в указателе напряжения молчит тогда это означает, что нагрузки нет. В некоторых ситуациях можно наблюдать затухание сигнала. Это говорит о том, что в проводах присутствовала остаточная энергия.

что такое наведенное напряжение и как от него защититься

Так что же такое наведенное напряжение?

Не секрет, что этому есть соответствующее определение, гласящее, что это опасное для жизни напряжение, возникающее вследствие электромагнитного влияния на отключенных проводах и оборудовании, расположенных в зоне другой действующей воздушной линии или контактной сети.Приводя пример, одним из наиболее травмоопасных участков работы на железнодорожном транспорте является контактная сеть переменного тока. Именно здесь электромонтеры ежедневно подвергаются риску, сталкиваясь с таким опасным поражающим фактором, как наведенное напряжение. Этот фактор появляется за счет электростатической или электромагнитной наводки, возникающей на отключенной контактной сети (контактных проводах, волноводах и т. п.).Здесь же и риск попадания под наведенное напряжение персонала, работающего на грозозащитных тросах и проводах воздушных линий электропередачи (ВЛ), а также на элементах отключенного оборудования станций и подстанций. При этом величина наведенного напряжения может многократно превышать допустимое действующими нормами значение (25 В), а значит, возникает опасность для жизни.Переходя к правилам техники безопасности, обслуживающий персонал обязан заземлять, например, участок контактной сети, на котором проводятся работы. Если при выполнении работ заземление по каким то причинам оказывается нарушенным или неустановленным, работающие могут попасть под действие наведенного напряжения. Это заканчивается электротравмой со смертельным исходом или сильным болевым раздражением, особенно опасным при высотных работах. Такая же проблема существует и при эксплуатации воздушных линий электропередачи.Во всех приведенных и не только случаях оправдано применение дополнительных средств индивидуальной защиты (СИЗ).

Тогда как же защититься от наведенного напряжения.

Эффективным дополнительным СИЗ от наведенного напряжения является шунтирующий комплект Эп-4(0) Тесла. Принцип действия которого заключается в шунтировании им тока, проходящего через тело попавшего под наведенное напряжение человека. Происходит это за счет малого электрического сопротивления комплекта (до 0,1 Ом), которое на 4-5 порядков ниже расчетного электрического сопротивления тела человека (1 кОм).Сегодня комплект Эп-4(0) Тесла прошел комплекс лабораторных испытаний, проводившихся в НИИ МТ РАМН, ОАО «ВНИИЖТ», ОАО «ВНИИЖГ», МЭИ, Научно-исследовательском центре высоковольтной аппаратуры (НИЦ ВВА). Кроме того, были проведены полевые испытания на грозозащитном тросе ВЛ 750 кВ. Результаты испытаний показали, что величина наведенного напряжения, при котором Эп-4(0) Тесла обеспечивает гарантированную защиту человека от электротравмы, составляет 10-12 кВ. Величина тока, протекающего через тело человека, в этом случае составляет от нескольких микроампер до десятых долей миллиампера, что ниже порога чувствительности человека при частоте 50 Гц (1,5 мА).Комплект Эп-4(0) Тесла рассчитан на протекание «в обход» тела человека тока величиной до 100 А в течение одной двух минут. При этом нагрев комплекта не приводит к разрушению его защитных элементов и не вызывает дискомфортных ощущений у пользователя. Все это свидетельствует о способности Эп-4(0) Тесла защищать персонал при попадании под напряжение, наведенное емкостным и индуктивным путем, когда величина тока может достигать десятков ампер. Комплект, похожий на обычную спецодежду, включает в себя специальную электропроводящую обувь, рабочий костюм и перчатки.

Особенности устройства

Устройство мегаомметра стандартного типа представлено генератором, переключателем, выставляемым на необходимые пределы измерения, измерительной головкой, токоограничивающими резисторами.

Перечисленные детали правильно удерживаются в прочном диэлектрическом корпусе, оснащенном ручкой для удобства перемещения, генераторной рукояткой складывающегося типа. Для начала выработки напряжения она изначально раскладывается и раскручивается. Корпус оснащен тумблером с клеммами выходного типа, к ним и подводятся соединительные провода. Выделяется три выхода со значением на экран (Э), линию (Л), землю (З):

Что касается клемм на электронном мегаомметре с обозначением «Л «и «З», они задействуются в ходе работы всегда при необходимости замера изоляционного сопротивления относительно контура земли.
Вывод «Э» предназначается для нейтрализации действия токов утечки во время проведения измерения между параллельными жилами, аналогичными им токоведущими частями. Данная клемма функционирует в паре с измерительным устройством с экранированными концами, соединяется с экраном или кожухом. Она помогает выполнить самые точные замеры.

Вам это будет интересно Буквенное обозначение элементов на электрических схемах

Если рассматривать специфику работы изделий с внешними и внутренними источниками, они практически ничем не отличаются от конструкций, оснащенных ручкой. Выдача напряжения на схему запускается нажатием соответствующей кнопки с последующим ее удерживанием. Некоторые модели устройств способны одновременно подавать различные комбинации напряжения, для чего нужно одновременно работать с несколькими пусками.

Мегаомметры различны по описанию, выходной мощности. С помощью одних устройств диагностируется изоляция на высоковольтном оборудовании. Другие приборы уместны для работы (проверить изоляцию) только с бытовой проводкой. Соответственно, такие изделия отличаются по размерам, общим масштабам.

Явление в быту

Несмотря на сравнительно небольшое напряжение, используемое для бытовых электросетей, наводка токов может возникнуть и внутри дома или квартиры. Достаточно часто это можно видеть на светодиодных лампах или лентах, чей провод включения проходит рядом с кабелем, который находится под напряжением, он и производит наводку напряжения на провод или сами лампы. Под влиянием наведённого тока лампочки начинают светиться.

Также в качестве примера можно рассмотреть розетку при обрыве провода ноля в ней. При использовании индикатора можно обнаружить в розетке две фазы, несмотря на то, что она подключена к однофазной домашней сети. Для исчезновения второй фазы достаточно устранить обрыв.

Схема

Это интересно: Монтаж контура заземления: излагаем главное

Природа явления

Суть наведённого напряжения в том, что в обесточенном проводнике, который находится рядом с источником электромагнитного поля, возникает опасный потенциал. Источником излучения может стать находящаяся рядом с обесточенным проводом линия ВЛ или другое оборудование, создающее такое поле.

Наиболее ярким примером будет рассмотрение наведённого напряжения на ВЛ (воздушной линии электропередачи). При отключении одного провода от источника тока рядом находящийся провод электропередачи имеет электромагнитное поле, которое, в свою очередь, создаёт потенциал в обесточенном проводнике. Этот потенциал вполне может принимать опасные для здоровья и жизни значения, особенно при расположении рядом мощного источника магнитного поля.

Значение потенциала зависит лишь от рабочего напряжения, токов нагрузки и общего расположения относительно друг друга. Потенциал условно представлен суммой электромагнитной и электростатической частей:

Электростатическая составляющая наведённого потенциала обусловлена воздействием на проводник электрического поля рядом расположенного источника, в нашем случае это оставшийся в работе провод. Номинальное значение этого параметра зависит только от электрического потенциала влияющей ВЛ, это значение постоянно наводится действующим рядом источником поля. Наводка осуществляется на всем протяжении отключённого от источника тока проводника. Для снижения её до безопасного уровня достаточно заземлить её на любом участке сети;
Электромагнитная часть, она появляется от воздействия магнитных полей, которые создают токи фазных проводов. Отсюда её нестабильность, особенностью проявления этой составляющей служит то, что её значение неизменно на всем протяжении участка сети и не зависит от заземления или изоляции провода от земли. Наводка в этом случае не зависит от включённой линии, а только от параметров магнитного поля и отдаления. При изменении расположения или числе точек заземления на ВЛ меняется лишь расположение точки нулевого потенциала. Само же наведённое напряжение остаётся прежним.

Пикового значения электромагнитная часть достигает на концах взаимного влияния линий, на нашем примере это расположение отключённых линейных разъединителей. В этих точках и измеряется его значение. Стоит отметить, что даже в процессе определения значения обязательно заземление обоих концов ВЛ. Класс оборудования, применяемого для измерения значений и параметров тока, подбирается, исходя из расчётных параметров потенциала, чаще всего используются приборы с пределом измерения не менее 0,5-1 кВ.

В процессе измерения потенциала обязательно соблюдение правил техники безопасности, ввиду того что вольтаж может иметь значение намного выше расчётного. Нарушение правил техники безопасности чревато электротравмой или ожогами.

Понятно, что электростатическую составляющую можно легко исключить и тем самым обеспечить безопасность работы по обслуживанию или ремонту отключённого провода. Но с электромагнитной частью потенциала справиться не так легко. Одним из вариантов борьбы с ним служит процесс разделения линии на отдельные участки, электрически не связанные между собой, либо работы под воздействием напряжения. Согласно нормам ПУЭ, номинальное значение до 25В считается формально неопасным и позволяет проводить работу при строгом следовании правилам техники безопасности .

Тем не менее, на сегодняшний день существует мнение, что требования Правил охраны труда на электрообъектах несколько устарели. Ряд специалистов считает, что заземление воздушной линии электропередачи в одной точке и такелажная схема не обеспечивают безопасность монтажников. По этой причине требуются другие способы обеспечения защиты ремонтных бригад при работе.

Важно! Нужно отметить, что несмотря на приведённый пример, источником наводки тока может служить не только рядом расположенная ВЛ, это просто наиболее яркий случай возникновения этого потенциала. Наведённые токи могут возникнуть в любом проводнике при наличии рядом работающего оборудования, создающего электромагнитное поле, в том числе генератора или трансформатора

Работа на ВЛ

Определение наведенного напряжения

Со статикой определились, формально можно вычислить значение ЭДС для каждого участка работы. Однако при наличии нормального заземления (по краям и в точке работ), опасность практически нулевая.

А вот с электромагнитным наведением придется потрудиться. Если участок относительно небольшой, можно просто замерять разницу потенциалов на концах пассивного проводника.

Разумеется, все измерения проводятся при наличии нормальной токовой загрузки влияющей линии. То есть при условиях, когда наведенное напряжение достигает максимального значения.

Методика измерения следующая:

Общий принцип сводится к замеру разницы потенциалов между реальной «землей» и предполагаемой точкой нулевого потенциала, то есть временным заземлением обесточенного проводника. Расстояние от «земли» до точки нулевого потенциала должно быть не менее 15–20 м.

К измерительному зонду присоединяется гибкий медный провод, сечение которого позволяет выполнять работы с таким напряжением. Второй конец проводника соединяется с измерительным прибором. Вторая клемма прибора соединяется с реальной «землей».

Измерение проводится минимум двумя работниками. Один находится у прибора, а второй набрасывает зонд на измеряемый проводник.

Точки замера определяются перед началом операции, значение методично фиксируется первым оператором на графике.

При переходе на иной участок, схема измерения разбирается, демонтируется временное заземление. Оборудование переносится на новое место, где монтируется снова, с учетом зоны проведения измерений.

Решения принимаются в случае, когда на проводниках и стальной обвязке (растяжки, бандажи, и прочее) остается напряжение выше 42 вольт.

Меры безопасности при определении наведенного напряжения

Персонал должен иметь группу электробезопасности не менее III, а руководитель работ не менее IV.
Желателен опыт работы по монтажу и обслуживанию линий молниезащиты и силовых линий.
Вокруг зоны проведения измерений организуется периметр безопасности.
В целях безопасности, нулевой кабель в измеряемой группе, принято считать находящимся под напряжением.
Начало и окончание работ оформляются документально.
Запрещается проводить измерения в условиях осадков, сильного тумана, недостаточной видимости, сильном ветре.
Если на измеряемом участке обнаруживается повреждения опоры, изолятора или высоковольтного кабеля, работы прекращаются до устранения проблемы.

Что это такое?

Под термином «наведенное напряжение» скрывается потенциал, который возникает в зоне электромагнитного влияния действующих электроустановок или проводников электротока.

Такая наводка может возникать в зоне высоковольтных линий, электрических установок высокого U и даже бытовой сети. Явление наведенного напряжения состоит из 2-х составляющих, которые рассмотрим подробнее.

Электростатика

Создание потенциала объясняется распространением электрического поля от источника электричества, находящегося в непосредственной близости.

Наибольшее воздействие характерно для двух проводов, которые расположены рядом и находятся параллельно друг относительно друга. При этом один находится под U, а второй нет.

Величина наведенного напряжения зависит от следующих аспектов:

Размер разности потенциалов.
Расстояние от источника питания с напряжением до другого элемента.

Для лучшего понимания систему можно сравнить с одним или несколькими конденсаторами. Формально наводка формируется по всей длине проводника.

Во избежание накопления заряда необходимо заземлить отключенный проводник. В таком случае наведенное напряжение пойдет в землю, а работа будет безопасна для человека.

Для расчета статического напряжения необходимо перемножить два элемента:

Коэффициент емкостного воздействия. Его размер можно получить в справочнике, а сам параметр зависит от расстояния до источника U и типа проводника.
Рабочее напряжение.

Чем больше U и чем ближе находится проводник, тем выше наведенный параметр.

Для расчета максимального наведенного напряжения применяется формула:

Электромагнитная составляющая

Существует еще один тип наводки — ЭМ наведенное напряжение. Его суть состоит в распространении магнитного поля на определенной территории во все стороны от проводника.

Чем сильнее ЭМ поле, тем выше наведенное U в отключенном проводнике.

Наведенная ЭДС в отключенной линии электропередача будет равна:

При заземлении проводника в месте соединения с землей потенциал будет равен нулю, но по мере удаления от этого места он увеличится. Это означает, что максимальный параметр разницы потенциалов будет на наиболее удаленных концах линии (ВЛ или КЛ).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Самостоятельный ремонт электрочайника, полезные советы

Напряжение в точке х относительно земли будет равно:

Почему возникает наведенное напряжение

Во многих случаях наведенное напряжение появляется на обесточенных воздушных линиях электропередач, выведенных из эксплуатации в ремонт. Основным условием его возникновения считается электромагнитное поле, расположенное возле высоковольтной линии. Данная воздушная линия, проходящая параллельно с отключенной линией, производит наведение стороннего потенциала. Это и будет наиболее простым ответом на вопрос, что такое наведенное напряжение.

Значение этого параметра постоянно изменяется, в зависимости от влияния определенных факторов, таких как протяженность участка, расстояние до фазных проводов, те или иные метеорологические условия. Потенциал, наведенный на отключенную воздушную линию, состоит из двух активных составляющих – электромагнитной и электростатической.

Электромагнитная составляющая образуется под влиянием магнитного поля. Само поле, в свою очередь, возникает под действием тока, протекающего по высоковольтной линии, расположенной рядом. Его величина будет оставаться неизменной даже при наличии заземления, устроенного в нескольких местах. Под действием заземления может измениться лишь место, где расположена точка с нулевым потенциалом.
Электростатическую часть, наоборот, можно нейтрализовать с помощью заземляющей системы, которая устраивается на концах линии и в местах проведения работ. Величина наведенного напряжения снижается, если заземление выполнено хотя-бы в одной точке высоковольтной линии.

Теоретически возникновение наведенного напряжения происходит в следующем порядке. Если по проводнику течет переменный ток, то вокруг него будет создаваться электромагнитное поле. Интенсивность поля будет снижаться при постепенном удалении от проводника.

Кроме того, в электромагнитном поле наблюдается изменение пульсаций, когда направление и величина тока также изменяются. Если в зону действия поля попадет какой-либо другой проводник, в нем будет индуцировано наведенное напряжение. Значение напряжения определяется с помощью подключенных измерительных приборов. Таким образом определяется степень опасности для работающего персонала.

Например, если отключенная высоковольтная линия будет находиться под напряжением, не превышающим 25 вольт, ремонтные работы можно выполнять в обычных защитных средствах. Когда это значение будет превышено, потребуется проведение специальных технических мероприятий, использование дополнительных средств защиты.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Какие критерии учесть при выборе?

Перед тем, как купить сигнализацию, большинство заказчиков целесообразно интересуются вопросом, что учесть при выборе охранной системы. Есть несколько критериев, определяющих надежность и эффективность данных устройств:

Тип сигнализации — автономная или активная.
Способ подключения датчиков (проводное соединение или радиочастотная связь).
Чувствительность датчиков, что особо важно, если в доме есть домашние животные, при движении которых будет подаваться ложный сигнал тревоги.
Количество и тип охранных рубежей (площадь территории, на которой действует датчик сигнализации).
Возможность работы сигнализации при отсутствии электроэнергии.

Технические характеристики

Таблица 2 — Метрологические и технические характеристики измерителей

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, В — режим «до 500 В» (без высоковольтного щупа) — режим «до 15 кВ» (с высоковольтным щупом)	от 0,05 до 500 (поддиапазоны: от 0,05 до 9,99 от 10,0 до 99,9 от 100 до 500 от 20,0 до 15000 (поддиапазоны: от 20,0 до 99,9 от 100 до 999 от 1000 до 9990 от 1000 до 15000
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц — режим «до 500 В» в диапазоне от от 0,05 до 0,1 В в диапазоне от 0,1 до 500 В	не нормируется ±(0,03-иизм+0,002-Ик)*
— режим «до 15 кВ» в диапазоне от от 0 до 199 в диапазоне от 200 до 15000 В	не нормируется ±(0,03-иизм+0,002-Ик )*
Входное сопротивление постоянному току, МОм — режим «до 500 В» — режим «до 15 кВ»	5 ,5
Допускаемое отклонение входного сопротивления, %	±10
Напряжение питания, В: постоянного тока (2 элемента ААА (2х1,5 В)	3,0
Максимальный ток потребления, мА	80
Ток потребления в отключенном состоянии, мкА, не более	4
Время установления рабочего режима, с, не более	8
Габаритные размеры измерителя (блок индикации с рабочей частью и с установленным щупом высоковольтным) мм, не более
— высота	95
— ширина	160
— длина	680
Габаритные размеры измерителя в потребительской таре, мм, не более
— высота	240
— ширина	240
— длина	1200
Масса измерителя, кг, не более	0,85
Масса измерителя в потребительской таре, кг, не	8,0
более
Средняя наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	5
Условия эксплуатации:
— температура окружающей среды, °С	от -30 до +50
— относительная влажность при 25 °С, %	от 30 до 98
— атмосферное давление, кПа	от 60 до 106,7
*Примечание: иизм — измеряемое значение напряжения,
ик- конечное значение поддиапазона измерений напряжения (9,99 В; 99,9 В; 500 В; 999 В;
9,9 кВ; 15,0 кВ)

Прибор в применении

В основу принципа работы мегаомметра положен закон Ома для отдельного участка цепи. Измерение осуществляется за счет элементов, помещенных в единый корпус. Основа — источник напряжения, имеющий откалиброванную постоянную величину. Дополнением выступают выходные клеммы, непосредственно определитель тока.

Модели от разных производителей кардинально отличаются по конструкции источника, но имеют одно назначение. В бюджетных вариантах и выпущенных в годы СССР агрегатах присутствуют обыкновенные динамомашины ручного типа. Усовершенствованные аналоги оснащены встроенными или внешними источниками. Выходная мощность генератора и его напряжение изменяется в широких диапазонах или же остается в неизменном фиксированном состоянии. К клеммам описываемого устройства подводятся провода, встроенные в измеряемую цепь. Для обеспечения более надежного контакта задействуются зажимы, называемые «крокодилами».

В электрической обозначенной схеме обязательно присутствует амперметр, который определяет величину тока по цепи. Напряжение отображается в точном значении, соответственно, и шкала на измерительном приборе размечается в необходимых единицах сопротивления — килоомах или мегаомах. Существуют мегаомметры с табло, на котором одновременно отображаются оба значения, выводимых на удобный дисплей.

Последствия удара током

И хотя любой опасный ток в большинстве случаев для человека будет опасен, последствия его воздействия имеют ряд различий. Это зависит от той системы организма, на которую пришелся основной урон:

Нервная. В этом случае может быть потеря сознания или памяти, в особых случаях навсегда. Если было оказано воздействие на нервы, то может произойти нарушение чувствительности или двигательной активности как таковой. Существует также прецеденты, когда появляются патологические рефлексы и постепенное исчезновение физиологических. В случаях воздействия высокого напряжения, происходит расстройство ЦНС и дальнейшее торможение всех центров, отвечающих за дыхательной и сердечной деятельностью.
Сердечно-сосудистая. Здесь основу составляет функциональный вред, который представляет собой синусовую аритмию и тахикардию, а также блокады и экстрасистолия. Возможно также внутреннее кровотечение за счет повреждения стенок сосудов.
Органы чувств. В основном это шум в ушах или снижение чувствительности конечностей. Может быть также разрыв барабанных перепонок и глухота. При повреждении глаз есть вероятность возникновения кератита, хориоидита и катаракты.
Долгосрочный вред. Удар током не всегда проходит бесследно даже после устранения вреда, наступившего сразу. Так, у человека в дальнейшем может возникнуть невриты или трофические язвы. В рамках сердечно-сосудистой системы происходят нарушения в проводимости импульсов. Ожоги, причиной которых стал электрический удар, заживают, однако в редких случаях развивают деформацию опорно-двигательного аппарата. Последующее воздействие тока способно спровоцировать артериосклероз или вегетативные изменения.

Опасность составляет также и то, что полностью вылечить человека после такого можно не всегда. В особых случаях тяжело даже нивелировать пассивные боли, которые испытывает человек.

Избежать вреда от тока намного проще, чем может показаться. Использовать устройства, что соблюдают ПЭУ, а также не трогать электроприборы мокрыми руками — базовые требования безопасности — позволят значительно снизить вероятность удара.

Наведенное напряжение. Причины возникновения и опасность

Наводка напряжения на линиях воздушной электропередачи возникает не так уж редко. Это наведенное напряжение также возникает в бытовых условиях и в электроустановках, связанных с линиями электропередач. Это явление создает такую же опасность для жизни человека, как и рабочее напряжение. Для того, чтобы правильно защитить себя от такого опасного явления, необходимо рассмотреть природу его появления.

Наводка в квартире

На данный момент многие специалисты утверждают, что наведенное напряжение также может возникать в квартире и в доме в сети 220 Вольт. «Наводка» в большинстве случаев будет проявляться в кабеле приложенным рядом с проводом, по которому будет протекать ток. Например, когда при включенном выключателе на диодных лампочках еле заметное свечение. Произойти подобная ситуация в большинстве случаев может из-за того, что рядом с проводом будет проложен проводник с фазной жилой.

В результате воздействия электромагнитного поля и будет возникать небольшая наводка. Ее величины будет вполне достаточно для того, чтобы осветить небольшие светодиоды. Иногда наводка также может возникать и в розетке. Возникает она в том случае, если происходит, обрыв нулевого провода. Чтобы более детально ознакомиться с примером влияния наводки, вам необходимо посмотреть видео.

Теперь вы точно знаете, что такое наведенное напряжение и чем оно опасно для жизни человека. Надеемся, что эта информация была полезной и интересной.

https://youtube.com/watch?v=1jiTO0ZqxgQ

Наведенное напряжение. Причины возникновения и опасность

Наводка в квартире

Меры защиты

Учитывая то, что наведённые токи могут достигать предельно опасных значений, особенно на участках ВЛ или в электроустановках, при их обслуживании следует применять меры защиты :

использовать сигнализаторы напряжения;
обеспечивать безопасный уровень напряжения на участках, где предстоит работа;
использовать защитную одежду, диэлектрические коврики и т.п.;
пользоваться указателями напряжения, универсальными электроизолирующими штангами для оценки значений токов наводки.
применять приспособления для снятия напряжений.

Перед проведением работ на линиях с наводкой устанавливайте переносные заземления с двух сторон повреждённого участка ВЛ на небольшом расстоянии. Заземляйте провода с поверхности земли, используя изоляционные штанги. Выдерживайте расстояния срабатывания защиты заземлений.

На рисунке 5 показано как влияет расстояние от заземления на снижение наведённого напряжения.

Рис. 5. Снижение наведённого напряжения

Измерение напряжения проводите в изолирующих перчатках и ботах, а измерительные приборы располагайте на ковриках или подставках. Используйте только те измерительные устройства, которые предназначены для указанных целей и рассчитаны на измерение в соответствующих пределах. Помните, что штатные защитные приспособления для наведённого тока не предназначены. Нельзя проводить измерения в условиях тумана, осадков, а также при сильном ветре.

Всегда проверяйте наличие фазного тока на всех проводах. Если с помощью прибора УПСФ-10 вы определили линейное рабочее напряжение, то использовать переносное заземление запрещается.

В целях безопасности всегда считайте нулевой кабель таким, что находится под напряжением.
