Что такое «ватт»

Системная единица ватт (Вт, W) используется при измерении мощности, теплового потока, потока звуковой энергии, постоянного электрического тока, активной, реактивной и полной мощности переменного электрического тока, потока излучения и потока энергии ионизирующего излучения.

Названа в честь изобретателя-механика, создавшего паровую машину – Джеймса Уатта (Ватта). Данная единица измерения была принята в 1882 году, и сменила применявшиеся до этого времени лошадиные силы. В СИ ватт введён в 1960 году.

Поскольку потребляемая мощность является основной характеристикой электроприборов, на всех подобных приборах или в инструкциях к ним содержится информация о мощности в ваттах.

Для измерения мощности существует прибор – ваттметр. Ватт – это мощность, при которой за 1 сек. совершается работа в 1 джоуль. Различают механическую, тепловую и электрическую мощность.

В разделе «Справочная информация» различные термины используются для описания технических характеристик оборудования, которое неподготовленный человек не может легко понять.

Подбор номинала автоматического выключателя

КПД источника тока

Для решения практических задач при подключении нескольких потребителей к стандартной домашней сети 220 V рассчитывают суммарную силу тока в отдельных линиях.

Порядок вычислений для одного бытового кондиционера:

мощность потребления – 1 250 Вт;
cosϕ – 0,75;
I = 1 250/ (220 * 0,75) = 7,58 А.

Аналогичным образом делают расчет других потребителей. Менее мощные устройства объединяют в блок для подключения к одной линии. Делают необходимые коррекции с учетом размещения, чтобы экономно расходовать кабельную продукции. Подходящий автомат выбирают из стандартного модельного ряда в большую сторону номинала (с запасом по силе тока).

Далее проверяют соответствие проводников. Площадь сечения вычисляют по известной геометрической формуле:

S = ¼ * π * d2.

Далее по таблице из ПУЭ выбирают подходящий вариант. Для представленного выше примера при подключении только одного кондиционера достаточно применить медный проводник с площадью сечения 1,5 мм кв. Этого достаточно для длительного пропускания тока силой до 19 А.

Что такое мощность постоянного тока

Приведенные выше формулы без корректирующих коэффициентов применяют для расчета схем с подключением к источнику постоянного тока. С помощью обычного мультиметра при соответствующем положении переключателя определяют сопротивление подключенной нагрузки. Последовательным подключением измерительного прибора проверяют силу тока, параллельным – напряжение. Чтобы выяснить, сколько будет потрeбллять такая схема, пользуются формулами:

P = I * U или P = U2/ R = I2 * R.

К сведению. При подключении АКБ в режиме зарядки направления тока в источнике и нагрузке совпадают. Мощность электрическая в этом случае потрeбляется нагрузкой. При противоположном направлении токов энергия поглощается источником ЭДС.

Индуктивная

Знакомым всем примером индуктивной нагрузки является электродвигатель, в нём не весь проходящий электрический ток тратится на вращения. Часть расходуется на создание электромагнитного поля в обмотке или теряется в медном проводнике, эта составляющая мощности называется реактивной.

Реактивная мощность не тратится на совершение работы напрямую, но она необходима для функционирования оборудования.

Кстати, индуктивные электрические плиты, которые так хотят заполучить многие домохозяйки, также используют реактивную мощность, в отличии от обычных электроплит, в которых нагреваются ТЭНы, те чисто резистивные.

Электрические величины

Ом

Международный ом — сопротивление, оказываемое неизменяющемуся электрическому току при температуре тающего льда ртутным столбом, имеющим повсюду одинаковое поперечное сечение, длину 106,300 см и массу в 14,4521 г 0м подразделяется на 1 000 000 микромов 1000 000 омов составляют мегом

Ампер

Международный ампер — сила неизменяющегося электрического тока, который отлагает 0,00111800 г серебра в секунду, проходя через водный раствор азотно-кислого серебра. Ампер подразделяется на 1 000 миллиампер или на 1 000 000 микроампер

Вольт

Международный вольт — электрическое напряжение, которое в проводнике, имеющем сопротивление в один ом, производит ток силою в 1 ампер. Вольт подразделяется на 1 000 милливольт или на 1 000 000 микровольт

Ватт

Международный ватт — мощность неизменяющегося электрического тока силою в 1 ампер при напряжении в 1 вольт. 1 000 ватт составляют киловатт

Кулон

Международный кулон (или ампер-секунда) — количество электричества, протекающее по проводнику в течение одной секунды при токе силою в 1 ампер. 3 600 кулонов составляют ампер-час

Джоуль

Ваттсекунда (международный джоуль) — работа, совершаемая электрическим током в течение 1 секунды при мощности тока в 1 ватт. 3 600 ваттсекунд составляют ваттчас, 100 ваттчасов составляют гектоваттчас, 1 000 ваттчасов составляют киловаттчас

Фарада

Международная фарада — емкость конденсатора, заряжаемого до напряжения в 1 вольт одним кулоном. Фарада подразделяется на 1 000 000 микрофарад

Генри

Международный генри — самоиндукция цепи, в которой индуктируется напряжение в 1 вольт при изменении тока в этой цепи со скоростью 1 ампера в секунду. Генри подразделяется на 1 000 миллигенри или на 1 000 000 микрогенри

При обычных практических электрических измерениях слово — «международный» в названиях электрических единиц может опускаться

Приборы для измерения мощности

В зависимости от целевого назначения и диапазона частот ваттметры классифицируют на несколько видов:

низкочастотные (и постоянного тока);
радиочастотные;
оптические.

Ваттметры радиодиапазона, исходя из назначения, бывают двух типов:

проходящей мощности, которые включают в разрыв линии передачи;
поглощаемой мощности, предназначенные для подключения к концу линии и играющие роль согласованной нагрузки.

Согласно методу функционального преобразования измерительной информации и ее отображения для оператора, ваттметры подразделяют на следующие группы:

аналоговые (показывающие и самопишущие);
цифровые.

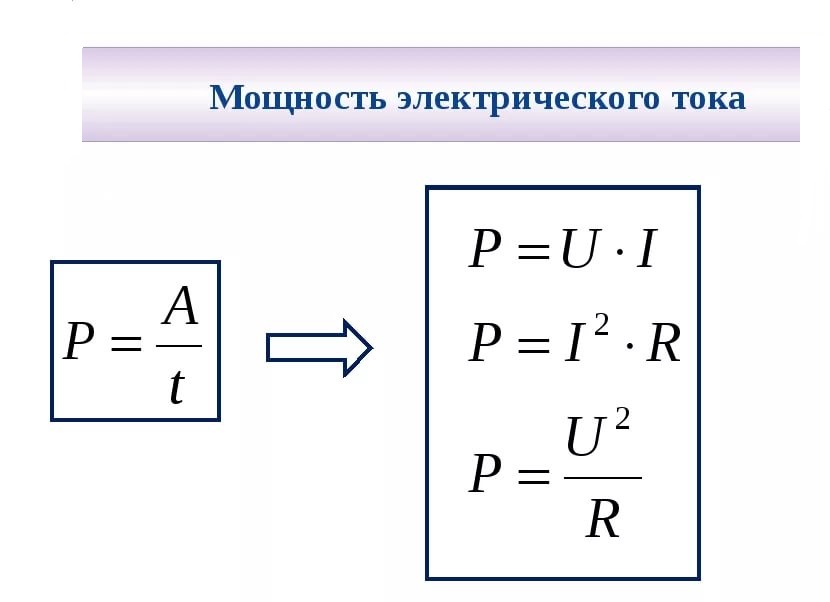

Формула мощности для постоянного электрического тока

Поэтому формулы мощности в электронике имеют вот такой вид:

Отсюда A=IUt

где,

А — это полезная работа, Джоули

t — время, секунды

U — напряжение, Вольты

I — сила тока, Амперы

P — собственно сама мощность, Ватты

R — сопротивление, Омы

Как вы можете заметить, формула P=I2 R говорит нам о том, что не всегда на маленьком сопротивлении вырабатывается большая мощность и то, что мощность очень сильно зависит от силы тока. А как поднять силу тока? Добавить напряжения ;-). Закон Ома работает всегда и везде.

А из формулы P=U2/R, можно увидеть, что чем меньше сопротивление и больше напряжение в цепи, тем больше мощность будет выделяться на нагрузке. А что такое выделение мощности на нагрузке? Это может быть тепло, свет, какая-либо механическая работа и тд. Короче говоря, выработка какой-либо полезной энергии для наших нужд.

Косинус фи и активная нагрузка

Давайте проведем еще один опыт. Возьмем лампу накаливания на 220 Вольт и подцепим ее через ваттметр в сеть. Так как лампочка накаливания у нас не обладает ни индуктивностью, ни емкостью, то на графике синусоида силы тока и напряжения будет примерно выглядеть вот так. То есть синхронно:

Фи в этом случае равен нулю (сдвига фаз между ними нет). Вспоминаем школьный курс тригонометрии и помним, что косинус нуля – это единичка!

Проверяем на опыте.

Power Factor, он же косинус фи, высвечивает единичку. Все верно!

Замеряем потребляемую силу тока:

Замеряем напряжение:

Считаем по формуле:P=IUcos φ=0,115х233,5х1=26,9 Ватт. Все также сходится с небольшой погрешностью

Немного отходя от темы, давайте еще напоследок глянем, какую мощность потребляет светодиодная лампа

Всего 6 Ватт! А светит она даже получше 25 Ваттной, которую я использовал в опытах. Вывод делайте сами.

Мощность переменного тока

В таких цепях применять формулы для мгновенных величин нельзя, так как итоговое значение будет изменяться от минимума до максимума с частотой сети. В стандартной однофазной сети 220 V поддерживается синусоидальная форма сигнала 50 Гц.

Однако допустимо использование рассмотренных выше простых соотношений (P = U * I и других) при подключении нагрузки с резистивными хаpaктеристиками:

ТЭНов стиральных машин;
нагревательных спиралей инфpaкрасных излучателей;
лампочек с вольфрамовой нитью накаливания.

С помощью этого выражения выясняют, какая мощность будет выделяться в нагрузке.

Активная мощность

Ситуация меняется радикальным образом, если включается мощный электродвигатель или конденсатор. Подобные нагрузки формируют колебательный контур, который обменивается энергией с источником питания. Полезные функции в данном случае выполняются только активной компонентой (Pакт). Ее вычисляют следующим образом:

U * I – постоянный ток (переменный при резистивной нагрузке);
U * I * cos ϕ – для ~220V, одна фаза;
U * √3 * cos ϕ = U * 1,7321 * cos ϕ – три фазы, U * √3 * ~380V.

Реактивная мощность

Этот параметр, несмотря на отсутствие полезной работы, следует учитывать для корректной оценки важных параметров сети. Дело в том, что проводники нагреваются при пропускании тока в любом направлении. Циклические энергетические воздействия при достаточно большой интенсивности:

разрушают жилы и защитные оболочки кабелей;
провоцируют короткое замыкание;
повреждают обмотки электроприводов и трaнcформаторы.

Реактивная составляющая определяется формулой:

Pреакт = U * I * sin ϕ.

Она принимает отрицательное (положительное) значение при подключении нагрузки с емкостными (индукционными) хаpaктеристиками, соответственно.

В чем измеряется мощность тока для подобных ситуаций, понятно из определения. Так как речь идет об изменении параметров электрического (магнитного) поля, итоговый результат обозначают вольт-амперами реактивными (единица измерения сокр. – вар).

Полная мощность

Если рассматриваемые величины выразить векторами, образуется треугольник. Длина сторон будет соответствовать потрeблению энергии определенной составляющей. Угол между полной (Pполн) и активной мощностью (ϕ) используется в расчетах для вычислений. Общая формула:

Pполн = √((Pакт)2 + (Pреакт)2).

Комплексная мощность

Потрeбление энергии можно выразить при необходимости комплексными величинами. Используют базовые соотношения. Вместо сопротивления применяют импеданс.

Как понимают мощность в бытовых электрических приборах

Мощность, конечно, указывают и в бытовых электрических механизмах. В светильниках используют ее определенные значения, например шестьдесят ватт. Лампочки с большим показателем мощности устанавливать тогда нельзя, так как в противном случае они быстро испортятся. Зато если приобретать не лампы накаливания, а светодиодные или люминесцентные, то они смогут светить с большей яркостью, потребляя при этом маленькую мощность.

Потребление энергии, естественно, прямо пропорционально величине мощности. Поэтому для производителей лампочек всегда есть поле для совершенствования продукта. В настоящее время потребители все больше предпочитают другие варианты, кроме ламп накаливания.

Взаимосвязь величин

Чтобы лучше понять предназначение этой единицы, следует иметь представление о том, что такое мощность. Многие думают, что это просто сила. Однако в физике это совершенно разные величины, которые друг к другу почти не имеют никакого отношения. Если говорить максимально кратко, закрывая глаза на некоторые незначительные нюансы, то мощность — это скорость, с которой тот или иной объект потребляет энергию.

Вам это будет интересно Техника безопасности электрика при работе с электричеством

Например, лампочка осветительного прибора может светиться ярко или тускло. Всё зависит от того, с какой скоростью ею потребляется электрическая энергия. Если горит ярко, значит, энергия расходуется быстро. Когда свет, исходящий от лампы, тусклый, она потребляет энергию с небольшой скоростью. Еще проще можно сказать так:

если лампа светится ярко, значит, ее мощность высока;
если же свет ее тусклый, значит, она обладает небольшой силой.

Например, если взять движущийся автомобиль, то он обладает определенной силой. Чем быстрее потребляется вырабатываемая топливом в бензобаке энергия, тем мощнее автомобиль. Правда, автомобилисты измеряют мощность своих «железных коней» в других единицах, называемых лошадиными силами. Однако это вовсе не означает, что традиционные ватты для этого случая неприменимы. Одну единицу легко можно перевести в другую, зная, что одна лошадиная сила — это примерно 735 Вт. Всего существует три вида мощности:

Электрическая. Именно ее имеют в виду, когда говорят о лампочках или других электроприборах.
Механическая. «Лошадиные силы» автомобиля как раз относятся к этой категории.
Тепловая. О том, насколько большой тепловой мощностью обладает тот или иной объект, можно судить по его температуре.

Мощность — это скорость, с которой потребляется энергия. Пытаясь понять, чему равен 1 ватт, какая энергия и за какое время должна использоваться объектом, чтобы о нем можно было сказать, что его мощность равна одному ватту, физики выводили такую величину, как мощность, исходя из других простых величин — времени и энергии. Они взяли их основные единицы измерения и условились считать, что если физическое тело получает или вырабатывает 1 джоуль энергии за 1 секунду, значит, оно обладает мощностью 1ватт.

Вам это будет интересно Последовательность в открытии электричества

В основе этого простого определения лежит формула: N=A/t. Обозначение знаков здесь следующее:

N — это обозначение мощности;
A в физике традиционно обозначает работу, которая измеряется в тех же единицах, что и энергия;
t — это обозначение времени.

Приведение cosφ к 1

Вольт ампер

Реактивная энергия, используемая потребителями, создаёт лишнюю нагрузку на кабель и пусковую аппаратуру. Кроме того, за неё приходится платить, как и за активную, а в переносных генераторах отсутствие компенсации увеличивает расход топлива. Но её можно скомпенсировать путём использования специальных устройств.

Потребители, нуждающиеся в компенсации cosφ

Одним из основных потребителей реактивной энергии являются асинхронные электродвигатели, потребляющие до 40% всей электроэнергии. Cosφ этих устройств около 0,7-0,8 при номинальной нагрузке и падает до 0,2-0,4 в режиме холостого хода. Это связано с наличием в конструкции обмоток, создающих магнитное поле.

Ещё один тип устройств – трансформаторы, cosφ которых падает, а потребление реактивной энергии растёт в ненагруженных аппаратах.

Компенсирующие устройства

Для компенсации используются разные типы устройств:

Синхронные двигатели. При подаче в обмотку возбуждения напряжение выше номинального, они компенсируют индуктивную энергию. Это позволяет улучшить параметры сети без дополнительных расходов. При замене части асинхронных двигателей синхронными возможности компенсации возрастут, но это потребует дополнительных расходов на монтаж и эксплуатацию. Мощность таких электродвигателей достигает нескольких тысяч киловольт-ампер;
Синхронные компенсаторы. Это синхронные электродвигатели отличаются упрощённой конструкцией и мощностью до 100 киловольт-ампер, не предназначены для приведения в движение каких-либо механизмов и работают в режиме Х.Х. Их предназначение – компенсация реактивной энергии. Во время работы эти устройства используют 2-4% активной энергии от количества компенсируемой. Сам процесс автоматизируется с целью достижения значения cosφ максимально близкого к 1;
Конденсаторные батареи. Кроме электродвигателей, в качестве компенсаторов применяются конденсаторные батареи. Это группы конденсаторов, соединённые в «треугольник». Ёмкость этих устройств может изменяться присоединением и отсоединением отдельных элементов. Достоинством таких приборов является простота и малое потребление активной мощности – 0,3-0,4% от компенсируемой. Недостаток – в невозможности плавной регулировки.

Конденсаторный компенсатор

Так сколько же кВт в 1 кВа? На этот вопрос нельзя ответить однозначно. Это зависит от разных факторов, и, прежде всего, от cosφ. Для проведения расчётов и расшифровки результатов можно использовать онлайн-калькулятор.

Знание всех составляющих мощности, в чем разница между ними, и то, как перевести кВа в кВт, необходимо при проектировании электрических сетей.

Определения электрических единиц

Вольт (В)

Вольт — электрическая единица измерения напряжения .

Один вольт — это энергия в 1 джоуль, которая расходуется, когда электрический заряд в 1 кулон протекает в цепи.

1В = 1Дж / 1С

Ампер (А)

Ампер — электрическая единица электрического тока . Он измеряет количество электрического заряда, протекающего в электрической цепи за 1 секунду.

1А = 1С / 1с

Ом — электрическая единица сопротивления.

1 Ом = 1 В / 1 А

Ватт — это электрическая единица электроэнергии . Он измеряет уровень потребляемой энергии.

1 Вт = 1 Дж / 1 с

1Вт = 1В 1А

Децибел-милливатт (дБм)

Децибел-милливатт или дБм — это единица измерения электрической мощности , измеряемая по логарифмической шкале относительно 1 мВт.

10 дБм = 10 log ₁₀ (10 мВт / 1 мВт)

Децибел-ватт (дБВт)

Децибел-ватт или дБВт — это единица измерения электрической мощности , измеряемая по логарифмической шкале относительно 1 Вт.

10 дБВт = 10 log ₁₀ ( ₁₀ Вт / 1 Вт)

Фарад (н)

Фарад — это единица измерения емкости. Он представляет собой количество электрического заряда в кулонах, которое сохраняется на 1 вольт.

1F = 1C / 1V

Генри — это единица индуктивности.

1Н = 1Вт / 1А

Сименс — это единица измерения проводимости, которая противоположна сопротивлению.

1S = 1/1 Ом

Кулон — это единица электрического заряда .

1C = 6,238792 × 10 18 зарядов электрона

Ампер-час (Ач)

Ампер-час — это единица электрического заряда .

Один ампер-час — это электрический заряд, протекающий в электрической цепи, когда ток в 1 ампер применяется в течение 1 часа.

1Ah = 1A ⋅ 1 час

Один ампер-час равен 3600 кулонам.

1Ач = 3600С

Тесла — единица магнитного поля.

1Т = 1 Вт / 1м 2

Вебер — единица магнитного потока.

1 Вт = 1 В 1 с

Джоуль — это единица энергии.

1J = 1 кг м 2 / с 2

Киловатт-час — это единица энергии.

1кВтч = 1кВт 1ч = 1000Вт ⋅ 1ч

Киловольт-амперы — это единица измерения мощности.

1кВА = 1кВ ⋅ 1А = 1000 ⋅ 1В ⋅ 1А

Формула

Если все сказанное выразить математическим языком, получится формула: W = U * I, где, W – мощность, Вт, U — напряжение, В, I — сила тока, А. Математическое выражение силы тока как количества проходящего за единицу времени заряда: I = Q / t.

Формула мощности тока

Поскольку U, I и R проводника, согласно закону Ома для участка цепи, соотносятся следующим образом: I = U / R, откуда U = I * R, то W электротока можно выразить как: W = I2 * R или W = U2 / R. Мощность переменного тока выражается той же зависимостью.

Только постоянно изменяющиеся U и I замещают так называемыми действующими значениями (константой) – например, эквивалентным постоянным напряжением, которое вызывает в проводнике то же тепловыделение, что и данное переменное. Так, U в розетке 220 В является действующим, тогда как на самом деле оно постоянно колеблется между 311 и -311 В.

единица, в чём будет измеряться мощность, электрический заряд и теория определения

Сила тока представляет собой движение заряженных частиц в определённом направлении, во взятом проводнике. Многих физиков в прошлом волновал вопрос: в чём измеряется ток и как измерить то, что невидимо и неосязаемо. Но благодаря ряду открытий ситуация стала проясняться. Для того чтобы появилось движение заряженных частиц, нужно воздействие электрического поля.

В то же время заряженные частицы появляются постоянно, благодаря плотному контакту в любых веществах:

проводники
полупроводники
диэлектрики.

Заряженные частицы способны совершать свободные движения в разных направлениях. Материалы, где свободно перемещаются заряженные частицы, называют проводниками: металл, растворы соли.

Материалы, где электрические частицы не могут перемещаться, называют диэлектриками: газ, кварц, дерево.

Материалы, которые имеют не только электронную, но и «дырочную» проводимость, которая зависит от многих внешних факторов (свет, температура, магнитные и электрические поля) называют полупроводниками: селен, кремний, германий.

Единицы измерения

Ток подразделяют на несколько разновидностей. Основные из них представлены таким образом:

Постоянный -значение и направление не меняются во времени;
Синусоидальный — величина меняется по синусоидальному закону;
Высокочастотный — частота начинается с десятки килогерц;
Периодический — значения которого повторяются во времени с одинаковой периодичностью;

Пульсирующий — изменяющий периодически значение во времени, отличное от нуля.

Учёные часто задавались вопросом, в каких единицах измеряется сила тока. Для измерения, пользуются физической величиной. Эта физическая величина равна отношению значения заряда Q, протёкшего за какое-то время через поперечное сечение проводника, к значению этого временного периода: I=Q/t. И измеряется в амперах и показывает обозначение силы тока: A.

Электрический ток в чём измеряется, в том и рассчитывается — на принципиальных схемах. Такое определение помогает рассчитать блоки питания определённой мощности.

В электрических цепях показатели рассчитывают по закону Ома, и именно это отвечает на вопрос чему равен ток. Сила I на определённом участке цепи прямо пропорциональна напряжению, подаваемому на него и обратно пропорциональна сопротивлению R участка цепи: I=U/R.

Разные значения

Если на участке цепи переменный ток, напряжение постоянно изменяется, поэтому если взять средние значения напряжения, то они будут равны нулю, а средняя мощность будет нулю не равна. Для этого стали применять такие понятия:

мгновенные значения;
амплитудные значение ;
действующие значения.

Мгновенные значения -это те, которые имеют место в данный момент времени. Амплитудные значения — самые максимальные. Действующие значения определяются тепловым свойством тока, текущего через сечение проводника, а направление векторной величины совпадает с направлениями перемещения положительных частиц.

Для точных измерений нужны основные параметры: напряжение, мощность, сопротивление, частота.

Измерение мощности

Мощностью называют определённое количество работы, которое совершается за одну секунду времени.

Для измерения мощности была принята единица — ватт .

Следовательно, мощностью в 1 Вт называют силу в 1 А при значении напряжения в 1 В.

Для того чтобы вычислить мощность, нужно силу тока умножить на напряжение .

Если мощность обозначается буквой P, то формула примет вид:

P = I*U.

Мощность вычисляется с помощью сопротивления. Часто бывают известны сила тока и сопротивление цепи, а напряжение, обычно, неизвестно.

Следовательно, воспользовавшись законом Ома :

U=IR

получаем формулу: Р = I2*R

Определение частоты

Передвижение электронов в проводнике в одну сторону, а затем в другую принято называть одним колебанием. За одним колебанием следует другое. При таких колебаниях в проводнике происходит соответствующее колебание магнитного поля.

Время, затраченное на одно колебание, называют периодом и обозначают буквой Т. Период обозначают в секундах.

Одной из важных величин является частота. Она показывает число колебаний в секунду и обозначается буквой f. Название единицы частоты — герц, (Гц) .

Практическое применение

Электрический постоянный ток всегда имеет всегда одно направление, которое называют постоянным. Он широко применяется для питания электронных устройств.

Если ток меняет направление, его называют переменным, и он применяется для передачи энергии по проводам на большие расстояния.

Измерения

Как показано выше, некоторые исходные данные можно получить в ходе пpaктических измерений. Ниже отмечены особенности типовых специализированных приборов.

Прямые замеры

Ваттметры выпускают в разных модификациях для сетей ~220V и ~380V. Соответствующие коррекции делают в процессе выполнения рабочих операций. Следует подключать щупы с учетом инструкций производителя и соответствующего расположения проводников. Как правило, в конструкциях приборов применяют две катушки с параллельным и последовательным подсоединением к нагрузке. Для повышенной точности пользуются профессиональными приборами «лабораторной» категории.

Косвенные замеры

Эти операции выполняют с применением мультиметров. Измеряют сопротивление, ток и напряжение, после чего вычисляют мощность.

Фазометры

С помощью этих приборов измеряют фазовый сдвиг между несколькими электрическими параметрами. Таким аппаратом можно определить cos ϕ, если паспортное значение отсутствует в сопроводительных документах к оборудованию.

Регулирование cos

Отмеченное выше негативное влияние реактивных составляющих компенсируют специальными дополнениями в общую электрическую схему. Расчеты выполняют с применением представленных формул.
