Прокладка проводки по потолку

Как подготовиться к монтажу электропроводки под натяжным потолком

Чем больше объем работ, сделанный на этапе подготовки, тем проще и быстрее выполняется установка кабеля на потолочной поверхности. После того как была собрана основная часть каркаса натяжного потолка, становится ясным, где и как можно проложить проводку без ущерба конструкции и перерасхода электропроводки.

Если провод будет укладываться на потолок без гофра, то на бетонное основание нашивается подкладка из негорючего материала. Пучок проводов притягивается лентой из стеклоткани, и по мере продвижения будут делаться ответвления к закладным под светильники.

Крепление проводки на потолке к металлической ленте

Штробление и прокладывание проводов

Прокладка проводки штробе

После выполнения всех подготовительных мероприятий можно приступать к работам. С помощью карандаша или фломастера проводятся линии, по которым и будет резаться штроба.

С помощью коронки перфоратора бурятся отверстия под выключатели и розетки

Важно во время работы использовать еврокоронку, поскольку размеры монтажных коробок имеют европейские стандарты. По современным стандартам розетки монтируются с интервалом в 0,4 метра от пола, а выключатели – 0,9 метра

Далее приступают к вырезке штробы. Работы проводятся с помощью штрабореза. Инструмент дорогостоящий, поэтому в качестве аналога можно использовать обыкновенную болгарку самого маленького номера. Использовать нужно диск по камню. Параллельно намеченным линиям делается два реза, расстояние между ними (15-20 мм) выдалбливается перфоратором.

Теперь можно приступать к прокладыванию проводов. Они надежно фиксируются в стене с помощью алебастра со шпаклевкой. При приготовлении строительного материала соблюдаются пропорции 1:1.

Подготовка

Что нужно вам знать:

Распределительный щит в квартире

Место расположения ГРЩ (главный распределительный щит) или ЯР (ящик распределительный);

Разновидности проводов

Марку и сечение кабеля согласно проекта;

Разведенная проводка по потолку

• Место расположения оборудования;
• Способ прокладки, руководствуясь данными проекта и спецификой объекта;

Когда место расположения щита определенно, можно приступить к выбору кабеля для вашего оборудования. Выбор сечения кабеля можете провести, используя следующую таблицу.

Таблица соотношения сечения для медных и алюминиевых проводов

В зависимости от места расположения электрооборудования, к которому необходимо подвести питание, всегда возникает вопрос о прокладке электропроводки. Если нет возможности скрытой прокладки кабеля, то необходимо продумать, как произвести наружный монтаж по потолку.

Виды наружной прокладки:

Провода проложены без дополнительной изоляции

Открытая – возможна, если он монтируется на несгораемые поверхности;

Провода в пластиковой гофре

В гибком пластиковом (гофрированном) рукаве;

Проводка под натяжным потолком в гофре из нержавеющей стали

Также возможно использование металлической гофры;

В металлических трубах

В стальных трубах;

Прокладка по электротехническим трубам из пластика

В пластиковых электротехнических трубах;

Кабель-канал – недорогое надежное решение

В коробах (кабель-канал);

Ретро на керамических изоляторах

На керамических изоляторах и скобах.

Все эти способы можно использовать для прокладки кабеля по потолку. Все зависит от типа и категории помещения. Об этих возможностях давайте и поговорим. При условии, что другим способом электромонтаж произвести невозможно.

Типовые схемы разводки освещения и розеток

Монтаж электропроводки в квартире и частном доме начинается с составления правильного чертежа-плана, на котором виден конечный результат – все светильники, розетки, выключатели, распределительные коробки, силовые точки (духовка, бойлер и т. п.), магистрали проводов. На нем отмечается общий дизайн комнат, расположение мебели и бытовой техники. Если площадь небольшая и вы решили сделать проводку в квартире своими руками от щитка, можете нарисовать простую схему на листе бумаги. Это гораздо лучше, чем держать все у себя в голове.

В случаях с большой площадью, несколькими этажами, сложным оборудованием, отсутствием опыта составления проектов и монтажа рекомендуется обратиться к специалистам по проектированию и монтажу. Есть еще вариант – подобрать готовый проект с такими же запросами и внести изменения через специальные программы: Microsoft Visio, Dia, Splan. Проектный план состоит из пояснительной записки от проектировщика, условных обозначений, расположения светильников и выключателей, системы уравнивания потенциалов и однолинейных схем с указанием защитного оборудования на этаже в щитках.

Вот варианты типовых планов с определенными обозначениями:

План освещения по потолку

1. Для удобства к выключателю привязывают светильники определенной цифрой.
2. Обозначение распределительных коробок.
3. Навесной светильник (бра).
4. Указание стороны открытия двери.
5. Люстра.

Указание высоты расположения розетки от чистового пола.

План расположения магистралей с закладными через стены (номера выделены красным).

1. Указание распределительных коробок для розеток.
2. Расположение относительно стен магистралей кабелей от точек к коробкам и силовому щиту.
3. Указание закладных труб через стены.
4. Количество жил в кабеле.

План расположения слаботочных точек

1. UTP – розетки для провода интернета и точек Wi-Fi.
2. TV – розетки для телевизионного кабеля.

Схема уравнивания потенциалов (заземление и подключение к главной заземляющей шине всех труб, корпусов оборудования из металла).

Выбор проводов и других материалов

Перед тем как провести данные работы, нам для начала необходимо узнать, какие провода купить, и что, кроме них, нам вообще понадобится. Есть два варианта: первый и самый простой — это монтаж обычной люстры на существующий вывод проводов. Его мы сегодня не рассматриваем, так как делается это совсем банально.

Второй, о котором мы сегодня поговорим, это — изготовление, как говорится, с «нуля». Так вот, для начала определимся с проводом. Выбирать следует гибкий, медный многожильный провод, лучше всего — ПВС. Сечение стандартное для всех типов освещения — 1.5 мм2. Да, вы можете выбрать и миллиметровый провод, или 0.75, вот только делать это я вам не советую. Мало ли, какую лампу вы захотите установить, а если прогадаете и поставите большой мощности, возможен и пожар.

В общем, выбор за вами. Если вы гарантированно не будете использовать ничего, кроме светодиодных светильников и ламп, ставьте 0.75 мм2. Кстати провод в 1.5 мм2 способен пропустить через себя ток в 19А, это — 4.1 кВт. Провод 2.5 мм2 пропускает ток в 27А, это — 5.9 кВт, ну а провод 4 мм2 пропускает 38А, это — 8.3 кВт.

Проходные провода, то есть те, которые будут у вас идти не на освещение, а на розетки, ну или магистральные, в другие комнаты, рекомендую покупать именно 2.5 мм2, — это стандарт, диктуемый правилами устройства электроустановок — ПУЭ.

Помимо проводов, вам также понадобится:

• изолента — для изолирования скруток,
• болтовые или самозажимные клемные соединители — для быстрого соединения проводов и подключения осветительного оборудования,
• канифоль и олово — для лужения многожильных проводов и придания им жесткости,
• гофрированный бронешланг — требования пожарной безопасности,
• распределительные коробки — для соединения линий и магистралей,
• монтажные коробки — для монтажа выключателей и розеток,
• крепежи — для крепления проводов и бронешланга к потолку,
• шурупы и ударные дюбеля,
• монтажные кольца — для натяжных потолков и клей,
• монтажные коробки — под люстры или деревянные бруски.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Как провести проводку под натяжным потолком своими руками

Использование пластиковых коробов считается не самым удобным решением, хотя их использование допускается при условии, что сама проводка собрана на основе кабелей ВВГнг-LS или их аналогов. Короб можно применять для низковольтного телефонных и компьютерных сетей, тем более что они всегда укладываются транзитом через натяжной потолок и выводов не имеют.

Короб поможет вывести общий жгут проводов из запотолочного пространства на стену к распредкоробке. В этом случае потребуется лишь в месте вывода подклеить рамкой край натяжных потолков, чтобы обойти короб под проводку.

Как сделать проводку под натяжным потолком на деревянное основание

Чаще всего укладку силовых проводов на перекрытии из дерева выполняют в гибком металлорукаве. Это тот же гофр, но изготовленный из металлической ленты. Подобное решение имеет смысл, если кабеля оборудованы негорючей оболочкой. Для обычных проводов нужно будет делать обмотку из стеклоткани, или еще хуже — укладывать проводку в стальные трубы.

Металлорукав предохраняет жилы только от механического повреждения, например, при прокладывании сети между отдельными конструкциями из бруса и досок.

Самый простой способ заключается в том, чтобы установить поверх дерева металлический профиль, по которому нашивают полоски из огнестойкого гипсокартона. На собранной негорючей подкладке укладывают жгуты проводки, после чего фиксируют провода хомутами из негорючего и непроводящего материала.

Важно! Все соединения и точки сращивания должны быть установлены в эбонитовых коробках. Подвешивание проводки на металлическом профиле под деревянным потолком

Подвешивание проводки на металлическом профиле под деревянным потолком

Как проложить проводку под натяжным потолком на металлическое основание

В процессе укладки проводов зачастую приходится решать проблему провисания проводки. Один из способов предполагает использование металлического потолочного профиля, шириной 38 или 60 мм. Кроме того, металлическая рейка одновременно используется в качестве закладной основы для крепления потолочных подвесных светильников.

Для того чтобы уложить проводку на металл, достаточно одеть ее в пластиковый гофр, после чего пучки проводов перевязываются полипропиленовыми хомутами и подвешиваются к профилю.

Если высота запотолочного пространства невелика, а вес жгутов проводки значительный, то пучки проводов можно закрепить на металлических ленточных подвесах.

Как сделать проводку под натяжным потолком на железобетонное основание

Примерно две трети всех виниловых и тканевых облицовок устанавливается на бетонные перекрытия. Так как бетон, в отличие от древесины, хорошо держит влагу, не деформируется и не дает усадку даже через несколько десятков лет, то процесс монтажа существенно упрощается. Нет необходимости делать компенсационные петли, как в случае с деревянным потолком, или подвешивать проводку на диэлектрических петлях, как в случае металлического основания. Большую часть работ можно выполнить еще на этапе подготовки.

Первоначально, до обустройства проводки над натяжным потолком, бетон нужно «подлечить» — затереть дыры и стыки между плитами. Далее выполняется разметка. Можно использовать размеры со схемы, но чаще всего измеряют рулеткой «вживую» расстояние между точками установки светильников, поворотами и центральной линией укладки жгутов. Приходится учитывать тот факт, что в строительных работах проводка укладывается по прямым линиям с поворотами под прямым углом.

Проводку можно собирать из жгутов в гофре и открытых проводов

Далее необходимо сформировать жгуты. Для этого собирают в пучок необходимое количество проводов. Длина данного участка проводки выбирается на 30-40 см больше, чем теоретический размер по схеме. Этот запас необходим для подрезки контактов и подключения к светильникам на натяжном потолке.

Следующим этапом нужно затянуть проводку в гофру. Для этого используют тонкую стальную проволоку, ее пропускают через трубу, привязывают к концу жгута, и таким способом протягивают кабели через пластиковый чехол. На боковой поверхности гофра вырезают отверстия, через которые вытягивают провода ответвления.

После того как каркасная основа натяжного потолка будет собрана, нужно закрепить жгуты на бетон. Для фиксации используют полипропиленовые хомуты. Потребуется лишь засверлить в бетонной плите отверстие под пробку и саморезом прикрутить пластиковое полукольцо. Завершающим этапом защелкиваем гофр с проводкой и цветным маркером отмечаем на распредкоробке клеммы для подключения электричества.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

• на скобах;
• в металлических трубах;
• в трубах ПВХ;
• в гибких рукавах;
• в кабель-каналах.

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.

Распространенные ошибки

При самостоятельной укладке кабелей стоит избегать основных ошибок:

• не экономить на сечении и правильном виде кабелей. Это может привезти к перегреву провода и его возгоранию;
• не делать скрутки вместо спаек и клеммных соединений;
• не производить вывод на выключатель «ноля». Такой метод подключения приводит к тому, что осветительные приборы «бьются током» даже в выключенном состоянии;
• не стоит выбирать слишком узкую гофру или металлорукав. По нормам установки жгут должен занимать не более 40% площади;
• трассы кабелей при монтаже не должны пересекаться. Если избежать пересечения невозможно, место стыка должно быть качественно изолировано;
• нельзя натягивать потолок, предварительно не «прозвонив» все провода (без исключения).

Поменять проводку под натяжным потолком довольно сложная задача. Если есть сомнения в собственных силах, лучше эту работу доверить профессионалам. Ведь даже не каждый электрик может учесть все нюансы и правильно проложить электропроводку.

Если нанять профессионала по ряду причин невозможно, то устройство подсветки лучше вынести за пределы ПВХ-пленки. Например, поместить софиты в гипсокартоновый подвесной потолок (короб). Так, в случае поломки, добраться до проблемного места будет проще.

Плюсы и минусы

Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.

При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.

Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.

Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.

Пошаговый монтаж

Пошаговая технология монтажа электропроводки:

1. Подготовка

Первоначально На потолке устанавливают профильную конструкцию, но ГКЛ пока не крепят. Это станет заключительным этапом монтажа

Сейчас важно определиться, как проложить кабель: непосредственно по потолочной поверхности или по стенам. Лучшим вариантом считается монтировать провод по потолку, а затем спустить к электрическим элементам: выключателям, светильникам, розеткам

Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения. Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены.

Прокладка провода под конструкцией

1. Выбор подходящего материала

Приобретайте провод негорючий ВВГ, он подойдет, даже если выполняется монтаж в деревянном доме под гипсокартонным подвесным строением самостоятельно. Гофрированную трубу покупайте по сечению приобретенного кабеля. Возьмите клипсы, на которые крепится гофра, и дюбели для фиксации клипс. Для электропровода потребуются распределительные коробки, электрические розетки, подрозетники, выключатели, под листы гипсокартона и клеммные колодки, чтобы провода соединить. Из инструмента надо обзавестись дрелью с фрезой, чтобы выполнить штробление.

1. Монтаж распределительной коробки

По заранее приготовленной схеме в каждом отдельном помещении устанавливают коробки. Для этого фиксируют деталь к поверхности при помощи саморезов.

Установка коробки

1. Прокладка электропроводки

Подготовив все материалы и инструмент, начинают установку электропроводки. Первоначально закрепляют клипсы по намеченным точкам на стенах с интервалом приблизительно 35–40 сантиметров.

Если нет в наличии специальных клипс, подойдут хомуты из пластика. В этом случае заранее сделайте подходящие по размеру отверстия или приобретите перфорированный металлический профиль.

Теперь, начиная от распределительной коробки, кабель проводят ко всем электрическим точкам

Выполнить этот процесс нетрудно, важно запомнить, где заканчивается провод

Проводка на клипсах

1. Подключение к электричеству

Последний этап при укладке электропровода под гипсокартонными листами – это подключение к электрическим точкам. Дрелью с насадкой выполняют отверстия по намеченной схеме, чтобы установить подрозетники. Если расчет произведен правильно, после выполнения этой операции провод будет лежать в правильном месте.

Монтаж подрозетника

Чтобы установить чашечку под розетки, сначала вырезают в нижней части отверстие, чтобы вывести провод наружу и уложить его в приготовленную канавку. Слева и справа есть винты, которые подтягивают, пока лапки не зафиксируют корпус в канавке. Подключить непосредственно розетки или выключатели смогут даже непрофессионалы.

Подбор материала и расчет сечения проводов

Перед подбором материала для будущей электропроводки следует определиться с объемом работ. При планировании полноценной замены рекомендуется использовать медные проводники. Наиболее удачным выбором будет ПВС. Он представляет собой соединительный провод с виниловой изоляцией, одна жила которого состоит из множества тонких проводов. Данный факт сопровождается увеличением электропроводности.

При частичной замене или прокладке следует использовать идентичный материал действующей электропроводке. Не допускается прямое формирование скруток между алюминиевыми и медными жилами. Это может привести к перегреву и нарушению целостности электрической схемы.

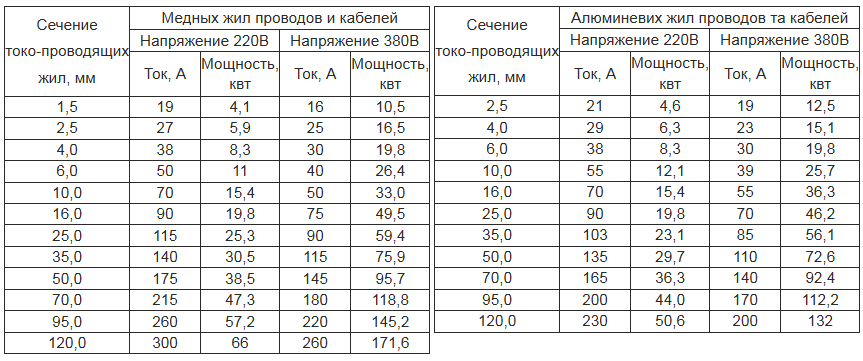

Таблица для определения сечения кабеля

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.
