Монтаж проводки по потолку для разных перекрытий

Нарушения, допущенные при протягивании кабельной линии по потолочной поверхности

Чтобы обеспечить эстетичный вид потолочного покрытия при протягивании гофрированной защиты с кабелем внутри покупать материал нужно, уложенный хлыстами, не сильно скрученным. При выборе изделий часто допускаются следующие ошибки:

Куплен оранжевый или черный вид гофры.

Выбран опасный материал, поскольку он поддерживает горение. Рекомендуется применять только серую гофру ПВХ.

Гофра проложена по горючему основанию за подвесным потолком.

При коротких замыканиях гофрированная защита силовую линию не спасет. Необходимо выполнить монтаж кабельной проводки в стальных материалах.

Сделано больше одного поворота гофры на 90 градусов.

Усложняется доступ при обслуживании. Надо стараться избегать таких поворотов.

Монтаж проводки по потолку в домеИсточник mos-elektrika.ru

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

Лёгкая разводка компонентов по помещению.
Беспроблемное обслуживание, замена деталей в случае необходимости.
Безопасность. Не потребуется даже запоминать особенности расположения.
Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Фото проводки в помощь мастеру

Как видно из статьи, процесс монтажа не так прост, как может показаться.

В процессе работы стоит учесть:

требования действующих норм безопасности;
нормы Правил технической эксплуатации;
особенности натяжной конструкции;
наличие необходимого для работы инструмента.

Фотогалерея примера монтажа электропроводки под натяжной

При появлении сложностей с монтажом, воспользуйтесь фотографиями или видео, которые помогают пошагово выполнить работу и исключить грубые ошибки.

На фотографиях четко видны способы фиксации труб и кабельной продукции, а также особенности соединения проводов. С помощью фото даже новичок в этой сфере справиться с работой на «отлично».

Распространенные ошибки при монтаже электропроводки по потолку

Самая серьезная, но при этом распространенная ошибка, которую допускают владельцы жилплощади – доверие непрофессионалам, которые неспособны качественно выполнить работу, или желание сделать все самостоятельно, не имея опыта.

Часто проводку под потолком прокладывают без защитной гофры и распределительных коробок, что может стать причиной возгорания. Согласно требованиям, все провода, проведенные по потолку, должны заключаться в гофру из специального невозгораемого пластика или металлорукав.

Еще одна ошибка – подсоединение всех электрических и осветительных приборов к одному устройству защитного отключения. Если нагрузка превысит допустимые параметры или возникнет нештатная ситуация, одновременно будут обесточены все приборы.

Варианты выкладки проводки

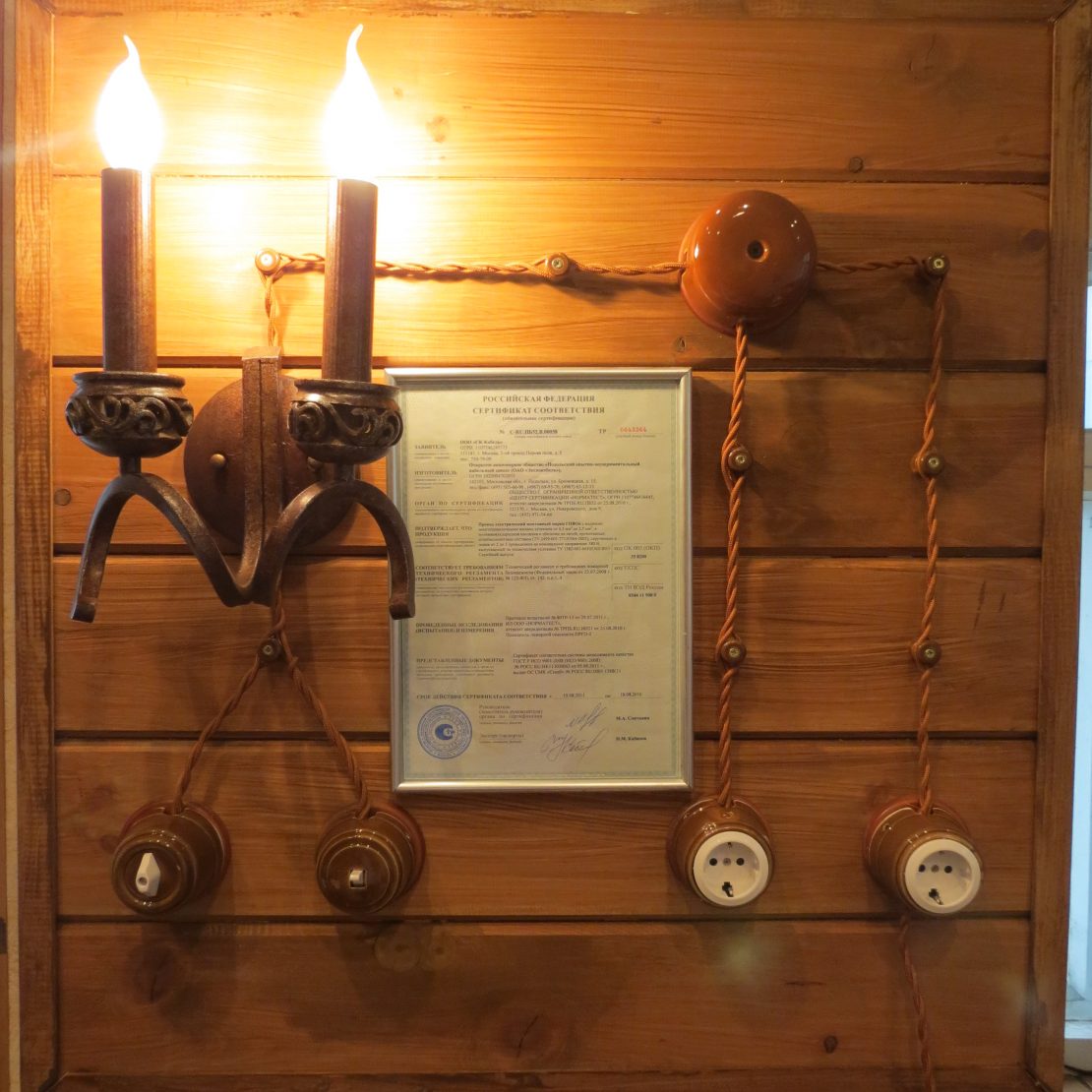

Различается скрытая и открытая техника монтажа. При выполнении открытой схемы пригодятся навыки работы с электрокабелями на бетонном потолке, но без крепежей по фарфоровым изоляторам – в деревянных домах такая схема практически не применяется. Рассмотрим оба способа прокладки проводки по деревянному потолку подробнее.

Скрытая схема выкладки

Требуется заранее купить металлические рукава и трубы.

Отличительные нюансы проведения работ:

Коммуникации для прокладки кабелей должны быть с оцинкованным покрытием или выкрашенными огнеупорной краской. Чтобы не оставалось заусениц в начальной, оконечной части трубопровода, края защищаются заглушками.
Лучше всего для монтажа подходят медные трубы. Материал дорогой, но отличается стойкостью к переменам влажности, выдерживает разряды электрической дуги, которая может появиться при коротком замыкании. При необходимости медные трубки можно согнуть под нужным углом.
Выкладывается скрытая схема проводки под навесной потолок или прячется в слой штукатурки. Если выкладка выполняется в штробу, то для фиксации труб используется раствор с быстрым сроком просушивания (лучше с добавкой из алебастра).
Если электропроводка по деревянному потолку оформляется за подвесной конструкцией, то штробить ничего не придется – каналы укладываются в запотолочном пространстве, поверх которого зашиваются листы ГКЛ. Кабеля при этом нужно прятать внутри стальных водо-, газопроводных труб, которые локализуют очаг возгорания.

Размер внутреннего туннеля труб для выкладки проводов выбирается по количеству и сумме сечений кабелей. Трубы лучше нарезать на куски, оснастить резьбой по концам и стыковать резьбовым соединением.

Схема обустройства открытой проводки

Такой вариант – это простой монтаж электрики по потолку, при котором не придется штробить штукатурку, можно применять пластиковые кабель-каналы гофрированные или короба.

Чтобы определить, что лучше – короб или гофра, рассмотрим нюансы применения защитных футляров:

Гофрированные трубы крайне сложно уложить ровно – они выкручиваются и свисают. Тут не поможет увеличение фиксаторов, устранить кривизну не получится, а при увеличении материалов повышается стоимость работ – это минус.
На гофре скапливается пыль, удалить которую сложно, к тому же пучок проводов протянуть через гофрированный кабель практически невозможно, концы цепляются за внутренние ребра и не проходят.
Пластиковые короба намного удобнее, выглядят красивее, можно декорировать пленкой под дерево.
Фиксация гофроруковов только на клипсы или хомуты – их видно, а короба можно закреплять металлической проволокой, делая скрытый монтаж.

Рассматривая, как сделать безопасную проводку по деревянному потолку в пластиковые короба, нужно отметить простоту проведения работ. Сначала к поверхности на шурупы или саморезы фиксируется канал, в который укладывается пучок кабелей, а потом все закрывается крышкой и защелкивается. В точке изгиба пластик просто подрезается или зона оформляется специальными фигурными футлярами (есть в продаже) из пластика.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

дерево;
металл;
железобетон.

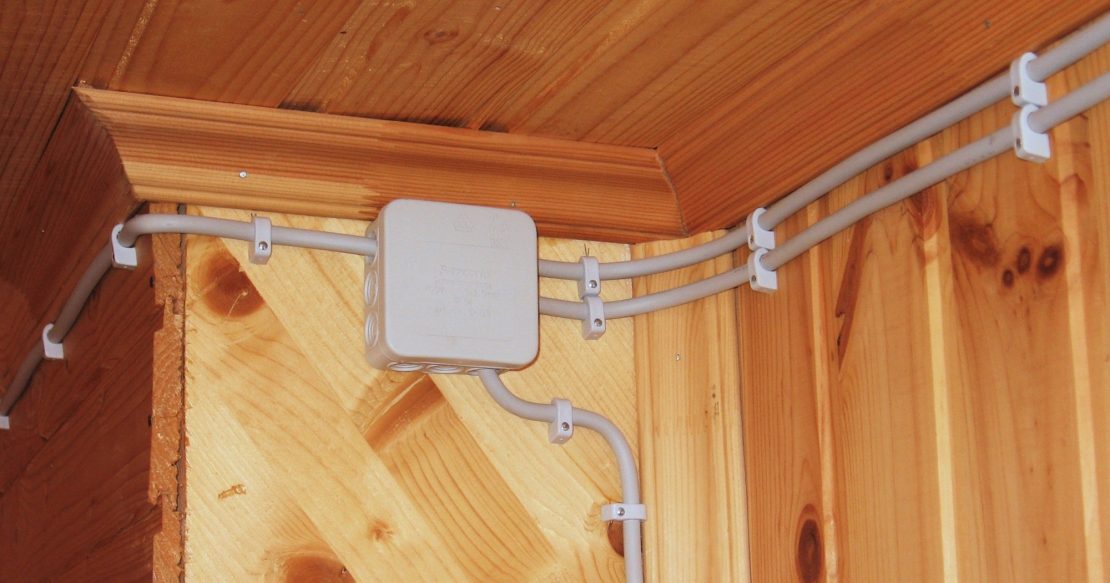

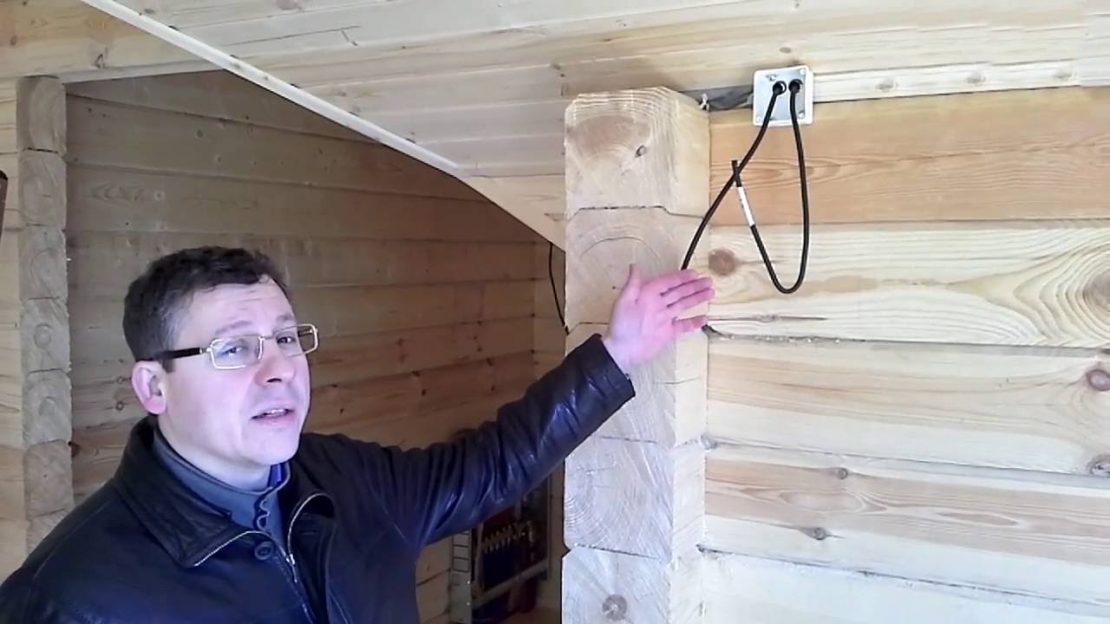

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
установите распределительные коробки;
трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
соедините друг с другом отдельные части труб сваркой;
при помощи протяжки проложите провода по трубам;
выведите их в распределительную коробку, концы оставьте примерно по 20 см;
соедините все жилы, обмотайте стыки изолентой и заземлите;
теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

кабели крепят на потолок при помощи скоб;
провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

от стены отступают на 50-70 мм, ставят первую отметку;
делают углубление 2 см вдоль стены и 10 см вдоль плиты;
такие же действия осуществляют в месте расположения люстры или светильника;
протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
проверяют качество и целостность разводки проводов.

Правила безопасности

При монтаже электропроводки соблюдают следующие требования:

Приборы не подключают к одному защитному автомату. Это повышает риск аварийных ситуаций даже при допустимой нагрузке. При коротком замыкании все устройства будут отключаться одновременно.
Все выключатели должны разрывать фазовый провод. В противном случае, при смене лампочек человек рискует получить электротравму.
Исключают соприкосновение или пересечение проводов.
При работе в санузлах используют влагозащищенные распределительные коробки.
Кабели укладывают так, чтобы при последующей отделке потолка не возникало затруднений.

Подбор материала и расчет сечения проводов

Перед подбором материала для будущей электропроводки следует определиться с объемом работ. При планировании полноценной замены рекомендуется использовать медные проводники. Наиболее удачным выбором будет ПВС. Он представляет собой соединительный провод с виниловой изоляцией, одна жила которого состоит из множества тонких проводов. Данный факт сопровождается увеличением электропроводности.

При частичной замене или прокладке следует использовать идентичный материал действующей электропроводке. Не допускается прямое формирование скруток между алюминиевыми и медными жилами. Это может привести к перегреву и нарушению целостности электрической схемы.

Таблица для определения сечения кабеля

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Где лучше располагать проводку под натяжным потолком

Сразу можно сказать, что нельзя монтировать жгуты электропроводки в щели между плитами, это все равно, что уложить кабель на гильотинные ножницы. Плиты перекрытия, особенно в новых домах, могут «играть» в процессе усадки до 5 лет. Концы арматуры и острые края на стыках бетонных плит перебили не одну проводку под натяжной потолок.

Линии, вдоль которых укладываются жгуты проводки, размечаются на перекрытиях только после сборки подвесов и багетов. Обычно это центральная линия потолка или плиты, находящейся в ближе всех к центру помещения.

В доме лучше прокладывать кабеля под натяжным потолком вдоль стены

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
Если предусматривается запас, следует сделать его менее заметным.
При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Подготовка схемы

Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.

При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

Схема устройства проводки в потолке

Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Правила разводки электрики по потолку под натяжным потолком

Существует достаточно большое количество нормативных актов и документов, регламентирующих способ и порядок планирования будущего освещения. Если пытаться учесть все нормативы, то даже самая простая разводка под точечные светильники под натяжной потолок затянется на недели. Достаточно будет выполнять требования основного документа – «Правил устройства электроустановок», или, по-другому, «ПУЭ-7».

Коротко основные требования сводятся к следующему:

Проводку в жилом помещении над горючим материалом необходимо либо прятать в металлическую трубу, либо делать из электропровода с негорючей защитной оболочкой. Обычно такой провод в маркировке имеет приставку «нг-LS», например, ВВГнг-LS;
Все элементы проводки делят на группы по зонам расположения на потолке или по характеру включения;
Каждую группу проводов объединяют в жгуты, а точки соединения жгутов собирают в распределительных коробках;
Сами коробки должны располагаться в доступных для ревизии и ремонта местах.

Последнее требование выполнить достаточно сложно. Наиболее рациональным местом для установки распределительной коробки будет точка объединения нескольких жгутов в один, более мощный, обычно это место на потолке. Если скрыть коробочку за виниловой пленкой, то не будет возможности использовать для прозвонки отдельных веток проводки.

К сведению! ПУЭ допускает сращивание проводов без распредкоробки, но для этого нужно будет использовать специальные латунные гильзы и опрессовочные пассатижи.

Более грамотным решением будет все же использование распредкоробки, но установить ее нужно будет не за натяжным потолком, а на стене. При этом часть кабелей и проводов можно будет просто закрыть декоративным коробом.

Проводку кладут по центральной линии плит, подальше от стыков

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

Используется кабель низкого качества или несоответствующего сечения.
Не продумываются моменты по дальнейшему получению доступа к электропроводке.
Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового проводаКрепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

Прокладка кабеля в медных трубах

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.
