Монтаж скрытой электропроводки в квартире своими руками

4.2.96

Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ.

Двери между отсеками одного РУ или между смежными помещениями двух РУ должны иметь устройство, фиксирующее двери в закрытом положении и не препятствующее открыванию дверей в обоих направлениях.

Двери между помещениями (отсеками) РУ разных напряжений должны открываться в сторону РУ с низшим напряжением.

Замки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от входных дверей РУ и других помещений не должны подходить к замкам камер, а также к замкам дверей в ограждениях электрооборудования.

Требование о применении самозапирающихся замков не распространяется на РУ городских и сельских распределительных электрических сетей напряжением 10 кВ и ниже.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

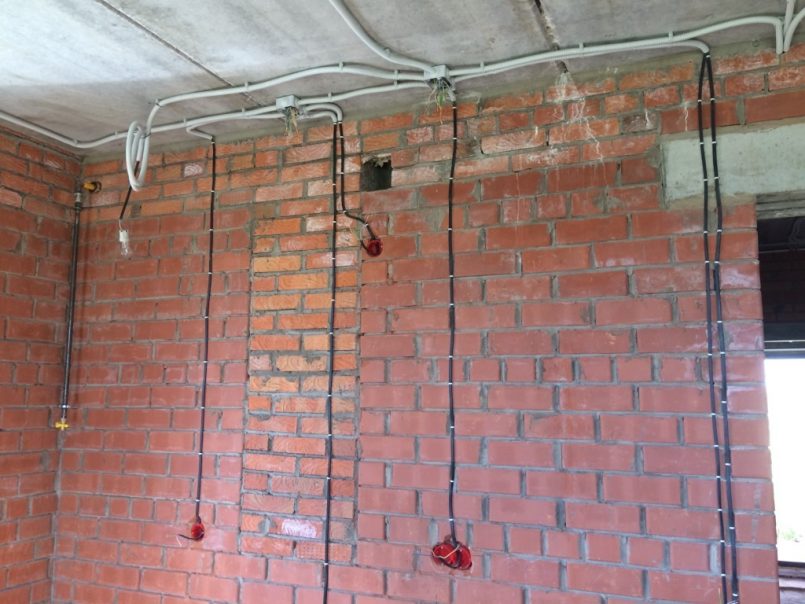

Открытая проводка – ретро + прогресс

Традиционно открытая проводка устраивалась скрученным проводом на керамических изоляторах. Сегодня этот путь. наиболее подходящий для стиля ретро, легко повторить, используя современный витой трехжильный или двужильный провод и керамические держатели. Стилизация обойдется дороже, чем открытая проводка из обычного кабеля на пластиковых или металлических скобах. Но в любом случае следует соблюдать шаг между держателями не более 50 см, а на сложных участках их располагают чаще.

Чтобы защитить открытую проводку из обычного кабеля от случайного повреждения, используют кабель-каналы и плинтусы из пластика. Их внутреннее пространство может иметь перегородки, которые позволяют прокладывать внутри коробов одновременно и слаботочные, и силовые кабели. Съемная верхняя часть обеспечивает возможность контроля состояния трассы и ее модернизацию.

Электропроводка начинается с проекта

Электроснабжение загородного дома следует производить по проекту, выполненному в специализированной организации, имеющей на то официальное разрешение, и утвержденному в органах Росэнергонадзора. Но прежде чем заказывать проект, нужно составить техническое задание. Для этого потребуется получить сведения о выделенной на квартиру или на дом мощности (справку выдает эксплуатирующая компания), нарисовать схему расположения розеток, выключателей и осветительных приборов (или заказать дизайн-проект), а также посчитать предполагаемых потребителей электроэнергии. Смонтированную по проекту систему энергоснабжения тестируют, после чего ее принимает в эксплуатацию инспектор Энергонадзора. Лишь такой подход гарантирует электрическую и пожарную безопасность дома. На практике же зачастую проект по электрике выполняет архитектор-разработчик общестроительной части, а то и дизайнер, не имеющие не только соответствующих разрешений, но и должных знаний.

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности

Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

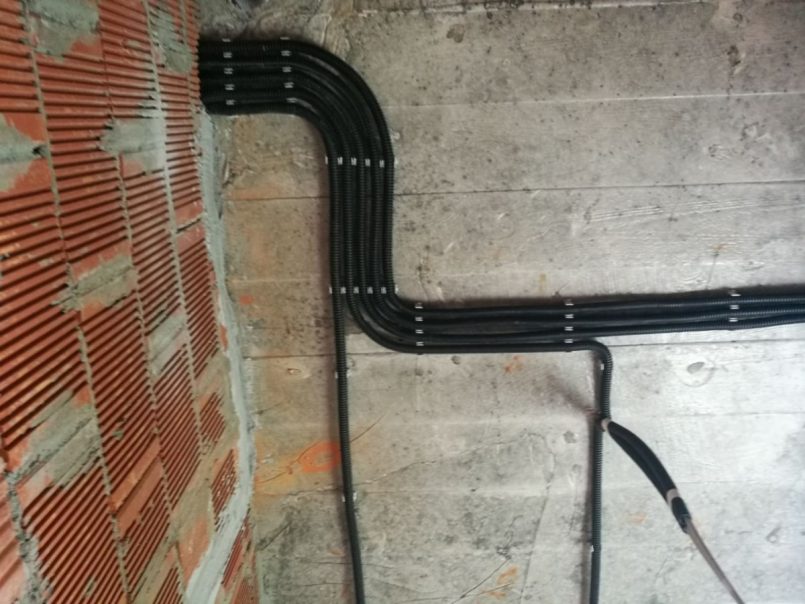

Использование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м

Провода под полом должны двигаться параллельно паре стен. В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов

Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление. В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы.

Организация проводки в частном доме по схеме ТN-C-S

Порядок разводки электрокабеля

Разводка проводов в квартире выполняется следующим образом:

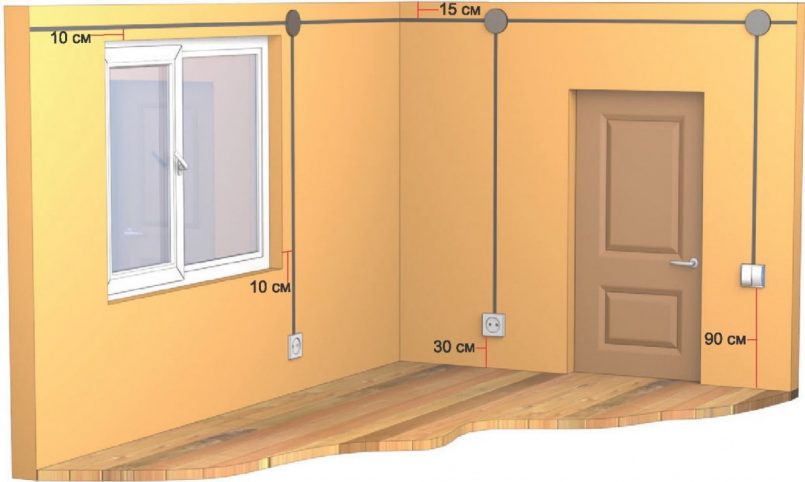

Разметка. При выполнении этих работ нужно следить за тем, чтобы каналы для проводов, с помощью которых подключаются параллельно соединенные розетки, располагались с ними на одном уровне.

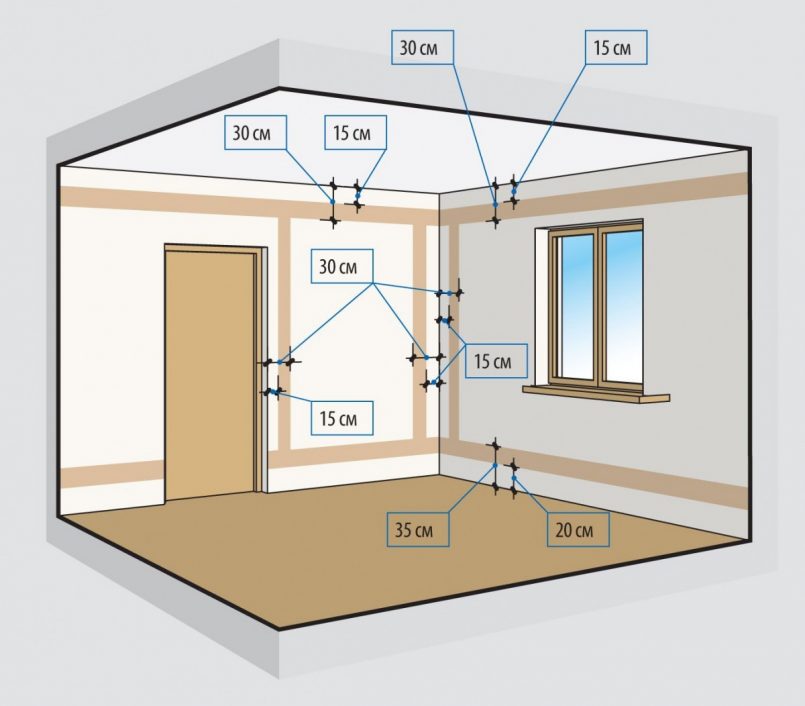

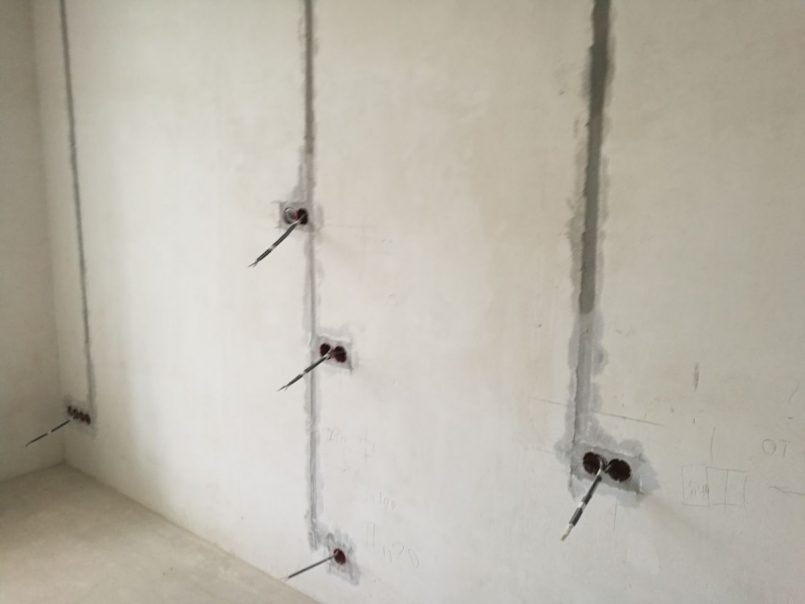

Штробление стен при помощи угловой шлифмашинки или перфоратора. Глубина каждой штробы составляет от 1,5 до 2 см. Чтобы правильно провести провода в несущих стенах, штробы для них не следует делать слишком глубокими, так как это может привести к нарушению прочности конструкции здания. Чтобы правильно проложить провод следует руководствоваться такими требованиями:

расстояние до пола не менее 200 мм.
расстояние до потолка не менее 150 мм.
расстояние до дверных или оконных проемов не менее 100 мм.

Высверливание углублений для монтажных коробок под розетки и выключатели, а также для размещения разветвительных коробок. Для выполнения таких работ используются специальные коронки.

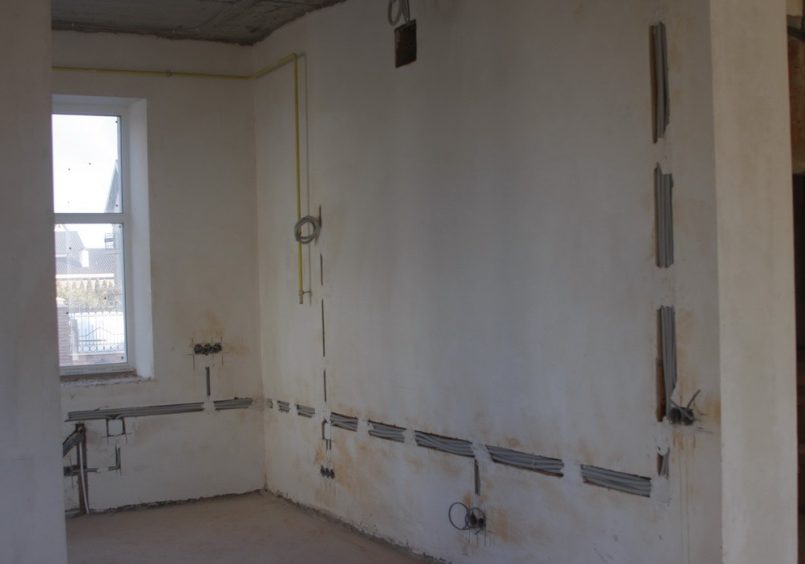

Укладка проводов в штробы. Такие работы выполняются при отключенной электроэнергии на общем щитке. Укладка проводов производится с помощью специальных креплений или замазки алебастром. При этом необходимо внимательно следить за отсутствием контакта изоляции проводов с металлическими деталями конструкции зданий.
Монтаж модульных элементов электрического щитка.
Установка монтажных коробок. Выполняется также с помощью алебастра. Если в квартире установлены гипсокартонные перегородки, то для них используются специальные подрозетники, имеющие соответствующие крепления.
В распределительных коробках провода соединяются в соответствии с разработанной схемой проводки

Крайне важно при этом обеспечить качественный электрический контакт, для чего может быть использована пайка, клеммные или болтовые соединения. Любые соединения проводов должны быть выполнены только в монтажных коробках.
и выключателей

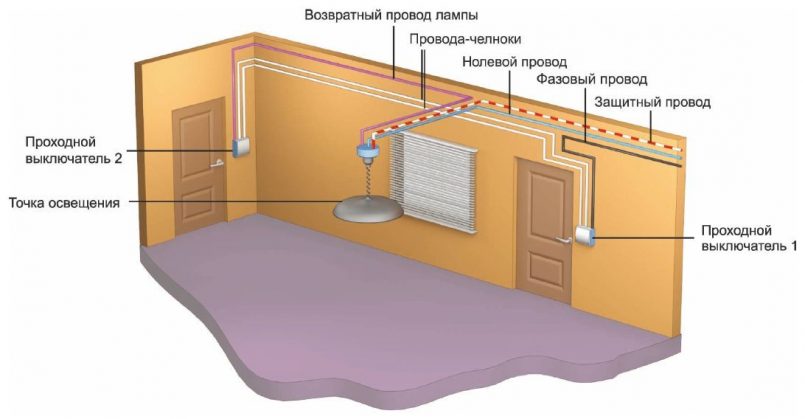

Не следует забывать, что каждый выключатель должен быть установлен таким образом, чтобы при его отключении разрывался именно фазный провод. При монтаже осветительных приборов фазный провод подключается к контакту, расположенному в глубине патрона лампочки.

Приветствую вас, дорогие читатели! Продолжаем знакомство с электричеством. В этой статье я расскажу вам, что такое открытая электропроводка и как ее прокладывают.

Вообще, открытый тип электрической проводки является наиболее старым и менее сложным по выполнению. При таком варианте, провода прокладывают прямо по стенам и потолкам (по их поверхности). Отсюда и возникло название типа проводки – открытая, ведь она проложена открыто, прямо на виду.

Способов прокладки этого типа проводки существует множество и самый старый и простой из них – прокладка по поверхности (прибивая гвоздями к деревянной стене, либо используя ролики-изоляторы).

Этот способ наиболее простой и старый, но не эстетичный, ведь при этом нарушается эстетика помещения, поскольку из противопожарных соображений закрывать провод нельзя. Слава богу, в наши дни существует немало способов выполнения открытой проводки без нарушения эстетики помещения.

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

линии для устройств освещения — 1,5 кв. мм;
подключение розеток — 2,5 кв. мм;
электрическая плита — 4 кв. мм.

Выбор сечения кабеля для открытой и скрытой проводки Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

Требования к скрытой проводке в доме

Использование гофротруб позволяет оперативно заменить проводку

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

Организация проводки в частном доме по схеме ТN-C-S

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом

Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки
Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

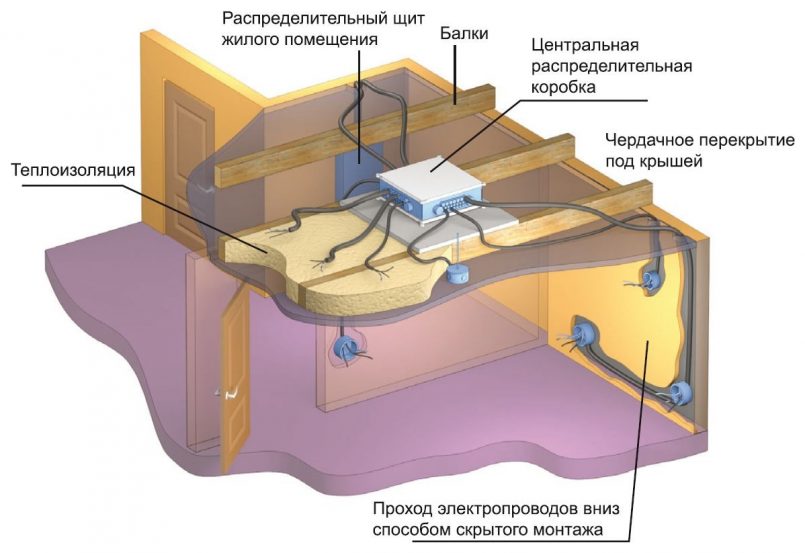

Как устроена скрытая проводка

Мнения специалистов разделяется, когда заходит речь о скрытой проводке. По утверждению одних, скрытая проводка, это та, которая прокладывается непосредственно в штробу или же спрятана под обшивку. По мнению других специалистов к скрытым проводам стоит относить и провода, расположенные в специальных тубах и каналах.

Для начала речь пойдет о классическом варианте, в котором сходны мнения всех профессионалов. В этом случае вся проводка проложена под штукатуркой, гипсокартонных перегородках, в плитах перекрытия, в полу, в пустотах, под подвесным или натяжным потолком.

Для прокладки скрытой проводки следует приступать еще в начальной стадии ремонта в помещении. То есть прокладку нужно делать до того, как будет нанесен слой финишной шпаклевки.

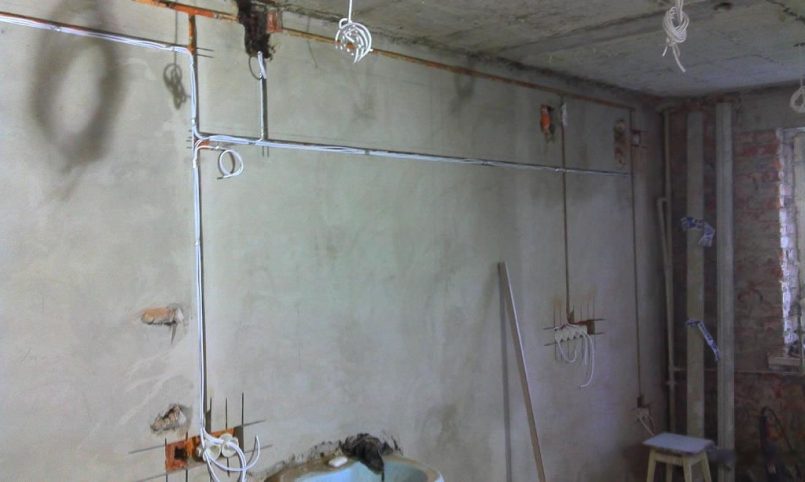

Как правило, все провода при таком методе укладываются в подготовленные штробы, которые прокладываются при помощи специального оборудования, такого как штроборез или болгарка. Если участок работы в жилом помещении не большой, штробу можно сделать при помощи перфоратора или стамески с молотком.

Элементы, включенные в электрическую проводку

Электропроводка это кабельно – проводная продукция, в которую включены кабеля, провода и шнуры. Кабель – это проводник, его защищает специальная оболочка, в которой размещены жилы. Жилы одни из главнейших элементов в кабеле, изготавливают их из медных или алюминиевых проводов цельных или скрученных, однопроволочных или многопроволочных. Толщина жилы влияет на то, сколько тока через неё способно пройти, не нагревая её. Из-за того что в быту всё чаще используют мощные токоприемники (электроинструмент, пылесосы, чайники, газонокосилки и прочее) на смену алюминиевой проводке, пришла – медная. Потому что медь проводит ток лучше.

Цель изоляции – защищать жилу передающую ток, для этого ее изготавливают из пластмассы, полимера и резины которые препятствуют распространению тока в проводке.

В состав проводки входят:

Вводной автоматический выключатель.
Автоматы групповых линий.
Электросчётчик.
Защитные устройства — УЗО, диффавтоматы, предохранители (пробки)
Нулевая и заземляющая шины
Соединительные проводники

Как правильно подобрать нужную электропроводку? Чем руководствоваться? Прежде всего, возможностями помещения и пожарной безопасностью, а не интерьером помещения. Если комнаты хорошо отапливаются и не имеют повышенной влажности, то предпочтение можно отдать любому виду проводки. В таких помещениях как кухня, ванна, подсобка используют комбинированную проводку

Это Особенно важно при электрификации вне помещения. Провода лучше спрятать в специальные трубы с пластиковой или металлической оболочкой, которая гарантированно исключит возникновение замыкания

Инструкция по электромонтажу

На сегодняшний день существует несколько вариантов того, как сделать открытую электропроводку своими руками. Наиболее популярными считаются использование специальных плинтусов, кабель-каналов и гофры. Чтобы сделать ретро электропроводку в доме можно использовать крепление на фарфоровых изоляторах, однако это уже совсем другая тема, для которой мы выделили целую статью.

Сначала необходимо создать схему монтажа проводки по комнатам, определить места установки распределительный коробок, розеток и выключателей. Далее строительным уровнем и простым карандашом на стенах вычерчиваются ровные линии, по которым в дальнейшем будет проведена открытая проводка в квартире.

На подготовительном этапе согласно схеме подсчитывается количество всех элементов и сечение жил проводника. Рекомендуется самостоятельно осуществить расчет сечения кабеля, чтобы в дальнейшем не произошел выход проводки из строя при перегрузках сети. Итак, рассмотрим варианты монтажа открытой электропроводки.

Кабель-каналы

Наиболее привлекательный способ открытой разводки электропроводки – использование кабельных каналов, которые представляют собой узкие пластиковые короба, показанные на фото. Наверняка такие изделия Вы могли увидеть в офисах, торговых помещениях и даже некоторых частных домах. Дело в том, что существует ассортимент товара в разных цветовых решениях, которые могут подойти даже под интерьер комнат.

Крепление кабель каналов выполнить довольно просто с помощью клея либо саморезов. Первый способ монтажа используется в том случае, если поверхность стен идеально гладкая и ровная. Клей наносится на прилегающую стенку короба, которая после этого придавливается в нужном месте на стене.

Наш совет – прижмите изделие к стене и сразу же уберите. На поверхности останется клей, который был на задней стенке кабель-канала. Подождите несколько минут, чтобы клей немного застыл, потом еще раз прижмите изделие. В этот раз с небольшим усилием, чтобы произошло надежное склеивание.

Дополнительно можно засверлить через каждые 30-40 см отверстия, вбить в них дюбеля и вкрутить саморезы. На гипсокартон необходимо осуществлять монтаж открытой электропроводки с помощью дюбель-бабочки. На поворотах и стыках используются дополнительные аксессуары – заглушки, углы, соединители, которые довольно просто соединяются между собой. Когда весь «скелет» из каналов будет собран, переходите к укладыванию кабеля. В местах соединения жил с распределительной коробкой, розетками и выключателями изоляция зачищается на 10-15 мм.

В конце концов, все «точки» соединяются, осуществляется прозвонка открытой электропроводки мультиметром и подсоединение электрики к распределительному щитку помещения.

Скрытая проводка в доме, и какие к ней требования

Одно из первых требований при устройстве скрытой проводки, это пожаробезопасность

Если конструкции выполнены из легковоспламеняющихся материалов или из дерева, следует уделить должное внимание при укладке скрытой проводки. Во избежание воспламенения следует провода прятать трубы, гофры из стали или поливинилхлорида.

Следует позаботиться о легкой смене элементов кабеля, но к сожалению этого правила практически никто не придерживается. В случае замены проводов или их добавление, приходится портить ремонт и разбирать участки проводки пришедшей в негодность.

Из этических и экономических соображений, проводка прокладывается строго горизонтально и вертикально. Это нужно не только что бы сэкономить материалы и время выполнения работы, но и для того, что бы в будущем не возникало вопросов, как найти старую, скрытую проводку.

В самом начале ремонтных работ следует распланировать и разметить расположение проводов проводки. Так же сразу нужно разметить точки под электроустановки. Схема проводки на плане должна храниться на будущее.

В скрытой проводке нужно уделить максимум внимания к ее электробезопасности. Профессиональные электрики рекомендуют трехжильные кабеля, где есть фаза, ноль и земля.

Особое внимание следует уделить для установки автоматического выключателя на случай перепада напряжения или замыкания провода.

Требования к скрытой проводке в доме

Использование гофротруб позволяет оперативно заменить проводку

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

Организация проводки в частном доме по схеме ТN-C-S

Недостатки

Несмотря на то, что недоступность к скрытой электропроводки является плюсом, здесь же имеются и весомые недостатки. Дело в том, что возникают многие трудности в случае ремонта проводов. Необходимо знать точный путь, по которому проложена нить, чтобы во время сверления, выдалбливания или других строительных операций не повредить ее. В противном случае, придется ремонтировать электропроводку, а это довольно сложный процесс, требующий много времени и сил;
Скрытая проводка также отличается сложностью монтажа. С самого начала необходимо точно установить все пункты электропитания, иначе в дальнейшем трудно будет с этим справиться;
К недостаткам скрытой электропроводки также следует отнести использование большего сечения проводников.

Необходимые материалы

Качественная скрытая электропроводка невозможна без подбора качественных материалов. Жилы кабелей должны быть изготовлены из меди. Использование проводки с жилами из алюминия возможно лишь для сетей освещения небольшой мощности. Рекомендуемая толщина жил в силовой части — 2,5 миллиметра, а сети освещения — 1,5 миллиметра. К кабелю должен прилагаться сертификат соответствия от «Ростест-Москва» и сертификат пожаробезопасности. Теми же документами должны сопровождаться щиты и выключатели.

Оптимальными марками кабеля для скрытой проводки могут стать:

ВВГ — кабель, обернутый в два слоя поливинилхлорида, и без слоя защиты;
ПВС — кабель в поливинилхлоридной оболочке.

Проектирование и расчет

Первый этап проектирования состоит в определении мощности всех электроприборов внутри дома или квартиры. В этом поможет схема расположения помещений, на которой можно отметить места размещения приборов.

Суммирование мощностей покажет, какой вводной автомат потребуется, а по отдельным помещениям и функциям приборов определяется количество и номинальный ток линейных автоматов. Этот расчет также поможет подобрать сечение проводов.

Схема скрытой электропроводки указывает монтажникам размещение электрических точек и пути прокладки проводов. К схеме составляется спецификация оборудования и материалов.

В ней указываются количество, наименования и марки электрооборудования и проводов. При планировании количества материалов не мешает создать небольшой резерв на непредвиденные ситуации (10-15%).
