Как провести электропроводку в деревянном доме своими руками: внутренняя разводка согласно пуэ, правила прокладки кабеля по деревянным конструкциям, подробные схемы

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Порядок выполнения кабельного отверстия

Технология изготовления проходного отверстия сильно зависит от материала стены. Этот критерий влияет на применяемый инструмент и сложность работ. Материал стены определяет и степень пожаробезопасности проводки.

Стена в панельном, кирпичном или монолитном доме

Изготовление отверстий в бетоне или кирпиче несет в себе вредный для здоровья человека фактор. Частицы пыли засоряют дыхательные пути, попадают в легкие и на слизистую глаз. Желательно заранее побеспокоиться о безопасности и проводить подобные работы в защитных очках и маске (хотя бы медицинской).

Отверстия изготавливаются перфоратором и буром. Он предназначен именно для таких работ. В передней части бура имеется твердосплавная напайка из победита

Важно быть осторожным. Если в процессе бурения она попадет в арматуру стены, то есть большой риск, что напайка отвалится и сверло придется выкинуть. Победитовая насадка для бурения отверстий в бетоне

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

1. Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
2. Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
3. Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
4. Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
5. Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

В плане техники безопасности все так же, как и при сверлении бетона или кирпича. То есть защищаются от пыли глаза, органы дыхания и слизистые оболочки.

Гипсокартон прост в обработке. Отверстие можно проделать даже гвоздем или ножом. Собственно, так и поступают, если нужна пара дыр, а пригодного инструмента нет под рукой. Но гораздо правильнее выполнять проходки при помощи дрели и обычного сверла. Его диаметр должен быть немного больше, чем толщина провода.

В редких случаях возникает необходимость провести сквозь гипсокартон силовой кабель большого сечения. Здесь уже придется воспользоваться коронкой по сверлению гипса или перьевым сверлом.

Отверстие для кабеля в стене из гипсокартона

В любом случае важно учитывать несколько простых правил:

1. Смотреть, чтобы точка сверления не совпала с несущим профилем или другим кабелем.
2. Провод укладывается в гильзах из негорючей ПВХ трубы или гофрированной трубки.
3. Если между листами гипса имеется уплотнитель (пенопласт, минеральная вата), то его следует проколоть любым длинным тонким предметом. Например, куском арматуры, сверлом или отверткой.

Стена из дерева или ДСП

С изготовлением отверстий в древесине многие знакомы со школьной скамьи. Следует быть осторожным, чтобы не поймать занозу. Желательно избегать перегрева дерева тупым сверлом, т. к. тлеющие опилки могут посыпаться, куда не надо, и устроить пожар.

Само же бурение производится дрелью и сверлом по дереву. Оно должно быть острым. Так процесс пройдет гораздо легче и быстрее. Сверло по металлу не подходит. Оно, конечно, проделает отверстие, но работа будет долгой и тяжелой.

Прокладка провода через бревенчатую стену

Нюансы работы следующие:

1. Проходя сквозь деревянную перегородку, по возможности нужно избегать сучков. Эти участки имеют повышенную твердость, поэтому работать с ними неудобно. Также сучки могут просто отвалиться от общего пласта дерева.
2. Проблемы могут создать и трещины. Их стоит обходить стороной, ведь есть риск, что доска расколется.
3. Нужно убедиться, что по ту сторону стены нет проводки, водяных труб или металлических элементов конструкции.
4. Дерево легко загорается от нагрева. Поэтому проход кабеля через стену осуществляется в пластиковой трубе, кабельном канале или гофре. Недопустимо касание электрических узлов (в т. ч. и изолированных) с древесиной. Особенно в месте перехода кабеля через стену, ведь там выделяющемуся теплу некуда будет отводиться.

Ссылки на ПУЭ, СНиПы и краткие комментарии

Мы рассмотрим наиболее часто встречающиеся вопросы при проведении электромонтажных работ. Выбор сечения кабеля по току и мощности с таблицей из ПУЭ, необходимость применения УЗО, правила штробления стен, нужно ли прокладывать кобель в гофре и другие вопросы связанные с электромонтажом. Все, что я напишу, будет содержать ссылку на нормативные акты и краткий комментарий. Рекомендую не делать выводы о правильности выполненных работ по блогам и записям в интернете. 90% рекомендаций и утверждений взяты с «потолка», большинство авторов не смогут сказать в каких нормах и правилах это написано.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

• Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
• Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
• Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
• Установка розеток, источников света, выключателей и другого необходимого оборудования;
• Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностейИсточник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Короб распределения должен находиться в доступном местеИсточник karkasdomproekt.ru

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

• Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
• Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
• Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

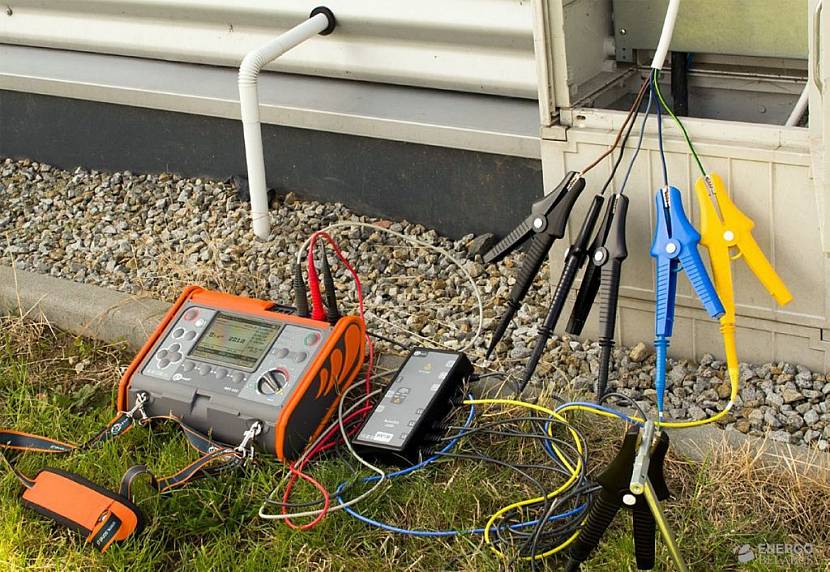

Проверка сопротивления изоляции проводки снизит вероятность возгоранияИсточник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. 1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. 2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. 3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. 4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
5. 5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Как заменить проводку в деревянном доме

Для полной замены проводки открытого типа проводится демонтаж старой с кабель-каналами и распределительным щитком.

Как осуществить частичную замену отдельного ответвления, если в доме установлена открытая проводка:

1. Отключить автомат, отвечающий за конкретный провод.
2. Отсоединить все проводки от клемм.
3. Снять крышку соответствующего кабельного канала.
4. Отсоединить розетки и выключатели от провода.
5. Вытащить старый и поставить новый кабель.

Обратите внимание! Замена скрытого кабеля проводится по-другому. Он обрезается от всех концов (автомата, люстр, розеток), затем снимается или захоранивается. Алгоритм работ по установке нового кабеля такой же, как и в случае начального монтажа системы

Алгоритм работ по установке нового кабеля такой же, как и в случае начального монтажа системы.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

• при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
• для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
• минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
• 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи. Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками

На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.
