Разновидности
Популярность этого вида продукции, приводит к появлению различных видов исполнения. Дополнительные характеристики, которые получает кабель ВВГ, определяет расшифровка параметров маркировки. Приведем основные разновидности, с которыми может столкнуться потребитель.
Пожаробезопасное исполнение:
- Провода, негорючие при одиночной прокладке, специальной маркировки не имеют;
- Негорючие при групповом способе прокладки, обозначаются индексом «нг». Подкатегории: нг(А), нг(В), нг (А F/R), указывают категорию огнестойкости;
- Негорючие, при групповом способе укладки, с низким дымо- и газовыделением, получили маркировку нг-LS;
- Не выделяющие абразивных и коррозионных веществ при тлении и возгорании обозначаются нг-HF;
- Устойчивые к пламени, для групповой укладки, с низким выделением газа и дыма — нг-FRLS;
- Устойчивые к пламени, негорючие, не выделяющие едких и абразивных веществ — нг-FRHF;
Деление по конструкции токопроводящей части:
- Одножильные (о);
- Многожильные (м);
- Круглого сечения (к);
- Профильная жила сегментного сечения (с).
Подробно, обозначения, применяемые при маркировке кабельной продукции, можно посмотреть в ГОСТ 31966–2012. При самостоятельном приобретении кабельной продукции, предварительный просмотр этого документа позволит вам ориентироваться в ее видах и на равных разговаривать с продавцом.
Преимущества кабелей ВВГ
Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:
- Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
- Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
- Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
- Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
- Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
- Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
- Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
- Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
- Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.
Стандарт ГОСТ 31996 (на основе ГОСТ 53769, исходный международный IEC 60502-1) на силовые кабели исполнения пониженной горючести, пониженной пожароопасности, пониженного содержания галогенов и огнестойкие; расшифровка индексов; технические характеристики
Ссылки для скачивания:
Стандарт разделяет (с точки зрения пожарной безопасности по пункту 3.12) силовые кабельные изделия с изоляцией из поливинилхлоридного (ПВХ) пластиката или из сшитого полиэтилена и оболочкой из тех же материалов по следующим группам, в зависимости от этого присваивается дополнительный индекс:
** – сниженные объёмы выделения газов и дыма при вынужденном горении или тлении (для улучшения визуальной ориентации людей при пожаре);
*** – подразумевают хлор, фтор, бром, йод, астат, которые являются энергичными окислителями из-за чего:
- негативно влияют на микропроцессорную технику вплоть до её выхода из строя по пункту 3.11;
- угнетают дыхательные органы человека и животных.
Проводники с индексами HF (halogen free) обладают низким дымовыделением по пункту 6.3.3.
**** – английские буквы «LS» являются аббревиатурой от low smoke (в переводе низкое выделение дыма), что аналогично русской букве «д».
Преимущественная прокладка проводников
| Индекс | Применение | |
| в общем | примерами | |
| без индекса |
одиночная промышленная и бытовая электропроводка |
производственные помещения, склады, здания сельскохозяйственного назначения |
| нг | кабельные сооружения |
кабельных эстакады соединяющие здания, кабельные лотки с потолочной подвеской в супермаркетах |
| нг-LS или нгд |
помещения со скоплением людей |
торговые и офисные центры |
| нг-HF |
общественные здания с компьютерной техникой |
детсады, школы, больницы, спортивные комплексы, дата-центры |
| нг-FRLS | аварийные системы |
пожарная сигнализация, пожаротушение, аварийное освещение, эвакуационные лифты |
| нг-FRHF |
аварийные системы соседствующие с компьютерами |
операционные в больницах, сигнализация оповещения пожара, аварийное освещение дата-центров |
Расшифровка маркировок кабелей в пластмассовой изоляции, их классификация
Силовые кабели маркируются буквами, которые указывают на конкретную изоляцию и оболочку, наличие брони и экрана, а также цифрами для определения числа жил и площади сечения каждой жилы по пункту 4.1.
Расшифровка букв и цифр в маркировке:
-
1. буква определяет жилу:
- «А» – алюминиевая токопроводящая жила;
- отсутствие буквы «А» – медная токопроводящая жила (не ставиться никакой буквы, обозначающей медную жилу);
-
2. буква обозначает материал изоляции:
- «В» – поливинилхлоридный (ПВХ) пластикат;
- «Пв» – сшитый полиэтилен;
- «П» – полимерные композиции, не включающие галогены;
-
3. буква определяет материал оболочки или защитного шланга:
- «В» – наружная оболочка из ПВХ пластиката;
- «Шв» – защитный шланг из ПВХ пластиката;
- «Шп» – защитный шланг из полиэтилена;
- «П» – наружная оболочка из полимерных композиций без галогенов;
-
4. буква указывает на отсутствие либо наличие брони и её тип:
- «Г» – броня не предусмотрена;
- «Б» – стальные оцинкованные ленты;
- «Ба» – лент из алюминия либо его сплава;
- «К» – круглые стальные оцинкованные проволоки;
- «Ка» – круглая проволока из алюминия или сплава;
-
5. буква задаёт присутствие или отсутствие экрана:
- «Э» – экран есть;
- отсутствие буквы «Э» – экрана нет;
- 6. далее могут ставиться индексы, описанные ранее;
- 7. цифра определяющая количество жил;
- 8. разделительный знак «х» (умножить);
- 9. цифра определяющая площадь сечения жилы;
-
10. буква указывающая форму сечения кабеля:
- «П» – плоский кабель;
- отсутствие буквы «П» – круглый кабель;
-
11. конструкция жилы:
- «о» – однопроволочная или цельная жила;
- «м» – многопроволочная жила (несколько скрученных проволок);
- «к» – круглая жила;
- «с» – секторная жила.
Пример:АВВГнг-LS 4х70ос – кабель с алюминиевой жилой (А) в поливинилхлоридной изоляции (В) и оболочке (В) для групповой прокладки (нг) с пониженным выделением дыма (LS) с четырьмя жилами (4) с площадью сечения 70 мм2 каждая, жилы однопроволочные секторной формы.
Разбор маркировки кабелей с изоляцией из сшитого полиэтилена представлен на этой странице.
Область действия стандарта ГОСТ 31996 (ГОСТ 53769)
Стандарт определяет производство кабельно-проводниковой продукции с пластмассовой изоляцией на территории 5 стран СНГ (Беларусь, Киргизия, Молдова, Россия, Узбекистан, не действует в Украине). Кабели для стационарной прокладки эксплуатируют в сетях переменного напряжения 660, 1000 и 3000 вольт с частотой 50 герц.
Действующий ГОСТ 31996 введён на основе применения ГОСТ 53769 (указание в пункте 5 предисловия).
Нормативный документ разработан на основе стандарта международной электротехнической комиссии МЭК или IEC 60502-1:2004 с заголовком: «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на напряжение 1 и 3 кВ».

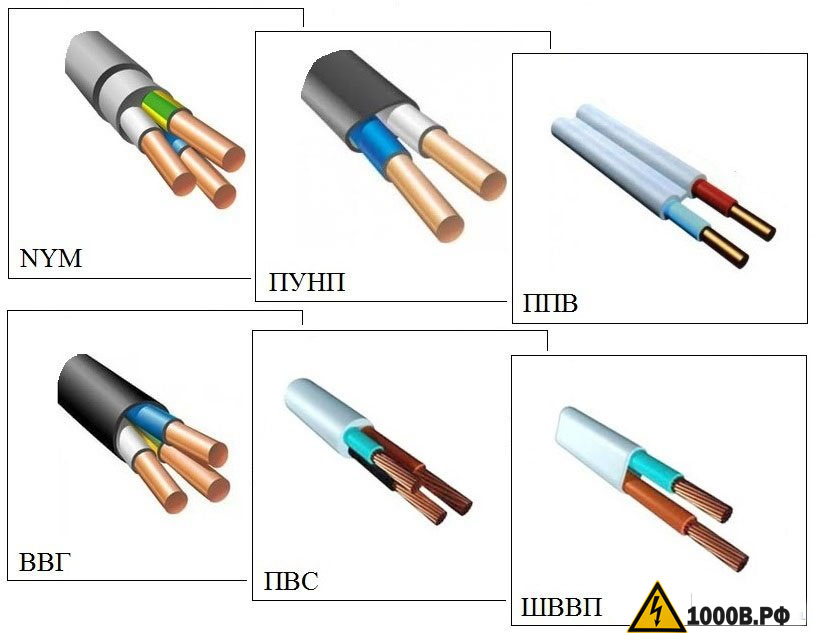

Разновидности электрических проводов и их назначение
Провода могут быть:
Алюминиевыми
Медными
В настоящее время предпочтение отдается проводу с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия. Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, провод из меди служит дольше.
Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее. Кроме металла токопроводящей жилы, электрокабели делятся на:
Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.
Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.
Различные варианты скруток
Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.
Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.
Плохое соединение проводов
Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.
Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:
- с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
- оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
- для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
- после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.
На практике применяются несколько видов скруток:
-
простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;
- метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;
Присоединение провода к основному
- бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
- соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;
Соединение многожильного и одножильного медного провода
другие различные варианты соединения.
Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html
Провода и шнуры осветительные (табл. 47)
Таблица 47. Технические характеристики осветительных проводов и шнуров
|
Группа, марка изделия |
Сечение токопроводящих жил, мм2 |
Число токопроводящих жил |
Рабочее напряжение, В |
Климатическое исполнение |
Примечания |
|
ШВВП |
0,5; 0,75 |
2; 3 |
До 450/750 |
У, Т, УХЛ |
— |
|
ШВП |
2 |
||||
|
ШВП-2 |
0,35; 0,5; 0,75 |
2 |
|||
|
ШВЛ |
0,5: 0,75 |
2; 3 |
|||
|
ПВС |
0,75; 1,0; 1,5; 2,5; 4,0 |
2; 3; 4; 5 |
|||
|
ШВО |
0,5; 0,75; 1; 1,5 |
2 |
380 |
УХЛ |
Шнур гибкий с полиэтиленовой сшитой изоляцией, в ПВХ-оболочке, в оплетке из нитей для при соединения нагревательных приборов |
|
ШВО |
0,75; 1; 1,5 |
2; 3 |
380 |
УХЛ |
То же |
|
ПУНП |
1; 1,5; 2,5; 4; 6 |
2; 3; 4 |
250 |
У |
Оболочка черного цвета. По заказу оболочка может быть изготовлена любого цвета |
|
ПУГНП |
0,75; 1; 1,5; 2,5; 4; 6 |
2 |
Основные производители кабеля
- ЗАО «ТРАНСВОК» – предприятие, производящее кабеля волоконно-оптического типа, таких как:
- внутренние;
- магистральные;
- локальные.
Производство компании подтверждено стандартами качества. При изготовлении продукция, ТРАСНВОК предлагает своему клиенту:
- указание фирменного товарного знака;
- дата производства;
- маркировка метража кабеля с точностью 1%.
Вся маркировка четкая, износостойкая, хорошо видимая.
- ЗАО «Людиновокабель» – производит провода для всех видов услуг в сфере энергетики.
Цели компании:
- увеличение ассортимента и объема выпускаемой продукции за счет ее контроля качества;
- усовершенствования выпуска изделий, используя новое оборудование.
Продукция выключает в себя:
- кабели силовые;
- провода изоляционные из сшитого пластика;
- кабели изолированные;
- кабели неизолированные;
- обмоточные.
- Интегра-Кабель. Целевая направленность – инжиниринг, выпуск и продажа оптоволоконных силовых кабелей.
Среди видов производственных товаров выделяются:
- кабель для грунтового монтажа с бронированной проволоки из стали;
- сигнализационные кабели с защитной стальной лентой;
- для монтажа через пластиковые трубы;
- навесной;
- внутренний, для сетей распределения.
Каждый завод выпускает определённый тип товаров. Выбирая производители кабеля, нужно руководствоваться своими основными целями применения электропродукции.
Расшифровка буквенных обозначений и виды ВВГ
Вид кабеля легко определить, даже если он упакован в бухту: на поверхность наружной изоляции наносится соответствующая маркировка. Среди множества буквенно-цифровых символов и вид кабеля. Что же обозначают эти общепринятые сочетания букв?
ВВГ – медный кабель, каждая жила которого защищена оболочкой из поливинилхлорида, и внешняя изоляция также изготовлена из ПВХ. «Г» – отсутствие брони или другой прочной оболочки для применения в агрессивных условиях.
Буквально это расшифровывается так:
- «В» – винил;
- «В» – винил;
- «Г» – голый.
И жилы, и оболочки изготавливают из различных материалов, имеющих особые технические характеристики. Исходя из этого, выделяют и различные виды кабеля ВВГ.
Образец медного провода. По актуальным требованиям ПУЭ, алюминий нельзя использовать для изготовления жил с сечением менее 16 мм², большие пока допущены – из соображений экономии и более легкого веса
Соответственно, для домашнего использования идеально подходят медные изделия.
Наиболее востребованные виды силовых проводов.
ВВГнг – негорючий/пониженной горючести. Стойкость к возгоранию объясняется добавлением в пластик ингредиентов, не поддающихся горению. Если возникнет пожар, проводка не будет гореть сама и не возгорится от соседних кабелей.
ВВГнг LS – вид негорючего кабеля с низким газо- и дымовыделением. LS – это Low Smoke (низкий уровень дыма).
ВВГнг LSLTx – к вышеперечисленным качествам добавляется LTx – Low Toxic (низкий уровень токсичности). При возгорании из оболочки не выделяются опасные вещества. Максимально защищенный кабель подобного типа востребован в детских дошкольных и образовательных учреждениях, клиниках и больницах.
ВВГнг HF – в составе оболочки не присутствуют галогенные вещества, такие как хлор и др. HF – Halogen Free (без галогенов).
ВВГнг FRLS – кабель для группового монтажа, его особенность – максимальная устойчивость к возгоранию. FRLS – Fire Resistance (огнестойкий). Даже в течение 3-х часов кабель не будет возгораться и дымить благодаря слюдяной оболочке.
ВВГ-Пнг – провод плоской формы с 2-3-мя жилами, негорючий. Иногда именно плоский кабель удобнее соединять с другими проводами или размещать в плинтусах, коробах.
Все провода, не имеющие буквенного обозначения «п» в наименовании, имеют круглое сечение вне зависимости от количества токопроводящих жил, расположенных внутри, и вида изоляции
Для устройства домашних электрических контуров не нужно закупать дорогие виды с дополнительной защитой.
Обычно используют бюджетный кабель ВВГ, максимально подходящий для внутренних работ, или ВВГнг, если планируется групповой монтаж.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Читать также: Подшипник что это такое
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Маркировка
Общая информация
Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.
Пример шифра
Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.
Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.
Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.
Расшифровка цифрового обозначения:
Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.
Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:
- литеры «П» и «А» нет, значит, жила медная;
- вторая буква «В» указывает, что изоляция поливинилхлоридная;
- также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
- последняя буква – «Г» обозначает, что защитный покров отсутствует;
- первая цифра «4» — четыре жилы;
- «2,5» — поперечное сечение в мм.кв.;
- 380 — Номинальное напряжение в 380 В.
Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!
Маркировка российских кабелей:
Обозначение отечественных проводов и шнуров:
Назначение и особенности применения
Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.
Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.
ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов
Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.
Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.
Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.
Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.
