Почему не горит светодиодная лента и как ее починить?

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.

Совет

Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.

Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

  1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
  2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.

    При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.

  3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
  4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном

Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем

Это необходимо для качественной пайки компонентов в цоколе.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Причины перегорания ленты

Светодиодные лампы известных производителей способны служить на протяжении десятков тысяч часов (30-50 часов). Основная причина выхода из строя светодиодов — недостаточное качество. Не все производители комплектуют изделие надежными лентами нового поколения. Вызвано это стремлением предложить свой товар по возможно более низкой цене.

Такая ситуация диктуется потребностями рынка: потребители зачастую предпочитают дешевую продукцию, не задумываясь о том, что ширпотреб служит гораздо меньше качественного светильника. Даже если дешевая лампа не перегорела и продолжает работать, интенсивность ее свечения очень быстро уменьшается на 30-50 %.

Причем многие модели выпускаются на китайских заводах известными западными производителями. Такая продукция соответствует мировым стандартам качества. А вот изделия чисто китайских производителей далеко не всегда являются приемлемыми по показателям надежности.

Если все же приобретено недорогое изделие, следует ожидать и другие неприятности, в том числе:

  • пестрое свечение;
  • неравномерность распределения света;
  • плохое качество клеящей поверхности.

Однако покупка даже дорогой ленты известного производителя не гарантирует ее длительную работу, если условия эксплуатации не соответствуют нормам

К примеру, далеко не все потребители принимают во внимание силу тока и мощность источника питания. Также многие игнорируют температурный режим, эксплуатируя на улице ленту, предназначенную для помещения

Причиной поломки нередко является неправильная установка. В частности, отсутствие защиты от механических повреждений может привести к нарушению целостности ленты и попаданию влаги вовнутрь. В результате вся лента или ее отдельные фрагменты выходят из строя.

Нарушения при подключении к питанию — еще одна причина неисправности светильника. Лента работает по принципу цепи с параллельными секторами. На ее конце ток, пройдя по всем сегментам, суммируется. Если общий ток большой, дорожки могут перегреться, что приводит к выходу из строя светильника. Чтобы избежать подобной ситуации, рекомендуется разделять слишком протяженные участки ленты на более короткие фрагменты.

Какие проблемы могут возникнуть

Причины поломок бывают следующими:

подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания

В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;

диоды загорелись только до центра ленты

Причина неисправности — перегорание одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.


Пример поломки на сгибе.

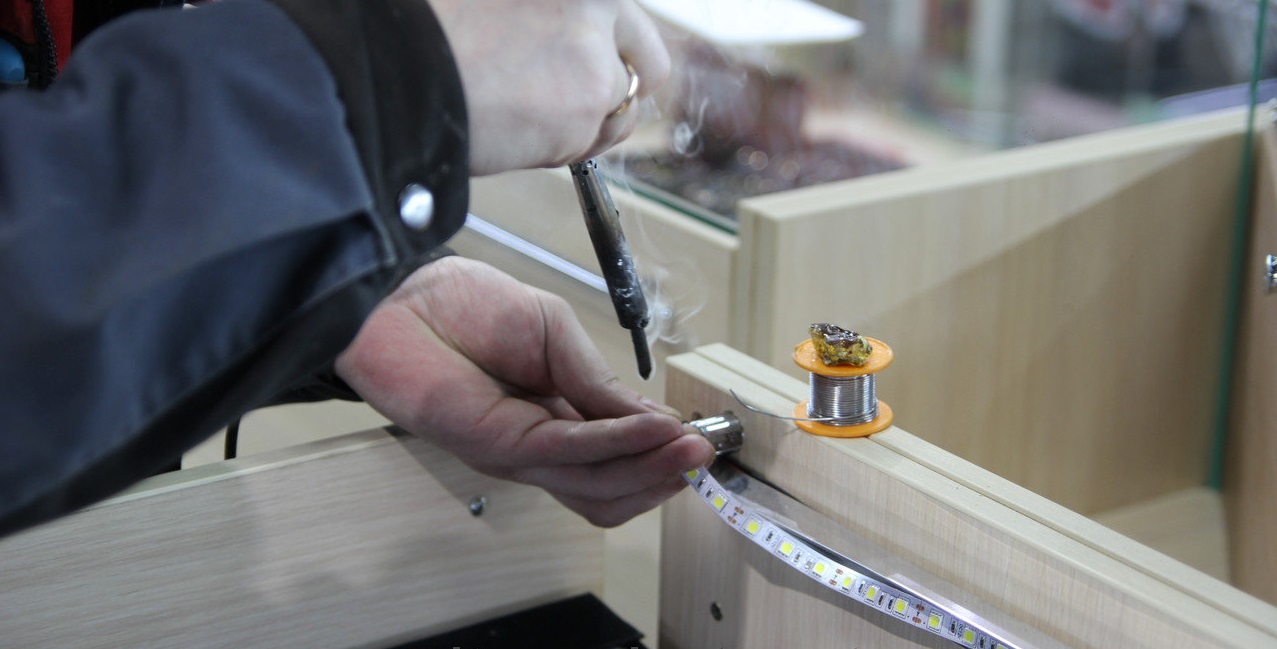

Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:

  • срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
  • неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.


Потускневшие светодиоды.

Совсем не светит

Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.


Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.


Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.

Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Какие проблемы могут возникнуть

Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:

подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания

В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;. диоды загорелись только до центра ленты

диоды загорелись только до центра ленты

Причина данной неисправности состоит в перегорании одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:

  • срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
  • неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.

Потускневшие светодиоды.

Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.

Совсем не светит

Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Проверка отдельных деталей

Разберем несколько деталей, при поломке которых выходит из строя схема, а вместе с этим и все оборудование.

Резистор

На различных платах данную деталь применяют довольно часто. И так же часто при их поломке происходит сбой в работе прибора. Резисторы несложно проверить на работоспособность мультиметром. Для этого необходимо провести измерение сопротивления.

При значении, стремящемся к бесконечности, деталь следует заменить. Неисправность детали можно определить визуально. Как правило, они чернеют из-за перегрева. При изменении номинала более 5%, резистор требует замены.

Диод

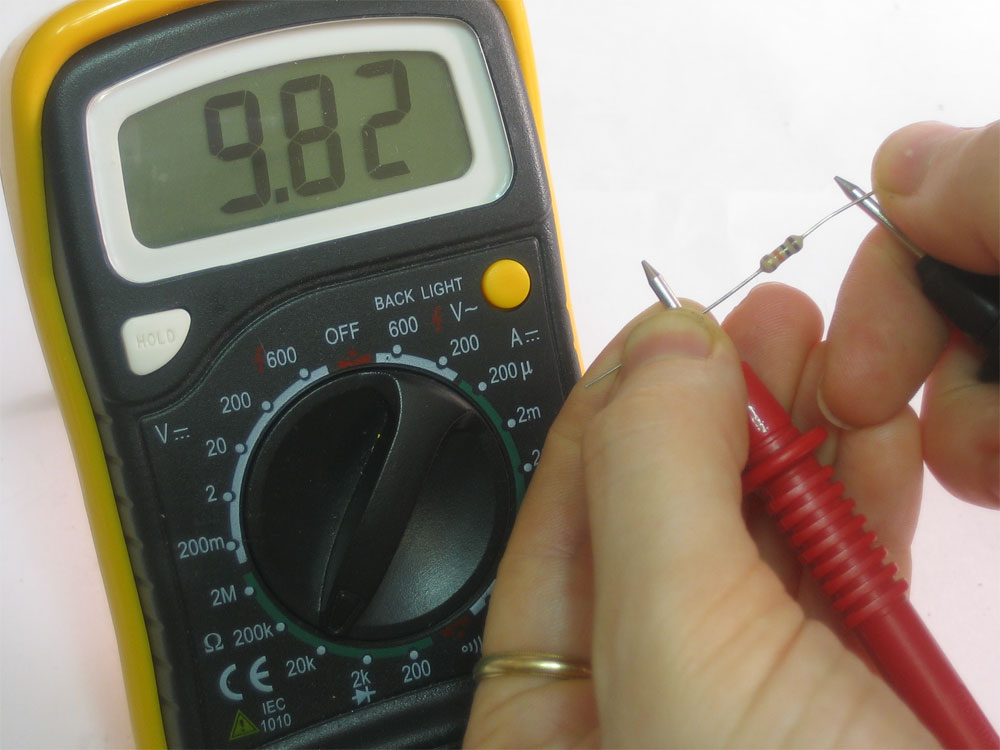

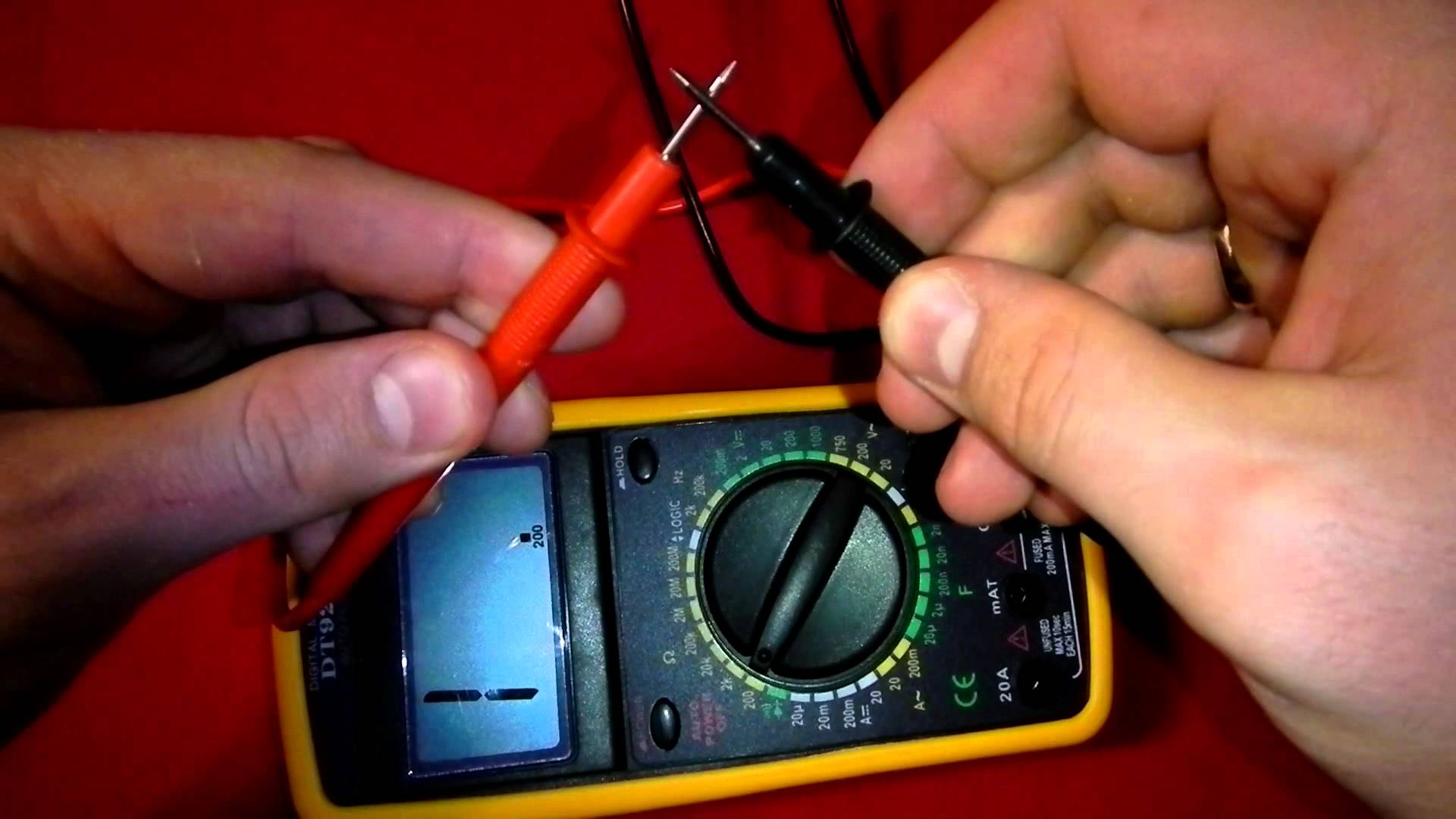

Проверка диода на неисправность не займет много времени. Включаем мультиметр на замер сопротивления. Красный щуп на анод детали, черный на катод – показание на шкале должно быть от 10 до 100 Ом.

Переставляем щупы мультиметра, теперь минус (черный щуп) на аноде – показание, стремящееся к бесконечности. Эти величины говорят об исправности диода.

Катушка индуктивности

Плата редко выходит из строя по вине этой детали. Как правило, поломка случается по двум причинам:

  • витковое короткое замыкание;
  • обрыв цепи.

Проверив значение сопротивления катушки мультиметром, при значении менее бесконечности – цепь не оборвана. Чаще всего, сопротивление индуктивности имеет значение в несколько десятков омов.

Определить витковое замыкание немного труднее. Для этого прибор переводим в сектор измерения напряжения цепи. Необходимо определить величину напряжения самоиндукции.

На обмотку подаем небольшой по напряжению ток (чаще всего используют крону), замыкаем ее с лампочкой. Лампочка моргнула – замыкания нет.

Шлейф

В этом случае следует прозванивать контакты входа на плату и на самом шлейфе. Заводим щуп мультиметра в один из контактов и начинаем прозвон. Если идет звуковой сигнал, значит, эти контакты исправны.

При неисправности одно из отверстий не найдет себе «пару». Если же один из контактов прозвонится сразу с несколькими – значит, пришло время менять шлейф, поскольку на старом короткое замыкание.

Микросхема

Выпускается большое разнообразие этих деталей. Замерить и определить неисправность микросхемы с помощью мультиметра достаточно тяжело, наиболее часто используют тестеры pci.

Мультиметр не позволяет провести замер, потому что в одной маленькой детали находится несколько десятков транзисторов и других радиоэлементов. А в некоторых новейших разработках сконцентрированы миллиарды компонент.

Определить проблему можно только при визуальном осмотре (повреждения корпуса, изменение цвета, отломанные выводы, сильный нагрев). Если деталь повреждена, ее необходимо заменить.

Нередко при поломке микросхемы, компьютер и другие приборы перестают работать, поэтому поиск поломки следует начинать именно с обследования микросхемы.

Тестер материнских плат – это оптимальный вариант определения поломки отдельной детали и узла. Подключив POST карту к материнке и запустив режим тестирования, получаем на экране прибора сведения об узле поломки. Выполнить обследование тестером pci сможет даже новичок, не имеющий особых навыков.

Стабилизаторы

Ответ на этот вопрос, как проверить стабилитрон, знает каждый радиотехник. Для этого переводим мультиметр в положение замера диода. Затем касаемся щупами выходов детали, снимаем показания. Меняем местами щупы и выполняем замер и записываем цифры на экране.

При одном значении порядка 500 Ом, а во втором замере значение сопротивления стремится к бесконечности – эта деталь исправна и годится для дальнейшего использования.

На неисправной — величина при двух измерениях будет равна бесконечности – при внутреннем обрыве. При величине сопротивления до 500-сот Ом – произошел полупробой.

Но чаще всего на микросхеме материнской платы сгорают мосты – северный и южный. Это стабилизаторы питания схемы, от которых поступает напряжение на материнку.

Определяют эту «неприятность» достаточно легко. Включаем блок питания на компьютере, и подносим руку к материнской плате. В месте поражения она будет сильно нагреваться.

Одной из причин такой поломки может быть полевой транзистор моста. Затем проводим прозвонку на их выводах и при необходимости заменяем неисправную деталь. Сопротивление на исправном участке должно быть не более 600 Ом.

Методом обнаружения нагревающего устройства, определяют короткое замыкание (КЗ) на некоторых деталях платы. При подаче питания и обнаружения участка нагрева, кисточкой смазываем место нагрева. По испарению спирта определяется деталь с КЗ.

Двухсторонний скотч

Если вышеприведенные советы не помогают и лента все-таки отклеивается, можете докупить отдельно тонкий двухсторонний скотч.

Оторвите несколько сантиметров полоски светодиодной ленты в тех местах, где она отошла от поверхности.

Обработайте все спиртосодержащим раствором и наклейте туда купленный скотч.

После чего прижмите старую ленту к этому участку. Метод хорош тем, что вам не нужно переклеивать всю ленту, используйте скотч только в тех местах, где она уже отошла.

При выборе качественного двухстороннего скотча такой крепеж может оказаться даже более надежным, чем изначальное заводское решение.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

  1. Не включается.
  2. Светит, но тускло.
  3. Мерцает.
  4. Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки

При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

  1. Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
  2. Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.

Этапы проверки работоспособности БП

Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:

  • вскрываем блок;
  • осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;

Лопнувший конденсатор

  • далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
  • после этого проверяем микросхему TL494 (аналог KA7500).

Микросхема KA7500

Чтобы проверить TL494 своими руками делаем следующее:

  • отключаем напряжение в 220 В;
  • на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;
  • после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
  • с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
  • далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
  • чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
  • если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.

Таким образом можно своими руками проверить работоспособность данной микросхемы.

Строение блока питания

Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается. Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.

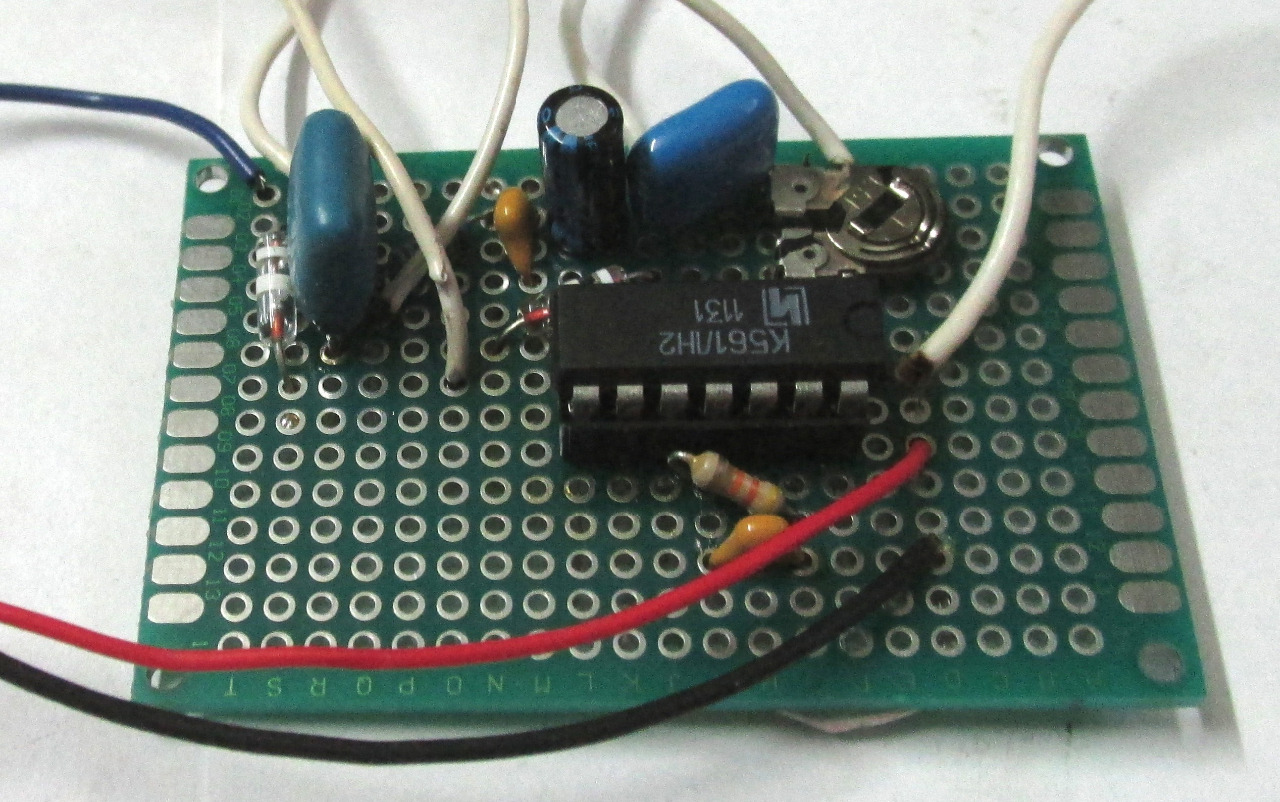

Последовательность сборки мигалки

Изготовление светодиодной мигалки на 12 В осуществляется в следующей последовательности. Первым делом подготавливаются все вышеперечисленные компоненты, материалы и инструменты. Для удобства светодиод и провода питания лучше сразу закрепить на корпусе. Далее к выводу «+» следует припаять резистор. Свободная «ножка сопротивления соединяется с эмиттером транзистора. Если КТ315 расположить маркировкой вниз, то этот вывод будет у него крайним правым. Далее эмиттер транзистора соединяется с положительным выводом конденсатора. Определить его можно по маркировке на корпусе – «минус» обозначается светлой полосой. Следующим этапом идет соединение коллектора транзистора с положительным выводом светодиода. У КТ315 – это ножка посредине. «Плюс» светодиода можно определить визуально. Внутри элемента имеется два электрода, отличающихся размерами. Тот, который поменьше, и будет положительным. Теперь осталось только припаять отрицательный вывод светодиода к соответствующему проводнику источника питания. К этой же линии подсоединяется «минус» конденсатора. Светодиодная мигалка на одном транзисторе готова. Подав на нее питание, можно увидеть ее работу по вышеописанному принципу. Если есть желание уменьшить или увеличить частоту мигания светодиода, то можно поэкспериментировать с конденсаторами, имеющими разную емкость. Принцип очень простой – чем больше емкость элемента, тем реже будет мигать светодиод. Лишены возможности купить готовый мигающий светодиод, где внутрь колбы встроены необходимые элементы для осуществления нужной функции (осталось подключить батарейку) — попробуйте собрать авторскую схему. Понадобится немногое: рассчитать резистор светодиода, задающий совместно с конденсатором период колебаний в цепи, ограничить ток, выбрать тип ключа. По некоторым причинам экономика страны работает на добывающую отрасль, электроника закопана глубоко в землю. С элементной базой напряг.

Основы правильного монтажа

Ошибки в установке влекут за собой быстрое перегорание всей LED-ленты вследствие повреждения токопроводящих дорожек и перегрева.

Чтобы предотвратить неполадки, во-первых, нужно следить за тем, чтобы радиус изгиба был не менее 5 см. Медные проводники в основании легко ломаются от подобных деформаций, поэтому нельзя оборачивать ленту вокруг тонких труб и острых углов.

Во-вторых, при монтаже ленты между полосами надо оставлять зазор (не менее 1/3 от ширины полотна). При плотной поклейке плата перегревается, поскольку более половины мощности светодиодов преобразуется в тепло. Рекомендуется избегать подключения ленты вблизи отопительных приборов.

Следуя рекомендациям, можно не только без труда выявить и устранить неполадки LED-ленты, но и предотвратить их возникновение, соблюдая правила монтажа.

Лента горит, но не полностью что делать?

Теперь рассмотрим, почему светодиодная лента горит разным цветом, некоторые секции потускнели, либо полностью погасли?

Если вы столкнулись с такой проблемой – не обязательно менять всю инсталляцию, можно выполнить местный ремонт. Монтаж выполняется двумя способами:

  • Скрытый — лента скрывается в короб;
  • открытый метод — находится на поверхности.

Когда источник света скрыт в специальном профиле или на тыльной стороне конструкций, её гораздо проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как правильно резать светодиодную ленту).

Если монтаж видимый – приходится отрезать больший участок, чтобы скрыть коннектор. Дойдите до места, где можно незаметно спрятать соединение и от туда начинайте удалять нерабочий участок ленты.

После чего замените кусок аналогичным по мощности, типу и количеству светодиодов. Для этого нужно либо припаять, что не всегда может быть удобным, либо использовать коннекторы.

Основы правильного монтажа

Чтоб не сталкиваться с ситуациями, когда светодиодная лента горит не полностью, нужно рассмотреть основные правила монтажа:

  1. Минимальный радиус изгиба – 5см. Когда вы оборачиваете ленты вокруг тонких трубок или углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
  2. Не монтировать вблизи зон с повышенной температурой. Частичный выход из строя светодиодной ленты может произойти потому, что вблизи находится отопительная батарея или другой источник тепла.
  3. Плотный монтаж ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высокий КПД, но более половины их мощности превращается в тепло.

Нужно помнить, что когда вы собираете светильник с мощными лентами, например white 5050 60 led/m, которая имеет 14.4 Вт на метр, не стоит клеить её полоса к полосе или мотать виток к витку. Сделайте зазор хотя бы в толщину одной полосы.

После монтажа включите и дайте ей поработать хотя бы пару часов, периодически проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию реже. Для достижения большей яркости, воспользуйтесь жесткой полосой 5730(5630) на алюминиевом основании или другими мощными светодиодами.

Это интересно: Флюоресцентная краска и её особенности — основательный взгляд на вопрос

Немного о ленте

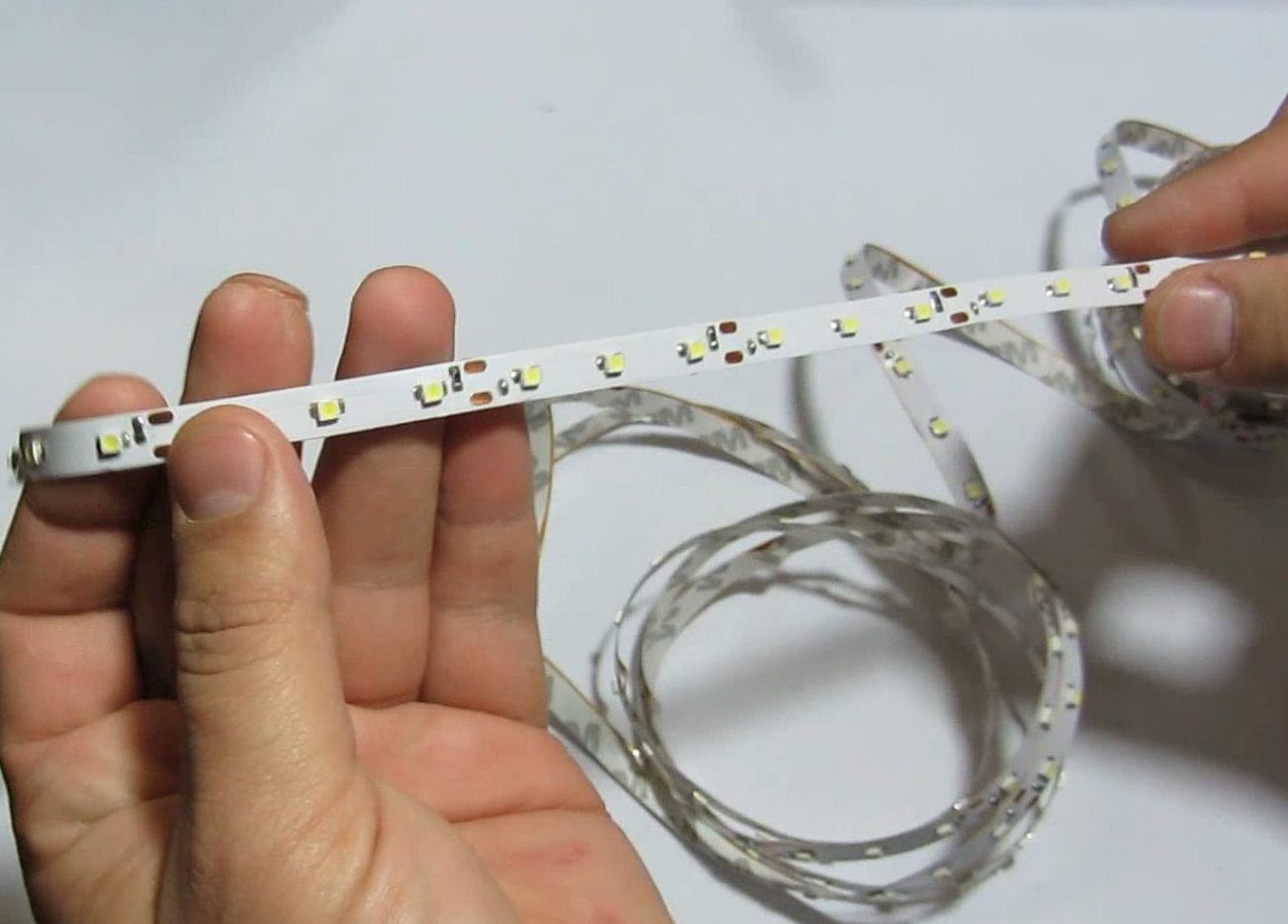

Лента со светодиодами

Светодиодная лента относится к энергосберегающим осветительным приборам. Именно поэтому данное изделие сегодня пользуется большой популярностью и наиболее часто встречается в современных ремонтах в качестве дополнительного освещения различных помещений: гостиной, спальни, кухни, детской и т.д. Еще одним положительным качеством, определившим лидерскую позицию данной продукции на рынке осветительных приборов, являются отличные характеристики светового потока. По параметру светоотдачи светодиодная лента лишь немногим уступает люминесцентным светильникам, а во всем остальном значительно их превосходит. Это касается в первую очередь безопасности.

Помимо этого, к достоинствам данного вида истопника света относится:

  • эстетичность;
  • функциональность;
  • экономичность;
  • универсальность;
  • долговечность.

Светодиодная лента позволяет создать в комнате мягкий, приятный для глаз рассеянный свет. Но в процессе эксплуатации она может начать работать не совсем корректно. Это означает, что во включенном состоянии она мигает или моргает. Почему это происходит можно выяснить, разобравшись с принципом работы такого источника света

Обратите внимание! Если светодиодная лента во включенном состоянии моргает, это не означает, что в скором времени она перестанет работать совсем. Но такая ситуация требует решения и разбирательств

Светодиодная лента представляет собой специальную гибкую ленту, на которой расположены в ряд светодиоды, подключенные друг к другу.

Схема работы

Принцип работы светодиодов базируется не на стандартной схеме. В отличие от остальных лампочек (накаливания, люминесцентных и т.д.), светодиод, применяемый здесь в качестве источника света, представляет собой полупроводник. При пропускании через него электрического тока происходит создание оптического излучения. Высокая светоотдача в данном случае стала возможной благодаря отсутствию в цепи промежуточных элементов. Помимо этого изделие обладает низкой инерционностью. Благодаря этому светодиодная лента зажигается при включении света незамедлительно. Вся конструкция светодиодов базируется на ленте, которая с другой стороны имеет клейкую основу. Поэтому такой источник освещения можно использовать практически в любом помещении и на любой поверхности. Из всей конструкции самым важным элементом выступает электронный драйвер. Поэтому довольно часто лента моргает во включенном состоянии из-за электронного драйвера. Почему виноват именно драйвер? Он содержит в своем составе конденсатор. В зависимости от причины возникновения моргания ленты в рабочем состоянии, этот конденсатор накапливает в себе напряжение. При достижении критической величины напряжения, он срабатывает, вызывая таким образом моргание во включенном или нерабочем состоянии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
