Описание и конструкция
Внешнее отличие проводов ПУНП и ПУГНП Изначально материал разрабатывался в качестве проводника для подключения бытовой техники. Теперь его выпускают без привязки к ГОСТ, что отражается на эффективности и безопасности эксплуатации. Гибкую модификацию ПУНП нельзя классифицировать как провод, т.к. он включает несколько жил и общее изоляционное покрытие. Под технико-эксплуатационные критерии кабеля изделие также не подходит.
Расшифровка аббревиатуры:
- П – название «провод»;
- УН – универсального назначения;
- Г – гибкий;
- П – плоский.
В начале сокращения буквы «А» нет, значит, жилы у него медные. Конструкционно ПУНГП состоит из:
- 2-х или 3-х токопроводящих жил многопроволочной скрутки;
- изоляционной ПВХ-оболочки толщиной 0,3 мм для каждого элемента;
- общего изоляционного слоя из ПВХ толщиной 0,5 мм.
Для скрутки жил применяется медь с высокими токопроводящими показателями. Многопроволочная технология должна была обеспечивать необходимую гибкость – при разрыве одного элемента проводник сможет передавать ток, но нагрузка на проводку возрастет.
Параллельное расположение жил без скрутки делает провод плоским. Точное описание материала предоставить проблематично, т.к. изготовители применяют пластикаты с различной стойкостью к возгоранию.
Какой провод применять для проводки на улице: лучшие варианты
Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.
К наиболее популярным типам стоит отнести:
СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.
АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:
- Наличие стальной ленты в оболочке.
- Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
- Внешняя оболочка выполнена в черном цвете.
- Стойкость к влаге и перепадам температур.
- Ресурс — 30 лет.
Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.
NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:
- Стойкость к воде и огню.
- Соответствие международным нормам.
- Наличие разноцветной изоляции проводов.
- Удобство организации проводки на улице.
- Черная внешняя оболочка их ПВХ пластика.
- Стойкость к перепадам температур.
- Ресурс — 30 лет.
Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.
NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:
- Соответствие нормам союза электротехников Германии.
- Термостойкость и способность работать в широком температурном диапазоне.
- Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
- Сечение круглое, цвет — серый.
- Стойкость к огню.
При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.
Разновидности кабелей
Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.
Для передачи информации
Для передачи информации используют такие кабели:
- RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
- Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.
Силовые
С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:
- ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
- NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
- КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
- ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.
Специализированные
Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:
- ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
- ВПП — для подключения насосов, расположенных в скважинах.
- РКГМ — для разных нагревательных устройств и т.п.
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Что такое провод ПУНП и его расшифровка
Для удобства использования кабелей при подключении к различным электроприборам и при сборке распределительных щитков, производитель наносит на изоляцию специальную маркировку в виде буквенной и цифровой аббревиатур, а также окрашивает изоляцию металлических сердечников в разные цвета. Это нормируется общими Правилами устройства электроустановок. Для проводки используют определённую цветовую палитру, где используются красный, белый, желто-зеленый, черный и несколько других оттенков.
Нормативная документация определяет следующий функционал проводящих жил:
- Провод с синей или черной изоляцией подключается к нейтральной шине (нулевому проводу);
- Провода с красной, белой или коричневой расцветками – к фазам распределения;
- Желто-зеленые образцы присоединяют к заземлению в виде дополнительного защитного контура.
Различные провода для домашней электропроводки из распределительного щиткаПомимо цветной маркировки кабелей, существует также и численно-буквенная аббревиатура. Электротехнические изделий типа ПУНП можно расшифровать следующим образом:
- П – провод;
- УН – универсального предназначения;
- П – плоской формы.
Важно! Стоящие рядом с этой маркировкой цифры, например, 2х4 означают, что в проводнике две жилы с площадью сечения проводниковых элементов по 4 мм2. Кабель универсального предназначения плоской формы марки ГОСТок. Кабель универсального предназначения плоской формы марки ГОСТок
Кабель универсального предназначения плоской формы марки ГОСТок
Часто задаваемые вопросы
Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?
Заводов много:
- Завод «Энергокабель» поселок Электроугли Московская область;
- «Северный кабель» г. Дмитров Московская область;
- Людиновокабель Калужская область;
- Марпосадкабель Чувашская республика;
- Новосибирский кабельный завод.
Считается что самая качественная продукция на производстве «Северный кабель».
Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?
Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.
Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?
Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.
Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?
В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.
Пример крепления ПУНП в штробах
Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?
В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.
- Провод СИП: назначение, технические характеристики, монтаж
- Технические характеристики провода ПРКА
- Применение, технические характеристики и монтаж провода РКГМ
- Технические характеристики проводов марки ПВ-1
- Кабель АВБбШв
Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Методы контроля качества провода ПУГНП
Основной метод контроля качества провода ПУГНП осуществляется лабораторным путём на специальной установке. Результаты испытаний сравнивают с регламентированными показателями ТУ. По итогам исследований делают вывод о соответствии данной продукции требованиям качества изделий.
К доступным методам контроля качества относят следующие виды исследований:
- визуальный осмотр;
- анализ соответствия ТУ конструкционным размерам;
- измерение величины электрического сопротивления;
- проверка качества оболочки кабеля.
Анализ соответствия ТУ конструкционным размерам
Проверяют специальными инструментами толщину оболочки и покрытия жил. По возможности измеряют диаметр отдельной проволочки в жиле провода. Отклонения от номинальных показателей вызывают сомнения в качестве продукции.
Измерение величины электрического сопротивления
Жилы токопроводников подвергают измерению сопротивления на определённом отрезке провода. Полученное значение в пропорциональном соотношении сравнивают с номинальным сопротивлением кабеля длиной в 1 км. Провод в бухте длиной 50 метров может показывать сопротивление в несколько Ом.
Проверка качества оболочки кабеля
Провод выдерживают в морозильной камере бытового холодильника при температуре — 150С. Отрезок кабеля длиной 1,2 м, свёрнутый кольцом, помещают в морозильное отделение на 2 часа. Извлечённое кольцо оставляют на 1 час в отапливаемом помещении. После того провод наматывают на барабан диаметром величиной 10 ø внешней оболочки провода. Отсутствие трещин на поверхности кабеля подтверждает качество продукции.
Особенности применения
Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.
Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.
Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.
Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.
Технические характеристики
Основные параметры работы для провода ПУНП напрямую определяются посредством его технических характеристик:
- номинальное напряжение – для данной марки составляет 230 – 250В переменного тока частотой в 50Гц;
- предел рабочих температур варьируется в пределах от – 15 до + 50°С, кратковременно допускается перегрев до +80°С;
- номинальное сечение – определяет пропускную способность токоведущего элемента и варьируется в переделах от 1 до 4 мм2;
- радиус изгиба должен составлять не менее десяти наружных диаметров;

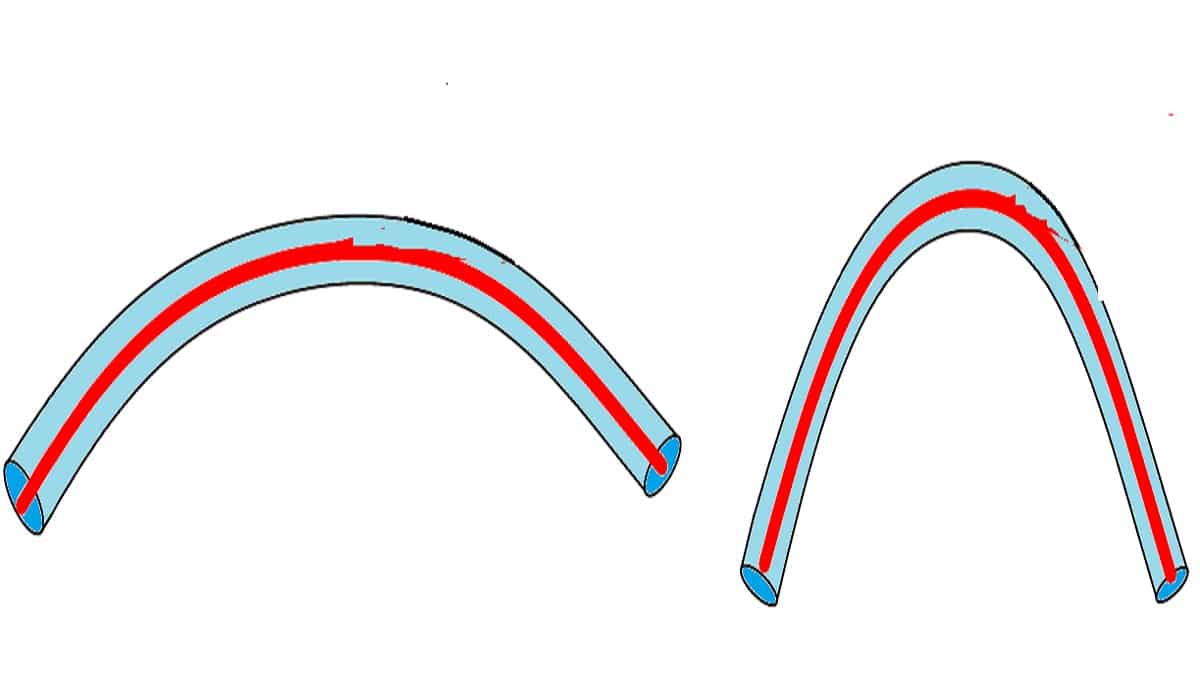

Рис. 4: радиус изгиба кабеля
- сопротивление проводника электрическому току – регламентируется для одного километра длины провода на жилу ПУНП и напрямую зависит от его сечения (для 1мм2 – 27,1 Ом; 1,5мм2 – 12,1 Ом; 2,5мм2 – 7,41 Ом; 4мм2 – 4,61 Ом);
- геометрические параметры – в связи с тем, что данная марка не круглая, а плоская, при прокладке установочного провода обязательно учитываются его высота и ширина, размеры наиболее распространенных моделей приведены в таблице ниже
Таблица: вес и геометрические параметры ПУНП в зависимости от марки
| Марка | Масса кг/км | Наружные размеры в, мм |
| ПУНП 2х0,75 | 34 | 3,4:5,1 |
| 2х1 | 38 | 3,5:5,3 |
| 2х1,5 | 53 | 4,0:6,4 |
| 2х2,5 | 74 | 4,4:7,1 |
| 2х4 | 110 | 5,1:8,4 |
| 2х6 | 151,2 | 5,6:9,4 |
| 3х0,75 | 44,2 | 3,4:7,1 |
| 3х1 | 55,3 | 3,5:7,5 |
| 3х1,5 | 73,5 | 4,0:8,7 |
| 3х2,5 | 107,6 | 4,4:10 |
| 3х4 | 160,8 | 5,1:12 |
| 3х6 | 223,1 | 5,6:13,5 |
Виды силовых медных кабелей
Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.
ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.
Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.
ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.
Разновидности ВВГ:
- АВВГ (вместо медной жилы используется алюминиевая);
- ВВГнг (кембрик с повышенной негорючестью);
- ВВГп (плоское сечение кабеля);
- ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).
NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.
КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.
Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.
Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.
ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.
Модификации кабеля ВББШв:
- АВББШв — кабель с алюминиевой жилой;
- ВББШвнг — негорючий кабель;
- ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
Расшифровка аббревиатуры
Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.
Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.
Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.
Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.
С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.
Где используется ПВС провод
Медный многожильный ПВС кабель используется для передачи напряжения низкого сигнала устройствам невысоких мощностей. В быту он используется для подсоединения к сети практически всех электроприборов и машин, предусматривающих напряжение до 220/380 В, в частотном интервале до 50 Гц. Он может быть использован для внутренней проводки жилых помещений и для работы специализированной техники в саду.
Широко используется ПВС и на некоторых этапах в промышленном производстве. Благодаря тому, что ПВС кабель хорошо подвергается деформации и выдерживает максимально возможное количество перегибов, он очень широко используется для изготовления удлинителей (переносок) разной длины, а также при монтаже наружного освещения и световой рекламы.
Провод ПВС с алюминиевой жилой предназначен для передачи напряжения в городских сетях электроосвещения. Такими проводами производится электрооснащение и проводка в современных жилых многоэтажках и на заводах, где требуется высокая мощность электротока: большие металлургические комбинаты, предприятия различной специализации, электростанции…
Зачем нужен провод ПУГНП
Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.
При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.
Производство кабеля ПУГНП продолжается
Меры предосторожности при покупке
Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.
Покупая электротехническое изделие в магазине, рекомендуется:
- Проверять сертификат соответствия продукции;
- Не приобретать провод с виниловой изоляцией;
- Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
- Измерить сопротивление проводника с помощью омметра.
- Визуально оценить толщину защитной оболочки.
Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.
Вам это будет интересно Укладка кабеля
.Двужильный кабель ПУГНП
Кабель ПУНП: расшифровка аббревиатуры и технические характеристики
Для обеспечения подачи электричества, используют различные кабели и проводники. Одним из таки х представителей является провод ПУНП, который, как и другие виды проводников широко используется.
Как расшифровывается ПУНП:
- Провод – П;
- Универсальный – УН;
- Плоский – П.
Данный кабель имеет жилы, которые выполнены из меди. Изоляционным покрытием, является ПВХ – пластикат. Количество жил провода от 2 до 3 шт.
- Рабочее напряжение провода до 250 Вольт с частотой 50 Гц;
- Оптимальные температуры для работы кабеля -15 +500С;
- Максимальный нагрев токоведущих жил не должен превышать 700С;
- Сечение жил варьируется от 1 до 4 мм2.
Цветовая маркировка жил, обязательно должна соответствовать стандартам. Фазный провод маркируется белым, коричневым и другими стандартными цветами. Нулевой провод обязательно маркируется синим или голубым цветом. Заземляющий проводник всегда желто – зеленый.
Одной из отличительных особенностей данного провода, является то, что он совершенно не подходит для эксплуатации на улице и других открытых пространствах. Обусловлено это тем, что изоляционное покрытие не устойчиво к воздействию внешних факторов.
Зачастую в различных электросетях применяют провода для подключения осветительных приборов и розеточных групп. Маркировка проводников ПУНП 3 х 2,5 и ПУНП 3 х 1,5.
ПВС провод, конструкция
ПВС — провод соединительный в виниловой изоляции . Он состоит из двух или более медных, скрученных и изолированных друг от друга многопроволочных жил, одетых в защитную оболочку из поливинилхлорида. В зависимости от марки, кабель ПВС имеет различную форму поперечного сечения и различный набор и структуру токопроводящих жил. Количество медных (или алюминиевых) жил от 2 до 5, сечения в диапазоне от 0,5 до 25 мм2, оболочка — резиновая (прорезиненная) или традиционная ПВХ. Цвет изоляционной оболочки ПВС-белый, чёрный или серый. Цвета изоляции жил по стандарту: коричневый, чёрный и красный-фазы, синий — нуль, жёлто-зелёный цвет — заземление.
Характеристики и преимущества кабеля ПВС
Основные характеристики ПВС:
- Температура среды использования от -40 до +40 градусов
- Максимальная температура нагрева токопроводящей жилы +70 градусов в рабочей фазе
- Ресурс безотказной работы провода-5000 часов, срок эксплуатации — минимум 6 лет
- ПВС устойчив к коррозии, плесени, грибку
- Не токсичен, не горюч
- Длина строительного кабеля составляет 50 метров
- Рабочее электрическое сопротивление в интервале 1 км приблизительно равно 270 Ом
- При номинальном напряжении устойчивость к переменным деформации в изгибе составляет приблизительно от 30000 до 60000 циклов
ПВС с медными жилами обладает рядом преимуществ:
- Прочность
- Пластичность
- Высокий коэффициент сопротивления
- Большая токопроводность
- Высокий процент терморасширения
- Антикоррозийность
- Лёгкий ремонт
- Совместимость с пускорегулирующими реостатами и изоляторами
Особенности ПВС с алюминиевыми жилами:
- Алюминиевые жилы ПВС не нагреваются, а это положительно сказывается на скорость электропотока и его мощность
- В отличие от медных, алюминиевые нити проходят окисление оксидами, что продлевает срок их службы и делает возможным использовать их в химическом производстве, в производстве металлопроката
- ПВС кабель с алюминиевой жилой более экономичен, так как весит на порядок меньше медного. В связи с этим он нашёл своё применение на мачтах электропередач, так как позволяет протягивать линии без дополнительных опор
- Алюминиевый провод дешевле медного, он гибкий и достаточно долговечный. Ресурс использования провода составляет минимум 5 лет
