Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.


На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

https://youtube.com/watch?v=YZ—N5Zr0GI

Подключение выключателя


Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.


Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости. Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация


Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода


Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Какие факторы влияют на выбор высоты расположения телевизора на стене

Существует несколько факторов, которые оказывают влияние на выбор места и высоты телевизора относительно пола. Первыми из них являются размер и назначение помещения. От этих критериев зависит оформление интерьера, выбор и расстановка мебели. Необходимо, чтобы вблизи располагалась парная розетка для устройства, которая должна находиться на расстоянии не более 45 см от кронштейна. Благодаря этому создается эстетичный вид стены, не захламленной проводами.

В первую очередь высота расположения телевизора зависит от размера устройства

Оптимально подобранное место для установки телевизора напрямую влияет на комфорт просмотра. Для этого рекомендуется занять удобное положение в помещении и по личным ощущениям выявить стенку, где должен висеть прибор.

По рекомендациям специалистов телевизор должен располагаться по прямой линии между зоной просмотра и стенкой, где он находится. Это пространство нельзя перегружать другими элементами интерьера, чтобы не создать некий дискомфорт при просмотре ТВ.

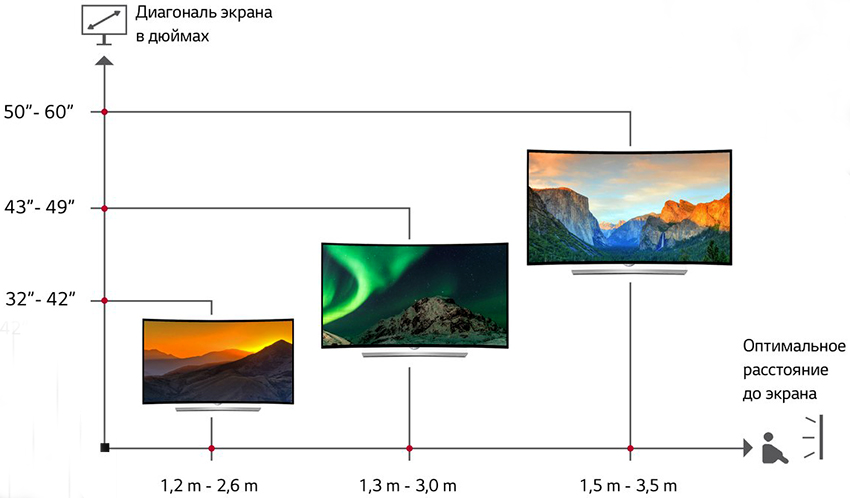

Следующим немаловажным критерием является размер экрана. Расстояние до телевизора и диагональ устройства находятся в определенном соотношении. Чем больше размер экрана, тем дальше должен располагаться агрегат от места сидения человека и тем выше по отношению к полу. Второй фактор связан с тем, что при отдалении экрана угол обзора значительно сужается. На данный параметр также оказывает влияние высота кресла, дивана, стула или другого элемента мебели, с которого будет осуществляться просмотр.

Стандартная высота

Телевизор многие из нас покупают как средство расслабления, комфортного время препровождения, однако для каждой зоны в доме существует своя высота. Какая дистанция самая оптимальная для просмотра?

Дабы определиться с высотой монитора, необходимо исходить от максимального удобства при просмотре, а именно лежа. Новые усовершенствованные технологии дошли до того, что просмотр телевизора не влияет на зрение и излучения безвредны для организма. Поэтому вешать устройство можно на любом подходящем для вас расстоянии. Однако о существовании идеальных пропорций диагонали TV и расстояния до глаз все-таки существуют.

Большинство офтальмологов основываются на мнении, что идеальным расстоянием будет диагональ монитора умноженная на 2. В расчет не берутся ни разрешение, ни тип дисплея. Этот способ подходит для старых телевизоров.

Чтобы просмотр передач вам доставлял удовольствие, придерживайтесь таких правил:

Угол отклонения от центральной части монитора до глаз человека, не должен превышать 30 градусов. Это правило необходимо, чтоб избежать искривления позвоночника.
Дистанция от пола должна быть 1 м

Вы можете случайно задеть экран и повредиться его.
Блок с розетками должен быть от механизма на расстоянии 45см.
Берите во внимание высоту мебели и других предметов интерьера. 25см – это минимальная дистанция, на которой должно находиться устройство от спального места.
Приобретая кронштейн, принимайте во внимание вес телевизора. Лучшим вариантом будет приобретение механизмов, которые специально созданы для TV именно вашей модели

Для правильности определения угла используют особые фиксаторы для кронштейнов. Их можно приобрести в комплектации с навесными полочками. Они помогут изменять угол наклона поверхности экрана. Наиболее удачными считаются кронштейны, которые помогают регулировать телевизор в нескольких плоскостях.
По истечении времени механизм кронштейна может расшататься и ослабнуть. Стоит постоянно его проверять.

Лучшим вариантом будет приобретение механизмов, которые специально созданы для TV именно вашей модели. Для правильности определения угла используют особые фиксаторы для кронштейнов. Их можно приобрести в комплектации с навесными полочками. Они помогут изменять угол наклона поверхности экрана. Наиболее удачными считаются кронштейны, которые помогают регулировать телевизор в нескольких плоскостях.
По истечении времени механизм кронштейна может расшататься и ослабнуть. Стоит постоянно его проверять.

Правила, которых стоит придерживаться при просмотре телевизора:

  • Если вы чувствуете, что засыпаете, то TV необходимо выключить.
  • Продолжительный просмотр сказывается на здоровье.
  • Громкий звук вредит слуху.
  • Учитывайте площадь комнаты при выборе монитора.

Замена встроенной розетки

Перед тем, как установить новую розетку, удалите старую. Но перед удалением обязательно обесточите помещение.

Демонтаж

Алгоритм действий:

  • отключение электроэнергии, подготовка инструмента, надевание защитных перчаток и очков;
  • проверка отсутствия тока при помощи индикаторной отвертки;
  • откручивается крышка старой электророзетки;
  • удаляется рабочая часть, отрезаются провода;
  • прочищается подрозетник (если он есть);
  • если подрозетника нет, ставится новый и заделывается алебастром;
  • вытягиваются электропровода.

Затем нужно установить новое устройство.

Монтаж

Как выполнить монтаж новой розетки:

  • зачищаются провода на 1,5-2 см;
  • проводники подсоединяются к устройству;
  • подгибаются электропровода, устанавливается подрозетник и крепится лампами или винтами;
  • устанавливается декоративная рамка.

Теперь можно подавать электричество и проверять работоспособность розетки.

Как подобрать розетки

Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.

Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:

  1. Электророзетка — 2 штуки.
  2. Специальная ТВ-розетка — 1 штука.
  3. Розетка интернета — 1 штука.

Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.

Розетки для зала

Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.

Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.

В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.

Варианты расположения в жилых комнатах

Если в прихожей, гостиной и спальне электрические точки можно разместить произвольно, то в кухне и ванной комнате необходимо учитывать требования безопасности. Поэтому хозяйственные помещения частного дома или квартиры мы разберем отдельно.

Единых стандартов, четко регламентирующих установку розеток и выключателей в жилых комнатах, не существует. Отсюда возникает 3 варианта их размещения, практикуемых мастерами при монтаже электропроводки:

  1. Так называемый советский способ, применявшийся в многоквартирных домах эпохи СССР. Выключатели ставятся примерно на уровне вытянутой руки – 160—170 см от пола, а розетки – на высоте 1 м.
  2. Согласно евростандартам. Розетки поднимаются на 300 мм над полами, выключатели – на 900 мм, как изображено на фото.
  3. Произвольно, руководствуясь соображениями удобства пользования и индивидуальными требованиями к дизайну комнат.

Советский вариант установки считается неудобным и устаревшим. Выключатели находятся слишком высоко и дети не в состоянии до них дотянуться и зажечь свет. Расположение розеток неэстетичное и непрактичное – для переносной бытовой техники слишком высоко, а подвесного телевизора – чересчур низко.

Чтобы добраться до советского выключателя, ребенку нужно влезть на табурет

Как правило, при ремонте квартиры или строительстве частного коттеджа хозяева принимают европейские стандарты либо разрабатывают индивидуальный проект размещения органов управления. Касательно расстановки дадим следующие рекомендации:

  1. Составьте план каждой комнаты, куда нанесите стационарную мебель и домашнюю технику.
  2. В прихожей и гостиной предусмотрите несколько точек присоединения бытовых приборов в нужных местах. Высота монтажа над полами – не более 30 см. Лучше использовать готовые блоки из 2—4 гнезд, чтобы при нужде не приходилось пользоваться тройниками.
  3. В спальне розетки ставьте на стене у изголовья кровати на высоте 40—70 см в зависимости от размеров прикроватной тумбочки. При необходимости сблокируйте их с выключателем светильника.
  4. Под стационарную напольную технику (например, музыкальный центр) установите точки подключения прямо на плинтус. Вилка и провод скроются за корпусом аппарата.
  5. Для настенного телевизора поставьте блок разъемов на высоте 130—150 см, чтобы он оказался за верхней частью аппарата, как сделано на фото.

Когда в квартире проживают маленькие дети, установленные на виду розетки нужно сделать безопасными. Купите специальные изделия, чьи отверстия автоматически закрываются после отключения штепсельной вилки.

Расположение розеток для ТВ

Основной задачей при установке розетки является подачанапряжения для работы телевизора. Однако не следует забывать об эстетическойсоставляющей:

1. Провода должны быть полностью скрыты из поля видимости влюбом направлении. Это значит, что их не должно быть видно не только сфронтальной зоны, но и с боков.

2. Должна быть возможность отрегулировать положение телевизоратаким образом, чтобы прижать его к стене – только так можно добитьсямаксимальной реалистичности, ТВ кажется чуть ли не вмурованным в стену.

3. Расположение розетки не должно стать препятствием дляустановки кронштейнов, обеспечивающих полную поддержку далеко не легкого повесу агрегата.

Итак, розетку для телевизора лучше всего делать за ним такимобразом, чтобы она не нарушала функциональность другого важного оборудования.Однако и здесь есть нюансы – в наш век цифровых технологий очень быстро набираетпопулярность спутниковое телевидение, которое поставляется в виде специальныхприемников-ресиверов

Для этих приборов также нужна отдельная розетка. Основнаяпроблема при использовании такого оборудования – необходимость время от времениего перезагружать путем полного отключения от питания, то есть выдергиваниемвилки из розетки. Если установить двойную розетку за телевизором, такаявозможность будет отсутствовать, и придется каждый раз снимать тяжелыйтелевизор со стены. Это не самый лучший вариант, поэтому при наличииспутниковых ресиверов розетку и для ТВ, и для приемников лучше обустроить рядомс телевизором – только так можно обеспечить беспрепятственный доступ к ней влюбое время. Это касается и музыкальных центров.

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка – 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта.  В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель – коаксиальный и интернет кабель – витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Подключение телевизора

Звезда

  • На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
  • Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
  • Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
  • Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
  • Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
  • Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
  • Далее производим проверку на работоспособность установленного прибора.

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

  • Скрытие за декоративной отделкой;
  • Спрятанные за древесным потолком;
  • Перекрытые в стенах под штукатуркой.
