Методы и формулы для расчета наружного освещения

Типы по методу монтажа

В потолок по типу Армстронг светильники могут встраиваться или размещаться наружно. На качество освещения это не повлияет, но может несколько видоизменить вид потолка.

Потолочный светильник рассчитанный для люминесцентных ламп

Встроенный, полностью утапливается внутрь конструкции. Вся начинка прячется в пространство между армстронгом и потолком. Его основной плюс – это эргономичность, потолок выглядит монолитно.

Что касается наружного типа, то он немного выступает за линию потолка

Важное преимущество такого типа – это большая светоотдача. Монтировать можно успешно и один и второй тип, выбор зависит исключительно от собственных предпочтений

Светодиоды внутри осветительного прибора

Стоит заметить, что не все конструкции осветительных приборов, которые сейчас есть на рынке, имеют стандартные размеры. Так американские, которые были первыми на рынке – 60,5х60,5 см. Европейский стандарт – 59,5х59,5 см

На этот момент также нужно обращать внимание при выборе фонаря по методу монтажа

Монтаж светильников грильято

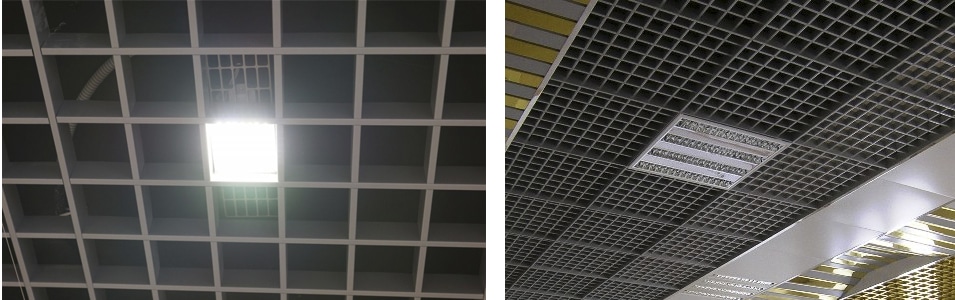

Если фонари предназначены специально для потолков грильято, установить их не составит никакого труда – ведь любую панель можно временно снять, а форма самих фонарей хоть и весьма разнообразна,  обычно подходит для установки в решетчатую структуру.

Разборная конструкция потолка существенно упрощает монтаж светильников и прокладку питающего кабеля

Накладные лампы крепятся непосредственно на панели, подвесные – на панели или перекрытия в зависимости от веса. Со встроенными светильниками не все так просто. Если размеры прибора равны ячейке  или имеют размеры панели, то проблем не будет. В первом случае осветитель можно монтировать просто в ячейку, в другом — ставить на место целой панели.



Установка встроенных точечного и растрового светильников стандартных размеров не составит особого труда

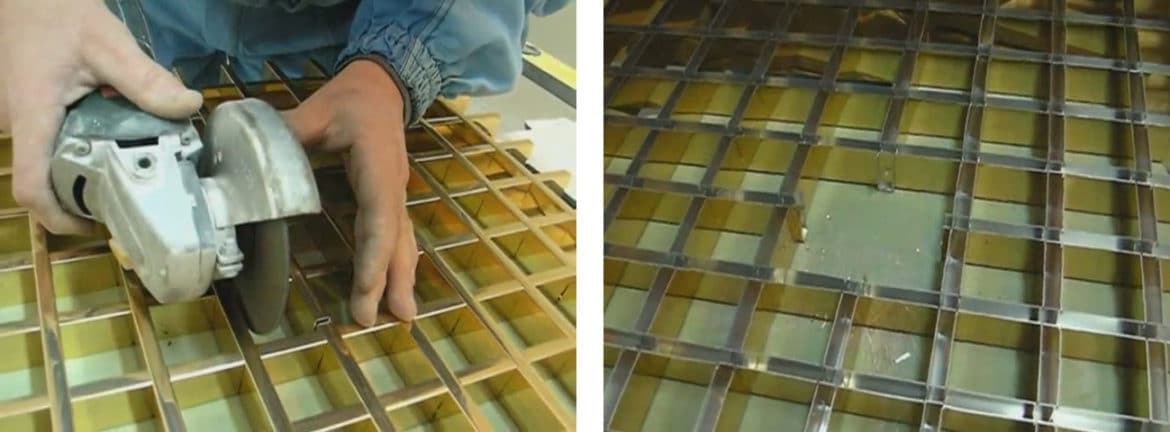

Но если размеры фонаря иные, то решетку придется резать, удаляя то или иное количество перемычек. Вот тут при непродуманном размещении ламп могут возникнуть проблемы прочности и надежности. Хотя конструкция выполняется из металлических профилей, при нарушении целостности прочность ее существенно снижается.

Если размеры светильника больше одной ячейки, перемычки придется резать

Потому существует правило установки светодиодных светильников в реечный фальшпотолок  – размещать в каждой панели не более одного встраиваемого прибора.  Это правило нужно учесть еще на начальном этапе организации освещения – распределении осветителей по площади потолка.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если накладные или встраиваемые светодиодные светильники достаточно массивны, что особенно касается растровых фонарей, то каркас потолка необходимо укрепить дополнительными подвесами, расположив их как можно ближе к месту установки осветительного устройства

Монтаж круглых светильников

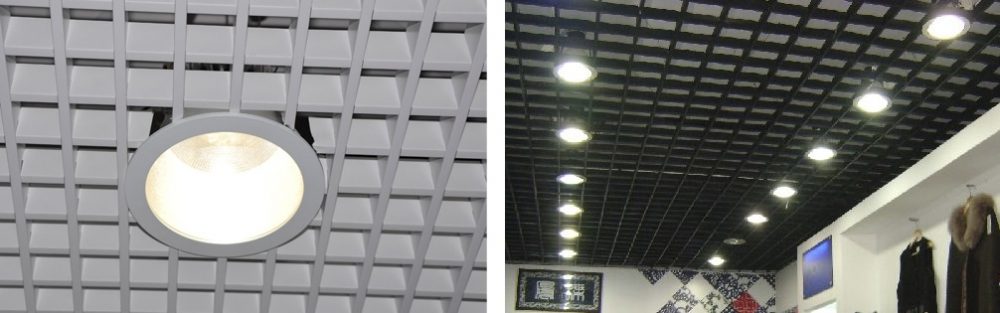

Несмотря на то, что в большинстве своем ячейки потолков грильято имеют прямоугольную форму, установить круглый фонарь в него можно, причем монтаж такого осветителя ничем не будет отличаться от монтажа квадратного. Единственная проблема, которая может возникнуть, если размеры фонаря соизмеримы с размерами одной ячейки, — впечатление незавершенности конструкции.

Такое впечатление, что монтаж световых приборов еще не закончен, а мастер просто ушел на перекур

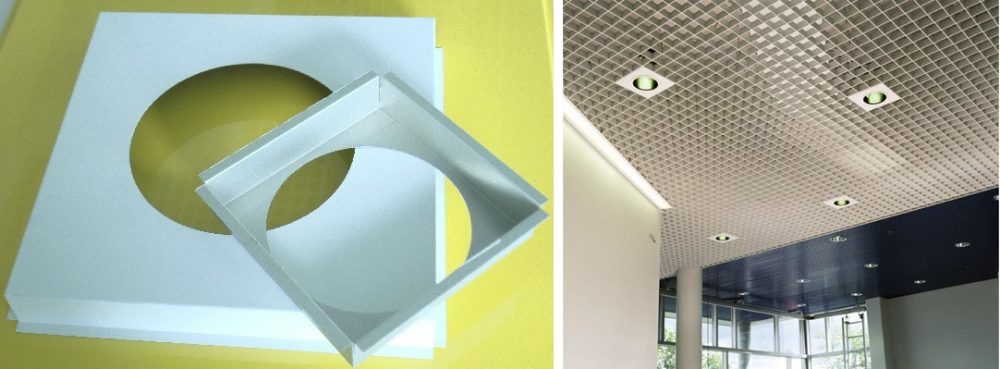

Для ее решения можно воспользоваться квадратными декоративными накладками, которые, в принципе, почти всегда идут в комплекте, если осветительный прибор предназначен для установки в потолок грильято. Если осветители для других потолков, то накладку нужного размера можно купить отдельно.

Декоративная накладка делает дизайн помещения завершенным

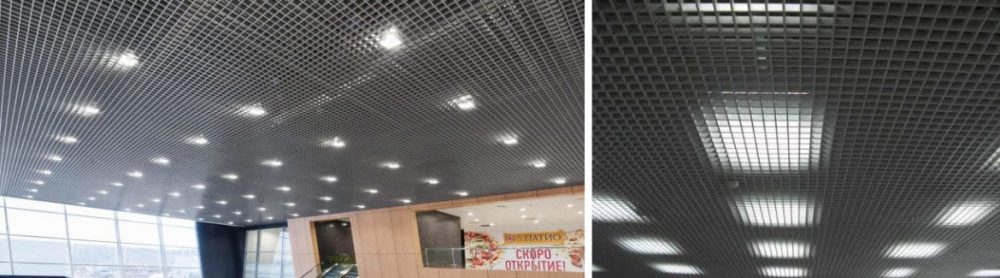

Светильники можно монтировать и за решеткой фальшпотолка грильято

Несмотря на то, что грильято – достаточно своеобразная конструкция, оснастка его осветительными приборами любого типа проста и под силу каждому. Достаточно лишь разобраться в особенностях таких подвесных систем и фонарей, для них предназначенных.

Монтаж светильников Армстронг на потолок

Рассмотрим подробнее особенности установки светильников Армстронг. Для примера возьмем конструкцию стандартных габаритов 600х600 мм. Установка светильника будет производиться в потолок Армстронг или в любой другой подвесной потолок из гипсокартона. Весь процесс можно описать в виде таких этапов:

1. Перед тем как приступить к работе, определите на потолке ячейки, в которые будут установлены лампы. В этих местах демонтируйте потолочные панели и подведите к месту монтажа светильника провода электросети.
2. Извлеките светильник из коробки, в которой он был приобретен. Затем удалите защитную полиэтиленовую пленку, а также снимите рассеиватель.
3. Электропровода, расположенные внутри корпуса светильника Армстронг, подключите к клеммной колодке. Не забудьте о подсоединении заземляющего провода. Учтите также, что любые работы по установке светильников нужно осуществлять только тогда, когда сеть питания обесточена.
4. Светильники Армстронг подключаются к клеммной колодке с помощью монтажных кабелей, сечение которых не менее 0,75 мм².
5. После подсоединения осветительных приборов к общей электросети, рассеиватель можно устанавливать на место.

Бывают случаи, когда светильники не встраивают в потолок, а монтируют непосредственно на его поверхность. Этот процесс также хотелось бы рассмотреть подробнее:

1. Распакуйте светильник, освободите его от защитной пленки и снимите рассеиватель.
2. Выберите место на потолке, где будет монтироваться прибор. Проделайте в поверхности потолка отверстия таким образом, чтоб они соответствовали отверстиям, расположенным на корпусе самого светильника.
3. Используя дюбеля и саморезы, зафиксируйте осветительный прибор на потолке. Затем подключите его к электросети через клеммную колодку, не забыв подсоединить заземляющий провод.
4. Заключительным этапом поставьте на место рассеиватель.

Потолочные светильники Армстронг, фото:

Маломощные встраиваемые светильники

Более простые и маломощные кольцевые или круглые светильники используются для офисных помещений, в учебных, развлекательных и спортивных заведениях. Это так называемые точечные светодиодные приборы подсветки. Они не рассчитаны на создание мощного и яркого света, поэтому, несмотря на то, что в их конструкции используются те же светодиоды, на излучающую поверхность можно смотреть довольно долго без особого дискомфорта для глаз.

Потребляемая электрическая мощность составляет всего 6-20 Вт, на один квадратный метр подвесного потолка устанавливается минимум два прибора освещения.

Монтаж светильников на армстронг – потолок выполняется традиционным способом. Первоначально определяется место для установки прибора, должно быть не менее 10 см от линии несущего профиля. Далее с помощью кольцевой фрезы вырезается отверстие в потолочной плите, заклеиваются и обрабатываются торцы плитного материала.

Для установки прибора на Армстронг – потолок потребуется лишь подсоединить проводку, отжать лепестки боковых пружин и установить прибор в гнездо. В процессе работы светодиодного устройства мощностью 6-12 Вт тепла выделяется столько же, как и при работе карманного фонарика, поэтому его работа никак не влияет на прочность облицовки подвесного потолка.

Схема подключения светодиодных светильников для армстронга. Светильники Армстронг

В силу того, что потолки подвесного монтажа Армстронг монтируются довольно быстро, просто и недорого, они весьма часто используются для отделки помещений общественного и офисного типа. Кроме того, их отличает то, что при их монтаже остается мало пыле-грязевых остатков по сравнению с иными разновидностями. Выполнить установку такого потолка способен и начинающий. Такой потолок очень хорошо скроет любые коммуникации, обеспечив при этом весьма простой доступ до них. С точки же зрения электрика, такой потолок сильно упрощает прокладку электрических проводов и установку освещения (ведь достаточно просто вставить монтируемый прибор освещения в любую ячейку). Единственное, что нужно сделать, так это усилить потолок, применив для этого лишние подвесы, чтобы не было провисаний.

Приведу слова специалистов фирмы Армстронг по поводу установки этих приборов: монтируя светильники растрового типа, не применяя для них индивидуальную подвеску, следует выдерживать между несущими (направляющими) рейками и подвесами по 0,6 м.

Устанавливая светильники растрового типа, без использования дополнительных подвесов, приборы необходимо упирать на пару несущих реек. Однако, опираясь на практику, можно сказать, что вполне хватает и одного подвеса рядом со светильником, в случае, если подвесы расположены через пару клеток под плитки размерами 600х600.

Монтаж светильников Армстронг

В большинстве своем осветительные приборы монтируются до начала установки плит, что облегчает дальнейшие работы. Но, бывают случаи, когда нужно добавить их в уже готовую конструкцию – встраиваемый вариант устройства просто вставляется вместо плиты, накладной – прикручивается к каркасу саморезами поверх плитки (но можно ее и снять) либо к основанию потолка. Универсальное устройство может монтироваться, как накладной и встраиваемый вариант. Если же применяются точечные приборы, то они врезаются в саму плиту.

В комплектацию каждого устройства входят все необходимые для монтажа элементы. Дополнительно световое оборудование может фиксироваться специальными подвесами.

Чтобы при включении прибора яркий свет резко «не ударял» по глазам человека, рекомендуется устроить возможность плавного набора мощности, то есть уровень яркости светового потока достигнет предела не ранее, чем через секунду. Если помещение отделано в белых цветах, то следует подобрать прибор с минимальной яркостью в 200 ЛМ/м2, для интерьера в темных цветах понадобится яркость большего значения.

Место и способ применения

Лучше всего использовать светильники Армстронг в общественных местах, для освещения офисов, торговых залов, спорткомплексов, производственных цехов

Очень важно создать комфортные условия для работы и отдыха сотрудников, от этого зависит эффективность предприятия

Светодиодные светильники располагают в любом месте потолка благодаря размерам, соответствующим фрагментам подвесного сооружения. Они сливаются с плоскостью и незаметны на фоне общего стиля помещения. В жилых домах применять такие лампы нецелесообразно, так как холодный свет не располагает к спокойному домашнему отдыху. Допускается устанавливать их в коридорах и санитарных комнатах.

Разновидности по типу лампы

Лампы в светильнике для подвесного потолка Армстронг могут быть светодиодными или люминесцентными.

Люминесцентные

Расположение светильников на потолке в офисе Для того чтобы такой осветительный прибор работал правильно, его нужно правильно смонтировать, запускать и эксплуатировать. Элементы, которые подают напряжение бывают двух типов: Рассеиватель типа «колотый лед»

Светодиодные

Это, на данный момент, самые экономные приборы. У них срок службы в сравнении с люминесцентными выше, а также их эксплуатация дешевле. Свет в этом случае появляется за счет полупроводников, они имеют ряд неоспоримых преимущества, среди них:

Панель расссеивателя для потолочного светильника Количество энергии, которое уйдет на освещение таким прибором комнаты будет как минимум в 2 раза меньше, чем при использовании люминесцентных ламп. Светодиодные элементы подключаются непосредственно к преобразователю, что исключает необходимость постоянной замены отдельных элементов.

Светильник Армстронг нестандартной формы на потолке в офисе

Нюансы и секреты монтажа натяжных потолков

В процессе работы у новичков часто возникают различные трудности. Если не знать нюансов монтажа, ошибки могут привести к непоправимым последствиям. Рассмотрим наиболее частые проблемы, возникающие при самостоятельной установке.

Как правильно греть натяжной потолок

При натягивании полотна расстояние от тепловой пушки до ПВХ должно быть не меньше 1 м. Термопушку не направляют подолгу в одну точку, а делают плавные маховые движения. Нагрев должен быть равномерным. В противном случае можно испортить плёнку.

Если монтаж натяжного потолка проводится вдвоём, один человек заправляет полотно, а второй стоит сзади и прогревает.

Как подтянуть натяжной потолок

Во время монтажа могут образоваться складки. Для расправления плёнки делают так:

1. Аккуратно вынимают гарпун по обе стороны от проблемного места (примерно по 30 см).
2. Прогревают складку пушкой.
3. Заправляют середину в багет.
4. Затем — центры свободных участков.
5. Продолжают до тех пор, пока всё полотно не будет установлено.

Что делать при схлопывании полотна

После установки натяжного потолка иногда возникает неприятная проблема. Когда открывают дверь или окно, плёнка втягивается и прилипает к базовому перекрытию. Становятся видны очертания закладных и прочих элементов, расположенных за полотном.

Причина схлопывания — разница в воздушном давлении. При потоке воздуха в комнате оно повышается, а за потолком остаётся прежним.

Для устранения проблемы есть два способа:

1. Заделать все щели между плёнкой и стенами.
2. Поставить вентиляционные решётки. Тогда воздух будет быстро проходить в пространство за полотном, а давление — выравниваться.

В первом случае тщательно осматривают потолок, чтобы найти все зазоры. Щели заделывают герметиком.

Второй способ более предпочтительный, так как дополнительная вентиляция обеспечит проветривание межпотолочного пространства, что снижает вероятность появления грибка. Для расположения решёток выбирают малозаметные места: в углах, за занавесками и т. п. В полотне вырезается отверстие. Для этого используется протекторное кольцо под светильник. Затем наклеивается небольшая вентиляционная решётка так, чтобы полностью закрыть отверстие. Изделие можно подобрать под цвет потолка.

Как подобрать лампы для осветительных приборов

Плёнка плавится и желтеет от высокой температуры. Поэтому традиционные лампы накаливания не подходят. Для потолков из ПВХ используют энергосберегающие или светодиодные приборы. Они потребляют мало электроэнергии и отличаются длительным сроком службы. При использовании галогеновых и ламп накаливания мощность не должна превышать 35 Вт. Самыми популярными являются споты с цоколем G5,3 и GX53.

Меры безопасности

Чтобы прогреть полотно, используют тепловую пушку. Но при работе с ней возникает опасность взрыва или утечки газа. Поэтому необходимо обязательно соблюдать правила безопасности:

1. Перед началом установки проверить соединение баллона с газом, шланга и пушки.
2. Убедиться в исправности техники. При малейших подозрениях лучше обратиться к мастерам.
3. Посмотреть дату проверки состояния баллона (указана на корпусе).
4. Дозаправку или ремонт оборудования выполнять только в специализированных мастерских.
5. Не наращивать длину шланга самостоятельно.
6. Не направлять пушку на баллон с газом и не ставить рядом с батареей, трубой отопления или другим источником повышенной температуры.

Электропушка безопаснее в работе, хотя и обходится дороже. Но прогреть большое помещение с её помощью сложнее, поэтому рекомендуется использовать композитный газовый баллон.

Особенности эксплуатации и ухода за покрытием

Плёночные потолки очень легко проколоть острым предметом, во время монтажа нужно быть осторожным

Также важно учитывать это свойство при дальнейшей эксплуатации

Современные плёночные потолки обрабатываются антистатиком, на них слабо оседает пыль, но иногда всё же требуется чистка (особенно на кухне из-за жира и брызг). Для ПВХ подходит влажная уборка. Берут мягкую губку или тряпку, слегка смачивают и протирают без лишнего давления. Из средств подходит жидкость для чистки стекол, гель для мытья посуды или мыльный раствор. Затем поверхность вытирают насухо. Глянцевые потолки дополнительно обрабатывают слабым раствором нашатырного спирта, это увеличивает блеск.

Таким образом, монтаж натяжных потолков своими руками — сравнительно недорогой и долговечный способ отделки. При соблюдении правильной техники установки покрытие служит десятилетиями. А при наличии определенных строительных навыков работу можно выполнить в одиночку без привлечения помощников.

Разметка стен и потолка

При помощи лазерного или водного уровня определяют горизонтальную плоскость собираемого потолка. Для этого делают отметки по периметру и соединяют их малярной штукатурной лентой. Операция требует присутствие одного помощника.

Точечный диодный светильник

После разметки стен размечают оси несущих профилей.

Для упрощения работы на расстоянии 30 см или 60 см от самой длиной стены комнаты (в зависимости от того, как оси нанесены на чертеж) натягивают шнур параллельно стене. Края шнура привязывают к забитым в стены дюбелям. Это первая

Вторую ось натягивают перпендикулярно первой, отступив от угла расстояние согласно чертежу. От осей производится разметка остальных несущих профилей. На линиях с шагом 1 м отмечают точки монтажа универсальных подвесов.

Сравнительный анализ основных характеристик

Энергопотребление

Казалось бы, подсчитать мощность обычного люминесцентного светильника очень просто: нужно умножить мощность одного на 4 (количество лам в одном светильнике). Получаем 18х4=72 Вт.

На самом же деле наличие в таком светильнике балласта в виде дросселей, стартеров и других устройств серьезно снижает его эффективность. В реальности дешевый светильник с ЭмПРА потребляет до 120 Вт. Справедливости ради стоит сказать, что использование ЭПРА значительно увеличивает КПД, снижая потребляемую мощность до 90 Вт.

Для сравнения: мощность потребления светодиодного светильника составляет в среднем 45 Вт, т.е. в два раза меньше.

Не трудно подсчитать годовое энергопотребление для того и другого вида светильников и, как говорится, прочувствовать разницу. Она особенно заметна, если для освещения используется не 2-3, а 200-300 светильников. А если перевести эти цифры в рубли, то становится очевидна экономическая эффективность использования более дорогих светодиодных ламп.

Равномерность и сила света

Потребляя в два, а то и в три раза меньше электрической энергии, светодиодные светильники армстронг дают более яркое и равномерное освещение. Отчасти это объясняется тем, что относительно своей оси люминесцентная лампа освещает пространство на 360 градусов, при этом часть светового потока, идущая внутрь самого светильника, просто теряется.

Установка точечных светильников своими руками

Светодиоды светят на 120 градусов, и весь световой поток направляется вниз. Кроме того, такие светильники мгновенно включаются, в них отсутствует мерцание, а значит, нет риска для зрения.

Сравните яркость двух светильников

Срок службы

Произведем несложный расчет:

• Срок службы люминесцентной лампы составляет от 4000 до 10000 часов.
• Срок службы светодиодного светильника 35000-50000 часов и выше.
• Даже если взять для сравнения самый качественный люминесцентный светильник и самый простой светодиодный, разница составит 25000 часов.
• В переводе на дни, если считать, что каждый из светильников будет работать по 12 часов в сутки, получим 2083 дня. То есть, светодиодный светильник армстронг прослужит вам почти на 6 лет дольше.

Это значит, что вы получите экономию не только за счет более редкого приобретения новых ламп, но и за счет услуг по их замене.

Экологичность и соответствие санитарным нормам

• В отличие от люминесцентных, светодиодные светильники не нагревают воздух.
• Их также выгодно отличает бесшумная работа.
• Люминесцентные лампы излучают ультрафиолетовые лучи, повышающие риск развития рака кожи. Светодиоды лишены этого недостатка.
• Наконец, самый главный недостаток люминесцентных ламп – содержание в них ртути, что требует их специальной утилизации. Не трудно представить и последствия повреждения таких ламп.

Критерии выбора системы освещения

При проектировании системы наружного освещения специалисты ориентируются на нормируемую освещённость. Это величина берётся из нормативной документации и зависит от нескольких факторов:

• назначения открытой площадки;
• размеров площадки;
• типа рабочего процесса для производственной территории или вид спорта для стадиона;
• расположения зоны, в которой нормируется освещение.

Например, для арены норма освещённости будет больше, чем для автомобильной стоянки или производственной площадки. Размер зоны освещения влияет на количество светильников, их мощность и шаг расположения. Для небольшого школьного стадиона потребуется меньше осветительных приборов, чем для футбольного поля. Схема размещения светового оборудования на открытой территории определяется технико-экономическим расчётом и зависит от ландшафта, наличия существующих сооружений, на которых можно разместить уличное освещение, и объёма средств, выделенных на реализацию.

Не получится использовать один и тот же проект наружного освещения для разных объектов: его в любом случае придётся корректировать, учитывая новые факторы.

Как рассчитать освещение по формуле

Как и любая задача, наша имеет несколько путей решений.

Простая формула расчета по площади помещения

X=A*B*C, где:

X – уровень светового потока (лм).

A – установленная норма для рассматриваемого помещения.

B – площадь (м.кв).

C – коэффициент высоты потолка. (для стандартных потолков до 2,7 м С=1; для высоких до 3,5 м С=1,5; для очень высоких до 4 м С=2).

Допустим, нам нужно выбрать лампы для офиса площадью 16 кв.м. в новострое с потолками 3 метра.

Х=200*16*1,5=4800 (лм).

Но сколько нам потребуется ламп? Для этого обратимся к таблице ниже.

Если ваш выбор пал на офисные светильники Ziverd BURO S опал мощностью 18 Вт. 4800/1800 = 2,67. То есть, трех изделий для рассматриваемого офиса будет достаточно.

Обратите внимание, световой поток современных LED-светильников может отличаться от стандартных величин. В каталоге производителя среди характеристик товара указывается и этот показатель

Не забывайте его учесть. Так, для модели BURO S опал он составляет 2100.

Характеристики искусственного освещения

Общее количество света, излучаемое источником во всех направлениях – ЛМ (люмены).
Количество света, подаваемого на м2 площади помещения – ЛК (люксы – люмены/кв. м).
Цветовая температура, от которой зависит оттенок светового потока и настроение, создаваемое освещением – К (градусы Кельвина).
Индекс цветопередачи – Ra либо CRI, показывающий, насколько цветовая гамма освещенных предметов соответствует действительности. Измеряется в диапазоне от 0 до 100

Для проверки качества прибора нужно обратить внимание на кожу руки или вещи (розовые либо оранжевые), которые подсвечены светом – если они имеют зеленоватый оттенок, то цветопередача низкого качества.

Типы LED-светильников Армстронг

Встраиваемые

Устанавливаются осветительные устройства в каркас, для чего расстояние между подвесной конструкцией и черновым потолком должно быть не менее 20 см. Выпускаются приборы в разнообразии дизайна – от классических (плоские с ровной поверхностью) до сферических с углублением в корпусе.

Применяются для разных типов потолков:

• по типу системы Armstrong;
• приборы в кассетный потолок Армстронг – собираются по аналогии с предыдущим вариантом;
• металлический потолок – светильники для потолка Грильято вставляются в специально устроенные ячейки и могут иметь несколько отличный вид и габариты.

Накладные

Отличаются от интегрированных своей величиной – имеет размеры 600х600 мм и эстетичные торцевые стороны. Устанавливаться накладной светильник Армстронг может прямо поверх плиты, а также «в накладку» на основании из бетона, гипсокартона и пр. материалов

Такая особенность обеспечивает важное преимущество – не требуется монтаж каркаса, подвесной и любой другой удерживающей конструкции, при этом закреплять прибор можно даже на стене или иных вертикальных поверхностях

Универсальные

Довольно востребованы инновационные светильники для потолка Грильято и системы Armstrong, встраиваемые и накладные — это удобно при выборе монтажа. Цены на универсальные устройства идентичны интегрированным и накладным изделиям.

Подвесные

Такие светильники Армстронг отличаются от остальных типов тем, что они крепятся к потолку посредством подвесов. Монтируются приборы путем наложения или подвешивания. Для фиксации оборудования на нужной высоте проводится регулирование длины подвеса.

Светильники Армстронг всех типов могут быть размещены в каком угодно порядке, но наиболее популярный вариант «шахматка», что обеспечивает равномерное распределение света по всей площади помещения.

Разновидности лампочек

• Лампочка накаливания – обладает наибольшей световой мощностью, не слишком долговечна и заметно нагревается. Однако размер ее, форма и мощность варьируются в очень широких пределах, поэтому поменять ее труда не составляет. К тому же она неплохое переносит перепады напряжения и не слишком чувствительна к действию влаги: ее можно использовать в ванной как в обычной люстре, так и в модуле подвесного потолка Армстронг.
• Металлогалогенная – отличается прекрасной светоотдачей и куда лучшей цветопередачей, может генерировать прекрасный дневной свет, и совершенно не влияет на оттенки. Долговечность прибора выше, но чувствительность к перепадам напряжения особенно в акустическом диапазоне высокая.

Прежде чем поменять такую лампочку нужно в точности установить ее тип. Выпускаются приборы для самых разных целей вплоть до работы в определенном положении.

Люминесцентные – на сегодня считаются лучшими в плане светоотдачи, то есть при сильном световом потоке, потребляют минимум электроэнергии и к тому же практические не нагревается.

Устанавливаются без ограничений в любой вид светильника, в том числе и на подвесной потолок. Это самый экономный вид освещения, но также чувствителен к перепадам напряжения и влаге: в ванной они не используются. На фото – точечный светильник.

Светодиодные – обладают всеми вышеперечисленными достоинствами и лишены всех недостатков: немного уступают по светоотдаче люминесцентным, прекрасно переносят действие погодных факторов, исключительно долговечны, не нагреваются и полностью безопасны. Можно использовать и в ванной, и на улице. Есть только одно но – стоимость.

Заменить светодиодный прибор так же просто, как и обычный.

Конструкция потолков Армстронг

Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Жесткие плиты могут быть выполнены из следующих материалов:

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

1. Потолочная плита размером 60х60 см.
2. Поперечный Т-образный профиль, длина — 0,6 м.
3. Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
4. Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
5. Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
6. Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса в черновом потолке.
8. Обрезанная потолочная плита для подгонки под размер комнаты.

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Что потребуется для установки?

Светильники для потолков армстронг устанавливаются, когда подвесная реечная конструкция уже смонтирована. Для монтажа светильника нужны:

1. Набор отверток.
2. Стремянка – высота потоков в основном больше 3 метров.
3. Плоскогубцы.
4. Изолента или термоусадочные трубки.
5. Индикатор.
6. Собственно светильник.

Ячейки для установки светильников Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Важно! На этом этапе подразумевается, что разводка кабелей и выводы для каждого светильника уже сделаны. Если это не так, то требуется сделать выводы кабелей для каждой световой панели, то есть для секции 600х600 мм нужен один фазный и один нулевой провод
