Одножильный или многожильный провод: какой лучше взять для домашней проводки?

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

марка;
название производителя;
соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

«К» – контрольный;
«П» – плоский;
«Ш», «У» – установочный;
«М» – монтажный;
«МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

«В» или «ВР» – изоляция оплетки резиновая;
«П» – полиэтиленовая изоляция;
«Пв» – используется вулканизирующий полиэтилен;
«Пс» – применяется самозатухающий полиэтилен;
«С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

«НГ» – огнестойкий, негорючий;
«Б» – бронированный;
«LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

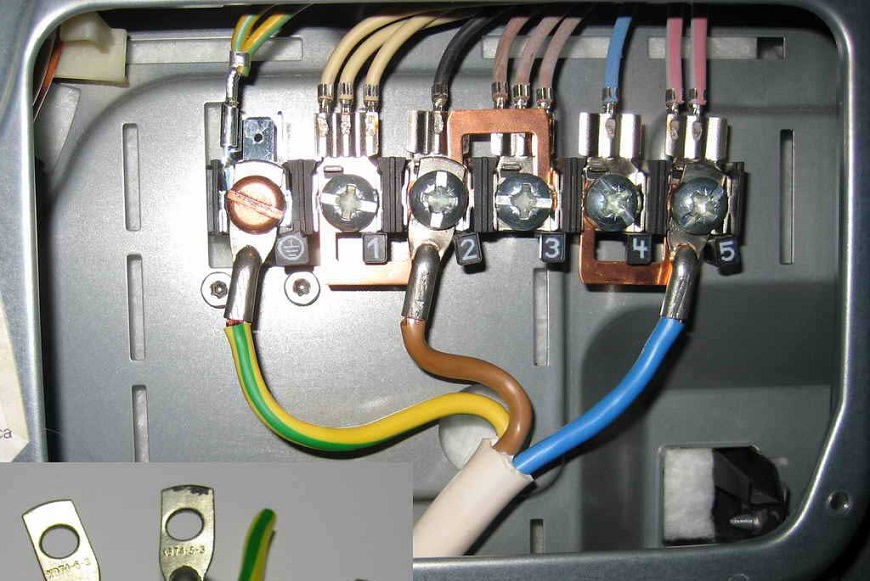

Как правильно выбрать кабель для подключения мощной бытовой техники

В современных домах блок кухня-санузел плотно укомплектован мощной электрической техникой. Электропроводка старых домов, как правило, не рассчитана на питание такой мощности. В новых домах также иногда встает вопрос о прокладке нового кабеля. Например, при ремонте или если оборудования устанавливается слишком много. Ведь обычно в доме запроектирована установка только варочной поверхности и духовки. Люди создают комфорт и устанавливают другое оборудование, например, кондиционер, микроволновку, стиральную и посудомоечную машины, бойлер. В этой статье мы расскажем, как правильно выбрать кабель для подключения мощной бытовой техники.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

целостные маты с закреплёнными обогревательными элементами;
кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Расчет мощности

Сначала необходимо определить будет ли одножильный или двужильный теплый пол служить в качестве основной или вспомогательной системы обогрева, так как именно этим и определяется в первую очередь их выбор. Покажем на примере, как рассчитать тепловые потери в комнате и наиболее соответствующую условиям мощность нагревающих элементов.

Допустим, что для обычной квартиры из двух комнат общий расход тепла с учетом соответствующих коэффициентов сопротивления теплопередачи поверхностей равен 6 кВт.

На заметку

Если расчет проводят для вспомогательной системы учитывается также и мощность и основной.

В среднем для обогрева 10 кв. м жилого помещения должно быть сгенерировано порядка 1 кВт тепла. К примеру, при обогревании основным отоплением на 90%, за счет нагреваемого пола компенсируют недостающие 10%. То есть при наших исходных данных 90% составляет 5,4 кВт и недостает 0,6 кВт, конечно, при условии, что полы прогревают на всей площади квартиры.

Такое положение вещей довольно большая редкость – чаще всего полы с подогревом устанавливают в конкретных помещениях: на кухне, в ванной. Для облегчения расчетов принято использовать усредненные значения мощностей для помещений этого типа:

для кухонного и жилого помещения – 110-150 ватт на кв. м;
для душевой, ванной – 140-150 ватт на кв. м

Еще одним определяющим фактором считается комфортность температуры. Как правило, более усиленный нагрев обеспечивают двужильные модели. Необходимый тепловой микроклимат будет регулироваться в зависимости от времени, необходимого на нагрев пола. Если особых требований к температурному режиму нет, можно использовать одножильную модель.

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

плас class=»aligncenter» width=»500″ height=»244″

резины или каучука

металла

СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

Закупка кабеля: как читать маркировку?

Покупая проводку для квартиры, ориентируйтесь на ее маркировку. Именно она заключает в себе всю информацию о товаре.

Первый символ маркировки – буква. Она обычно обозначает материал, из которого выполнена внешняя оболочка кабеля. Возможные варианты:

П («провод», иногда это означает, что защитная оболочка выполнена из полиэтилена);
В (оболочка защиты выполнена из ПВХ);
Р (оболочка из резины);
К (перед вами контрольный кабель).

Второй символ в маркировке может принимать только три значения. Это тоже буквы, которые говорят о том, из чего выполнена изоляция отдельных жил:

В (ПВХ);
П (полиэтилен);
Р (резина).

Наличие третьей и последующих букв необязательно. Однако они могут присутствовать и дополнительно характеризовать проводку:

нг – горение не распространяется по защитной оболочке;
LS – если жила начала плавиться, дыма будет немного;
Бб – защита выполнена из пары лент из стали;
Шв – герметичная изоляция;
Б – кабель бронированный;
з – между жилами промежутки заполнены;
Э – перед вами экранированный кабель;
Г – перед вами кабель с увеличенной гибкостью;
П – кабель плоский;
ОЖ – жила не сплетенная, а состоит из одной проволоки.

Примеры, как читать маркировку: ШВВП (плоский виниловый шнур, оболочка виниловая, как и изоляция). ПВС (провод соединительный, защищенный виниловой оболочкой).

Внимание! Лидерами продаж среди проводов для проводки в квартире являются кабели ВВГ и НУМ. Первый – медный кабель с ПВХ изоляцией и ПВХ оболочкой

Второй изготовлен по немецким стандартам, поэтому маркировка отличается. НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката.

Иногда используется ПУНП – плоский установочный кабель с защитной оболочкой из пластиката ПВХ, изоляция – ПВХ.

И самым дешевым вариантом являются одножильные медные провода ПВ, защищенные ПВХ оболочкой.

Чтобы проводка была долговечной, выбирайте медь, а лучше – многожильную. А чтобы она была еще и безопасной – берите кабели, защищенные ПВХ-пластикатом. Если в вашем деле определяющим критерием является низкая стоимость, то берите одножильный алюминий в полиэтиленовой или ПВХ оболочке. Однако имейте в виду, что пожаров из-за проблем с алюминиевой проводкой случается на 60% чаще, чем с медным аналогом.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией – идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников – 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

соединительные концы необходимо залужать и паять;
имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы – непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Одножильный кабель

Материалы для прокладки коммуникаций с одним монолитным металлическим волокном относятся к установочному типу; их монтируют стационарно без последующей возможности перемещения. Кабель имеет высокую жесткость, при его использовании разводка в щите выглядит эстетично и обеспечивает удобство при обслуживании автоматики.

Преимуществом одножильного кабеля является его низкая цена. В качестве токопроводящего элемента он имеет одну жилу с сечением установленного стандартами диаметра. Он предназначен для установки скрытой проводки в стене.

С помощью одножильного кабеля подключают выключатели и розетки. Скрутка из нескольких волокон легко обжимается клеммами или подвергается сварке. При больших сечениях у кабеля с 1 волокном выше механическая прочность. Сложностью отличается укладка жесткого материала в пластиковом коробе.

Особенности каждого из двух видов проводов

Ураган выдерживает и гибкая травинка, и негнущееся дерево, поэтому и мы должны понимать, что такие же свойства проводов (при определённых обстоятельствах и требованиях монтажа) также могут стать как недостатком, так и достоинством. И, вместо того чтобы поддерживать диспуты о «лучшести», мы представим полную картину, указав на особенности каждого вида жил, помогающие в правильном выборе при конкретных ситуациях.

1. Однопроволочная жила.

При равных сечениях с многопроволочной, цена у однопроволочной жилы существенно ниже, а при больших объёмах монтажа это уже реальная экономия.
Так как жёсткость гораздо выше, то и разводка в щите гораздо удобнее и красивее, чем вид петель гибких проводов. А зачищенные концы моножилы не требуют опрессовки перед установкой в защитную автоматику.
Подключить розетки, выключатели и светильники гораздо проще и надёжнее.
Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту.
Укладка в штробе или пластиковом коробе жёсткого кабеля чуть сложнее, но за счёт удержания формы гораздо долговечнее.
Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки.

Итог: что бы ни говорили «доморощенные» электрики, но в большинстве бытовых электрических систем более эффективно и грамотно применять именно провода с однопроволочными жилами. В большинстве, но не во всех, рассмотрим и другую сторону медали.

2. Многопроволочная жила.

Проводка, реализованная в пластиковых кабель-каналах (или по-другому, коробах) обязательно имеет углы и изгибы, поэтому более гибкий многопроволочный кабель имеет преимущество, легче «вписываясь» в углы и повороты. В одном коробе легче укладывать несколько гибких, чем жёстких проводов, что экономит короба и время.
Вопрос «упаковки» в пластиковые подрозетники, и коробочки для выключателей и коммутации тоже не последний. Мягкие проводники пакуются легче, особенно актуален этот факт при большом количестве соединений, находящихся в одной коробке.
Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.
Даже при стандартной частоте в 50 Гц (а при увеличении частоты, например, в звуковых или сигнальных кабелях) наблюдается скин-эффект или «вытеснение» электротока к поверхности проводников. То есть, ток имеет большую плотность у поверхности, чем в середине сечения проводника. Многопроволочные жилы, имея большую площадь поверхности, чем однопроволочные, решают проблему, меньше нагреваясь и сокращая потери.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции, у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Из чего состоит провод или кабель?

Провод и кабель являются разными продуктами. Тем не менее, в каждом проводнике находится токоведущая жила. Она может быть оголена или покрыта с помощью однослойной или двухслойной изоляции. Вторая производится из диэлектрика, поливинилхлорида, каучука, фторопласта и полиэтилена. Есть ряд специфических изоляционных материалов, которые добавляют проводу разные свойства. Жилы готовятся из алюминия с медью. Последний металл более современный и надежный. Жилы отличаются по структуре. Они бывают однопроволочными и многопроволочными. Однопроволочные жилы более жесткие. В их составе находится цилиндрический с секторным прутом. Часто однопроволочными жилами называют монолитные проводники.

Многопроволочные жилы имеют повышенную гибкость или мягкость. В их конструкции находится много тонких проволок. Точное число зависит от модели.

Сравнение

Однопроволочный провод состоит из одной цельной жилы сечением от 0,5 до 200 квадратных миллиметров. В кабеле многопроволочного типа находится несколько проводников, которые переплетаются друг с другом. Их сечение в сумме равняется одной стандартной величине, указанной ранее. В конструкции кабеля вплетается нить. Она повышает гибкость изделия, как правило.

Материал

Вне зависимости от количества жил, при производстве кабельной продукции, используется как медь, так и алюминий. Реже встречаются комбинированные варианты. Тем не менее, по качеству медные изделия имеют повышенную функциональность.

Класс гибкости

В нормативной документации прописываются конструктивные параметры, которые имеет однопроволочный с многопроволочным кабелем. Для охарактеризования обоих разновидностей кабелей, необходимо знать их технические параметры. Класс гибкости применяется, чтобы описать устойчивость кабеля к деформации. К примеру, это необходимо в промышленности, чтобы создавать магистральную линию. Для этого используется кабель, имеющий первый класс гибкости.

Второй класс показывает более усиленную гибкость. Эластичность проводника увеличивается из-за использования нескольких проволок в составе. Третий-шестой класс отличается по числу и диаметру нитей. При этом ГОСТ прописывает предельный диаметр каждого проводника.

Каждая жила делается из материала, способного проводить ток с теплом. При превышении номинального значения кабеля в один квадратный миллиметров, провод изготавливается из меди. Медь позволяет делать жилы с любым классом гибкости. Провод из алюминия, имеющий 16 квадратное миллиметровое сечение характеризуется высокой гибкостью.

Изоляция

Изоляция каждого кабеля производится из диэлектрика. Он гарантирует человеческую защиту от тока. Как правило, изоляция состоит из следующего материала:

поливинилхлорида;
сшитого полиэтилена;
натурального, синтетического каучука;
фторопласта;
бумажного изоляционного материала.

Принимать решение о том, что лучше выбрать: одножильный или многожильный кабель, необходимо, отталкиваясь от изоляции

Также важно знать проводниковое сечение

Сечение

Площадь сечения является основным техническим параметром в кабельной продукции. От него зависит возможность эксплуатации кабеля в конкретной ситуации. Сечение влияет на предельно допустимую нагрузку, которое оказывается на изделие. Для вычисления допустимой нагрузки, необходимо обратиться к техническому паспорту изделия. Сила тока считается делением общей мощности электрических приборов на 220.

Плюсы и минусы

Одножильные кабели обладают минимальным сопротивлением. Они стоят дешевле многожильных. Тем не менее, последние удобны для электромонтажа в квартире. Их можно соединять скруткой, опрессовкой и специальными клеммами. Их можно использовать в высокочастотных цепях. Срок их эксплуатации достигает от 15 до 40 лет. Их просто укладывать на сложных электротрассах, они обладают высоким уровнем проводимости. У них низкая нагреваемость благодаря большой площади. Они отличаются надежностью и низкими энергопотерями. Тем не менее, постоянное физическое воздействие плохо влияет на срок службы.

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК». Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Одножильный и многожильный кабель

Чтобы придать проводу большую гибкость и эластичность, на производстве вместе с жилами иногда сплетают нить. По прочности и по составу она очень напоминает капроновую нить.

Понятно, что у каждого кабеля свое предназначение, иначе бы они не отличались. А отличие действительно есть. И оно в том, что у одножильного провода больше жесткости, чем у многожильного. Значит, можно делать скрутки. То есть можно скрутить концы провода щипцами, замотать изоляционной лентой, и соединение готово. И никаких клемм при этом не требуется. Его также можно применять в высокочастотных цепях.

А если у одножильного кабеля большое сечение, то его согнуть бывает очень трудно. Большая жесткость одножильного провода – то свойство, которое учитывают, например, при монтаже электропроводки в квартире. То есть применение одножильного провода, прежде всего, там, где необходима стационарная проводка. Его используют тогда, когда необходимо подвести электричество к розеткам, лампам освещения и т.д.

В промышленности толстые одножильные проводники могут применяться и для того, чтобы отвести выработанную электрогенераторами электроэнергию в электросеть. Для промышленности, как указано выше, одножильные провода также используются, однако при условии, что сечение у них намного больше.

Большая гибкость и эластичность многожильного провода – то свойство, которое учитывают, например, в наушниках, в тройниках-удлинителях, в проводке автомобиля, в бытовых приборах и так далее.

У многожильных проводов большая проводимость, чем у одножильных проводов. Если использовать специальные клеммы, то соединение таких проводов становиться более надежным и обладает меньшим сопротивлением по току по сравнению с одножильным проводником.

Такие провода удобно паять. Но кое-что смущает в многожильном кабеле при его использовании. Маленькие жилы обламываются. Необходимо, конечно, указать и на недостатки обоих видов кабеля. Одножильный провод не терпит сильной вибрации. Ему вредны всяческие перегибы. Для многожильных же проводов есть ограничения в применении в высокочастотных цепях.

Разновидности кабелей

Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.

Для передачи информации

Для передачи информации используют такие кабели:

RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.

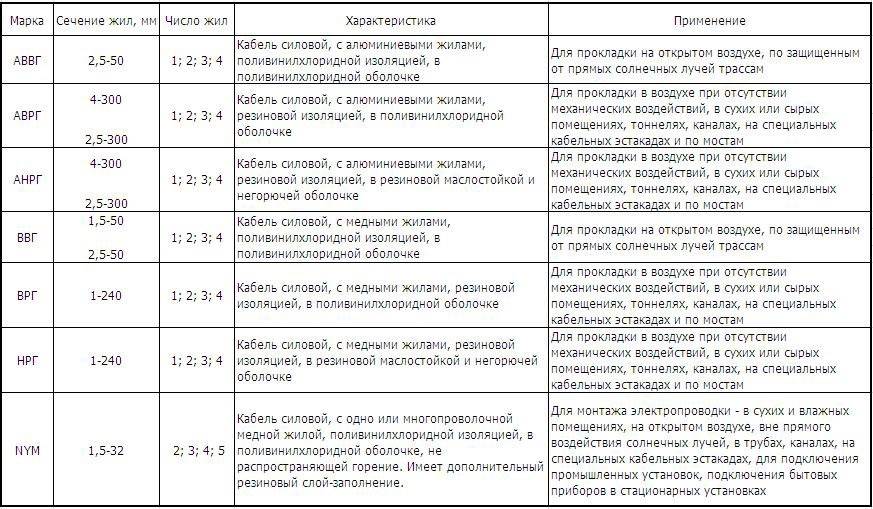

Силовые

С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:

ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.

Специализированные

Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:

ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
ВПП — для подключения насосов, расположенных в скважинах.
РКГМ — для разных нагревательных устройств и т.п.

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

пластмассы
резины или каучука
металла
СПЭ – сшитого полиэтилена

Особенности одножильных проводов

Кабель с однопроволочными жилами имеет малую гибкость. После проведения монтажа он не должен подвергаться механическим воздействиям. Его не рекомендуется перемещать и гнуть. Это может привести к отлому жилы, в результате чего электроснабжение подключенных потребителей прекратится. Для его восстановления может потребоваться замена всей аварийной линии проводки. Учитывая эту особенность, его рекомендуется использовать для стационарного подключения. Оптимальным вариантом будет прокладка одножильного провода в штробе стены. При таком варианте монтажа перемещение проводника исключается. С другой стороны, одножильный кабель лучше выдерживает растяжение и сдавливающие нагрузки.

Сравнивая проводимость одножильного и многожильного провода, можно отметить небольшое преимущество первого типа. Так, если 1 километр одножильного медного провода сечением 1 мм², максимальное электрическое сопротивление должно составлять 18,1 Ом, то для многопроволочного провода 5 класса гибкости такого же сечения сопротивление достигает 19,5 Ом. В этом плане разница между одножильным и многожильным проводом небольшая, но при монтаже проводки на крупном объекте с подключением большого количества достаточно мощных потребителей электроэнергии она может быть заметной. Причина лучшей проводимости заключается в том, что однопроволочная жила представляет собой цельный проводник. Проволоки многопроволочной жилы плотно скручиваются друг с другом, однако между ними сохраняется небольшое сопротивление, которое дает определенные потери.

При выполнении контактных соединений и выполнении монтажных работ по подключению часто возникает вопрос, какой провод надежней — многожильный или одножильный. Во многих случаях предпочтительным будет одножильный провод. Он лучше подходит для подключений с использованием винтовых и зажимных клеммных соединений. Это объясняется тем, что зажим или винт не может пережать один провод, уменьшая тем самым его сечение. В результате предотвращается возникновение дополнительного сопротивления в месте соединения. Также хорошо одножильный проводник поддается сварке.

Для подключения в щитках с УЗО и автоматическими выключателями также лучше подойдут однопроволочные изолированные провода. Благодаря своей жесткости они хорошо держат приданную им форму и стоят на своих местах. При монтаже щитов управления можно использовать одножильный и многожильный провод. В данном случае выбор зависит от типа используемых клемм, от общего количества и расположения подключенного оборудования. Проводники подбираются так, чтобы обеспечить удобство обслуживание щита.
