Что такое узо: устройство, принцип действия, существующие виды и маркировка узо

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Виды УЗО

Устройство защитного отключения

Остаточный ток повреждения может принимать различные формы сигналов в зависимости от характеристик нагрузки. Следующие типы УЗО определены в МЭК 60755 для надлежащей защиты различных форм остаточного тока:

Тип AC

УЗО типа AC определяют остаточные синусоидальные переменные токи. УЗО типа AC подходят для общего использования и охватывают большинство применений на практике.

Тип А

В дополнение к характеристикам обнаружения УЗО типа AC, УЗО типа A обнаруживают пульсирующий остаточный ток постоянного тока. Такие колебания могут быть вызваны диодной или тиристорной цепью выпрямителя в электронных нагрузках. УЗО типа A специально предназначены для использования в однофазных электронных нагрузках класса 1.

Тип F

УЗО типа F – это новый тип УЗО, недавно представленный в МЭК 62423 и МЭК 60755. В дополнение к характеристикам обнаружения УЗО типа А, УЗО типа F специально разработаны для защиты цепей, где могут использоваться однофазные драйверы с регулируемой скоростью. В этих цепях форма волны остаточного тока может быть составной из нескольких частот, включая частоту двигателя, частоту переключения преобразователя и частоту линии. В целях повышения энергоэффективности использование преобразователей частоты при определенных нагрузках (стиральная машина, кондиционер и т. д.) расширяется, и тип F RCD будет охватывать эти новые области применения.

Тип F также обладает улучшенными характеристиками устойчивости к помехам (отсутствие срабатывания при импульсном токе). Они способны к отключению, даже если на синусоидальный или импульсный дифференциальный ток постоянного тока накладывается чистый постоянный ток 10 мА.

Тип B

УЗО типа B могут обнаруживать синусоидальный переменный ток, пульсирующий постоянный ток, составной многочастотный, а также плавный остаточный постоянный ток. Кроме того, условия отключения определяются с разными частотами – от 50 Гц до 1 кГц. В электрической распределительной сети переменного тока чистый остаточный постоянный ток может в основном генерироваться из трехфазных выпрямительных цепей, а также из некоторых конкретных однофазных выпрямителей.

УЗО типа AC

УЗО типа B предназначены для использования с нагрузками с трехфазным выпрямителем, такими как приводы с регулируемой скоростью, фотоэлектрическая система, станция зарядки электромобилей и медицинское оборудование.

На схеме – определение различных типов УЗО с их основным применением и формами сигналов. Следует отметить, что различные типы УЗО (AC, A, F и B) вложены друг в друга, как русские куклы: тип B, например, также соответствует требованиям типа F, типа A и типа AC.

Типы УЗО

Виды УЗО

Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.

По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется.

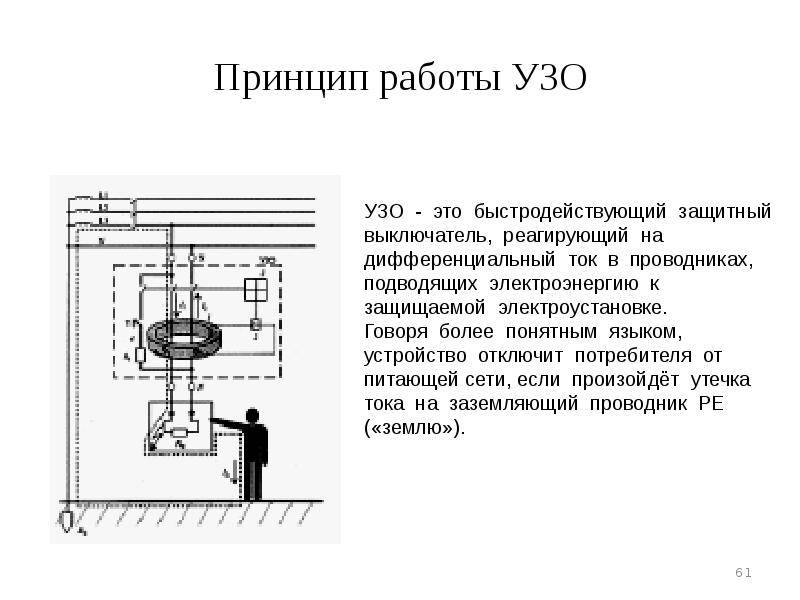

Принцип работы электромеханического УЗО

Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.

Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор

Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:

1. Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
2. Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.

Слева: электромеханическое УЗО. Справа: электронное УЗО

По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.

Противопожарное УЗО типа S (селективное)

Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:

1. Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
2. Классе мощности радиоэлектронных компонентов.

В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.

Дифференциальный автомат

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

• входного кабеля;
• линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
• выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

• троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
• замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

• У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
• Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
• Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Это интересно: Можно ли подключить проходной выключатель на вытяжку в душе?

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика	Электромеханическое УЗО	Электронное УЗО
Цена	низкая	высокая
Конструкция	сложная	простая
Надежность	высокая	низкая
Погрешность тока срабатывания	высокая	низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого	сохраняется	не работает
Устойчивость к скачкам повышенного напряжения в сети	высокая	низкая
Габаритные размеры	большие	многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика	Обозначение	Величина	Примечание
Рабочее напряжение	В	220, 380	Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, IΔn	мА	5	В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10	Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30	Универсальное, подходит для всех случаях применения в доме или квартире
100, 300	Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In	А	6-125	Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im	А	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc	кА	3-10	Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения	мс	<30	Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки	месяц	1	Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура	°С	минус 25 — +40	Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение	Электромеханические	Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные	Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания	АС	Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А	Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В	Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки	Предназначено для крепления на DIN-рейке в щитке	Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку	Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

Как избежать некорректной работы дифзащиты при отсутствии заземления. 2 способа

При строительстве гражданских объектов в советский период не было норм, обязывающих выполнять заземление в каждой квартире. Конечная точка заземления в таких случаях — домовой электрощиток. Пользование современными электроприборами при схеме подключения без заземления — крайне опасно. Использование электрозащиты позволяет снизить риск поражения электротоком.

Без заземления электроаппарат обеспечивает отключение сети при протекании тока утечки через тело человека. При этом быстродействие защиты таково, что ток не успевает поразить организм.

В бытовых сетях УЗО без заземления для защиты от пожаров равноценно корректно работает, как и в случае трехпроводных линий.

Условно можно считать подключение электрозащиты без заземления, как частный случай работы устройства при обрыве заземляющего проводника, стабильно выполняя при этом свою основную функцию.

Устройство электромеханического УДТ

Электромеханические УЗО состоят из следующих основных деталей:

• корпуса;
• контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
• измерительного трансформатора и выпрямителя;
• поляризованного реле;
• системы механического отключения (расцепителя);
• системы гашения электрической дуги;
• тестовой кнопки и резистора.

Поляризованное реле

Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.

Кнопка «ТЕСТ»

В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Возможно ли установка УЗО без заземления?

Да, установка без заземления снижает потенциал защиты проводки и людей. Но, даже в случае установки УЗО без земли, это всё равно является большим плюсом. Потому что, землей в случае утечки может быть просто лужа с водой, по которой ток будет растекается. Не говоря уже про сантехнические трубы и корпуса элекроприборов.

Но при прокладке отдельной линии, с дальнейшей защитой его УЗО, — лучше всего прокладывать отдельный трёхжильный кабель, даже если в вашем доме нет заземления. Потому что даже такой вариант повысит вероятность отключения устройства так же, как если бы у вас было заземление.

Установка УЗО с занулением

Стандарты

Как упоминалось выше, требования к УЗО приведены в различных ГОСТах. Действие пакета относящейся к УЗО-Д документации охватывает используемые в защите от поражения током и негативных последствий утечки приборы переменного тока с напряжениями до 440 В и силой до 200 А. Среди этих документов:

• ГОСТ Р 50807-95 — классифицирует, приводит характеристики УЗО и содержит проверочные мероприятия и методики;
• ГОСТ Р 30331.3 — определяет правила применения.

Стандарты аналогичны международно принятым и несут всю необходимую информацию. Отметим, что ГОСТ Р 50807-95 относит к УЗО-Д только механические электрокоммутационные приборы/комплексы.

Типы УЗО

Современные УЗО делятся на два типа: АС и А. Тип AC реагирует на утечку переменных (синусоидальных) токов. Однако в электрических цепях возможна утечка не только переменного, но и постоянного (пульсирующего) тока. УЗО типа А предназначено именно для таких случаев. Поскольку схема измерения разности токов в УЗО типа A более сложная, эти приборы в 1,1-1,5 раза дороже. Подобные устройства должны применяться в ряде случаев (например, в инструкции по эксплуатации стиральных машин, посудомоечных машин и других мощных бытовых электроприборов можно встретить требование установить именно этот тип УЗО).

УЗО в схеме с двумя проводами

Выполняя свое основное назначение узо имеет и другие важные преимущества. Устройство защищает от повреждения оборудование, которое изготовлено в соответствии с TN-S. Именно этот фактор обуславливает рост популярности подобных устройств. Все чаще они устанавливаются в схемах с двумя проводами, в которых проводников типа PE может и не быть.

Что происходит в этом случае:

• Корпус техники имеет изоляцию, он никак не контактирует с землей
• В условиях деформации, фаза и ее потенциал регистрируются на корпусе, однако с него не уходит
• При контакте с техникой, человек подвергается смертельной опасности — удару током.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

1. Любые работы начинаем после отключения электропитания.
2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

• фазный и нулевой провода соединены после УЗО;
• проверьте, закреплен ли нулевой провод;
• нулевой провод и заземление соединены в розетке;

Практические советы относительно монтажа УЗО

Изначально монтажник должен руководствоваться не только требованиями, но еще и учитывать разметку и маркировку на автоматах, которые будут использоваться для подключения к сети. Не всегда делайте все строго по схеме нашего портала, так как из-за разновидности щитков, регистрирующих электроэнергию, может возникнуть разногласие в работе УЗО. Идеальное решение—написать схему подключения самостоятельно или обратиться за помощью к специалистам.

Как говорилось выше в статье, необходимо последовательно в каждый автомат заводить кабель с фазой. Правильнее всего это выполнять снизу. Крепежи на рейку и к поверхности стены лучше выполнять в правильном положении, это позволит удобно ими пользоваться, а также при формировании с защитой можно легко демонтировать прибор.

Посмотрите короткое видео о том, как правильно подключить УЗО щитке:
