Ток утечки узо для стиральной машины

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать. С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие)

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

  • Поврежденная изоляция;
  • Наличие скруток;
  • Просчеты в расположении распредкоробок;
  • Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

  1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
  2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Особенности выбора для квартиры или дома

Параметры автоматов во многом зависят от характеристик электропроводки и устанавливаемого оборудования. Часто ставят защиту с током утечки 30 мА, поскольку более чувствительные устройства могут выдавать ложные срабатывания при изношенной электропроводке и при большом количестве подключенных приборов.

Тап электромагнитного расцепителя определяется параметрами подключаемой нагрузки.

Асинхронные двигатели, используемые в компрессорах холодильников, сплит-систем, водяных насосах, в момент запуска потребляют ток, в 3-5 раз превышающий номинальный. Для исключения ложных срабатываний в быту используют тип С расцепителя. По классу тока утечки используют автоматы АС, поскольку в быту применяется сложная электронная техника. На дачах, гаражах (там, где присутствует простейшая нагрузка) устанавливают тип А (стоит недорого).

По току срабатывания руководствуются теми же условиями, что и при выборе автоматов защиты.

Где лучше установить дифавтомат вместо УЗО

Учитывая то, что дифференциальный автомат занимает меньше места, чем совместно устанавливаемые токовые автоматы и УЗО, то они наиболее удобны при размещении в малогабаритных распределительных щитах. Также удобно использовать дифавтоматы в щитах, распределяющим питание на большое количество цепей, поскольку так можно значительно упростить нагрузку. Одновременно возрастает надежность, так как в распределительных щитах слабым метом являются точки коммутации – клеммы устройств с подсоединенными проводами.

Это интересно: Автоматические выключатели ABB — виды, отличия серий, преимущества

Подключение узо

Подключение стиральной машины лучше доверить специалисту электрику, однако при наличии базовых знаний в электромонтажной отрасли, выполнить эту задачу можно самостоятельно без особого труда. Подключать к электросети стиральную машину через УЗО следует с соблюдением правил безопасности, соблюдать все требования и учитывать технические характеристики как стиральной машины, так и электропроводки.

  1. Мощность, сечение и маркировка проводки. Самая распространенная мощность стиральных машин составляет от 2 до 2,5 кВт. Значение этой характеристики написано в документах на стиральную машину или на задней стенке самой машины. Основываясь на её мощности можно выбрать проводку правильного сечения. В том случае, если розетка под стиральную машину запитана двужильным, а особенно алюминиевым проводом, необходимо заменить электропроводку трехжильным медным кабелем. В таком случае лучше взять провод с сечением 2,5 кв. мм, ведь в эту розетку будут включаться и другие электроприборы, например, электробритва или фен.
  2. Заземление электроприборов. Поскольку стиральные машины чаще всего устанавливаются в ванной комнате, их оснащают максимальной системой защиты от поражения током – 1 класс защиты. Это значит что аппарат оснащен системой заземления, которая встроена в вилку питания.
  3. Розетка. С учетом наличия системы заземления в вилке электроприборов, розетку лучше выбрать с соответствующим контактом, так называемую «евро» розетку. Если розетка будет устанавливаться непосредственно в ванной комнате, лучше отдать предпочтение модели с повышенной степенью защиты. Такие модели рассчитаны на эксплуатацию в помещениях с повышенной влажностью.

Это интересно: Сжимается ли обмотка соленоида при протекании через неё тока?

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

B

C

D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания — С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

https://youtube.com/watch?v=zPd8-NAlEcY%3F

В чём разница

Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.

Отличие по функциональному назначению

УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.

Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.

Внешние отличия

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.

Отличие маркировки УЗО и дифавтоматов

Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.

основные характеристики прибора

Маркировка приборов содержит комбинацию букв и цифр.

Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.

16А — это дифавтомат с номинальным током 16А

Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.

Различия в схемах устройств

Практически на всех приборах защитного отключения присутствуют их схемы.

Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.

дифавтомат имеет расцепители

Различия в размерах

Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.

Дифавтомат УЗО
Ширина (мм) 36 18–36–72
Высота (мм) 82 80
Глубина (мм) 72 70

Название, аббревиатуры и сокращения на корпусе устройств

Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:

  • «Выключатель дифференциальный»;
  • «Автоматический выключатель дифференциального тока»;
  • «Дифавтомат»;
  • содержат аббревиатуру АВДТ.

На корпусе прибора могут быть различные аббревиатуры. Они обозначают:

  • ВД — устройство защитного отключения;
  • АВДТ — автоматический выключатель дифференцированного тока.

Эксплуатационные условия

Основные модели дифференциальных автоматов довольно чувствительны к погодным условиям и предполагают эксплуатацию при температурах от -7°C до +30°С. В случаях, когда дифференциальный автомат будет расположен на улице, в неотапливаемом здании, а также в помещениях с резкой сменой температур или периодическим посещением, необходимо выбирать модели защитных устройств, устойчивые к минусовым температурам. На внешнем корпусе такого устройства производители ставят специальный значок в форме снежинки, обозначающий, что данный дифавтомат будет корректно работать даже при очень низких температурах (до -30°С). Цена таких устройств тоже будет значительно выше стоимости обыкновенных моделей.


Дифференциальный автомат IEK ВД1-63

Дифференциальный автомат: причины срабатывания

Иногда после установки дифавтомата возникают частые срабатывания. Это случается ввиду некоторых причин:

  • При монтаже двух дифавтоматов спутаны нейтральные провода. В такой ситуации при включении кнопки тестирования не возникнет никаких причин для переживаний. Значит, кнопка сработает. Хотя в результате его использования в работе, он сразу отключится.
  • Нейтральный проводник, идущий от выхода прибора, подсоединили к нулевой шине. В таком случае правильным будет подключение его к потребителю электроэнергии. При включении дифавтомата в работу, он также сработает. Следовательно, кнопка Тест не исправна.
  • Провод защитного заземления и ноль соединены. В данном случае прибор просто не включится.
  • При существовании двух дифавтоматов, нейтральные провода объединены в схеме. Все два автомата будут включаться, кнопка Тест мгновенно отключается, при подаче нагрузки автоматы сразу отключаются.
  • При установке дифавтомата неправильно подсоединили нулевой проводник. Провод, соответствующий нолю должен подключаться сверху, путем подсоединения к гнезду с буквой N, а отходящая нейтраль идет уже напрямую к потребителю. Вести себя автомат будет, так же как и в предыдущем случае.

Причиной отключения может стать ситуация когда нулевой проводник идет не от защитного устройства, а от нулевой шины. При этом дифференциальный автомат не будет включаться.

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Области применения

С помощью высокоскоростных устройств дифференциальной защиты того или иного типа удаётся обезопасить работу большинства образцов электротехнического оборудования. К ним могут быть отнесены электродвигатели, ЛЭП, трансформаторы и генераторы распределительных подстанций и прочее.

Дуговая защита

Продольная дифференциальная токовая защита традиционно применяется в цепях предупреждения замыканий следующего оборудования:

  • Промышленные трансформаторные изделия;
  • Отдельные образцы трансформаторов электрических подстанций с рабочей мощностью свыше 6,3 кВА;
  • Параллельно включённые индуктивные устройства мощностью свыше 1000 кВА.

Основная область применения поперечных систем – высоковольтные линии электропередачи (ЛЭП), рассчитанные на напряжения 35-220 кВ. Помимо этого, дифференциальная защита может применяться на параллельно включаемых линиях электропередач с подводами от двух различных подстанций.

Однако использование такой защиты ограничено следующими факторами:

  • Сложность быстрого определения места КЗ;
  • Невозможность применения дзл в ЛЭП с автоматами;
  • Необходимость в выключении одной из линий, работающей на общую нагрузку.

Дополнительная информация. При двухстороннем питании высоковольтной трассы дифференциальная защита располагается с обоих её концов, а в случае одностороннего включения – только на источнике электроэнергии.

Установка устройства защитного отключения своими руками

Поставить защиту от тока несложно. Понадобится провод ВВГ 3х2,5 мм — его тянут от распредщитка. Порядок действий такой:

  • С помощью индикатора определяют фазу и ноль.
  • Подключают найденные проводники к УЗО.
  • Выводят провода из корпуса — розетка с УЗО соединяются.

Это наиболее простая схема подключения. Если, помимо стиралки, в сеть будут подключаться и другие потребители, установите дополнительное защитное устройство. Это обеспечит бесперебойную работу всех потребителей.

Дифавтомат ставят аналогично. Благодаря этому прибору ваша стиралка будет надежно защищена от опасных скачков напряжения, способных безнадежно испортить любые ее узлы — мотор, блок управления, насос и т. д., а вы — от поражения током.

При установке стиралки в ванной розетка должна быть:

  • влагозащитной;
  • заземленной.

Если идет стирка, ванну лучше не принимать: если брызги воды попадут в розетку, может произойти короткое замыкание и удар электротоком. После завершения цикла вилку достают из розетки, крышку последней плотно закрывают. Все проложенные провода защищают  пластиковыми гофрами. Проводку располагают максимально высоко от пола. Идеальное решение — отдельный провод для стиральной машинки. Его минимальное сечение — 2,5 м². Розетка и защитная автоматика должны располагаться так, чтобы в случае поломки можно было легко произвести отключение техники.

Финансы

Краеугольным камнем всегда в таких случаях является финансовый вопрос. Он уже погубил не мало покупателей, которые хотели сэкономить, а потом были вынуждены платить в несколько раз больше за все испорченное оборудование. Почти все современные электроприборы довольно надежны. У них есть гарантированные длительные сроки работы.

Если у вас большой и качественный щиток со свободным место, то стоит его забивать по максимум, а не экономить пространство. Всегда оставляйте про запас, но чрезмерная экономия тоже вредит.

Распределите всё по группам, чтобы наглядно было видно – что и к чему относится. Дополнительные там 20-30 модулей стоят всего порядка 500 рублей – это не то место, где нужно урезать бюджет.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя

Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;
  • DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Обозначение дифавтомата в условном виде на однолинейной схеме

«Правила технической эксплуатации электроустановок потребителей» регламентируют создание технической документации максимально удобной в работе. Одной из них является однолинейная схема в упрощенном виде отображающая соединения силовых линий, распределительных пунктов и расположение других электрических элементов. Так вот, обозначения дифавтомата на схеме, соответствующего нормативной документации нет. С молчаливого согласия пользователей они обозначаются следующим образом:

Буквенное обозначение дифференциального автомата на схеме — в виде латинских букв QF.

Нештатные варианты проверки

Следует обозначить, что проверка не касается автоматических выключателей, распространяется только на устройства, реагирующие на утечку тока (УЗО). Для проверки на перегрузочные токи и короткое замыкания нужен лабораторный вариант, в условиях дома это сделать невозможно.

Кроме штатного, с помощью кнопки, существуют другие способы, как проверить дифавтомат.

  • Проверить дифференциальный автомат обычным способом с помощью батарейки. Схема подключения простая: плюсовой контакт батарейки соединяется со входным контактом, минусовой с выходным:

    Замкнув контакты на полюсах автомата, тем самым создаем магнитное возмущение на обмотках дифференциального трансформатора и механизм отключения у исправного дифа срабатывает. Эффективный способ как выбрать дифференциальный автомат при его покупке в магазине в рабочем состоянии.

  • Проверка на работоспособность магнитом. Следует приблизить магнит к взведенному АВДТ — устройство дифференциальной защиты должно его отключить.
  • Подобранным по величине сопротивлением. Сопротивление, которое подключается между розеткой и устройством заземления, определяется с помощью известного в электрике закона Ома R = U/I, где U — входное напряжение (220 В или 380 В), I — ток утечки, указанный на дифавтомате. Рассчитанное, таким образом, сопротивление вызовет ток утечки, при котором он выбивает дифавтомат . Включив последовательно в цепь мультиметр, выставив режим работы на «амперметр», можно проконтролировать показания тока цепи.

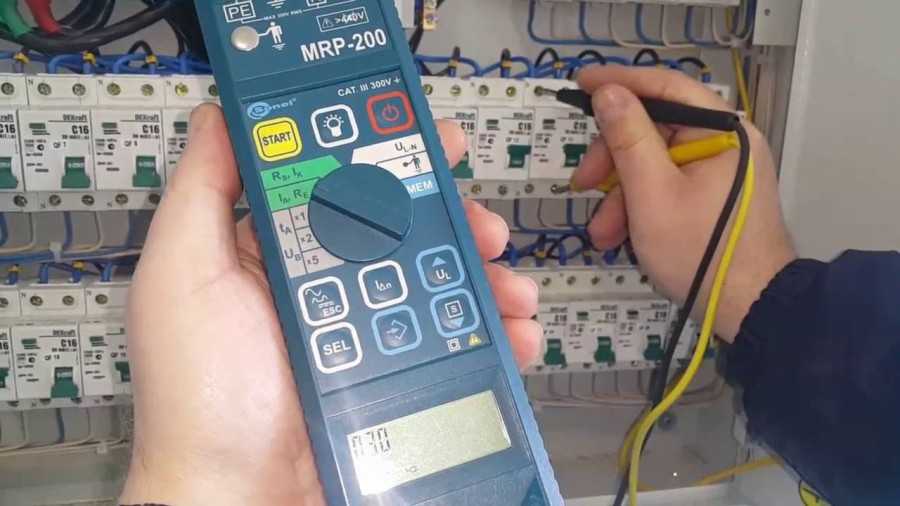

  • Электронные устройства. Применение многофункциональных электронных измерительных приборов с подключением через розетку позволяют проверить сразу несколько параметров дифавтомата. Помимо определения работоспособности можно выяснить время срабатывания, убедиться, в правильности значения тока утечки, указанного на корпусе защитного устройства. Однако для дома это будет дорогое удовольствие.
