Электрический ящик: для автоматов и счетчика, в квартиру и уличный

Выбор места для щитка

Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.

Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.

Щит распределительный подъездный

Почему именно мы?

Комплектация и сборка щитов освещения — сложная и ответственная инженерная задача. От выбора материалов, продуманности и качества сборки зависит бесперебойность работы Изделия, его долговечность и надежность.

Производство электрических шкафов нашей компании сертифицировано, стандартный гарантийный срок на наши изделия — 24 месяца.

Есть возможность обеспечения экспресс сборки (24 часа) для «горящих» объектов. Ниже обозначены прочие положительные стороны сборочного производства ГК «Строй-ТК»:

Разумные цены на сборку и комплектующие

Огромный опыт работы по сборке НКУ

Проверенное оборудование и материалы

Многоступенчатая проверка качества

Оперативность, соблюдение сроков

Паспортизация, сертификация изделий

Для получения подробной информации по услуге «Сборка щитов освещения» обратитесь к нам в офис по телефону

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Электропроводку квартиры разделили на 9 электрических групп:

1 группу освещения;
6 розеточных групп;
1 электрическую линию для стиральной машины;
1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Какие бывают модули помимо розеток и выключателей?

В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи. Очень часто, продавцы в профессиональных магазинах электрики попросту не обладают должным опытом, да и прогресс развивается слишком быстро. Поищите в интернете, поспрашивайте на форумах, возможно вашей задумке есть готовое решение.

Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!

Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

подключение концов жил гибкого многожильного провода без оконцевания;
попадание изоляции под контакт;
подключение жил разных сечений на одну клемму;
пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

На первый автомат приходит «фаза» проводом 4 мм2,
а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу – на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование – залог долгой и беспроблемной работы.

Электрические щиты, шкафы и боксы

Щит электрический — общее наименование электрощитового оборудования, которое используется в бытовых и промышленных целях. Распределительный шкаф (или бокс) выполняет роль защитного и распределяющего устройства в одно и трёхфазных сетях. Использование шкафного оборудования бережёт людей от поражения током и предохраняет установленные приборы от повреждения как внутри зданий и помещений, так и на улице. Выпускаются металлические и пластиковые щиты, которые применяются в качестве:

главных электрощитов;
вводных электрических щитков;
вводно-распределительных шкафов;
коммутационных узлов;
монтажных боксов для электрических автоматов.

Конструкция и особенности исполнения

КЩ представляет собой пластиковый или металлический бокс снабженный дверцей, внутри которого расположены специальные посадочные места под счетчик, АВ и другое оборудование.

Типовая конструкция квартирного электрощита

Обозначение:

А – корпус из негорючего пластика или металла;
В – запираемая дверца;
С – смотровое окно, для снятия показаний электросчетчика работниками контролирующей службы;
D – врезной замок;
Е – крепление для прибора учета;
F – Din-рейки, представляющие собой стандартный профиль, на который устанавливается оборудование (АВ, УЗО, нулевая шина и т.д.);
G – панели, закрывающие доступ к токоведущим частям установленных электроаппаратов.

Исполнение корпуса бывает двух видов – под внешний и внутренний монтаж.

Электрощиты: А – встраиваемый, В – навесной

Размер бокса зависит от расчетного количества устанавливаемых модулей.

Еще одним фактором, влияющим на конструкцию электрощита, является класс защиты. Ниже приведена таблица, расшифровывающая принятое обозначение в соответствии с определенными условиями эксплуатации.

Таблица соответствия классов защиты

Например, у нас имеется КЩ с классом защиты IP65, согласно приведенной выше таблице, этот параметр говорит о том, что при таком исполнении внутрь конструкции гарантированно не проникнет пыль и брызги воды (при условии, что дверца будет закрыта).

Конструкция и особенности исполнения

Типовая конструкция квартирного электрощита

Обозначение:

А – корпус из негорючего пластика или металла;
В – запираемая дверца;
С – смотровое окно, для снятия показаний электросчетчика работниками контролирующей службы;
D – врезной замок;
Е – крепление для прибора учета;
F – Din-рейки, представляющие собой стандартный профиль, на который устанавливается оборудование (АВ, УЗО, нулевая шина и т.д.);
G – панели, закрывающие доступ к токоведущим частям установленных электроаппаратов.

Исполнение корпуса бывает двух видов – под внешний и внутренний монтаж.

Электрощиты: А – встраиваемый, В – навесной

Размер бокса зависит от расчетного количества устанавливаемых модулей.

Таблица соответствия классов защиты

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

Тепловое и токовое реле

На сегодняшний день среди аппаратов защиты электрических сетей имеется и множество разнообразных видов реле.

Тепловое реле — это одно из наиболее распространенных устройств, которое способно защищать электрические двигатели, нагреватели, любые силовые приборы от такой проблемы, как ток перегрузки. Принцип действия данного прибора очень прост, и основан он на том, что электрический ток способен нагревать проводник, по которому он протекает. Основная рабочая деталь любого теплового реле — это биметаллическая пластина. При нагреве до определенной температуры эта пластина изгибается, чем и разрывает электрический контакт в цепи. Естественно, что нагрев пластины будет происходить до тех пор, пока не достигнет критической точки.

Кроме тепловых, имеются и другие типы аппаратов защиты, к примеру токовое реле, которое контролирует величину тока в сети. Есть также реле напряжения, которое будет реагировать на изменение напряжения в сети и реле дифференциального тока. Последний прибор — это аппарат защиты от токов утечки

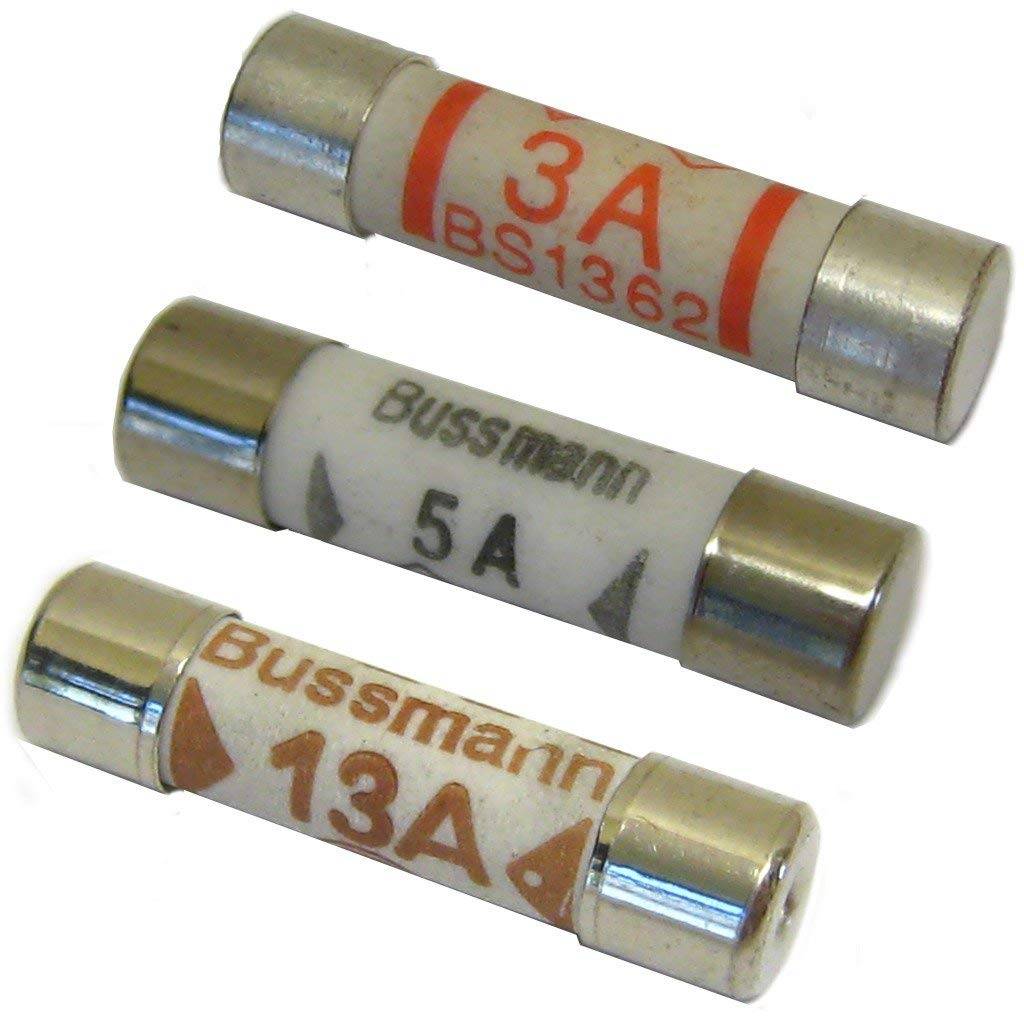

Здесь важно отметить, что автоматические выключатели, как и плавкие предохранители, не могут среагировать на возникновение утечки тока, так как это значение достаточно мало. Но при этом данного значения вполне хватит, чтобы убить человека при соприкосновении с корпусом прибора, подверженного такой неисправности. Если наблюдается большое количество электрических приборов, которые нуждаются в подключении реле дифференциального тока, то часто используются комбинированные автоматы, чтобы уменьшить габариты силового щита

Такими устройствами стали приспособления, сочетающие в себе автоматический выключатель и реле дифференциального тока — автоматы дифференциальной защиты, или же дифавтоматы. При использовании таких устройств не только снижается размер силового щита, но и сильно облегчается процесс установки аппарата защиты, что, в свою очередь, делает их более экономичными

Если наблюдается большое количество электрических приборов, которые нуждаются в подключении реле дифференциального тока, то часто используются комбинированные автоматы, чтобы уменьшить габариты силового щита. Такими устройствами стали приспособления, сочетающие в себе автоматический выключатель и реле дифференциального тока — автоматы дифференциальной защиты, или же дифавтоматы. При использовании таких устройств не только снижается размер силового щита, но и сильно облегчается процесс установки аппарата защиты, что, в свою очередь, делает их более экономичными.

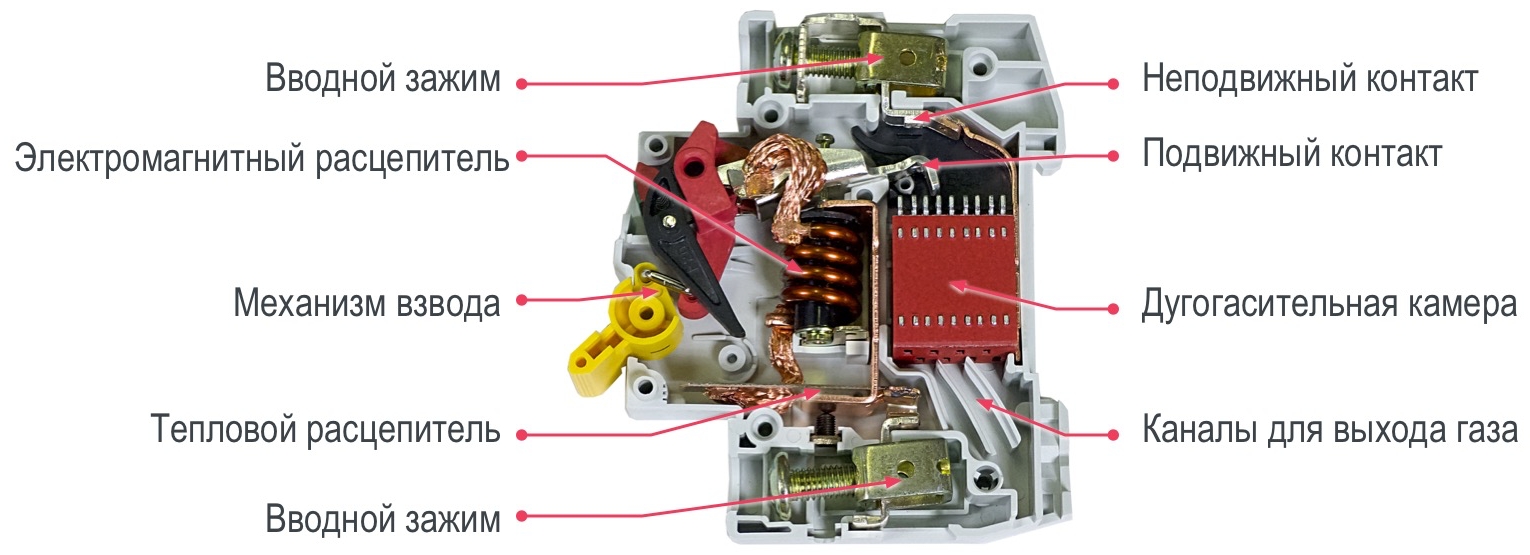

Устройство, маркировка и технические характеристики

Характеристики:

номинальный ток – величина тока, которая протекает по автомату без ограничения времени при температуре воздуха +30 С (при большей температуре номинальный ток будет ниже);
время-токовая характеристика – зависимость времени срабатывания от силы тока.

Второстепенные характеристики:

номинальное напряжение;
предельная коммутационная способность.

Автоматические выключатели обладают своим набором характеристик. Для ознакомления с ними на корпусе наносится маркировка из букв и цифр. В маркировке указываются:

фирма-изготовитель;
линейная серия;
время-токовая характеристика – указывается латинской буквой B, C, D, K, Z;
номинальный ток – указывается после буквенного значения;
номинальное напряжение;
предельный ток отключения;
класс токоограничителя;
схема подключения, обозначения клемм.

Дополнительно указывают поправочные коэффициенты, связанные с превышением температурного режима.

1 полюс

Однополюсный выключатель устанавливается на вход каждой линии однофазной цепи. Это простая модификация автомата. Устанавливается для защиты однофазной, двухфазной и трехфазной проводки. Задача – защита от возгорания.

2 полюса

Используются, где идет питание электрооборудования по двум проводам и требуется одновременная коммутация двух полюсов. Существует 2 вида двухполюсников – 2Р и 1P+N. Первый оснащен защитой обоих полюсов от перегрузок и короткого замыкания. При подключении нет разницы куда подключать ноль, а куда – фазу. Второй тип называют «однофазный с нулем» – функция автоматического защитного срабатывания только в «фазном» полюсе. Второй полюс используется для подключения нулевого провода.

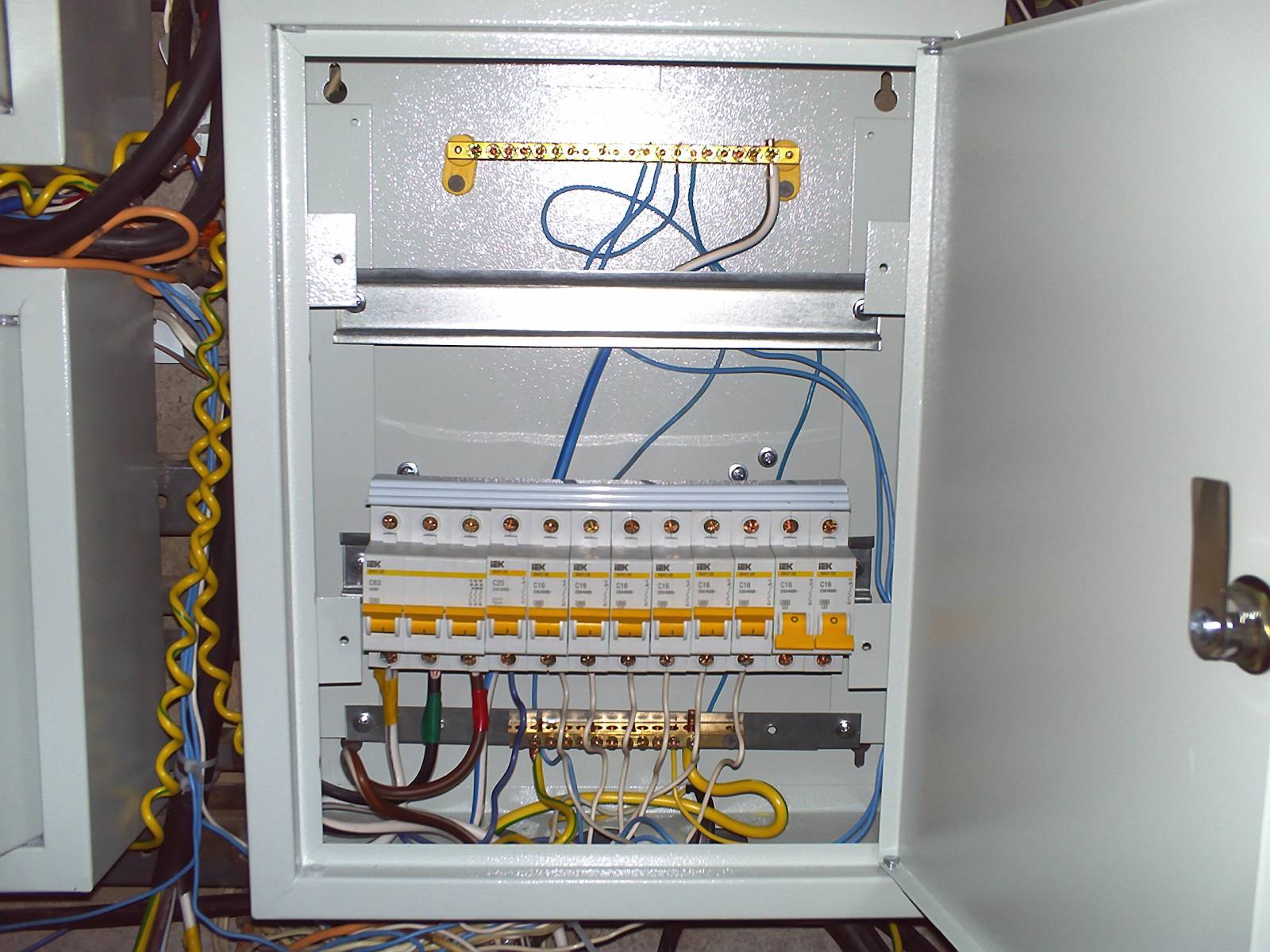

Конструкция щитка освещения

Требования к конструкции щитка освещения те же, что и к распределительному. Питание подводится через вводной автоматический выключатель или рубильник, рассчитанный на нагрузку всех осветительных приборов, подключенных к щитку. При использовании рубильника кабельную линию питания щитка обязательно защищают автоматическим выключателем. В этом случае в зону действия его защиты входит и электропроводка щитка до автоматов отходящих линий.

Типовое расположение элементов внутри щитка освещения

Каждая из отходящих линий защищается собственным автоматическим выключателем. Его номинальный ток выбирается по сумме токов подключенной нагрузки. Можно подключать несколько отходящих кабелей к одному автоматическому выключателю. Но в результате при ремонте линии освещения будет отключено большее количество осветительных приборов, чем требуется. Поэтому на количестве автоматов экономить не стоит.

Защита осветительной электропроводки и осветительных приборов устройствами защитного отключения (УЗО) не требуется.

Вся вновь проектируемая осветительная электропроводка выполняется трехпроводной. Для питания светильников используются фазный проводник и проводник рабочего нуля. В кабеле рабочий ноль имеет синий цвет жилы. Для заземления корпусов светильников используется проводник желто-зеленого цвета, входящий в состав трехжильного кабеля, называемый защитным (РЕ). Соединение корпусов светильников с нулевым проводником (зануление) запрещено.

Для подключения нулевых проводников в состав щитка входят две шинки: для подключения рабочих проводников (обозначается буквой N) и для подключения защитных проводников (обозначается буквами РЕ).

Если корпуса светильников изготовлены из непроводящих электрический ток материалов (пластика), а отражатель внутри корпуса – металлический, то заземлять отражатель не нужно. Но это не означает, что для питания светильника можно использовать двухжильный кабель. Кабель все равно прокладывается трехжильным, как и в случае с розеткой без заземляющего контакта. Светильник (или розетка) в процессе эксплуатации заменят на электроприбор другого типа, и защитный проводник потребуется.

Теперь рассмотрим особенности устройства специализированных осветительных щитков.

Оборудование квартирного щита

Квартирные электрощиты комплектуются самым разным оборудованием. Одни устройства присутствуют практически в каждом боксе. Другие, напротив, встречаются крайне редко.

Прибор учета — счетчик электроэнергии. Устанавливается практически в каждой квартире. Служит для подсчета намотанных кВт*ч для дальнейшего их пересчета на деньги. Для бытовых потребителей ставятся однофазные счетчики. Для промышленных — трехфазные.

УЗО — используются для защиты людей от поражения электрическим током. А также для предотвращения возгорания проводки при повреждении изоляции. УЗО обычно встречается в квартирных электрощитах.

Реле напряжения используются реже. Применяются для защиты бытовых электроприборов от чрезмерно высокого или низкого напряжения. В случае превышения этого параметра реле напряжения отключает квартирую проводку от общей сети.

Пример электрощита в собранном виде

В качестве примера электрощита в сборе можно рассмотреть типичную разводку для квартиры. На входе в бокс установлен вводной диф автомат QF на 30 А. С него белый (фазный) и синий (нулевой) провода поступают на однофазный счетчик электроэнергии Меркурий 201. Оба устройства зафиксированы с помощью DIN-рейки. Синий (N) проводник со счетчика поступает на нулевую шину. А белый провод (L) на линейку групповых автоматов QF1-QF4. Впоследствии с этих автоматов будут запитаны отдельные потребители в квартире.

Щит дополнен собственной розеткой, остающейся под напряжением, даже если вся квартира обесточена. Она пригодится, например, во время ремонтных работ.

Собранный электрощит для дачи

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

квартирные – групповые и учетно-групповые;
этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Скачать и почитать по теме

Респект и уважение, если дочитали досюда и намереваетесь скачать документы и книги по этой теме! Вы серьёзный человек!

• ГОСТ IEC 60898-2-2011 / 2-я часть ГОСТ Р 50345-2010 (IEC 60898-1:2003) на автоматические выключатели, направленная на коррекцию ошибок в первой части. До сих пор действует, ссылаясь на недействующий документ., pdf, 374.83 kB, скачан: 169 раз./• ГОСТ IEC 60898-1-2020 / Новый ГОСТ на автоматические выключатели, вступивший в действие с 1 марта 2021 г. Несёт в себе ошибки старого., pdf, 13.13 MB, скачан: 171 раз./

Какие ошибки допущены в ГОСТ по автоматическим выключателям, читайте подробно здесь.

• Шабад_М.А._Расчеты_релейной_защиты_и_автоматики• Беляев А.В. Выбор аппаратуры, защит и кабелей 0,4 кВ• РД 153-34.0-20.527-98• Электрическая часть электростанций и ТП• Выбор электрооборудования и расчеты трансформаторных подстанций• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения

Статья была впервые опубликована (в урезанном виде) в бумажном журнале “Электротехнический рынок” и на электротехническом интернет-портале “Элек.ру”.

Скачать журнальную версию статьи можно прямо здесь и сейчас:

• Автоматы «В» — в каждый домашний щиток! / Статья в журнале — почему нужно ставить в электрощитах автоматические выключатели с характеристикой B, pdf, 302.38 kB, скачан: 49 раз./ Летом 2020 года на своём Дзен-канале . Судя по количеству комментариев (как хвалебных, так и хейтовых), тема вызвала огромный интерес. Кстати, читатели из других стран (в частности, Израиль и Прибалтика) подтверждали, что “В” у них в порядке вещей!

Щиты силовые (ЩС)

ЩС (Щит силовой) — это система, созданная для ввода/вывода и контроля расходуемой энергии, защищающая также от коротких замыканий и утечек тока.

Главные функция ЩС:

обеспечение электроприборов необходимым напряжением (320220 В).
разделение цепи питания на участки, предотвращая возникновение коротких замыканий и перегрузок на каждом участке.
предохранение кабеля от замыканий и перегрузок.

Силовые щиты применяются как на крупных промышленных объектах, так и в частных домах.

В комплектации ЩС для частных домов присутствует основной выключатель (рубильник), который, при необходимости, сможет обесточить дом. Так же присутствуют счетчик и предохранители (автоматы).

Сам щиток представляет собой металлический/пластиковый шкаф с дверью, содержащий в себе вышеперечисленное оборудование.

Его следует располагать около входа, прочно закрепив, чтобы не подвергать его силовым встряскам. Место должно быть сухим, без отопительных приборов.

Выбор места для щитка

Другое условие выбора — удобство. Бокс с автоматами необходимо располагать на уровне глаз человека. Особенно это касается щитов, в которых находится счетчик электроэнергии.

Щит распределительный подъездный

Выбор электрического щитка

Когда выбирают и монтируют электрический щиток, к нему предъявляют следующие требования:

Короб должен обеспечивать размещение в нем необходимого количества аппаратуры, и даже с небольшим запасом. Размер определяется количеством набираемых элементов. Однополюсный автомат составляет 1 модуль. Остальные аппараты выполнены с размерами, кратными его размеру. Двухполюсник сделан на два модуля, а размер счетчика может быть больше восьми. Если подсчитать необходимое количество аппаратов, можно выбрать нужный бокс. Модели продаются по размерам или количеству модулей, которые могут поместиться внутри, например, устройство на 12 или 36 модулей.
Электрический щиток изготавливается из негорючего материала со знаком электробезопасности, с указанием номинального напряжения. Материалом служит металл с неэлектропроводным покрытием или термопластик. Устройства выдерживают значительные механические нагрузки, а по дизайну можно всегда найти то, что нужно.
Наружные и внутренние провода в щитке маркируются с помощью бирок, где должны быть указаны группы элементов.
Нулевой и заземляющий провода подключаются к колодкам – по одному на каждую клемму. Синим цветом помечаются шины для нуля и черным для фазы.
Выбор автоматов делается под сечение кабеля. Если установлена медная жила на 2,5 мм 2. максимально допустимый ток для нее составит 25 А. Параметры УЗО или автоматов подбираются из стандартного ряда в сторону уменьшения, что составляет 16 А

Между собой устройства желательно соединять шинопроводом.
Металлический короб должен быть заземлен через дверцы и корпус.
Каждый бокс продается с паспортом, где указаны тип и класс электрощитка, уровень защиты, меры предосторожности, способ установки и др. данные.
Внешняя проводка в короб вводится в металлических трубах или рукавах

Под электрический щиток внутренней установки к нему выдалбливаются штробы для пучков кабелей (рис

ниже).

Под электрический щиток внутренней установки к нему выдалбливаются штробы для пучков кабелей (рис. ниже).

Установка электрощитка со скрытой проводкой

Пломбировка РЩ

Самым простым способом ограничить несанкционированный доступ к контактам вводного автоматического выключателя считается пломбировка дверцы распределительного щитка.

Но такой способ оказывается не всегда удобным для потребителя электроэнергии, если в распределительном шкафу находятся защитные автоматы на отдельные группы сети и другие элементы. Каждый раз при необходимости обслуживания оборудования или в процессе эксплуатации при необходимости отключения отдельных групп или элементов оборудования придется вызывать представителя энергоснабжающей организации. Поэтому чаще используются другие способы, менее ограничивающие свободу действий потребителей электроэнергии.
