Масляные выключатели: типы, устройство и принцип работы

Принцип действия и область применения

За счет чего работает элегазовый выключатель большого напряжения? За счет изолированности фаз между собой посредством элегаза. Принцип работы механизма следующий: при поступлении сигнала об отключении электрического оборудования, контакты каждой камеры размыкаются. Встроенные контакты создают электрическую дугу, которая размещается в газовой среде.

Эта среда разделяет газ на отдельные частицы и компоненты, а из-за высокого давления в резервуаре, сама среда снижается. Возможное применение дополнительных компрессоров, если система работает на низком давлении. Тогда компрессоры усиливают давление и образовывают газовое дутье. Также используется шунтирование, применение которого необходимо для выравнивания тока.

Обозначение на схеме ниже указывает расположения каждого элемента в механизме выключателя:

Что касается моделей бакового вида, так в них контроль осуществляется с помощью приводов и трансформаторов. Для чего нужен привод? Его механизм является регулятором и его назначение заключается в том, чтобы включать или выключать электроэнергию и, если необходимо, удерживать дугу на установленном уровне.

Приводы делятся на пружинные и пружинно-гидравлические. Пружинные обладают большой степенью надежности и имеют простой принцип работы: вся работа делается благодаря механическим деталям. Пружина способна под действием специального рычага сжимать и разжиматься, а также фиксироваться на установленном уровне.

Пружинно-гидравлические приводы выключателей дополнительно имеют в конструкции гидравлическую систему управления. Такой привод считается более эффективным и надежным, ведь пружинное устройство может само изменить уровень фиксатора.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Правила эксплуатации МВ

Ремонтный, оперативный персонал, специалисты, связанные с обслуживанием и эксплуатацией масляных выключателей, обязаны знать соответствующие инструкции, устройство, принцип действия оборудования.

Работники, обслуживающие МВ, во время эксплуатации обязаны контролировать:

1. Действующее напряжение, ток нагрузки. Показатели не должны выходить за рамки табличных значений.
2. Высоту масляного столба в полюсах, отсутствие протечек.
3. Наличие смазки на трущихся частях. Контакты могут потерять подвижность и зависнуть, если смазка трущихся элементов становится густой и грязной.
4. Запыленность помещений, в которых размещены распредустройства.
5. Соответствие механических характеристик эксплуатируемых выключателей табличным нормам.

После каждого отключения КЗ нужно осматривать оборудование. Сведения об этих отключениях заносят в специальный журнал. Обязательно должен быть в наличии журнал дефектов, для записи сведений о неисправностях, выявленных во время работы агрегата. Выключатель, на котором произошло отключение в результате КЗ, подлежит осмотру.

Проверяют, нет ли выброса масла. Если такое произошло, притом в большом количестве, то это указывает на нештатное отключение КЗ. Оборудование выводят из эксплуатации и подвергают осмотру. Когда масло темное, нужна замена. На скорость размыкания отрицательно влияет вязкость масла, растущая при падении температуры.

Иногда возникает необходимость в замене старой смазки во время ремонта на новую: ЦИАТИМ-221, ГОИ-54 или ЦИАТИМ-201.

После выведения МВ из работы тщательному осмотру подлежат опорные изоляторы, тяги, изоляция емкостей на наличие трещин. Сильно загрязненную изоляцию протирают. Необходимость во внеочередном ремонте появляется после определенного количества КЗ.

Периодический осмотр (ПО) выполняют ежемесячно

При этом обращают внимание на степень нагрева выключателя. ТР (текущий ремонт) проводят ежегодно

Он включает такие работы, как проверка и устранение дефектов крепежа, кинематики привода, уровня масла, уплотнений. Проверяют также изоляционные детали на их целостность.

По истечении 3-4 лет после капитального ремонта, выполняют средний (СР). В него входит весь набор работ ТР плюс дополнительно выполняют измерения переходного сопротивления полюсов и проверяют механические и скоростные параметры.

В случае выявления несоответствия контролируемых характеристик табличным данным, выключатель разбирают, выполняют регулировку и полный комплекс высоковольтных испытаний.

Во время внеочередного ремонта в основном стараются оставить без изменений предыдущую регулировку. По этой причине выключатель разбирают по минимуму. Периодичность капитального ремонта — от 6 до 8 лет. В его объеме выполняют общий осмотр, снимают с рамы цилиндры, отсоединяют шины, ремонтируют привод, дугогасительные устройства, блок-контакты.

После всего делают регулировку, покраску, подсоединяют шины, проводят испытания. На все работы оформляют документацию.

Помимо выключателей масляного типа в высоковольтных сетях используют и другие отключающие устройства. К примеру, элегазовые и вакуумные. У нас на сайте есть другие статьи, в которых детально рассмотрены характеристики и устройство этих типов выключателей, а также особенности их использования:

Целесообразность замены на вакуумный

Масляные выключатели наибольшую популярность и распространение получили в XX веке, в XXI веке они все активные вытесняются вакуумными выключателями.

Последние имеют следующие преимущества:

1. Значительно меньшие габариты и масса.
2. Высокая надежность.
3. Простота в обслуживании.
4. Гораздо более простое и безопасное включение и отключение.
5. Значительно больший ресурс.

Исходя из вышеописанных пунктов становится очевидно, что вакуумные выключатели по всем параметрам выигрывают по сравнению с масляными.

Конечно, заменить целую секцию подстанции, или всю подстанцию с масляных на вакуумные выключатели сложно: это долго и дорого.

Однако на долгой дистанции в несколько десятков лет такое вложение полностью оправдывает себя.

Баковый тип системы

Баковые выключатели имеют большую популярность из-за простоты конструкции. Состоит масляный выключатель из ввода, дугогасительной и системы контактов, которые размещают в баке с маслом. При использовании оборудования в системе с напряжением 3-20 кВт все три контакта (фазы) могут быть расположены в одном баке, при увеличении показателя напряжения до 35 кВ фаза должна быть расположена в отдельном баке. В двух случаях может использоваться система автоматического или дистанционного управления, однако для первого варианта исполнения возможно использование ручного режима, а для второго необходимо наличие автомата повторного включения.

У однобакового типа, когда все три фазы находятся в одной емкости с маслом, используемая рабочая среда проводит изоляцию контакта друг от друга и от корпуса бака, который должен быть заземлен. Масло, кроме этого, служит для гашений образованной дуги и изоляции фаз электроснабжения друг от друга в момент разрыва сети.

Монтаж и подключение — пошаговая инструкция

Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.

Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.

Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:

• Сварочный аппарат.
• Отвертка, набор гаечных ключей.
• Пассатижи.
• Болгарка.
• Рулетка, линейка.
• Точечный пробник для определения фазного провода.

Пошаговая инструкция:

Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.

Монтируем место под концевики

Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.

Крепим сам механизм

Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.

Подключаем и проверяем работоспособность

Горшковые или маломасляные выключатели

В закрытых установках горшковые выключатели используются, как генераторные и распределительные. В открытых — в качестве подстанционных и распределительных. Изоляционные функции в выключателях этого типа масло не выполняет, оно необходимо только как среда для гашения дуги.

Пожаро- и взрывоопасность малообъемных ВМ значительно ниже, чем у баковых. Устанавливают их как в ОРУ, так и в ЗРУ любых напряжений вплоть до 110 кВ. Роль изоляции полюсов по отношению друг к другу и земле выполняют такие диэлектрики, как фарфор, литая смола, стеатит.

Масло в этих ВМ занимает всего лишь от 3 до 4% объема полюса. Небольшой объем масла, малая масса и удобные размеры являются неоспоримым достоинством этого оборудования. Однако применяют их в таких узлах системы, где к выключателям не предъявляют высоких требований.

Объясняются эти ограничения сильной связью отсоединяющей способности с отключаемым током, неприспособленность конструкции к работе в условиях частых отключений. Еще одной причиной являются трудности в реализации многократных быстродействующих АПВ. В малообъемных выключателях применяют следующие виды масляного дутья: поперечное, продольное, смешанное. Специалисты считают наиболее эффективным первый из них.

У выключателей этого типа, предназначенных для ЗРУ, контакты помещены в стальной бачок. МВ напряжением 35 кВ и выше имеют оболочку из фарфора. Более используемым является оборудование подвесное 6-10 кВ. Его корпус зафиксирован на общей для всех полюсов раме. Все три полюса имеют дугогасительную камеру, каждый рассчитан на один разрыв контактов, а при больших напряжениях на 2 и больше.

Конструкция маломасляных выключателей включает подвижный и неподвижный контакты (1 и 3), камеру дугогасительную (2), контакты (4) рабочие

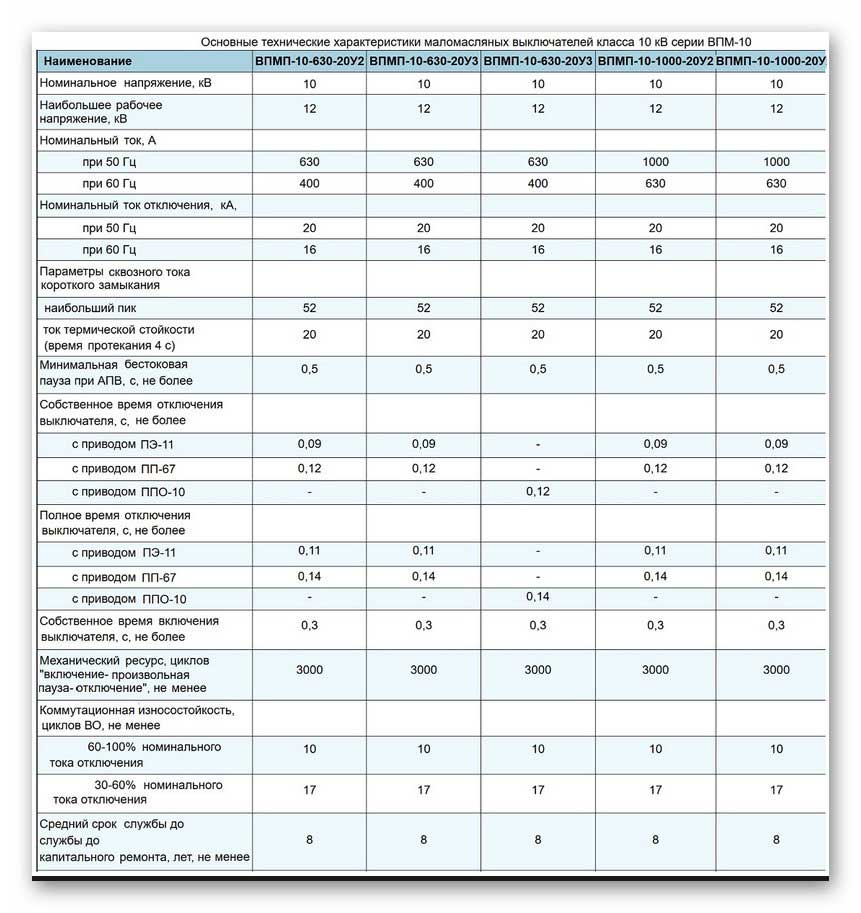

По приведенной схеме производятся выключатели ВМП, ВМГ, МГ, рассчитанные на напряжение до 20 кВ. Особенностью конструкции выключателей для токов больших номиналов является то, что снаружи размещены рабочие контакты, а внутри бачка — дугогасительные.

Выключатели серии ВМП часто используют в закрытых устройствах, а также КРУ 6-10 кВ. В комплектных распредустройствах устанавливают выключатели серии ВК. Они укомплектованы встроенным электромагнитным или пружинным приводом, и рассчитаны на показатели отключающих токов 20 – 31,5 кА и на токовые номиналы 630 – 3150 А.

Колонковые выключатели, изготавливаемые специально для КРУ, отличаются выдвижным исполнением. В установках 35 кВ устанавливают ВМ колонкового типа серий ВМК и ВМУЭ. РУ 110, 220 кВ оборудуют выключателями серии ВМТ. Агрегат имеет сварную основу, на которой размещены три его полюса. Управление — пружинный привод.

На фото выключатель ВМТ-110. На изображении слева показаны узлы, из которых он состоит: привод пружинный (1), изолятор опорный полюса выключателя (2), дугогасительное устройство (3), основание (4), управляющий механизм (5)

На правой стороне фото показан модуль, где: 1 —токоотвод, 2 — подвижный контакт, соединенный с токоотводом через токосъемные устройства. Дугогасительная камера, обозначена номером 3, неподвижный контакт — 5. Все перечисленное помещено в полый изолятор (4) из фарфора. Внутри него находится трансформаторное масло, а сверху колпак (6).

Последний укомплектован манометром для возможности осуществления контроля за давлением в модуле. Кроме того, на крышке имеется узел для заполнения сжатой газовой смесью, автоматический выпускной клапан, маслоуказатель (8). Мобильный контакт и устройство управления связаны изоляционными тягами.

Конструктивное исполнение полюса идентично для всей серии выключателей. В бачках МВ для номиналов токов от 630 до 1600 А находится 5,5 кг масла, выше 1600 и до 3150 А включительно — 8 кг. Для повышения надежности в конструкцию отдельных выключателей включают дополнительно элементы управления и защиты:

• отключающие электромагниты;
• реле, действующие мгновенно и с выдержкой при пороговом токе;
• реле минимального напряжения;
• дополнительные контакты.

В зависимости от способа компоновки есть маломасляные выключатели с нижним расположением дугогасительной камеры и противоположным — верхним. В первом случае подвижный контакт реализует движение сверху вниз, во втором — наоборот. Отключающая способность последних выше.

Ручное отключение выключателя

Ручное оперативное отключение выключателя осуществляется путем механического воздействия на кнопку ручного отключения, которая в свою очередь через толкатель, шарнирно связанный с валом 10 выключателя, воздействует через этот вал на якоря 7 электромагнитов привода. При этом разрывается магнитная система привода, ее магнитная энергия уменьшается, после чего механической энергии пружины отключения 8 оказывается достаточно для размыкания контактов 1 и 3 выключателя.

Кнопка ручного отключения одновременно выполняет функцию указателя положения выключателя «ВКЛ — ОТКЛ».

Ручное включение выключателя не предусмотрено. Для первого включения выключателя, когда на подстанции отсутствует питание цепей оперативного тока, разработан способ включения выключателя электрическим путем от автономного источника питания.

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Литература

• Аметистов Е.И. Основы современной энергетики под общей редакцией чл.-корр. РАН Е.В. Аметистова — М.: Издательство МЭИ, 2004.- 822с.
• Неклепаев Б.Н. Электрическая часть электростанций и подстанций / Б.Н. Неклепаев, И.П. Крючков – М.:Энергоатомиздат,1989.- 605с.
• Полтев А. И. Конструкции и расчёт элегазовых аппаратов высокого напряжения. — Л.: Энергия, 1979. -240 с.;
• Электрические аппараты высокого напряжения/ Под редакцией Г. Н. Александрова. — Л.: Энергоатомиздат, 1989. — 344 с.;
• Справочник по электрическим аппаратам высокого напряжения/ Под редакцией В. В. Афанасьева. — Л.: Энергоатомиздат, 1987. — 544 с.;

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА ДЕФЕКТАЦИЮ И РЕМОНТ ДЕТАЛЕЙ ОБЩЕГО ПРИМЕНЕНИЯ

5.1. Резьбовые соединения и крепежные детали

5.1.1. Состояние резьбы проверить внешним осмотром, а также навинчиванием гайки (вворачиванием болта) от руки.

5.1.2. Шпильки без дефектов выворачивать не рекомендуется.

5.1.3. Детали подлежат замене при наличии следующих дефектов:

а) заусенцев, вмятин, забоин, выкрашиваний и срыва резьбы более двух ниток;

б) люфтов при навинчивании гаек (вворачивании болтов);

в) трещин и несмываемой ржавчины;

г) повреждения граней и углов на головках болтов и гаек или износа граней более 0,5 мм (от нормального размера).

5.1.4. Детали подлежат ремонту при наличии следующих дефектов:

а) незначительных повреждений по резьбе не более половины высоты резьбы;

б) незначительных повреждений общей протяженностью не более 10% длины витка. Такие дефекты устранять прогонкой резьбонарезным инструментом или в отдельных случаях опиловкой.

5.1.5. Отверстия для шплинтов в болтах и шпильках не должны быть забиты и увеличены.

5.1.6. Перед установкой резьбовые соединения смазать смазкой ЦИАТИМ-203.

5.2. Плоские шайбы, стопорные и пружинные шайбы

5.2.1. Детали подлежат замене при:

а) наличии трещин, изломов;

б) потере упругости;

в) разводе пружинной шайбы менее полуторной ее толщины.

5.2.2. Пружинные шайбы допускаются к повторному применению только в том случае, если они не потеряли своей упругости, которая характеризуется величиной развода концов шайб. Нормальный развод пружинной шайбы равен двойной ее толщине, допустимый — полуторной.

5.3.1. Пружины подлежат замене при наличии следующих дефектов:

а) надломов, трещин, засветлений, несмываемой ржавчины;

б) неравномерности шага витков пружины более 10% по всей ее длине;

в) потере упругости пружины.

5.3.2. Упругость пружин контролировать измерением усилия пружины, сжатой согласно заводской характеристике. Тарировку пружин, работающих на сжатие, можно произвести по схеме рис.8.

Рис.8. Схема тарировки пружин

Рис.8. Схема тарировки пружин:

, — предварительное и рабочее усилия; , — предварительная и рабочая длина; 1 — перемещающийся шток; 2 — испытываемая пружина; 3 — направляющая труба; 4 — динамометр

Рис.9. Шаблон для проверки правильности установки контактов камеры и схема проверки

________________ * Размер для справок.

Рис.9. Шаблон для проверки правильности установки контактов камеры и схема проверки:

2 — цилиндр камеры; 3 — контактное устройство

Источник

Классификация высоковольтных выключателей

По способу гашения дуги

• Элегазовые выключатели (баковые и колонковые);
• Вакуумные выключатели;
• Масляные выключатели (баковые и маломасляные);
• Воздушные выключатели;
• Автогазовые выключатели;
• Электромагнитные выключатели;
• Автопневматические выключатели.

По назначению

• Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких как условия короткого замыкания
• Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях. Отличаются, как правило, большими значениями номинального тока (до 10000 А) и тока отключения.
• Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.
• Выключатели нагрузки — выключатели, предназначенные для коммутаций под номинальным током, но не рассчитанные на разрыв сверхтоков. Применяются в сетях 3-10 кВ с изолированной нейтралью для коммутации небольших нагрузок — до нескольких мегавольт-ампер.
• Реклоузеры — подвесные секционирующие дистанционно управляемые выключатели, снабжённые защитой и устанавливаемые на опорах воздушных ЛЭП
• Выключатели специального назначения.

По виду установки

• Опорные, то есть имеющие основную изоляцию на землю опорного типа.
• Подвесные, то есть имеющие основную изоляцию на землю подвесного типа.
• Настенные, то есть укрепленные на стенах закрытых распредустройств.
• Выкатные, то есть имеющие приспособления для выкатывания из ячеек распредустройств (для обслуживания, ремонта и для создания т.н. «видимого разрыва» при работах на линиях).
• Встраиваемые в комплектные распределительные устройства.

По категориям размещения и климатическому исполнению

• пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);
• десять климатических исполнений (У, ХЛ, УХЛ, ТВ, ТС, Т, М, ОМ, В и О) в зависимости от географического места установки.

Эксплуатация и техническое обслуживание

Неприхотливые в обслуживании вакуумные выключатели рекомендуется проверять не реже 1 раза в 4 года. Но периодичность может быть иная. Все зависит от конструктивного исполнения коммутационного аппарата и регламентируется в технической документации.

Обслуживание вакуумных выключателей подразумевает проверку изоляторов на наличие трещин, сколов, загрязнения и следов разрядов.

Камера полюса герметичная, вакуум сохраняется весь срок службы устройства. Поэтому полюса не ремонтируют, а заменяют целиком.

• Измерение сопротивления изоляции.

• Испытание повышенным напряжением.

• Проверка механических частей.

• Замер времени срабатывания.

• Осмотр состояния контактов (метод основан на измерении сопротивления постоянному току).

После всех проведенных испытаний составляется нормативный документ, свидетельствующий о работоспособности аппарата или его непригодности к дальнейшей эксплуатации.

Достоинства системы

Система гашения дуги данного типа имеет ряд особенностей, из-за которых она используется во многих цепях электроснабжения. К достоинствам системы относится следующее:

Высокая эффективность прерывания цепи, что позволяет использовать подобное оборудование в сетях высокого напряжения.
Простота конструкции делает ее надежной и ремонтопригодной

Ремонт масляных выключателей должен проводиться исключительно профессионалами, так как подобное оборудование отвечает за выполнение важной команды от автоматической системы управления или оператора. Также это качество обуславливает относительно небольшую стоимость этого типа оборудования.

О производителях

     Сегодня вакуумные выключатели выпускают множество фирм, среди которых особо выделяются: General Electric, Siemens, ABB, группа «Таврида Электрик» и другие известные бренды.

     Специалисты считают, что вакуумные выключатели — перспективная разновидность коммутационных устройств. Благодаря своим достоинствам и высоким эксплуатационным параметрам, эти аппараты наиболее приемлемы в использовании. Конструкции постоянно усовершенствуются, а характеристики улучшаются. Так, в 2007 г. появились опытные образцы, рассчитанные на функционирование в сетях напряжением 220 кВ. Но производители не останавливаются на достигнутом результате, ведутся разработки по созданию вакуумных дугогасительных камер, рассчитанных на 750 кВ.

Для чего нужны измерительные трансформаторы тока и напряжения

Трансформатор принадлежит к классу статических электромагнитных аппаратов, который преобразует ток одного напряжения в переменный ток другого напряжения. Измерительные трансформаторы признаны одними из самых надежных элементов в системе энергообеспечения.

Помимо определения показателей нагрузки и напряжения служат для присоединения аппаратуры автоматического регулирования и защитных устройств. С помощью измерительных трансформаторов:

снижают габариты и вес приборов измерения;

повышают уровень безопасного обслуживания оборудования;

предупреждают последствия от ошибочных действий электротехнического персонала;

расширяют пределы измерения переменного тока.

Эксплуатация и обслуживание

Масляный выключатель на рабочей подстанции большую часть времени находятся во включенном положении. Отключение производится при авариях, плановых и внештатных ремонтах.

Обслуживание устройств производится специально обученным электротехническим персоналом организации, отвечающую за работу подстанции.

Оно включает себя следующие работы:

1. Проверка уровня трансформаторного масла в горшках, доливка при необходимости.
2. Проверка затяжки болтовых соединений шин. При необходимости, расслабленные соединения обжимаются во избежание перегрева и поломки.
3. Чистка ветошью полюсов, горшков, шин от пыли, грязи, паутины.
4. Осмотр, переборка, чистка контактов.
5. Зачистка контактных соединений в токопроводящих частях.
