Для чего нужны концевые выключатели и каких видов они бывают?

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Разновидности герконов

Так же, как и обычные контакты, герконы могут быть замыкающие (1 нормально — разомкнутый контакт), переключающие (1 переключающий контакт) и работающие на размыкание (1 нормально — замкнутый контакт). Это деление по функциональным признакам.

По признакам конструктивно — технологическим герконы делятся на две большие группы: с сухими контактами и с контактами ртутными. Первая разновидность так и называется сухими герконами, а вторая ртутными герконами. Собственно, в работе сухих герконов, по сравнению с обычными контактами, ничего особенного нет.

В ртутных герконах внутри герметичного стеклянного корпуса кроме контактов находится еще капелька ртути. Назначение этой ртутной капельки – смачивание контактов во время срабатывания для улучшения качества контакта за счет уменьшения переходного сопротивления, а кроме того для избавления от дребезга контактов.

Дребезгом называется вибрация контактов при замыкании и размыкании, что при однократном срабатывании приводит к многократной коммутации передаваемого сигнала, а кроме того к значительному увеличению времени срабатывания. Представьте себе, что такой дребезг будет присутствовать в усилителе звуковых частот во время переключения входного сигнала! В случае, когда такой дребезжащий контакт работает совместно с цифровыми микросхемами, приходится принимать меры по подавлению дребезга в виде RC — цепочек или RS – триггеров.

Различные контакты, в том числе и герконовые, применяются и в современных микроконтроллерных схемах, но в них дребезг контактов подавляется программным способом. Это также снижает быстродействие системы в целом.

Виды подсветки

Как сделать подсветку ног в автомобиле своими руками? Для начала необходимо разобраться какая она бывает. Обычно в автомобилях используют 2 типа осветительных приборов:

  • Неоновые лампы. Они обладают очень приятным светом, но при этом стоят они немало;
  • Светодиодные ленты. Это наиболее простой вариант для создания подсветки.

Неоновые лампы, конечно, довольно хороший вариант. Но, они требуют подключения через блок розжига, что требует серьезного вмешательства в электросистему вашего автомобиля. Поэтому, наиболее оптимальным будет сделать подсветку из светодиодной ленты. Также существует разделение по времени работы подсветки. Чаще всего делают подсветку, включающейся при открывании дверей. Имеются варианты, когда подсветка горит при включении зажигания или габаритов. Тут все зависит от вашей фантазии и навыков.

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

На этой структурной схеме продемонстрировано условное обозначение концевого выключателя, предназначенного для функционирования в управляющих цепях, работающих от переменного и постоянного тока с максимальным напряжением 660В

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом. Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

Бесконтактные выключатели оптические

БКВ этого типа контролируют предметы, как перекрывающие излучение, так и отражающие его. Когда объект попадает в пространство между выключателем и источником света, датчик прерывает световой поток. Элемент, отвечающий за это действие, может быть релейным или полупроводниковым. Радиус реагирования распространяется до 150 м.

Оптический концевой датчик

Датчики приближения работают в широком температурном диапазоне — от -60 до +150⁰С. Они выдерживают давление около 500 Атм, могут эксплуатироваться в агрессивной среде и даже в условиях повышенной взрывоопасности.

Маркировка концевых выключателей

Каждое коммутирующее устройство обладает своей маркировкой. Если его расшифровать, то можно заполучить всю информацию о том, как работает конкретный концевой выключатель. Первые две цифры выключателя это буквенное обозначение, вторые две — номер серии, следующая — исполнение.

Следующие две цифры являются контактами, последующие — исполнением рабочих элементов и степенью защиты. Последние две цифры считаются климатическим исполнением и категорией применения. Как правило, кроме маркировки, каждое изделие имеет указание гарантии качества и производителя. Нередко эти данные прописываются рядом с маркировкой.

В целом, концевой выключатель является электротехническим прибором, который предназначен, чтобы размыкать и замыкать рабочую электроцепь. Бывает механическим, кнопочным, роликовым, рычажным, бесконтактным, емкостным, индуктивным, оптическим, ультразвуковым, магнитным, автомобильным, шпиндельным и пневматическим. Подключается по специальным электросхемам, основываясь на имеющихся технических особенностях. Имеет специальную маркировку, в зависимости от вида и применения.

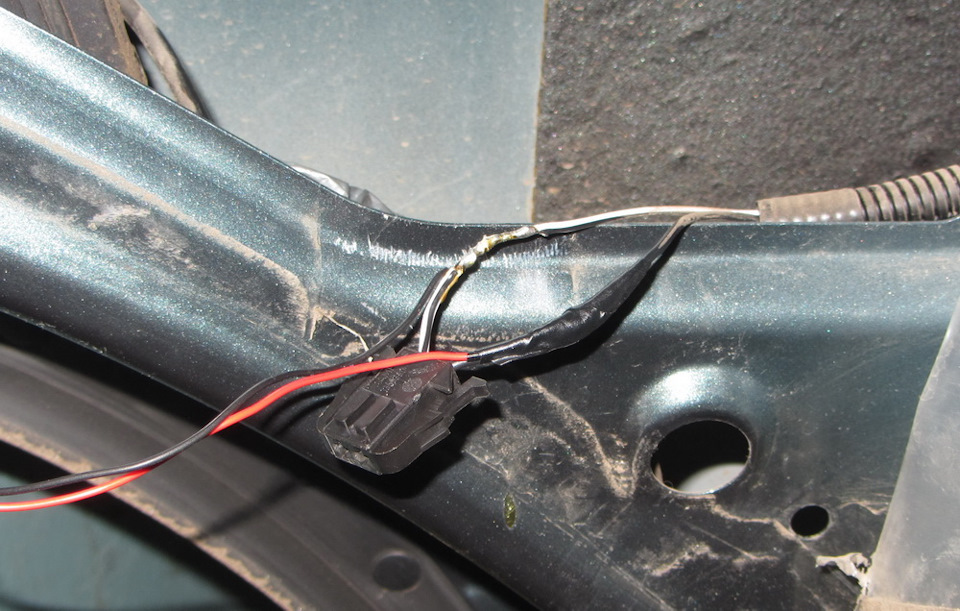

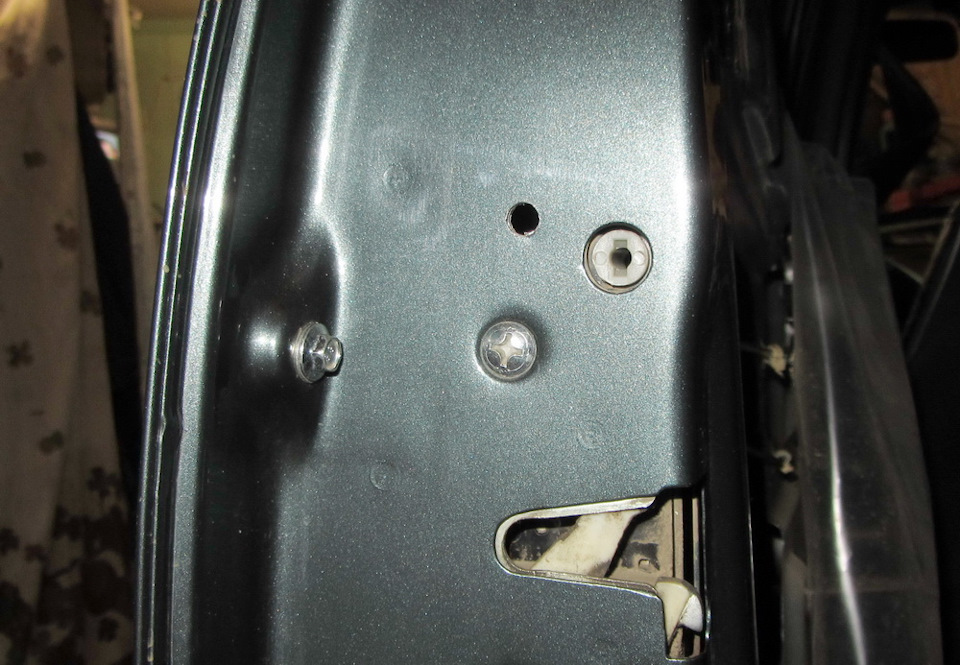

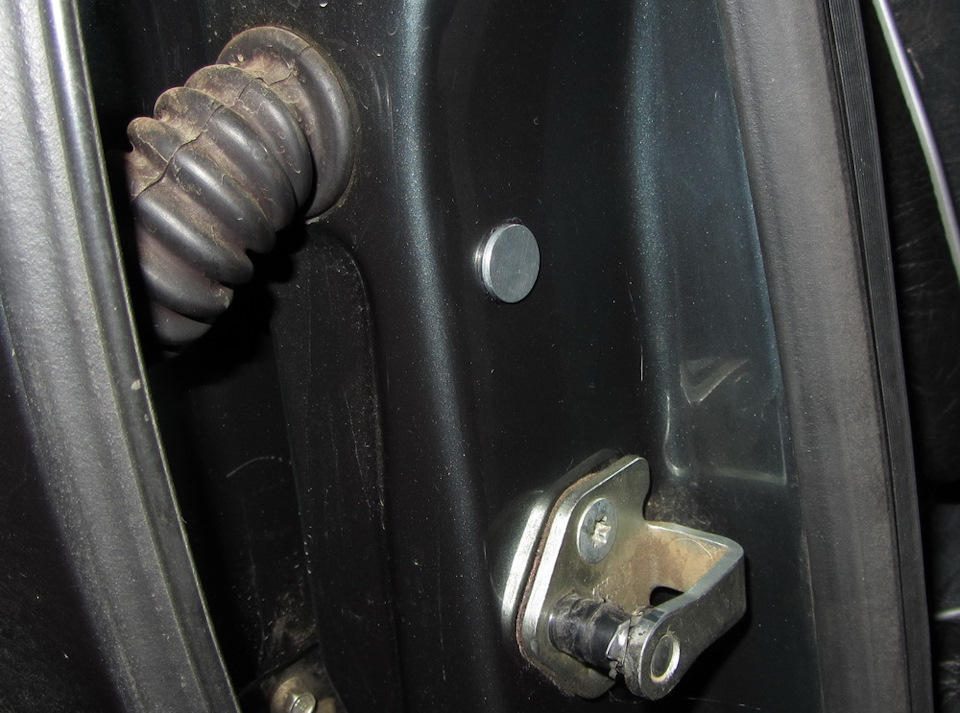

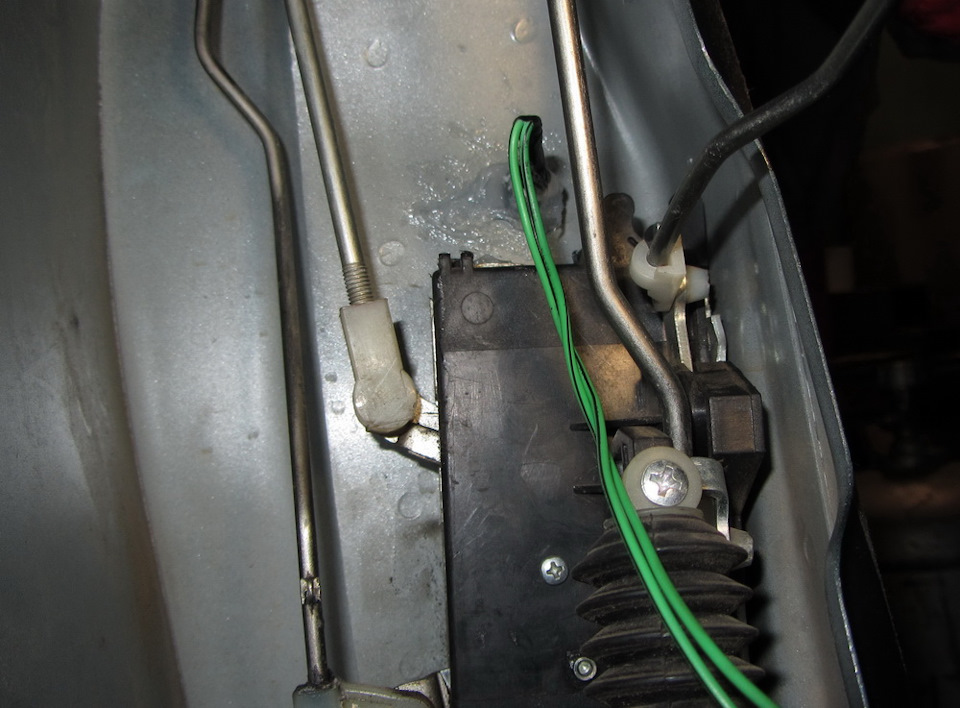

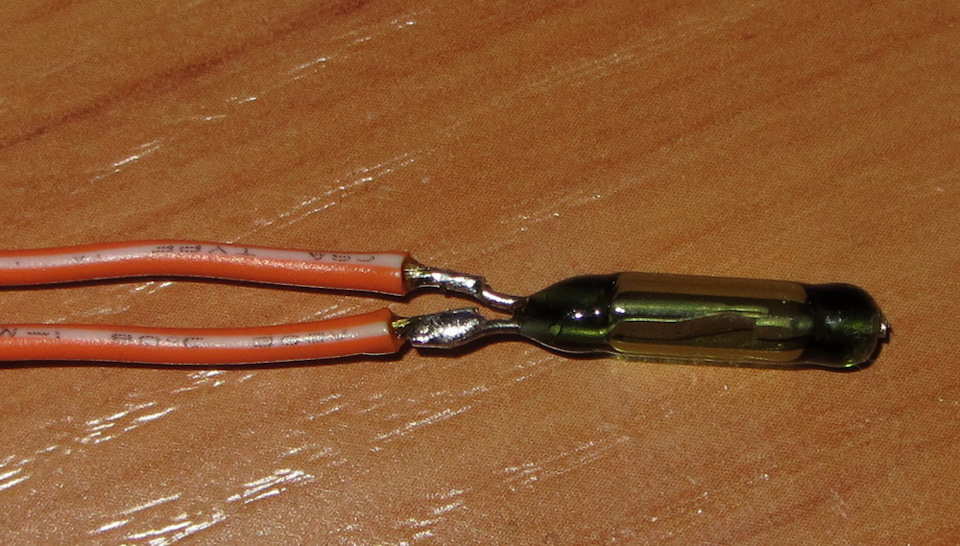

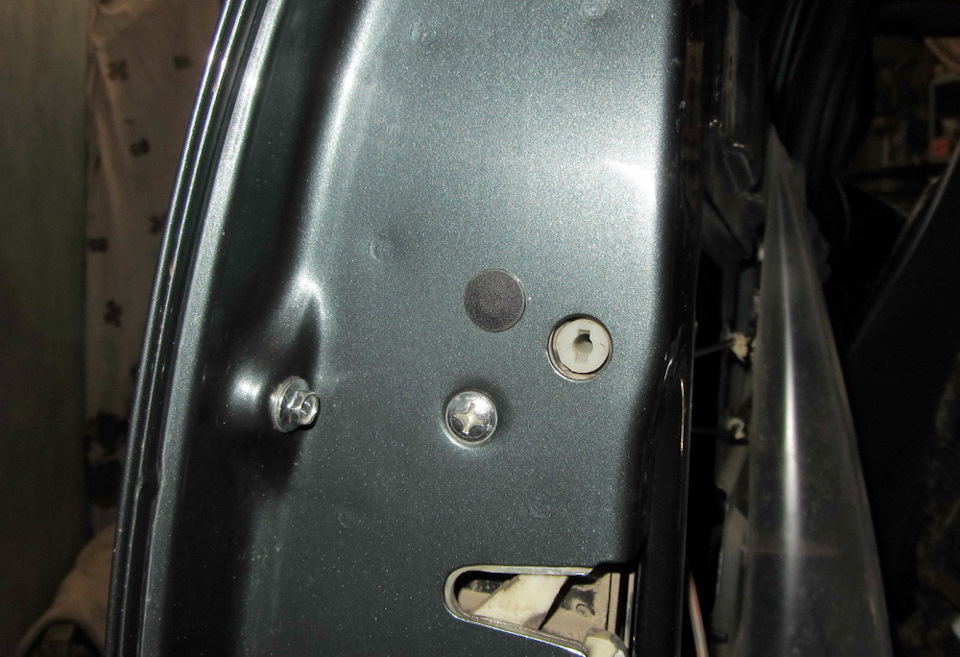

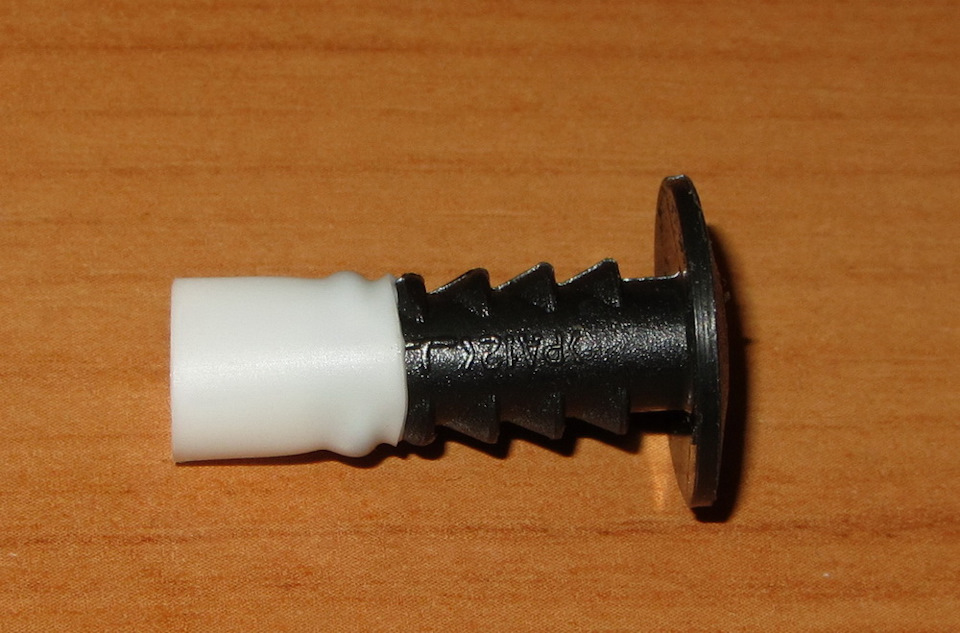

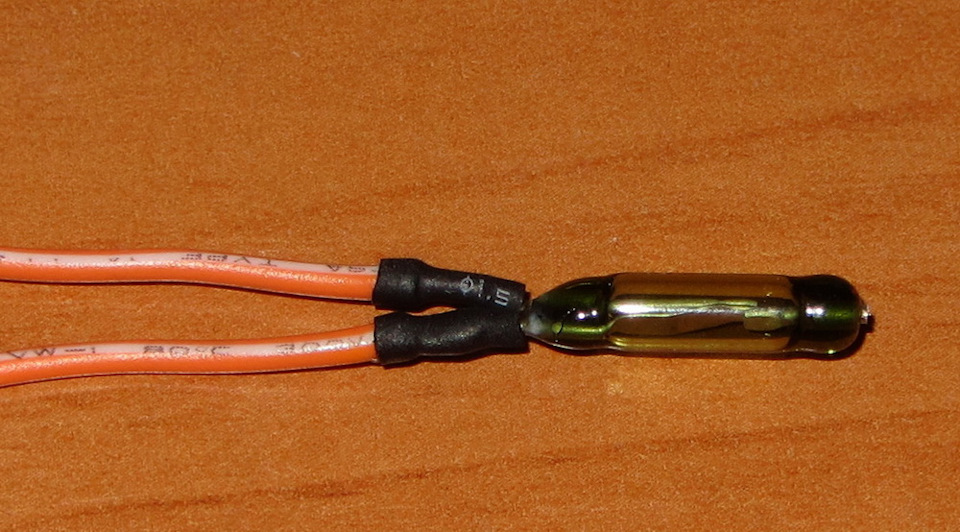

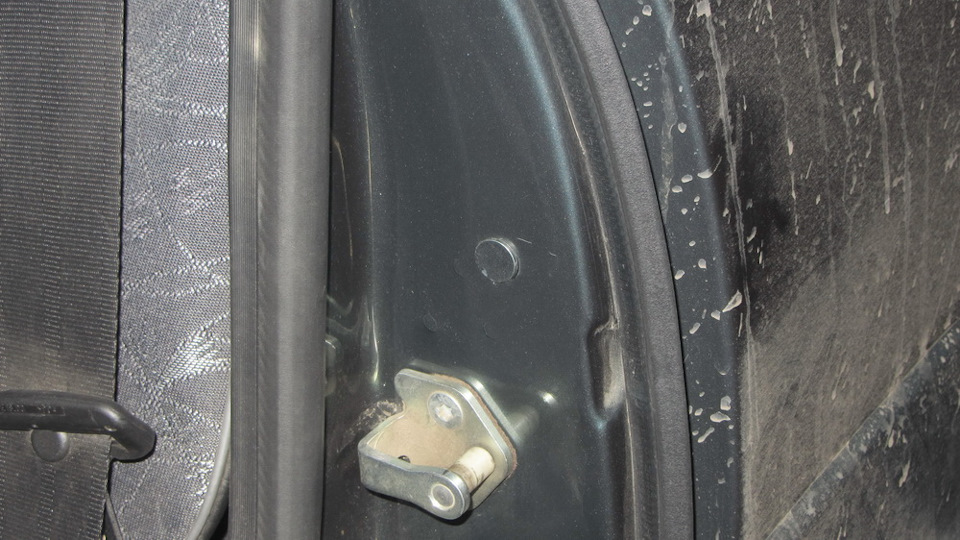

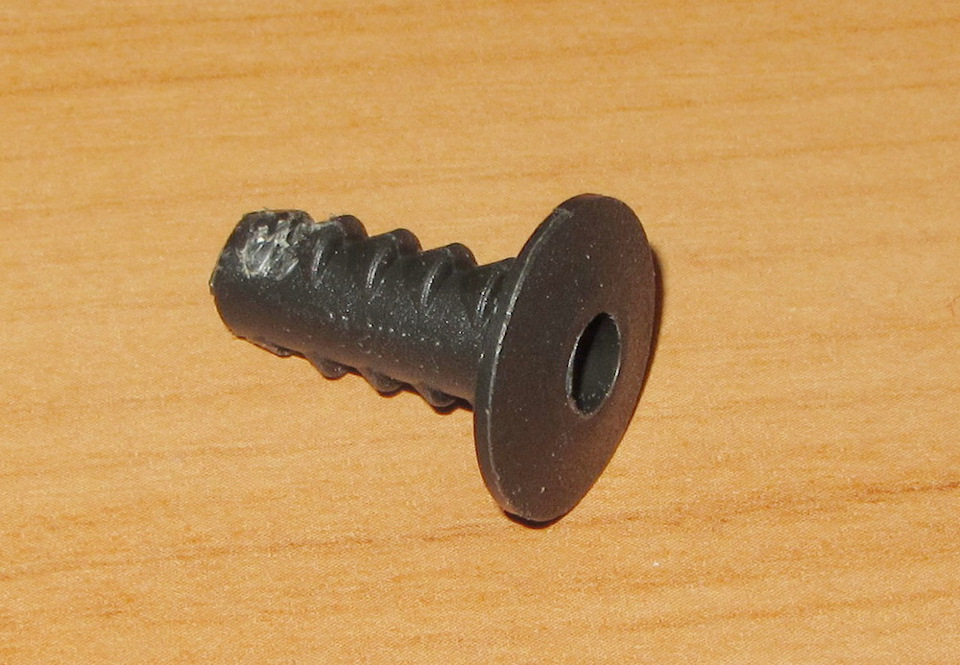

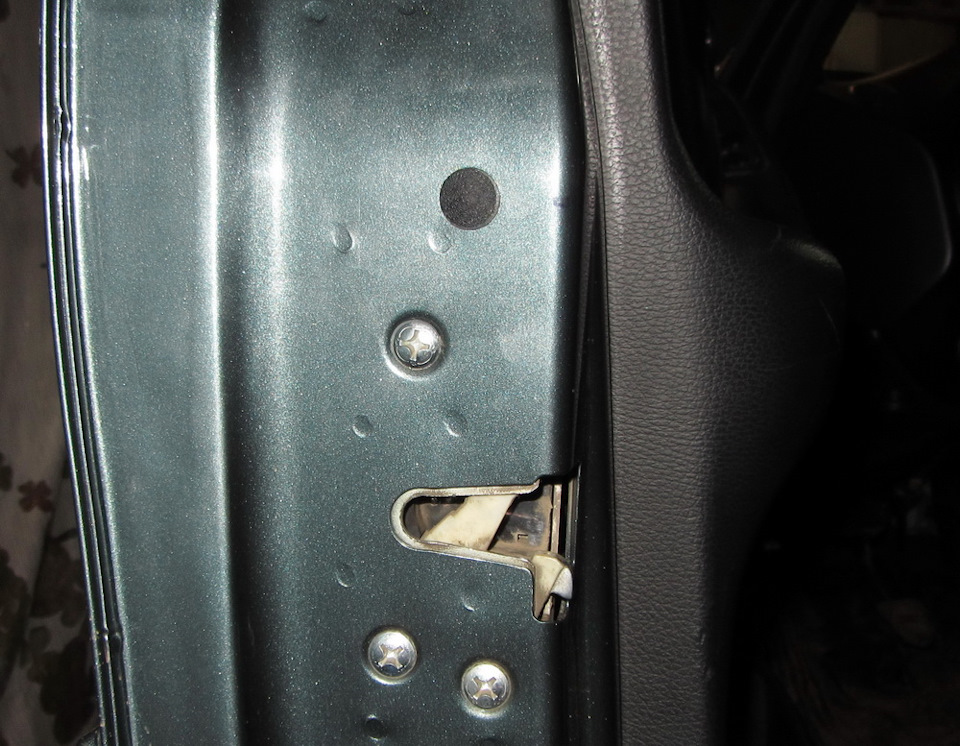

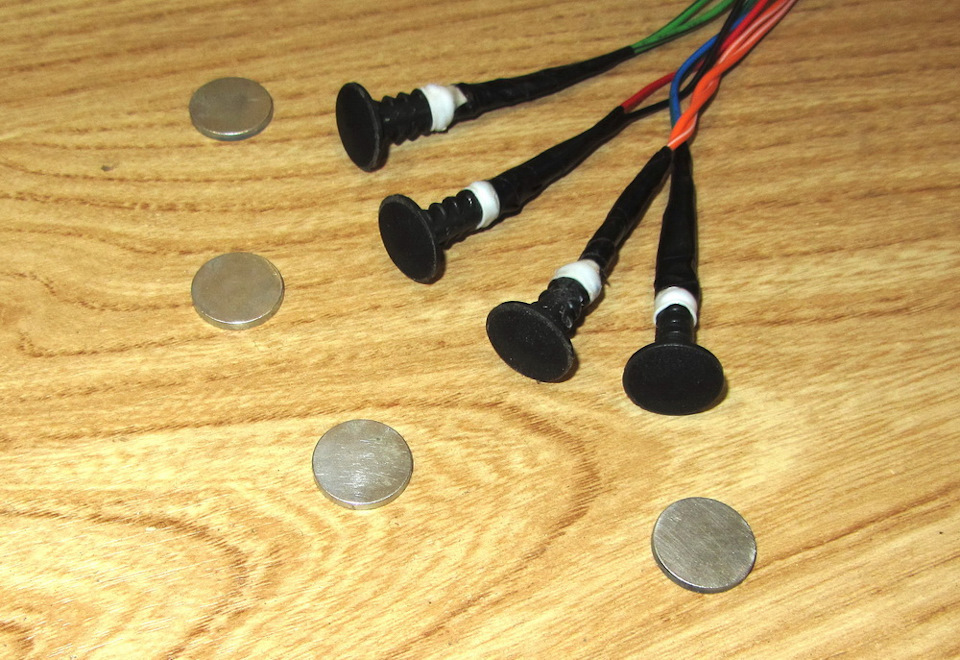

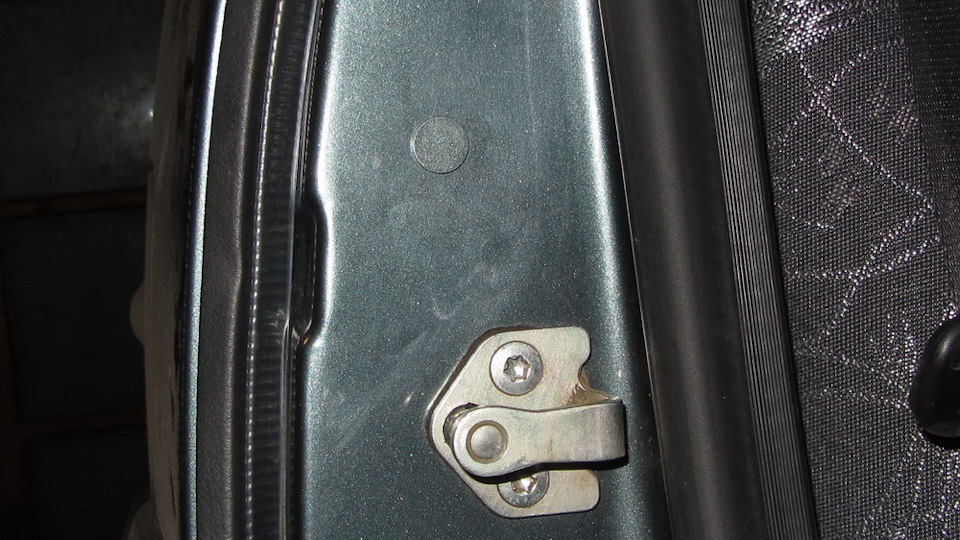

Надоело менять микропереключатели в замках дверей, решил поставить герконы и избавиться от этой проблемы. Кому то повезло, даже не знают, где они находятся. Нашел переключаемые герконы КЭМ-3. В сети много подобных доработок на иномарки. Купил по 5р пистоны от классики (правда не знаю где они стоят).

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.


Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

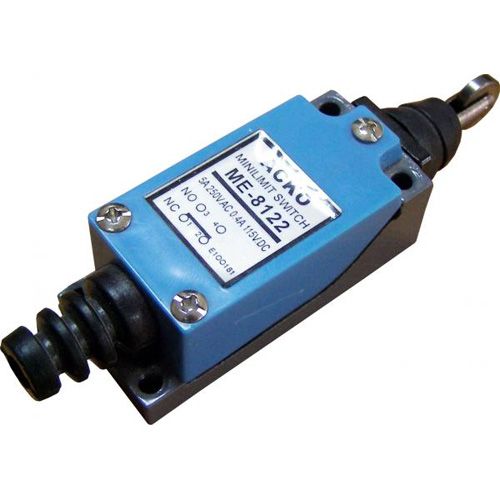

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.


Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.


Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.


Микровыключатели

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Источник

Особенности капитального ремонта

Капитальный ремонт масляного выключателя может включать в себя следующие работы:

  1. Отключение выключателя, разборка, отключение шин.
  2. Слив масла из горшков.
  3. Разборка, чистка, смазка, ремонт, настройка привода.
  4. Чистка, ремонт, испытания, замена изоляторов.
  5. Зачистка контактных токопроводящих поверхностей.
  6. Испытание.
  7. Измерение сопротивления изоляции полюсов.
  8. Испытание изоляторов.
  9. Измерение переходных сопротивлений шин.
  10. Регулировка включения.
  11. Смазка губок для более мягкого подключения выключателя к шинам в ячейке.
  12. Сборка выключателя после ремонта, доливка масла.
  13. Удаление пыли, грязи, масла с шин и горшков.
  14. Затяжка ослабленных болтовых соединений шин.
  15. Уборка рабочего места после окончания всех работ.

Капитальный ремонт выполняется строго специально обученным персоналом, имеющим все необходимые допуски и разрешения для работы в установках и подстанциях с напряжением 6 и выше кВ.

Работы проводятся под наблюдением ответственного лица с группой электробезопасности не ниже 5. Посторонние люди не должны иметь доступа к месту проведения работ, а само рабочее место должно быть огорожено, должны быть вывешены предупреждающие и запрещающие плакаты.

Капитальный ремонт и испытания масляных выключателей проводится, как правило, раз в 6 лет, при интенсивной эксплуатации значительно чаще.

После каждого внештатного отключения устройства перед его последующим включением проводятся высоковольтные испытания.

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Особенности работы

Концевой выключатель обладает определенным принципом работы, посредством которого они приводятся в рабочее состояние. Устройство укомплектовано корпусом, головкой, крышкой, контактами. Корпус прибора сделан из соединения алюминия с кремнием, что способствует прочности поверхности. Некоторые виды выключателей, имеющие минимальные размеры, изготавливаются из пластика.

Компактный концевой выключатель

Подвижный механизм работает при нажатии на кнопку. Некоторые виды выключателей, такие как магнитные и бесконтактные не имеют подвижного элемента. Размыкающие и замыкающие контакты регулируют движение и передают сигнал.

Принцип работы концевых выключателей зависит от их вида. Одни выключатели работают при подаче на него напряжении, другие наоборот срабатывают при выключении напряжения. Конструкция одних выключателей работает при непосредственном механическом воздействии.

Другие виды направлены на влияние электромагнитных полей, инфракрасных и ультразвуковых воздействий, на которые реагируют элементы конструкции. Однако результат при этом у всех одинаковый – срабатывает группа контактов, регулирующих установленный интервал движения.

Одна из особенностей работы заключается в том, чтобы механизм был точно и правильно настроен и установлен, при этом исключался преждевременный запуск.

Устройство не должно пропускать сигнал, а также не допускать наезда рабочего механизма на выключатель.

Важно знать, что непосредственно перед установкой концевого выключатель независимо от его вида необходимо отключить сеть от подачи напряжения. Процесс монтажа не вызовет больших трудностей

Схема подсоединения в большинстве случаев нанесена на корпус прибора.

Использование концевых выключателей

Знание областей применения устройств также необходимо. Каждому виду концевиков свойственны свои особенности применения в разных отраслях.

По принципу применения существует два типа:

  1. Функциональные. Используются для управления электроприборами. Простой пример — холодильник. Лампочка освещения работает только при открытой двери.
  2. Защитные. Датчики предохраняют от ошибочных действий. Как пример можно привести лифт, который не начнет движения, пока не закроются двери.

В повседневной жизни мы не обращаем внимание на количество применяемых концевых:

  • в машиностроении и транспорте;
  • в бытовых электроприборах;
  • дизайн интерьера и мебель;
  • на промышленных предприятиях.

Коммутационные элементы упрощают много процессов и делают их безопасными. Но установкой и настройкой концевых аппаратов должны заниматься только профессионалы.

Концевые устройства делают эксплуатацию электротехники комфортной. Верим, что вы получили много актуальной и необходимой информации из нашей статьи.

Источник

Область применения концевых выключателей

Концевые выключатели используются в разных сферах человеческой деятельности:

  • Бытовая техника. Подсветка холодильников, защита от запуска выполнения функций при открытой крышке или снятом кожухе, прочие варианты.
  • Автомобилестроение. Включение света в салоне при открывании дверей, оповещение о незакрытых дверях.
  • Мебель. Подсветка при открывании дверок.
  • Производство. Решение большого количества задач.

Концевые выключатели

Наиболее обширной областью применения КВ следует считать промышленность. Они используются практически во всех технологических линиях, на работе КВ построена любая автоматическая производственная линия. Концевики обеспечивают безопасность работников, выполняют аварийное отключение оборудования, запускают системы экстренного дымоудаления, пожаротушения, вентиляции и прочие виды защитных комплексов.

Кроме этого, КВ активно применяются в технологических цехах для выполнения различных функций в составе автоматизированных линий, в качестве элементов защиты отдельных станков или агрегатов. Используются как ограничители диапазона перемещения разных деталей, створок, при подъеме грузов на определенную высоту.

Нередко КВ используются как аварийные устройства, обеспечивающие ручную остановку (например, на конвейерных линиях вдоль эстакады проходит трос, соединенный с концевиком, потянув за который можно в экстренном порядке остановить конвейер). Перечислить все варианты применения концевых выключателей крайне сложно, поскольку они распространены весьма широко и задействованы практически во всех промышленных линиях.

Устройство и подключение концевого выключателя

Концевой выключатель — это коммутационный аппарат, замыкающий или размыкающий электрическую цепь при перемещении подвижных элементов устройства в крайние позиции. Другое название «концевиков» — путевые выключатели.

Область применения концевых выключателей довольно широка: их используют для управления, контроля, защиты или сигнализации в управлении электроприводом, автомобилестроении, станках и даже в быту.

Виды и устройства концевых выключателей

Изменение их коммутационного состояния происходит в зависимости от вида путевого выключателя — либо от приближения к нему подвижных элементов, движение которых необходимо ограничивать или контролировать (бесконтактные), либо механическим воздействием на кнопку или рычаг «концевика» (механические).

Механические по способу воздействия и вида управляющего элемента могут быть самого различного исполнения, но имеют схожий и достаточно простой принцип работы: замыкание или размыкание их контактов (обычно бываю оснащены парами нормально замкнутых — NC и нормально разомкнутых — NO контактов) вызывается непосредственным механическим воздействием движущейся части на кнопку, ролик или рычаг «концевика».

Бесконтактные устройства имеют следующие разновидности:

Индуктивные (1), реагирующие на металл. При приближении к датчику металлических движущихся элементов происходит изменение (увеличение) индуктивного сопротивления обмотки дросселя, снижения тока и размыкания электрической цепи.

Емкостные (2) — параметрическое влияние на эти датчики оказывает тело человека, имеющее определенную емкость, приближение которой к чуствительному элементу (пластине конденсатора) вызывает увеличение емкостного объема и снижение частоты, задаваемой мультивибратором. При достижении заданного определенного порога частоты происходит срабатывание прибора.

Оптические выключатели (3) имеют в своем устройстве инфракрасные диоды и фототранзисторы. Прерывание светового луча диода движущейся частью вызывает закрытие фотоэлемента и срабатывание прибора.

Ультразвуковые датчики (4) на кварцевых звуковых излучателях — их работа основана на изменении амплитуды звукового сигнала при появлении движущегося объекта.

Магнитные (5) или герконы (герметизированные контакты) — изменение их коммутационного состояния вызывается воздействием магнитного поля как внешним электромагнитом, так и обычным постоянным магнитом.

Подключение концевого выключателя

Схема подключения «концевика» определяется задачей — необходимостью замыкания или размыкания контактов цепи управления, сигнализации или контроля. В приведенной ниже в качестве примера схеме управления электроприводом задействованы нормально замкнутые контакты механического концевого выключателя (обведен красным).

Видно, что при срабатывании «концевика» происходит размыкание цепи питания катушки магнитного пускателя, что обеспечивает размыкание его главных контактов и отключение электродвигателя.

  • Главная
  • Электротехнические устройства
  • Устройство и подключение концевого выключателя

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Назначение устройства концевых выключателей

Концевые выключатели служат также дополнительными приборами безопасности при работе с кранами.

Данные приборы используют для предотвращения столкновения крана с тупиковыми упорами, что может привести к выезду крана за пути и его падению.

Также бывает, что крановщик отвлекается и не успевает отключить контроллер или контроллер оказывается неисправным. В таких ситуациях, в случае приближения механизма к крайнему допустимому положению, концевые выключатели автоматически отключают электродвигатели крана.

Срабатывание концевой защиты не препятствует включению электродвигателя в целях движения крана в обратную сторону.

Для мостовых электрических кранов используются концевые выключатели, обеспечивающие ограничение хода механизмов подъема, передвижения тележки тали и передвижения моста.

Как правило, на всех талях по умолчанию установлены концевые выключатели на подъем.

Что же касается остальных, то они устанавливаются опционально. Чем больше их установлено, тем безопаснее работа крана и его сохранность.

Возможно использование двух типов концевых выключателей кранов.

Самый распространённый из них — это кулачковый концевой выключатель. Он устанавливается на концевые тележки крана с одной стороны, или с обоих, в зависимости от потребностей клиента. Его конструкция предусматривает рычаг. При его установке определяется крайнее положение крана на крановых путях, и в этих положениях устанавливаются отключающие линейки.

Как правило, они изготавливаются из профиля металлического уголка. В том случае, когда кран достигает крайнего допустимого положения, рычаг концевого выключателя упирается в уголок и переключается, тем самым размыкая контакты. В таком положении контактная система находится до тех пор, пока рычаг находится в переключенном положении. Как только механизм начинает перемещаться в противоположную сторону и рычаг освобождается, пружина быстро возвращает выключатель в исходное положение.

Также могут использоваться двухпозиционные концевые выключатели. Как правило, их применяют для дополнительной безопасности. Принцип такой же, что и у обычных концевых выключателей, с одним лишь небольшим отличием.

При их использовании на крановые пути с каждого края устанавливаются два крайних положения, другими словами два уголка. При переключении об первый уголок движение крана не прекращается, а замедляется на заданную скорость.

При достижении же самого крайнего положения происходит еще одно переключение концевика и полная остановка крана. Как мы отметили ранее, движение крана в обратном направлении не отключается. При обратном движении концевик возвращается в обратное положение и кран вновь начинает двигаться с малой заданной скоростью. При достижении первого уголка выключатель переключается в свое исходное положение, возвращая крану возможность перемешаться с его обычной скоростью. Данный тип концевого выключателя также используется, если требуется определенная скорость крана в определенных промежутках кранового пути.

В зависимости от назначения и мощности электродвигателя различают два вида концевой защиты: отключением главного тока или тока цепи управления.

Первый вид концевой защиты применяют при малой мощности двигателя или сравнительно редком срабатывании концевой защиты. Чаще всего прибегают к концевой защите отключением тока управления, так как при этом можно использовать концевые выключатели небольших габаритов, обеспечивающие защиту электродвигателей любой мощности.

Срабатывание концевой защиты не должно препятствовать включению электродвигателя в целях движения механизма в обратную сторону.

Завод кранов UNIQ CRANE. С 2011 года производим краны. Качественно, быстро и надёжно.

UNIQ CRANE – производственная компания с высокими стандартами. Мы предлагаем комплексные решения в области грузоподъёмного оборудования, начиная от разработки проектной документации и заканчивая сдачей кранов в эксплуатацию.

голоса

Рейтинг статьи

Что такое концевик?

Концевики и их назначение, где расположены в разных автомобилях

Людям, которым пришлось столкнуться с процессом самостоятельной установки сигнализации на машину, точно пришлось сталкиваться со словом концевик. В инструкции сказано, что к нему необходимо подключить определённые провода. Эта деталь присутствует абсолютно на каждом автомобиле старого или нового образца, на дверях и капоте гранта, нивы, калины, машины шкода, логан, шевроле, ланос, октавия, спринтер и других транспортных средствах. Принцип работы концевиков очень прост, да и сами устройства имеют довольно маленькие размеры, стоят недорого, а подключить их очень легко. Они необходимы для того, чтобы корректно можно было открыть двери, капот, воспользоваться освещением и для других целей, которые предполагают процесс включения или отключения функций.

Концевики – что кроется за этим названием

Когда в машине открываются дверь или капот, устанавливается сигнализация, производится замена мелких деталей, все обязательно вспоминают о концевиках. Для владельцев машин нива, логан, шевроле, ланос, логан, калина или других они выглядят по-разному. Могут концевики выглядеть как обычные переключатели, которые расположены на двери, багажнике и в других необходимых точках, а могут скрываться внутри двери – такой тип расположения применяется для машин калина, ведь там концевики находятся в замках двери. Такое расположение менее удобное, чем внешнее, но и является более надёжным. Концевики – это маленькие системы, которые играют роль выключателей и без них практически обойтись невозможно.

Под словом «концевик» водитель автомобиля должен понимать следующее:

  • микросистема, которая помогает установить надлежащие управление конкретными механизмами машины;
  • маленькие выключатели, функцией которых является передача сигнала по проводам к главной системе управления, чтобы произвести конкретное действие;
  • устройства, которые работают как замыкающие о отмыкающие кнопки.

Концевики бывают плюсовые и минусовые. Минусовые встречаются намного чаще и располагаются в таких автомобилях, как нива, шевроле, ланос, логан, спринтер. В волгах и фордах, машинах бмв тур можно встретить плюсовые концевики. Принцип работы у всех этих устройств одинаковый, но особенности установки, как и у разных типов сигнализации отличаются.

Плюсовые и минусовые концевики – в чем их разница

Концевики разного типа мало-чем отличаются друг от друга, но делятся между собой на плюсовые и минусовые. Плюсовые концевики можно встретить достаточно редко, но определить их наличие в машине можно просто. Для поиска плюсовых концевиков в автомобилях нива, ланос, шевроле, логан, шкода тур и других понадобится произвести действия следующего характера:

  • взять вольтметр и подключить устройство к необходимому проводу;
  • открыть дверь автомобиля и посмотреть на показатели устройства;
  • если дверь открылась и при этом показатели равны +12 Вольт плюсовой концевик найден.

Минусовые концевики, герконовые или другие, присутствуют практически во всех машинах и их достаточно много. Такой концевик при открытии двери замыкается на массу. Обнаружить концевики любого типа можно при помощи вольтметра. Во время установки и подключения сигнализации это устройство будет крайне необходимо.

Произвести замену концевика нивы, гранта, калины, шевроле, октавияи других автомобилей всегда можно самостоятельно. Концевики можно купить в любом автосалоне и даже на рынке. Процесс довольно простой или подключение новых концевиков к проводам производится быстро.

Принцип работы

Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.

Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.

При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма

Проблемы с концевиками

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

Виды концевых выключателей

Все концевые выключатели можно разделить на три основные группы:

  1. Механические. Срабатывают при механическом воздействии на рычаг или колесико, при этом контакты выключателя размыкаются или замыкаются, подавая или предупредительный сигнал, или же управляющий.
  2. Бесконтактные. Это бесконтактная разновидность концевого выключателя, который срабатывает при приближении любого металлического предмета или другого предмета, на который настроена его коммутация.
  3. Магнитные. Как видно из, названия это устройство приводится в действие если приблизить к нему на определённое расстояние магнит. Также их называют герконами.

Магнитные устройства

Герконовые

При поднесении магнита происходит их замыкание (или размыкание). Преимущество такой конструкции в отсутствии механического контакта, что значительно увеличивает срок службы такого концевика.

Для его монтажа важно не забыть про магнит, так как на обычное железо реакции не будет. Сфера применения такой модели очень широка

По сути, это микровыключатель, который можно незаметно поставить куда угодно. Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин.

Принцип работы прост. При закрытой дверце, магнитное поле воздействует на микровыключатель. Цепь замкнута, все нормально. При открывании крышки бензобака магнит отходит, контакт разрывается и включается сигнализация.

Индуктивные модели

Как правило, это тоже не отдельные устройства, а блоки: в одном корпусе может быть несколько пар контактов. Датчики имеют различные исполнения: крепление болтами, гайкой, при помощи клея. Размеры тоже самые разные: от больших, до микровыключателей. Такие концевики требуют подачи напряжения питания.Применяются в качестве ограничителей движения различных механизмов.

Как видно, путевые выключатели имеют довольно широкий модельный ряд. В большинстве своем это блоки, содержащие контакты в различных исполнениях, что делает концевики более универсальными. Большие, крепкие корпуса необходимы для работы в условиях сильных механических нагрузок. Микровыключатели широко используются как дома, так и на производстве. Каждый может найти для себя нужную модель.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
