Технические характеристики и классификация
Чтобы классифицировать и выделить технические характеристики люминесцентных ламп следует обратить своё внимание на такие показатели их работоспособности и конструкции:
- Тип излучаемого света. Энергосберегающие устройства могут излучать как обычный белый, так и дневной свет. Более новой их разновидностью являются универсальные приборы.
- Поперечная ширина колбы. Пропорционально с ростом этого показателя, увеличиваются все остальные показатели, такие мощность, температура света, спектр и длительность эксплуатации прибора. Самыми распространёнными и наиболее эффективными, считаются диаметры восемнадцать, двадцать шесть и тридцать восемь миллиметров. Диаметр и длину всей колбы часто указывают вместе, например, размеры 38\406.
- Показатель силы излучения или простыми словами мощность устройства. Благодаря данному критерию мы способны просчитать какую площадь возможно осветить с помощью выбранной нами лампы. Также от показателя мощности зависит и коэффициент полезного действия прибора.
- Количество цоколей может быть в одном варианте, двух либо компактной формой со встроенными цоколями. Для увеличения компактности лампы скручивают спиралью, для экономии пространства.
- Потребность в конструкции стартера или и безстартерный прибор. Существует мнение, что лампы, не имеющие стартера, обладают большей экономичностью, но это не так. На самом деле такие устройства просто затрачивают то же количество электроэнергии на более продолжительный запуск.
- Номинальное напряжение, которое необходимо для функционирования лампы. Существуют разновидности способные работать от стандартного напряжения 220 вольт и более уникального, 127 вольт.
- Форма колбы: кольцо, у-образная, прямая, спираль, шарообразный прибор, дуговая форма. Стандартные бытовые лампы обычно имеют самую приемлемую спиральную конструкцию и, как правило, не маркируются.
- Срок службы. В зависимости от сферы использования, срок службы будет отличаться. Наибольшим периодом работы обладают домашние энергосберегающие лампы.
В сравнении с более старыми аналогами, появившись на рынке, каждая энергосберегающая лампочка маркировалась и имела своё обозначение. Систему обозначения придумали сразу и лишь дополняли с выходом более новых моделей и расширением функциональности.
Производители обозначают тип устройства, но редко указывают такие параметры, как диаметр и длину колбы, они пишутся только на коробке.
Маркировка отечественных производителей
Форма колбы наглядно демонстрирует вид и влияет на большинство характеристик, давайте разберём, как маркируют колбы:
- U – ствольчатое устройство. Спереди дополнительно указывается цифра, которая показывает, сколько электрических дуг возникает внутри.
- M – уточнение, которое показывает что изделие имеет маленькие габариты при относительно большой мощности.
- S – Спиральный тип колбы. Так же существуют подвиды, такие как спиральная с установленным корпусом-рубашкой.
- P – это обозначение показывает, что используется корпус-рубашка. Применяется практически со всеми разновидностями энергосберегающих устройств.
- C – в форме свечи.
- Ш – шарообразное устройство, такая форма является стандартно для рефлекторных ламп.
- R – указывает на то, что в конструкции присутствует рефлектор для направления потока света.
Маркировка
Маркировочное обозначение люминесцентных ламп указано на коробке и содержит данные о фирме, мощности, конструкции цоколя, периоде работы, оттенке свечения и т.д.
Согласно расшифровке индекса первая буква маркировки приборов люминесцентного типа — Л. Последующие буквы указывают на цвет оттенка излучения прибора (дневной, белый, холодный тон белого, ультрафиолетовое излучение и т.д.). Кодовое значение будет включать символы Д, Б, УФ и т.д.
Особенности конструктивного исполнения на маркировках обозначаются соответствующими буквами:
- u-образные люминесцентные лампы (У);
- изделия кольцевой формы (К);
- устройства рефлекторного типа (Р);
- лампы быстрого запуска (Б).
В устройствах люминесцентного вида на маркировке отображаются и показатели свечения, единицей измерения служит Кельвин (К). Показатель температуры 2700 К по оттенку соответствует излучению лампы накаливания. маркировка 6500 К обозначает холодный белоснежный тон.
Мощность приборов маркируется цифрой и единицей измерения — Вт. Стандартные показатели представлены устройствами от 18 до 80 Вт.
На этикетке также представлено обозначение ламп в соответствии с такими характеристиками, как длина, диаметр и форма колбы.
Диаметр колбы на лампе фиксируется буквой «Т» с кодовым обозначением. Прибор, обозначенный кодом Т8, имеет диаметр 26 мм, Т12 — 38 мм и т.д.
Маркировки приборов по типу цоколя содержат буквы Е, G и цифровой код. Обозначение для миниатюрной формы резьбового цоколя — Е14. Средний резьбовой цоколь имеет код Е27. Цоколь втычного типа для декоративных конструкций и люстр маркируется символом G9. Приборы u-образные обозначаются символом G23, двойные u-образные приборы — G24 и т.д.
Показатели цветовой температуры приборов варьируются в зависимости от модели в пределах от 2000 до 6500 К. КПД светильника составляет 45-75%.
Люминесцентная лампа: принцип действия, достоинства и недостатки
— Принцип действия люминесцентных ламп
— Достоинства и недостатки люминесцентных ламп
Принцип действия Принцип действия люминесцентной лампы низкого давления основан на дуговом разряде в парах ртути низкого давления. Получающееся при этом ультрафиолетовое излучение преобразуется в видимое в слое люминофора, покрывающего внутренние стенки лампы. Лампы представляют собой длинные стеклянные трубки, в торцы которых впаяны ножки, несущие по два электрода, между которыми находится катод в виде спирали. В трубку лампы введены пары ртути и инертный газ, главным образом аргон. Назначением инертных газов является обеспечение надежного загорания лампы и уменьшение распыления катодов. На внутреннюю поверхность трубки нанесен слой люминофора. Если к электродам, вставленным в концы стеклянной трубки, которая заполнена разряженным инертным газом или парами металла, приложить напряжение из расчета не менее 500. 2000 В на 1 м длины трубки, то свободные электроны в полости трубки начинают лететь в сторону электрода с положительным зарядом. Когда к электродам приложено переменное напряжение, направление движения электронов изменяется с частотой приложенного напряжения.В своем движении электроны встречаются с нейтральными атомами газа — заполнителя полости трубки — и ионизируют их, выбивая электроны с верхней орбиты в пространство. Возбужденные таким образом атомы, вновь сталкиваясь с электронами, снова превращаются в нейтральные атомы. Это обратное превращение сопровождается излучением кванта световой энергии. Каждому инертному газу и парам металла соответствует свой спектральный состав излучаемого света: . трубки с гелием светятся светло-желтым или бледно-розовым светом; • трубки с неоном — красным светом; трубки с аргоном — голубым светом. Смешивая инертные газы или нанося люминофоры на поверхность разрядной трубки, получают различные оттенки свечения. Люминесцентные лампы дневного и белого света выполняют в виде прямой или дугообразной трубки из обычного стекла, не пропускающего короткие ультрафиолетовые лучи. Электроды изготавливают из вольфрамовой проволоки. Трубку заполняют смесью аргона и паров ртути. Внутри поверхность трубки покрыта люминофором — специальным составом, который светится под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в парах ртути. Аргон способствует надежному горению разряда в трубке.
Достоинства люминесцентных ламп. Основным преимуществом люминесцентных ламп по сравнению с лампами накаливания являются: . более высокий коэффициент полезного действия (15. 20%), высокая световая отдача и в несколько раз больший срок службы. Таким образом, при затрате той же мощности достигается значительно большая освещенность по сравнению с лампами накаливания; . правильный выбор ламп по цветности может создать освещение, близкое к естественному; о благоприятные спектры излучения, обеспечивающие высокое качество цветопередачи; . люминесцентные лампы значительно менее чувствительны к повышениям напряжения, поэтому их экономично применять на лестничных клетках и в помещениях, освещаемых ночью, когда в сети напряжение повышено. Лампы накаливания (очень чувствительные к повышениям напряжения) быстро перегорают; . малая себестоимость; . низкая яркость поверхности и ее низкая температура (до 50 °С) Недостатки люминесцентных ламп Основным недостатками люминесцентных ламп по сравнению с лампами накаливания являются: « сложность схемы включения; • ограниченная единичная мощность (до 150 Вт); • зависимость от температуры окружающей среды (при снижении температуры лампы могут гаснуть или не зажигаться); » значительное снижение светового потока к концу срока службы; • вредные для зрения пульсации светового потока; » акустические помехи и повышенная шумность работы; в при снижении напряжения сети более чем на 10% от номинального значения лампа не зажигается; » дополнительные потери энергии в пускорегулирующеи аппаратуре, достигающие 25. 35% мощности ламп; • наличие радиопомех; • лампы содержат вредные для здоровья вещества, поэтому вышедшие из строя газоразрядные лампы требуют тщательной утилизации.
Характеристики ламп
Основными характеристиками всех выпускаемых энергосберегающих приборов являются:
Цветовая температура
При использовании устройств с нитью накаливания получить разную цветовую температуру проблематично. С появлением энергосберегающих устройств стало возможно применять лампы белого света с различным оттенком цвета. По цветовой температуре светильники бывают:
- 6500К — холодный белый свет, который хорошо подходит для уличного освещения;
- 4200К — нейтральный белый, средний между холодным и теплым светом. Подходит для использования в жилых, промышленных, медицинских и других помещениях.
- 2700К — теплый белый свет, создает уют в доме и используется для освещения жилых помещений.
Дополнительная информация! Выбор цветовой температуры индивидуален и зависит от предпочтений человека и целей, для которых будет использовано освещение.
Тип цоколя
Тип цоколя стандартизирован и существует в двух исполнениях:
- резьбовое: обозначение данного цоколя начинается с буквы Е и заканчивается числом, который обозначает диаметр цоколя (Е14, Е27).
- штырьковое: маркировка начинается с буквы G, а цифры означают расстояние между контактами.
Дополнительная информация! Для покупки осветительного прибора с правильным цоколем, лучше взять с собой в магазин вышедшую из строя или заглянуть в паспорт светильника.
Срок службы
Энергосберегающие приборы являются надежными и долговечными устройствами. Срок их службы достаточно большой и обычно составляет от нескольких тысяч до десятков тысяч часов работы.
Обратите внимание! Важно понимать, что на срок службы существенно влияет количество циклов включения/отключения. Чем их больше — тем меньше будет служить энергосберегающая лампа
Световой поток и светоотдача
Световой поток — это физическая величина, показывающая количество отдаваемой световой энергии в единицу времени. В международной системе единиц (СИ) Он измеряется в люменах (лм или lm).
Светоотдача ламп показывает соотношение светового потока к мощности прибора (лм/Вт). Старые и неэффективные устройства накаливания имеют низкую светоотдачу (10-20 лм/Вт), более совершенные энергосберегающие устройства имеют высокий коэффициент полезного действия, а соответственно и светоотдачу (около 50-100 лм/Вт).
Важно! Светоотдача может меняться со временем при длительной эксплуатации. Такое изменение является нормальным и связано с износом светодиодов или ухудшением свойств люминесцентного прибора
Мощность
Важной характеристикой всех электрических приборов является мощность. Лампы освещения тоже не являются исключением
При использовании ламп накаливания существенно увеличивается количество потребляемой электрической энергии. Чтобы этого избежать потребители постепенно переходят на энергосберегающие приборы, потому что они энергоэффективные и имеют минимальную мощность лампы при большом световом потоке.
Таблица сравнения ламп, показывающая соответствие мощности накаливания и энергосберегающих:
| Мощность, Вт | Световой поток, лм | ||
| Накаливания | Светодиодные | Люминесцентные | |
| 25 | 3 | 6 | 255 |
| 40 | 5 | 11 | 430 |
| 60 | 9 | 15 | 720 |
| 75 | 11 | 19 | 955 |
| 100 | 14 | 18 | 1350 |
| 150 | 19 | 45 | 1850 |
| 200 | 27 | 70 | 2650 |
Обратите внимание! На упаковке светодиодных и энергосберегающих устройств производители часто указывают эквивалент (например 11 ватт энергосберегающая лампа равна 40 ваттной накаливания), который соответствует мощности лампы накаливания. Это делается не только из маркетинговых целей, но и для понимания покупателем световой способности прибора
Принцип работы и виды изделия
После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.
Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.
Но существуют лампы, которые не препятствуют такому излучению. Их изготавливают из увиолевого и кварцевого стекла, такие виды материалов способны пропускать ультрафиолетовые лучи. Как правило, такие лампы используют для очистки и дезинфекции разных приспособлений.
В магазине их можно встретить, как бактерицидные они имеют специально обозначение, где это указано.
Принцип работы
Для увеличения тепловой отдачи света, используют лампы малого давления с добавлением амальгамы индия и кадмия либо других подобных элементов. Таким образом, температурный диапазон способен расширяться до шестидесяти градусов, в сравнении со стандартным наполнением лампы, когда температура не более двадцати пяти градусов.
Для таких условий необходимо использовать специальные утеплители и обогреватели. В связи с этим набирают актуальности лампы, не содержащие ртутных паров, которые работают исключительно на низком давлении инертного газа внутри колбы.
Маркирование люминесцентных ламп
Давайте рассмотрим и разберем какие виды маркирования используют для такого типа люминесцентных устройств.
Локальная маркировка

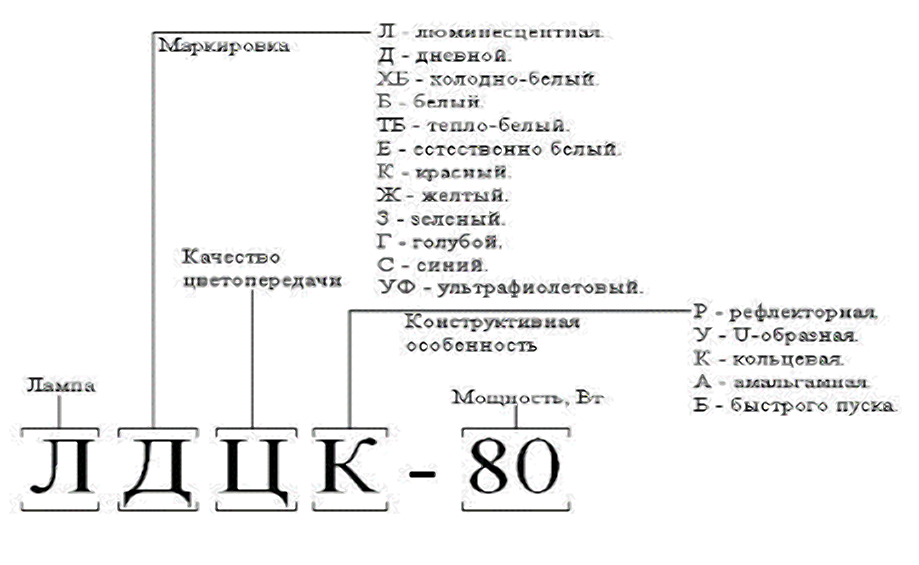

Маркировки использующиеся в странах СНГ имеют как цифровые так и буквенные символы. Ниже приведена расшифровка:
Первым символом «Л» обозначается — люминесцентная лампа.
Вторым символом обозначается вид светового потока. Например «Д» — дневной.
Третий символ описывает вид цветопередачи. Например «ЦЦ» — особо высокое качество.
Четвертый символ это особенность конструкции лампы такие как: «Б» — быстрый пуск, «К «— кольцевая или «Р»- рефлекторная.
Цифровые символы обозначают мощность устройства.
Возможно вам встретятся такие буквенные сочетания как ЛХЕ или ЛЕ, данные символы указывают на тип освещения: естественный, холодный.
Люминесцентные лампы (КЛЛ и ЛЛ)
Устройства состоят из колбы, внутренняя поверхность которой покрыта люминофором. Емкость, где находятся электроды, заполняется смесью ртутных паров с инертным газом.
Для пуска используется специальный блок – электронный или механический балласт. При включении внутрь колбы посылается заряд, который вызывает образование ультрафиолетовых волн, под воздействием которых люминофор начинает равномерно светиться.
Люминесцентные лампы могут испускать свет разных оттенков. Для его обозначения используются разнообразные маркировки. Как пример, можно назвать ЛТБ – лампа теплого, ЛХБ – холодного, ЛЕ – естественного света
Модели делятся на два вида:
- линейные устройства (ЛЛ) – громоздкие трубки, на концах которых находятся два штырька;
- компактные лампы (КЛЛ), имеющие вид закрученной спирали, у которых пусковой блок запрятан в цоколь.
Маркировка G обозначает приборы со штырьковой конструкцией, а буква E – резьбовой патрон.
Технические характеристики КЛЛ:
- светоотдача — 40-80 Лм/вт;
- мощность — 15-80 Ватт;
- период службы — 10000-40000 часов.
Важным преимуществом люминесцентов является низкая рабочая температура. Даже до включенного изделия можно спокойно дотронуться голой рукой, благодаря чему его безопасно устанавливать у любой поверхности.
В то же время у подобных устройств есть немало отрицательных сторон. Прежде всего, они недостаточно экологичны — находящиеся внутри ртутные пары ядовиты.
Хотя в закрытой колбе они не оказывают губительного влияния на человека, разбитые или перегоревшие лампочки могут представлять опасность. Из-за этого им требуется процедура утилизации: предстоит отработавшие изделия сдавать на пункты переработки, найти которые не всегда легко.
Люминесцентные приборы потребляют ощутимо меньшее количество электроэнергии, нежели лампы накаливания, они имеют длительный срок службы и хорошую отдачу света
К другим недостаткам можно отнести:
- Нестабильное функционирование при низких температурах. При -10 °C даже мощные устройства светят крайне тускло.
- При включении лампы зажигаются не сразу, а через несколько секунд или минут.
- Их стоимость довольно высока.
- Работа может сопровождаться низкочастотным гулом.
- Такие модели сложно совместимы с диммерами, что затрудняет регулировку интенсивности света. Нежелательно также использовать их вместе с выключателями, имеющими индикаторы подсветки.
- Хотя срок службы довольно велик, он значительно сокращается при частом включении и выключении.
Кроме того, световой поток, излучаемый этими приборами, сильно пульсирует, что утомляет глаза.
Более подробно о устройстве люминесцентных ламп, их достоинствах и недостатках можно прочесть здесь.
Разновидности
Все разнообразие люминесцентных ламп характеризуется достаточно большим спектром параметров. Но в рамках данной статьи мы рассмотрим наиболее отличительные из них.
По величине давления газа внутри колбы, на практике различают светильники высокого и низкого давления:
- Высокого давления – такие люминесцентные приборы выдают плотный световой поток насыщенных цветовых оттенков. Применяются в достаточно мощных моделях с номиналом от 50 до 2000 Вт, характеризуются сроком службы от 6 тыс. до 15 тыс. часов.
- Низкого давления – отличается относительно небольшой плотностью газа в емкости, применяется для освещения помещений в быту или на производстве.
По форме колбы энергосберегающей лампочки – колба может иметь классическую грушевидную форму со стеклянной спиралью внутри, продолговатую вытянутую форму, вид спиралевидной трубки закрученной вокруг оси, кольцевидные и других форм.

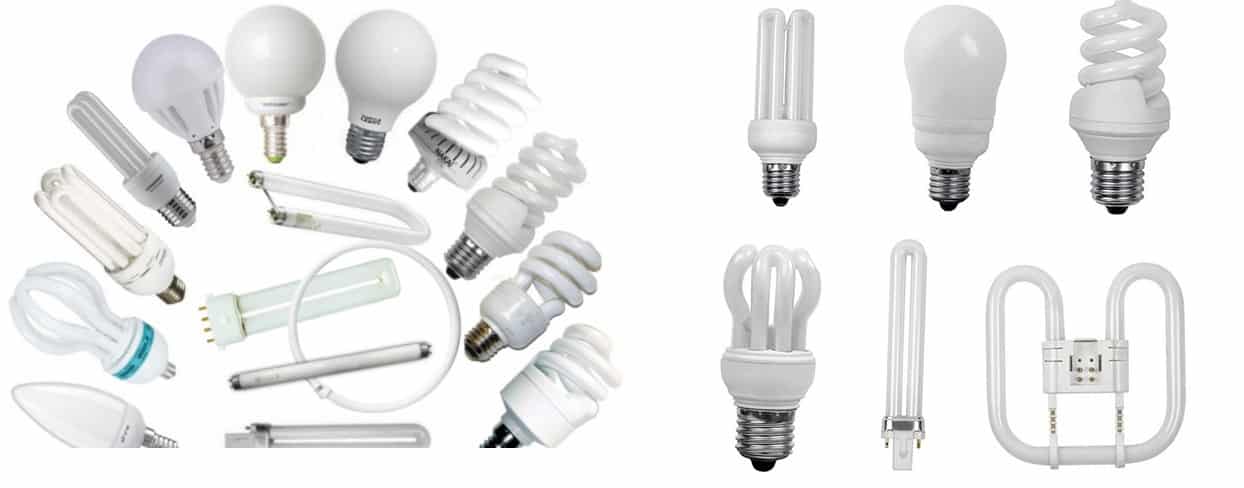

Рис. 2. Разновидности колбы
По конструкции цоколя различают люминесцентные лампы со стандартным цоколем E с числовым обозначением, указывающим диаметр самого цоколя газоразрядного источника. G – штыревой, в котором число после буквенной маркировки показывает расстояние между контактами, а перед на количество пар контактов. Также можно встретить модели с цоколем типа W и F, но они используются довольно редко.

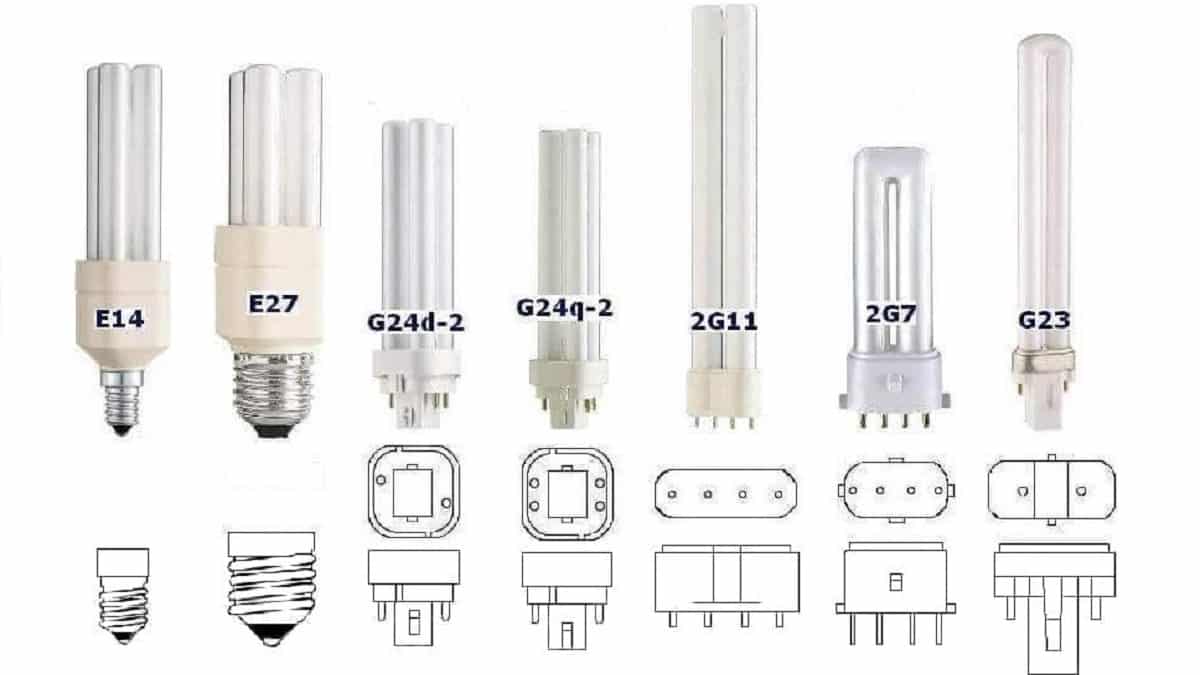

Рис. 3. Разновидности цоколей
По цветовой температуре свечения различают люминесцентные приборы с горячим желтым и холодным синим спектром. Также существуют варианты нейтрального цвета свечения. Цветовые температуры подбираются в соответствии с поставленными задачами: теплые для жилья, холодные для производственных объектов.
Рис. 4. Цветовая температура
Шифры для ламп других разновидностей
Помимо люминесцентных, большой популярностью у отечественного потребителя пользуются, конечно же, и лампочки накаливания. Также на рынке в широком ассортименте сегодня представлены светодиодные модели. В связи с этим у потребителя может возникнуть вопрос о том, какая маркировка не относится к люминесцентным лампам.
К примеру, у светодиодных моделей, помимо мощности (W), типа цоколя, цветовых показателей и напряжения в шифре может присутствовать коды:
- предельно допустимой эксплуатационной температуры (обычно от +40 до -40 °С);
- длительности периода эксплуатации (обычно 50 тыс. часов).
предельно допустимой эксплуатационной температуры (обычно от +40 до -40 °С);
длительности периода эксплуатации (обычно 50 тыс. часов).
Код вида колбы у светодиодных ламп отличается от шифра люминесцентных. В данном случае обозначение идет после буквы А.
В коде лампочки накаливания обычно содержится одна или две кириллические буквы и пять цифр. Литеры при этом означают тип модели (В — вакуумная, Б — биспиральная, Ш — шарообразная, БО — биспиральная аргоновая с опаловой колбой и пр). Первые три цифры в маркировке такого оборудования указывают на рабочее напряжение, две последние — на мощность. Иногда в шифре таких лампочек присутствует и дата их выпуска.
Маркировка люминесцентных ламп
Расшифровка маркировки люминесцентных ламп
Трёхцифровой код на упаковке лампы содержит как правило информацию относительно качества света (индекс цветопередачи и цветовой температуры).
Первая цифра — индекс цветопередачи в 1х10 Ra(компактные люминесцентные лампы имеют 60-98 Ra, таким образом чем выше индекс, тем достоверней цветопередача)
Вторая и третья цифры — указывают на цветовую температуру лампы.
Таким образом маркировка «827» указывает на индекс цветопередачи в 80 Ra, и цветовую температуру в 2700 К (что соответствует цветовой температуре лампы накаливания).
Кроме того, индекс цветопередачи может обозначаться в соответствии с DIN 5035, где диапазон цветопередачи 20-100 Ra поделён на 6 частей— от 4 до 1А.
Международная маркировка по цветопередаче и цветовой температуре
Код
Определение
Особенности
Применение
Basic warmweiß / warm white
Свет тёплых тонов с плохой цветопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдача.
Гаражи, кухни. В последнее время встречается всё реже.
Basic neutralweiß / cool white
«Прохладный» свет с посредственной цветопередачей и светоотдачей
Весьма распространён, должен быть заменён на 840
Basic Tageslicht / daylight
Голубоватый «дневной» свет с посредственной цветопередачей и светоотдачей
Встречается в офисных помещениях и для подсветки рекламных конструкций (ситилайтов)
Похожий на свет лампы накаливания с хорошей цветопередачей и светоотдачей
Lumilux warmweiß / warm white
Похожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачей
Lumilux neutralweiß / cool white
Белый свет для рабочих поверхностей с очень хорошей цветопередачей и светоотдачей
Общественные места, офисы, ванные комнаты, кухни. Внешнее освещение
Lumilux Tageslicht / daylight
«Дневной» свет с хорошей цветопередачей и посредственной светоотдачей
Общественные места, офисы. Внешнее освещение
«Дневной» свет с хорошей цветопередачей
Lumilux Deluxe warmweiß / warm white
«Тёплый» свет с отличной цветопередачей и плохой светоотдачей
Lumilux Deluxe neutralweiß / cool white
«Холодный» свет с отличной цветопередачей и посредственной светоотдачей.
Музеи, выставочные залы
Lumilux Deluxe Tageslicht / daylight
«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачей
Выставочные залы, освещение аквариумов
Маркировка цветопередачи по ГОСТ 6825-91
В соответствии с ГОСТ 6825-91 (МЭК 81-84) «Лампы люминесцентные трубчатые для общего освещения», действующий, лампы люминесцентные линейные общего назначения маркируются, как:
ЛД (дневной свет)
ЛЕ (естественный свет)
ЛХБ (холодно-белый свет)
ЛТБ (тёпло-белый свет)
Добавление буквы Ц в конце означает применение люминофора «де-люкс» с улучшенной цветопередачей, а ЦЦ — люминофора «супер де-люкс» с высококачественной цветопередачей.
Лампы специального назначения маркируются, как:
ЛГ, ЛК, ЛЗ, ЛЖ, ЛР, ЛГР (лампы цветного свечения)
ЛУФ (лампы ультрафиолетового света)
ДБ (лампа ультрафиолетового света типа С)
ЛСР (синего света рефлекторные)
Параметры отечественных ламп по цветопередаче приведены в таблице:
Аббревиатура
Расшифровка
Цветовая т-ра, К
Цветопередача
Примерный эквивалент по международной маркировке
Лампы дневного света
Лампы дневного света, с улучшенной цветопередачей; ЛДЦ — де-люкс, ЛДЦЦ — супер-де-люкс
Хорошая (ЛДЦ), отличная (ЛДЦЦ)
865 (ЛДЦ),965 (ЛДЦЦ)
Лампы дневного света
Лампы естественного света
Лампы естественного света, с улучшенной цветопередачей; ЛЕЦ — де-люкс, ЛЕЦЦ — супер-де-люкс
Хорошая (ЛЕЦ), отличная (ЛЕЦЦ)
840 (ЛЕЦ),940 (ЛЕЦЦ)
Лампы естественного света
Другие осветительные лампы
голоса
Рейтинг статьи
Варианты исполнения
Существует большое разнообразие электролюминесцентных ламп, но все они могут иметь различие по:
- форме исполнения;
- виду балласта;
- внутреннему давлению.
Форма исполнения может быть как у обычных люминесцентных ламп – линейная трубка либо трубка в виде латинской буквы U. К ним добавились компактные варианты, выполненные под привычный цоколь с использованием различных спиральных колб.
Балласт является приспособлением, стабилизирующим работу изделия. Электронный и электромагнитный виды являются самыми распространенными схемами включения.
Внутреннее давление определяет область использования изделий. В бытовых целях или общественных местах нашли применение лампы низкого давления или энергосберегающие образцы. В промышленных помещениях или местах с пониженными требованиями к цветопередаче используют экземпляры высокого давления.
Для оценки способности освещения применяют показатель мощности лампы и ее светоотдачи. Можно привести еще много различных параметров классификации и вариантов исполнения, но их количество постоянно увеличивается.
Где применяются люминесцентные лампы
Как было сказано ранее, люминесцентные лампы находят довольно широкое применение практически повсеместно.
Несмотря на некоторые отрицательные стороны применения этого изделия, достоинства его, все же переоценить довольно трудно.
Каждый из нас учился в школе, посещал учреждения здравоохранения, административные здания и т.д.
Так вот система освещения в этих помещения как раз основывается на применении люминесцентных ламп.
Как правило, это довольно масштабные по своим размерам трубки, обеспечивающие качественное освещение в зданиях с некоторыми архитектурными особенностями.
Но если общественные здания отличаются своими габаритами, например, высокими потолками, большими по площади залами и комнатами, где освещение требуется довольно мощное и постоянное, то в домашних условиях люминесцентные лампы, которые оптимально будут эксплуатироваться там, не подойдут.
К счастью, уровень производственных навыков значительно вырос, а значит, появились адаптированные к домашним условиям люминесцентные лампы.
Они отличаются куда меньшими размерами, имеют в своем составе электронные балласты, которые возможно подключать в патроны, применяемые в домашней электронике.
И несмотря на свежесть этого новшества, адаптированные лампы уже прочно завоевывают этот сегмент рынка.
Кстати, существует довольно интересный факт. Уже привычные нам плазменные телевизоры имеют в своем механизме как раз люминесцентные лампы!
Конечно, это тоже адаптированный в соответствии со спецификой применения вариант, но, тем не менее, принцип его работы заключается в том же самом явлении. Жидкокристаллические экраны, кстати, ранее изготовлялись только с применением люминесцентных ламп, однако позже они были заменены на светодиоды.
Все мы видели световую рекламу на улицах города. Она тоже не обошлась без применения люминесцентной лампы! Фасады зданий также освещают именно этим изделием.
Хотя на данный момент конкуренцию в области световой рекламы люминесцентным лампам составляют SMD и DIP экраны.
Также люминесцентные лампы получили широкое применение в области растениеводства для выращивания растений.
Если говорить в общем, выделяя основную мысль применения люминесцентной лампы, то можно сделать вывод: их имеет смысл применять в тех случаях, когда требуется снабдить светом помещение больших размерных показателей.
Совместная работа с системами цифрового интерфейса освещения с возможностью адресации позволяет обеспечить и высокую светоотдачу, и, в то же время, не потратить крупных сумм на оплату электроэнергии, ведь по сравнению с лампами накаливания люминесцентные лампы позволяют сократить потребление энергии более чем в половину! Тем самым, являясь энергосберегающими.
Помимо этого, лампы сокращают расходы и длительностью своего применения.
Устройство люминесцентной лампы
На двух торцах люминесцентной лампы рис.2 расположены вваренные стеклянные ножки, на каждой ножке смонтированы электроды 5, электроды выведены к цоколю 2 и соединены с контактными штырьками, на самих электродах по обеим торцам лампы закреплена вольфрамовая спираль.
На внутреннюю поверхность лампы нанесен тонкий слой люминофора 4, колба лампы 1 после откачки воздуха заполняется аргоном с небольшим количеством ртути 3.
Для чего нужен дроссель в люминесцентной лампе
Дроссель в схеме люминесцентного светильника служит для броска напряжения. Рассмотрим отдельную электрическую схему рис.3, которая не относится к схеме люминесцентного светильника.
Для данной схемы, при размыкании ключа, лампочка на короткое мгновение загорится ярче и затем погаснет. Явление это связано с возникновением ЭДС самоиндукции катушки правило Ленца. Чтобы увеличить свойства проявления самоиндукции, катушку наматывают на сердечник — для увеличения электромагнитного потока.
Схематическое изображение рисунка 4 дает нам полное представление об устройстве дросселя для отдельных типов светильников с люминесцентными лампами.
Магнитопровод сердечник дросселя собирается из пластин электротехнической стали, две обмотки в дросселе — между собой соединены последовательно.
Принцип работы стартера люминесцентной лампы
Стартер в электрической схеме выполняет работу быстродействующего ключа, то-есть им создается замыкание и размыкание электрической цепи.
стартеры для люминесцентного свтильника
При включении стартера замыкании ключа происходит разогрев катодов, а при размыкании цепи создается импульс напряжения, необходимый для зажигания лампы. Стартер в разобранном виде представляет из себя так называемую лампу тлеющего разряда с биметаллическими электродами.
Принцип работы люминесцентного светильника
По двум предоставленным схемам люминесцентных светильников рис.5 можно понять, — в каком соединении состоят каждые отдельные элементы.
Все элементы двух светильников состоят в последовательном соединении, — кроме конденсаторов. Когда мы включаем люминесцентный светильник, происходит прогревание биметаллической пластинки стартера. Пластинка при прогревании изгибается и стартер замыкается, тлеющий разряд при замыкании пластинок гаснет и пластинки начинают остывать, при остывании — пластинки размыкаются. Когда пластинки размыкаются в парах ртути происходит дуговой разряд и лампа зажигается.
В настоящее время имеются более усовершенствованные люминесцентные светильники — с электронным балластом, принцип работы которых тот-же самый что и у люминесцентных светильников, которые были рассмотрены в этой теме.
Предоставленные для Вас записи вносятся мною в сайт из личных конспектов, почерк в которых очень плохой, часть информации берется из собственных знаний. Фотоснимки и электрические схемы подбираются для темы — из интернета. Чтобы предоставить свои записи с личными фотоснимками при выполнении каких-либо работ, нужно наверное иметь личного фотографа или непосредственно обращаться с просьбой к кому-либо, а обращаться с такой просьбой просто не хочется.
На этом пока все друзья. Следите за рубрикой.
04.03.2015 в 16:41
Всегда помогу Борис полезной информацией по части электротехники как Вам так и Вашим друзьям, и знакомым. Виктор.
26.02.2015 в 08:58
Здравствуйте, Виктор! Спасибо за эл.ликбез,помогает! У меня такой случай: погас сначала один потолочный светильник встроенный в систему Армстронг, потом другой. Обратился за помощью к специалисту и получил ответ: светильники надо выбросить и заменить на новые целиком, т.к. сейчас идут светильники без стартеров и т. д. Я заменил светильники и задумался, что этот путь очень дорогой, новый светильник стоит 1400рублей. Если можно, скажите пожалуйста как проверить начинку светильника? дроссели, стартеры, конденсатор. Светильник 4-х ламповый, с 4-мя стартерами, двумя дросселями, одним конденсатором, другими словами как найти неисправный прибор? Прибор-тестор у меня есть. И ещё, в каком магазине можно купить в Тюмени составные части начинки? Заранее благодарю Вас. Спасибо. Борис. 26.02.15.
04.03.2015 в 16:35
Здравствуйте Борис. По люминесцентным светильникам я составлю дополнительную отдельную тему и отвечу на интересующие Ваши вопросы. Следите за рубрикой Борис, я просто стал редко заходить на свой сайт и Ваше письмо прочитал 4 марта, постараюсь ответить на вопросы в полном объеме.
17.03.2015 в 12:57
