Лампы на 12 или 220 в: что лучше использовать для освещения квартиры?

Как определить полярность светодиода

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

Как рассчитать резистор

Светодиодная лента 220в: подключение к сети

Есть формула расчета сопротивления резистора:

R= (Uпит-Uпад)/0,75I,

Для примера рассмотрено подключение к 12 вольтному аккумулятору. Тогда будет:

Uпит – 12 вольта, что подразумевает аккумуляторное напряжение).
Uпад – 2.2 вольт, которым выступает напряжение для питания светодиода).
I – 0.01 ампер, показывает ток диода.

По данным цифрам можно произвести подсчёт по формуле, которая покажет, что получилась цифра 1.306. Так как у резисторов имеется определённый шаг, то подойдёт — 1.3 кОм.

Дальнейшей задачей будет вычисление требуемого минимума на мощность резистора. Нужно понимать точную цифру проходящего тока, потому что она может не соответствовать вышеуказанному. Вычисление можно произвести по такой формуле:

I = U / (Rрез.+ Rсвет)

Сопротивление, которым обладает диод:

Rсвет=Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,

что говорит о том, что подсчитанный фактический ток будет:

I = 12 / (1300 + 220) = 0,007 А.

Для понимания фактического падения напряжения нужно посчитать:

Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В

Далее, вычисление мощности:

P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт.

Мощность лучше брать с небольшим запасом. Сейчас будет в самый раз 0.125 Вт.

При подключении 1 светодиода к аккумулятору 12 вольт потребуется в сети резистор, который обладает сопротивлением 1.3 кОм и мощностью 0.125 Вт.

Лампочки на 12В из светодиодов своими руками

Будем делать из светодиодов замену стандартным лампочкам на 12В с разъемом в виде двух штырьков. Их можно использовать в автомобиле, лодке и любом месте, где есть 12В. Они очень дешевы, к тому же сэкономят электроэнергию.

Их можно сделать из 2-х, 4-х или большего числа соединенных светодиодов, в зависимости от размера и требуемой освещенности. Они будут похожи по размерам на небольшие 12В автомобильные лампочки.

Детали для одной “лампочки”:

Конденсатор 100нФ, диод IN4007, резистор 150 Ом и 4 светодиода. Если вы делаете из 2-х светодиодов, то резистор должен быть 348 Ом. Величина резистора меняется в зависимости от входного напряжения, типа ваших светодиодов и диода. Мои светодиоды рассчитаны на прямое напряжение 2В (у белых будет около 3.5В) и максимальный ток 20мА. Диод на 1.1В и 1А.

Вы можете рассчитать величину резистора по формуле,

где следующие обозначения:

Схема очень проста, светодиоды соединяются последовательно, диод предохраняет от обратного напряжения, конденсатор сглаживает пики (их много в автомобилях), от которых они могут сгореть и резистор ограничивает ток. Конденсатор не обязателен, но при использовании в машине настоятельно рекомендуется.

На рисунке схема и расчеты для 4-х светодиодов (кстати, там опечатка, должно быть С=100nF).

Сборка

Короткий вывод светодиода – катод (также есть обозначение на корпусе), длинный –анод.

Резистор припаиваем к длинному выводу 1-го светодиода.

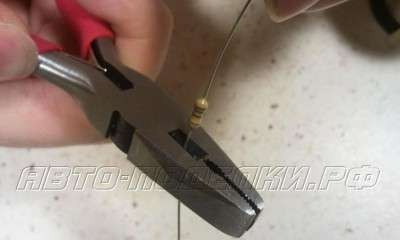

Срезаем и сгибаем выводы, как показано на рисунках.

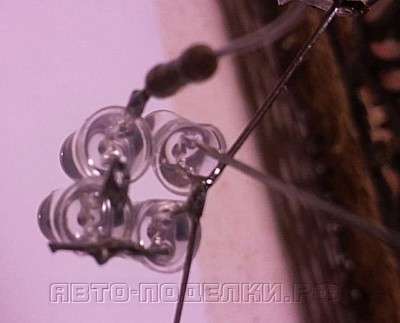

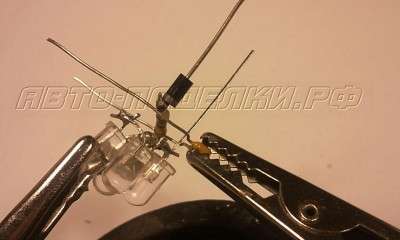

Формируем из них квадрат, припаиваем диод. Не перегрейте при пайке, иначе все пойдет прахом!

Теперь можно проверить работу. Если не заработает, то вероятно перепутали полярность, но она не сгорит (защитный диод!), просто не оставляете так надолго.

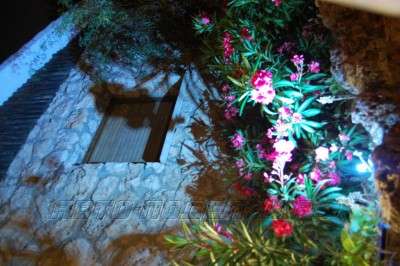

Готовыми “лампочками” можно также украсить интерьер автомобиля, дома, сада, бассейна и т.д.

Также для расчёта светодиодов и резисторов есть онлайн калькуляторы, вот здесь .

Характеристики светодиодов

Для начала следует твердо усвоить, как работает светодиод и какими ключевыми характеристиками обладает. Это упростит понимание нижеизложенного материала и исключит часто допускаемые автолюбителями ошибки.

Стандартный светодиод имеет всего два важных параметра:

1. Падение напряжения (В).

2. Ток питания (мА).

Первая характеристика указывает на то, какое напряжение будет падать на работающем светодиоде. Этот параметр никак не означает, что для его питания необходимо точно столько же вольт. Стандартный светодиод с падением напряжения 3,2 В вполне можно подключить и к 12 В и даже к 220 В, но не ниже, чем к 3,2 В. Светодиод напряжением не питается, а его параметр 3,2 В означает, что после него напряжение в сети понизится на 3,2 В.

Светится светодиод как раз благодаря тому, что через него протекает ток. И его сила обязательно должна быть в пределах указанного для конкретного изделия значения. Например, все тот же стандартный маломощный светодиод потребляет 20 мА. Это значит, что если ток, который через него проходит, будет значительно большим, то он выйдет из строя.

Следовательно, для нормальной работы светодиода необходимо обеспечить стабильный ток в известных пределах. А вот чтобы его свечение не было мерцающим, необходимо стабилизировать имеющееся в сети напряжение.

Виды источников питания на 12 В

Светодиод любого типа должен подключаться к источнику питания (ИП) со стабилизированным током на выходе. Однако производители светодиодных светильников часто экономят на качестве и устанавливают в них недорогие блоки питания с отсутствие стабилизации.

Наиболее распространены бестрансформаторные блоки питания (БП) на 12 В с гасящим конденсатором и токозадающим резистором на выходе. В таких схемах отсутствует какая-либо стабилизация и защита. В результате скачки сетевого напряжения ничем не нивелируются и негативно отражаются на работе светильника. Тем не менее, схема настолько дешевая, что часто встречается в светодиодных лампах и прочих устройствах.

В самом простом случае драйвер можно сконструировать своими руками на линейной ИМС LM317T, стоимость которой составляет около 0,2$. В этом случае для получения стабильного напряжения на 12 В достаточно минимального набора элементов в обвязке. При суммарном токе через светодиоды до 300 мА она отлично работает без дополнительного охлаждения. Типовая схема включения LM317T в качестве стабилизатора тока приведена ниже.

Если же форм-фактор и эстетические показатели имеют значения, то для светодиода или светодиодной сборки лучше купить готовый БП на 12 В. Его стоимость сильно зависит от мощности и варианта исполнения (в корпусе или без него).

Для тех, кто плохо разбирается в электричестве, напомним, что существуют источники переменного напряжения на 12 В. Внутри такого блока расположен понижающий трансформатор с предохранителем, а на корпусе присутствует надпись: «Output AC 12 V», что означает: «выходное переменное напряжение 12 В». К нему запрещается напрямую подключать светодиоды. Чтобы использовать его в светодиодном освещении, нужно как минимум, дополнить схему диодным мостом, конденсатором и стабилизатором тока на LM317T.

Преимущества и недостатки 12 В освещения

Для перехода на осветительные приборы, которые подключаются к низковольтному источнику питания, следует изучить их достоинства и недостатки. Среди преимуществ можно выделить следующее:

Безопасность. Использование светодиодных лампам в светильниках на 12 В повышает уровень защиты и устраняет возможность поражения электрическим током.
Пожарная безопасность. Проводка низковольтного напряжения не может быть источником возгорания и причиной возникновения пожара. Поэтому провода не нуждаются в дополнительной защите, их не помещают в гофрированные рукава.
Универсальность. Электрический ток напряжение которого не превышает 12 В считается условно безопасным, который не может нанести серьезные повреждения человеку. В связи с этим эти лампы могут использоваться в помещениях с нормальными условиями и повышенной опасности. Например, в светильниках для сауны, погреба, ванной комнаты, кухни, спальни и т. д.
Экономия. При использовании данного источника света для освещения помещения снижает расход электроэнергии и соответственно затраты денежных средств на оплату счетов.
Экологичность. В конструкции не используются материалы, которые в процессе эксплуатации устройства излучают вредные вещества для здоровья человека или животных.
Надежность. Лампы имеют высокую устойчивость к механическим повреждениям: царапины, сколы, выщерблены и т. д.

Не смотря на все преимущества источник света, имеет и свои недостатки. К минусам светодиодным лампам рассчитанных на 12V относятся:

Требуется дополнительное устройство — блок питания (БП). Наличие драйвера стабилизирующего и понижающего напряжение сети с 220 на 12 В усложняет прокладку проводки. Он обладает своим КПД, которое снижает эффективность освещения и за счет него в схеме появляется дополнительное слабое звено, которое может выйти из строя.
Яркость свечения. На мощность светового потока лампы подключенной к низковольтной сети оказывает влияние падение напряжение. Это происходит из-за потребления большого тока. Поэтому длина проводника от трансформатора до первого и последнего источника света должна быть одинаковой, допускается погрешность в 2 – 3 %. Иначе последний светильник будет, тускнея светить, чем первый.

Освещение 12 В: достоинства и недостатки перед 220 В

Плюсы

Электробезопасность для человека. Не требуется специальных мер защиты: дифавтоматов, двойной изоляции и т.п.
Пожаробезопасность. 12-вольтовые источники света не создают опасных токов утечки, которые могут вызвать короткое замыкание и пожар. Поэтому они хорошо подходят для влажных и пыльных помещений.
Стандартные цоколи позволяют заменять лампочки без замены типа патрона или светильника. Актуально при замене «галогенок» на светодиодные или для подсветки автомобиля.

Минусы

Необходимость в дополнительном понижающем блоке питания.
Большое потребление тока. Чем меньше потребляемое напряжение, тем выше потребляемый ток. При одинаковой мощности лампа 220 В потребляет 55 мА, а 12-вольтовая – 1 А. Разница почти в 200 раз. Именно поэтому необходимы провода минимальной длины, иначе по пути следования тока произойдет падение напряжения и до лампочек дойдет только часть тока.

Виды источников питания

Каждый светодиод 12В должен подключаться только к источнику питания с таким же напряжением. Причем ИП обязан иметь стабилизированный выходной ток. Проще всего и желательно подсоединять LED к таким источникам питания на 12 В:

Бестрансформаторные БП (блоки питания). Имеют токозадающий резистор на выходе и гасящий конденсатор. Но в подобных БП отсутствует стабилизирующая защита. Это сильно влияет на продолжительность работы лампочек при скачках напряжения.
Автомобильный аккумулятор. Если подсоединять LED к аккумулятору, нужно подобрать резистор по мощности и сопротивлению.
Нестабилизированные БП. Их главные компоненты — конденсатор, выпрямитель и понижающий трансформатор. Подобные блоки питания актуальны для объектов со стабильным напряжением.
Импульсные источники питания. В качестве примера можно взять блок питания компьютера. Если пользователю не будет мешать шум кулеров, можно использовать и его

Освещение 12 В: достоинства и недостатки перед 220 В

Электробезопасность для человека. Не требуется специальных мер защиты: дифавтоматов, двойной изоляции и т.п.
Пожаробезопасность. 12-вольтовые источники света не создают опасных токов утечки, которые могут вызвать короткое замыкание и пожар. Поэтому они хорошо подходят для влажных и пыльных помещений.
Стандартные цоколи позволяют заменять лампочки без замены типа патрона или светильника. Актуально при замене «галогенок» на светодиодные или для подсветки автомобиля.

Необходимость в дополнительном понижающем блоке питания.
Большое потребление тока. Чем меньше потребляемое напряжение, тем выше потребляемый ток. При одинаковой мощности лампа 220 В потребляет 55 мА, а 12-вольтовая – 1 А. Разница почти в 200 раз. Именно поэтому необходимы провода минимальной длины, иначе по пути следования тока произойдет падение напряжения и до лампочек дойдет только часть тока.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

3,2*2,8 мм выдает 0,3 до 1,6 лм;
размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

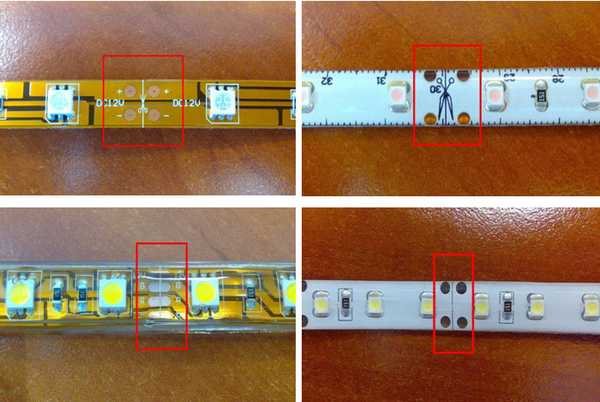

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Разновидности

По источнику питания лампочки делятся на две основные категории — низковольтные, предназначенные для эксплуатации от сети 12 В, и обычные, подключаемые к сети 220 В. Существуют и другие разновидности – на 24, 36 или 48 В, которые относятся к категории низковольтных светодиодных ламп. Низковольтные от обычных отличаются использованием драйвера (он же блок питания), стабилизирующего напряжение. Он может быть по умолчанию вмонтирован в конструкцию изделия или устанавливаться отдельно, как самостоятельный элемент.

Мощность таких источников обычно невелика и находится в диапазоне 0,4–8,0 Вт. Причем дробные величины мощности используются чаще целых.

Еще один критерий для классификации 12-вольтовых светодиодных приборов — форма стеклянной колбы. Выделяют следующие разновидности:

открытого типа;
устройства с колбами различных геометрических форм;
круглые плоские изделия, похожие на диск.

Самыми распространенными считаются лампы SMD-типа. Яркость светового потока выбирается в зависимости от размеров данного изделия — чем больше светодиодов, тем более интенсивным будет освещение.

Как сделать блок питания для светодиодной ленты 12 В своими руками

Не всегда удается приобрести подходящую модель блока питания на 12 В. В таком случае прибор можно изготовить своими руками:

Фото	Описание работ
	Готовим необходимые материалы и инструменты: Зарядное от телефона, рассчитанное на 5 В и 1 А; Повышающий DC-DC преобразователь.
	С помощью мультиметра проверяем полярность зарядного устройства.
	Припаиваем DC-DC преобразователь к зарядному, соблюдая полярность.
	Подсоединяем ленту к выходным контактам DC-DC преобразователя, соблюдая полярность.
	Проверяем работоспособность созданного блока питания 12 В.

Вместо блока питания от телефона можно использовать преобразователь от компьютера или другой техники. Трансформатор для светодиодной ленты 12 вольт может оказаться не лучшим выбором, так как их параметры часто превосходят требуемые в два и более раза. Это приведет к тому, что в процессе эксплуатации такой прибор будет постоянно перегреваться. Дополнительное охлаждение не позволит справиться с возникшей проблемой. Именно поэтому при наличии выбора лучше отдать предпочтение импульсному блоку питания.

Преимущества и недостатки светодиодных ламп.

Плюсы

энергоэффективность – потребляемая мощность в 8-10 раз меньше, чем у ламп накаливания;
большой срок службы – светят примерно в 25 раз дольше ламп накаливания;
практически не нагреваются;
широкий выбор цветовых температур позволяет «играть» с освещением интерьера;
стабильная яркость при перепадах напряжения;
мгновенное включение;
количество включений не влияет на работоспособность;
стойкость к механическим повреждениям и вибрациям;
возможность применения в «умном доме»;
отличные декоративные качества – выпускается множество интересных форм и размеров;
не привлекают мошек и других насекомых из-за отсутствия ультрафиолетового свечения;
безопасная утилизация и эксплуатация из-за отсутствия в составе опасных веществ.

Минусы

сравнительно высокая стоимость, хотя она постоянно снижается;
мерцание (пульсация), которое невидно невооруженному глазу, но очень опасно для зрения (более распространено в дешевых моделях, которые часто производятся без драйвера);
сложность конструкции приводит к повышению стоимости и снижению надежности в сравнении с лампами накаливания;
непригодны для использования при очень низких и очень высоких температурах;
во многих моделях яркость невозможно регулировать при помощи диммера;
если используется выключатель с подсветкой, то LED лампа может мерцать или светиться в выключенном состоянии (как этого избежать, читайте в статье «Почему моргает светодиодная лампа»);
снижение яркости в процессе эксплуатации;
высокий процент брака среди изделий, особенно среди недорогих.

В заключение стоит сказать, что светодиодные источники света – действительно экономичные осветительные приборы. Только перед выбором надо внимательно изучить технические характеристики.

Во-первых, ими экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Во-вторых, стоит заменять только источники света в светильниках, которые работают максимальное количество часов в день.

И, в-третьих, специалисты советуют вначале опробовать несколько марок светодиодных ламп, чтобы определиться, чья цветовая температура (и другие параметры) устроит ваши глаза на 100%.

Как рассчитать резистор

Светодиодная лента 220в: подключение к сети

Есть формула расчета сопротивления резистора:

R= (Uпит-Uпад)/0,75I,

Для примера рассмотрено подключение к 12 вольтному аккумулятору. Тогда будет:

Uпит – 12 вольта, что подразумевает аккумуляторное напряжение).
Uпад – 2.2 вольт, которым выступает напряжение для питания светодиода).
I – 0.01 ампер, показывает ток диода.

I = U / (Rрез.+ Rсвет)

Сопротивление, которым обладает диод:

Rсвет=Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,

что говорит о том, что подсчитанный фактический ток будет:

I = 12 / (1300 + 220) = 0,007 А.

Для понимания фактического падения напряжения нужно посчитать:

Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В

Далее, вычисление мощности:

P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт.

Мощность лучше брать с небольшим запасом. Сейчас будет в самый раз 0.125 Вт.

Как подключить светодиод к 12 вольтам

Светодиоды уже давно используются в различных сферах жизни и деятельности людей. Благодаря своим качествам и техническим характеристикам, они приобрели широкую популярность. На основе этих источников света создаются оригинальные светотехнические конструкции. Поэтому у многих потребителей до воль но часто возникает вопрос, как подключить светодиод к 12 воль там. Данная тема очень актуальна, поскольку такое подключение имеет принципиальные отличия от других типов ламп. Следует учитывать, что для работы светодиодов используется только постоянный ток. Большое значение имеет соблюдение полярности при подключении, в противном случае, светодиоды просто не будут работать.

Заключение

Что нужно учесть, чтобы система работала правильно:

Чтобы яркость источников освещения не изменялась, можно дополнительно добавить в цепь стабилизатор.
При подключении нужно использовать качественное сопротивление, поскольку эффективность работы подсветки зависит именно от резистора. Кроме того, если в не хотите регулярно менять диоды, то они тоже должны быть качественными.
Если вы не уверены в том, что сможете подключить подсветку правильно, то лучше обратиться за помощью к электрику.
Перед подключением обязательно проверьте напряжение в бортовой сети — если оно пониженное, то нужно проверять работоспособность аккумулятора и генератора.

Цена вопроса

Стоимость диодов отличается в зависимости от их типа и предназначения. К примеру, за одну лампу головного освещения автовладельцу придется выложить от 300 до 5 тысяч рублей. Обычные диоды для установки в приборную панель стоят около 75 копеек за штуку. Отрезок диодной ленты длиной 30 см будет стоить около 600 рублей.
