Характеристики диода 1n5819

Цоколевка диода 1N5819

Характеристики диодов Шоттки in5822

Чтобы диод работал корректно, он должен быть правильно подключен в подготавливаемую схему. Для этого мастеру необходимо грамотно определить катодный и анодный полюса изделия. Маркировка катода на варианте рассматриваемой модели, снабженном длинными выводами, имеет вид светлой полосы, нанесенной по периметру цилиндрического корпуса с соответствующего конца. Часто она наносится серебряной краской. Анод никак специально не маркируется. SMD-исполнение также снабжают полосами.

Чтобы диодный компонент функционировал нормально, минусовой полюс, отмеченный полоской, необходимо подключать к отрицательному полюсу источника тока (или напряжения, в зависимости от того, в какой схеме используется диод). Анод, в свою очередь, соединяют с положительно заряженным полюсом.


Цоколевка диодного элемента

Аналог 1N5819

Часто при работе с платами возникает вопрос, как подобрать для компонента 1n5819 аналог отечественный. Полноценных заменителей на рынке не существует, но российские производители выпускают ряд изделий, которые допускается использовать в качестве аналога. Это модели КД268-КД273, а также КД238.

Нужно помнить! Они выпускаются в несколько ином исполнении корпуса – Т0-220. В Белоруссии производят диод КДШ2105В, имеющий эксплуатационные характеристики, идентичные 1n5819.

Рассматриваемый диод отличается высоким быстродействием и меньше понижает напряжение, по сравнению со стандартными изделиями, что делает его использование выгодным в ряде ситуаций. При установке изделия нужно правильно определить полярность.

Характеристики Шоттки диода 1N5819

Диод SS14 : характеристики

У обоих типов исполнения конструкции in5819 характеристики эксплуатационного плана одинаковы. Здесь стоит отметить:

  • усредненное значение тока после выпрямления – 1 Ампер;
  • суммарную емкость корпуса и кристаллического элемента – 110 пикофарад;
  • наибольшее обратное напряжение эксплуатации – 40 вольт (такая же цифра для пикового показателя);
  • значение переменного обратного напряжения – 28 вольт;
  • температура эксплуатации находится в диапазоне от -65 до +125 градусов Цельсия; таким образом, барьерные элементы могут работать в широком спектре температур, включая и экстремальные.

Достоинства и недостатки

У этого устройства есть свои положительные стороны и свои недостатки.

  1. Хорошо удерживает электрический ток в цепи;
  2. Маленькая емкость барьера из металлов — полупроводников, что увеличивает долгосрочную работоспособность диода;
  3. В отличие от других полупроводников, в диоде Шоттки наблюдается низкое падение напряжения;
  4. В электрической цепи данный диод Шоттки быстро действует.

Большой минус в том, что бывает очень большим обратный ток. В некоторых случаях, например, превышение нужного уровня обратного тока даже на несколько ампер, электронный элемент просто ломается или выходит из строя в самый неподходящий момент вне зависимости от того, новый он или старый. Также часто можно наблюдать утечки диодов, что может привести в некоторых случаях к печальным последствиям, если относится к проверке полупроводников с пренебрежением.

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

  1. Наименование модели серии 1N4001-4007.
  2. Графический или буквенный или буквенно-цифровой код производителя радиодетали.
  3. Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

М1 М2 М3 М4 М5 М6 М7
1N4001 !N4002 1N4003 1N4004 1N4005 1N4006 1N4007

Миниатюризация

С развитием микроэлектроники стали широко применяться специальные микросхемы, однокристальные микропроцессоры. Все это не исключает использования навесных элементов. Однако если для этой цели использовать радиоэлементы обычных размеров, то это сведет на нет всю идею миниатюризации в целом. Поэтому были разработаны бескорпусные элементы – smd компоненты, которые в 10 и более раз меньше обычных деталей. ВАХ таких компонентов ничем не отличается от ВАХ обычных приборов, а их уменьшенные размеры позволяют использовать такие запчасти в различных микросборках.

Принцип работы smd компонента также не отличается от его большого аналога, и если, к примеру, рассматривать ВАХ диода, то она в одинаковой степени будет подходить для полупроводников любого размера. По току изготавливаются от 1 до 10 ампер. Маркировка на корпусе часто состоит из цифрового кода, расшифровка которого приводится в специальных таблицах. Протестировать на пригодность их можно тестером, как и большие аналоги.

Как маркируется диод Шоттки и обозначается на схемах

Зачастую диод Шоттки на схеме обозначается как обычный диод, а дополнительная информация о типе компонента указывается в спецификации.

Как правило, маркировка диодов Шоттки представляет собой набор символов, нанесенных на корпус изделия согласно международным стандартам. В зависимости от страны производителя маркировки могут различаться. В любом случае расшифровать код можно при помощи радиотехнических справочников.

В случае необходимости можно заменить стандартный диод можно аналогичным устройством с барьером – главное, чтобы совпадали параметры тока и напряжения. Но монтировать классическое изделие вместо барьерного аналога категорически не рекомендуется, поскольку из-за перегрева оно быстро выйдет из строя. Опытные радиотехники могут подобрать элемент с запасом по мощности, проанализировав всю схему.

Применение в электронике

Такие свойства, как быстродействие и малое падение напряжения позволяет использовать диоды Шоттки в высокочастотных схемах. Например, в силовых высокочастотных выпрямителях (до сотен килогерц), где они работают как высокочастотные выпрямители. Применяют их и в усилителях звука, так как по сравнению с обычными диодами они дают меньший уровень помех.

Если вы посмотрите на плату источника питания, точно увидите диод Шоттки

Ещё одна область применения — составная часть более сложных полупроводниковых приборов. Например, МОП — транзисторы, диодные сборки и силовые диоды со встроенным диодом Шоттки имеют лучшие характеристики.

Сфера применения изделий велика, но наиболее часто их применяют в блоках питания компьютеров. А также в схемах для модуляции света в приёмниках излучения, солнечных батареях.

Описание и применение диода 1n4007

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.


Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке Миллиметры Дюймы
min Max min max
A 4,10 5,20 0,161 0,205
В 2,00 2,70 0,079 0,106
С 0,71 0,86 0,028 0,034
D 25,40 1,000
E 1.27 0.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.


1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.


Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Диагностика диодов Шоттки

Можно провести диагностику электронного элемента Шоттки, если возникнет такая необходимость, но на это уйдет немного времени. Прежде всего, необходимо выпаять один элемент из диодного моста или электронной схемы. Осмотреть визуально и проверить тестером. В результате этих простых технических операций узнаете исправный ли полупроводник или нет. Хотя и необязательно выпаивать всю сборку, ведь это лишняя работа, а самое главное — затраты времени.

Также можно проверить данный диод или диодный мост мультиметром, при этом учитывайте то, что на приборе изготовитель пишет ток сбоку. Мы включаем мультиметр и подводим его щупы к концам анода и катода, и он покажет нам напряжение диода.

Иногда бывает так, что диод Шоттки может стать неисправным по некоторым причинам. Рассмотрим их:

  1. Если в полупроводниковом элементе возникнет пробоина, то он просто перестает держать ток и становится проводником.
  2. Если в полупроводнике или диодном мосту возникнет обрыв, тогда он вообще перестанет пропускать ток.

Причем в обоих случаях запаха гари вы не почувствуете и дыма не увидите, так как в корпусе встроена специальная защита против таких происшествий. Если вдруг в одном транзисторе сгорел вышесказанный диод, то убедитесь, что это единственное устройство, где вы нашли неисправность, потому что диоды обязательно нужно проверять все.

Хотя иногда может и не быть такой возможности для того, чтобы проверить диоды на исправность, когда это будет необходимо. Иногда бывает так, что компьютер начинает тормозить, включаться очень долго, «зависает». Возможно, дело связано именно с диодами, и каждый может разобрать процессор и посмотреть, что внутри случилось.

Отличия от обычного диода

Данный компонент пропускает электрический ток в одном направлении и не пропускает его в другом, как и другие классические диоды, но обеспечивает высокое быстродействие и малое падение напряжения при переходе.

Важнейшая особенность диода Шоттки – вместо привычного электронно-дырочного перехода применяется принцип контакта между металлическими и различными полупроводниковыми материалами, что положительно влияет на повышение рабочей частоты. Диффузная емкость и процесс рекомбинации не проявляются в области контакта, поскольку в так называемой переходной зоне отсутствуют неосновные носители заряда. Собственная емкость данного слоя при этом стремится к 0.

Таким образом, данные изделия являются СВЧ-диодами различного назначения:

  • импульсными;
  • лавинно-пролетными;
  • смесительными;
  • детекторными;
  • умножительными;
  • параметрическими.

Другая особенность заключается в том, что большая часть диодов Шоттки состоит из низковольтных и чувствительных к статическому напряжению моделей. Однако воспринимать это как категорический недостаток неверно, поскольку это дает возможность использовать данные средства для обработки радиосигналов малой мощности.

Наконец, такие изделия отличаются большей стабильностью при подаче электрического тока, чем прочие аналоги, поскольку в их корпус внедрены кристаллические образования (кремниевая подложка).

Подключение концевиков дверей с помощью диодов

Немного про использование диодов при подключении автосигнализации к электропроводке автомобиля написано в статье Поиск концевиков.

Встречаются автомобили, у которых нет общей точки концевиков дверей, т.е. все концевики развязаны. Для каждой двери свой концевик. Например, Honda некоторые, Ford, GM и т.д.

При подключении автосигнализации в таких автомобилях можно подцепиться к плафону в салоне и запрограммировать функцию вежливой подсветки, можно тупо все провода концевиков связать вместе.

Первый способ не всегда может пройти. Почему, написано в статье Поиск концевиков.

Второй способ может подойти, если при таком виде подключения не нарушится функциональность некоторых приборов автомобиля. Если у вас на автомобиле на приборной панели показывается открытие каждой двери отдельно — такой способ не подойдёт. Если после установки автосигнализации у вас при открытии любой двери, а не только водительской, начинает пищать зуммер, указывающий об оставленном ключе в замке зажигания, значит, был применён вышеприведенный способ подключения концевиков.

В таких автомобилях при подключении автосигнализации правильнее всего использовать диоды.

Ниже приведены примеры подключения автосигнализации с использованием диодов к отрицательным и положительным концевикам дверей.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Выпрямительные диоды

Конструктивно выпрямительные диоды делятся на плоскостные и точечные, а по технологии изготовления на сплавные, диффузионные и эпитаксиальные. Плоскостные диоды благодаря большой площади p-n-перехода используют для выпрямления больших токов. Точечные диоды имеют малую площадь перехода и, соответственно, предназначены для выпрямления малых токов. Для увеличения напряжения лавинного пробоя используют выпрямительные столбы, состоящие из ряда последовательно включенных диодов.

Выпрямительные диоды большой мощности называют силовыми. Материалом для таких диодов обычно служит кремний или арсенид галлия. Кремниевые сплавные диоды используют для выпрямления переменного тока с частотой до 5 кГц. Кремниевые диффузионные диоды могут работать на повышенной частоте, до 100 кГц. Кремниевые эпитаксиальные диоды с металлической подложкой (с барьером Шотки) могут использоваться на частотах до 500 кГц. Арсенидгалиевые диоды способны работать в диапазоне частот до нескольких МГц.

Силовые диоды обычно характеризуются набором статических и динамических параметров. К статическим параметрам диода относятся:

  • падение напряжения Uпр на диоде при некотором значении прямого тока;
  • обратный ток Iобр при некотором значении обратного напряжения;
  • среднее значение прямого тока Iпр.ср.;
  • импульсное обратное напряжение Uобр.и.;

К динамическим параметрам диода относятся его временные и частотные характеристики. К таким параметрам относятся:

  • время восстановления tвос обратного напряжения;
  • время нарастания прямого тока Iнар.;
  • предельная частота без снижения режимов диода fmax.

Статические параметры можно установить по вольт-амперной характеристике диода.

Время обратного восстановления диода tвос является основным параметром выпрямительных диодов, характеризующим их инерционные свойства. Оно определяется при переключении диода с заданного прямого тока Iпр на заданное обратное напряжение Uобр. Во время переключения напряжение на диоде приобретает обратное значение. Из-за инерционности диффузионного процесса ток в диоде прекращается не мгновенно, а в течении времени tнар. По существу, происходит рассасывание зарядов на границе p-n-перехода (т. е. разряд эквивалентной емкости). Из этого следует, что мощность потерь в диоде резко повышается при его включении, особенно, при выключении. Следовательно, потери в диоде растут с повышением частоты выпрямляемого напряжения.

При изменении температуры диода изменяются его параметры. Наиболее сильно от температуры зависят прямое напряжение на диоде и его обратный ток. Приблизительно можно считать, что ТКН (температурный коэффициент напряжения) Uпр = -2 мВ/К, а обратный ток диодаимеет положительный коэффициент. Так при увеличении температуры на каждые 10 °С обратный ток германиевых диодов увеличивается в 2 раза, а кремниевых – 2,5 раз.

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.


КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

  • HEPR0056RT, выпускается компанией Моторола;
  • среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
  • у Филипса это BYW43;
  • и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Отличия от обычного диода

Данный компонент пропускает электрический ток в одном направлении и не пропускает его в другом, как и другие классические диоды, но обеспечивает высокое быстродействие и малое падение напряжения при переходе.

Важнейшая особенность диода Шоттки – вместо привычного электронно-дырочного перехода применяется принцип контакта между металлическими и различными полупроводниковыми материалами, что положительно влияет на повышение рабочей частоты. Диффузная емкость и процесс рекомбинации не проявляются в области контакта, поскольку в так называемой переходной зоне отсутствуют неосновные носители заряда. Собственная емкость данного слоя при этом стремится к 0.

Таким образом, данные изделия являются СВЧ-диодами различного назначения:

  • импульсными;
  • лавинно-пролетными;
  • смесительными;
  • детекторными;
  • умножительными;
  • параметрическими.

Другая особенность заключается в том, что большая часть диодов Шоттки состоит из низковольтных и чувствительных к статическому напряжению моделей. Однако воспринимать это как категорический недостаток неверно, поскольку это дает возможность использовать данные средства для обработки радиосигналов малой мощности.

Наконец, такие изделия отличаются большей стабильностью при подаче электрического тока, чем прочие аналоги, поскольку в их корпус внедрены кристаллические образования (кремниевая подложка).

Тестирование и взаимозаменяемость

Проверить выпрямители Шоттки можно так же, как и обычные полупроводники, так как они имеют похожие характеристики. Мультиметром необходимо прозвонить его в обе стороны – он должен показать себя так же, как и обычный диод: анод-катод, при этом утечек быть не должно. Если он показывает даже незначительное сопротивление – 2–10 килоом, это уже повод для подозрений.

Проверка диода Шоттки мультиметром

Диод с общим анодом или катодом можно проверить как два обычных полупроводника, соединенных вместе. Например, если анод общий, то это будет одна ножка из трех. На анод ставим один щуп тестера, другие ножки – это разные диоды, на них ставится другой щуп.

Можно ли его заменить на другой тип? В некоторых случаях диоды Шоттки меняют на обычные германиевые. К примеру, Д305 при токе 10 ампер давал падение всего 0,3 вольта, а при токах 2–3 ампера их вообще можно ставить без радиаторов. Но главная цель установки Шоттки – это не малое падение, а низкая емкость, поэтому заменить получится не всегда.

Как видим, электроника не стоит на месте, и дальнейшие варианты применения быстродействующих приборов будет только увеличиваться, давая возможность разрабатывать новые, более сложные системы.

Можно ли сказать, что настало время попрощаться с диодом Шоттки?

Скорее всего, нет! ON Semiconductor продолжает финансировать исследования диодов Шоттки и уже имеет пригодные для массового производства полупроводниковые приборы малой мощности с использованием технологии Trench, которые найдут применение в ограниченных по энергоресурсам устройствах. С учётом того, что диоды типа Schottky Trench уже широко используются в энергоемких устройствах промышленного назначения, ON Semiconductor расширяет возможности этой технологии и для области малых энергий, выпуская усовершенствованные диоды Шоттки для светодиодного освещения, систем батарейного электропитания и беспроводной зарядки.

Новое семейство диодов небольшой мощности с использованием технологии Trench обладает небольшими VF и tRR (как у диодов Шоттки) и обеспечивает низкий ток утечки, который сопоставим с током утечки обычных диодов, близких по быстродействию к диодам Шоттки. Отличительный признак диодов малой мощности Schottky Trench – сочетание низких VF и IR, необходимое для оптимизации рассеиваемой мощности в энергочувствительных приборах. Эта технология позволяет инженерам использовать ее преимущества в ограниченных по энергоресурсам приложениях; например,в беспроводных зарядных устройствах.

Рис. 1. Мост на диодах Шоттки в беспроводном зарядном устройстве

Так как энергия, переданная беспроводным способом в приемный блок питания (RPU), относительно невелика, все дальнейшие потери в цепях преобразования энергии должны быть сведены к минимуму для того, чтобы максимально ускорить процесс зарядки. Важным элементом в этой цепочке является мостовой выпрямитель, который преобразует сигнал переменного тока в электрический сигнал постоянного тока (DC). Затем он обрабатывается с помощью преобразователя постоянного тока (DC/DC), чтобы привести напряжение к уровню, необходимому для зарядки аккумулятора беспроводного устройства. Таким образом, мостовой выпрямитель должен иметь минимальное влияние на потерю мощности: потери прямого напряжения и тока должны быть сведены к минимуму, так как они снижают ценную мощность, передаваемую блоком Power Transmitting Unit (PTU).

Рис. 2. Влияние VF и IR на общую эффективность полного моста

В качестве примера рассмотрим положительную полуволну на катушке приемной антенны. Падение напряжения на диоде D1 уменьшит амплитуду напряжения волны (Vwave); в результате, мы имеем эффективное напряжение (Vres= Vwave-VF), которое затем подается на преобразователь постоянного тока DC/DC. Однако, принятая полуволна тока (Iwave) будет урезанной, в основном, из-за тока утечки диода D4 (IR4) и частично за счет тока утечки диода D2.

Следовательно, полезный результирующий ток приемной цепи Ires=Iwave – (IR2+IR4). Выполненные с использованием технологии Trench, новые диоды Шоттки оптимизированы для этого случая таким образом, что прямое падение напряжения (VF) и потери за счет обратного тока (IR) обеспечивают минимальные потери по мощности.

Цоколевка диода 1N5819

Характеристики диодов Шоттки in5822

Чтобы диод работал корректно, он должен быть правильно подключен в подготавливаемую схему. Для этого мастеру необходимо грамотно определить катодный и анодный полюса изделия. Маркировка катода на варианте рассматриваемой модели, снабженном длинными выводами, имеет вид светлой полосы, нанесенной по периметру цилиндрического корпуса с соответствующего конца. Часто она наносится серебряной краской. Анод никак специально не маркируется. SMD-исполнение также снабжают полосами.

Чтобы диодный компонент функционировал нормально, минусовой полюс, отмеченный полоской, необходимо подключать к отрицательному полюсу источника тока (или напряжения, в зависимости от того, в какой схеме используется диод). Анод, в свою очередь, соединяют с положительно заряженным полюсом.


Цоколевка диодного элемента

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как работает диод с барьером шоттки

Особенности применения

Рассматривая характеристики диода 1n5819, нужно уделить внимание его эксплуатационным особенностям и ограничениям, которые накладывает конструкция. Модель часто используют как шток для шунтирования выводов маломощных транзисторных устройств

В тех электросхемах, где существует риск повышения обратного показателя напряжения, по сравнению с отмеченным в техническом описании, ставить такие барьерные диоды не стоит. При установке в такую схему они вскоре становятся непригодными к дальнейшей эксплуатации. Варианты 1n5818 и 1n5817 еще более требовательны к обратному напряжению: первую модель допускается устанавливать только в условиях, когда параметр не превышает 30 вольт, а для второй он должен быть не выше 20 вольт.

Используются детали серии диодов 1n5817-1n5819 в следующих областях:

  • зарядных устройствах для аккумуляторных батареек;
  • импульсных блоках питания разных видов;
  • для приема альфа,- и бета-излучения;
  • для шунтирования транзисторных приборов;
  • в выпрямляющих устройствах высокой частоты;
  • в производстве солнечных батареек;
  • в распознавателях нейтронных лучей.

Важно! Хотя эти детали обладают значительным температурным диапазоном эксплуатации и могут выдерживать значения до 125 градусов Цельсия, при монтаже нужно позаботиться об отведении избыточной теплоты от пластикового корпуса элемента. Очень высокая температура способна вызвать бесконтрольное повышение обратного тока, что весьма опасно, так как влечет за собой распад перехода либо его пробивание

Полярность диодов 1N5817

Очень важными моментами для монтажа любых компонентов печатной платы являются правильное определение и соблюдение полярности. С обозреваемой моделью диода в этом плане все просто – сторону корпуса, где располагается вывод катода, снабжают полосой другого цвета (зачастую светлого), оборачивающейся вокруг корпуса. Анодный вывод никак специально не помечают. На остальной части корпуса наносят лаконичную маркировку тем же красящим составом, каким выполнена полоса.

Монтаж диода 1N5817 на плату

Монтаж компонентов диодной серии 1n5817-1n5819 реализуется посредством припаивания с использованием технологии ТНТ. В этом случае выводы устанавливаются в специально подготовленные на плате дырочки. Сам корпус может помещаться как параллельно поверхности, так и перпендикулярно. Что касается максимального значения температуры, оно не должно превышать +250 градусов Цельсия, время его воздействия допускается не больше, чем 10 секунд. Пониженная и повышенная средовые температуры тоже имеют ограничения: не меньше -65 и не больше +150 градусов, соответственно.

Закрытый диод Шоттки

Диодный элемент считается закрытым в ситуации блокировки им прохождения тока. В некоторых случаях такая установка диода практикуется целенаправленно. Достоверно оценить, насколько хорошо элемент проводит электроток, можно, воспользовавшись измерительным прибором (амперметром или мультиметром) и узнав величину проходящего тока.


Открытый и закрытый диоды

Открытый диод Шоттки

На схемах диодные элементы обозначаются как стрелки, демонстрирующие направление прохождения тока в ситуации открытости диода. В нормальных условиях эта ситуация создается подсоединением анода к положительному полюсу источника тока (или напряжения), а катода – к отрицательному. Помимо этого, обязательно, чтобы напряжение превышало порог, при котором элемент начинает открываться (около 0,5 В). Проверить прохождение можно, замерив ток измерительным прибором. Косвенным показателем может быть напряжение – результаты измерения должны превышать порог и отвечать прямому соединению.

Устройство диода Шоттки 1N5817

Используемые для производства диодов корпусы-цилиндрики принадлежат к типажу DO-41. Сделаны они из литой пластмассы, с боковых сторон (донец) цилиндра помещаются луженые стержневые выводные элементы, обладающие поляризацией. Делают эти стержни из проволоки. В отношении горючести диодные тела проходят по категории UL 94 со спецификацией V-0. Это обозначает, что завершение горения происходит по истечении 10 секунд.

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

  • HEPR0056RT, выпускается компанией Моторола;
  • среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
  • у Филипса это BYW43;
  • и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Обозначение, применение и параметры диодов Шоттки

К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки. Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.

Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.

В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.

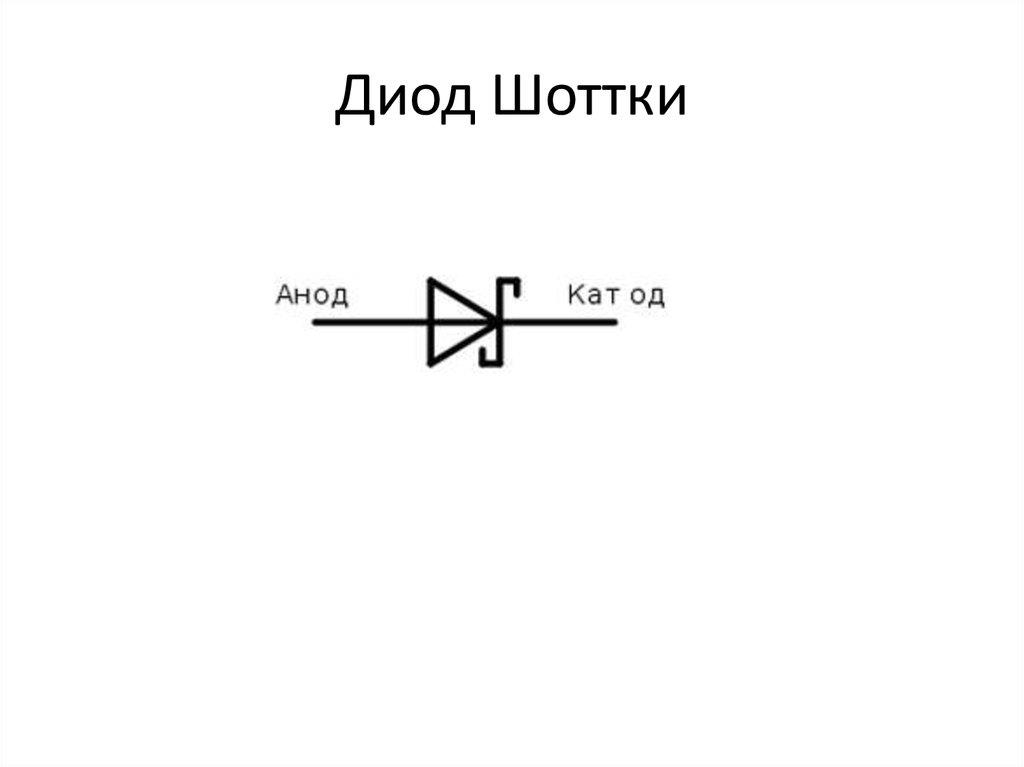

На принципиальных схемах диод Шоттки изображается вот так.

Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.

Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).

Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.

Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.

У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.

К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт. При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает 250 вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).

Так, сдвоенный диод Шоттки (Schottky rectifier) 60CPQ150 рассчитан на максимальное обратное напряжение 150V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер!

Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать 400А максимум! Примером может служит модель VS-400CNQ045.

Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации.

К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо. В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.

К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода (барьера), что позволяет повысить рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Выполненные по нано технологии диоды Шоттки входят в состав интегральных схем, где они шунтируют переходы транзисторов для повышения быстродействия.

В радиолюбительской практике прижились диоды Шоттки серии 1N581x (1N5817, 1N5818, 1N5819). Все они рассчитаны на максимальный прямой ток (IF(AV)) – 1 ампер и обратное напряжение (VRRM) от 20 до 40 вольт. Падение напряжения (VF) на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения (Forward voltage drop) у диодов с барьером Шоттки очень мало.

Диод Шоттки: принцип работы

От классического вида вентиль Шоттки отличается тем, что основу его работы составляет пара полупроводник-металл. Зачастую эта пара упоминается как барьер Шоттки. Этот барьер, кроме схожей с p-n переходом способности проводить электричество в одну сторону, обладает несколькими полезными особенностями.

Арсенид галлия и кремний – основные поставщики материала для производства электронного элемента в промышленных условиях. В более редких случаях используют драгоценные химические элементы: платина, палладий и им подобные.

Его графическое условное выражение на электрических схемах не совпадает с классическими диодами. Маркировка электронных элементов похожа. Также встречаются двойные диоды в виде сборки.

Сдвоенный диод с барьером Шоттки

У сдвоенных вентилей выходы катодов или анодов совмещены. Отсюда следует, что такое изделие обладает тремя концами. Сборки с общим катодом, например, работают там, где требуются импульсные блоки питания. Диоды Шоттки с общим анодом используются существенно реже.

Диоды находятся в едином корпусе и используют для их изготовления одну технологию производства, поэтому по набору своих параметров они как близнецы-братья. Температура работы у них тоже одинаковая, т.к. находятся в общем пространстве. Данное свойство значительно уменьшает необходимость их замены из-за потери работоспособности.

Самые важные отличительные свойства рассматриваемых вентилей – это незначительное прямое падение напряжения (до 0,4 В) в момент перехода и высокое время срабатывания.

Однако упомянутая величина падения напряжения обладает узким диапазоном прикладываемого напряжения – не более 60 В. И сама эта величина мала, что задаёт достаточно узкий спектр применения данных диодов. Если напряжение превысит указанную величину, барьерный эффект исчезает, и диод начинает работать в режиме обычного выпрямительного диода. Обратное напряжение для большинства из них не выходит за рамки 250 В, однако существуют образцы с величиной обратного напряжения 1,2 кВ.

При проектировании электрических схем проектировщики частенько на принципиальных схемах диод Шоттки не выделяют графически, однако в спецификации к заказу указывают на его использование, прописывая в типе

Поэтому при заказе оборудования на это нужно обращать пристальное внимание

Диоды Шоттки в источниках питания

В компьютерных блоках питания очень часто расположены вентили Шоттки. Пятивольтовое напряжение обеспечивает серьёзный ток в десятки ампер, что для низковольтных систем питания является рекордом. Для этих блоков питания и применяют вентили Шоттки. В основном, используются сдвоенные диоды с единым катодом. Ни один качественный современный питающий блок компьютеров не обходится без такой сборки.

Диагноз. «Перегоревший» питающий блок электронного устройства чаще всего означает необходимость замены сгоревшей сборки Шоттки. Причины неисправности всего две: увеличенный ток утечки и электрический пробой. При наступлении описанных состояний электрическое питание на компьютер перестаёт подаваться. Защитные механизмы сработали. Рассмотрим, как это происходит.

Напряжение на входе компьютера отсутствует на постоянной основе. Блок питания полностью заблокирован вшитой в компьютер защитой.

После ремонта блока питания, связанного с заменой сдвоенных диодов Шоттки, необходимо «прозвонить» и транзисторы. При обратной процедуре диоды также требуют проверки. Особенно это правило актуально, если причиной ремонта стала утечка.

Технические характеристики in4007

Перечислим основные параметры для всей серии (информация взята с официального даташита производителя). Начнем с VRM (reverse voltage max) — допустимой величины обратного напряжения 1n400x (здесь и далее последняя цифра модели соответствует порядковому номеру в списке):

  1. 50 В;
  2. 100 В;
  3. 200 В;
  4. 500 В;
  5. 600 В;
  6. 800 В;
  7. 1000 В.

Допустимое RMS (среднеквадратическая величина):

  1. 35 В;
  2. 70 В;
  3. 140 В;
  4. 280 В;
  5. 420 В;
  6. 560 В;
  7. 700 В.

Пиковое значение Vdc:

  1. 50 В;
  2. 100 В;
  3. 200 В;
  4. 400 В;
  5. 600 В;
  6. 800 В;
  7. 1000 В.

Другие технические параметры:

  • Максимальное значение выпрямленного тока при работе в штатном режиме и температуре элемента 50 °С – 1 Ампер.
  • Допустимая величина тока при импульсе длительностью до 8 мсек – 30 Ампер.
  • Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1-го Вольта.
  • Пиковая величина обратного тока при штатном напряжении, при температуре элемента 30 °С – 5 мА, 90 °С – 50 мА.
  • Уровень емкости перехода – 15 пФ (значение приводится для постоянного напряжения 4,00 Вольта и частоты 1 МГц).
  • Уровень типичного теплового сопротивления – 50°С/Вт.
  • Максимальный уровень рабочей частоты – 1 МГц.
  • Границы диапазона рабочей температуры от -50 до 125 °С.
  • Быстродействие (стандартное время восстановления) более 500 нс;
  • Скорость обратного восстановления – 2 мс.
  • Допустимая температура хранения от -50 до 125 °С.
  • Вес элемента в корпусе в пластиковом корпусе D0-41 в пределах 0,33-0,35 грамм, для D0-214 – не более 0,3 г.

Миниатюризация

С развитием микроэлектроники стали широко применяться специальные микросхемы, однокристальные микропроцессоры. Все это не исключает использования навесных элементов. Однако если для этой цели использовать радиоэлементы обычных размеров, то это сведет на нет всю идею миниатюризации в целом. Поэтому были разработаны бескорпусные элементы – smd компоненты, которые в 10 и более раз меньше обычных деталей. ВАХ таких компонентов ничем не отличается от ВАХ обычных приборов, а их уменьшенные размеры позволяют использовать такие запчасти в различных микросборках.

Компоненты smd имеют несколько типоразмеров. Для ручной пайки подходят smd размера 1206. Они имеют размер 3,2 на 1,6 мм, что позволяет их впаивать самостоятельно. Другие элементы smd более миниатюрные, собираются на заводе специальным оборудованием, и самому, в домашних условиях, их паять невозможно.

Принцип работы smd компонента также не отличается от его большого аналога, и если, к примеру, рассматривать ВАХ диода, то она в одинаковой степени будет подходить для полупроводников любого размера. По току изготавливаются от 1 до 10 ампер. Маркировка на корпусе часто состоит из цифрового кода, расшифровка которого приводится в специальных таблицах. Протестировать на пригодность их можно тестером, как и большие аналоги.

Кремниевый диод и его ВАХ

Кроме шоттки, большой популярностью на данный момент пользуются кремниевые полупроводники. Для кремниевого типа диода вольт-амперная характеристика выгляди следующим образом.

ВАХ кремниевого и германиевого диода

Для таких полупроводников данная характеристика начинается примерно со значения 0,5-0,7 Вольт. Очень часто кремниевые полупроводники сравнивают с германиевыми. Если температуры окружающей среды равны, то оба устройства будут демонстрировать ширину запрещённой зоны. При этом кремниевый элемент будут иметь меньший прямой ток, чем из германия. Это же правило касается и обратного тока. Поэтому у германиевых полупроводников обычно сразу наступает тепловой пробой, если имеются обратное большое напряжение. В итоге, при наличии одинаковой температуры и прямого напряжения, потенциальный барьер у кремниевых полупроводников будет выше, а ток инжекции ниже.

Особенности применения

Рассматривая характеристики диода 1n5819, нужно уделить внимание его эксплуатационным особенностям и ограничениям, которые накладывает конструкция. Модель часто используют как шток для шунтирования выводов маломощных транзисторных устройств

В тех электросхемах, где существует риск повышения обратного показателя напряжения, по сравнению с отмеченным в техническом описании, ставить такие барьерные диоды не стоит. При установке в такую схему они вскоре становятся непригодными к дальнейшей эксплуатации. Варианты 1n5818 и 1n5817 еще более требовательны к обратному напряжению: первую модель допускается устанавливать только в условиях, когда параметр не превышает 30 вольт, а для второй он должен быть не выше 20 вольт.

Используются детали серии диодов 1n5817-1n5819 в следующих областях:

  • зарядных устройствах для аккумуляторных батареек;
  • импульсных блоках питания разных видов;
  • для приема альфа,- и бета-излучения;
  • для шунтирования транзисторных приборов;
  • в выпрямляющих устройствах высокой частоты;
  • в производстве солнечных батареек;
  • в распознавателях нейтронных лучей.

Важно! Хотя эти детали обладают значительным температурным диапазоном эксплуатации и могут выдерживать значения до 125 градусов Цельсия, при монтаже нужно позаботиться об отведении избыточной теплоты от пластикового корпуса элемента. Очень высокая температура способна вызвать бесконтрольное повышение обратного тока, что весьма опасно, так как влечет за собой распад перехода либо его пробивание

Полярность диодов 1N5817

Очень важными моментами для монтажа любых компонентов печатной платы являются правильное определение и соблюдение полярности. С обозреваемой моделью диода в этом плане все просто – сторону корпуса, где располагается вывод катода, снабжают полосой другого цвета (зачастую светлого), оборачивающейся вокруг корпуса. Анодный вывод никак специально не помечают. На остальной части корпуса наносят лаконичную маркировку тем же красящим составом, каким выполнена полоса.

Монтаж диода 1N5817 на плату

Монтаж компонентов диодной серии 1n5817-1n5819 реализуется посредством припаивания с использованием технологии ТНТ. В этом случае выводы устанавливаются в специально подготовленные на плате дырочки. Сам корпус может помещаться как параллельно поверхности, так и перпендикулярно. Что касается максимального значения температуры, оно не должно превышать +250 градусов Цельсия, время его воздействия допускается не больше, чем 10 секунд. Пониженная и повышенная средовые температуры тоже имеют ограничения: не меньше -65 и не больше +150 градусов, соответственно.

Закрытый диод Шоттки

Диодный элемент считается закрытым в ситуации блокировки им прохождения тока. В некоторых случаях такая установка диода практикуется целенаправленно. Достоверно оценить, насколько хорошо элемент проводит электроток, можно, воспользовавшись измерительным прибором (амперметром или мультиметром) и узнав величину проходящего тока.


Открытый и закрытый диоды

Открытый диод Шоттки

На схемах диодные элементы обозначаются как стрелки, демонстрирующие направление прохождения тока в ситуации открытости диода. В нормальных условиях эта ситуация создается подсоединением анода к положительному полюсу источника тока (или напряжения), а катода – к отрицательному. Помимо этого, обязательно, чтобы напряжение превышало порог, при котором элемент начинает открываться (около 0,5 В). Проверить прохождение можно, замерив ток измерительным прибором. Косвенным показателем может быть напряжение – результаты измерения должны превышать порог и отвечать прямому соединению.

Устройство диода Шоттки 1N5817

Используемые для производства диодов корпусы-цилиндрики принадлежат к типажу DO-41. Сделаны они из литой пластмассы, с боковых сторон (донец) цилиндра помещаются луженые стержневые выводные элементы, обладающие поляризацией. Делают эти стержни из проволоки. В отношении горючести диодные тела проходят по категории UL 94 со спецификацией V-0. Это обозначает, что завершение горения происходит по истечении 10 секунд.

ВАХ и выпрямительный диод

В завершении хотелось бы рассмотреть данную характеристику для выпрямительного диода. Выпрямительный диод – одна из разновидностей полупроводника, который применятся для преобразования переменного в постоянный ток.

ВАХ для выпрямительного диода

На схеме показана экспериментальная ВАХ и теоретическая (пунктирная линия). Как видим, они не совпадают. Причина этого кроется в том, для теоретических расчетов не учитывались некоторые факторы:

  • наличие омического сопротивления базовой и эмиттерной областей у кристалла;
  • его выводов и контактов;
  • наличие возможности токов утечки по кристальной поверхности;
  • протекание процессов рекомбинации и генерации в переходе для носителей;
  • различные типы пробоев и т. д.

Все эти факторы могут оказывать различное влияние, приводя к отливающейся от теоретической реальной вольт-амперной характеристики. Причем значительное влияние на внешний вид графика в данной ситуации оказывает температура окружающей среды. ВАХ для выпрямительного диода демонстрирует высокую проводимость устройства в момент приложения к нему напряжения в прямом направлении. В обратном же направлении наблюдается низкая проводимость. В такой ситуации ток через элемент практически не течет в обратном направлении. Но это происходит только при определенных параметрах обратного напряжения. Если его превысить, то на графике видно лавинообразное повышение тока в обратном направлении.

Работа в ИБП

Подобные элементы очень широко используются в импульсных схемах, в приборах для стабилизации напряжения, а также в блоках питания. Преимущественно выбираются сдвоенные элементы, имеющие в одном корпусе общий катод.

Использование в ИБП сдвоенного диода Шоттки с общим катодом является признаком высокого качества и надежности блока питания.

При этом сгоревший элемент относится к частым и типовым неисправностям импульсного устройства. Нерабочее состояние возникает при:

  • утечке на корпус;
  • электроприборе.

Встроенная защита приводит к блокировке ИБП в обоих случаях. При утечке возможно присутствие незначительных нестабильных пульсаций напряжения на выходе, а также слабые «подергивания» вентилятора. В случае пробоя напряжения в блоке питания полностью исключены. Так можно определить вероятную причину нерабочего состояния диода Шоттки, но для окончательного решения понадобится диагностика.

Для диагностики следует выполнить шаги:

  1. Выпаять элемент и схемы.
  2. Осмотреть на предмет механических повреждений, присутствия следов разрушительных химических реакций.
  3. Выполнить проверку мультиметром.


Проверка мультиметром

Отличие процедуры от диагностики обычных диодов заключается в необходимости демонтажа сборки или элемента, иначе проверить его состояние будет очень сложно. Утечку диагностировать сложнее. При использовании типичного мультиметра может отображаться полная работоспособность элемента при работе прибора в режиме «диод». Потому лучше устанавливать режим «омметр» и заменить элемент при демонстрации сопротивления. Показатель 5 кОм не устанавливает точно неисправность диода, но лучше считать его подозрительным и выполнить замену. Доступная стоимость диодов Шоттки позволяет сделать это практически в любой момент без особых трат.

Особенности

Для производства ss14 диодов используются прямоугольные корпусы класса SMA. Буквы SS в названии изделия обозначают следующее: первая – поверхностный (surface) монтаж, вторая – наличие барьера Шоттки. Выводы изготавливаются из латуни, обработанной лужением. На корпусе отмечается катодная сторона, при этом разные фирмы-изготовители обозначают ее по-разному (точка, полоска определенного цвета, выемка). Также некоторые компании сокращают обозначение модели на корпусе до двухзначного – S4. Компоненты обладают очень малой массой – каждая единица весит не более 0,064 граммов. Миниатюрность и особенности монтажа на плату являются выигрышными с точки зрения производственных процессов, но затрудняют проведение тестирования – для этого мультиметр приходится оснащать специальной конструкцией.


Габариты smd-детали Шоттки

Важно! На графических представлениях электросхем такой элемент может обозначаться стандартно для диодов или иметь некоторые дополнительные знаки. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах


Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах

Название класса диодов связано с именем немецкого физика Вальтера Германа Шоттки, которому принадлежит первое описание перехода между металлической поверхностью и полупроводниковым материалом. В рассматриваемых изделиях этот переход создается через непосредственный контакт этих двух материалов. Типичная P – N реализация, задействующая явление электронно-дырочной проводимости, в модели SS14 не используется. Электроток создается собственно электронами. В разных моделях изделий Шоттки могут быть применены серебряные, золотые или платиновые проводники. Полупроводниковый компонент может быть кремниевым или изготовленным из арсенида галлия.

Преимуществами использования таких деталей являются значительное быстродействие и небольшое сопротивление при прямой установке элемента, что минимизирует снижение напряжения на нем. Это дает возможность монтировать эти диоды в устройства импульсного типа. Кроме того, рабочая переходная зона обладает малой электроемкостью, что позволяет использовать данные элементы в высокочастотных установках. Есть у диодов и слабые стороны: они обладают малой устойчивостью к ситуациям превышения наибольшего обратного напряжения, нагревание влечет за собой внезапный рост обратного электротока. Данные особенности связаны с устройством диодных компонентов.

Диоды Шоттки: описание, принцип работы, схема, основные параметры, применение, характеристики

В конце 30-х годов XX века немецкий физик Вальтер Шоттки обнаружил, что внешнее электрическое поле заставляет свободные электроны покидать зону проводимости и в буквальном смысле выходить из твёрдого тела. Данная квантовая зависимость впоследствии была названа именем её первооткрывателя и теперь известна, как эффект Шоттки.

Несмотря на то, что открытие германского учёного относится к области теоретической физики, оно находит применение в практической радиотехнике и лежит в основе функциональности таких радиокомпонентов, как диоды Шоттки. Их отличие от обычных электрических вентилей заключается в отсутствии классического полупроводникового p-n-перехода. Его роль играет контакт между полупроводником и металлом.

Металл и полупроводник: особенности контакта.

В контактной области полупроводниковых и металлических материалов эффект Шоттки приводит к образованию в полупроводнике слоя, сильно обеднённого электронами. Он обладает вентильными свойствами, присущими полупроводниковому p-n-переходу. Эта зона представляет собой преграду для носителей заряда, поэтому данные радиокомпоненты часто называют диодами с барьером Шоттки.

Элементы отличаются от обычных полупроводниковых вентилей следующими качествами:

  1. пониженное падение напряжения при прямом смещении;
  2. незначительная собственная ёмкость;
  3. малый обратный ток;
  4. низкое допустимое обратное напряжение.

При прямом смещении разность потенциалов на диоде Шоттки не превышает 0,5 В, тогда как на обычном выпрямительном вентиле падение напряжения составляет около 2-3 В. Это объясняется небольшим сопротивлением переходного участка между полупроводником и металлом.

Хорошие частотные характеристики диодов Шоттки обусловлены отсутствием в переходной зоне неосновных носителей заряда. Из-за этого в контактной области не протекают обычные для чисто полупроводникового p-n-перехода процессы диффузии и рекомбинации дырок и электронов. Следовательно, собственная ёмкость этого слоя стремится к нулю. Данное свойство делает диоды с барьером Шоттки предпочтительными для использования в высоко- и сверхвысокочастотных схемах, а также аппаратуре с импульсными режимами работы – всевозможных цифровых устройствах, системах управления электроникой и импульсных блоках питания.

Низковольтные диоды.

Особенность диодов Шоттки состоит в том, что они являются низковольтными. Если приложенная разность потенциалов превышает некоторый допустимый уровень, то в соответствии с квантовыми законами происходит пробой, который в обычном полупроводниковом радиокомпоненте может быть туннельным, лавинным или тепловым. После первых двух диод восстанавливается и продолжает исправно работать. Тепловой пробой означает фатальную поломку.

В диодах с барьером Шоттки пробой всегда бывает только тепловым. Такова особенность металло-полупроводникового перехода. При большом обратном смещении элемент выходит из строя и нуждается в замене. Этим, кстати, объясняется сильная чувствительность диодов Шоттки к статическому электричеству – при их монтаже и обслуживании радиоаппаратуры с этими элементами необходимо заземлять спецодежду и инструменты.

Однако чувствительность этих радиокомпонентов не всегда является их недостатком. Например, благодаря этой характеристике диоды с барьером Шоттки используются в особо чувствительных гетеродинах, которые получают способность обрабатывать радиосигналы очень малой мощности.

Основные параметры.

  1. Максимальное постоянное обратное напряжение;
  2. Максимальное импульсное обратное напряжение;
  3. Максимальный (средний) прямой ток;
  4. Максимальный импульсный прямой ток;
  5. Постоянное прямое напряжение на диоде при заданном прямом токе через него;
  6. Обратный ток диода при предельном обратном напряжении;
  7. Максимальная рабочая частота диода;
  8. Время обратного восстановления;
  9. Общая емкость диода.

Производство диодов Шоттки.

В качестве полупроводниковой составляющей используются стандартные материалы – кремний, германий и арсенид галлия. На них в процессе изготовления радиокомпонентов напыляются такие металлы, как золото, серебро, палладий, вольфрам. Именно эти элементы таблицы Менделеева обеспечивают достаточно высокий потенциальный барьер, определяющий функциональность диодов Шоттки.

Германиевые радиокомпоненты показывают высокую устойчивость к изменению температурного режима, поэтому данный материал чаще кремния и арсенида галлия используется при производстве диодов для мощных схем питания. Зато кремниевые и галлиевые элементы демонстрируют лучшие частотные параметры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
