SHOCK:

Получение переменного тока из постоянного??? ?

Какие необходимы параметры?

И ты думаешь вот так всё просто? Взял контур и получил переменку?

Вот одна из схем преобразователя

Преобразователь напряжения на тиристорах

Описываемое устройство предназначено для преобразования постоянного напряжения 12 В в переменное 200-500 В и может отдать в нагрузку мощность до 500 Вт. Схема преобразователя представлена на рисунке. Частота выходного переменного напряжения определяется частотой импульсов автогенератора, выполненного на транзисторах Т1 и Т2. Этими импульсами через трансформатор Тр1 управляются тиристорные ключи Д1 и Д2, которые попеременно подключают к источнику постоянного напряжения то одну, то другую половины первичной обмотки трансформатора Тр2. К выводам 4-5 трансформатора Тр2 подключается нагрузка.

И подобных схем множество….

KERK:

Только из пассивных элементов (R,C) переменки из постоянки не получить.

марат маратов:

Посмотри «Качер» Бровина.

навигатор:

В каждом автомагазине НЫНе… с ДЕСЯТОК моделей инвертеров… от 100 Вт до 1000….Я все лето почти-живу в отрыве от ЦИВИЛИЗАЦии, без стационарного электроснабжения…. все электроприборы-через инверторЫ питаю …скоро наверное и СУП буду варить на мобильной ЭЛЕКТРОплитке….

Kostyan Master:

при помощи мультивибратора если нужен ток для преобразователя

Releboy:

1) Преобразователь переменного тока в постоянный называется выпрямитель 2) Преобразователь постоянного тока в переменный называется инвертор Если с первым преобразованием проблем нет и достаточно использовать любые вентили (диоды и тиристоры) , которые будут или сами, или по команде управления открываться, то со вторым преобразованием все намного сложнее. Я тебе высылаю книгу где все подробно расжевано и про инверторы и про выпрямители от простых до самых сложных. Там есть и вся информация про параллельные и последовательные инверторы с коммутирующими контурами (то, про что ты спрашиваешь) от расчета до моделирования. Книга Б. Бедфорд и Р. Хофт «Теория автономных инверторов»

Андрей Б:

двигатель постоянного тока соединить с генератором переменного. Получается электромашинный преобразователь.

Travka BS:

В розетку трансформатор понижающий на нужный тебе ток воткни. Ток это опасно

Николай Голубцов:

Я конечно извиняюсь, но это очень похоже на заряд высоковольтных конденсаторов вспышек, поэтому 1. Найти старую батареечную вспышку и 2. Еще раз извиняюсь Яндекс картинки — схемы вспышек на батарейках Источник первичного питания: 6 щелочных элементов Varta – суммарное напряжение 9в, ток при КЗ 11А. Транзистор – КТ805АМ в пластиковом корпусе установленный на радиатор. Трансформатор – на Ш — образном ферритовом сердечнике, первичная обмотка – 12 витков, вторичная – 340 витков проводом 0,2 ПЭЛ, обмотка ОС – 4 витка. Потребляемый ток – 800мА, максимальный выходной ток при КЗ — 30мА. Выходное напряжение при ХХ – 1500в, при нагрузке – 100в (недобор напряжения вызван недостаточной емкостью конденсатора в цепи ОС) . Эффективная выходная мощность (на основе оценки скорости заряда батареи конденсаторов от сетевого блока питания с выходной мощностью 7Вт и времени заряда конденсаторов от преобразователя напряжения) составляет примерно 0,25 Вт,

rrr:

без транса ты хрен чё умножишь. а колебания обчный мультивибратор …хошь на транзисторах, хошь на логике

asdf:

если надо, чтобы КПД был «достаточно высокий», то придётся делать на трансформаторах. . Иначе — плохо. Вообще все эти схемы и способы давно проверены жизнью и временем, и ничего нового тут никто не предложит. На транзисторах или микросхемах можно понизить напряжение. . или выпрямить. А чтоб повысить — выгодней всего на трансе. . Вообще можно взять готовый трансик от чего-нибудь, да приспособить к этому делу. не так это и страшно

Андрей Кузнецов:

Вариант с «Кроной», высоким кпд и без трансформатора: 1000 конденсаторов соединить параллельно, а после заряда их от «Кроны» — последовательно — будет 9000 Вольт. Пётр, мне бы тоже хотелось, чтобы зима в Сибири была покороче, а в Правительстве работали только компетентные и честные люди… .О! Покурил — пришла мыслЯ — пьезоэлемент от зажигалки тысячи полторы даст!

alex alex:

Найти у армейцев ЭМУ — два двигателя на одном валу Постоянный понятно, переменный работает как генератор регулируя ток возбуждения которого можно менять выходное напряжение Имелись агрегаты до 100 кВт Если нужен маломощный — можно взять источник питания люминисцентных ламп — есть на 12 и 24 вольта

Виды инверторов на современном рынке

Сварочные инверторы, представленные на современном рынке, можно разделить на два основных типа.

Бытовые

Такое устройство, как бытовой инвертор, предназначено для выполнения периодических сварочных работ. Стоят эти аппараты недорого, но эксплуатировать их можно время от времени, для интенсивной ежедневной работы они не предназначены. Оптимальными такие инверторы являются в том случае, если вам иногда необходимо выполнять несложные и непродолжительные сварочные работы. Большинство подобных устройств производится в Китае.

Профессиональные

Такое оборудование предназначено для ежедневного многочасового использования, его конструкция изначально рассчитана на активную эксплуатацию. Стоимость этих инверторов, естественно, достаточно велика, но она адекватна их качественным характеристикам.

На рынке также представлены полупрофессиональные инверторные устройства, находящиеся по своим техническим характеристикам и стоимости между бытовым и профессиональным оборудованием. Кроме вышеперечисленных типов, существуют универсальные устройства, которые также называют комбинированными. Универсальность их состоит в том, что с их помощью можно выполнять сварку по различным технологиям. Такое инверторное оборудование из-за своей широкой функциональности также относится к категории профессионального.

Как работает сварочный аппарат инверторного типа

Инвертор благодаря своим техническим характеристикам может применяться для выполнения сварки электродами различных типов. Отличают такой аппарат компактные размеры, а также легкий вес, что делает его очень мобильным, в отличие от тяжелых и крупногабаритных трансформаторов. Удобно и то, что такой сварочник может вырабатывать как постоянный, так и переменный ток.

Для того чтобы понять, какими преимуществами обладает инвертор, необходимо разобраться в том, как он работает. В основу работы этого аппарата, который начал приобретать массовую популярность только в начале XXI века, заложен совершенно иной принцип в сравнении с функционированием обычного сварочного трансформатора.

Принципиальная схема сварочного инвертора «Дуга-200» (нажмите для увеличения)

Переменный ток, подаваемый на инвертор из обычной электрической сети, сначала выпрямляется, проходя через диодный мост, которым оснащена электрическая схема устройства. После выпрямления уже постоянный ток поступает на силовые транзисторы, которые преобразуют его обратно в переменный, но обладающий повышенной частотой. Чтобы снизить величину напряжения высокочастотного переменного тока и получить сварочный ток требуемой силы, в электрической схеме инвертора используется трансформатор.

Поскольку понижение напряжения высокочастотного тока осуществляется не по такому принципу, как в обычном сварочном аппарате, для этого нет необходимости использовать габаритные трансформаторы, вполне достаточно компактного устройства. После понижения напряжения и увеличения силы тока до требуемой величины его подают на выходной выпрямитель, в котором он преобразуется в постоянный.

Органы управления инвертором на примере аппарата «Форсаж» (нажмите для увеличения)

Упрощенная схема работы сварочного инвертора

Таким образом, любое инверторное устройство состоит из таких конструктивных элементов, как:

выпрямитель, собранный на основе диодного моста (данный блок электрической схемы отвечает за выпрямление переменного тока, поступающего из электрической сети);
сам инвертор, являющийся генератором высокочастотных электрических импульсов (основу данного блока составляют транзисторы, открывающиеся и закрывающиеся с высокой частотой);
понижающий трансформатор, который решает задачу понижения высокочастотного напряжения и, соответственно, увеличения силы сварочного тока;
выпрямитель выходного тока, обладающего высокой частотой (такой выпрямитель, как и входной блок, собран на основе диодного моста);
специальный электронный блок, предусмотренный для управления режимами работы инверторного аппарата.

Способы получения электричества

Электроток производят с помощью таких устройств:

механические генераторы

. Состоят из двух частей: неподвижного статора и вращающегося внутри него ротора. Статор — постоянный или электрический магнит, ротор содержит обмотку из провода. При вращении ротора пересекающий его обмотку магнитный поток все время меняется, что приводит, согласно закону электромагнитной индукции, к возникновению ЭДС. Ротор приводится во вращение внешней силой: двигателем (автомобиль), потоком воды (гидроэлектростанция), давлением пара (атомные и тепловые электростанции), ветром и т.д. Ток на выходе генератора будет переменным. Для получения постоянного требуется дополнительное механическое устройство — коллектор;
гальванические элементы (ГЭ) и аккумуляторы. Превращают в электричество химическую энергию за счет окислительно-восстановительной реакции. Простейший ГЭ: медная и цинковая пластины, погруженные, соответственно, в растворы сернокислой меди и сульфата цинка, изолированные друг от друга пористой перегородкой (элемент Якоби-Даниэля). В результате окисления каждый атом цинка на цинковой пластине (анод) отдает 2 электрона, переходящие по электрической цепи на медную пластину (катод) и восстанавливающие на нем положительно заряженные ионы меди. ГЭ называют первичными химическими источниками тока (ХИТ). Аккумуляторы — вторичные ХИТ. Принцип работы схож, но химическую энергию им сначала нужно сообщить, подключив систему к источнику тока. Заряжать и разряжать аккумулятор можно многократно, тогда как ГЭ используется только один раз;
фотоэлементы. Действие основано на способности полупроводников генерировать ток при облучении светом. В этом можно убедиться, срезав верхнюю часть корпуса транзистора и поместив его под солнечные лучи: на выводах прибора мультиметр покажет напряжение;
термоэлементы. Действие основано на эффекте Зеебека: в замкнутой цепи из двух проводов, выполненных из разных металлов, при нагревании одной из двух зон контакта между ними возникает ЭДС. Такие цепи называют термопарами и в основном применяют в качестве термодатчиков. К примеру, для измерения температур от +00С до +1000С применяют пару медь – константан, в диапазоне +1000С – +6000С — серебро и константан.

Из всех перечисленных источников только механический генератор дает переменный ток. Если же ток поступает от аккумулятора, например, установленного в источнике бесперебойного питания (ИБП), его из постоянного превращают в переменный.

Достоинства и недостатки инверторов

Высокая популярность инверторов объясняется целым рядом достоинств, которыми они обладают.

Инверторы отличаются высокой мощностью и широким диапазоном регулирования сварочного тока.
— Даже при выполнении работ специалистом не слишком высокой квалификации инверторные устройства позволяют получать сварные швы высокого качества, надежности и привлекательного внешнего вида.
Инверторы отличаются компактными размерами и незначительным весом.
— Устройства данного типа имеют высокий КПД и, как следствие, экономно потребляют электрическую энергию.
Расплавленный металл в процессе выполнения сварки инвертором разбрызгивается очень незначительно, что способствует экономии расходных материалов и формированию аккуратных сварных швов.
Неоспорима универсальность инверторных аппаратов, благодаря чему их можно использовать для выполнения сварки по разным технологиям.

Есть у инверторов и недостатки, к наиболее значимым из которых относятся следующие.

Инверторы стоят довольно дорого, если сравнивать их с обычными сварочными трансформаторами.
В случае выхода из строя инверторные устройства очень дороги в обслуживании.
Инверторы, основу конструкции которых составляют сложные электронные схемы, очень критично реагируют на пыль, повышенную влажность и низкие температуры. Именно поэтому область использования таких устройств достаточно сильно ограничена. Для их безаварийной работы необходимо создавать специальные условия и уделять их техническому обслуживанию достаточно много времени (чистка от пыли и др.).
В комплекте с инверторными устройствами могут быть использованы провода, длина которых не превышает 2,5 метров. Такие короткие провода также относятся к факторам, серьезно ограничивающим область применения инверторов.

Технические характеристики инверторных устройств

Важнейшей характеристикой любого сварочного аппарата (и инвертор не является исключением) считается сила тока, которую позволяет получить такое оборудование. Данный параметр оказывает влияние на то, какой толщины детали вы сможете варить при помощи инверторного устройства. Нет смысла переплачивать за мощный аппарат, если использовать его вы планируете только для сварки нетолстых деталей из черного металла.

Зависимость сварочного тока и используемых электородов от толщины металла

Важным параметром является не только максимальное значение сварочного тока, но и его минимальное значение. На минимальной силе тока выполняют сварку тонколистового металла. Необходимо также учитывать и то, каким образом регулируется сварочный ток – по ступенчатой или плавной схеме. Регулировка тока по плавной схеме, естественно, является более удобной.

На легкость зажигания сварочной дуги оказывает ключевое влияние такой параметр, как напряжение холостого хода. Чем оно выше, тем легче будет зажигаться дуга.

Тип электрического тока, которым питается инверторное устройство, – еще один параметр, который следует обязательно учитывать. На современном рынке представлены инверторы, которые могут работать от сети электрического тока с напряжением 220 и 380 В. Естественно, что для бытового использования целесообразнее выбирать оборудование, работающее от сети с напряжением 220 В.

Схемы преобразователей

Инверторы классифицируются по принципу работы, форме и схеме.

Принцип действия

По данному признаку устройства делятся на два типа: автономные и инверторы, ведомые сетью.

Автономные делятся на несколько подгрупп, объединяющих инверторы:

напряжения (ИН): устанавливаются в большинстве ИБП;
тока;
резонансные.

Инверторы, ведомые сетью иначе называются зависимыми. Применяются, к примеру, в качестве силовых преобразователей на электровозах.

Схемы

Существует несколько основных схем инверторов:

мостовой ИН без трансформатора. Применяется в ИБП мощностью свыше 500 ВА и в различных устройствах, рассчитанных на 220 или 380 В;
ИН с нулевым выводом трансформатора. Применяется в ИБП мощностью 250-500 ВА, в установках напряжением 12 или 24 В и мобильных радиопередатчиках;
мостовой ИН с трансформатором. Используется в ИБП ответственных объектов с потребляемой мощностью от нескольких кВА до десятков.

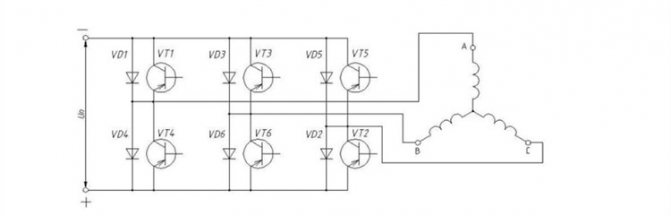

Принципиальная схема преобразователя

Форма

По форме выходного напряжения инверторы делятся на:

ИН с прямоугольным выходным сигналом. С целью обеспечить требуемую пропорциональность Uвых. управляющая схема варьирует относительную длительность импульсов ключами либо сдвигает по фазе сигналы управления противофазных групп ключей (зависит от конструктивных особенностей переключающего модуля);
ИН со ступенчатым выходным напряжением. Обрабатывают входной сигнал в два этапа: путем высокочастотного преобразования формируется однополярный ступенчатый сигнал, близкий к синусоиде с уменьшенным вдвое периодом, а при помощи мостового преобразователя он превращается в разнополярный с требуемым периодом;
ИН с синусоидальным выходным напряжением. Входной постоянный ток также обрабатывается в 2 этапа: путем высокочастотного преобразования формируется постоянное напряжение, почти равное амплитуде требуемого переменного напряжения, а затем мостовым инвертором, действующим по принципу многократной широтно-импульсной модуляции.

Полученное постоянное напряжение преобразуется в близкое к синусоидальному переменное.

Классификация

Постоянный и переменный ток

Если заряженные частицы движутся внутри макроскопических тел относительно той или иной среды, то такой ток называют электрический »ток проводимости». Если движутся макроскопические заряженные тела (например, заряженные капли дождя), то этот ток называют »конвекционным».

Токи различают на постоянный и переменный. Также существуют всевозможные разновидности переменного тока. При определении видов тока слово «электрический» опускают.

Постоянный ток — ток, направление и величина которого не меняются во времени. Может быть пульсирующий, например выпрямленный переменный, который является однонаправленным.
Переменный ток — электрический ток, изменяющийся во времени. Под переменным током понимают любой ток, не являющийся постоянным.
Периодический ток — электрический ток, мгновенные значения которого повторяются через равные интервалы времени в неизменной последовательности.
Синусоидальный ток — периодический электрический ток, являющийся синусоидальной функцией времени. Среди переменных токов основным является ток, величина которого изменяется по синусоидальному закону. Любой периодический несинусоидальный ток может быть представлен в виде комбинации синусоидальных гармонических составляющих (гармоник), имеющих соответствующие амплитуды, часто́ты и начальные фазы. В этом случае Электростатический потенциал каждого конца проводника изменяется по отношению к потенциалу другого конца проводника попеременно с положительного на отрицательный и наоборот, проходя при этом через все промежуточные потенциалы (включая и нулевой потенциал). В результате возникает ток, непрерывно изменяющий направление: при движении в одном направлении он возрастает, достигая максимума, именуемого амплитудным значением, затем спадает, на какой-то момент становится равным нулю, потом вновь возрастает, но уже в другом направлении и также достигает максимального значения, спадает, чтобы затем вновь пройти через ноль, после чего цикл всех изменений возобновляется.
Квазистационарный ток — относительно медленно изменяющийся переменный ток, для мгновенных значений которого с достаточной точностью выполняются законы постоянных токов. Этими законами являются закон Ома, правила Кирхгофа и другие. Квазистационарный ток, так же как и постоянный ток, имеет одинаковую силу тока во всех сечениях неразветвлённой цепи. При расчёте цепей квазистационарного тока из-за возникающей э. д. с. индукции ёмкости и индуктивности учитываются как сосредоточенные параметры. Квазистационарными являются обычные промышленные токи, кроме токов в линиях дальних передач, в которых условие квазистационарности вдоль линии не выполняется.
Ток высокой частоты — переменный ток, (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми такие явления, которые являются либо полезными, определяющими его применение, либо вредными, против которых принимаются необходимые меры, как излучение электромагнитных волн и скин-эффект. Кроме того, если длина волны излучения переменного тока становится сравнимой с размерами элементов электрической цепи, то нарушается условие квазистационарности, что требует особых подходов к расчёту и проектированию таких цепей.
Пульсирующий ток — это периодический электрический ток, среднее значение которого за период отлично от нуля.
Однонаправленный ток — это электрический ток, не изменяющий своего направления.

Вихревые токи

Вихревые токи Фуко

Вихревые токи ( или токи Фуко) — замкнутые электрические токи в массивном проводнике, которые возникают при изменении пронизывающего его магнитный поток, поэтому вихревые токи являются индукционными токами. Чем быстрее изменяется магнитный поток, тем сильнее вихревые токи. Вихревые токи не текут по определённым путям в проводах, а замыкаясь в проводнике образуют вихреобразные контуры.

Существование вихревых токов приводит к скин-эффекту, то есть к тому, что переменный электрический ток и магнитный поток распространяются в основном в поверхностном слое проводника. Нагрев вихревыми токами проводников приводит к потерям энергии, особенно в сердечниках катушек переменного тока. Для уменьшения потерь энергии на вихревые токи применяют деление магнитопроводов переменного тока на отдельные пластины, изолированные друг от друга и расположенные перпендикулярно направлению вихревых токов, что ограничивает возможные контуры их путей и сильно уменьшает величину этих токов. При очень высоких частотах вместо ферромагнетиков для магнитопроводов применяют магнитодиэлектрики, в которых из-за очень большого сопротивления вихревые токи практически не возникают.

Постоянный ток и его источники

У постоянного тока величина и направление не изменяются с течением времени. На современных приборах он обозначается буквами DC
— сокращением от английского Direct Current
(в дословном переводе – прямой ток). Его графическое обозначение:

Источниками постоянного тока являются батарейки и аккумуляторы. На нем работают все полупроводниковые электронные устройства: мобильные телефоны, компьютеры, телевизоры, спутниковые системы. Для питания этих устройств от сети переменного тока в их входят блоки питания. Они понижают напряжение сети до нужной величины и преобразуют переменный ток в постоянный. Зарядные устройства для аккумуляторов тоже питаются от сети переменного тока и выполняют те же функции, что и блоки питания.

Преобразователи постоянного напряжения в постоянное

Они также называются DC/DC‑конвертеры. Применяются в вычислительной аппаратуре, средствах связи, схемах управления и автоматики. Обеспечивают снижение или повышение напряжения от источника электропитания (например, аккумуляторов или гальванических элементов) до нужного для питания нагрузки значения. Некоторые модели также могут инвертировать сигнал для получения напряжения с обратной полярностью. Электросхема конвертеров обычно включает такие элементы, как входной фильтр, конденсатор, катушки индуктивности, ключевого транзистора или тиристора, диода. Управление ключом осуществляется с помощью ШИМ. Ниже представлена функциональная схема повышающего преобразователя.

В категорию DC/DC‑конвертеров входят высоковольтные преобразователи. Они используются для нагрузок с малыми потребляемыми токами, которые не требуют значительной мощности источника электропитания. К ним относятся, например, счетчики радиационных излучений, ионизаторы воздуха, аноды электроннолучевых трубок в осциллографах.

Большинство современных ДС/ДС‑преобразователей имеет гальваническую развязку. В таких устройствах входные и выходные электроцепи разделены изоляционным барьером. Это решение позволяет защитить людей и подключаемую нагрузку от аварийного повышения напряжения на входе, а также улучшает помехозащищенность конвертера.

Переменный ток и его свойства

Переменный ток циклически меняет направление и силу, характеризуется следующими параметрами:

частота. Число циклов (периодов) в секунду. Например, частота тока в сети составляет 50 Гц;
амплитуда. Максимальное отклонение напряжения и силы тока от нуля. Так, сетевое напряжение 50 раз в секунду меняет значение от -311 В до 311 В;
действующее значение

. Это напряжение или сила эквивалентного постоянного тока, то есть такого, который вызывает в проводнике такое же тепловыделение, как и данный переменный. К действующему значению прибегают с целью упрощения расчетов: работать с постоянно изменяющимися величинами крайне неудобно. Например, если в формуле записать действительное значение переменного сетевого напряжения, изменяющегося от -311 В до 311 В по синусоидальному закону, получится уравнение с тригонометрическими функциями либо комплексными числами. Гораздо проще оперировать постоянным действующим значением в 220 В;
форма. Сетевой ток, производимый механическими генераторами, имеет синусоидальную форму. На выходе инвертора она может быть остроугольной, ступенчатой и т. д.

Переменный ток уступает постоянному в следующем:

он менее качественный. Так, сварной шов получается более прочным и надежным, если сварка осуществлялась постоянным током. Качественнее работает и электроника;
при частоте в 50 Гц — более опасен. Нарушения в организме вызывает уже при силе в 50 мА, тогда как постоянный — при силе в 300 мА. Однако, с повышением частоты переменный ток становится уже не таким опасным. Так, выдающийся изобретатель Никола Тесла на публичных опытах пропускал через себя переменный ток большого напряжения (светилась зажатая в руке лампа), предварительно подняв его частоту до нескольких мегагерц;
сопротивление проводников переменному току выше, чем постоянному. Разъяснение этому будет дано ниже.

Но есть у переменного тока и полезная особенность: создаваемое им магнитное поле также является переменным, а значит, оно способно наводить в проводниках ЭДС (закон электромагнитной индукции).

Переменный ток делает возможным работу таких устройств:

трансформаторы. За счет повышения напряжения значительно сокращаются потери в линиях электропередач;
индукционные нагреватели;
дроссельные фильтры. Дроссель — катушка. Создаваемое ею переменное магнитное поле противодействует переменному току, то есть дроссель выступает в качестве сопротивления. От индуктивности катушки зависит частота тока, которому она сильнее всего противодействует. Эта особенность позволяет глушить дросселем высокочастотные помехи в сети.

Наличием переменного магнитного поля объясняется и упомянутое выше увеличение сопротивления проводника. В нем полем также наводится ЭДС, противодействующая данному переменному току. Эта ЭДС выше в центре проводника, где сконцентрированы силовые линии поля, соответственно, носители заряда вытесняются наружу (поверхностный или скин-эффект).

В итоге вместо всего сечения проводника ток пропускает только некоторая его часть, отчего и возрастает сопротивление. Еще отличие переменного тока от постоянного — способность протекать по цепи с последовательно включенным конденсатором. Для постоянного тока разрыв между обкладками непреодолим, тогда как переменный протекает почти свободно, заряжая обкладки то с одним, то с другим знаком.

Конденсатор, как и катушка, каждый раз накапливает энергию и затем возвращает ее в цепь, так что он тоже оказывает переменному току сопротивление, которое зависит от емкости конденсатора.

Обозначения на электроприборах и схемах

Часто возникает потребность в том, чтобы определить на каком токе работает устройство. Ведь подключение устройства, работающего на постоянном токе в электрическую сеть переменного тока, неминуемо приведет к неприятным последствиям: повреждению прибора, возгоранию, электрическому удару. Для этого в мире существуют общепринятые условные обозначения для таких систем и даже цветовая маркировка проводов.

Условно, на электроприборах, работающих на постоянном токе указывается одна черта, две сплошных черты или сплошная черта вместе с пунктирной, расположенные друг под другом. Также такой ток маркируется обозначением латинскими буквами DC. Электрическая изоляция проводов в системах постоянного тока для положительного провода окрашена в красный цвет, отрицательного в синий или черный цвет.

На электрических аппаратах и машинах переменный ток обозначается английской аббревиатурой AC или волнистой линией. На схемах и в описании устройств его также обозначают двумя линиями: сплошной и волнистой, расположенных друг под другом. Проводники в большинстве случаев обозначаются следующим образом: фаза – коричневым или черным цветом, ноль – синим, а заземление желто-зеленым.

Преобразование — постоянный ток — Большая Энциклопедия Нефти и Газа, статья, страница 1

Преобразование — постоянный ток

Преобразование постоянного тока в переменный в динамическом конденсаторе осуществляется за счет периодически изменяющейся емкости конденсатора при колебании одной из пластин.

Преобразование постоянного тока в переменный называется инвертированием, а устройство, выполняющее такую функцию, — инвертором.

Преобразование постоянного тока в переменный и модуляция сигналов переменного тока. Для усиления постоянного напряжения обычно используются усилители с непосредственной гальванической связью между каскадами. Существенным недостатком всех усилителей постоянного тока является дрейф нуля. Наличие дрейфа нуля и трудности непосредственного усиления малых постоянных напряжений явились причиной возникновения ряда схем усилителей с преобразованием постоянного напряжения в переменное и усилением последнего с помощью усилителя переменного тока. В качестве преобразователей применяются механические, микрофонные, электронные и другие устройства.

Преобразование постоянного тока в переменный ток осуществляется путем периодического прерывания цепи питания нагрузки. Если уровень выходного напряжения преобразователя отличается от уровня входного напряжения постоянного тока, нагрузка включается через трансформатор.

Преобразование постоянного тока в переменный и обратное преобразование.

Преобразование постоянного тока в переменный ( инвертирование) может осуществляться при помощи электрических вентилей, проводимостью которых можно управлять. Для этой цели используются тиристоры. Как было показано, выпрямитель е фазовым управлением и ведомый сетью инвертор ( инвертор, частота тока в котором соответствует частоте сети и Р0 Рин) работают одинаково и любой из этих режимов может быть осуществлен в одной и той же схеме. При работе как выпрямитель устройство передает энергию в нагрузку постоянного тока. Когда оно работает как инвертор, источник постоянного напряжения нужен, чтобы создать ток в устройстве и передать мощность на сторону переменного тока, инверторный режим наступает при а 90 ч — 180 эл. Ведомый сетью ( неавтономный) инвертор используется при реостатных испытаниях тепловозов с рекуперацией энергии. Подобные установки о каждым годом находят все большее распространение.

Преобразование постоянного тока в переменный производится конденсатором, емкость к-рого периодически изменяется ( напр.

Преобразование Постоянного тока в переменный отао вано на периодическом Изменении направления тока е нагрузке, осуществляемом управляемыми вентилями, которые играют роль переключателей, переключаемых с заданной частотой. Момент открытия каждого нентиля определяется Моментом подачи па его управляющий электрод управляющего сигнала.

Преобразование постоянного тока в переменный связано с потреблением инверторами около 0 5 ква реактивной мощности на каждый киловатт активной мощности, отданной подстанцией. На подстанции нужно установить мощные генераторы реактивной мощности, что связано с дополнительными расходами.

Преобразование постоянного тока в переменный может быть осуществлено разными методами, как электронными, так и механическими. Электронные установки, например тиратронные преобразователи и генераторы с электронными лампами, имеют определенные преимущества, а также и недостатки по сравнению с установками, имеющими вращающиеся или движущиеся части. С другой стороны, статические установки ( без движущихся частей) много более спокойны в работе, портативны и требуют меньших первоначальных затрат.

Преобразование постоянного тока в переменный возможно лишь при токе, опережающем инвертированное напряжение. Для этого в автономных инверторах используют конденсаторы.

Страницы: 1 2 3 4 5

Зависимость пульсаций напряжения от емкости конденсатора

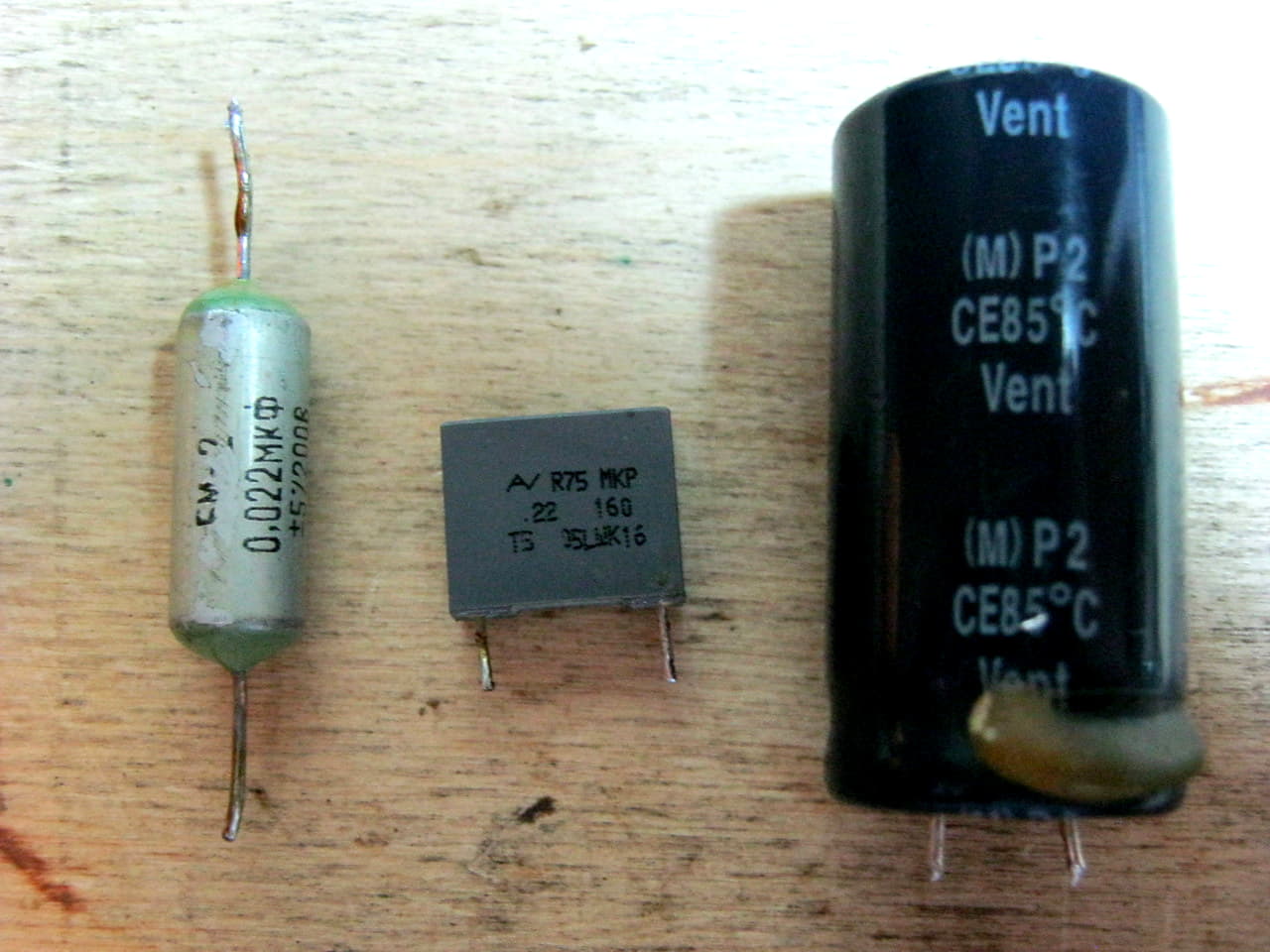

Давайте же рассмотрим на практике, зачем нам надо ставить конденсатор большой емкости. На фото ниже у нас три конденсатора различной емкости:

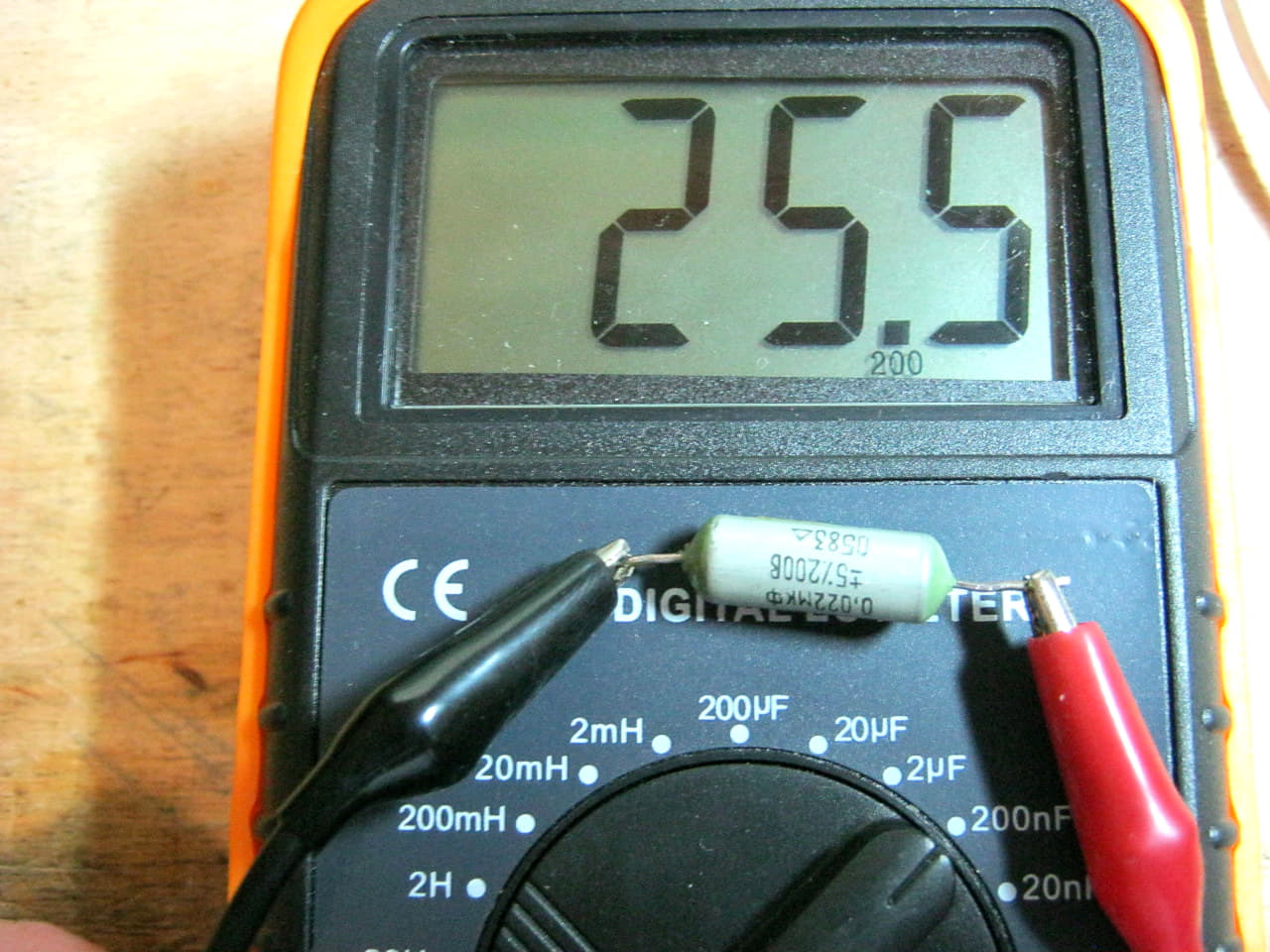

Рассмотрим первый. Замеряем его номинал с помощью нашего LC — метр. Его емкость 25,5 наноФарад или 0,025микроФарад.

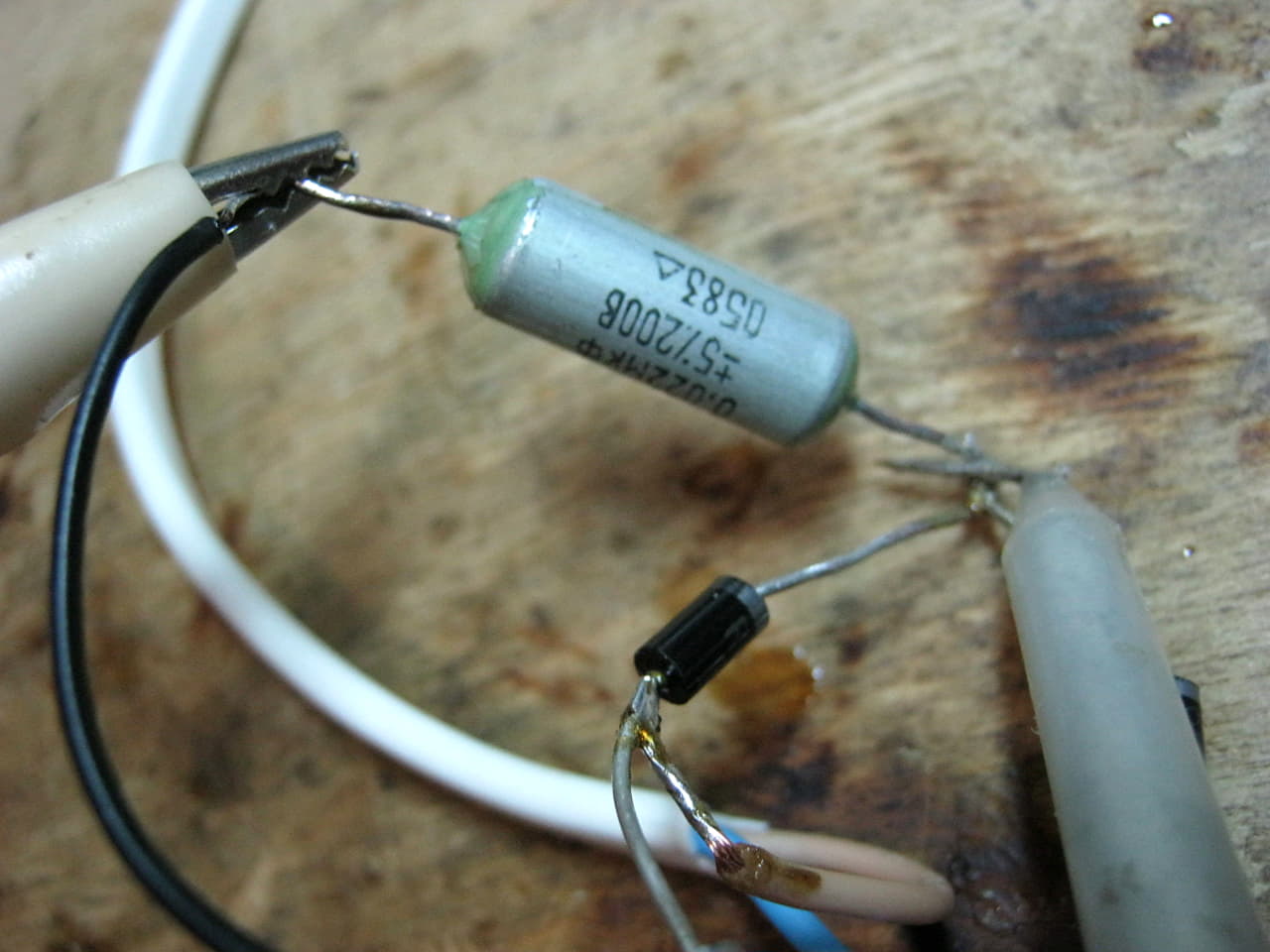

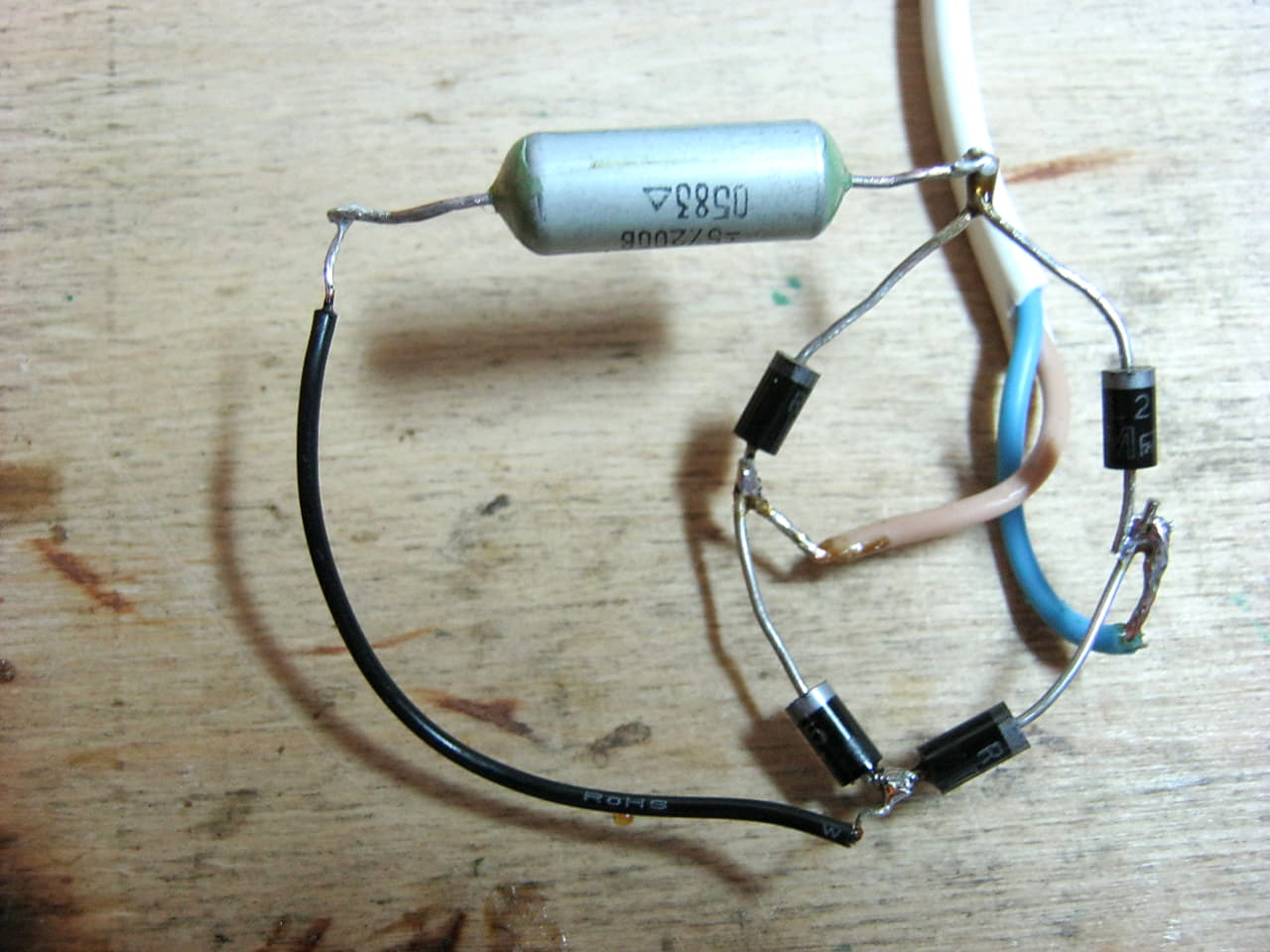

Цепляем его к диодному мосту по схеме выше

И цепляемся осциллографом:

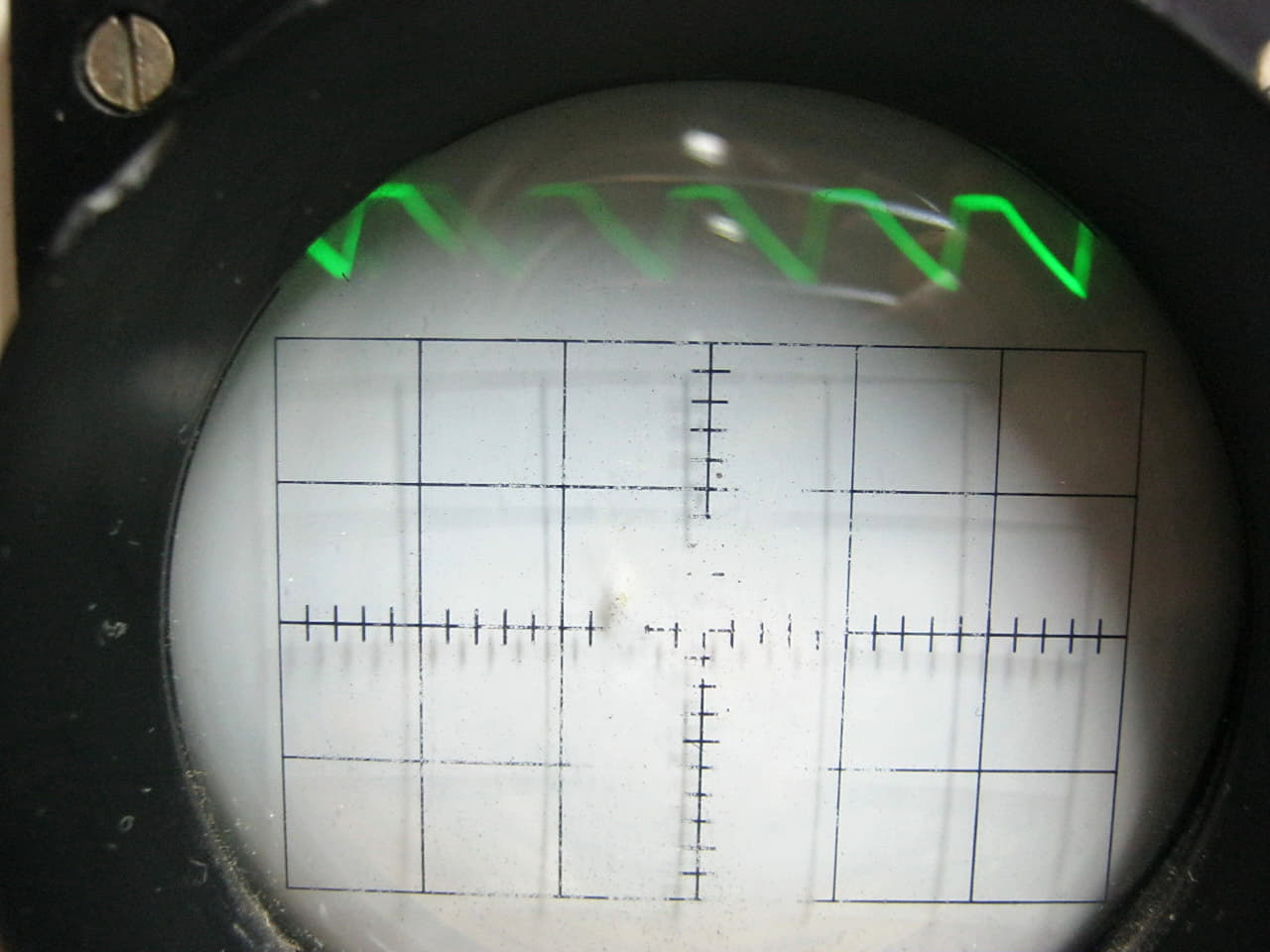

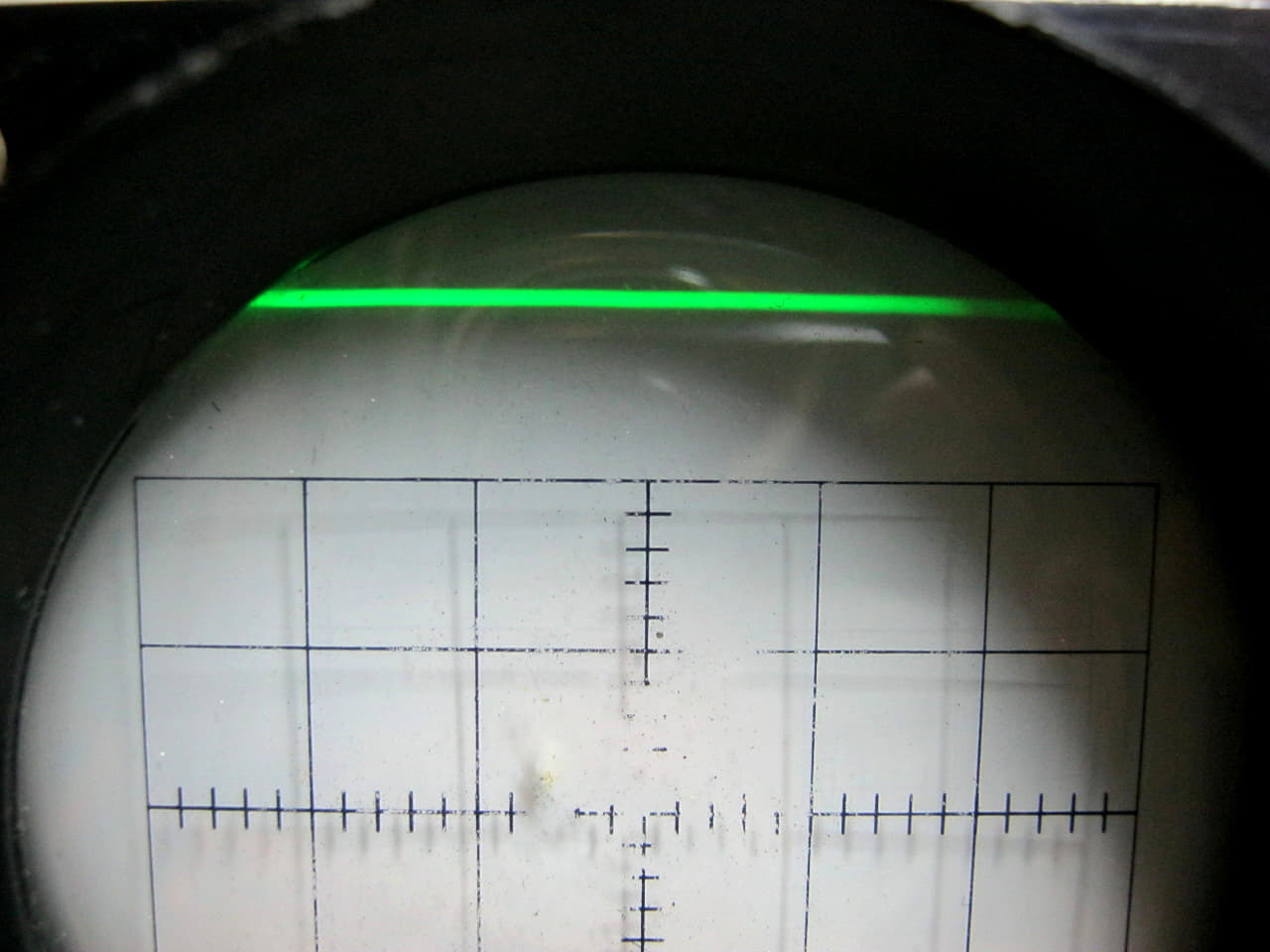

Смотрим осциллограмму:

Как вы видите, пульсации все равно остались.

Ну что же, возьмем конденсатор емкостью побольше.

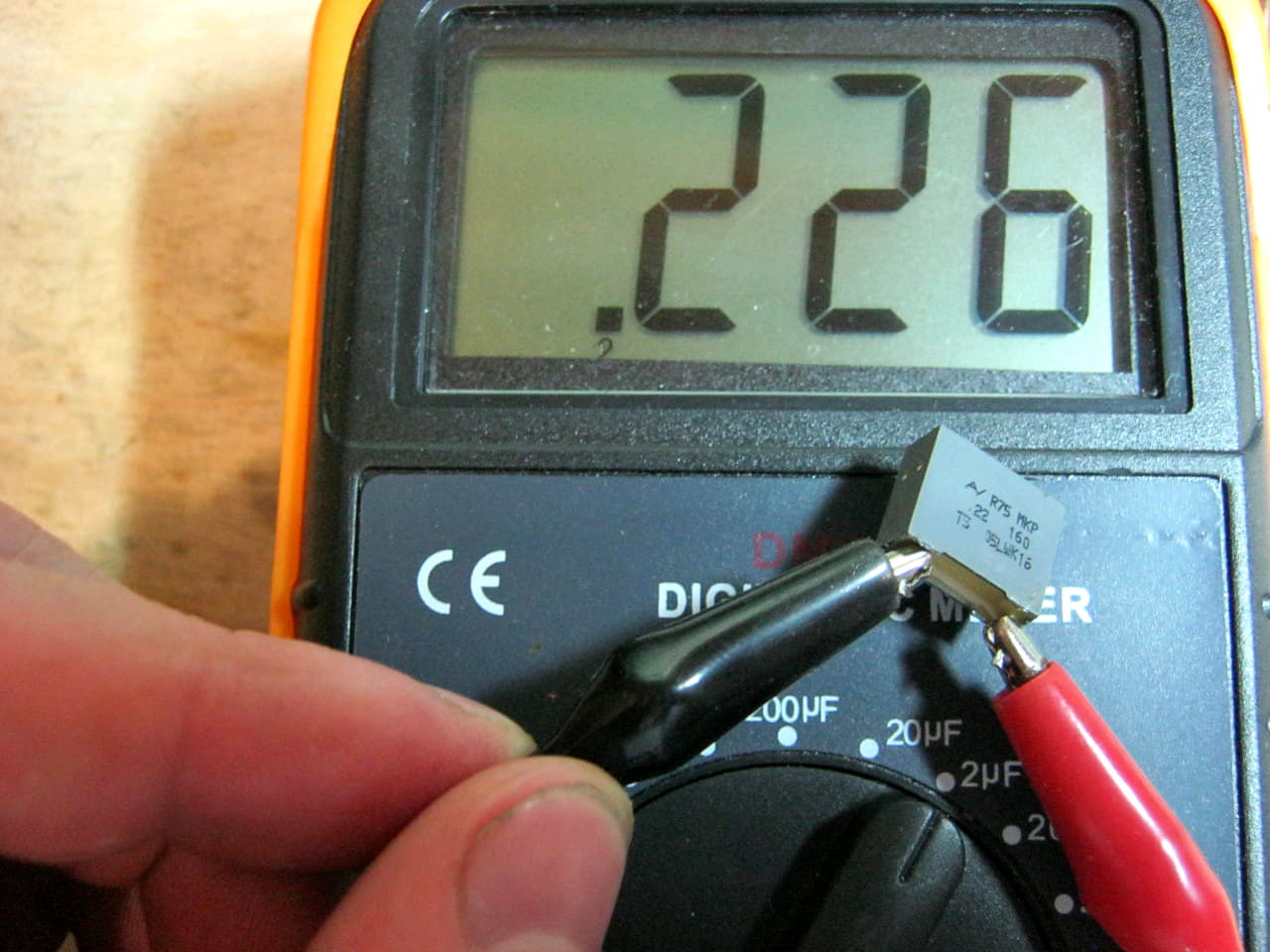

Получаем 0,226 микрофарад.

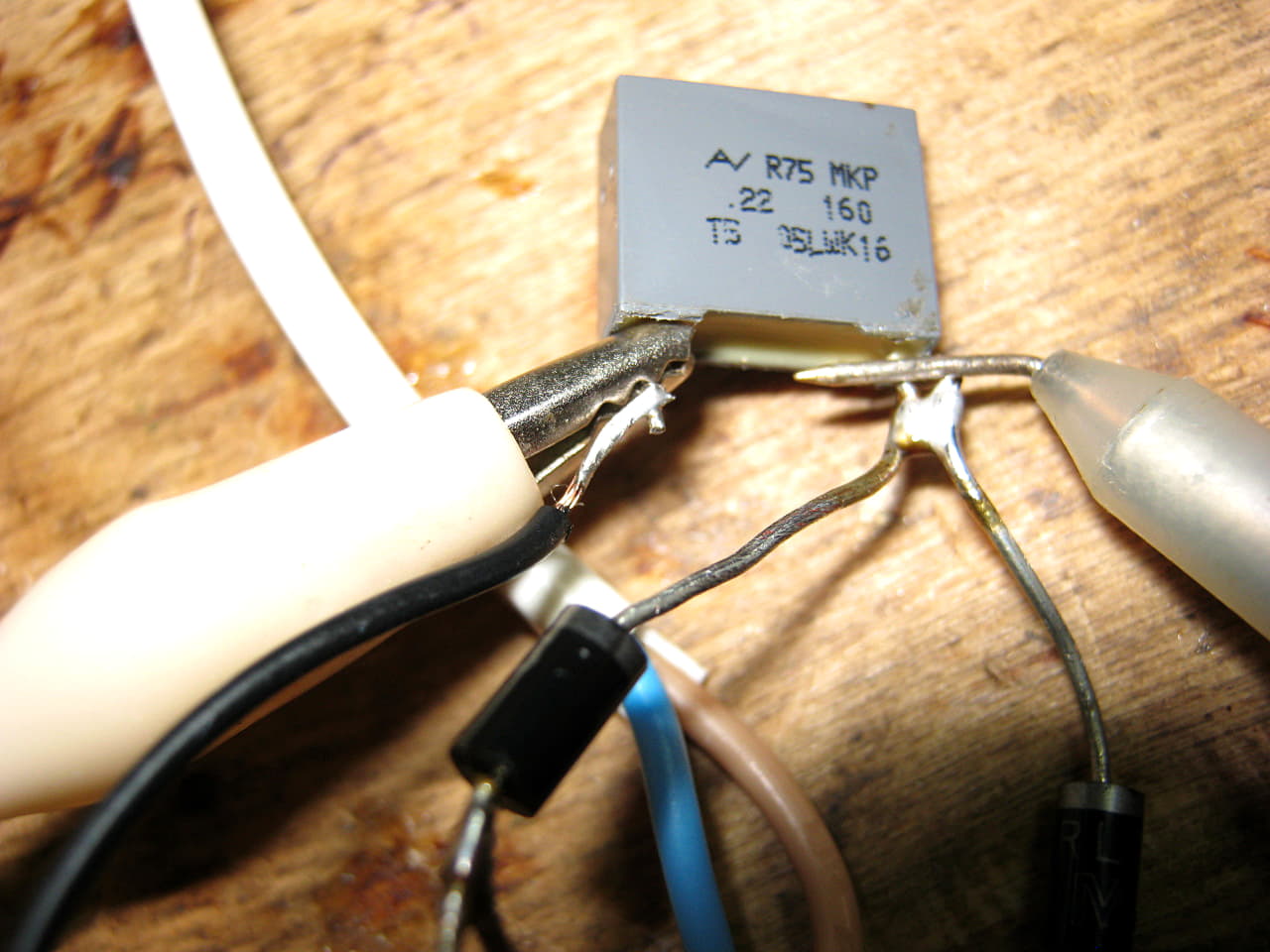

Цепляем к диодному мосту также, как и первый конденсатор снимаем показания с него.

А вот собственно и осциллограмма

Не… почти, но все равно не то. Пульсации все равно видны.

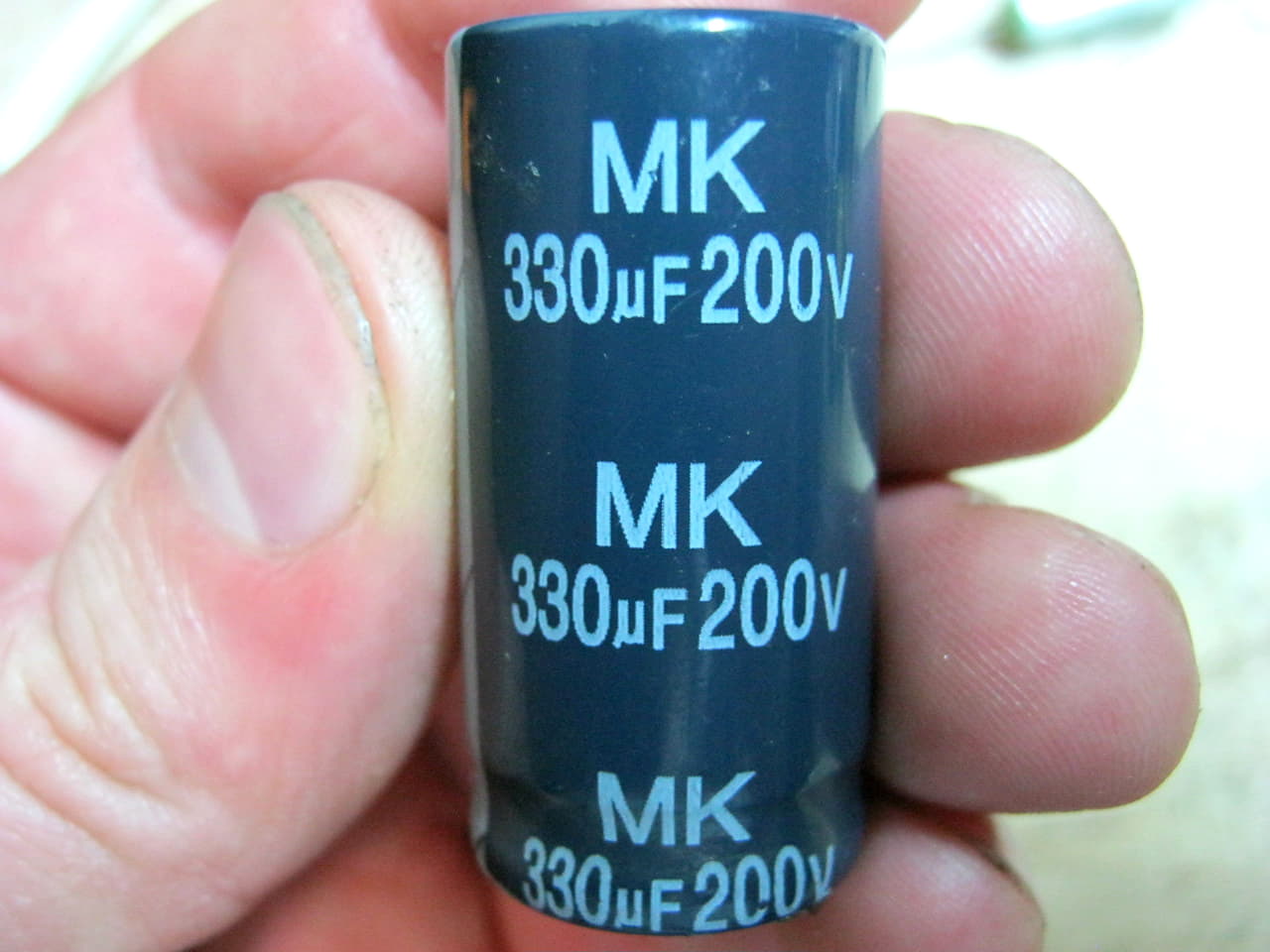

Берем наш третий конденсатор. Его емкость 330 микрофарад. У меня даже LC-метр не сможет ее замерить, так как у меня предел на нем 200 микрофарад.

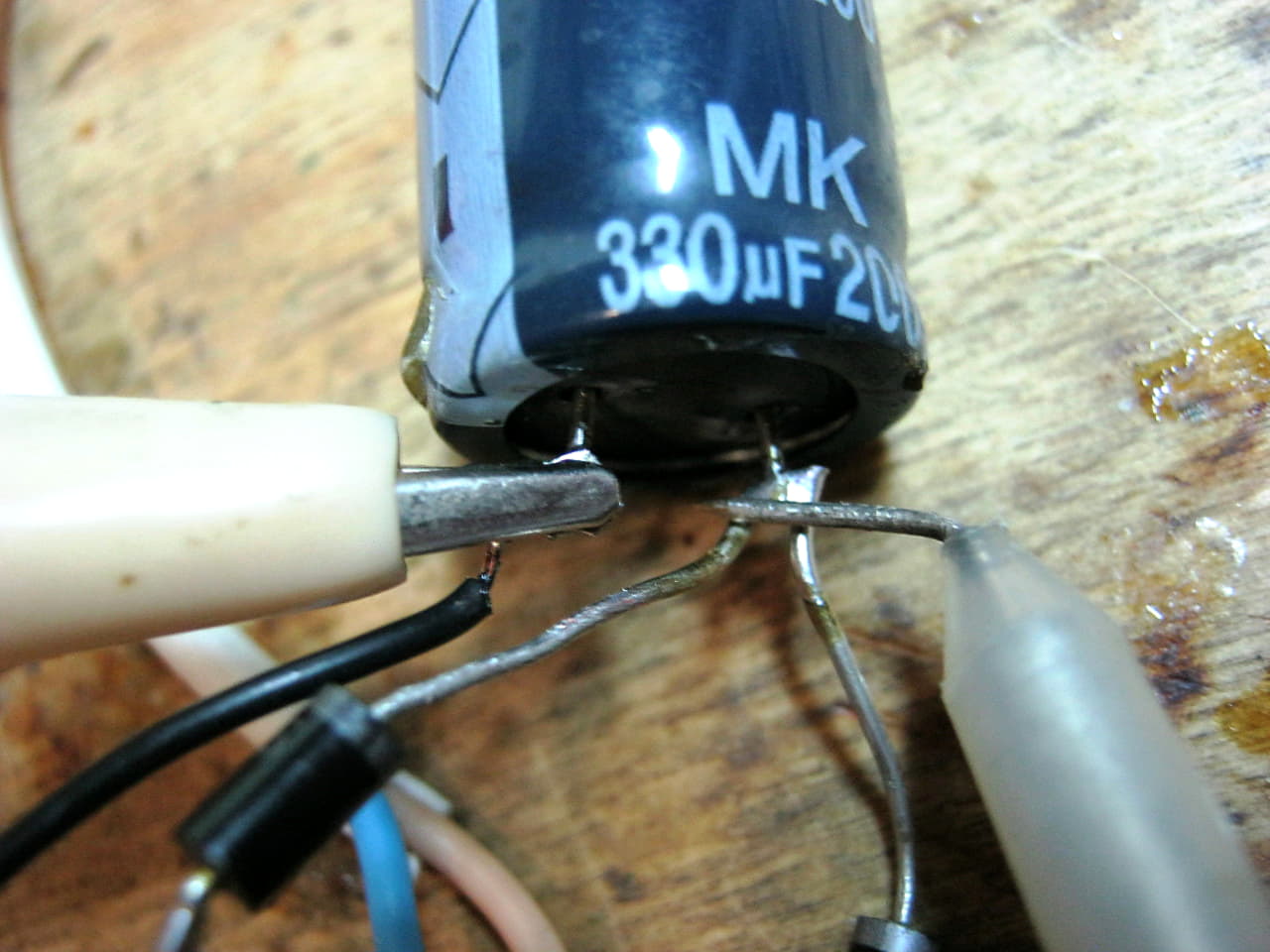

Цепляем его к диодному мосту снимаем с него осциллограмму.

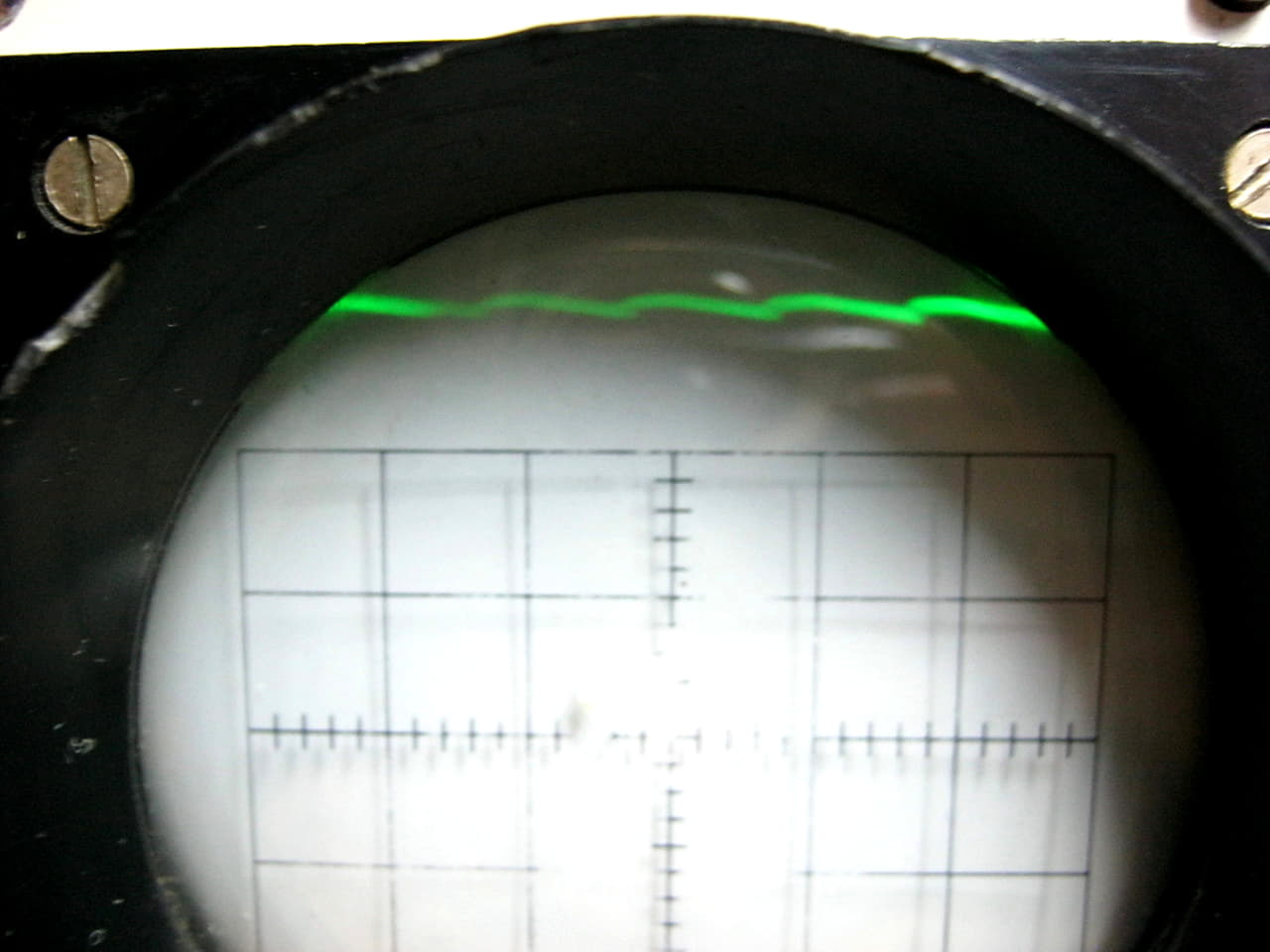

А вот собственно и она

Ну вот. Совсем ведь другое дело!

Итак, сделаем небольшие выводы:

— чем больше емкость конденсатора на выходе схемы, тем лучше. Но не стоит злоупотреблять емкостью! Так как в этом случае наш прибор будет очень габаритный, потому что конденсаторы больших емкостей как правило очень большие. Да и начальный ток заряда будет огромным, что может привести к перегрузке питающей цепи.

— чем низкоомнее будет нагрузка на выходе такого блока питания, тем больше будет проявляться амплитуда пульсаций. С этим борются с помощью пассивных фильтров, а также используют интегральные стабилизаторы напряжения, которые выдают чистейшее постоянное напряжение.
