Замковые кабельные короба — один из наиболее распространённых типов кабельных лотков, применяемых в промышленном и гражданском строительстве. Их отличительная черта — специальный замковый стык, который соединяет основание и крышку без дополнительных крепёжных элементов. Познакомиться с актуальным ассортиментом таких изделий можно, например, на странице https://nevres.ru/catalog/kabelnye_koroba/koroba-zamkovye-kz. Конструктивное решение с замком обеспечивает быстрый монтаж и аккуратный внешний вид прокладки кабелей.
Конструкция и принцип работы замкового соединения

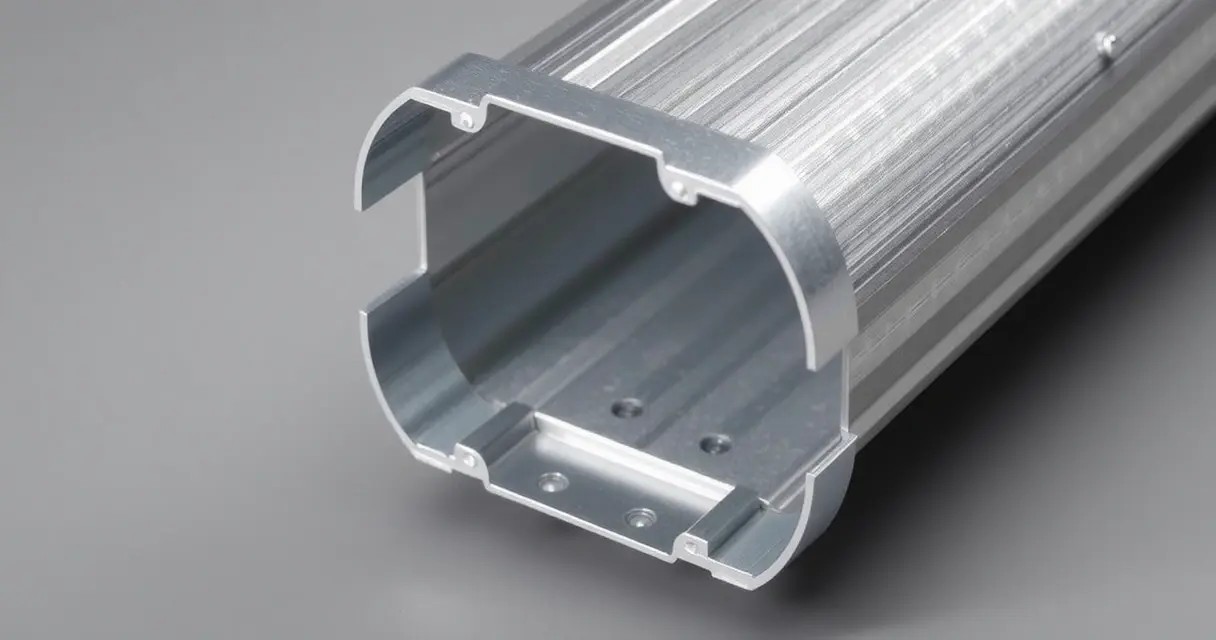

Короб серии КЗ состоит из двух основных элементов: желоба (основания) и крышки. Вдоль боковых кромок обоих элементов выполнены профилированные отбортовки, которые при защёлкивании образуют плотное соединение. Крышка буквально «нащёлкивается» на желоб без использования болтов, саморезов или хомутов, что значительно ускоряет процесс укладки кабелей и их последующего обслуживания.
Замковый профиль рассчитан на многократное открывание и закрывание — это удобно при необходимости дотянуть дополнительный кабель или провести замену уже проложенных линий. Жёсткость конструкции при этом не уступает коробам с винтовой фиксацией крышки: правильно защёлкнутое соединение выдерживает механические нагрузки в пределах эксплуатационных норм.
Внутренний объём короба зависит от его ширины и высоты. Типоразмеры варьируются от узких 40×25 мм до широких 200×100 мм и более, что позволяет подобрать изделие под конкретный пучок кабелей с учётом рекомендуемого заполнения не более 60% сечения канала.
Материалы и защитные покрытия
Металлические короба КЗ чаще всего изготавливают из холоднокатаной стали толщиной 0,7–1,5 мм. Для защиты от коррозии применяют несколько видов покрытий, выбор которых зависит от условий эксплуатации:
- Горячее цинкование — образует толстый и прочный слой цинка, подходит для открытых и влажных помещений, а также для наружной прокладки под навесом.
- Электролитическое (гальваническое) цинкование — более тонкое покрытие, обеспечивающее достаточную защиту в сухих и нормально-влажных помещениях.
- Порошковая окраска — применяется там, где важен эстетичный вид, например в офисных и административных зданиях.
- Нержавеющая сталь — используется в агрессивных средах: пищевые производства, химические цеха, наружные установки в прибрежных районах.

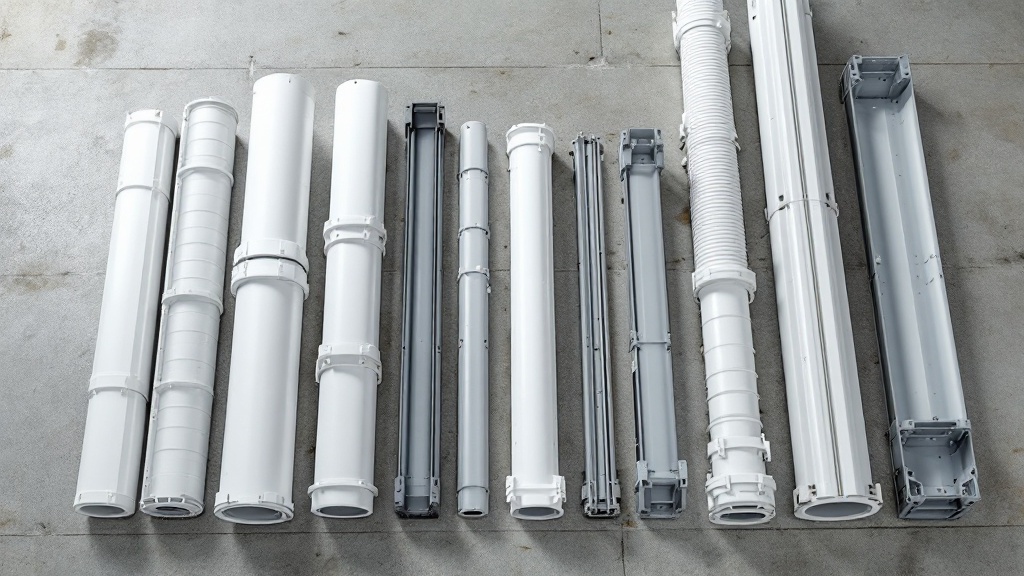

Пластиковые варианты коробов с замковым профилем изготавливают из самозатухающего ПВХ или негорючего полиамида. Они не требуют заземления, устойчивы к слабощелочным и кислым средам, хорошо сочетаются с интерьером жилых и офисных помещений.
Области применения замковых коробов

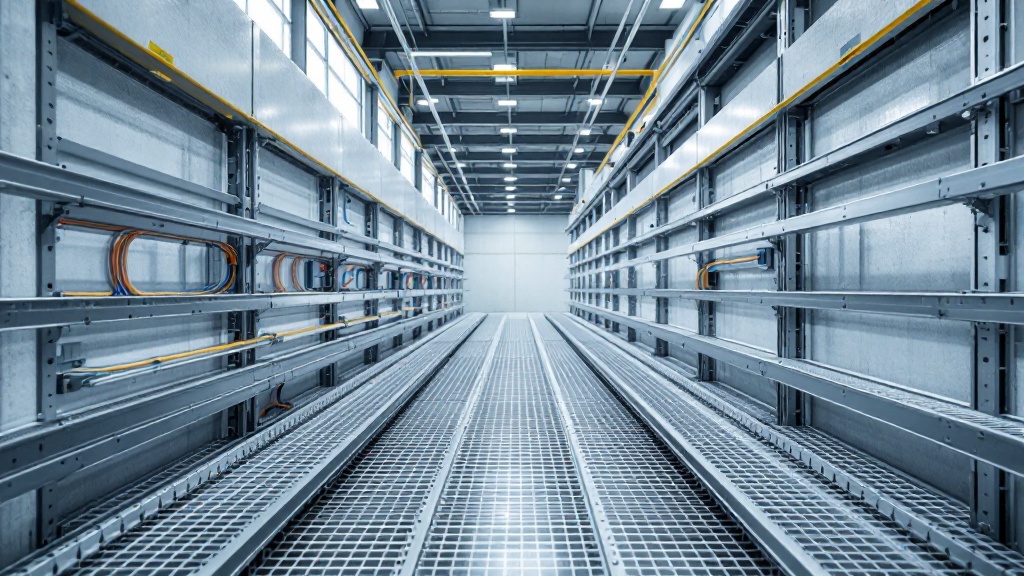

Благодаря удобству монтажа и опрятному внешнему виду замковые короба востребованы в самых разных отраслях. В промышленности их используют для организации кабельных трасс на производственных объектах, в котельных и насосных станциях — там, где требуется надёжная защита проводки от механических повреждений и загрязнений.
В гражданском и коммерческом строительстве короба с замковым профилем применяют при монтаже слаботочных систем: структурированных кабельных сетей, систем видеонаблюдения, пожарной сигнализации. Закрытый канал надёжно скрывает кабели и одновременно защищает их от случайного повреждения. Для жилых помещений такое решение обеспечивает ещё и эстетичный результат — прокладка выглядит аккуратно и завершённо.
Отдельная область — наружная прокладка по фасадам зданий и техническим галереям. Здесь обычно используют короба с горячим цинкованием или из нержавеющей стали, способные противостоять атмосферным воздействиям в течение десятилетий без потери защитных свойств.
Монтаж и комплектующие
Установка короба КЗ начинается с разметки трассы и крепления основания (желоба) к строительным конструкциям. Для этого используют дюбели, шпильки или перфорированные монтажные профили — в зависимости от типа несущего основания. Интервал между точками крепления обычно составляет 0,5–1,5 м и подбирается с учётом веса кабелей и жёсткости самого короба.
После укладки кабелей крышка защёлкивается одним движением по всей длине секции. Стыки между секциями соединяют с помощью муфт или накладных стыковочных планок, которые входят в стандартный набор комплектующих. Для изменения направления трассы предусмотрены угловые элементы — повороты на 90° в горизонтальной и вертикальной плоскостях, тройники и крестовины.
Металлические короба требуют заземления, которое выполняется через специальные заземляющие зажимы или непосредственно через болтовое соединение с заземлённой конструкцией здания. Это условие обязательно при прокладке силовых кабелей и должно быть учтено ещё на этапе проектирования трассы.
Замковые короба сочетают в себе практичность, достаточную механическую защиту и скорость монтажа. Широкий выбор типоразмеров, материалов и защитных покрытий позволяет подобрать решение как для небольшого офиса, так и для крупного промышленного объекта — при этом конструкция остаётся понятной и не требует специальных инструментов при обслуживании.
