Прокладка кабеля в траншее

Рисуем план

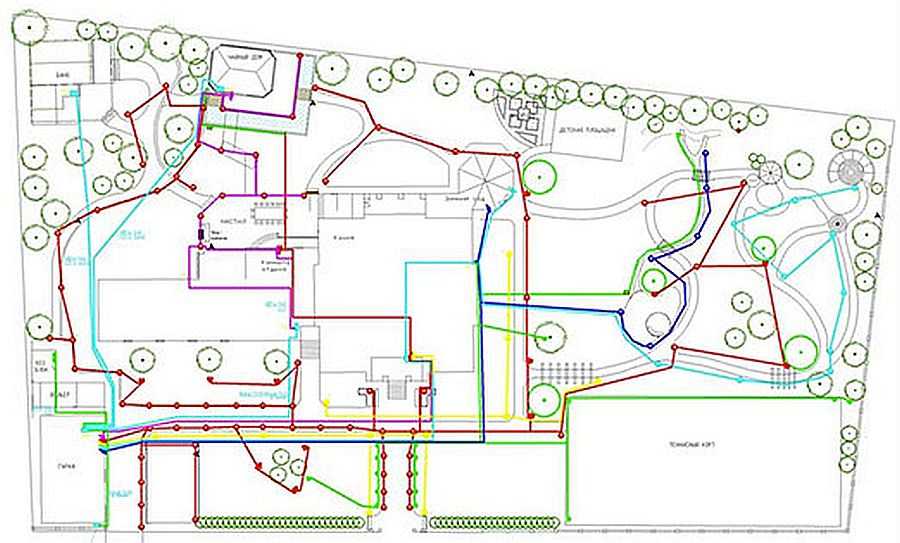

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план. Кабели разного назначения можно обозначать разными цветами.

​

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Таблица габаритов

Таблица – габариты траншей, объемы земельных работ:

Тип траншеи	Ширина в мм	Высота в мм	Объем земляных работ на 100 м траншеи, м3	Объем мелкой просеянной земли или песка на 100 метров траншеи, м3	Глубина прокладки
Рытье траншеи	Обратная засыпка
Т-1	200	900	18	12	6	700
Т-2	300	27	18	3
Т-3	400	36	24	12
Т-4	500	45	30	15
Т-5	600	54	36	18
Т-6	700	63	42	21
Т-7	800	72	48	24
Т-8	900	81	54	27
Т-9	1000	90	60	30
Т-10	300	1250	37,5	28,5	9	900
Т-11	500	62,5	47,5	15
Т-12	600	75	57	18
Т-13	800	100	78,6	24
Т-14	900	112	85	27
Т-15	1000	125	95	30

Таблица – выбор типа траншеи в соответствии с количеством прокладываемых в ней кабелей до 10 кВ:

Тип траншеи	Количество кабелей, шт
при диаметре кабеля, мм
До 10	До 20	До 30	До 40	До 50	До 60	До 70	До 80
Т-1	1;2	1	1	1	1	1	1	1
Т-2		2	2	2	2	2
Т-10
Т-3	3	3	3	3	2	2
Т-4	4	4	4		3	3	3
Т-11
Т-5	5	5		4	4			3
Т-12
Т-6	6	6	5	5	4
Т-7			6		5	5	4	4
Т-13
Т-8				6	6		5	5
Т-14
Т-9						6	6
Т-15

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

Метод прокола

Бестраншейная прокладка методом прокола отличается от горизонтального направленного бурения тем, что пилотная скважина в этом методе формируется за счет прокалывания грунта, а не с помощью бурения. Под проколом подразумевают формирование канала за счет вдавливания в грунт металлической штанги, у которой на конце прикреплен конический наконечник. Бестраншейная прокладка электрокабеля таким методом подразумевает уплотнение грунта вокруг штанги, а не его выбирание, как происходит в методе ГНБ.

Работа осуществляется из траншеи (стартовая) в другую траншею (приемная). В первом котловане устанавливают прокалывающую установку. Как только наконечник штанги выходит в приемную траншею, он заменяется на расширитель, с помощью которого канал расширяется и уплотняется в обратном направлении. За счет этого в грунте получается отверстие, у которого стенки уплотнены и через который будет проходить кабельная линия.

Подписка на рассылку

Технология прокладки кабельных линий в земляных траншеях направлена на выполнение операции с соблюдением норм, обусловленных требованиями безопасности и эксплуатационными характеристиками изделия. Подразумевается, что прокладка кабеля в траншее будет выполняться в несколько этапов:

• рытьё траншеи;
• раскатка и укладка;
• защита от повреждений;
• засыпка траншеи.

Подготовительные работы

Основным условием при рытье траншеи является организация трассы таким образом, чтобы на криволинейных участках изгибание кабеля не приводило к повреждению изоляционного слоя. Преимущественно, операция проводится механизированным способом, за исключением участков, где проложены коммуникации, на которых используется ручной труд. Глубина определяется видом изделия и уровнем напряжения. (Рис. 1) Допускается прокладка силового кабеля в траншее глубиной 0.8м при условии, что его напряжение не превышает 10кВ. Если трасса пересекает улицу или площадь, то углубление достигает 1.1м.

Обязательным условием для процедуры прокладки изделий с напряжением более 1кВ, является обустройство защитного покрытия, сделанное из бетонных плит или красного кирпича, укладываемого на песчаную подушку. Ширина траншеи зависит от сечения кабелей и их количества. Расстояние между ними должно быть минимум 100мм, так как они нуждаются в охлаждении.

Раскатка кабеля

Когда подготовительные работы завершены, начинается непосредственная прокладка кабеля в траншее, посредством его раскатки с барабана, устанавливаемого на домкраты. (Рис. 2) Является целесообразным устанавливать барабаны на передвижные механизмы, при выполнении операции в труднодоступных местах используются ролики.

Рис 2. Раскатка кабеля Укладка осуществляется змейкой с запасом до 3%, вызвано это возможным смещением почвы, которое приведёт к натяжению кабеля и его механическому повреждению

Важно, чтобы при повороте трассы не происходило избыточного изгибания изделия

Важным аспектом является соблюдение температурного режима, если он не соответствует требуемым параметрам, то прокладка высоковольтного кабеля в траншее осуществляется с подогревом и в строго ограниченное время:

• 0 — 10°С – 60 минут;
• -10 — 20 °С – 40 минут;
• Более — 20°С – 30 минут.

Внимание! Если невозможно выполнить укладку в указанные сроки, то необходимо обеспечить постоянный подогрев изделия

Требования по защите кабеля

Ответственным этапом является защита изделия от механических повреждений. Необходимо сделать песчаную обсыпку на дне траншеи, поверх неё уложить слой кирпича. Когда траншея вырыта механизированным способом, а ширина фрезы была меньше 250мм, требуется укладывать кирпич вдоль всей трассы, после чего засыпать грунтом и утрамбовать

Важно соблюдать расстояние между силовыми и контрольными кабелями, которое не должно превышать 0.1м. Защита на участках пересечения с коммуникациями заключается в разделении слоями земли

Если предусмотрено разделение кабелей плитами, то толщина земляного слоя составляет 0.15м. Отметим, что в таком случае прокладка кабеля связи в траншее выполняется над силовыми изделиями.

Засыпка траншеи

Технологические особенности имеет и процедура засыпки траншеи, изначально сверху насыпается слой земли толщиной 0.1м, над которым уже укладывают плиты

Важно, чтобы земля, используемая для засыпания, не содержала камней большой фракции, шлака и мусора. Необходимо проконтролировать отсутствие в грунте щебня и стекла

Далее траншея засыпается слоями по 0.2м, с тщательным уплотнением и смачиванием водой. Верхняя окончательная засыпка выполняется бульдозером, трамбовка, также происходит механизировано при помощи дорожных катков. Технология прокладки кабеля в траншее требует уплотнения грунта с использованием компрессорных станций.

НОРМЫ ПРОКЛАДКИ ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ ПОД ЗЕМЛЕЙ

Требования, предъявляемые к строительству кабельных линий, изложены в Правилах Устройства Электроустановок. Для прокладки КЛ в земле подготавливаются специальные траншеи.

Прокладка кабеля в траншее осуществляется на подготовленную «подушку» — подсыпку слоя мелкой земли или песка, в которых не содержатся камни и другие включения. Таким же грунтом должна быть выполнена засыпка поверх уложенной КЛ.

Поверх засыпки из мягкого грунта по всей длине траншеи укладывается защитный слой, предотвращающий возможность механических повреждений. Для кабелей напряжением 35 кВ и выше, такой защитой служат ж/б плиты толщиной 50 мм и более.

Кабели более низкого напряжения допускается защищать сплошным слоем кирпича или глиняных плит. Не допускается применение для защиты КЛ силикатного кирпича, а также дырчатого или пустотелого.

Допускается не применять защиту из кирпича для КЛ напряжением 20 кВ и ниже в случае, если глубина их прокладки в траншее составляет 1 – 1,2 м. Это не относится к КЛ городских распределительных электросетей.

Кабели напряжением до 1 кВ оборудуются защитой от механических повреждений в виде слоя кирпича только в местах вероятного их повреждения. К таким местам относятся участки, подвергающиеся частым раскопкам.

При обустройстве КЛ до 20 кВ допускается вместо защитного слоя кирпича в траншее применять специальные сигнальные ленты из пластмассы, изготовленные в соответствии с действующими техническими требованиями.

Данное положение не распространяется на КЛ выше 1000В, которые осуществляют электропитание потребителей 1 категории, а также при прокладке в одной траншее более двух КЛ.

Применение сигнальных лент в траншеях вместо кирпича не допускается:

• в местах пересечения КЛ с трубопроводами инженерных коммуникаций (ближе 2 метров от пересечения в каждую сторону);
• ближе 2 метров от мест установки кабельных соединительных муфт на КЛ;
• ближе 5 метров к распределительным устройствам, к которым подходят КЛ.

Минимальная глубина закладки кабеля в траншею, нормируемая ПУЭ, составляет 0,7 метров для КЛ напряжением до 20 кВ. КЛ 35 кВ требует заглубления 1 м, маслонаполненные КЛ 110 – 220 кВ закладываются на глубину 1,5 м.

Если трасса КЛ 6 – 10 кВ проходит по пахотным землям, минимальная глубина закладки должна составлять 1 метр. При этом поверхность земли над КЛ может использоваться для посевов.

Трасса КЛ должна располагаться не ближе 0,6 м от фундаментов. При прокладке транзитных КЛ в подвалах зданий, следует руководствоваться нормами соответствующих СНиП Госстроя России.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее

В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.

Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг

Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.

Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.

Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания, которые можно встретить очень часто.

Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов.
Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети

Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля.

Также засыпку кабелей в земле нельзя проводить без проверки. Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

Труба ПЭ для кабеля метражом.

ПЭ трубы диаметром от 90 мм до 160 мм поступают в продажу в виде отрезков в связи с их большой жесткостью, невозможностью их загиба в бухту и достаточно большому весу (который всё равно на много меньше аналогов из стали). Данный тип защитных оболочек отлично подходит для использования их во время проведения «проколов» под поверхностью полотна дороги и укладки их в проделанные скважины.

Благодаря тому, что жесткость трубы ПЭ для кабеля достаточно большая, прикладываемое усилие не будет гаситься упругостью, и позволит нормально проводить работы данного характера. Наш завод осуществляет продажу труб большого диаметра метражом отрезками 12 м и меньше.

Глубина и ширина

При прокладке подземным способом делаются траншеи на протяжении всей трассы без разрывов. Предварительно стоит рассчитать глубину и ширину ямы.

На какой глубине должен располагаься кабель? Стандартной глубиной считается показатель 70-90 см. Если не получается зарыться на данный уровень, то можно уменьшить, но лучше провода прокладывать в трубы или в защитную оболочку.

В качестве оболочки может использоваться гофрошланг или специальные трубы, внешняя поверхность которых изготовлена из полипропилена с жесткой структурой, а внутренняя область – из мягкого полиэтилена.

Как указывалось выше, глубина зависит от типа местности. На местах с газонами ее показатель может быть стандартным – не больше 90 см. А вот в зонах под дорожными покрытиями, лучше выкапывать глубже, чтобы в дальнейшем дорога не провалилась.

Помимо глубины, стоит правильно рассчитать ширину. Для одного кабеля она должна быть в пределах 25-30 см. Если прокладывается две и более линии, то между ними должно быть расстояние 10 см. От кабелей до стенки должно быть расстояние не меньше 15 см.

Определение глубины в зависимости от мощности

При выполнении расчетов глубины траншеи рекомендуется учитывать показатели мощности. Все параметры указаны в таблице ниже:

Мощность	Показатель глубины
На вводах в сооружения, при наличии пересечения с конструкциями под землей	50 см
20-35 кВ	70 см
От 35 до 110 кВ, на всех пересечениях улиц, на проездах, установка в местностях с пахотной почвой	1 метр
От 110 кВ и более (маслонаполненные линии)	1,5 метра

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

ТРЕБОВАНИЯ К КАБЕЛЯМ ДЛЯ ПРОКЛАДКИ ПОД ЗЕМЛЕЙ

При выборе материалов для строительства подземных КЛ предпочтение должно отдаваться бронированным кабелям. Наружные оболочки этих кабелей, выполненные из металла (броня) должны покрываться защитным слоем, предохраняющим кабель от воздействия химически агрессивных веществ.

Возможен выбор небронированного изделия при условии достаточной стойкости его наружного покрытия к внешним воздействиям механического характера:

• в процессе прокладки в любом из видов грунта, встречающегося на трассе КЛ;
• при протяжке во время монтажа в защитных трубах или блоках;
• при выполнении ремонтных и эксплуатационных работ.

В случае прокладки КЛ в различных типах грунта и условиях окружающей среды выбор конструктивного исполнения и сечения кабельных материалов следует выполнять по условиям участка с наиболее неблагоприятными условиями.

При прокладке в земле маслонаполненных КЛ высокого давления, их трубопроводы должны быть оборудованы защитой от коррозии, соответствующей проекту. Если часть трассы КЛ проходит в земле, а другая часть — на поверхности (в кабельном сооружении или в помещении), марка кабельного изделия выбирается как для укладки в землю.

Наружный защитный покров, нанесённый поверх брони в этом случае не должен быть горючим.

При монтаже КЛ в грунтах, содержащих агрессивные вещества, разрушающие кабельные оболочки, следует применять кабели в свинцовых оболочках, покрытых усиленными защитными покровами.

Также допускается использовать изделия в алюминиевых оболочках с особо усиленными защитными покровами. Агрессивные вещества могут содержать солончаки, заболоченные участки, грунты, содержащие шлаки, строительные материалы и т.п.

Если прокладка КЛ предполагается в почвах, подверженных смещениям (сдвиг, вспучивание и т.п.), должна быть принята одна из следующих мер для защиты кабеля от обрыва или повреждения изоляции:

• применение для подземной прокладки кабеля, оснащённого проволочной бронёй;
• укрепление грунта, предотвращающее его смещение.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.
