Электропроводка в трубах: требования и варианты монтажа

Особенности проводов

Как правило, в здание ввод осуществляется при помощи кабеля СИП. Если стоит вопрос, выбрать медный или алюминиевый, лучше всего отдать предпочтение первым, так как у них большая электропроводность (на 30 %), значительно реже происходит перегрев. Но запрещается скручивать медные и алюминиевые провода – они быстро окислятся, и потеряется (если не полностью, то частично) электропроводимость.

Чтобы соединить медный и алюминиевый провода, обязательно нужно использовать переходные зажимы. Скрутка допускается при использовании проводов из одинаковых металлов. Что касается изоляции, то поливинилхлоридная способна прослужить даже в экстремальных условиях свыше 25 лет. Медные провода с изоляцией из ПВХ марки ВВГ и алюминиевые АВВГ предназначаются для подключения к воздушной линии. Но проблема в том, что поливинилхлорид под действием ультрафиолета быстро разрушается. По этой причине такие провода желательно использовать для ввода.

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

Раздел 2. Канализация электроэнергии

2.1.1.

Настоящая глава Правил распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм (при сечении более 16 мм — см. гл. 2.3).

Линии, выполняемые неизолированными проводами внутри помещений, должны отвечать требованиям, приведенным в гл. 2.2, вне зданий — в гл. 2.4.

Ответвления от ВЛ к вводам (см. 2.1.6 и 2.4.2), выполняемые с применением изолированных или неизолированных проводов, должны сооружаться с соблюдением требований гл. 2.4, а ответвления, выполняемые с применением проводов (кабелей) на несущем тросе, — в соответствии с требованиями настоящей главы.

Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.

Дополнительные требования к электропроводкам приведены в гл. 1.5, 3.4, 5.4, 5.5 и в разд. 7.

2.1.2. Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с настоящими Правилами.

2.1.3. Кабель, шнур, провод защищенный, незащищенный, кабель и провод специальный — определения по ГОСТ.

2.1.4. Электропроводки разделяются на следующие виды:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

2.1.5. Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п.

Наружная электропроводка может быть открытой и скрытой.

2.1.6. Вводом от воздушной линии электропередачи называется электропроводка, соединяющая ответвление от ВЛ с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения, до зажимов вводного устройства.

2.1.7. Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.8. Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.9. Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.

2.1.10. Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Короба могут применяться в помещениях и наружных установках.

Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.

Разновидности изделий для электропроводки

Трубы предназначены для защиты кабелей и проводов от внешних воздействий. Существуют различные свойства этих изделий.

Характеристика стальной трубы

Главный недостаток таких изделий — подверженность коррозии. Даже покраска не способна решить эту проблему. Кроме того, с их установкой могут возникнуть некоторые проблемы, если не соблюдать ряд правил:

все срезы нужно хорошенько раззенковать и зачистить;
все изгибы должны производиться строго под прямым углом;
во время изгиба нужно внимательно следить за тем, чтобы изделие не изменялось в поперечном сечении;
чтобы избежать коррозии, установку лучше производить с незначительным уклоном к распределительной коробке;
трубы из стали для защиты электрической проводки, будучи электропроводниками, обретают излишний электропотенциал.

Именно по этим причинам металлические трубки сегодня становятся все менее популярными, на рынке преобладают изделия из других материалов.

https://youtube.com/watch?v=5cb3pUy5-2g

Описание медных конструкций

Медь характеризуется высоким уровнем стойкости к коррозионным процессам. Ценится этот материал за свою долговечность и пластичность. С монтажом медных труб не возникает никаких проблем, но даже эти прекрасные эксплуатационные свойства не позволяют сохранить широкую популярность меди, ведь она по массе показателей уступает аналогам из пластика.

Помимо этого, трубы из металла обладают и иными недостатками — значительная масса, высокая стоимость и необходимость в применении специальных устройств при установке.

ПВХ и ПНД трубопроводы

Трубки из пластика — это современный материал, который обладает множеством достоинств. Потребители выделяют следующие их положительные свойства:

устойчивость к коррозии и воздействию химических веществ;
долговечность (до пятидесяти лет);
небольшая масса, которая очень упрощает установку и транспортировку;
стойкость к воздействию влаги;
гибкость;
доступная цена;
простота установки.

Трубы для проводки ПВХ производятся из негорючего материала посредством особой технологии. Эта продукция может иметь разную длину и диаметр. Гладкие изделия обеспечивают электрокабелю дополнительную механическую и изоляционную защиту.

Современная гофрированная продукция

Технология гофрирования повышает уровень жесткости трубок. Для производства такой продукции применяется негорючая пластмасса. Эти трубы незаменимы при устройстве фальшполов и подвесных потолочных конструкций: гибкие рукава позволяют производить прокладку электрокабелей на труднодоступных участках, где монтаж жестких изделий не представляется возможным. Гофрированная трубная продукция имеет следующие преимущества:

обеспечение надежной защиты;
отличные изоляционные свойства;
отсутствие необходимости в использовании дополнительной фурнитуры;
возможность создавать изгибы;
защита проводки от возгорания.

С помощью гофрированных трубок часто устанавливают телефонные, компьютерные и телевизионные сети. Диаметр изделия зависит от типа подключаемого оборудования и условий эксплуатации.

Работа с пылесосом или компрессором

Если изделие небольшого диаметра, то просунуть кабель в трубе ПНД не составит труда. Процесс довольно прост.

К одному концу трубы прикрепляем пылесос. С другой стороны вводим легкую нитку/бечевку с грузиком (к примеру: шарик из поролона/пенопласта или пробка) и, по мере просовывания нитки в трубу, разматываем катушку.
После того, как нитка вышла с другой стороны, либо крепим провод, либо, если провод слишком тяжелый, присоединяем проволоку, и вытягиваем с обратной стороны бечевку с кабелем или проводом.
В том случае, если протягивали проволоку, необходимо, присоединить к ней проводку и втянуть обратно, как в случае с ниткой, зондом внутрь.

С компрессором проводим работу таким же образом, но его необходимо размещать со стороны введения нити.

Как проложить кабель по забору согласно правилам?

Требования, предъявляемые к монтажу

Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.

Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГ, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).

Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ.

Варианты прокладки

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальную проволоку диаметром 1-2 мм, к которой нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора. Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Пластиковая гофрированная труба является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна. Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

Вот мы и рассмотрели, как может быть выполнена прокладка кабеля по забору. Надеемся, предоставленные правила ПУЭ и способы монтажа помогли вам правильно провести линию своими руками!

Наверняка вы не знаете:

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Монтаж проводки в трубах

Прокладка проводов в трубах начинается с разметки мест для установки электротехнической арматуры. Далее от мест размещения выключателей и розеток, намечается путь прокладки, вдоль стены для внешнего размещения, и внутри бетона, если требуется скрытая прокладка электропроводки.

Далее необходимо сделать штробу ровно по разметке. Если трубы устанавливаются открыто, то к стене прикрепляются специальные скобы, в которых впоследствии будет помещаться защитная труба.

Расположение скоб должно быть следующим:

При внутреннем диаметре изделия 15 — 20 мм, расстояние между скобами крепления должно составлять не более 2,5 метра.Если диаметр защитной трубы находится в диапазоне 25 — 32 мм, то расстояние — не более 3 метров.При диаметре 40 — 80 мм — не более 4 метров.При 100 мм — не более 6 метров.

Соединяются трубы с помощью резьбовой муфты, которая в местах соединения, дополнительно герметизируется. Диаметр применяемых изделий, для прокладки электрического кабеля, зависит от вида проводов и их количества.

Чтобы облегчить процесс протяжки проводов внутри трубы во внутреннюю полость вдувается тальк. Также с помощью компрессора осуществляется прогон по трубе шарика с закреплённой проволокой, к которой впоследствии будет привязан кабель для протяжки внутри изделия.Если для защиты электропроводки используется пластиковая труба, то в гофру уже вмонтирована стальная проволока для закрепления и протяжки кабеля.Если необходимо выполнить подземный ввод электричества в здание, применяются железобетонные, либо стальные трубы. Диаметр трубы, в прокладываемых тоннелях, должен превышать диаметр кабеля в 3 раза.

Только в этом случае можно будет свободно поместить провод в трубу значительной протяжённости.Существует множество защиты электропроводки от внешних воздействий. Кабель покрывают прочной оболочкой, замуровывают в стену, прячут за подвесной потолок. Наконец, укладывают в специальные пластиковые короба.Все эти способы действительно повышают живучесть проводки, но не защищают ее от механического воздействия.

Например, сверление стены, удар зубилом или топором, смещение несущих конструкций, проезд автотранспорта. Единственный способ сделать прокладку силового провода само защищенной — использование стальной трубы для проводки.Не путаем со стальным гофром. Этот способ защиты также неплох, но тонкостенный гофр не настолько прочен.

Монтаж электропроводки в трубах действительно решает множество проблем, но стоимость организации энергоснабжения повышается в разы. Правила устройства электроустановок (ПУЭ) не предусматривают условий, при которых прокладка кабеля в металлической трубе становится обязательной. Однако, на практике встречаются ситуации, когда реализовать требования безопасности ПУЭ, можно лишь организовав проводку кабеля в металлических трубах.

Работа с пылесосом или компрессором

Если изделие небольшого диаметра, то просунуть кабель в трубе ПНД не составит труда. Процесс довольно прост.

К одному концу трубы прикрепляем пылесос. С другой стороны вводим легкую нитку/бечевку с грузиком (к примеру: шарик из поролона/пенопласта или пробка) и, по мере просовывания нитки в трубу, разматываем катушку.
После того, как нитка вышла с другой стороны, либо крепим провод, либо, если провод слишком тяжелый, присоединяем проволоку, и вытягиваем с обратной стороны бечевку с кабелем или проводом.
В том случае, если протягивали проволоку, необходимо, присоединить к ней проводку и втянуть обратно, как в случае с ниткой, зондом внутрь.

ЧИТАТЬ ТАКЖЕ: Размеры пластиковых труб: 10, 16, 50, 70, 75, 90 мм, видео-инструкция по монтажу своими руками, большого диаметра, таблица, маркировка, фото и цена

С компрессором проводим работу таким же образом, но его необходимо размещать со стороны введения нити.

Магнитное приспособление

Принцип работы данной протяжкой предельно прост. Необходимо закрепить специальный магнит на протягиваемом проводе или шнуре, он реагирует на внешний магнит, который будет использовать монтажник. Все, что необходимо — просунуть легкий нейлоновый тросик с магнитным наконечником в трубу и перемещая магнит по внешней стороне трубы протащить трос через трубу. С противоположного конца прикрепить нить к кабелю и вытащить его обратно.

ЧИТАТЬ ТАКЖЕ: Какой Трубой Разводить Однотрубное Отопление По Дому Пп 20 Или 25

Способ применяют для протяжки провода в полостях стен, полов, потолков и в трубах ПНД значительного метража. Существуют магнитные приспособления для протяжки в кабельных каналах малой длины. К концу кабеля крепится магнитный наконечник, реагирующий на магнит, закрепленный на пластиковом стержне чтобы протянуть провод в трубе.

Применяем УЗК

Устройство для закладки кабельных каналов (УЗК, кабельный кондуктор, буш) — монтажное приспособление предназначенное для протяжки кабеля. Состоит из прутка (бывает стальной, нейлоновой, стекловолоконной) и насадки (гибкая или жесткая). Для бушей большой длины поставляется катушка или лебедка для намотки.

устройство для закладки кабельных каналов вводят внутрь трубы ПНД;
к бушу, крепится кабель (можно использовать кабельный чулок),
УЗК, заменяя собой кабель, вытягивается из трубы.

УЗК – устройство недешевое, его цена может доходить до нескольких десятков и даже сотен тысяч рублей. Используют его в основном профессиональные монтажники. Домашнему мастеру применять его нерентабельно. Если, конечно, не получится одолжить его у знакомых или взять в аренду.

Ассортимент и характеристики изделий

Трубы для проводки выпускаются в разных диаметрах, минимальный размер сечения — 16 мм Производители выпускают большой ассортимент полимерных труб, которые различаются по ряду характеристик, определяющих сферу их применения.

В зависимости от типа и диаметра изделия могут быть использованы для обустройства таких конструкций:

для осветительных приборов — 1,6 см;
для розеток и выключателей — 2,0 см;
для щитков и распределительных коробов — 2,5 см;
для протяжки между этажами — 3,5-4,0 см;

Гофрированные трубы бывают легкими и тяжелыми, толщина их стенок при этом различается Гладкие трубы ПВХ для электропроводки выпускаются в виде секций, длина которых составляет 200-600 см. Гофрированная продукция складывается в бухты. В зависимости от диаметра протяженность гофры варьируется в пределах 25-200 м.

При монтаже канала для придания ему нужной конфигурации используются фасонные детали:

муфты;
тройники;
углы;
коробки;
хомуты;
скобы.

Так применяются следующие варианты окрашивания полимерных изделий:

ПВХ — серый;
ПНД — черный;
ППр — синий;
усиленная гофра — красный.

Благодаря такому решению облегчается выбор товара и обслуживание линии в процессе эксплуатации, так как материал легко идентифицировать визуально.

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой — 2 мм2. При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм2, для медных — 8А на 1 мм2. Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм2.

Pixabay

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от2,5 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм2, то для алюминия следует брать 4 мм2, если же для меди нужно 4 мм2, то для алюминия — 6 мм2 и т.д.

Pixabay

Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

Кабель ВБбШв: медный поливинил-хлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

Легкость установки.
Минимальное нарушение целостности стен (потолка).
Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

Малопривлекательный внешний вид.
Необходимость учета технических норм помещения.
Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Какие кабели разрешается использовать

Для проводов и кабелей особых требования не предъявляется. Согласно 2. 3. 42. ПУЭ допустимо прокладка кабельных линий в резиновой и пластмассовой изоляции без дополнительной защиты, поскольку трубы выполняют эту функцию. Количество оболочек также не регламентируется. Жилы могут быть медными или алюминиевыми. Каждый проводник может состоять из одной или несколько жил.

При обслуживании четырёхпроводной сети прокладываемый кабель должен быть четырехжильным (п. 2. 3. 52). Это относится к ПНД-трубам (полиэтилен низкого давления), если используется стальная, а напряжение до 1 кВ, то согласно 1. 7. 121. труба может играть роль нулевого проводника. Это при условии, что она на всём протяжении трассы электрически не имеет разрыва.

Запрещено располагать рядом (п. 2. 1. 16.):

рабочую и резервную сеть;
рабочую и аварийную линию;
цепи до и выше 42 В.

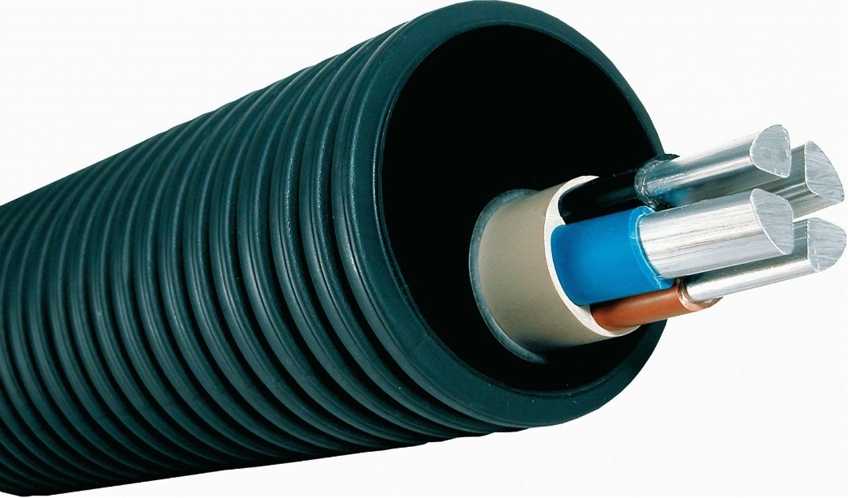

Труба ПНД: это защитный футляр электрического кабеля

Технические ПНД трубы для кабеля отличаются прочностью, эластичностью, морозоустойчивостью, стойкостью к химической среде, способностью гнуться без потери эксплуатационных качеств, восстанавливать линейный размер, выдерживать существенные механические и вибрационные нагрузки, температурные перепады. Материал является экологичным и не содержит вредных примесей. Трубы также обладают небольшим весом и имеют невысокую цену. Прокладка кабеля в земле с использованием полиэтиленового футляра выполняется легко и быстро. Отличительной особенностью изделия является их черный цвет. Встречаются также серые варианты.

Обратите внимание! Наличие белых разводов на трубе свидетельствует о высоком содержании полиэтилена высокого давления в составе материала, который снижает жесткость изделий. Не рекомендуется использовать такие трубы для прокладывания коммуникаций

ПНД труба выступает в роли защитного кожуха для кабеля.

Материал является диэлектриком, в связи с чем не нуждается в заземлении. Изделия имеют гладкую внутреннюю поверхность и равномерную толщину стенок, что способствует легкой и быстрой затяжке кабельной продукции внутрь изделия. Отдельные участки соединяются между собой при помощи сварки. Период эксплуатации такого кожуха составляет не менее 50 лет.

Рабочая температура изделий состоит в пределах от -25 до 70°C. Плотность полиэтилена составляет 0,949-0,953 г/см³. Рабочее давление материала определяется типом трубы и составляет 0,25 МПа для легких изделий, 0,4 МПа для среднелегких, 0,6 МПа для средних и 1 МПа для тяжелых труб. Коэффициент теплового расширения равен 0,15-0,2 мм/мК. Трубы ПНД относятся к классу горючести В1 и В2.

Технология закладки кабеля в металлические трубы: процесс монтажа

Монтаж кабеля в трубы довольно трудоемкий и дорогостоящий, поэтому применяется, когда необходимо гарантированно защитить кабель от механического воздействия. Выполняется закладка в несколько этапов:

разметка предстоящей трассы;
подготовка и установка труб;
прокладка кабеля.

Для выполнения первого пункта определяется место прокладки, и проводятся подготовительные работы. При монтаже на стенах зданий, в фундаменте, перегородках делаются штробы, отверстия под электроприборы, переходы и т. д. Производятся замеры длины и изгибов, составляется необходимая документация и передается в электромонтажную мастерскую. Там трубы очищают, окрашивают, разрезают по размеру. Стыки обязательно обрабатывают, чтобы не было заусенец. При необходимости делают изгибы. Готовые изделия маркируют, упаковывают и отправляют заказчику.

Установку производят таким образом, чтобы исключить попадание внутрь пыли, масла и других веществ. Чтобы не скапливалась вода, прокладку делают под наклоном не менее 2 градусов по направлению к коробам. Крепление производить с помощью сварки запрещено, для этого нужно использовать скобы, хомуты, накладки, прижимы. Расстояние между креплениями должно быть не больше указанного в таблице.

Технология закладки кабеля в металлические трубы: процесс монтажа

разметка предстоящей трассы,
подготовка и установка труб,
прокладка кабеля.

Наружный диаметр труб, мм	Расстояние между креплениями, м
18-26	2,5
30-42	3,0
45-90	4,0

Все соединения и вводы должны быть уплотнены. После чего выполняется установка электрооборудования.

Обустройство траншеи

Сначала производится разметка местности, будущая трасса должна быть удалена от фундамента, газопровода и т. д. на расстояние, указанное в ПУЭ. Затем очищают землю от растений и мусора. Землеройной техникой производят рытье траншеи, там, где это невозможно, выкапывают вручную. Глубина определяется рабочим напряжением. Дно очищают при необходимости от мусора, выравнивают и выстилают песчаной подушкой. Поверх трассы обязательно укладывается сигнальная лента.

Бестраншейный способ укладки кабеля в земле

Это сложный и дорогой способ, осуществляется специализированной техникой. Производится в местах, где невозможно выкопать траншею в силу каких-либо обстоятельств, например, прокладка под водоемом. Суть заключается в том, что производится горизонтальное бурение с помощью регулируемой буровой головки. Затем канал расширяется, протягивается ПНД-труба, в которой находится стальной трос, а через нее с помощью троса уже прокладывается кабель.

Прокладка кабеля под дорогой

В случае когда трасса должна пройти через асфальтированную дорогу, чтобы не нарушить ее покров, используют другой метод прохода – прокол. Штангу с наконечником с помощью техники проталкивают через грунт под дорогой. Наконечник, проходя через толщу, уплотняет вокруг себя землю, не давая ей осыпаться. Такой проход называют стартовым. После того как штанга вышла на поверхность, к ней крепят расширитель и вытягивают в обратном направлении. Проход расширяется, а земля вокруг ещё больше утрамбовывается. Через него протягивают кабельную линию.

Использование зонда

В зависимости от конструкции, трубы ПНД выпускаются с зондом (протяжкой) и без него.

ЧИТАТЬ ТАКЖЕ: Пайка полипропиленовых труб – как правильно паять полипропилен

Протяжка — тонкий трос, проволока, — которую применяют для втягивания кабеля в трубу. Для облегчения работы, лучше использовать двойную гофру, внутренняя стенка у которой гладкая, выполнена из ПВД, что облегчает прохождение проводки.

Начинайте работу с измерения нужной длины. Лишняя труба отрезается ножом или специальной труборезкой, зонд перекусывается бокорезами.

Как протянуть кабель при помощи различных устройств?

При отсутствии зонда, протягивание кабеля возможно при помощи различных приспособлений. Трудоемкость процесса несколько увеличивается, но требуемый результат достигается одним из следующих способов.
