Как выбрать дифференциальный автомат

Номинальная отключающая способность дифавтоматов

Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.

Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.

Бренд

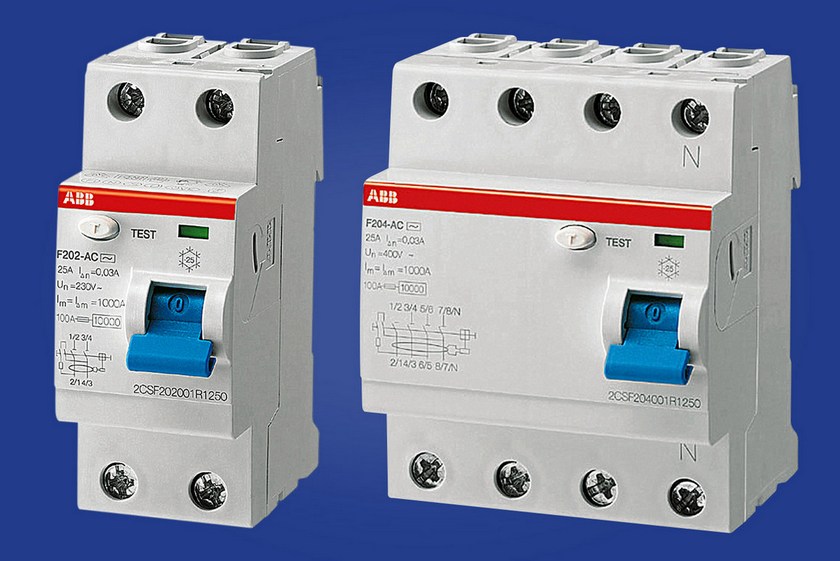

Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?

Не будем долго углубляться в историю создания брендов. Скажем лишь одно.

  • Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3

  • Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).

  • Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.

Код: | Артикул:

Добавлено

Кратность:

Удалено

Код: | Артикул:

Добавлено

Кратность:

Удалено

Код: | Артикул:

Добавлено

Кратность:

Удалено

Код: | Артикул:

Добавлено

Кратность:

Удалено

Ну и как всегда – если у Вас остались вопросы, какой все таки лучше купить дифавтомат – наши специалисты всегда на связи.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:

  • маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
  • электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
  • наименование на корпусе прибора сбоку – наносится не на всех приборах;
  • аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.

Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате

Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка. Достоинством АВДТ считается совмещение в своем корпусе двух устройств

В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.

Электронный или электромеханический

Внутреннее устройство дифференциального автомата может быть электромеханическим или электронным. Первые не требуют для работы наличия внешнего источника питания, то есть работоспособны всегда. Вторые — берут питание с подключенной фазы. При пропадании питания они неработоспособны. По этой причине считаются более надежными электромеханические.

Как проверить, какого типа устройство перед вами? Нужна обычная батарейка и два провода. Один провод подсоединяем к одному выходу батарейки, второй — к другому (можно просто примотать изолентой, но чтобы контакт был хороший). Переводим рубильник в положение «включено» и зачищенными концами проводов прикасаемся к контактным пластинам дифавтомата — сверху и снизу, создавая условия для срабатывания. Если переключатель сработал, перед вами электромеханическое устройство — оно работает без наличия постороннего источника питания.

Характеристика расцепления «A» или «AC»?

Более популярный тип «AC» — срабатывает исключительно на переменный ток с синусоидной кривой. Чаще всего это происходит из-за повреждения изоляции бытовой техники (холодильники, стиральные машины, бойлеры и прочее), когда оголенная фаза касается металлического корпуса.

Но иногда в электроприборах возникают утечки, на которые дифференциальная защита не срабатывает. Например, она не реагирует на постоянный или пульсирующий ток, образующейся в блоках питания электроники. Тем не менее «AC» — самый простой и распространенный диф, и еще такая защита на 30% дешевле, чем «A». Как правило, на корпусе маркируются значком в виде синусоиды.

«A» — более чувствительный расцепитель, предотвращающий любую утечку, включая пульсирующий и постоянный токи, вырабатываемые в электронике с микросхемами, начиненными полупроводниками (резисторами, тиристорами, диодами и т.д.). Это более чувствительная защита. Маркировка в виде синусоиды сверху и двух кривых снизу.

Европейские страны постепенно отказываются от «AC», переходя на «A», как более надежный и безопасный. Тем не менее «AC» можно свободно применять для электроприборов без электронной «начинки». В инструкциях некоторых электроприборов указано, что они могут быть защищены только УЗО (или дифавтоматом) типа «A».

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

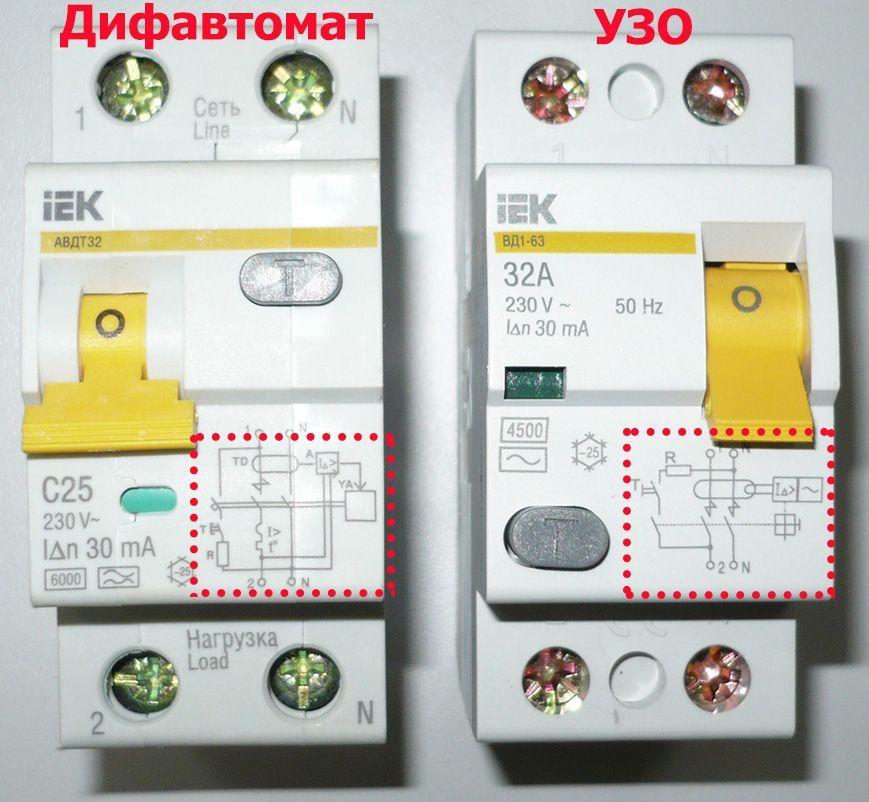

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

Схема подключения УЗО в однофазной сети представлена ниже.

Отечественные модели

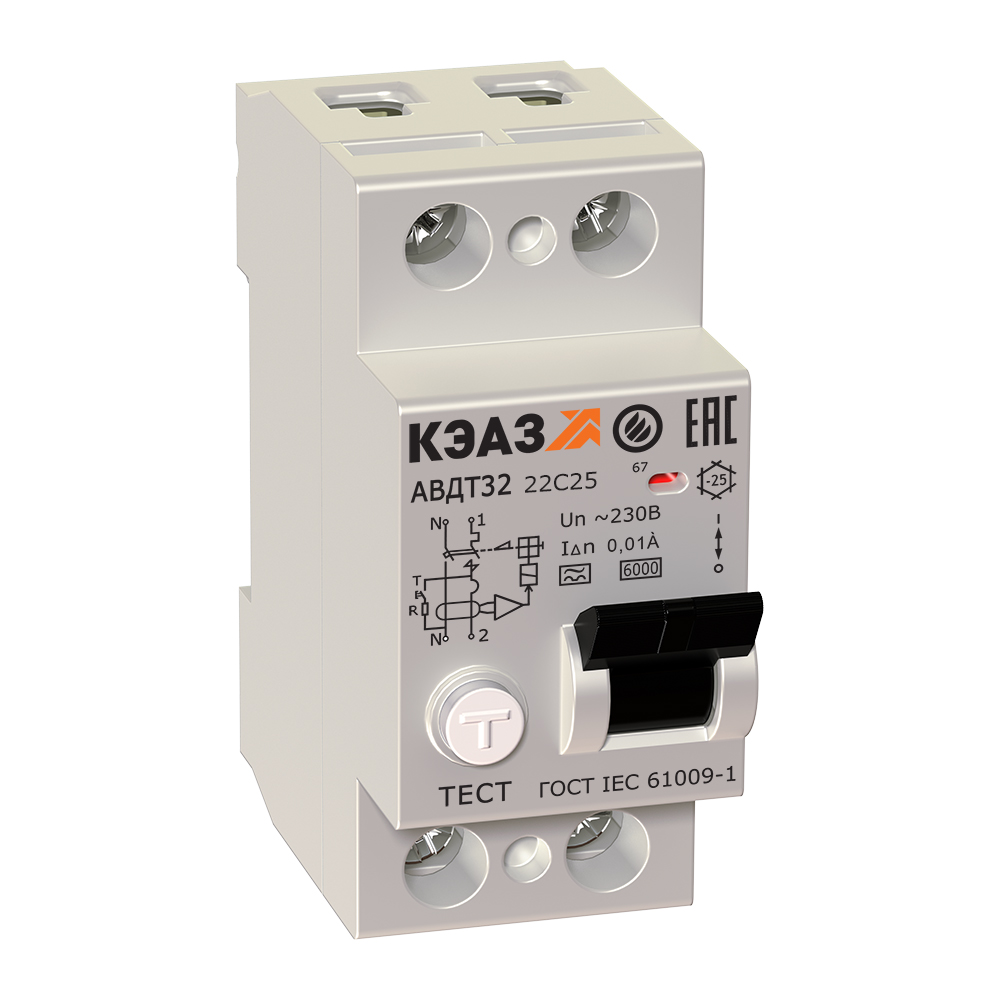

КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.

IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.

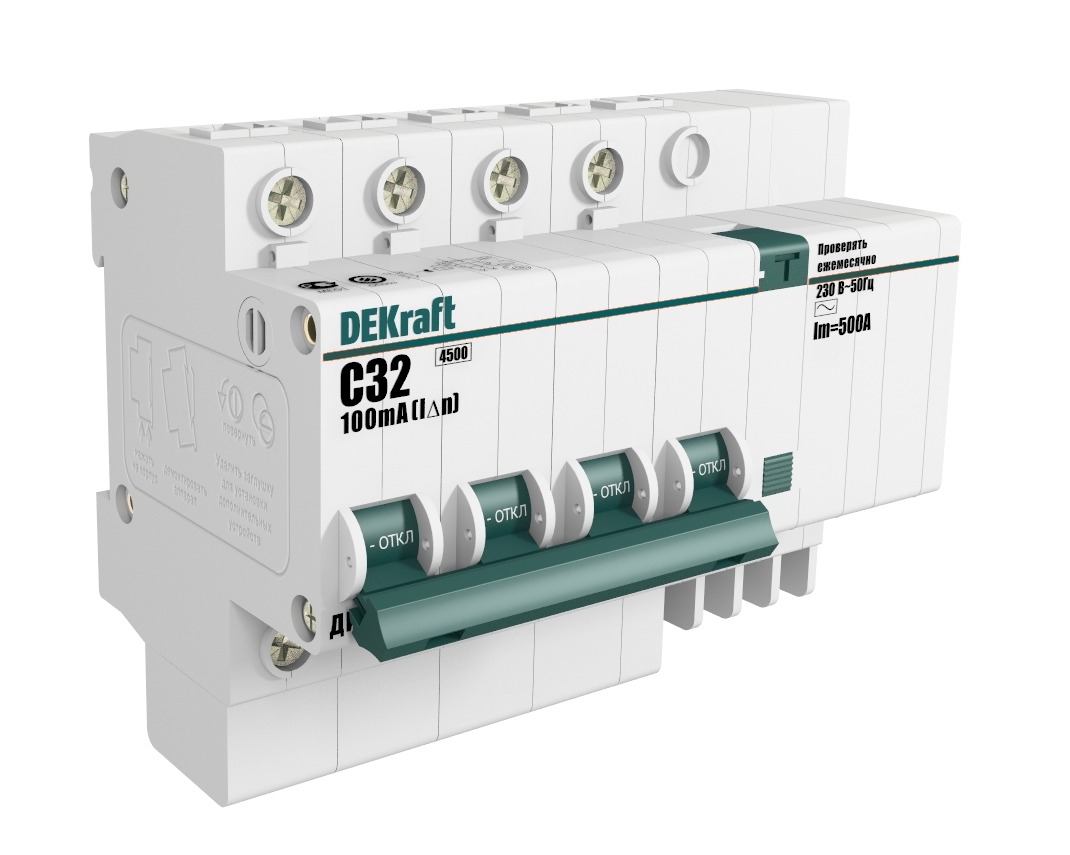

DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.

Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства. Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.

Выбор дифференциального автомата для квартиры

Правильный выбор диф. автомата для квартиры, дома

Защита от короткого замыкания и перегрузки по току в электропроводке осуществляется автоматическими выключателями (АВ), а защиту от поражения электрическим током человека и утечку тока в электропроводке выполняют устройства защитного отключения (УЗО).

Отличие Дифавтомата от автомата и УЗО

Дифференциальный автомат несёт в себе две функции защиты AB и УЗО в одном устройстве. Отдельные устройства защиты АВ и УЗО, и дифференциальный автомат имеют свои преимущества и недостатки для разных вариантов применения.

В каких случаях выбирают дифференциальный автомат

В каждой квартире находится достаточное количество электроприборов. И все они должны иметь свою индивидуальную защиту. Если на электропечь, духовку, стиральную машину, посудомоечную машину, холодильник, бойлер, зал, спальни, детскую и т. д. поставить раздельные автомат АВ и УЗО, то какой по размеру будет электрический щиток. Вот в чём основное преимущество дифференциального автомата.

Также если УЗО требуется выбирать по току на 1-2 порядка выше чем номинальный ток автомата АВ, то дифференциальный автомат выбирается только на оптимальный ток защиты от короткого замыкания и перегрузки. И так мы остановились на выборе дифференциального автомата для квартиры или дома. Теперь необходимо определиться с характеристиками устройства в каждом конкретном случае.

Выбор оптимального тока. Величина тока дифференциального автомата выбирается в зависимости от нагрузки электроприбора, мощности освещения или сечения электропроводки. Существуют дифференциальные автоматы с токовыми параметрами C6, С10 (для освещения), С16, С25, С40, С50, С63, С80, С100.

Как узнать характеристики дифавтомата

Ток утечки — этот основной параметр защиты который выражается в миллиамперах (мА) и обозначается символом. Если диф. автомат ставится сразу за счетчиком, тогда ток утечки выбирают 300 мА для дома, или 100мА для квартиры. Для отдельных групп ток утечки выбирают 30 мА, а отдельных сетей 10 мА.

Выбор дифавтомата по току

По напряжению. Существуют дифференциальные устройства на 380 В и 220 В. Для трехфазной сети 380 В устройство имеет по четыре контакта вверху и внизу, один из которых рабочий ноль.

Выбор дифференциального автомата по току утечки

По типу. Делятся устройства по типу с током утечки АС и А. Автоматы типа АС используются для переменного тока утечки, а устройства типа А срабатывают от постоянного тока утечки. Таким образом, диф. автоматы типа А применяют для защиты электронных приборов, таких как телевизоры, компьютеры и даже посудомоечные или стиральные машины, где УЗО типа АС неэффективно реагирует на постоянный ток утечки.

Защита от обрыва нуля. Для правильной работы дифавтомата необходима сеть 220 В (фаза и ноль). Если по какой-то причине пропадёт фаза, то устройство не сработает, так как отсутствует ток утечки. А если оборвется ноль и появится ток утечки (сырые стены со старой электропроводкой, пробой изоляции проводов в электроприборе и т. д.), то защита УЗО также не сработает т. к. нет полного питания электрической схемы защиты.

Схема установки дифавтомата с защитным заземлением PE

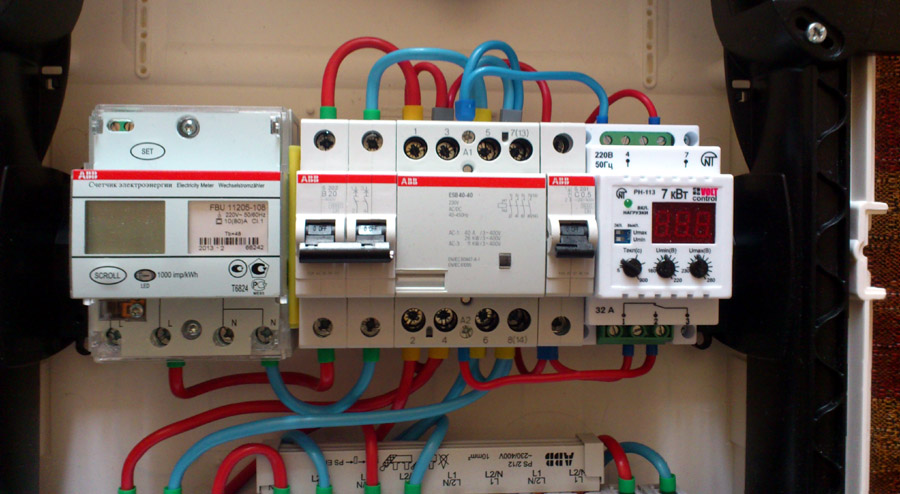

Возникает опасность поражения электрическим током человека. Для исключения подобной ситуации дифавтомат должен иметь защиту от обрыва нуля. Если такой функции в защите УЗО нет, тогда нужно отдельно приобрести и установить реле напряжения с защитой от обрыва нуля.

Какого производителя дифавтоматов выбрать

Экономить на защите электросетей и защите от поражения током человека не стоит. Качественное устройство защиты прослужит долгие годы. Это гораздо выгоднее, чем устанавливать дешёвые не надежные варианты защиты и менять их каждый год. Популярные бренды — это ABB (Шведы со Швейцарией), Legrand (Франция), Schneider Electric (Франция), Siemens (Германия). Эти производители доказали надежность и качество своих изделий уже много лет.

Важно устанавливать защитное устройство в электрических сетях с защитным проводником PE. При появлении тока утечки через проводник PE, защита тут же сработает

А если использовать рабочий ноль N вместо PE, то ток утечки пройдет через человека на землю, что не очень приятно. Эффективность защиты в этом случае будет значительно ниже, чем в первом варианте.

В чем отличия по принципу работы устройства защитного отключения и дифавтомата

Мы не станем подробно рассматривать конструкцию и основы функционирования этих аппаратов. Однако предоставленной информации будет достаточно, чтобы абсолютно точно разобраться, что же установлено в щите и насколько это обезопасит в дальнейшем. Безусловно, опытные электрики такие детали знают досконально, но простым потребителям будет интересно. Тема особенно актуальна при осуществлении модернизации бытовых элекросетей: ремонт проводки, замена счетчика, установка щита.

Внешне понять, чем отличается УЗО от автоматического выключателя дифференциального тока, практически невозможно. Они похожи, но функции выполняют разные:

  • Устройство защитного отключения – сравнивая величину тока, подходящую к электропотребителю и исходящую от него, прибор определяет уровень утечки. Когда разность значений токов достигнет опасных для жизни масштабов (в среднем это 30 мА), то защитное устройство отключит напряжение. Это не только спасает человека от электротравм при прикосновении к поврежденному оборудованию, но и эффективно предотвращает пожар при нагреве проводников при утечке.
  • Дифавтомат – это уникальная конструкция, совмещающая в себе автомат и уже упомянутое УЗО. Таким образом, дифференциальный автомат обеспечивает защиту электропроводки от перегрузок и коротких замыканий, а также от возникновения утечек тока.

В целом, устройство защитного отключения и принцип работы его схемы защищает от поражения электротоком и утечек проводки, сопровождающихся пожаром. Многие пользователи считают, что установив данный коммутатор, они полностью защищены. Отнюдь, это не так, в отличие от дифавтомата, он не в состоянии уберечь сеть от перегруза и коротких замыканий.

Говоря доступным языком, такой коммутационный прибор контролирует наличие утечки тока от главных потребителей. Когда изоляция повреждена, схема среагирует и отключит сеть. Вместе с тем, УЗО обладает рядом недостатков:

  • При одновременном включении ряда мощных электрических потребителей создается перегрузка, и агрегат не сработает.
  • Если соединить фазу и ноль при работающем устройстве защитного отключения, т.е. организовать крупное КЗ, то прибор также не отключит сеть.
  • При отключении «нейтрали» элемент не работает, в это время в фазном проводнике присутствует напряжение, что представляет опасность.
  • Установка не сможет работать при понижении напряжения в сети ниже номинального. Электронный тип аппаратов полностью зависит от наличия питающей энергии, их механизм функционирует от контролируемой сети или внешнего блока питания.

Выводы

Перечисленных пунктов вполне достаточно, чтобы понять, чем отличается УЗО от дифференциального автоматического выключателя, не вникая в особенности их конструкции

Подводя итоги, важно отметить, что устройство защитного отключения не в состоянии защитить сеть от короткого замыкания или перегрузки. Поэтому его всегда включают в схему последовательно с обычным автоматом, чтобы один компонент предохранял от утечек, а второй – от КЗ и перегрузок. Используя дифавтомат, можно избавиться от описанных ситуаций

Он гарантированно отключит сеть при непосредственном прикосновении человека к оборудованию, находящемуся под напряжением. Повреждение изоляции и контакт токоведущих линий с корпусом также вызывает срабатывание этого коммутационного прибора

Используя дифавтомат, можно избавиться от описанных ситуаций. Он гарантированно отключит сеть при непосредственном прикосновении человека к оборудованию, находящемуся под напряжением. Повреждение изоляции и контакт токоведущих линий с корпусом также вызывает срабатывание этого коммутационного прибора.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

  • А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
  • АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

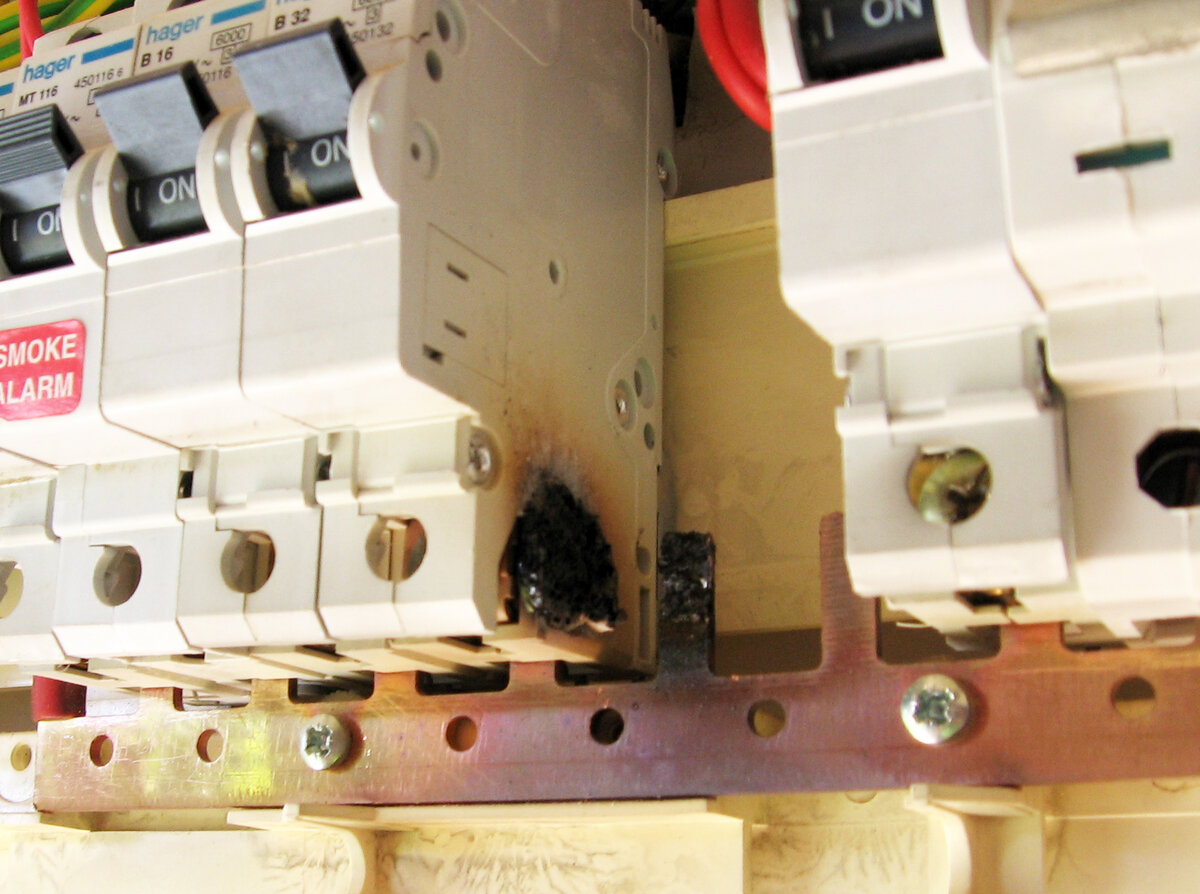

Стоимость замены при выходи из строя

Нет ничего вечного, все со временем ломается, повреждается и выходит из строя. То же самое и здесь любое электрооборудование со временем, может повредиться и выйти из строя.

Допустим, что у нас из строя вышло УЗО или автоматический выключатель. Первое, что необходимо сделать, это произвести замену одного из этих элементов.

Теперь представим что неисправен дифавтомат, а вернее та функциональная часть дифавтомата, которая отвечает за защиту от сверхтока (например, проблема в тепловом расцепителе и он постоянно отключается при малых нагрузках). А защита по утечки тока проверкой кнопкой «ТЕСТ» не показала проблем, то в таком случае полной замене подлежит весь АВДТ, а это по деньгам выходит гораздо дороже, нежели менять каждый модуль по отдельности.
