Расшифровка маркировки ПВС
Все проводники, предлагаемые на рынке электротехнического оборудования, имеют маркировочный сертификат и должны соответствовать системе Госстандарта России. Различают эту продукцию по аббревиатуре ПВС, которая представляет технические характеристики провода, назначение и сферу его использования.

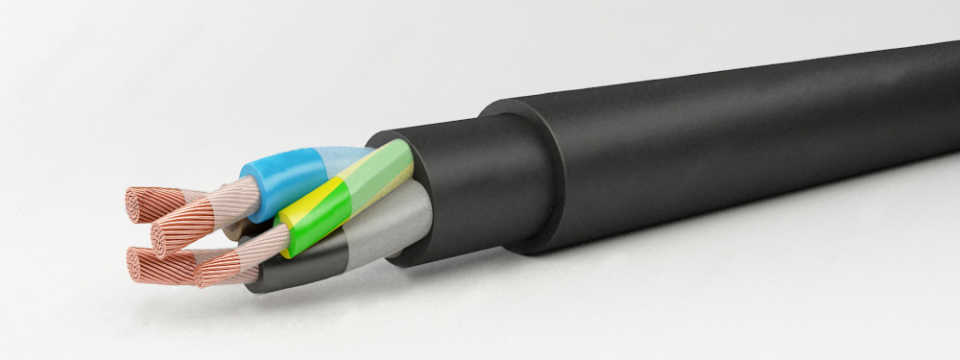

Кабель силовой с ПВХ, резиновой изоляцией:
- КГ — гибкий
- А — 1-ая буква: алюминиевая жила, при её отсутствии — жила медная
- В — поливинилхлоридная изоляция
- В — вторая буква: поливинилхлоридная оболочка
- Г — покров отсутствует, «голый»
- нг — не горит
- LS — Low Smoke – выделение газа и дыма
- Бб — покров из стальных лент, бронированный
- Шв — наружный ПВХ шланг
Кабель (БПИ) с изоляцией из пропитанной бумаги:
- А — 1-ая буква: алюминиевая жила, при её отсутствии — жила медная
- АБ — броня из алюминия
- СБ — первая или вторая буква: броня из свинца
- л — лента из лавсана
- 2л — двойная лента из лавсана
- Г — покров отсутствует, «голый»
Телефонный кабель:
- Т — кабель телефонный
- П — изоляция из полиэтилена
- п — поясная изоляция: полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные ленты
- Э — экран
- П — оболочка из полиэтилена
- З — наполнитель гидрофобный
- Шп — наружный покров — шланг из полиэтилена
- С — кабель станционный
Подвесные провода:
- А — голый провод из алюминия
- АС — сталеалюминиевый голый провод
- СИП — провод самонесущий, изолированный
Контрольный кабель:
- К — первая или вторая буква: контрольный кабель (кроме КГ)
- Э — экран
Особый способ расшифровки некоторых типов кабеля:
- КСПВ — в виниловой оболочке для системной передачи
- КПСВВ — кабели с виниловой изоляцией и в виниловой оболочке для пожарной сигнализации
- КПСВЭВ — с виниловой изоляцией, с экраном и в виниловой оболочке для пожарной сигнализации
- ПНСВ — нагревательный провод со стальной жилой в виниловой оболочке
- ПВ-1, ПВ-3 — с виниловой изоляцией 1-го, 3-го класса гибкости жилы
- ПВС — соединительный провод в виниловой оболочке
- ШВВП — шнур плоский с виниловой изоляцией и в виниловой оболочке
- ПУНП — универсальный плоский
- ПУГНП — универсальный плоский гибкий провод
Силовой кабель:
- N — согласовано с VDE
- Y — поливинилхлорид
- H — поливинилхлорид безгалогеновый
- M — кабель для монтажа
- C — экран медный
- RG — броня
Кабель «витая пара»:
- U — unfoiled: нефольгированный, неэкранированный
- F — foiled: фольгированный, экранированный
- S — screened: экранированный проволоками из меди
- S-F — общий плетёный экран из фольги
- S-S — экран каждой пары: из фольги и плетёный экран
- TP — twisted pair — пара витая
Телефонный кабель, кабель пожарной сигнализации:
- J — установочный инсталляционный кабель
- Y — поливинилхлорид
- (St) — экран-фольга
Огнестойкий безгалогеновый кабель:
- N — согласовано с VDE
- HX — резина сшитая
- C — экран из меди
- FE 180 — свойства кабеля сохраняются на определённое временя (180 минут) в открытом пламени и под напряжением
Провода монтажные:
- H — провод гармонизированный (одобрение HAR)
- N — соответствует национальному стандарту
- 05 — напряжение 300/500 В, номинальное
- 07 — напряжение 450/750 В, номинальное
- V — поливинилхлоридная изоляция
- K — жила гибкая для стационарного монтажа
Кабель (Италия) имеет специфическую маркировку согласно CEI UNEL 35011:
- F — corda flessibile — жила гибкая
- R — polivinilclorudo — PVC — поливинилхлоридная изоляция
- O — anime riunite per cavo rotondo — круглый кабель, неплоский
- R — polivinilclorudo — PVC — поливинилхлоридная оболочка
Кабели из сшитого полиэтилена с изоляцией:
- N — согласовано с VDE
- Y — поливинилхлорид
- 2Y — полиэтилен
- 2X — полиэтилен сшитый
- S — экран из меди
- (F) — герметизация продольная
- (FL) — герметизация продольная, поперечная
- E — кабель из 3 жил
- R — бронированный из круглых стальных нитей
- J — имеется жёлто-зелёная жила
- O — отсутствует жёлто-зелёная жила
Контрольный кабель:
- Y — поливинилхлорид
- SL — контрольный кабель
- Li — проводник по VDE, многожильный
Технические характеристики и условия эксплуатации
Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:
- Материал токопроводящей жилы – медь.
- Материал изоляции – ПВХ-пластикат.
- Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
- Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
- Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
- Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
- Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
- Расчетный срок эксплуатации – 15 лет.
- Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
- Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
- Гарантийный срок – 2 года с момента начала эксплуатации.
Об использовании провода смотрите в этом видео:
Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Кабель ВВГ
С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи – поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.
Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.
Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом – 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.
Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.
ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.
Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.
Технические характеристики и причина опасности провода ПУНП
Расшифровка аббревиатуры ПУНП выглядит следующим образом: П – провод, УН – универсальный, П – плоский.
Данный вид проводника прославился своей электро-, а также пожароопасностью и как следствие – получил множество негативных отзывов в интернете.
Далее мы расскажем читателям сайта Сам Электрик о технических характеристиках провода ПУНП и причиной запрета на отечественном рынке кабельной продукции.
Основные параметры
Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:
- материал жил – медь, соответственно проводник жесткий;
- изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
- цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
- номинальное напряжение – до 250 Вольт;
- номинальная частота – до 50 Гц;
- температура эксплуатации — от -15°С до +50°С;
- допустимый нагрев жил провода – до 70°С;
- поперечное сечение жил – от 1,0 до 4,0 мм2;
- количество токоведущих жил – 2 либо 3;
- срок службы – до З0 лет;
Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:
Вот мы и предоставили описание самых важных параметров данного проводника
Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях
В чем опасность использования
Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током.
Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.
К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).
Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2.
Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к.
ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.
Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.
Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции.
Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения.
Рекомендуем прочитать:
обзор проблемы использования данного проводника
Технические характеристики
Ниже приведены основные технико-эксплуатационные параметры ПуГВ:
- климатическое исполнение – УХЛ;
- тип помещения, в котором эксплуатируется изделие, – II категория по ГОСТ;
- диапазон допустимых температур в процессе эксплуатации – от -50 до +65 гр. Цельсия;
- повышенная устойчивость к влаге (при температуре -15 гр. Цельсия уровень содержания влаги составляет 98%);
- допустимые температуры при монтаже провода – не ниже -15 гр. Цельсия;
- сечение – 0,5-240 кв. мм;
- одиночный способ монтажа исключает распространение горения;
- выдерживает продолжительный нагрев до 70 гр. Цельсия;
- срок эксплуатации – свыше 20 лет, начиная от даты изготовления.
Допустимые токовые нагрузки зависят от сечения конкретного кабеля.
Состав провода
Жилы производятся из медной луженой проволоки, количество которой зависит от сечений прутьев и конечного изделия. Изоляция выполняется из цветного поливинилхлоридного пластиката.
Цвета провода
Изоляционная оболочка ПуГВ может иметь различную цветовую гамму, при этом покрытие делается сплошным. Допустима окраска в виде двух продольных полос разного цвета, расположенных диаметральным образом. Каждая полоса окрашивается в натуральный цвет. Для заземляющего провода используется желто-зеленая окраска, нулевого – синяя, фазного – коричневая.
Поскольку цвета нигде не регламентируются, то такая маркировка обсуждается индивидуально с заказчиком. Если какие-либо указания отсутствуют, то производитель вправе самостоятельно сделать выбор.
Маркировка, параметры
Установочный провод «П» универсальный, «УН» плоской «П» конструкции, применяется для устройства осветительных сетей невысокой мощности стационарных установок. Имеет монолитный медный проводник, виниловую изоляцию. Литера «Г» (ПУГНП) означает конструкцию из свитых тонких проволок, придающих гибкость.
Марка определена условиями ТУ 16 К13-020-93. Основные характеристики должны быть не ниже заявленных стандартом:
Нормируется стандартное значение номинального сечения жилы. Активное сопротивление жилы кабеля, зависит от сечения, жестко также задано стандартом. Это должно заставить производителя продукции, использовать качественный материал. Зависимость величин сопротивления от сечения приведена в таблице.
| Номинальное сечение жилы, мм2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 |
| Электрическое сопротивление постоянному току 1 км жилы при 20℃, Ом, не более | 25.5 | 21.8 | 14 | 7.49 | 4.79 | 3.11 |
| Диаметр жилы, мм | 0.98 | 1.13 | 1.38 | 1.78 | 2.26 | 2.76 |
Для удобства введена строка с вычисленными диаметрами;
Бывает двух, трехжильный. Толщина изоляции зависит от рабочего напряжения, количества жил. Толщина изоляции в таблице приведена для рабочего напряжения переменного тока частотой 50 Гц, ограниченного 660 В.
| Количество жил и сечение | Толщина | Для ПУНП | Для ПУГНП | |||
| изоляции, мм | оболочки, мм | Габариты мм*мм | Вес 1 км провода, кг | Габариты мм*мм | Вес 1 км провода, кг | |
| 2,0,75 | 0.6 | 0.8 | 3,4*5,1 | 34 | 3,5*5,5 | 34.5 |
| 2×1,0 | 0.6 | 0.8 | 3,5*5,3 | 38 | 3,6*5,5 | 40.1 |
| 2×1,5 | 0.7 | 0.8 | 4,0*6,4 | 53 | 4,1*6,5 | 54.8 |
| 2×2,5 | 0.8 | 1 | 4,4*7,1 | 74 | 4,6*7,5 | 81.1 |
| 2×4,0 | 0.9 | 1.1 | 5,1*8,4 | 110 | 5,3*9 | 116.1 |
| 2×6,0 | 1 | 1.2 | 5,6*9,4 | 151.2 | 5,8*10 | 159.5 |
| 3×0,75 | 0.6 | 0.8 | 3,4*7,1 | 44.2 | 3,5*7,5 | 47.4 |
| 3×1, | 0.6 | 0.8 | 3,5*7,5 | 55.3 | 3,6*7,5 | 57.4 |
| 3×1,5 | 0.7 | 0.8 | 4,0*8,7 | 73.5 | 4,1*9 | 79.1 |
| 3×2,5 | 0.8 | 1 | 4,4*10 | 107.6 | 4,6*10,4 | 188.5 |
| 3×4, | 0.9 | 1.1 | 5,1*12 | 160.8 | 5,3*12,4 | 170 |
| 3×6,0 | 1 | 1.2 | 5,6*13,5 | 223.1 | 5,8*14,1 | 235 |
Дополнительно приведены, габаритные размеры (ширина*высота), вес;
- Сопротивление изоляции одного километра при 20°С не меньше, мОм: 1;
- Допустимый диапазон температуры эксплуатации, °С: -15 ÷ +50, максимальный нагрев жилы, °С: +70;
- Рабочее напряжение ПУНП, установленное ТУ, не превышает, В: 250.
Описание и конструкция провода ПуГВ
Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.
Расшифровка обозначения:
отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;
Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2
Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.
Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.
Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).
| Сечение | Диаметр отдельной проволоки, мм |
| 2,5 | 0,43 |
| 4 | 0,53 |
| 6 | 0,65 |
| 10 | 0,82 |
| 16 | 0,65 |
| 25 | 0,82 |
| 35 и 50 | 0,69 |
Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.
| Номинальное сечение,мм 2 | Номинальная толщина изоляции, мм | Минимальная толщина изоляции, мм | Максимальный наружный диаметр, мм |
| 0,75 | 0,6 | 0,44 | 2,6 |
| 1,0 | 0,7 | 0,53 | 2,8 |
| 1,5 | 0,7 | 0,53 | 3,1 |
| 2,5 | 0,8 | 0,62 | 3,9 |
| 4 | 0,8 | 0,62 | 4,4 |
| 6 | 0,8 | 0,62 | 4,9 |
| 10 | 1,0 | 0,8 | 6,4 |
| 16 | 1,0 | 0,8 | 8,0 |
| 25 | 1,2 | 0,98 | 9,8 |
| 35 | 1,2 | 0,98 | 11,0 |
| 50 | 1,4 | 1,16 | 13,0 |
Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.
Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.
Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).
| Обозначение | Цвет |
| Белый, натуральный или серый | Б |
| Желтый или оранжевый или фиолетовый | Ж |
| Красный или розовый | К |
| Синий или голубой | С |
| Зеленый | З |
| Коричневый | Кч |
| Черный | Ч |
| Желто-зеленый | З-Ж |
При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.
Сферы применения
При выборе того или иного типа проводника необходимо учитывать его технические характеристики, уровень защиты, поэтому перед тем, как приобрести кабель и смонтировать его, нужно составить план работ и вычислить необходимые нагрузки. Существует несколько наиболее распространённых сфер, где используются перечисленные выше изделия, среди которых:
- Организация освещения путем подключения проводника к приборам и источнику тока. Для этого кабель прокладывают от распределительного щитка к осветительному прибору через выключатель, при этом напряжение в сети не должно превышать 250 Вольт, в противном случае жилы будут перегреваться, что приведет к возгоранию и короткому замыканию;
Схема расположения кабелей
- Использование внутри осветительных изделий, в люстрах и светильниках. В качестве проводниковой арматуры в данном случае чаще всего используются одно и двухжильные кабеля, которые имеют сечение 1,5 мм2, и служат в качестве распределителей тока по потребляющим лампам;
- В некоторых случаях, когда рассчитано, что к сети будут подключаться только приборы с небольшим потреблением и малой мощности, допускается применение указанного проводника для организации полного электроснабжения внутри квартиры или частного дома;
Важно! При такой разводке сечение подводящего кабеля должно быть больше чем остальные сети, это позволит избежать перепадов напряжения и проседания тока
- Часто провода ПУГНП используются для временных схем, например, во время ремонта помещения, которые впоследствии удаляются.
Таким образом, можно сделать вывод, что указанные выше типы кабелей можно использовать во многих сферах, для организации постоянных и временных линий электропередачи, а также в осветительных приборах. Чтобы правильно рассчитать нагрузку и выполнить монтаж, нужно понимать, что означает ПУНП расшифровка, какие кабели допускается использовать в определенных условиях, а какие не стоит
Также при покупке нужно обратить внимание на паспорт изделия, в котором должны быть указаны данные о производителе, технические характеристики и показатели, а также информация о проводимых испытаниях проводника на производстве. Если нет необходимого инструмента или опыта в проектировании, а также проведении работ по монтажу электропроводки, то лучше обратиться к специалистам, которые смогут произвести расчет оборудования и составят подробный план действий, затем выполнят установку проводниковой арматуры с гарантией безопасности и в установленный срок
Расшифровка аббревиатуры
Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.
Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.
Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.
Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.
С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.
Какой провод применять для проводки на улице: лучшие варианты
Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.
К наиболее популярным типам стоит отнести:
СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.
АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:
- Наличие стальной ленты в оболочке.
- Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
- Внешняя оболочка выполнена в черном цвете.
- Стойкость к влаге и перепадам температур.
- Ресурс — 30 лет.
Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.
NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:
- Стойкость к воде и огню.
- Соответствие международным нормам.
- Наличие разноцветной изоляции проводов.
- Удобство организации проводки на улице.
- Черная внешняя оболочка их ПВХ пластика.
- Стойкость к перепадам температур.
- Ресурс — 30 лет.
Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.
NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:
- Соответствие нормам союза электротехников Германии.
- Термостойкость и способность работать в широком температурном диапазоне.
- Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
- Сечение круглое, цвет — серый.
- Стойкость к огню.
При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.
Как выбрать провод?
Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие. Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.
Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².
Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².
Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.
При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.
Медные провода обладают значительно лучшими качествами, например:
- Они не так сильно подвержены окислению.
- Лучше проводят ток.
- Более адоптированы под внешнюю среду.
- Не так подвержены поломкам в местах сгибов.
При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.
Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.
Провод ПУГНП
Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.
Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.
Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.
Провод ПГВВП (ПУГНП) используют в следующем:
— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.
Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт
Также важно следить при монтаже допустимым радиусом изгиба кабеля, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения
ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
Токоведущие медные жилы приведены в таблице
| Наименование | Размер номинального сечения, мм2 |
| двухжильная | 0,35 – 6 |
| трехжильная | 0,35 — 4 |
Характеристики ПГВВП (ПУГНП): технические и эксплуатационные
| Рабочий диапазон температуры | с – 50 до +70 градусов |
| При температуре не выше 35 градусов влажность воздуха | до 100 процентов |
| Допустимый температурный нагрев медных жил | плюс 70 градусов |
| Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов) | плюс 80 градусов |
| Минимальный допустимый температурный предел окружающей среды при прокладке | не ниже минус 15 градусов |
| Монтажный размер радиуса изгиба при прокладке | наружный диаметр не меньше 10 мм |
| Частота электротока | 50 герц |
| Максимально допустимый предел напряжения | 250 вольт |
| При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении | |
| — 1,5 мм2 | не больше 12,1 Ом/км |
| — 2,5 мм2 | не больше 7,41 Ом/км |
| — 4 мм2 | не больше 4,61 Ом/км |
| Сопротивление постоянному напряжению 1км при сечении 1 мм2 | не больше 27,1 Ом/км |
| Срок службы эксплуатации | 15 лет |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.
