Принцип работы частотного преобразователя для асинхронных двигателей

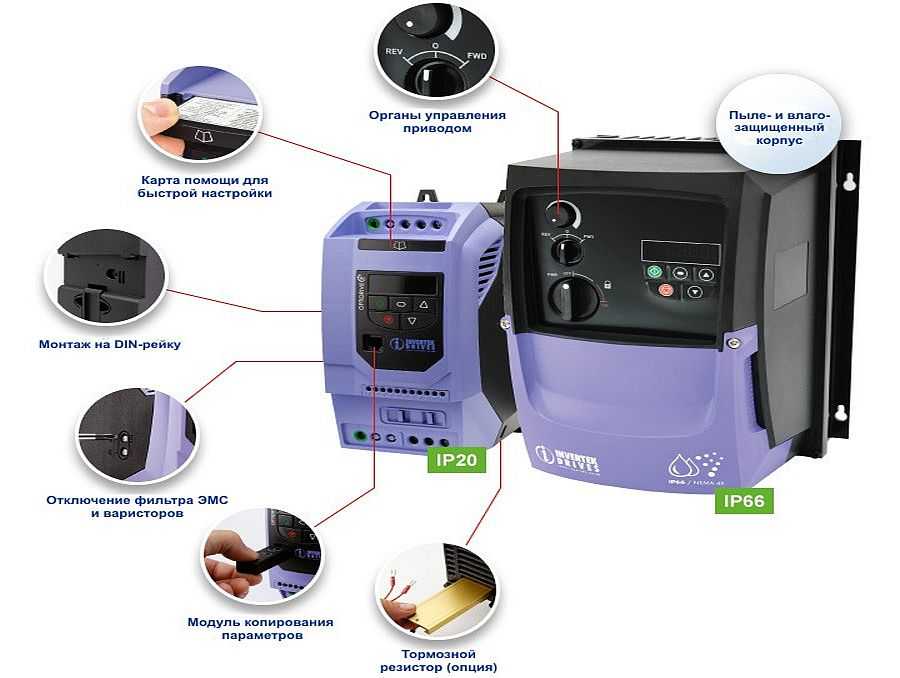

Частотный преобразователь для электродвигателя: назначение и функции

Инверторный преобразователь частоты — электронное устройство для изменения частоты электрического тока и напряжения. Пределы изменений солидные. Частота может меняться от 1 Гц до 500 Гц. И это не максимум, а предел регулировки нормального частотника. Современные частотные инверторы делают на основе электроники, что позволяет точно поддерживать частоту и напряжение. При желании можно создать условия для плавного старта. Все это позволяет применять относительно недорогие электромоторы постоянного тока там, где раньше это было невозможно.

Некоторые частотные преобразователи управляются микропроцессорами

Частотный инвертор с асинхронным электромотором

Асинхронные двигатели при включении потребляют в разы больше энергии чем при штатной работе. Пусковые токи могут быть в 6-8 раз выше рабочих. Такие мгновенные скачки просаживают сеть. Напряжение резко падает, потом также скачкообразно восстанавливается. При включении особо мощного движка, сетевые параметры изменяются настолько сильно, что воспринимаются чувствительной техникой как пропадание. В результате перезапускается компьютерная техника, моргают или совсем гаснут лампы, перегорают блоки питания у котлов отопления и т.д.

Раньше остроту проблемы снижали установкой конденсаторов, которые сглаживали скачки. Но конденсаторы требуются большой емкости — по 70 мкФ на каждый киловатт мощности, плюс такую же емкость необходимо подключать для нейтрализации пускового тока. Но даже в этом случае скачки были, как и перегрузки двигателя на старте. К тому же подключение через емкость «съедало» значительную часть мощности мотора. Для компенсации потери необходимо было покупать более мощные агрегаты, ставить более мощные пусковые конденсаторы. В общем, решение не лучшее, но другого по сути, не было.

Преобразователи частоты выбирают по мощности подключаемого оборудования (должен быть запас не менее 20%) и по току (тоже с запасом)

С появлением преобразователей частоты (ПЧ) проблема решается намного эффективнее. Основная функция этого оборудования — плавный и постепенный разгон двигателя с нуля до полной мощности. На протяжении определенного промежутка времени (может задаваться, а может быть фиксированной величиной), подаваемый на двигатель ток плавно изменяет свои параметры, выводя движок на рабочий режим. Никаких перегрузок, влияния на сети. И конденсаторы не нужны, значит мощность двигателя может быть примерно на 40% меньше чем раньше (именно настолько она снижалась с конденсаторами). Точно так же, постепенно, происходит отключение. Электромотор постепенно замедляется, затем останавливается. В общем, частотный преобразователь для электродвигателя продлевает срок его эксплуатации, убирает проблему пусковых токов, стабилизирует параметры сети.

Что дает применение частотного инвертора с синхронным двигателем

Синхронные электродвигатели постоянного тока имеют несложное устройство, после выхода на требуемую скорость работают стабильно. Недостатки — сложности с пуском и невозможность регулирования частоты вращения вала. Проблему пуска давно научились обходить — делают асинхронную пусковую обмотку, которой разгоняют до нужной частоты. А вот невозможность менять скорость очень сильно ограничивает область применения. Не так много устройств, в которых нет необходимости в разных скоростных режимах работы двигателя. Это вентсистемы, кулеры.

Таблица с несколькими моделями, их параметрами и ценами

Если с синхронным электродвигателем использовать частотный преобразователь, проблема изменения скоростей решается на раз. Причем эта связка работает настолько удачно, что японцы уже выпустили новые электропоезда на такой тяге. Стало появляться и другое подобное оборудование. Причем не только тяговое — новые электроинструменты некоторые производители стали выпускать с такими моторами. Да, стоит такое оборудование дороже, но имеет хороший КПД, работает стабильно.

Советы по выбору частотников

При выборе частотника наиболее низкая стоимость определена набором минимальных функций. Рост стоимости пропорционален их увеличению.

Первоначально преобразователи классифицируют по мощности. Не менее важными параметрами являются перегрузочная способность и тип исполнения.

Мощность частотника должна быть не меньше максимальной мощности установки. Для оперативного ремонта или замены в случае поломки частотного привода для электромотора желательно, чтобы сервис-центр был расположен в непосредственной близости.

При выборе преобразователя немаловажным фактором является его напряжение. Если подобрать частотник определённого напряжения, а в сети оно окажется более низким, то он будет отключаться. Если же напряжение сети будет длительно допускать допустимое напряжение, то это приведёт к его повреждению и невозможной дальнейшей работе. С учётом этих рисков нужно выбирать частотники с большим интервалом допустимого напряжения.

Существует два типа управления преобразователей: векторное и скалярное.

При скалярном управлении удерживается постоянство между значением напряжения и частоты на выходе. Это наиболее простой тип частотников, и, вследствие этого, более дешёвый.

При векторном управлении из-за снижения статической ошибки управление осуществляется более точно. Но и стоимость асинхронного преобразователя частоты с этим видом управления более высока в сравнении со скалярным управлением.

Количество вводов должно быть оптимальным, потому как при слишком большой их численности цена прибора для изменения частоты будет неоправданно завышена, а также могут возникнуть некоторые сложности при его настройке.

Необходимо учесть перегрузочные способности частотника по току и мощности. Ток частотника должен быть чуть больше, нежели номинальный ток двигателя. В случае возникновения ударных нагрузок необходим запас по пиковому току, который должен быть не менее 10% от ударного тока.

Принцип работы и число оборотов асинхронных двигателей

Данный вопрос рассмотрим на примере АДКР, как наиболее распространенного типа электродвигателей подъемно-транспортном и обрабатывающем оборудовании. Напряжение от сети подается на обмотку статора, каждая из трех фаз которой смещена геометрически на 120°. После подачи напряжения возникает магнитное поле, создающее путем индукции ЭДС и ток в обмотках ротора. Последнее вызывает электромагнитные силы, заставляющие ротор вращаться. Еще одна причина, по которой все это происходит, а именно, возникает ЭДС, является разность оборотов статора и ротора.

Одной из ключевых характеристик любого АДКР является частота вращения, расчет которой можно вести по следующей зависимости:

n = 60f / p, об/мин

где f – частота сетевого напряжения, Гц, р – число полюсных пар статора.

Все технические характеристики указываются на металлической табличке, закрепленной на корпусе. Но если она отсутствует по какой-то причине, то определить число оборотов нужно вручную по косвенным показателям. Как правило, используется три основных метода:

Расчет количества катушек. Полученное значение сопоставляется с действующими нормами для напряжения 220 и 380В (см. табл. ниже),

Расчет оборотов с учетом диаметрального шага обмотки. Для определения используется формула вида:

2p = Z1 / y,

где 2p – число полюсов, Z1 – количество пазов в сердечнике статора, y – собственно, шаг укладки обмотки.

Стандартные значения оборотов:

Расчет числа полюсов по сердечнику статора. Используются математические формулы, где учитываются геометрические параметры изделия:

2p = 0,35Z1b / h или 2p = 0,5Di / h,

где 2p – число полюсов, Z1 – количество пазов в статоре, b – ширина зубца, см, h – высота спинки, см, Di – внутренний диаметр, образованный зубцами сердечника, см.

После этого по полученным данным и магнитной индукции нужно определить количество витков, которое сверяется с паспортными данными двигателей.

Устройство станка, перед установкой ПЧ

Итак, вот, что мы имели исходно:

Станок полировки кожи

В станке два двигателя – вытяжка пыли и привод полировки.

Обувной станок полировки кожи, вид сбоку

Внутреннее устройство электрики станка полировки обуви

Слева на фото – вводной автомат и контакторы. Это вся схема станка.

Старая схема полировки. Контакторы двигателей вытяжки и полировки

Ещё есть три кнопки управления – Пуск вытяжки, Пуск полировки, Стоп:

Старые кнопки управления контакторами. На левой оси – фетр (войлок) для полировки

Вытяжка нас не касается, хотя кнопки для её включения я устанавливать буду. А двигатель полировки подключим через ПЧ.

Электродвигатель, который подключается через преобразователь частоты

Асинхронный двигатель в работе. Шкив и ременная передача

Шильдик асинхронного двигателя, который предстоит подключить через частотник

При подключении ПЧ очень важно знать параметры двигателя. Загвоздка была в том, что на шильдике информация у него не читалась

Ведь настраивается единый привод, а это связка ПЧ+двигатель.

Забегая вперед скажу, что по внешнему виду двигателя я определил, что это движок на 3000 об/мин, а измерением тока и испытаниями я понял, что мощность двигателя – 1 кВт.

Устройство и назначение

Частотный преобразователь представляет собой набор схем, в которых тиристоры или транзисторы функционируют в режиме электронных ключей. Основное управление этими ключами осуществляет микропроцессор, который параллельно выполняет контроль, диагностику и защиту.

Часто преобразователь называют инвертором частотником. Существует два класса оборудования этого назначения:

С прямой связью.
С промежуточным звеном постоянного тока.

По своим характеристикам каждый класс обладает своими преимуществами и недостатками, которые и определяют место их конкретного использования. Управляемый выпрямитель считается основным электрическим устройством в инверторах с прямой связью. Во время работы он отключает тиристоры и подключает статорную обмотку электродвигателей к сети.

Преобразование выходного напряжения происходит за счет участков входного, поэтому их частота не может быть равна или больше питания, поступающего от источника. То есть она находится в пределах от 0 до 50 Гц, что приводит к слишком малому диапазону управления частотой вращения электродвигателя.

Асинхронные электродвигатели требуют сложную регулировку вращения, которую и обеспечивают преобразователи частоты, создающие на выходе высокочастотное напряжение до 800 Гц.

Пусковой процесс поэтапно

Для лучшего понимания процесса, пуск асинхронного двигателя с фазным ротором можно разделить на несколько ключевых этапов:

работа асинхронного мотора начинается с постепенного и равномерного раскручивания вала, при котором происходит уравновешивание момента сил сопротивления;
во время преодоления приложенного к ротору тормозного момента, компенсации потерь и передачи подвижным элементам конструкции кинетической энергии потребление ресурсов источника питания сильно возрастает;
на данном этапе начальная величина пускового момента и характеристики скольжения напрямую связаны с активным сопротивлением, создаваемым резисторами методом последовательного включения их в роторную цепь;
сопротивление пусковых резисторов снижает токовые показатели электроустановки, но пропорционально увеличивает до максимального значения пусковой момент;
для уменьшения пускового момента на старте в обязательном порядке применяется методика увеличения резистивного сопротивления, что также способствует ограничению области скольжения и снижению риска достижения ею недопустимых величин, плохо влияющих на разгон электромотора;
далее для поддержки полученного при разгоне ротора крутящего момента, сокращения времени старта и защиты агрегата от перегрева необходимо постепенно понижать сопротивление пусковых резисторов;
разные по своим характеристикам резисторы переключаются с помощью контакторов ускорения, последовательно включенных в схему;
чтобы обмотка фазного ротора не получила избыточное напряжение, отключать электроустановку от питающей сети можно только при замыкании накоротко роторной электроцепи.

Если при выключении рассматриваемого силового агрегата роторную цепь не замкнуть, то может возникнуть трехкратное, а то и четырехкратное напряжение по сравнению с номиналом.

Cпособы регулирования скорости вращения асинхронного двигателя

Асинхронные двигатели переменного тока являются самыми применяемыми электродвигателями абсолютно во всех хозяйственных сферах. В их преимуществах отмечается конструктивная простота и небольшая цена

При этом немаловажное значение имеет регулирование скорости асинхронного двигателя. Существующие способы показаны ниже

Согласно структурной схеме скоростью электродвигателя можно управлять в двух направлениях, то есть изменением величин:

скорость электромагнитного поля статора;
скольжение двигателя.

Первый вариант коррекции, используемый для моделей с короткозамкнутым ротором, осуществляется за счет изменения:

частоты,
количества полюсных пар,
напряжения.

В основе второго варианта, применяемого для модификации с фазным ротором, лежат:

изменение напряжения питания;
присоединение элемента сопротивления в цепь ротора;
использование вентильного каскада;
применение двойного питания.

Вследствие развития силовой преобразовательной техники на текущий момент в широком масштабе изготовляются всевозможные виды частотников, что определило активное применение частотно-регулируемого привода. Рассмотрим наиболее распространённые методы.

Устройство и принцип действия

Принцип, на основе которого функционирует частотный привод, использует базовое свойство вращающихся электрических машин, выраженное зависимостью параметров электромагнитного поля статора от частоты напряжения. Так, угловая скорость электромагнитного поля статора асинхронного двигателя выражается формулой:

ω = 2πf₁/р,

где f₁ — частота напряжения питания, р – число пар полюсов обмотки статора. Следовательно, осуществляя изменение частоты подаваемого напряжения, можно плавно регулировать угловую скорость вращающегося поля статора, а значит и частоту вращения ротора двигателя.

Структурная схема, представленная на рис.1 показывает, как устроен преобразователь частоты (ПЧ), работающий в составе ЧРЭП (ЧРЭП — частотно регулируемый электропривод).

Рис. 1. Схема частотного регулирования

Переменное сетевое напряжение U_cпромышленной частоты f_c выпрямляется диодным мостом (В) и после LC – фильтра, сглаживающего пульсации, поступает на вход инвертора (И), который является ключевым узлом всего привода.

Простой Г – образный LC – фильтр представляет собой комбинацию индуктивности (дросселя) и ёмкости (конденсатора), которые включены соответственно последовательно и параллельно нагрузке выпрямителя. Выпрямленное напряжение, кроме постоянной составляющей, содержит также переменную, имеющую вид однонаправленных пульсаций с некоторой амплитудой. Наличие высокочастотных составляющих, обусловленных пульсациями, негативно сказывается на работе электроники, поэтому частотно регулируемые электроприводы (ЧРЭП), как правило, оборудуются фильтрами подобного рода. Работает фильтр следующим образом. Индуктивность, включенная последовательно с нагрузкой, беспрепятственно пропускает постоянную составляющую тока, оказывая ей лишь незначительное активное сопротивление проводов катушки. Переменная же составляющая тока испытывает индуктивное сопротивление дросселя. При этом, в полупериод нарастания тока, дроссель индуцирует ЭДС противоположного направления. В это время происходит намагничивание сердечника, то есть накопление энергии. В этот же полупериод происходит заряд конденсатора фильтра. В полупериоде спада тока, запасенная дросселем энергия высвобождается, препятствуя его уменьшению, а конденсатор разряжается на нагрузку, также поддерживая величину тока. В результате этого происходит значительное сглаживание переменной составляющей.

Инвертор формирует на выходе переменное напряжение с изменяемой частотой и амплитудой. Основу схемы инвертора составляют силовые электронные ключи, функции которых выполняют транзисторы, изготовленные по IGBT – технологии. Для управления ключами используется принцип широтно–импульсной модуляции (ШИМ). Управляющие сигналы формирует система импульсно – фазового управления.

Процесс регулирования привода может осуществляться либо вручную, путем установки задания оператором, либо в автоматическом режиме.

Установка и подключение преобразователя частоты

Теперь расскажу и покажу пошагово, как я смонтировал частотник.

Для начала приготовил переднюю панель.

Панель управления частотником, кнопки, вольтметр

Панель изготовил из текстолита. На панели будут закреплены кнопки с НО и НЗ контактами (без фиксации), и вольтметр в качестве тахометра.

Панель с обратной стороны – кнопки зафиксированы, осталось поставить контакты и закрепить вольтметр

Если говорить просто, вся переделка заключалась в том, что я выкинул контактор и поставил преобразователь частоты Delta, на 1,5 кВт:

Частотник Delta мощностью 1,5 кВт вместо контактора

Честно говоря, 1,5 кВт – многовато, то есть, ПЧ я выбрал с большим запасом (почти в 2 раза). Меньше мощность найти не удалось. Тем лучше с электрической точки зрения – запас карман не тянет.

Фото установки преобразователя частоты:

Частотник установлен в станок на боковую дверцу, вместо контактора

Знаю, что монтаж выполнен не идеально, хорошо бы использовать наконечники и бандажи на провода, но давайте не будем об этом…

ПЧ Дельта, через него подключен двигатель полировки

Ноль в питании станка и частотника не используется, приходит только 3 фазы и земля (PEN проводник).

Питание ПЧ – 3 фазы и земля на входные клеммы R, S, T

Не берите с меня пример – от РУ защитный проводник должен приходить на РЕ шину, и с каждой отдельной клеммы – отдельно на клемму ПЧ, на корпус, и ещё куда надо.

Подключение ПЧ Delta. Клеммы управления и выходные силовые клеммы на двигатель U, V, W

Виды электромеханических устройств

Используют ротор в таких электромеханических устройствах, как двигатели, работающие на постоянном и переменном электрическом токе, генераторы.

Агрегаты, работающие на переменном токе

К таким агрегатам относятся различные электродвигатели. Наиболее распространенная модель данного устройства состоит из следующих частей:

Алюминиевый или чугунный ребристый корпус с монтажной коробкой для подключения обмоток статора и ротора;
Статор – неподвижная часть в виде полого цилиндра, расположенная внутри корпуса. Обмотка статора состоит из 3 пар расположенных друг напротив друга намотанных в пазы корпуса катушек из медного изолированного провода
Цельнометаллический цилиндрический ротор с валом и пазами, в которые впаяны обладающие высокой токопроводящей способностью алюминиевые стержни.

Двигатель, запитываемый от переменного тока

Вращается ротор на двух опорных подшипниках, запрессованных на его валу. Охлаждение работающего на больших оборотах электродвигателя происходит, благодаря крыльчатке – небольшому вентилятору, состоящему из множества лопастей и расположенному на одном из концов вала ротора. Также эффективному охлаждению работающего агрегата способствует ребристая структура алюминиевого корпуса.

Принцип работы подобного двигателя заключается в следующем:

При подключении тока к агрегату он попеременно проходит через одну из трех пар катушек статора.
При протекании по парам статорных катушек электрического тока они создают магнитное поле, силовые линии которого пересекают ротор.
Попеременно запитываемые пары катушек создают подвижное магнитное поле, которое по закону электромагнитной индукции провоцирует появление в неподвижных металлических стержнях ротора электрического тока.
Индуцированный ток в роторе приводит к появлению силы, выталкивающей его из магнитного поля статора. Так как частота подачи тока на катушки статора в среднем составляет порядка 30 импульсов в секунду, появившаяся в роторе выталкивающая сила приводит к его вращению с большой скоростью.

Важно! В зависимости от одновременности вращения ротора и порождающего это движение магнитного поля электрический двигатель переменного тока может быть синхронный (ротор агрегата вращается синхронно с магнитным полем статора) и асинхронный (вращение якоря не синхронизировано с движением магнитного поля статора). Первый вид отличается высокой мощностью и надежностью, в то время как второй характеризуется большим разнообразием конструкций и областей применения

Машины постоянного тока

Наиболее распространенный электродвигатель постоянного тока щеточного вида представляет собой электрический агрегат, состоящий из:

Чугунного корпуса с ребрами охлаждения и специальным монтажным коробом для подключения обмоток агрегата;
Вала из прочной инструментальной стали с двумя подшипниками;
Якоря, состоящего из сердечника (набора пластин из специальной электротехнической стали), якорной обмотки (размещенных в пазах сердечника катушек из медного провода);
Индуктора, состоящего из полюсов возбуждения с намотанными на них катушками из медного провода;
Коллектора – расположенных на валу медных пластин, к которым подключаются выводы катушек якорной обмотки;
Подпружиненных графитовых или металлографитовых щеток (щеточной группы).

Охлаждается такой двигатель, как и аналог, работающий от переменного тока, – расположенной на валу крыльчаткой.

Двигатель, работающий от постоянного тока

Важно! В отличие от электродвигателя переменного тока частотой вращения ротора в таком силовом агрегате управляет специальный блок, который при помощи установленного на валу датчика Холла определяет положение ротора и его скорость. Работает подобный агрегат следующим образом:. Работает подобный агрегат следующим образом:

Работает подобный агрегат следующим образом:

На обмотку возбуждения подается напряжение, создавая тем самым постоянное магнитное поле;
Через щетки и коллектор напряжение подается на катушки сердечника якоря – возникающее при этом магнитное поле отталкивается от такого же, образованного индуктором, вследствие чего двигатель начинает вращаться («запускается»);
Впоследствии при вращении через щетки запитываются остальные катушки якорной обмотки, что приводит к равномерному вращению якоря с определённой скоростью.

Останавливают вращение такого агрегата прекращением подачи напряжения на щеточную группу.

Помимо описанных выше электромоторов, к машинам, работающим на постоянном токе, относится также роторный стартер – устройство, необходимое для запуска бензиновых и дизельных автомобильных двигателей внутреннего сгорания.

Типичные схемы регуляторов оборотов

На рынке сегодня есть широкий выбор регуляторов и частотных преобразователей для асинхронных двигателей. Тем не менее, для бытовых нужд подъемного или обрабатывающего оборудования вполне можно сделать расчет и сборку на микросхеме самодельного прибора на базе тиристоров или мощных транзисторов.

Ниже представлен пример схемы достаточно мощного регулятора для асинхронного двигателя. За счет чего можно добиться плавного контроля параметров его работы, снижения энергопотребления до 50%, расходов на техническое обслуживание.

Данная схема является сложной. Для бытовых нужд ее можно значительно упростить, используя в качестве рабочего элемента симистор, например, ВТ138-600. В этом случае схема будет выглядеть следующим образом:

Обороты электродвигателя будут регулироваться за счет потенциометра, который определяет фазу входного импульса, открывающего симистор.

Как можно судить из информации, представленной выше, от оборотов асинхронного двигателя зависят не только параметры его работы, но и эффективность функционирования питаемого подъемного или обрабатывающего оборудования. В торговой сети сегодня можно приобрести самые разнообразные регуляторы, но также можно совершить расчет и собрать эффективное устройство своими руками.

Применение

Основные плюсы применения частотного преобразователя для электродвигателя — снижение влияния старта и торможения, возможность плавного регулирования скорости. Это дает возможность управлять работой двигателя без останова. Кроме этого, можно управлять группой двигателей, подключать движок на 220 В к сети 380 В и наоборот. Все это можно делать с асинхронными двигателями:

Вентиляторы, швейные машины.
Насосы, дымососы, компрессоры.
Центрифуги.
Крупная строительная техника (бетономешалки, манипуляторы и т.д.).
Токарные или фрезерные станки.

Любой электрический двигатель при подключении через частотный преобразователь работает стабильно. Ведь большая часть устройств позволяет подобрать нужный режим питания для обеспечения нормальной работы.

Выпускают разной мощности — от нескольких ватт до десятков киловатт

Преобразователь частоты может работать и с синхронными двигателями. Но выбирать его надо ориентируясь на потребляемый ток. Как правило, мощность ПЧ получается завышенной, но с этим ничего не поделаешь. Иначе работать двигатель не будет. И стоит иметь в виду, что синхронный двигатель при работе на повышенных частотах (выше 50 Гц) будет сильно шуметь, быстрее изнашиваться.

ПРОГРАММИРОВАНИЕ ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ

Под программированием частотного преобразователя понимают установку режимов и алгоритмов работы в зависимости от требования. Процесс программирования всех типов устройств нереально описать в пределах одной статьи, но производители, по мере возможности упрощают этот процесс.

Основные режимы преобразователей уже внесены в память устройств и на пользователей возлагается только их коррекция и установка порядка подключения. Для изменения режима работы предусмотрены:

мини клавиатура или набор кнопок;
индикатор (цифровой или многострочный символьный);
интерфейсные входы для подключения внешних устройств, компьютера или клавиатуры.

Весь процесс подробно описан в сопроводительной документации. Там же приведена и схема коммутации с сетью и регулируемым двигателем. Правильное подключение является основой для дальнейшей работы. Даже не запрограммированный частотник при строгом соблюдении правил подключения может нормально работать на режиме, который установлен по умолчанию.

Схема управления преобразователем содержит в себе ключевые исполнительные элементы, согласующие устройства, которые управляются при помощи одного или нескольких микроконтроллеров, которые представляют собой миниатюрные процессоры.

Чем больше функций заложено в устройство, тем более сложным является его программирование.

Следовательно, для того, чтобы правильно запрограммировать устройство, нужно иметь немалый опыт и некоторую подготовку, поэтому лучше поручить такую работу профессионалам, в противном случае не исключена поломка как частотного преобразователя, так и исполнительного двигателя. Нельзя также исключать возможности аварии, как результата неправильных действий.

Наиболее совершенные модели позволяют выполнять программирование при помощи компьютера непосредственно из операционной системы Windows. Для этих целей вместе с устройством поставляется специализированная программа, которую необходимо инсталлировать на компьютер.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Особенности подключения

Устройства, предназначенные для управления частотой, могут функционировать в условиях подключении однофазного типа или за счет трехфазного электропитания. При эксплуатации источников постоянного тока, которые имеют напряжение в 220 В, то они могут также использоваться для подключения инверторов.

Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)
Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Модификации трехфазного типа ориентированы на сетевое напряжение 380 В. Они направляют его на двигатель. Питание однофазных инверторов ведется от сети 220 В. На выходе они создают три фазы, которые распределены по временному параметру.

Если вас интересует вопрос, как подключить частотный преобразователь, то можно выделить две принципиальные схемы. По принципу «звезда» обустраиваются обмотки под преобразователь, который подпитывается от сети с напряжением 380 В. Если же подключение идет к однофазной сети 220 В, то применяется схема «треугольник».

На первом этапе подключения перед устройством монтируется автоматический выключатель с номиналом, который совпадает с рабочими характеристиками тока, потребляемого двигателем. Если инструкция как настроить частотный преобразователь, была соблюдена полностью, то фазные проводники подведены к заданным контактам двигателя.

Преобразующее приспособление должно подсоединяться к контроллеру. Также требуется подключение и к пульту. Вначале проверьте положение рукоятки – нейтральное. Затем надо запустить автомат. При соответствии процесса нормативам наблюдается световая индикация.

Перемотка электродвигателей: пошаговая инструкция по ремонту и восстановлению обмотки двигателя своими руками (инструкция с фото и видео)
Схема электродвигателя — способы подключения и запуска двигателя. Обзор типовых конфигураций и принципа работы
Электродвигатель своими руками: инструкция по сборке самодельного механизма. Возможные модификации и простейшие модели

Небольшой поворот рукоятки приведет к активизации вращения двигателя. Кнопка реверса позволяет задать обратное направление вращения. Чтобы настроить нужную частоту, следует произвести регулировку ручкой. В последующем работа преобразователя позволит более эффективно эксплуатировать оборудование с электродвигателем.

Что такое частотный преобразователь?

Электропривод, или преобразователь частот в напряжение – часть технического оборудования, переводящее токи, частоты, импульсы и другие формы волн в пропорциональную электрическую мощность. Выходное напряжение соответствует колебаниям входного сигнала. Устройства могут модулировать частоты для ограничения выходного сигнала. Другими словами, преобразователь частоты трансформирует переменный ток частотой 50 или 60 Гц в переменный любой желаемой частоты. Если это требуется ПЧ может изменить напряжение.

Устройство частотного преобразователя

Современный преобразователь частоты объединяет как минимум три основных блока:

Схему управления . Руководство частотным преобразователем строится на основе микропроцессора, регулирующего электронные ключи и обороты двигателя, проводящего его диагностику и защищающего от перегрева, перенапряжения и других задач.
Выпрямитель с фильтром . Выходящее напряжение из выпрямителя сглаживает существенные пульсации, перенятые от переменного тока. Происходит это с помощью катушки индуктивности с реактивным сопротивлением и электролитического конденсатора.
Трехфазный инвертор . Призван изменять показатели выходного тока. Включает в себя 6 транзисторов (по 2 на каждую фазу).

Принцип действия частотного преобразователя

У каждого прибора будет свой микроконтроллер, подпрограмма управления и настройки. Невзирая на то, что каждое устройство настраивается сугубо индивидуально, принцип работы частотного преобразователя один. Из входной токовой дроссельной защиты напряжение подается на выпрямитель и далее на блок инвертора, который будет создавать изменяющиеся частоты. Схематично это выглядит так: на входе до выпрямителя – синусоида, потом она выпрямляется и это напряжение формируется в меандр, то есть на выходе уже будут прямоугольные импульсы.
