Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Достоинства и недостатки плинтусного отопления
Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.
В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект — кроме обогревателей — это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.
Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств
Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор — поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.
К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.
Теплый плинтус в сборе немного ближе
Есть у плинтусного отопления и неоспоримые преимущества. Первое — это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе — это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.
Имеет теплый плинтус и явный недостаток — высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.
Преимущества и недостатки
Преимущества плинтусных обогревателей:
- Малые габариты и компактность.
- Влагозащита.
- Эстетичный внешний вид.
- Быстрый нагрев воздуха, и экономичность.
- При установке такой системы нет необходимости покупать теплый пол, который потребляет гораздо большее количество энергии.
- Установка происходит в довольно быстрые сроки, и особой подготовки для этого не потребуется.
Основные недостатки:
- Модули стоит довольно дорого. Один метр можно приобрести примерно за 5000 рублей.
- Большую площадь отапливать не получится.
- Если используется алюминиевые трубы для обогрева, то комната будет прогреваться долгое время.
- На часть стены не удастся установить оборудование, поскольку это испортит внешний вид, а потому устройство монтируется по периметру всей комнаты.
Типы
Изначально теплые плинтусы были разработаны в Европе в начале прошлого столетия и представлены только в электрическом виде. Но путем постоянных исследований и внедрения новых технология сегодня на рынке можно встретить три разновидности плинтусных обогревателей.
Электрический
Электрообогреватель – первая простейшая и бюджетная модель такого обогрева помещения. Представляет собой металлические трубы, внутри которых расположены специальные нагревательные элементы, связанные между собой просиликоненными проводами.
Сегодня специалисты выделяют несколько видов таких плинтусов в зависимости от их мощности:
- мощность 500 ватт, длина кабеля 250 см;
- мощностью в 300 ватт, длиною в 150 см;
- длина кабеля 100 см, а мощность 200 ватт;
- мощность 140 ватт, длина 70 см.
Любой вид такой системы комплектуется специальным регулятором температуры. При этом для каждой части элемента он свой. Такой подход позволяет не только существенно экономить на оплате электроэнергии, но и поддерживать оптимальную температуру воздуха в комнате в районе +18.20 градусов Цельсия.
При нагреве оно начинает усиленно циркулировать. Это позволяет еще больше экономить на электричестве.
Не обошлось здесь и без недостатков: в моменты наивысшего напряжения потребление электроэнергии достигает своего пика. Необходимо также правильно выбирать сечение провода – если оно будет слишком маленьким, то часто будут перебои в работе обогреватели, а он сам будет часто перегорать.
Водяной
Такой теплый плинтус мало чем отличается от обычного радиаторного отопления. В трубах циркулирует вода или же специальная жидкость, которая нагревается в течение нескольких минут до заданной температуры. В такую систему отопления можно заливать воду как из обычных труб, так и содержащую специальные примеси, которые не допускают порчи всей системы в целом.
Помимо этого, такое отопление очень легко установить самостоятельно, а возможность его подключения к системе центрального отопления делает его и максимально экономным и выгодным.
Помимо этого, стальные нагревательные элементы и трубы у водяных теплых плинтусов хоть и являются самыми недорогими, но и наименее эффективными – теплоотдача у них минимальная. Поэтому лучше всего выбирать медные конструкции или те, что изготовлены из нержавейки или специальных сплавов.
Инфракрасный
Такой вариант теплого плинтуса считается самым современным. Обычно его крепят под потолком, но допускается и плинтусная установка. При этом в отличие от двух предыдущих типов такие обогреватели греют не воздух, а непосредственно все предметы, находящиеся в помещении. Это дает возможность сэкономить электричество, понизив в целом температуру воздуха в помещении, однако человек такую разницу не увидит, вообще.
Состоит такой обогреватель из нескольких частей – корпуса из стали, отражателя и нагревательного элемента. Среди всех остальных типов плинтусных обогревателей именно этот является наиболее долговечным.
Основными достоинствами таких плинтусных инфракрасных обогревателей являются:
- универсальность конструкции;
- высокая безопасность и защита от получения ожогов;
- создание максимально комфортных условий в помещении для человека;
- даже холодные стены на ощупь кажутся теплыми.
Если говорить о минусах, то часто возникают проблемы с покупкой некоторых запасных частей – потому их лучше заказывать заранее. А также используя инфракрасный теплый плинтус, лучше всего утеплить фасад здания снаружи – так как большая часть тепла будет выходить сквозь стены.
Виды отопления теплый плинтус
Сегодня на рынке существует довольно широкое предложение по выбору термостатов, от самых продвинутых автоматических устройств, которые работают практически без вмешательства человека и стоят своих денег и устройств бюджетного уровня.
Однако в наше время многие покупатели отдают предпочтение устройствам, не требующим частого вмешательства человека в процессе работы. Этаким автоматам, работающим, по формуле купил, поставил, настроил и забыл.
Сегодня применяются системы плинтусного обогрева двух видов:
Электрический плинтус, обогревающий помещение за счет ТЭНов – электрических спиралей по которым идет ток.
Водяная система, использующая жидкий теплоноситель.
В первом случае, блоки радиаторов комплектуются электрическими спиральными ТЭНами мощностью 200 Вт встроенными в одну из двух медных трубок устройства. Вторая труба используется для подводки питания и имеет силиконовую изоляцию. Такой электрический вариант может применяться для обогрева разных помещений, но только при условии не превышения в них уровня влажности больше нормы, гарантирующей безопасную эксплуатацию агрегата.
Второй вид отопительных приборов использует жидкий теплоноситель и состоит из следующих частей:
- Коллектора-распределителя с парой трубок из стали для подачи и возврата теплоносителя.
- Собственно радиатора декорированного в плинтус и состоящего из теплообменника заключенного в защитный короб.
- Набора ПВХ трубок разного диаметра.
Трубы теплообменника, выполненные из меди, в большинстве моделей имеют внешней сечение 1,3 см, а внутреннее – 1,1 см. На них установлены латунные или алюминиевые ламели обладающие свойством высокой теплопроводности.
Трубка для подачи носителя тепла имеет оболочку в виде еще одной трубки гофрированного типа, которая не только ее защищает, но и позволяет быстро и просто заменить, просто выдернув ее и гофры надежно закрепленной в полу или плинтусе. Однако ремонт и замена ПВХ трубкам устойчивым к влиянию даже солей из воды требуется крайне редко.
Расчёт тёплого плинтуса
В основе расчёта длины греющих плинтусов лежат нормы обогрева помещений. Стандартным показателем для жилых комнат считается 60-100 Вт тепла на 1 кв. м. Он актуален для средней полосы России. Для северных регионов норма обогрева помещений увеличивается до 150-200 Вт.
Помимо региональной поправки необходимо вносить и другие корректировки:
- на вид остекления;
- толщину стен;
- количество оконных и дверных проёмов и др.
После определения нормы отопления этот показатель умножается на квадратуру помещения, которое планируется отапливать. Полученное значение делится на количества тепла, выделяемое 1 погонным метром теплового плинтуса.
Рейтинг лучших моделей с водяным теплоносителем
ТурбоТех ТП1 – водяной
Качественное устройство, которое дает возможность создать компактную отопительную систему для любого помещения. Потоки воздуха распределяются равномерно, что создает оптимальный микроклимат. Короб изготавливается из прочного алюминия, он предотвращает негативное воздействие на стены. Теплообменник выполнен из прочной нержавеющей стали.
Главное преимущество прибора – способность выдерживать давление до 16 атм. Положительная сторона – простой монтаж, который занимает минимум времени и позволяет установить изделие в каждую комнату.
ТурбоТех ТП1 – водяной
Достоинства:
- Равномерное распределение тепла;
- Качественный изоляционный материал;
- Продается в нескольких цветовых исполнениях;
- Прочностные характеристики;
- Небольшая стоимость.
Недостатки:
Mr.Tektum водяной, цвет коричневый RAL 8019
Надежное устройство, которое гарантирует здоровый микроклимат в доме. Изделие подойдет для установки на пол с любым покрытием, в том числе паркет и ковер. Благодаря хорошему поступлению воздушных потоков, никаких холодных участков не образуется. Риск образования конденсата минимальный, что предотвратит развитие плесени.
При работе устройства воздух не отягощается пылью и не сушится. Поэтому становится легче дышать. Для установки не требуется вскрывать пол, все происходит на месте. Может использоваться не как основная, а как вспомогательная система отопления.
Средняя стоимость – 5 500 рублей за метр.
Mr.Tektum водяной, цвет коричневый RAL 8019
Достоинства:
- Равномерная температура;
- Прочность;
- Не отягощает воздух пылью;
- Обеспечение здорового микроклимата;
- Не образует плесень.
Недостатки:
Charley Стандарт водяной, белый RAL9003
Эффективная отопительная система, которая может устанавливаться как вспомогательная, так и основная. Нагрев осуществляется от теплоносителя, который поступает с внешнего источника, что является оптимальным решением и подойдет для большинства помещений. Стены прогреваются равномерно, исключая образование холодных участков и конденсата. Устройство подойдет для установки в старых и современных домах.
Внешний корпус изготавливается из алюминия и ПВХ. Теплообменник выполнен из меди, что гарантирует длительную работу. Максимальная длина одного контура – 20 метров. Внутри трубок помещается до 520 мл воды. Срок гарантии – 5 лет.
Charley Стандарт водяной, белый RAL9003
Достоинства:
- Длительная гарантия;
- Эффективность;
- Быстрый нагрев;
- Высокий срок службы;
- Комплектация.
Недостатки:
Мегадор Стандарт (MR)
Конвекторы с плавным регулированием мощности от 0 до 600 Вт.
С января 2020 года, производитель вывел новую модификацию этой серии, а именно Стандарт Версия 3.10.
Плинтусные электрические конвекторы Мегадор Стандарт версия 3.10 отличает: интуитивно понятный интерфейс регулировки мощности; исключена возможность механического повреждения предохранителя (он перемещен на плату управления в корпус прибора); торцевые заглушки совмещены с ножками и выполнены из особого пластика, что исключает царапины на напольных покрытиях при напольной установке конвекторов.
| Стандарт (MR) Версия 3.10 | Модель | Сторона подключения | Цвет | Длина, мм | Мощность, Вт | Отапливаемая площадь, кв.м. | Размеры, мм | Степень защиты | Цена | |
| высота | ширина | |||||||||
| Стандарт — 100 | MR100 WL | левая | белый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. |
| MR100 WR | правая | белый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. | |
| MR100 BL | левая | коричневый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. | |
| MR100 BR | правая | коричневый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. | |
| Стандарт — 150 | MR150 WL | левая | белый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. |
| MR150 WR | правая | белый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. | |
| MR150 BL | левая | коричневый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. | |
| MR150 BR | правая | коричневый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. | |
| Стандарт — 200 | MR200 WL | левая | белый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. |
| MR200 WR | правая | белый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. | |
| MR200 BL | левая | коричневый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. | |
| MR200 BR | правая | коричневый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. |
Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.
Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50 °C, на обратке примерно на 5 °C ниже. Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.
В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

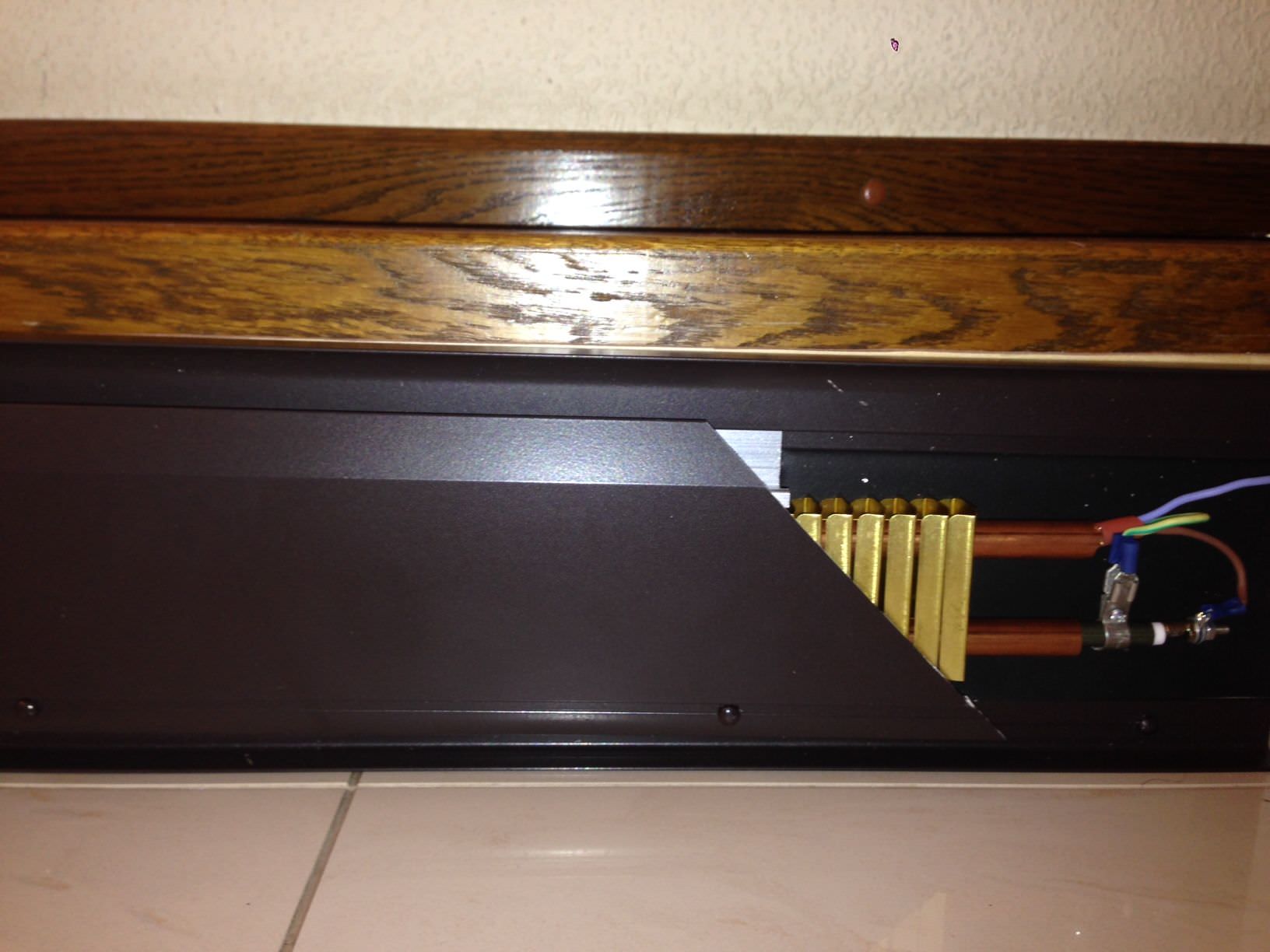

Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.
Способы отопления
На сегодняшний день на рынке есть большой ассортимент по выбору термостатов, от продвинутых автоматических приборов, работающих почти без человеческого вмешательства, которые довольно дорого стоят, до бюджетных устройств.
Сейчас используются системы отопления нескольких типов:
- Водяное отопление, где используется жидкий теплоноситель.
- Электрическое отопление, которое обогревает дом благодаря ТЭНам.
В последнем варианте радиаторные блоки укомплектованы спиральными ТЭНами с мощностью 220 Вт, установленными в одну из 2 труб прибора. Трубки применяются для подключения электропитания и оборудованы специальной изоляцией. Этот электрический вариант используется для обогрева различных зданий, но лишь с условием нормального уровня влажности, что гарантирует безопасную работу устройства.
Трубы должны быть максимально плотно приближены к стене
Первый тип приборов отопления работает за счет жидкого теплоносителя и состоит из таких элементов:
- Набора пластиковых труб различного сечения.
- Непосредственно радиатора, установленного в плинтус, который состоит из теплообменника, находящегося в защитном коробе.
- Коллектора-распределителя с двумя стальными трубками для входа и выхода теплоносителя.
Трубки теплообменника, изготовленные из меди, чаще всего имеют внешний диаметр 1,4 см, а внутреннее сечение составляет 1,2 см. На них находятся алюминиевые или латунные ламели, которые имеют высокую теплопроводность.
Трубка для входа теплоносителя имеет оболочку в форме еще одной гофрированный трубки, она не только защищает входящую трубку, но и дает возможность с легкостью быстро ее заменить, просто достав из гофры, прочно зафиксированной в плинтусе. Но ремонт пластиковых труб, которые устойчивы даже к воздействию солей воды, требуется не часто.
В этом видео вы узнаете о греющих плинтусах:
Устройство и принцип работы
Оборудование в большинстве случаев крепится над плинтусами – точнее на небольшом расстоянии от них. Также бывает устройство, выполненное в виде обычного плинтуса, что очень удобно, поскольку занимает минимальное пространство в доме.
Каждая технология прекрасно справляется со своей задачей и воздух в помещении всегда будет теплым. Даже в том случае, когда дизайн оборудование не слишком похож на настоящий плинтус, то с помощью него можно всё также эффективно устранить (спрятать) дефекты сопряжения пола со стеной.
Плинтусный обогреватель представляет собой длинный отопительный прибор с поперечным сечением, что размещается в декоративном корпусе, который играет роль также и защиты. Система крепится к стенам специальными кронштейнами. Подобная тепловая ширма также очень эффективно подогревает стены, которые уже после начинает отдавать тепло в самый центр комнаты, таким образом, увеличивая мощность самого оборудования.
Обогреватель так хорошо показал себя и зарекомендовал среди пользователей, что многие меняют основной вид отопления на плинтусный. Но систему также можно использовать в качестве вспомогательного источника обогрева. Всё зависит от квадратных метров в помещении, а также мощности, которая задана в нагревателе.
