Как рассчитать мощность теплого пола на квадратный метр

Расчет теплоотдачи для греющего кабеля

Греющий кабель отличается удельной теплоотдачей в 20-30 ватт на каждый квадратный метр. Расчет количества основан н шагах укладки

Дополнительно обращают внимание на следующее:

Шаг варьируется в диапазоне от 10 до 30 см. Чем он больше, тем более явный характер будет носить неравномерность нагрева.
Длина кабеля определяется по следующей формуле – L=S/Dx1,1. Здесь S – площадь в квадратных метрах, 1,1 – коэффициент для учета изгибов, D – шаг укладки.

Помните, что кабель будет уложен не по всей площади. Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Ватт тепла при этом комфортная температура будет оставаться.

Таблица соотношения мощности и длины нагрева кабеля

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.
Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Какие факторы следует учитывать?

Для того чтобы произвести все необходимые расчеты, которые помогут определиться с количеством материалов для теплого пола, следует учесть следующее:

суммарная площадь помещения, где будет обустраиваться подогрев пола. Именно от этой цифры и будет зависеть количество контуров в системе;

Как рассчитать площадь комнаты

количество коллекторов

Важно помнить, что каждый контур обогрева может быть подключен только к одному коллектору;

планировка помещений, где обустраивается подогрев;. Варианты схем укладки нагревательного кабеля

Варианты схем укладки нагревательного кабеля

размеры окон и других мест, где тепло будет теряться. Вид остекления. Типы дверей;
сказаться на показателе мощности может и толщина стен дома;
влажность воздуха в помещении;
расположение мебели и других предметов интерьера в помещении. Под ними теплый пол не укладывается, если он электрический, так как вентиляция будет недостаточной и система может быть повреждена. Да и на сохранности мебели и техники излишний нагрев также может сказаться негативно;
назначение помещения, где будет производиться монтаж. В зависимости от этого и выбирается мощность подогрева;
другие источники тепла и их мощность.

При расчете теплого пола нужно учитывать многие моменты

Немаловажным может оказаться температурный режим в регионе и необходимость подогрева конкретного помещения, регулировки температуры в нем. На мощность пола значительное влияние может оказать и вид финишного покрытия пола – одни материалы легко пропускают тепловую энергию, другие – хуже.

Схема установки электрических универсальных нагревательных матов для теплого пола

Пояснения по проведению расчетов длины контура

Существует немало схем укладки труб контуров водяного «теплого пола». Одним из основополагающих параметров является шаг укладки, то есть расстояние между соседними параллельными петлями, как показано на иллюстрации.

Что выбрать Лучшие варианты

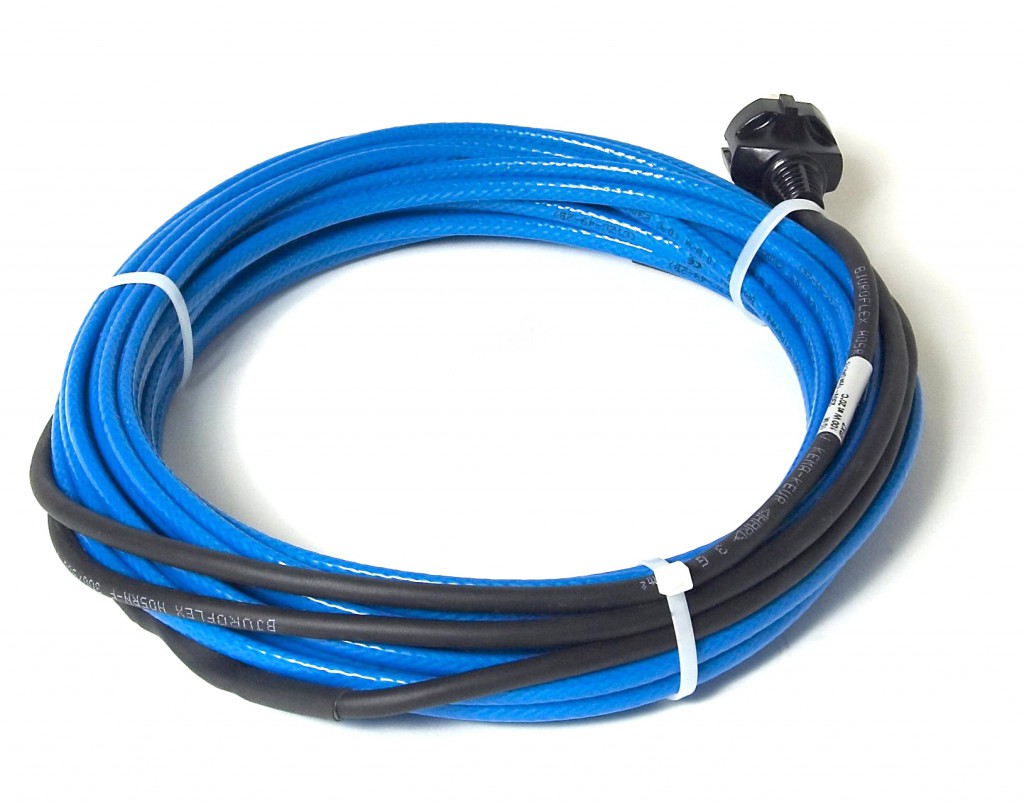

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

Мощность — 16 Вт/м.
Вилка под евророзетку с заземлением.
Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

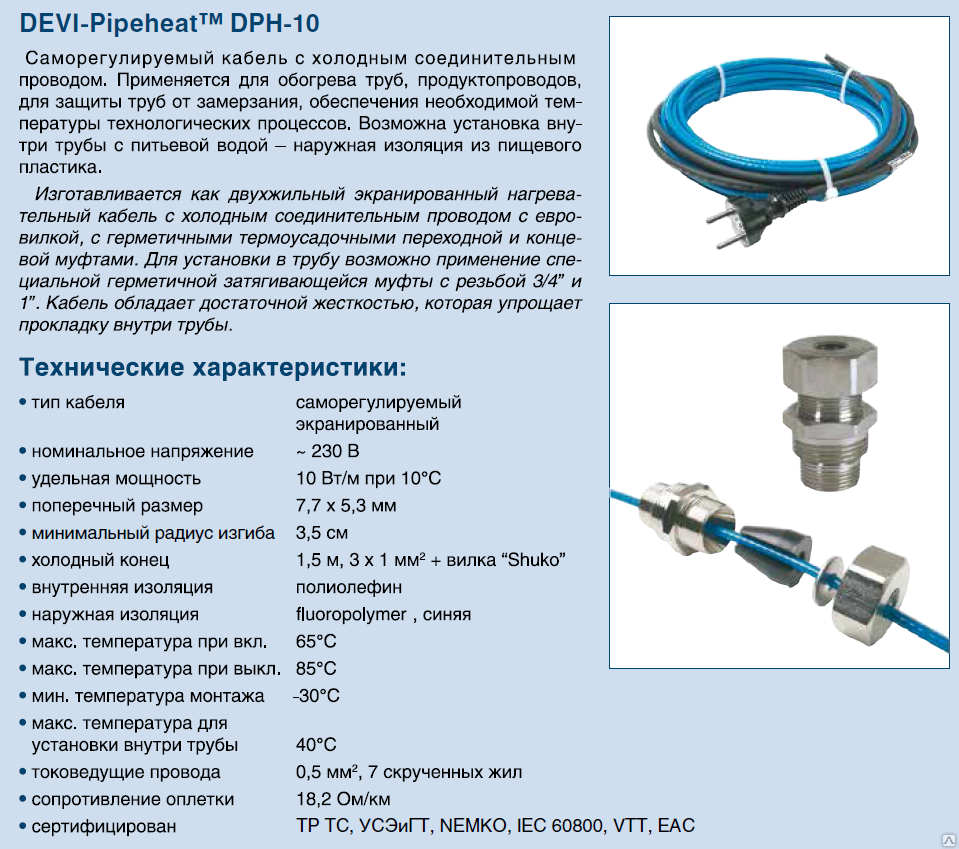

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

Мощность — 10 Вт/м.
Номинальное напряжение — 230 В.
Евровилка.
Сопротивление оплётки: 18 Ом/км.
Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

Мощность — 9 Вт/м.
Напряжение — 230 В.
Евровилка.
Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

Длина от 2 до 20 метров.
Евровилка подключена к шнуру.
При монтаже внутри трубопровода понадобится наконечник RLK1.
Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
Сопротивление оплетки — 18.2 Ома/км.
Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

Срок службы — 20 лет.
Мощность — 15/25 Вт (в зависимости от модификации).
Напряжение — 230 В.
Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Делаем расчет, сколько электричества потребляет пленочный теплый пол

В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.

Содержимое:

Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?

Сколько потребляет инфракрасный теплый пол

Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.

Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.

Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

Потребляемая мощность за месяц- 378 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Для водяного и электрического

Расчет мощности теплого пола электрического

Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:

P = Sхk, в которой

S обозначает полезную площадь, а k – удельная мощность теплого пола

Тип помещения	Требуемая удельная мощность электрического пола Вт/м2	Погонная мощность нагревательного кабеля Вт/м
	Средняя	Максимальная
Санузлы (ванная, туалет, душевая)	130 – 150	200	10–18
Кухня, прихожая, спальня гостиная, детская комната	100–150	170	10–18
Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками	130–180	200	10–18
Обогрев деревянного пола на лагах	60–80	80	8–10
Тонкий пол, в том числе и с применением ИК пленочных полов	100–120	150	8–10
Балкон, лоджии	130–180	200	10–18
Основное отопление с применением термоаккумулирующей бетонной стяжки	150–200	200	18–20

теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями

Для облегчения расчетов обычно используют усредненные значения коэффициента k:

для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.

Пример расчета

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:

холодильник – 0,25 кв. м,
мебель – 2,5 кв. м,
отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет

0,25 + 2,5 + 0,5 = 3,25 (кв. м).

Полезная площадь, таким образом, будет равна 8,75 кв. м.

Производительность в квт составит 8,75 * 120 = 1,05.

Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

tp-1
tp-2

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

Рекомендуем
Мощность пленочного теплого пола на квадратный метр рассчитывается аналогично кабельному.

Инфракрасный: потребляемая мощность

Стандартные рекомендации по выбору пленочных обогревательных систем

дополнительная – 120-150 Вт/м2,
основная –170-220 Вт/м2

на практике не являются строго обязательными к применению.

Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.

Внимание
Не исключено, что потребление энергии, например, теплого пола на матах, мощность которого меньше, суммарно может оказаться больше, чем у пленки, имеющей более высокую производительность.

В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м2. Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.

Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.

При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.

Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.

Рекомендуем
Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.

Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.

Финишная заливка стяжки

Перед окончательной заливкой раствора нужно убедиться в работоспособности кабелей. Для этого берут тестер и измеряют сопротивление. Этот параметр должен совпадать с данными в паспорте. Допустимое отклонение максимум 10%.

Когда с греющими элементами все в порядке, можно приступать к заливке стяжки. Если не укладывалась теплоизоляция, а монтаж производился сразу на черновой пол, то высота раствора может составлять 3 сантиметра.

При наличии утеплителя бетонный слой должен быть минимум 6 сантиметров. Только при такой толщине стяжки удается обеспечить требуемую жесткость напольного покрытия. Делать меньшим высоту можно при условии укладки твердых отделочных материалов – паркетной доски, ламината и т.д.

После выравнивания бетонного слоя его оставляют минимум на 4 недели. Только затем начинают подключать кабели к термостату. На нем имеются зажимы, к которым сначала подсоединяют греющие проводники, а потом питающие провода. Электрический теплый пол готов и осталось смонтировать напольное покрытие.

Основные правила проектирования

Проектирование теплого пола

Длина каждого контура 16 мм не должна превышать 100 м (или 120 для труб диаметром 20 мм). Чем короче будет длина труб, тем экономичнее окажется система, так как потребуется более слабый циркулярный насос.
Оптимальным вариантом для 16 мм труб считается длина 65 м, или примерно 10 м2. Расход насоса для работы на такое помещение (10 м2) должен быть не менее 2 литров в минуту.
Нужно проектировать контуры таким образом, чтобы они имели равномерную длину, и не отличались друг от друга более чем на 10-20% с учетом подвода к коллектору.
Оптимальное расстояние между труб 150 мм.
Температура поверхности не должна превышать 30 градусов. В большинстве случаев этого достаточно. Имейте в виду, что температура теплоносителя может быть на 10-20 градусов выше.
Самым оптимальным способом укладки труб является «улитка». Такой вариант равномерно распределяет тепло по поверхности и не создает больших гидравлических потерь за счет плавных поворотов.
Так как на полу рядом с наружными стенами холоднее, там шаг укладки делается в 1,5 раза меньше, но не менее 10 сантиметров.
Крепление труб лучше всего делать по разметке. Особенно без неё не обойтись, если имеются препятствия, которые нужно обходить, либо косые углы.

Пример идеального теплого пола

Конструкция теплого пола

Основание имеет перепады высот менее 3 см;
Используется утеплитель толщиной от 3 сантиметров, тем самым повышается эффективность системы, она не греет пол по направлению вниз. Лучше всего использовать пенопласт или пенополистирол плотностью выше 35 кг/м3.
Бетонная стяжка имеет толщину 4-10 см.
Используется арматурная сетка для армирования стяжки и равномерного распределения тепла.
Применяются сшитые из полиэтилена или металлопластиковые трубы. Разницы между ними особой нет, кроме как в удобстве укладки: металлопластик будет легко укладывать, так как он просто гнется.
Чем больше будет диаметр труб – тем меньше будет сопротивление потоку и теплопередача, а значит и КПД выше. Поэтому обычно используют трубы диаметром 16 и 20 мм.
В качестве защитного и теплораспределяющего слоя поверх труб используется бетонная стяжка с мелким щебнем.
