Особенности применения нулевых шин

Порядок монтажа защитного заземления

Защитное заземление – система преднамеренного соединения с землей железных частей электрической установки в целях повышения безопасности ее эксплуатации. Металлические составляющие конструкции под напряжением находиться не должны.

установка заземлителей;
прокладка заземляющих проводниковых частей;
соединение заземляющих проводников – между собой, электрическим оборудованием.

Вертикальные стальные угловые заземлители, отбракованные трубы в грунт погружают и фиксируют путем забивки либо вдавливания. Круглые стальные части в землю по знаку места заземления вдавливают либо вворачивают. Для выполнения работ применяются особые приспособления, машины – сверлилки, копры, ПЗД-12. Чаще всего для устройства системы применяют электрические заглубители со стандартными редуктором и сверлилкой. Это способствует снижению частоты вращений менее 100 оборотов за минуту и увеличению крутящего момента на вкручиваемом электроде. К концу электрода приваривают забурниковый наконечник, который обеспечивает нормальное погружение рабочей части, рыхлит грунт. Заводской электрод имеет вид полосы 4х40 мм или других размеров. Полоса заземления заострена на конце, имеет винтовой изгиб. Другие типы наконечников для электродов также применяются, для фиксации используют зажимы заземления.

Вертикальные заземлители закладываются на 0.5-0.6 м от планировочной отметки, со дна траншеи выступают до 0.2 м

Важно соблюдать правильные интервалы между электродами – это от 2.5 до 3 м. Горизонтальные медные ленты для заземления и соединения укладываются в траншеи на 0.7 м в глубину от отметки планирования на грунте

Если струбцины, клеммники, болты, тросы, скобы для крепления использовать нельзя, делается сварка внахлест. Стыки покрываются слоем битума – она защитит детали от коррозии. Ширина траншеи составляет 0.5 м, глубина 0.7 м.

Внешний заземляющий контур, прокладка внутренней сети делают по проектным рабочим чертежам. Каждая клемма заземления должна давать корректные показания. Зажимы заземления устанавливайте по схеме. Вводы в здание проводников делайте как минимум в паре мест. После завершения работ готовится акт, на чертежах размечаются привязки на местности – где проходит каждая полоса заземления.

Магистральная полоса заземления прокладывается на удалении 0.5-0.1 м от поверхностей вдоль стен, расстояние от пола 0.4-0.6 м. Между точками крепления выдерживайте интервал 0.6-1.0 м. В сухих помещениях при условии отсутствия химически активных сред допустима прокладка заземлителей прямо к стене.

Стержни крепят к стенам дюбелями – с применением дополнительных комплектующих либо без них. Широко используют закладные детали, колодки, к которым привариваются полосы. Пистолетом изделия пристреливаются в кирпичные, бетонные основания. В помещениях с высоким уровнем влажности, особенно едкими токсичными испарениями, проводники привариваются к установленным с применением дюбелей-гвоздей опорам. Для зазоров используют стальной полосный держатель штампованного типа, кронштейн. Длина нахлестки в ходе сварки равняется двойному показателю ширины полосы, если она прямоугольная, и шести диаметрам, если используется круглая сталь.

Шина заземления на din рейку может крепиться задвижками, болтовыми фланцевыми соединителями, обходными перемычками. Отдельные ответвления использовать тоже можно. Стальные заземляющие присоединяются сварным способом к металлическим конструкциям, для оборудования предпочтительно крепление на болты, гайки. Другие варианты – пайка и бандаж.

Когда шина заземления будет установлена, клемма заземления, другие составляющие системы протестированы, вокруг станции можно будет делать контур. К контуру сваркой крепятся заземляющие для внутренних частей подстанций. Отдельно взятые элементы соединяются с проводникам в параллельном, а не последовательном направлении. Изолятор для шины заземления нужно использовать обязательно. Предохранители, рассчитанные на 6-10 кВ, заземляются путем прикрепления проводника к фланцевым частям опорных изоляторов, металлической конструкции, раме.

Зажим заземления, шина и другие детали в домах крепятся на фасадах, размещаются в щитовых комнатах. Для уличного монтажа нужно подбирать шкаф с заданным IP корпуса.

Источник electry.ru

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

DIN-рейка 1000мм ED4 перфорированная ширина 4

Код товара 9696231
Артикул ED4
Производитель ABB

Новое изделие от СООО Евроавтоматика ФиФ трехфазное реле напряжения CP-723 на 3х63 Ампера!

Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от: повышенного или пониженного напряжения, асимметрии, нарушения чередования и слипания фаз

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

DIN-рейка

DIN-рейкой принято называть специальный металлический профиль, применяемый для монтажа изделий в электротехнической промышленности. Этот профиль используется для закрепления разнообразного модульного оборудования (автоматических выключателей, устройств защитного отключения – УЗО и т.п.) при размещении последнего в электрических щитах всевозможного типа. Широкое внедрение DIN-реек одновременно с проведением минимизации всех элементов, которые традиционно используются в электротехнических конструкциях, позволило осуществить принципиально новый подход к монтажу аппаратуры. При таком унифицированном подходе в щитовых корпусах типового размера порой удаётся разместить довольно сложные приборы и устройства, использующие при своей работе современную встроенную микроэлектронику.

DIN-рейки выпускаются в нескольких модификациях, названных по схожести их профиля с английскими буквами: O – рейки, S- рейки и C-рейки. Внешне вид DIN-рейки напоминает собой отрезок профиля в форме рельса – по этой причине её ещё иногда называют монтажным DIN-рельсом.

Изготовление DIN-реек организовано в полном соответствии с требованиями ГОСТ Р МЭК 60715-2003. Производятся они из специальной углеродистой стали, которая в дальнейшем подвергается оцинковке и хромированию, что обеспечивает данному изделию высокую антикоррозийную защиту и прочность. Независимо от производителя DIN-рейки выпускаются со стандартными установочными размерами, которые отличаются только длиной (находящейся в диапазоне от 75 мм до метра) и наличием или отсутствием на рейке перфорации.

Общепринятое обозначение DIN-реек также нормируется соответствующими стандартами. Например, ТН35 – это современная типовая металлическая рейка шириной 35мм, имеющая специальный профиль. Этот стандарт был разработан Немецким институтом стандартизации (DIN) и принят несколько позже Международной электротехнической комиссией (IEC).

В России DIN-рейка типа ТН35 была принята в качестве национального стандарта в 2004 году (после принятия ГОСТ Р МЭК 60715-2003). Помимо указанного типа реек в России используется и рейка уменьшенного формата, как по ширине, так и по толщине профиля.

Преимущество стандартного электрического щита с DIN – рейками состоит в том, что в таком щите обеспечивается удобство и простота монтажа унифицированных модульных устройств. Согласитесь, что крепление автоматического выключателя в щите путём простого фиксирования (защёлкивания) его на DIN-рейке намного удобнее, чем крепление с помощью винтовых соединений.

В наши дни на стандартные DIN – рейки принято устанавливать не только аппараты защиты (автоматические выключатели, дифференциальные автоматические выключатели и УЗО), но и электросчётчики, реле различного назначения, клеммы и даже электрические розетки.

Специально следует отметить простоту в обслуживании электрощитов, оборудованных типовыми DIN-рейками. Для замены автомата в этом случае достаточно ослабить винты на клеммах крепления проводов, отсоединить последние и, сдвинув фиксатор прибора вниз, снять сам автомат с рейки.

Для установки нового прибора следует провести те же операции, но в обратной последовательности, т.е. защелкнуть новый автомат на DIN-рейке, вставить провода и затянуть винты их крепления в клеммах.

Рассуждения о достоинствах и удобствах DIN-реек в наше время уже потеряли свою актуальность, поскольку сегодня подавляющее большинство выпускаемых электрощитов оборудовано этими крепёжными изделиями, а во всей выпускаемой промышленностью модульной коммутационной аппаратуре, электросчетчиках и т.п. уже предусмотрены посадочные места под крепление на унифицированную DIN-рейку.

none Опубликована: г. 0 0

Вознаградить Я собрал 0 0

Особенности и правила монтажа

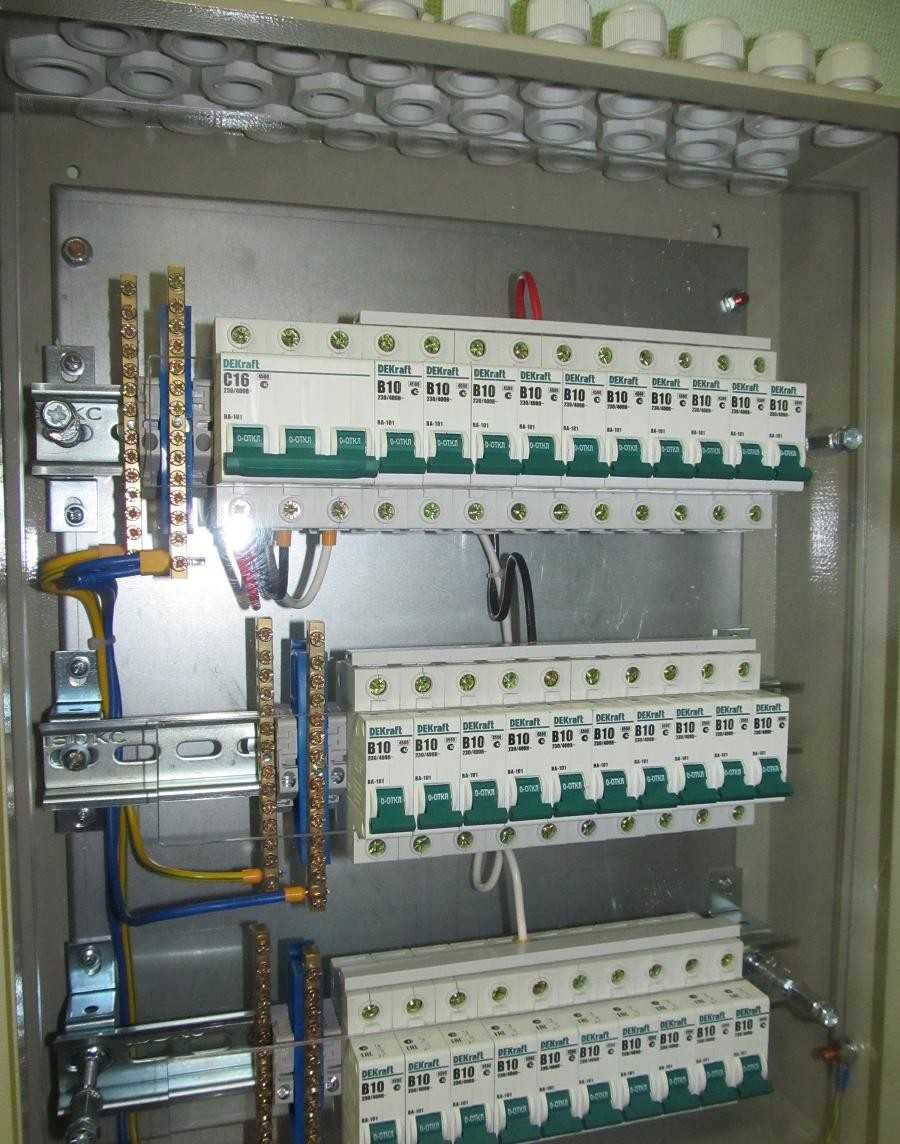

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Разновидности навесных механизмов

Крепление кухонных шкафов к стене всегда производилось на металлические крепежи в виде ушек. Приспособление через одно отверстие закреплялось к шкафу, а через другое к стене. Этот вид крепёжных изделий используется и сегодня, потому что подобные крепления зарекомендовали себя, как надёжные изделия. Помимо этого такие крепежи отличаются и достойной стоимостью. Но есть у них и один недостаток – сложность проведения процесса крепления.

Для того чтобы закрепить навесные шкафы с помощью ушек (мебельных петель) нужно произвести следующие действия:

Закрепить петли к навесным шкафчикам. Основное требование к этапу – монтаж крепежей на одном уровне. Иными словами, монтажное отверстие, через которое будет производиться крепление шкафа к стене, должно располагаться на одной высоте от верхней поверхности шкафа. Помимо этого, высота расположения кухонного шкафа должна быть такой, чтобы было удобно вкрутить шуруп в стену.
Нанести на стену горизонтальную линию. Её расположения определяется высотою установки навесных элементов кухонного гарнитура. Это в основном зависит от роста хозяйки кухни. Ведь основное требование к шкафам – удобство их эксплуатации. Но есть стандартные размеры, которые учтены ГОСТом, они определяются расстоянием от столешницы до нижней плоскости шкафа. Оно равно 45 сантиметров, хотя этот показатель можно выдержать до 60 сантиметров. К нему добавляется высота верхних кухонных шкафов и расстояние от верхней их плоскости до центра монтажного отверстия.
Приложить один шкаф к стене точно по месту установки и через отверстия в петлях сделать две засечки с помощью маркера или карандаша. В засечках высверливаются отверстия, внутрь вставляются пластмассовые дюбели. Затем устанавливается шкаф, который крепится саморезами.
Аналогичным образом навесить соседние шкафчики. При этом каждый последующий элемент кухонной мебели нужно плотно прижимать к предыдущему.
Соединить между собой все настенные элементы гарнитура мебельными болтами и установить карниз (козырек), который зрительно объединит все шкафы между собой в единую конструкцию.
Навесить фасады, установить полки.
Проверить дверцы шкафов на предмет корректной работы. Скорректировать неточности регулировочными винтами.

Существенным недостатком такого способа крепежа является то, что для проведения установки и крепления элементов кухонного гарнитура потребуются два человека.

Монтаж на din рейку

Приборы с возможностью установки на профиль DIN стандарта снабжены специальными пазами с пружинной защелкой. В отдельных случаях устройство достаточно завести одной стороной за монтажную панель рейки, а другой плотно прижать, чтобы обеспечить надежную фиксацию. Однако чаще для установки нужно дополнительно оттянуть язычок защелки узкой отверткой (подойдет обычная индикаторная для определения фазы). Таким же образом приборы снимают для ремонта, поверки или замены.

Удобной особенностью размещения электротехнических устройств на профиле является возможность их передвижения по ней. Чтобы вставить дополнительный блок, достаточно раздвинуть уже установленные или сдвинуть их на сторону. Усилие, прикладываемое при этом, будет не слишком значительным, но достаточным для того, чтобы обеспечить плотную посадку.

Для аккуратного и безопасного монтажа кабелей и проводов используют различные крепежные элементы: клипсы или хомуты. Самый простой, но популярный вариант — лавсановые затягивающиеся хомутики. Их заводят за саму рейку либо в ее перфорацию.

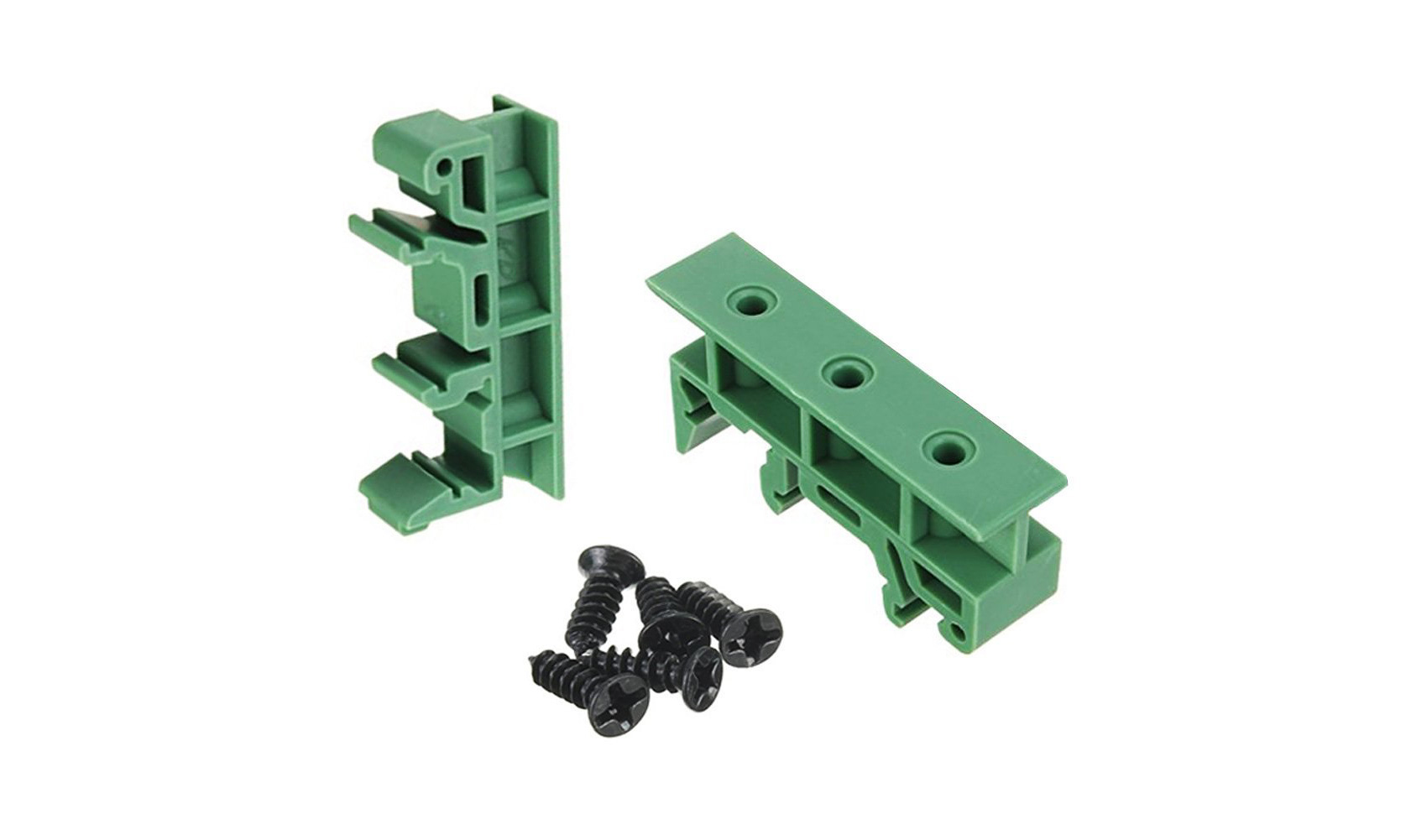

Для установки нестандартного оборудования применяют крепеж dk35a. Это своеобразные пластиковые переходники, легко сопрягаемые с профилем. С помощью резьбовых посадочных гнезд они устанавливаются на устройства любого типа.

При кажущейся простоте полезность и удобство использования din-рейки трудно переоценить. Она не просто упрощает сборку сложных устройств, блоки, созданные на ее основе, легко модифицируются, демонтируются с последующей сборкой для переноса на новое место. При этом для работы не требуется высокая квалификация.

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

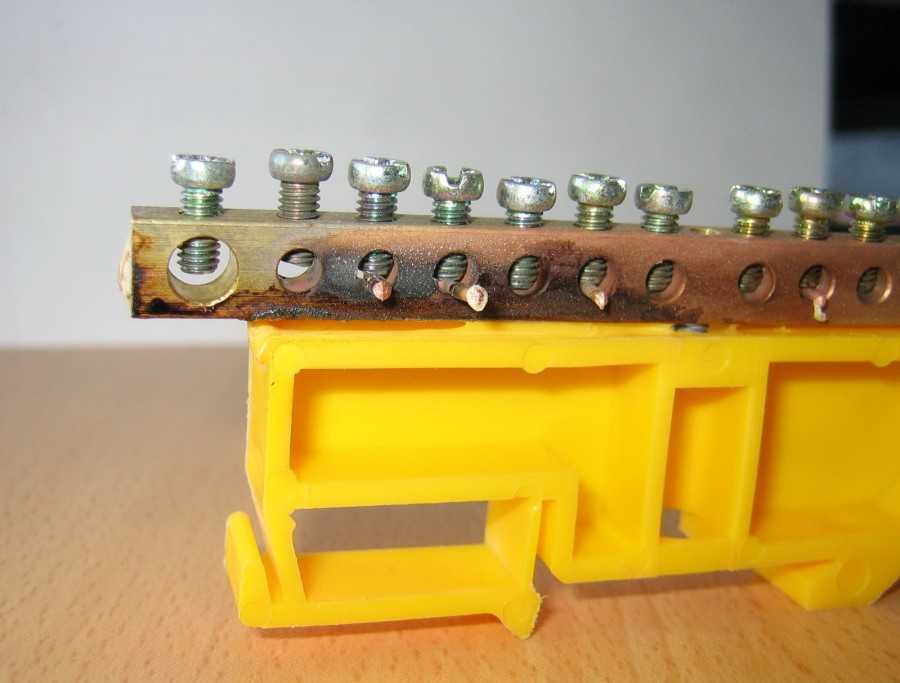

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

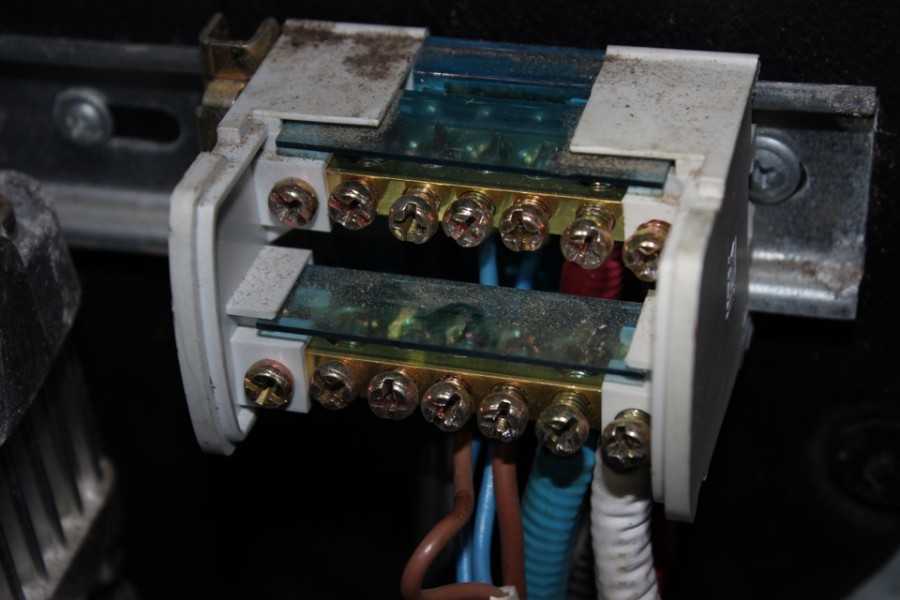

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
Значительно повысить эффективное использование защитных автоматических устройств.
Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.

Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

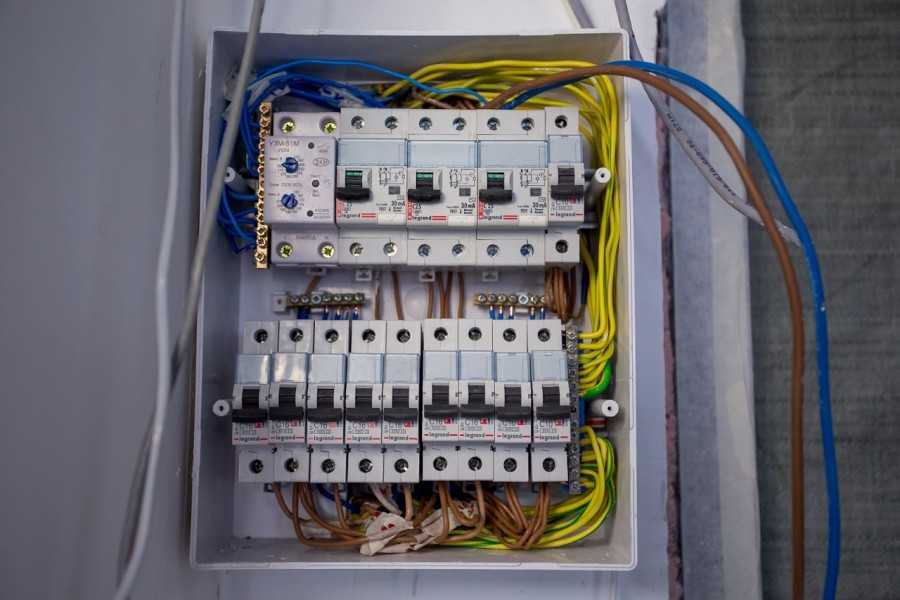

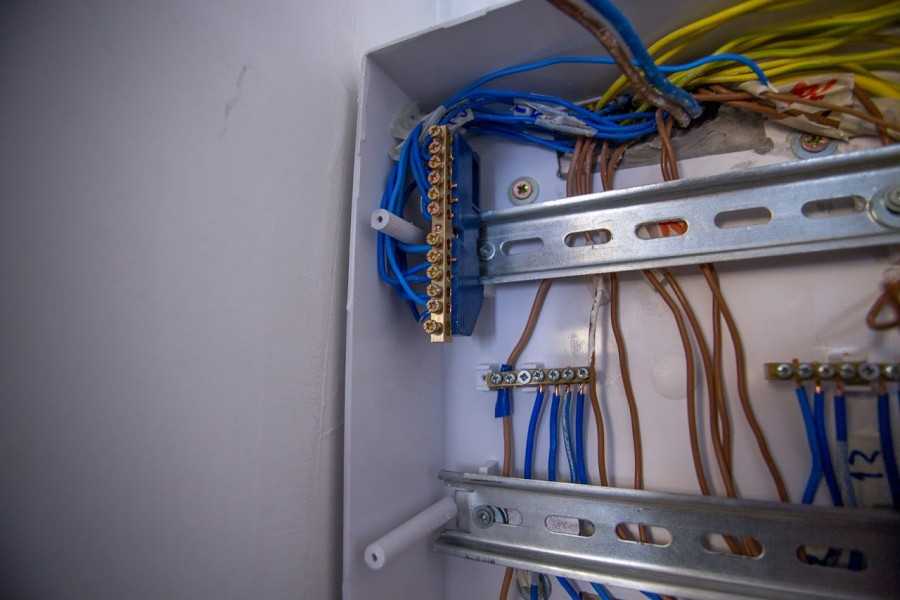

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

Маркировка

Провода заземления обозначают двумя способами:

буквами;
цветом.

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

Условные обозначения:

Стандартное заземление.
Чистое заземление.
Защитное заземление.
Заземление к корпусу электрооборудования.
Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
АС — имеется дополнительная свинцовая оплетка.
Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
Бн — кабельная оплетка обладает стойкостью к огню.
В — оболочка произведена из поливинилхлорида.
Г — оболочка не используется.
r — кабель оголенный и влагозащищенный.
К — контрольный кабель с проволочной обмоткой.
Р — используется оболочка из резины.
НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

Виды реек

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

Дин-рейка типа Омега с указанием основных размеров во всех видах исполнения

С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

Рейка в форме литеры С отличается симметричностью формы по отношению к вертикальной оси

Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Рейка G-образной формы в нашей стране не имеет широкого распространения Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

штампованные;
литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

стальные, усиленные защитным гальваническим покрытием;
алюминиевые, отличающиеся легкостью.

Алюминиевая рейка DIN усиленной конструкции с перфорационными отверстиями для крепления в щитке

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Выполнение профилактических работ в электрощитках с установленными DIN-рейками отличается простотой и легкостью. Чтобы выполнить замену УЗО либо иного прибора необходимо просто отключить соединения проводков и демонтировать прибор, освободив защелку. Монтаж нового устройства осуществляется в обратном порядке.

Секреты и нормы монтажа

При установке нулевой шины может быть использован один из нескольких возможных типов монтажа (соответствующий прописывается в инструкции):

На изолятор, винтовой по центру или по краям;
Винтовой;
На рейку DIN;
На G-рейку.

В свою очередь, изоляторы нулевой шины могут отсутствовать или быть корпусным, типа “стойка”, комбинированным, одиночным или двойным угловым (типа ” ножка”).

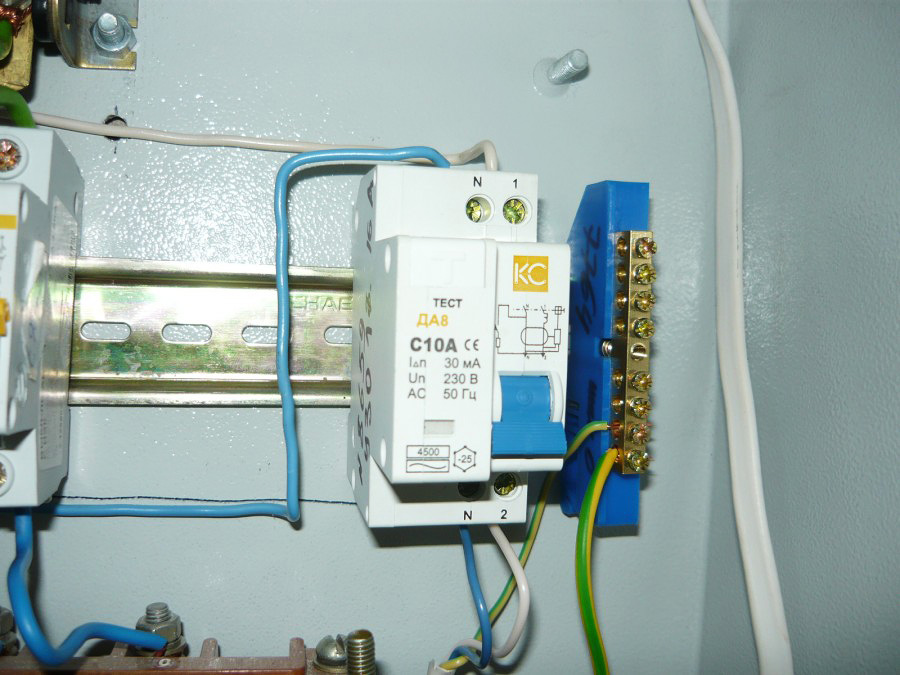

Ниже представлена подробная инструкция, как подключить нулевую шину, сопровождаемая пошаговыми фотографиями:

Ознакомиться с подходящей схемой подключения щитка, найти нулевую шину на изображении (иконка повторяет общий вид устройства с пометкой “N”).
Обесточить электрический щиток, выкрутив все находящиеся пробки или поставив автоматы в неработающее положение.
Проверить отсутствие напряжения, поднеся к вводным проводникам индикаторную отвертку или мультиметр.
Определить место для размещения шины в зависимости от ее конструктивных особенностей (если предусмотрена фиксация к специальным планкам, то установите необходимые в щитке, если нет – крепите через изоляторы на свободное место).
Установить на DIN или G планку, воспользовавшись специальными фиксаторами, или непосредственно в щиток, используя винтовой тип монтажа с центра или боков (где размещен изолятор).
Проверить надежность креплений, попробовав “расшатать” установленную конструкцию.
Подключить проводник, идущий из устройства защитного отключения в один из зажимных болтов шины.
Если в цепи предусмотрено два и более устройства защитного подключения, то каждый из них последовательно соединяется с шиной.
Соединить нулевые проводники, идущие от автоматов каждой ветки сети, с соответствующей клеммой нулевого защитного устройства.
Общий “ноль” сети соединить с крайним зажимом на нулевой шине.
Проверить правильность и качество всех произведенных соединений.
Включить подачу электричества.

В процессе работы важно следовать правилам техники безопасности:

Монтировать только при отсутствии тока в жилах;
Использовать специальные зажимы, клеммы, а не самодельные “скрутки”;

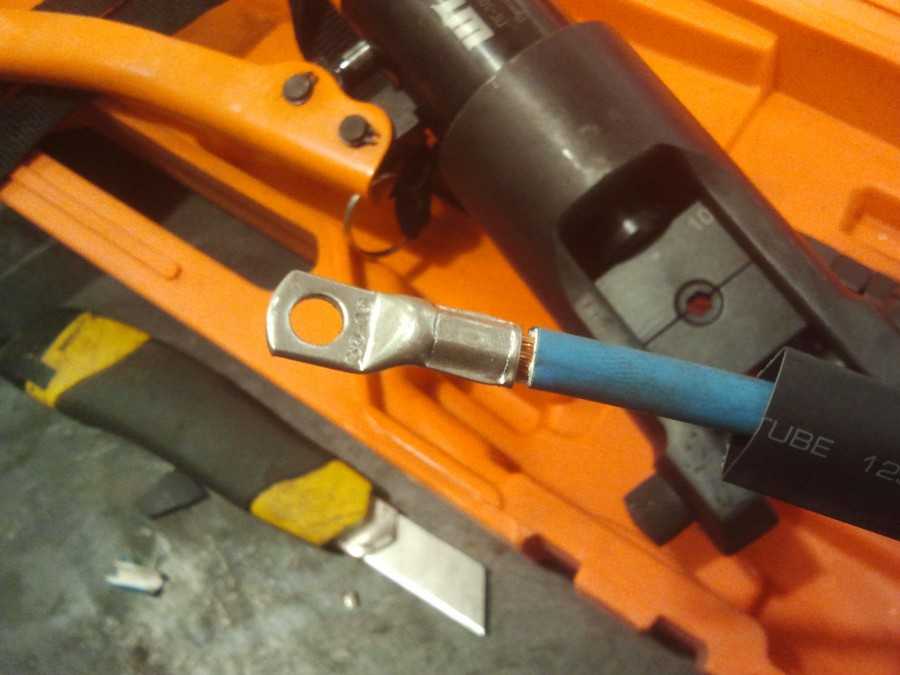

Обеспечить хороший контакт проводов, при необходимости подрезать и зачистить их концы;
Не допускать наложения, скруток, обломов и преломления проводов;
Не пренебрегать маркировкой проводников любым доступным способом (цветом, подписью, знаками).

Нулевая линия – неотъемлемая часть любой электрической сети, поэтому важно правильно организовать ее функционирование внутри щитка. Нулевая шина обеспечит порядок и возможность последовательного подключения всех контактов, чтобы обеспечить безопасное, комфортное и полноценное пользование электроэнергией

Компания	Предложение
Кредитная карта Альфа-Банк

заявка на карту

Беспроцентный период — до 100 дней. Выпуск кредитной карты — бесплатно

Сумма кредита — до 300 000 рублей. Беспроцентный период — до 55 дней!

До 12 месяцев — период рассрочки на покупки у партнеров; 0% — процент на покупки в рассрочку; Бесплатно — оформление и обслуживание карты; 40 000 магазинов партнеров.

До 10% на остаток по счету; Бесплатное снятие наличных в любом банкомате мира; Cashback до 30% за покупки по спецпредложениям; Для граждан любых стран.

Кредит наличными в Совкомбанк: Сумма кредита — от 5 000 до 100 000 рублей; Срок кредита — 12 месяцев; Процентная ставка — от 12% годовых; Возраст — от 35 до 85 лет.

ЛокоБанк Потребительские Кредиты: Кредит до 5 000 000 рублей; Ставка от 9,4%; Срок до 7 лет;

КРЕДИТ НАЛИЧНЫМИ. ВКЛАД «Отличный старт». КРЕДИТНАЯ КАРТА «ДОРОЖНАЯ».

Крепление на DIN-рейку

Этот вид рейки имеет специфические края, вывернутые наружу. Именно они служат местом для крепления. Так же благодаря им конструкция может без проблем передвигаться по всей длине рейки.

Если в передвижении конструкции нет необходимости, по краям закрепленного аппарата устанавливают стопора, препятствующие перемещению конструкции. Надежно фиксируя его в одном положении.

В редких случаях на крышке щитка проделывают небольшие отверстия, способствующие креплению.
В некоторых приборах имеются уже установленные крепления, для фиксации его на рейке.
Необходимо нажать на защелку до щелчка, таким образом вы закрепите конструкцию.
Снять такую защелку не сложно, достаточно плоской отверткой отогнуть край защелки и конструкцию можно снять.

Монтаж на din рейку

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

44.93%

31.88%

23.19%

Проголосовало: 69

Что можно крепить на din рейку

Приспособления под крепеж на din рейку сегодня имеет любой электротехнический прибор стандарта DIN из тех, что относятся к сетям до 230 Вольт, а также требуют установки с ограниченным доступом.

К таким относятся:

автоматические выключатели, одиночного и пакетного исполнения;
устройства защитного отключения (УЗО);
реле управления, защиты, реле напряжения;
приборы учета, или электросчетчики различных видов;
электротехническая оснастка: нулевые и соединительные шины, разветвители, клеммники и т.д.;
специальные приборы, относящиеся к системе «умного дома».

Кроме перечисленных, выполняют крепление на профиль пучков проводов, фиксируя их пластиковыми хомутами, и других конструкций, крепеж которых, например, осуществляется с помощью самонарезающих шурупов, а также болтов с гайками.
