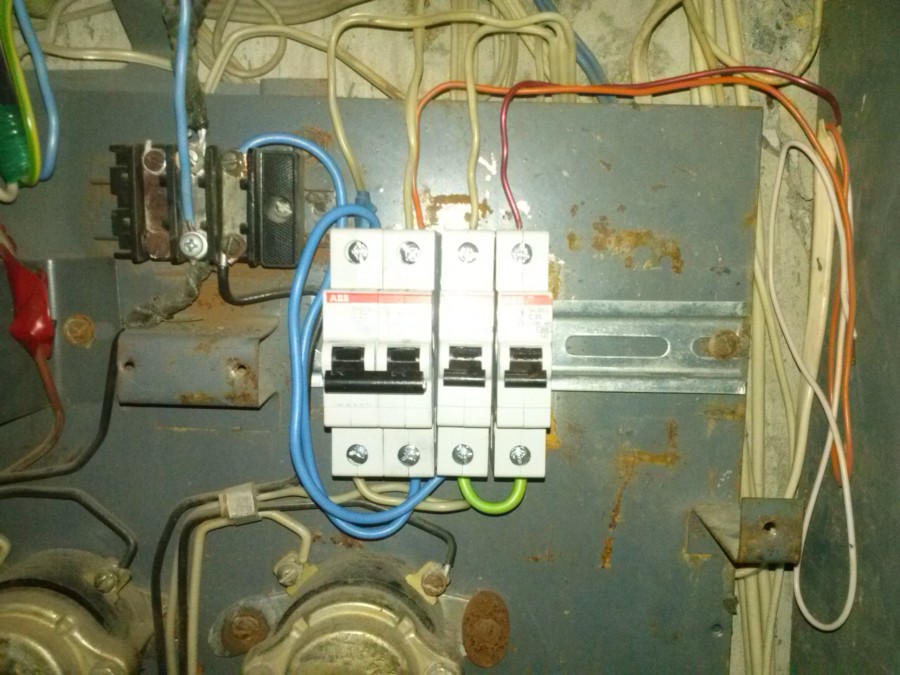

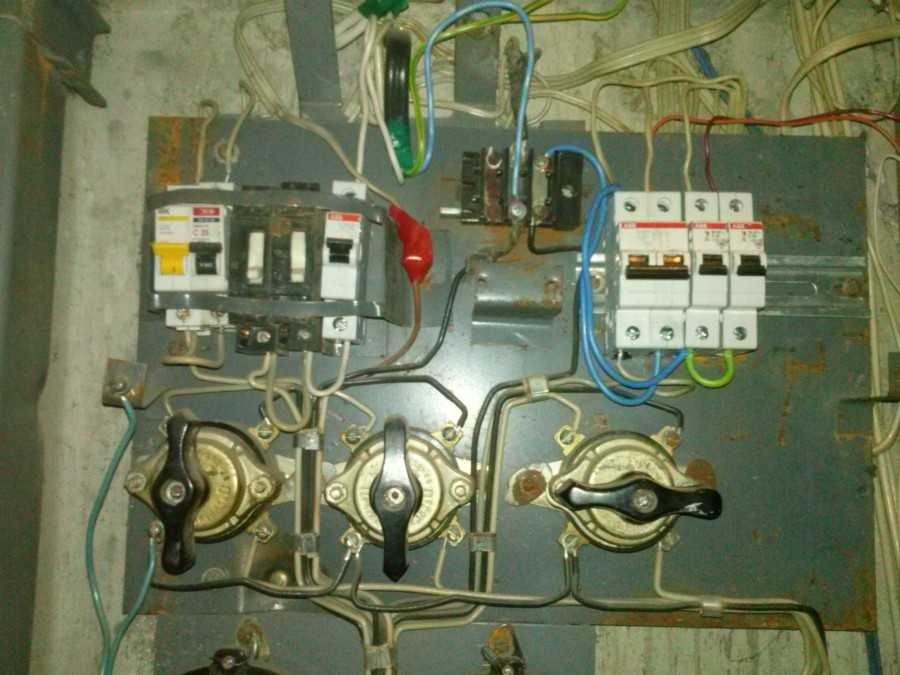

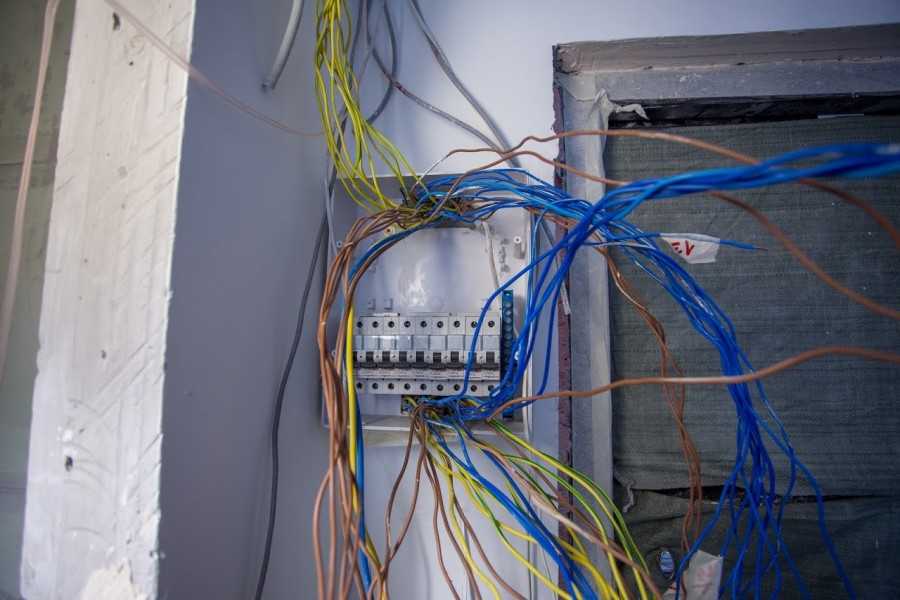

Крепление дин рейки в щитке. установка din-рейки в старых электрощитах

Как установить?

Инструкция для установки din рейки проста:

• Кабель ВВГ-Пнг(A)-LSLTx

• В каких случаях нужен дизель-генератор: советы по выбору
• Щиты автоматики: использование

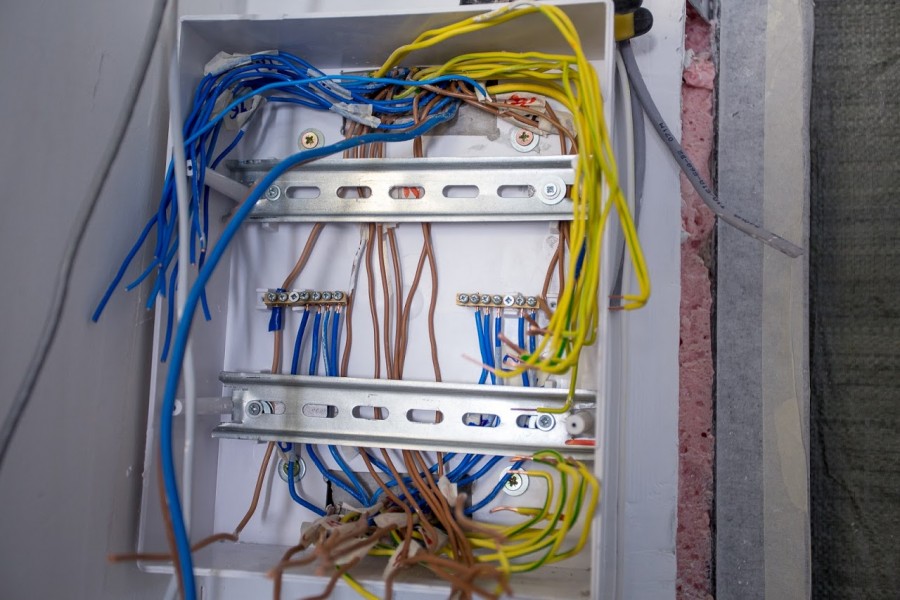

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Как это используется в электронике

Это руководство очень популярно в наши дни, поэтому большинство щитов имеют совместимую конструкцию, как и другое электрооборудование с готовыми креплениями. И, как уже отмечалось, главное преимущество – удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены.

Установка трека

Прежде всего, вам нужно понять, как установить двоичный файл. Монтаж планки осуществляется следующим образом:

1. Определите местоположение. Необходимо учитывать не только прибыльность текущей ситуации, но и ее стратегические преимущества, чтобы в будущем не нужно было заново собирать всю конструкцию.
2. Назначьте необходимое расстояние для шурупов, если конструкция не имеет заводской перфорации. Если есть дополнительное место, рекомендуется брать тарелку с запасом. Неиспользованную часть можно сложить, чтобы уместить желаемое пространство.
3. Отремонтируйте штангу и проверьте ее надежность.

Теперь, когда основная конструкция готова, на нее можно разместить все необходимые электрические элементы.

Установка машины

Чтобы подтвердить установку на DIN-рейку, подумайте, как закрепить 1 машину:

1. Проверить целостность установленной планки. По умолчанию наиболее прочными считаются цельные, потому что отверстия проделываются лично производителем.
2. Зацепите машину одним краем вверх или вниз и нажмите на противоположную сторону, чтобы зафиксировать ее. Обязательно наличие щелчка, так как он сообщает о безопасном прикреплении. Также рекомендуется перед покупкой проверить штангенциркуль.
3. Готовый. На этом установка завершена, и благодаря конструкции машина может свободно перемещаться влево и вправо по мере необходимости.

Как видно из инструкций, крепеж действительно прост и может сэкономить ваше время при замене и обслуживании, как и при первоначальной установке.

DIN-рейка для электромонтажа: виды, преимущества использования

Казалось бы, совсем недавно, открыв любой квартирный щиток, можно было обнаружить там лишь счетчик с парой пробок, но современные щитки уже довольно далеко ушли от своих советских предшественников. Те же компактные автоматы, в значительно большем, чем пара, количестве, и другое электромонтажное оборудование, теперь монтируются в щитках исключительно на DIN-рейку.

Многие модульные элементы, такие как пускатели, реле, контроллеры, выключатели, таймеры, УЗО и прочее, можно сегодня собирать в блоки, монтируя их на DIN-рейку — гениальное изобретение Немецкого Института Стандартизации. Это простой с виду перфорированный или сплошной профиль, изготовленный из стали или алюминия, отличающийся током клеммы заземления, прочностью и весом.

DIN-рейки выпускаются разной длины, их можно по мере надобности разделять на более короткие куски, для этого на длинную рейку может быть нанесена разметка в виде насечки.

Различаются DIN-рейки и формой профиля, так они и маркируются – Ω, G и С типа. Для крепления модульных элементов на рейку, ее профиль специально имеет губки, чтобы в обхват можно было элементы, такие как реле, контроллеры, пускатели и УЗО, надежно зафиксировать на ней. Так, наличие в современном щитке DIN-реек сильно упрощает процесс монтажа различных унифицированных модульных устройств.

Многие современные элементы автоматики, блоки питания и другие электротехнические устройства адаптированы для монтажа на DIN-рейку. Например те же автоматы просто защелкиваются на рейке и не нужно никаких винтов. Счетчики, розетки, клеммы, – также легко монтируются на DIN-рейку.

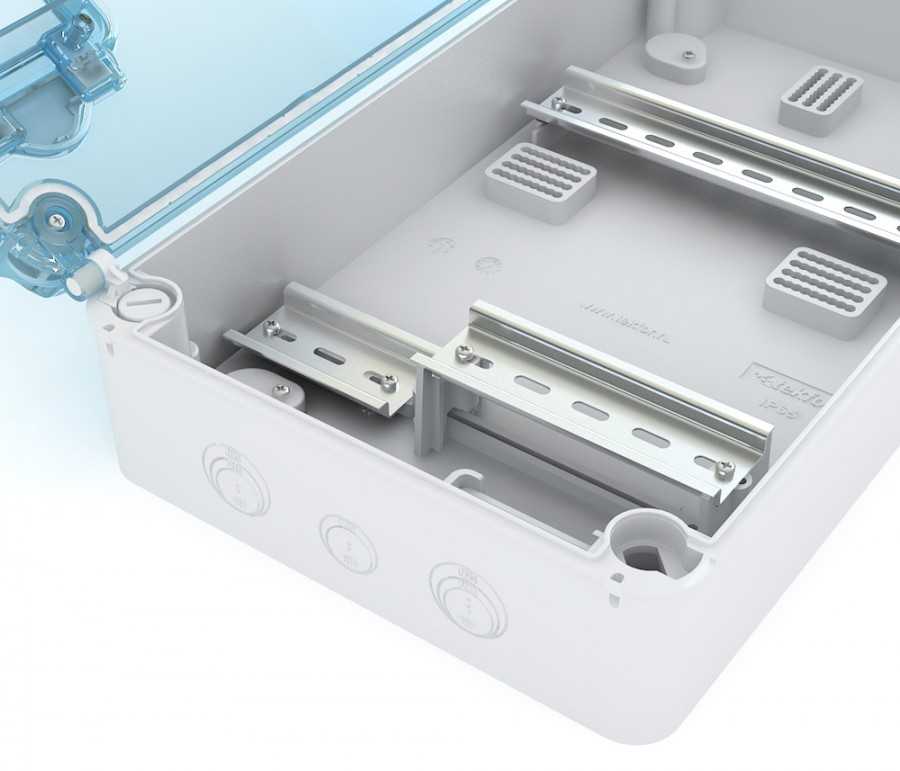

DIN-рейки можно встретить не только в щитках. Их можно использовать где угодно, в любом месте, где требуется смонтировать, соответствующим образом стандартизированное, оборудование. Для этого рейка имеет отверстия для крепления саморезами или болтами туда, куда нужно. Перед монтажом рейки достаточно учесть ширину устанавливаемых модулей, затем отрезать нужный кусок рейки ножовкой по металлу или болгаркой.

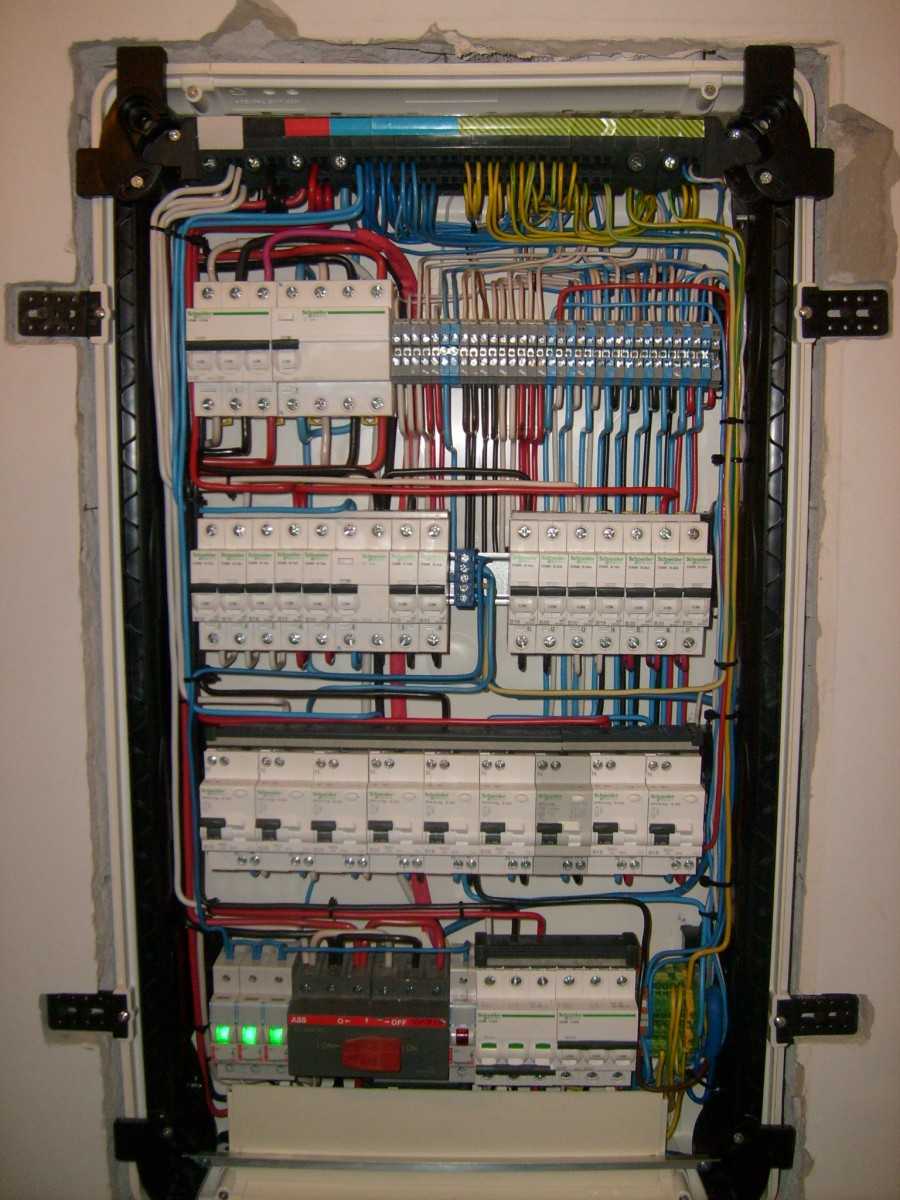

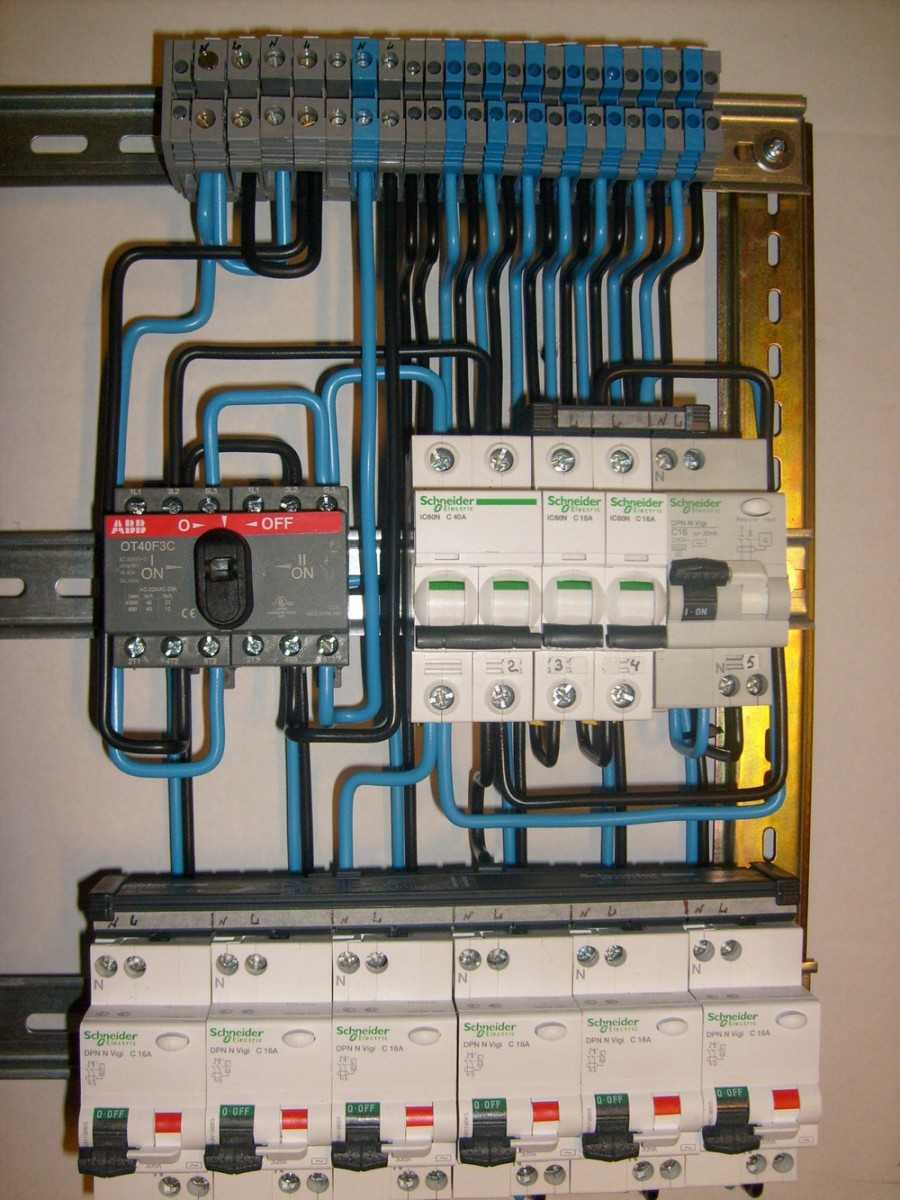

В электрощитах DIN-рейки широко применяют по причине простоты обслуживания оснащенных таким образом щитов. Достаточно сдвинуть фиксатор прибора, и он снимается с рейки за секунду.

Выше было отмечено, что DIN-рейки могут иметь различный профиль, который обозначается соответствующей буквой. Так, наиболее распространенный тип рейки — это рейка типа Омега (Ω –тип), края которой выгнуты наружу.

В 2004 году в России, в качестве национального стандарта (ГОСТ Р МЭК 60715-2003) была принята рейка ТН35, DIN-рейка типа Омега, имеющая ширину 35 мм, которая обычно выпускается стандартными кусками длиной по 2 метра. Есть и уменьшенный вариант такой рейки, применяемый для крепления клемм, ширина и толщина профиля у нее меньше.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Как разместить приборы?

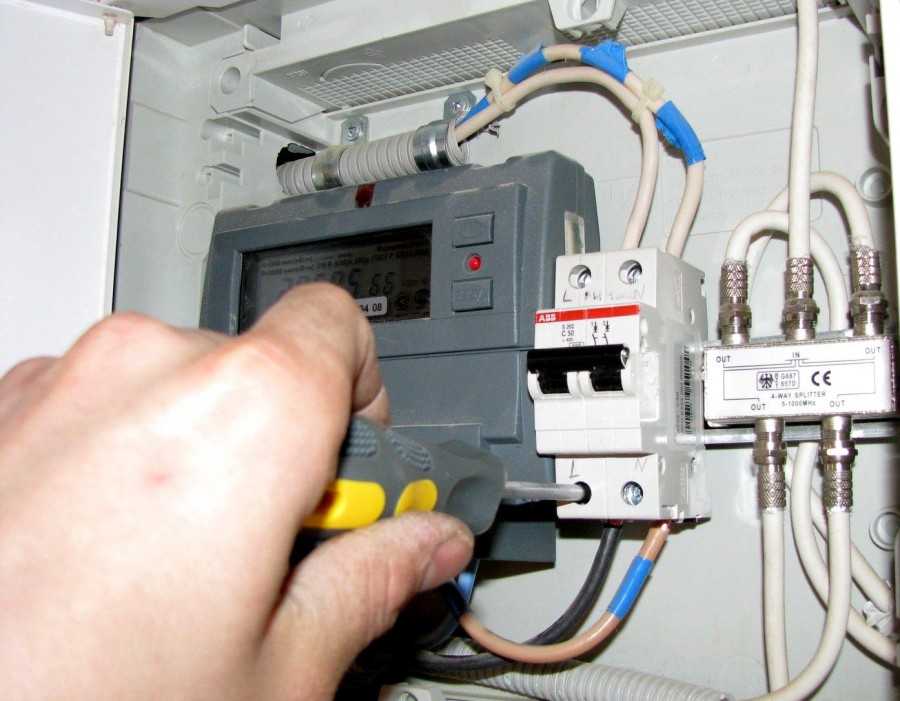

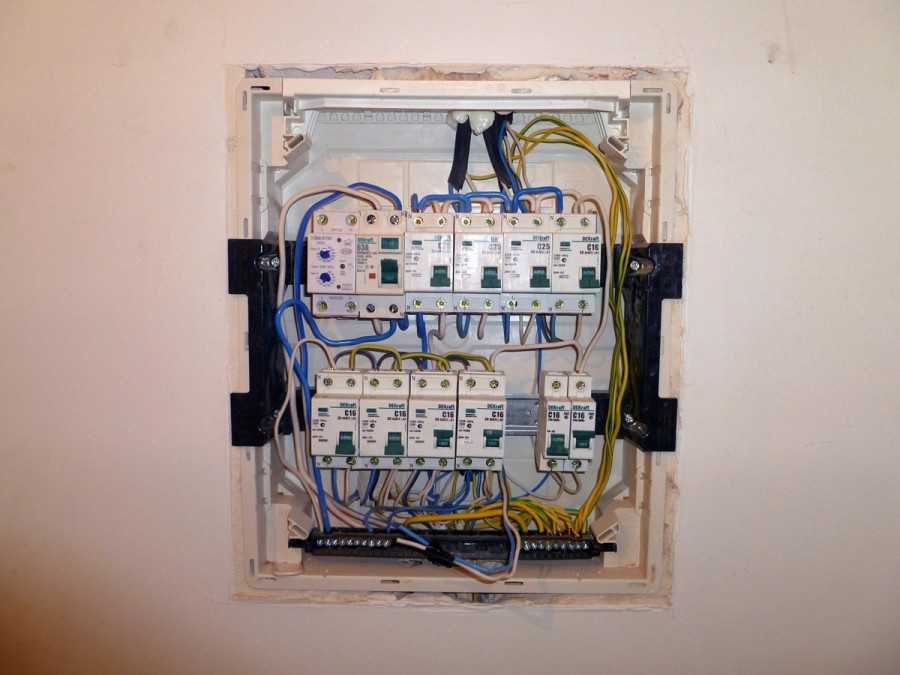

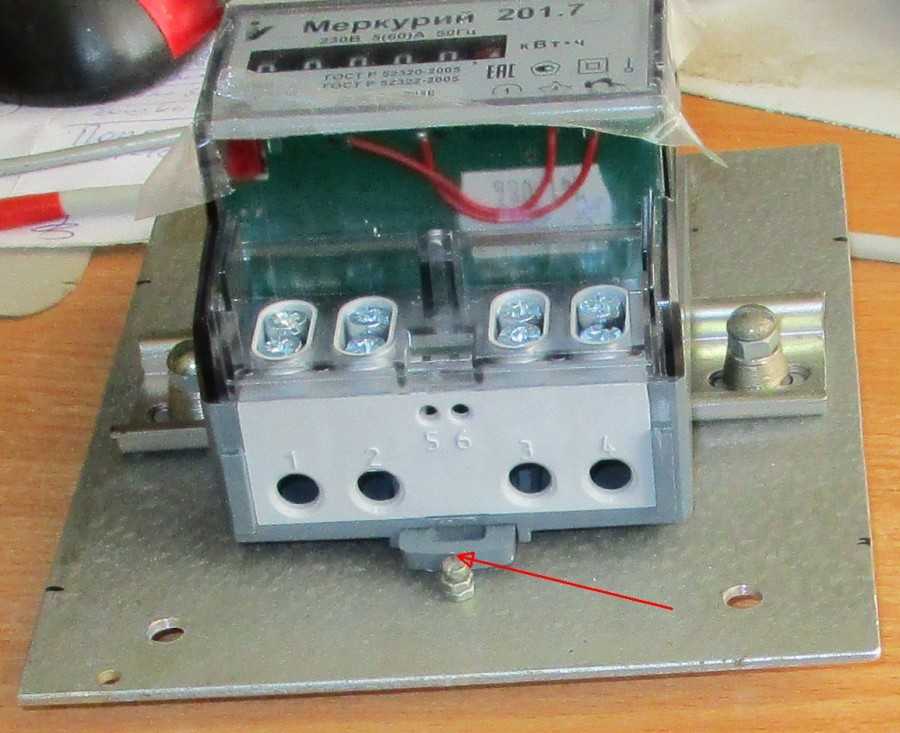

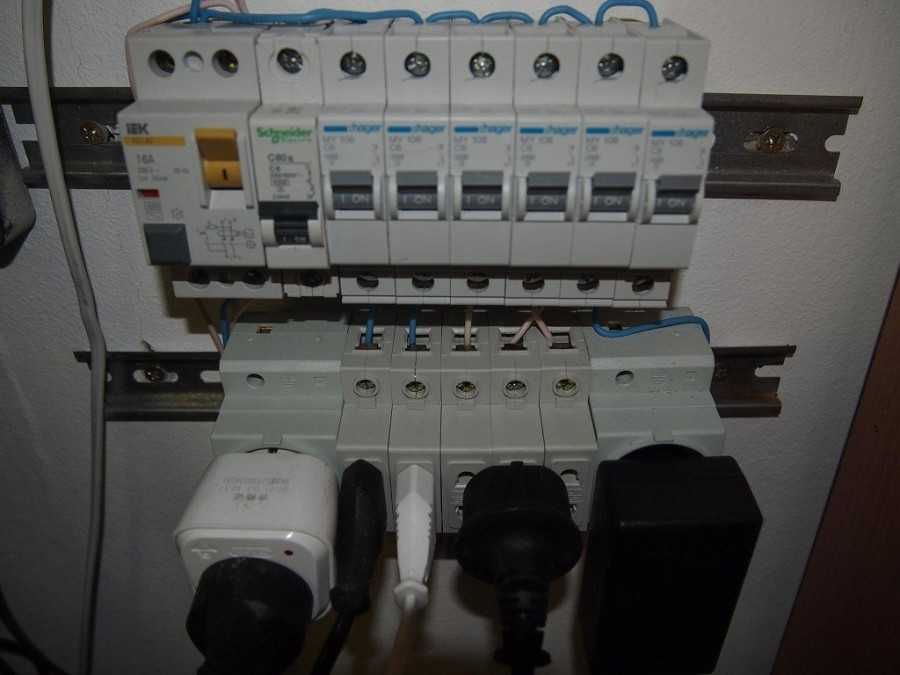

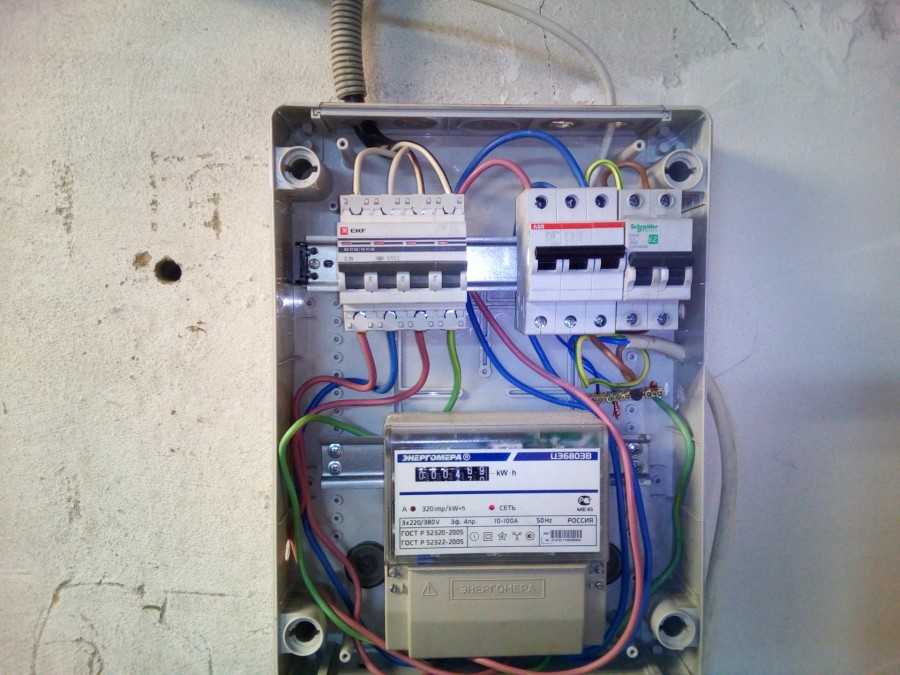

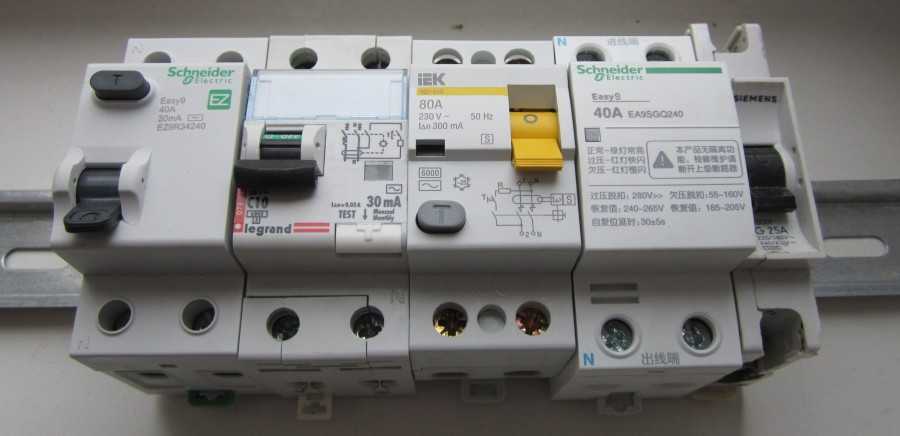

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

Сам процесс монтажа следующий:

• Повесить прибор на верхний крепеж.
• Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
• Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
• Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:

• приобрести и установить специальные фиксаторы;
• немного разогнуть концы планки пассатижами.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

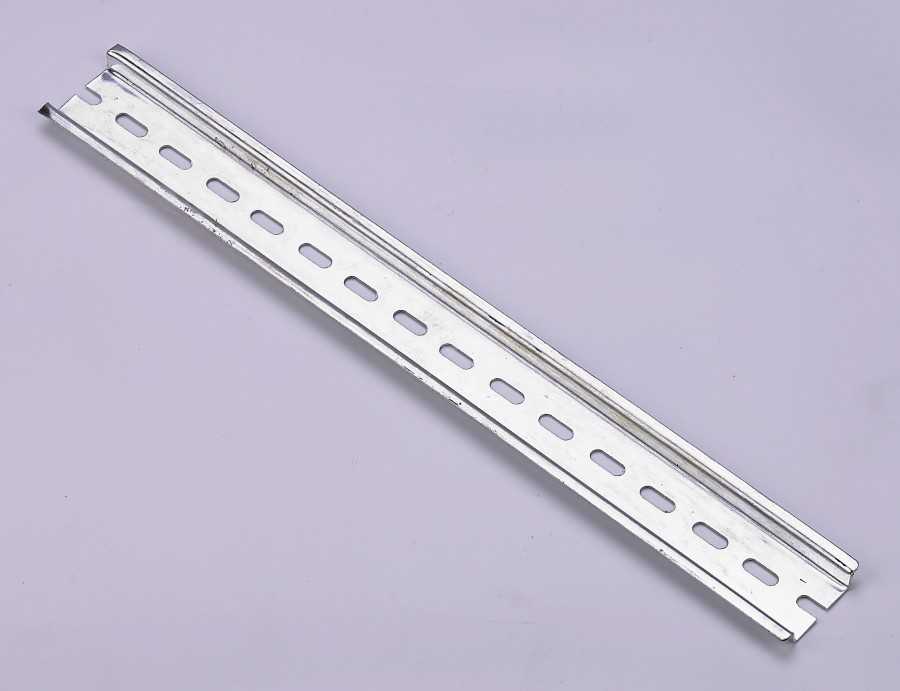

DIN-рейка

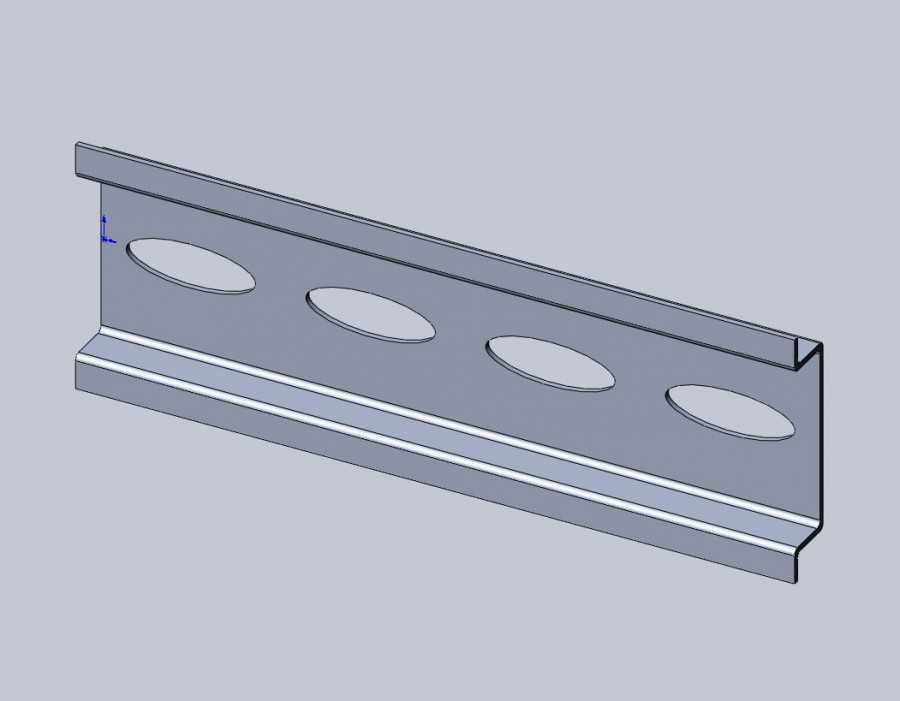

DIN-рейкой принято называть специальный металлический профиль, применяемый для монтажа изделий в электротехнической промышленности. Этот профиль используется для закрепления разнообразного модульного оборудования (автоматических выключателей, устройств защитного отключения – УЗО и т.п.) при размещении последнего в электрических щитах всевозможного типа. Широкое внедрение DIN-реек одновременно с проведением минимизации всех элементов, которые традиционно используются в электротехнических конструкциях, позволило осуществить принципиально новый подход к монтажу аппаратуры. При таком унифицированном подходе в щитовых корпусах типового размера порой удаётся разместить довольно сложные приборы и устройства, использующие при своей работе современную встроенную микроэлектронику.

DIN-рейки выпускаются в нескольких модификациях, названных по схожести их профиля с английскими буквами: O – рейки, S- рейки и C-рейки. Внешне вид DIN-рейки напоминает собой отрезок профиля в форме рельса – по этой причине её ещё иногда называют монтажным DIN-рельсом.

Изготовление DIN-реек организовано в полном соответствии с требованиями ГОСТ Р МЭК 60715-2003. Производятся они из специальной углеродистой стали, которая в дальнейшем подвергается оцинковке и хромированию, что обеспечивает данному изделию высокую антикоррозийную защиту и прочность. Независимо от производителя DIN-рейки выпускаются со стандартными установочными размерами, которые отличаются только длиной (находящейся в диапазоне от 75 мм до метра) и наличием или отсутствием на рейке перфорации.

Общепринятое обозначение DIN-реек также нормируется соответствующими стандартами. Например, ТН35 – это современная типовая металлическая рейка шириной 35мм, имеющая специальный профиль. Этот стандарт был разработан Немецким институтом стандартизации (DIN) и принят несколько позже Международной электротехнической комиссией (IEC).

В России DIN-рейка типа ТН35 была принята в качестве национального стандарта в 2004 году (после принятия ГОСТ Р МЭК 60715-2003). Помимо указанного типа реек в России используется и рейка уменьшенного формата, как по ширине, так и по толщине профиля.

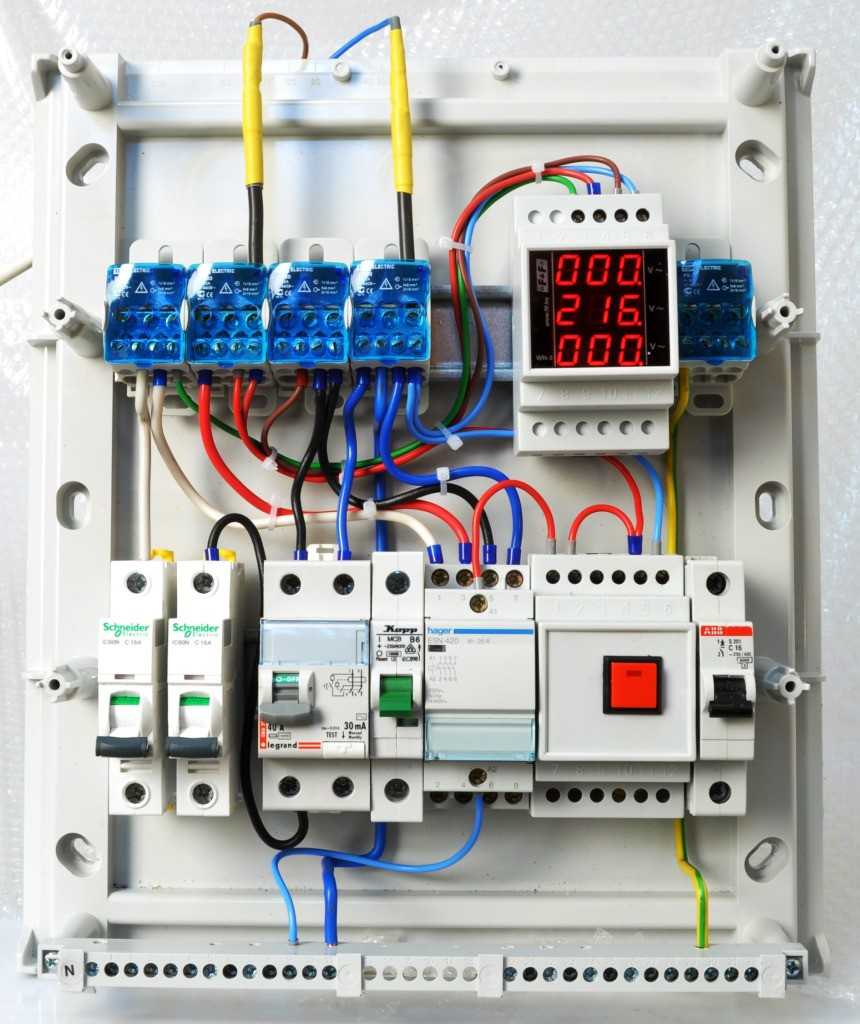

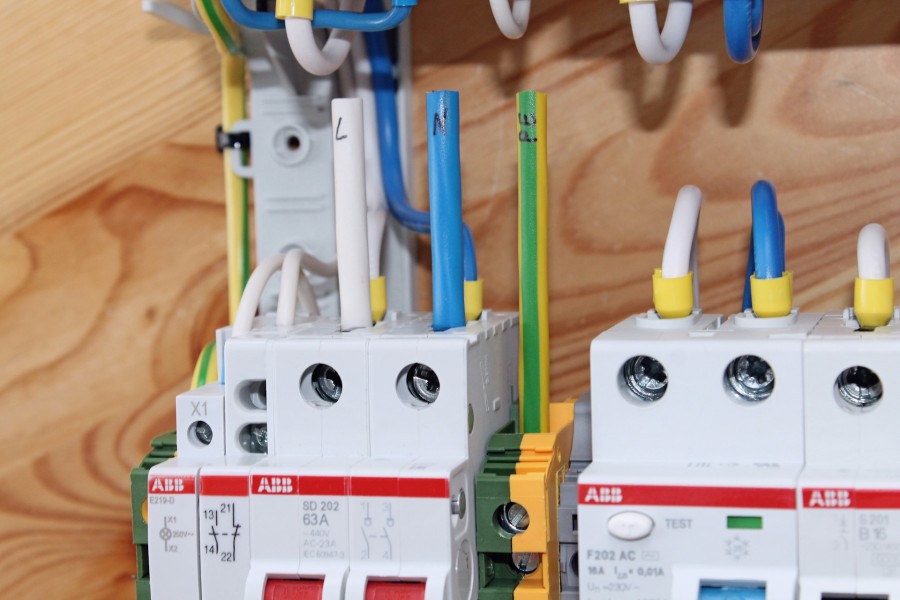

Преимущество стандартного электрического щита с DIN – рейками состоит в том, что в таком щите обеспечивается удобство и простота монтажа унифицированных модульных устройств. Согласитесь, что крепление автоматического выключателя в щите путём простого фиксирования (защёлкивания) его на DIN-рейке намного удобнее, чем крепление с помощью винтовых соединений.

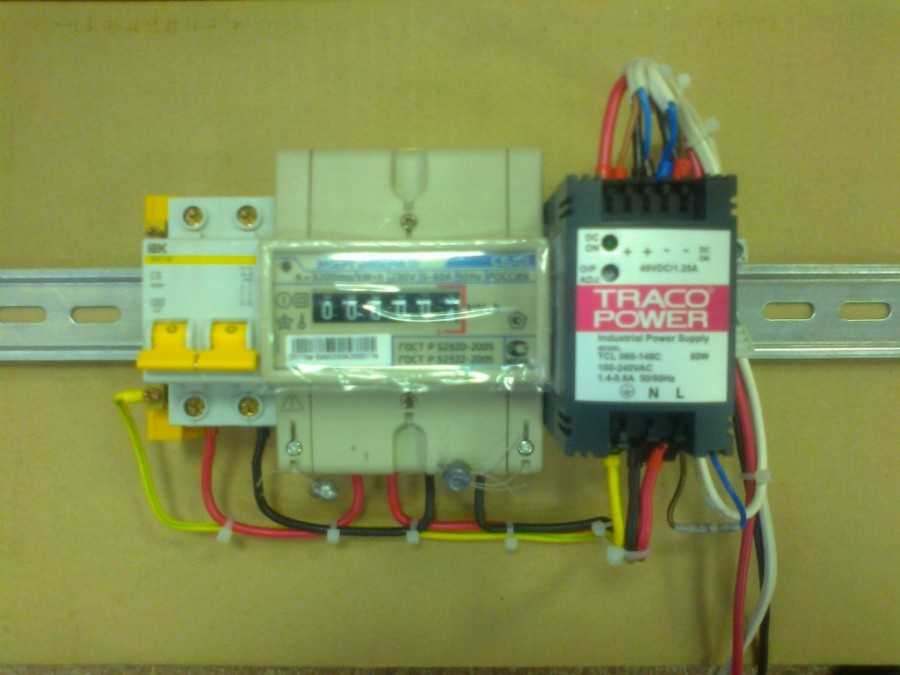

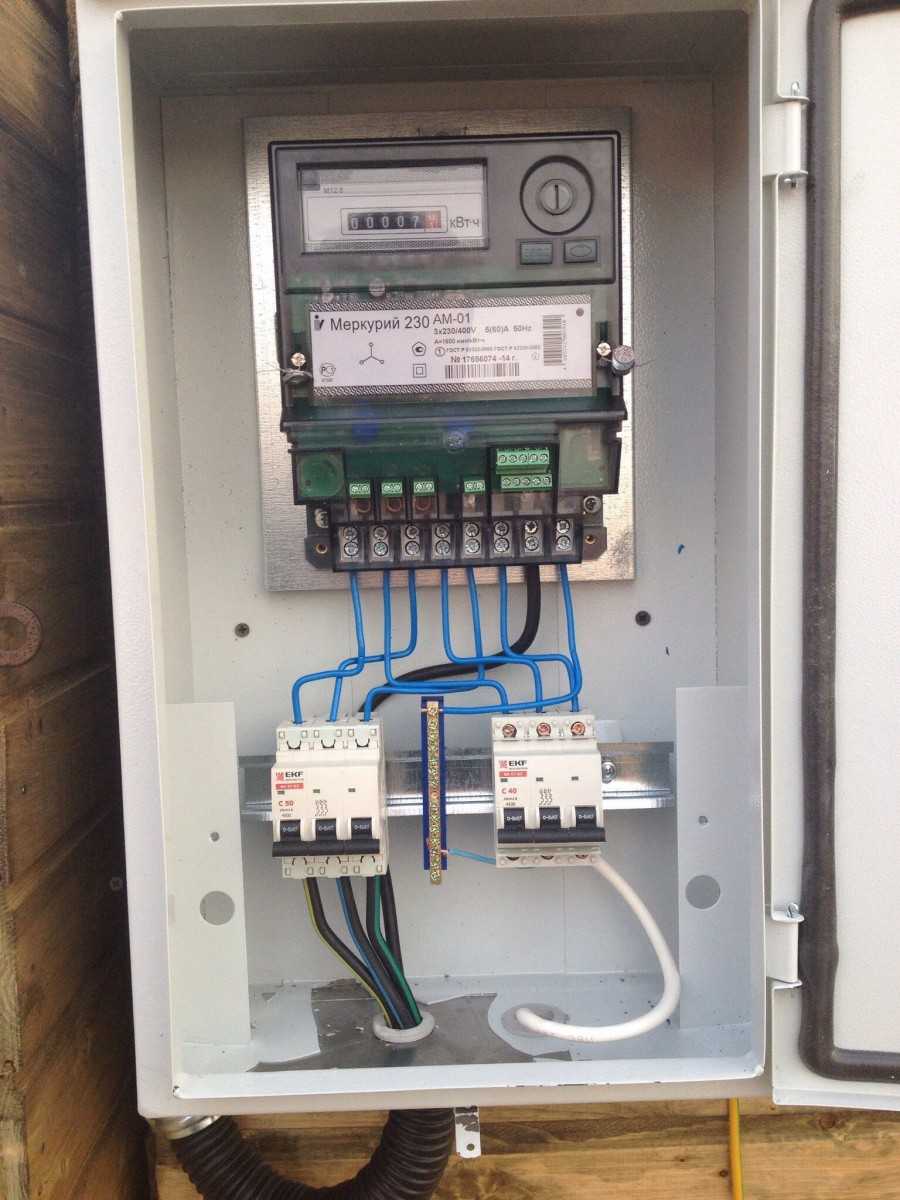

В наши дни на стандартные DIN – рейки принято устанавливать не только аппараты защиты (автоматические выключатели, дифференциальные автоматические выключатели и УЗО), но и электросчётчики, реле различного назначения, клеммы и даже электрические розетки.

Специально следует отметить простоту в обслуживании электрощитов, оборудованных типовыми DIN-рейками. Для замены автомата в этом случае достаточно ослабить винты на клеммах крепления проводов, отсоединить последние и, сдвинув фиксатор прибора вниз, снять сам автомат с рейки.

Для установки нового прибора следует провести те же операции, но в обратной последовательности, т.е. защелкнуть новый автомат на DIN-рейке, вставить провода и затянуть винты их крепления в клеммах.

Рассуждения о достоинствах и удобствах DIN-реек в наше время уже потеряли свою актуальность, поскольку сегодня подавляющее большинство выпускаемых электрощитов оборудовано этими крепёжными изделиями, а во всей выпускаемой промышленностью модульной коммутационной аппаратуре, электросчетчиках и т.п. уже предусмотрены посадочные места под крепление на унифицированную DIN-рейку.

none Опубликована: г. 0 0

Вознаградить Я собрал 0 0

Устройства защиты от импульсных перенапряжений (УЗИП)

Перенапряжения, возникающие в результате прямого удара молнии могут существовать, когда молния ударяет в молниеотвод или заземленную крышу здания, то создаваемый ток уходит в землю. Полное сопротивление (импеданс) земли и протекающий через нее ток, создают большую разность потенциалов, что и является перенапряжением. Далее, это перенапряжение распространяется по кабелям, проложенным в здании, и выводит из строя подключенное к ним оборудование.

А также перенапряжения в результате прямого удара молнии могут существовать при ударе молнии в подводящую низковольтную линию, в ней создаются большие токи. Эти токи проходят по зданию и приводят к образованию высоких напряжений. Как правило, повреждения, вызываемые перенапряжениями такого типа, являются значительными и влекут за собой тяжелые финансовые потери. Например, возгорание проводки в распределительных щитах может привести к повреждению промышленного оборудования и даже самого здания.

Перенапряжения, возникающие в результате непрямого удара молнии могут возникнуть в случае, когда удар молнии происходит поблизости от здания, из-за увеличения потенциала точки земли, в которую ударила молния. Электромагнитные поля, создаваемые током грозового разряда, образуют индуктивные и емкостные связи, приводящие к перенапряжениям других видов. Электромагнитные поля, создаваемые ударом молнии в облаках, в радиусе нескольких сотен метров или даже километров, также приводят к неожиданным броскам напряжения. Хотя последствия данного вида разрядов менее серьезны, чем в предыдущем случае, тем не менее они могут привести к повреждению чувствительного оборудования, например, факсов, источников питания компьютеров, а также систем связи и обеспечения безопасности.

УЗИП серии OVR Тип 1, 1+2, 2

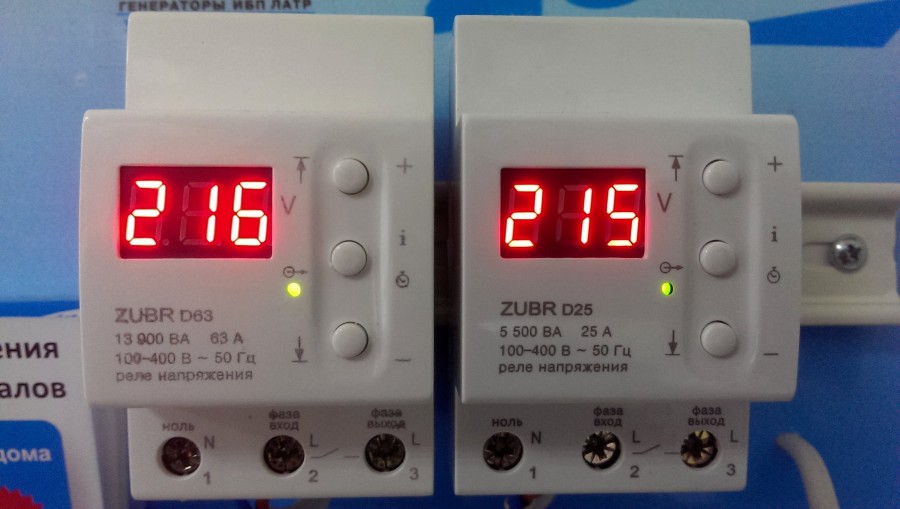

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

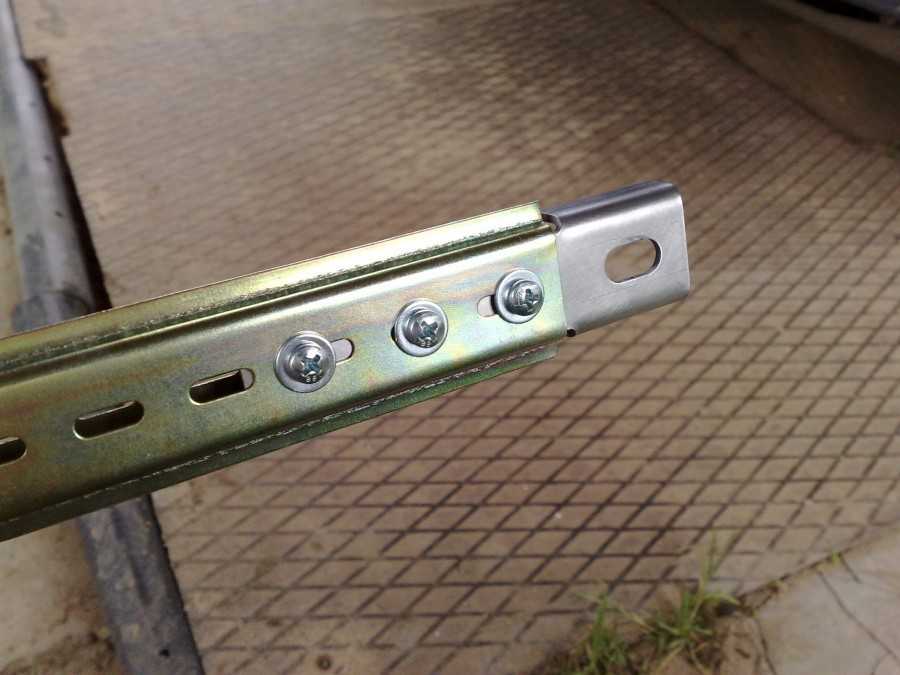

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Дин-рейка (din-рейка) основные типы

Разделение реек на типы обуславливается их размером, конструкцией и материалом, из которого она сделана, существует ряд видов. По конфигурации они бывают:

• ? — образные. Наиболее востребованная форма, используемая при установке автоматических выключателей, счетчиков, УЗО, а также дифавтоматов. У нас в стране она получила название ТН-35-7,5.
• С – образные. Край таких реек загибают вовнутрь. Эта конфигурация способствует установить на данный вид реек клемменные планки и аппаратные прищепки.
• G – образные. Очень редкий вид. Используются с такой же целью, как и тип С.

Размеры реек соответствуют стандартам ГОСТа. Первый вид может быть трех размеров: 35ммx15мм; 35ммx7,5мм; 15ммx5мм. При этом параметры 35×7,5мм имеют большой спрос при производстве электромонтажа. Рейки типа С имеют показатель соответствующий размеру 32×15мм. Третий вид имеет норматив 32x15x9мм.

Существуют рейки с отверстиями – перфорированные, и без – литые. Перфорированные изделия легче всего устанавливать. Второй элемент более крепкий, так как при большой нагрузке не выгибается.

По виду материала, из которого изготавливают данную конструкцию, эти модули бывают: оцинкованными и алюминиевыми. Второй тип наиболее чаще эксплуатируется.

Как используется в электрике

У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.

Установка рейки

В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:

1. Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
2. Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
3. Зафиксировать планку и проверить ее надежность.

Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.

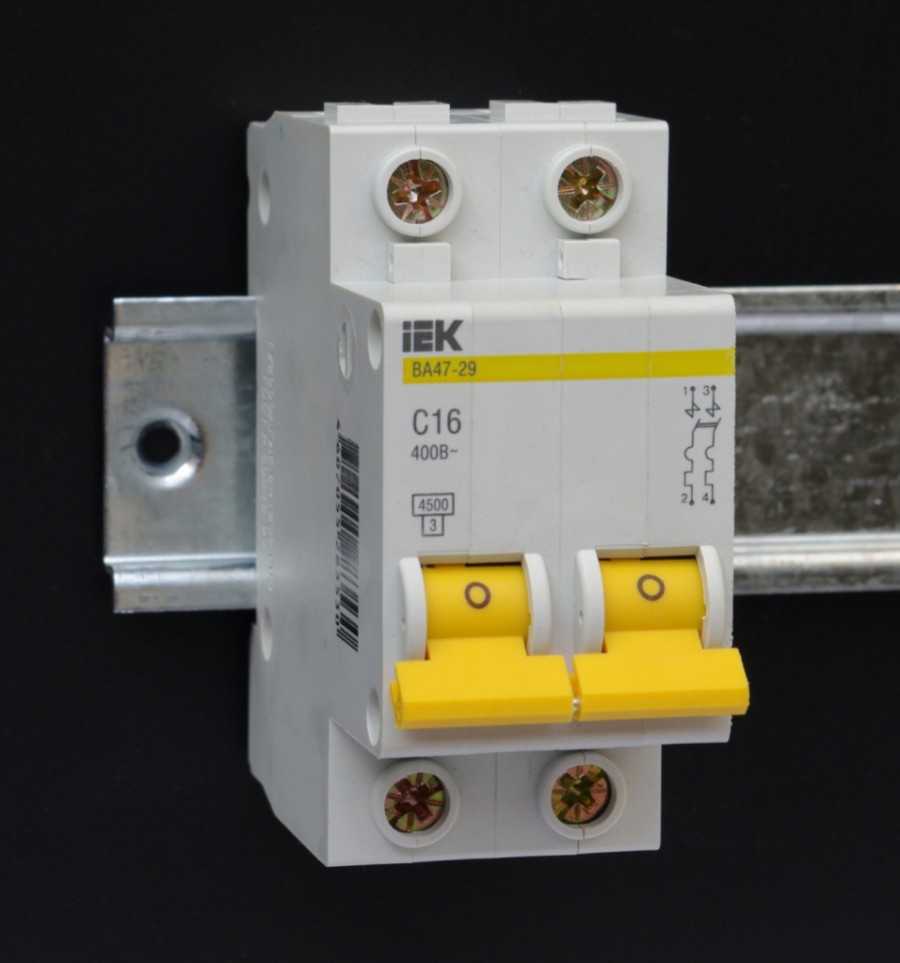

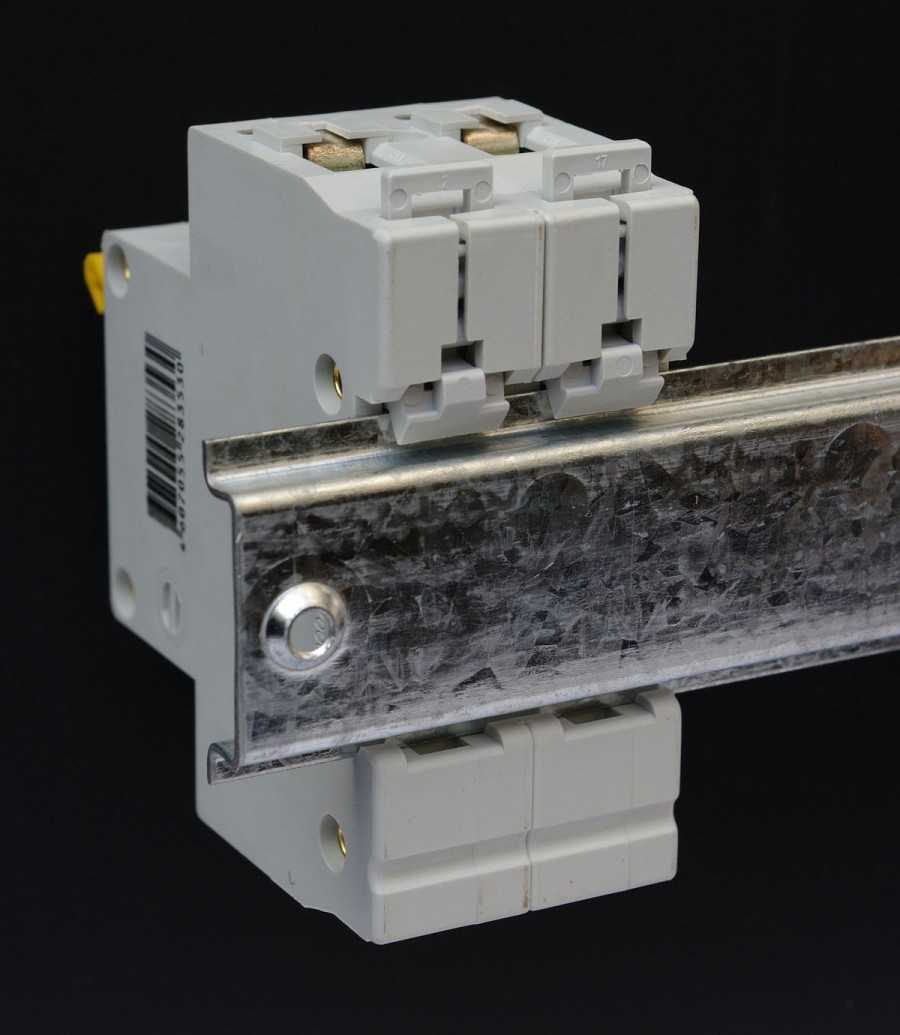

Установка автомата

В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:

1. Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
2. Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
3. Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.

Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.

Особенности выбора

При подборе необходимого приспособления учитывают такие нюансы:

• Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

• Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

• Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

• Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
• Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
• Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
• Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

• штампованные;
• литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

• стальные, усиленные защитным гальваническим покрытием;
• алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

Мы предлагаем перфорированные рейки:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

• автоматических выключателей;
• дифференциальных автоматов;
• электросчётчиков,
• реле, контакторов и пускателей;
• кросс-модулей и клемм;

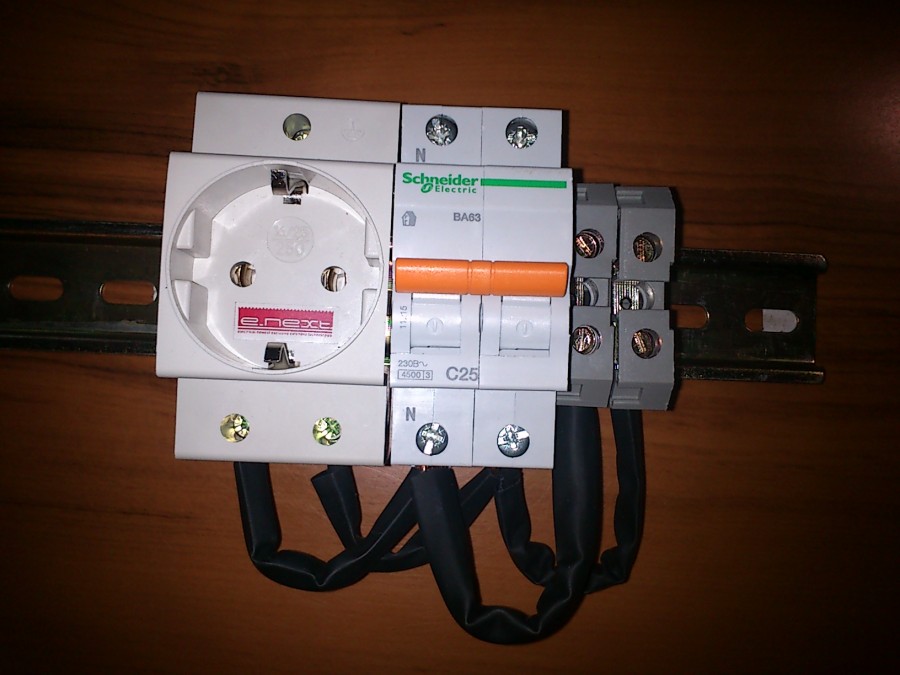

• электророзеток;
• коммутационной аппаратуры.

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

• материалу изготовления (стальные, алюминиевые);
• длине (от 75 до 2000 мм);
• наличию перфорации (сплошные, перфорированные);
• толщине профиля (от 0,8 до 1,5 мм);
• форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

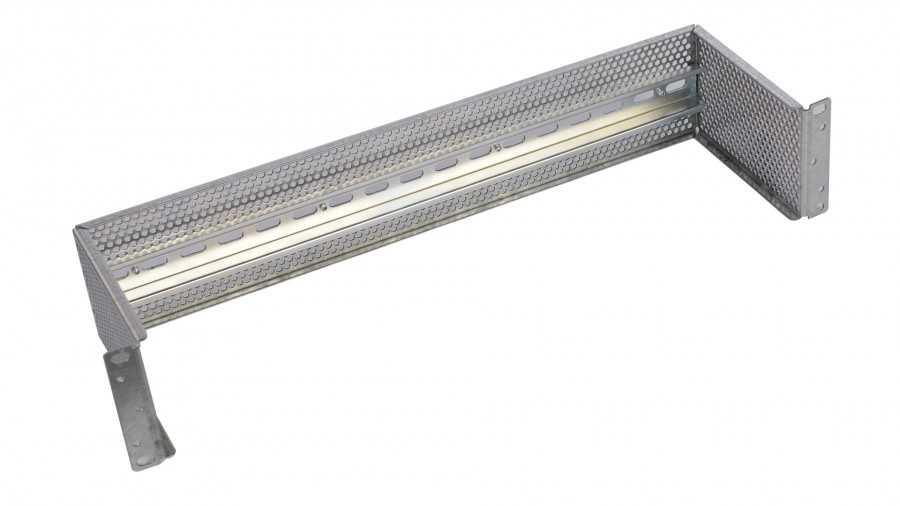

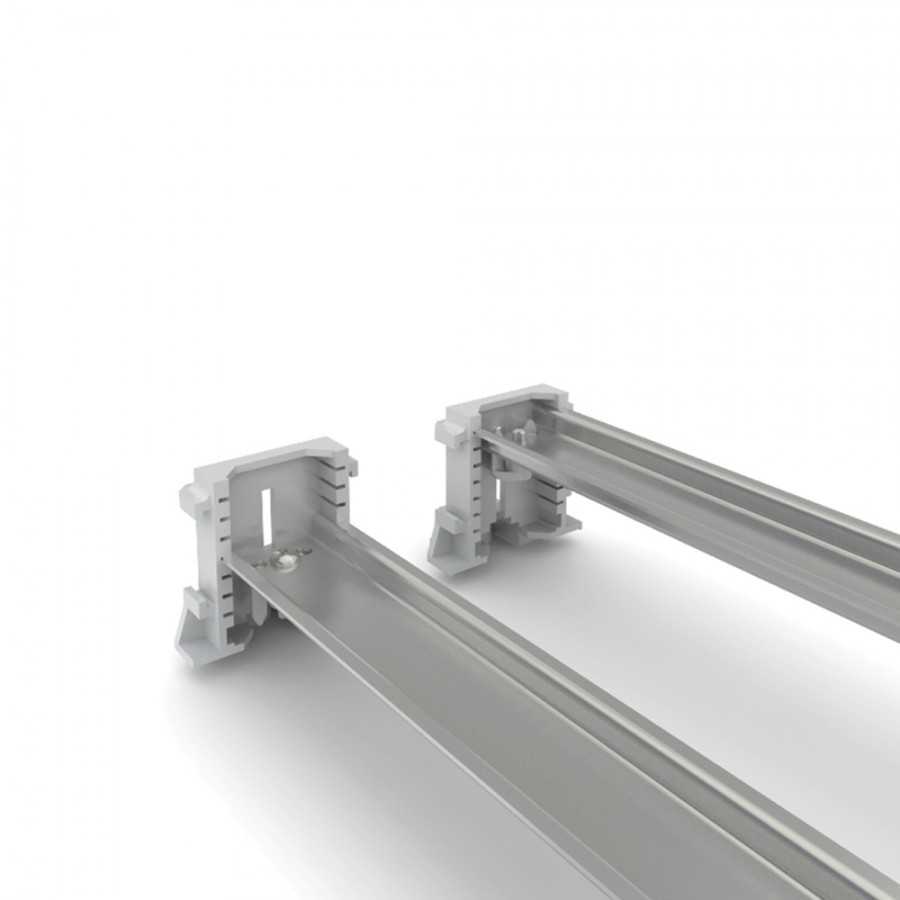

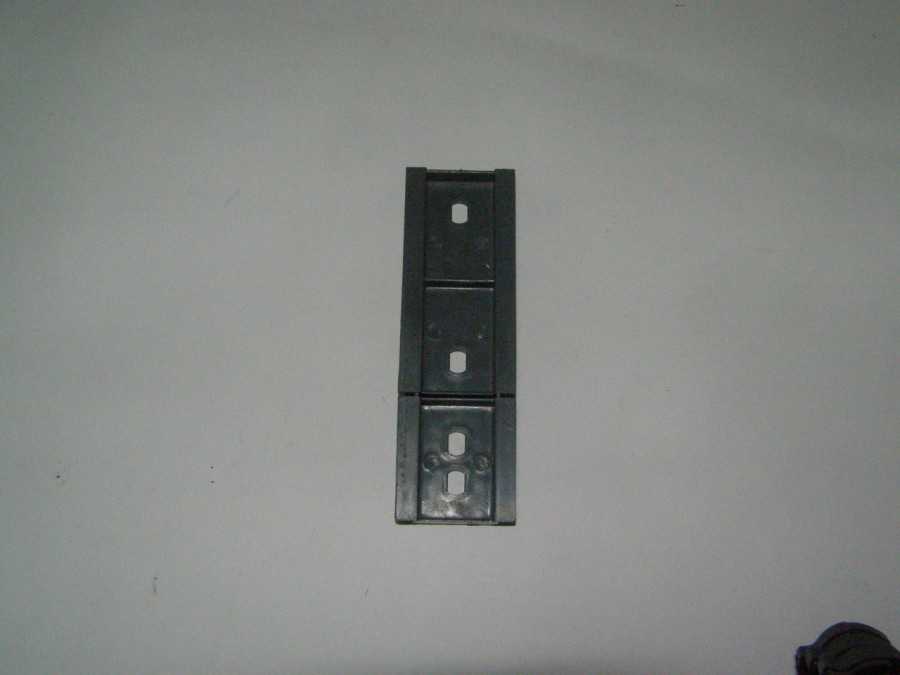

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

• стандартные размеры (подходит для любых типов оборудования и электроизделий);
• безопасный монтаж электропроводки открытого типа;
• подходит для электрощитов, боксов;
• высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
• быстрая установка и демонтаж аппаратуры;
• перфорация для удобства крепления на винты;
• насечки по длине рейки для нарезки в размер;
• монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

DIN-рейка 1000мм ED4 перфорированная ширина 4

• Код товара 9696231
• Артикул ED4
• Производитель ABB

Новое изделие от СООО Евроавтоматика ФиФ трехфазное реле напряжения CP-723 на 3х63 Ампера!

Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от: повышенного или пониженного напряжения, асимметрии, нарушения чередования и слипания фаз

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ
