Шестеренные насосы

Насос шестеренный схема, чертёж

В шестеренном насосе-гидромоторе (рис. 2) ведущая 8 и ведомая 9 шестерни изготовлены заодно с валами и заключены в алюминиевый корпус 6. Корпус закрыт крышкой 2, привернутой к нему винтами 11. Опорными подшипниками скольжения для валов служат «плавающие» бронзовые втулки 5 и 7. Одновременно они выполняют роль упорных подшипников для торцов шестерен 8 и 9. Между крышкой и корпусом проложено уплотнительное кольцо 13 из маслостойкой резины.

Ремонт шестеренных насосов

Для предупреждения вытекания рабочей жидкости и защиты втулки 5 от попадания пыли и грязи установлено уплотнение 4, фиксируемое стопорным 1 и опорным 3 кольцами. Кроме того, в крышке выполнены расточки, в которые вводят дополнительные уплотнительные кольца 12. Передние бронзовые втулки 5 могут перемещаться вдоль валов-шестерен. Втулки автоматически прижимаются к шестерням независимо oт их износа путем подачи рабочей жидкости под давлением в торец втулки. Этим достигается высокий КПД насоса-гидромотора и увеличивается срок его службы.

Чтобы избежать перекоса втулок из-за неравномерной нагрузки в зоне камер всасывания и нагнетания, со стороны всасывающей камеры установлена фигурная разгрузочная пластина 10, обтянутая по контуру резиновым кольцом. Пластину располагают между крышкой 2 и втулками 5. Между сопряженными поверхностями втулок 5 и 7 для упрощении сборки предусмотрен зазор 0,1. 0,15 мм. После сборки этот зазор принудительно выбирают, поворачивают втулки и фиксируя их проволоками 15, вставленными в отверстия втулок. Рабочая жидкость, просочившаяся вдоль валов, поступает через отверстие в крышке 2 и отверстие в ведомой шестерне в полости, соединенные, с камерой всасывания. К боковым поверхностям корпуса насоса-гидромотора крепят винтами всасывающий и нагнетательный патрубки.

Отверстие большого диаметра под всасывающим патрубком отмечено на корпусе надписью «Вход». Насосы могут быть использованы как для левого, так и для правого вращения. Чтобы изменить направление вращения, меняют местами ведущую и ведомую шестерни, переставляют втулки так, чтобы их положение и направление разворота стыка и проволок было таким же, как у задних втулок, а затем поворачивают крышку 2 на 180°. Нельзя менять направление входа и выхода в насос, так как это может привести к выдавливанию рабочей жидкостью сальника ведущей шестерни. В корпусе насоса-гидромотора сделано коническое резьбовое отверстие 14 для отвода просочившейся рабочей жидкости при использовании гидромашины в режиме гидромотора. В это отверстие ввертывают штуцер, к которому прикрепляют дренажный трубопровод, соединяющий внутреннюю полость корпуса с баком гидравлической системы.

Основные отрасли и процессы применения шестеренчатых насосов:

добыча нефти (перекачивание товарной нефти, подача реагентов, перекачивание эмульсии);
нефтепереработка НПЗ (перекачивание мазута, битума, парафина, перекачивание метанола, перекачивание флегмы);
нефтехимия (насосы для процессов пиролиза, насосы для установок производства полиэтилена, насосы подачи присадок);
общая промышленность (подача масла в компрессоры и насосы, подача смазывающих и охлаждающих жидкостей);
химическая промышленность (перекачивание масел, парафинов, нафталина, толуола, хлоридов, жиров, карбамида и др.);
пищевая промышленность (перекачивание сиропов, джемов, рассолов, йогуртов, патоки, заквасок, жидкостей для Cip моек).

Zeilfelder Pumpen (объемные химические шестеренчатые насосы)

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Шестеренчатый насос для высоковязких материалов, содержащий корпус (2), шестеренчатую ступень (7) с одним солнечным колесом (14) и несколькими жестко установленными в подшипниках на корпусе сателлитами (16), ступень (6) входного шнека, содержащую соединенный без возможности проворачивания с солнечным колесом (14) вал (12) входного шнека и входной передающе-смешивающий участок (22), и ступень (9) выходного шнека, содержащую соединенный без возможности проворачивания с солнечным колесом (14) вал (20) выходного шнека и выходной передающе-смешивающий участок (25), причем на передающе-смешивающих участках (22, 25) валы (12, 20) шнеков имеют уменьшающуюся в направлении шестеренчатой ступени (7) глубину витков винтовой нарезки, и в корпусе (2; 2а, 2с) навстречу виткам винтовой нарезки валов (12, 20) шнеков выполнены увеличивающиеся в сечении в направлении шестеренчатой ступени (7) винтовые каналы (23, 26), которые заканчиваются соответственно между сателлитами (16).

2. Насос по п.1, отличающийся тем, что сателлиты (16) установлены в подшипниках (18) качения в корпусе (2).

3. Насос по п.2, отличающийся тем, что корпус (2) содержит размещающую вал (12) входного шнека первую часть (2а), окружающую сателлиты (16) и солнечное колесо (14) вторую часть (2b) и размещающую вал (20) выходного шнека третью часть (2с).

4. Насос по п.3, отличающийся тем, что подшипники (18) качения сателлитов (16) размещены в размещающей вал (12) входного шнека первой части (2а) и размещающей вал (20) выходного шнека третьей части (2с) корпуса.

5. Насос по п.1, отличающийся тем, что валы (12, 20) шнеков соединены между собой без возможности проворачивания, предпочтительно, с геометрическим замыканием, а солнечное колесо (14) насажено на один из валов (12, 20) шнеков.

6. Насос по п.1, отличающийся тем, что глубина витков винтовой нарезки валов (12, 20) шнеков сходит на нет в направлении шестеренчатой ступени (7).

7. Насос по п.1, отличающийся тем, что шестеренчатая ступень (7) содержит четыре сателлита (16), а корпус содержит на передающе-смешивающих участках (22, 25) по четыре винтовых канала (23, 26).

8. Насос по п.3, отличающийся тем, что в первой части (2а) и/или в третьей части (2с) корпуса выполнены соединительные каналы, которые соединяют между собой винтовые каналы (23) входного передающе-смешивающего участка (22) с соответствующими винтовыми каналами (26) выходного передающе-смешивающего участка (25).

9. Насос по п.1, отличающийся тем, что винтовые каналы (23) входного передающе-смешивающего участка (22) удалены в направлении периферии от винтовых каналов (26) выходного передающе-смешивающего участка (25).

Недостатки

Однако у таких насосов существуют недостатки:

нерегулируемость рабочего объема;
неспособность работать при высоких давлениях; либо:
высокие требования к материалам изготовлений деталей износа.
высокая требовательность к качеству изготовлений шестерён и пластин, образующих корпус;
двукратные изменения направления движения жидкости в насосе снижает КПД.

Кстати, прочтите эту статью тоже: Пластинчатый насос

Шестерёнчатые насосы широко применяются в сфере перекачивания высоковязких жидкостей с температурой до 250°, например, такие жидкости как пищевые масла, жиры, шоколадная масса, лаки, краски, нефтепродукты, бытовая химия и т. д.

Преимущества и недостатки шестерных насосов

Плюсы эксплуатации:

Самые простые по устройству, в результате чего самые дешевые объемные насосы;
Очень компактны;
Высокая надежность;
Минимальные требования к очистке рабочей жидкости;
Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Шестеренчатые насосы с внешним зацеплением: каковы особенности конструкции

Различные станки и другое обрабатывающее оборудование может иметь систему смазки, которая отвечает за подачу масла в зону трущихся элементов или СОЖ в зону резания. Для обеспечения достаточного давления при условии высокой вязкости жидкости устанавливаются именно шестеренчатые насосы. Эта конструкция имеет рабочий орган в виде шестерен, которые постоянно находятся в зацеплении. Стоит учитывать, что шестерни могут быть расположены в один или два ряда. При этом шестерни могут иметь самую различную форму:

Цилиндрическую с прямым расположением зуба.
Цилиндрическую с косым расположение зуба.
Шестерни в виде шеврона.

Следует учитывать тот момент, что именно шевронные и цилиндрические шестерни с косым зубом имеют более плавный ход. Эти же шестерни позволяют существенно повысить показатель производительности оборудования.

Рассматриваемый тип насосов может иметь самый различный показатель производительности. Большинство моделей проводят перекачку жидкости на скорости 1 750 – 3 450 об/мин.

Конструкция имеет плавную работу за счет того, что между рабочими элементами нет зазоров. Примером можно назвать то, что вал фиксируется с двух сторон. Некоторые модели могут выдерживать давление около 200 бар. Именно эта причина определяет возможность применения насосов в различном оборудовании, в том числе металлообрабатывающих станках.

Особенности данного насоса проста и при этом надежная. Конструкция шестеренчатых насосов с внешним зацеплением имеет следующие элементы:

Ведомая и ведущая шестерни.
Вал, который является одновременно элементом крепления и привода.
Система утопления вала, которая обеспечивает надежную фиксацию.

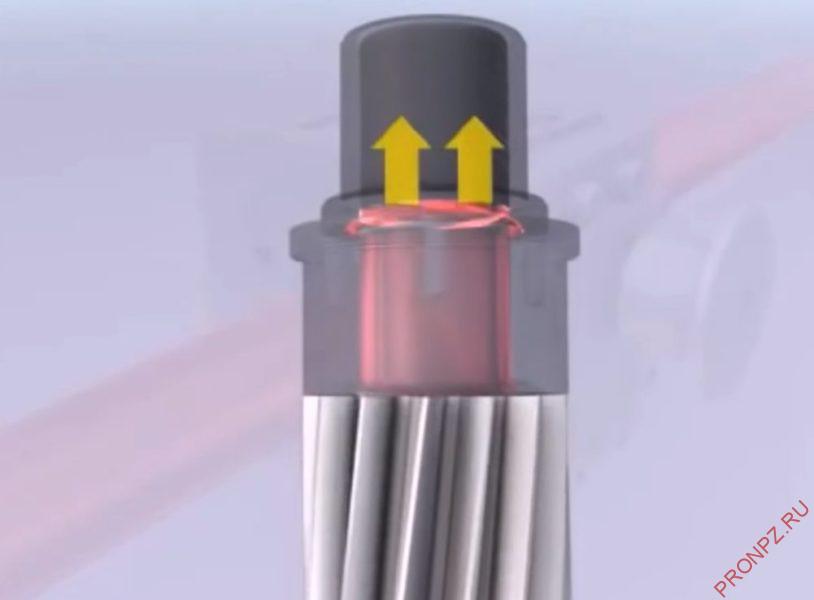

Задний и передний подшипники, которые называют еще втулками.

Вышеприведенная информация определяет то, что конструкция достаточно проста, а значит и надежная в эксплуатации.

Насосы с внешним зацеплением

Такие устройства являются более распространенными. Шестерни не расположены одна внутри другой, а располагаются напротив друг друга, и их вращение происходит равномерно в абсолютно противоположные стороны. Электрический двигатель приводит в работу вал с ведущей шестеренкой. Она начинает вращаться. А благодаря ей свою работу начинает ведомая шестеренка.

В рабочей камере появляется минимальное свободное пространство между зубьев шестерен, при вращении в зоне всасывания появляется вакуум. В том месте, где зубья шестерен зацепляются друг за друга, появляются запертые объемы. Это приводит к образованию большого объема сопротивления по причине небольшой сжимаемости рабочей жидкости. Это является одной из наиболее острых проблем производителей насосов, с которой они пытаются бороться на протяжении многих лет.

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

шевронная шестерня;
цилиндрическая форма с косыми зубьями;
прямая цилиндрическая форма зубьев.

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин.

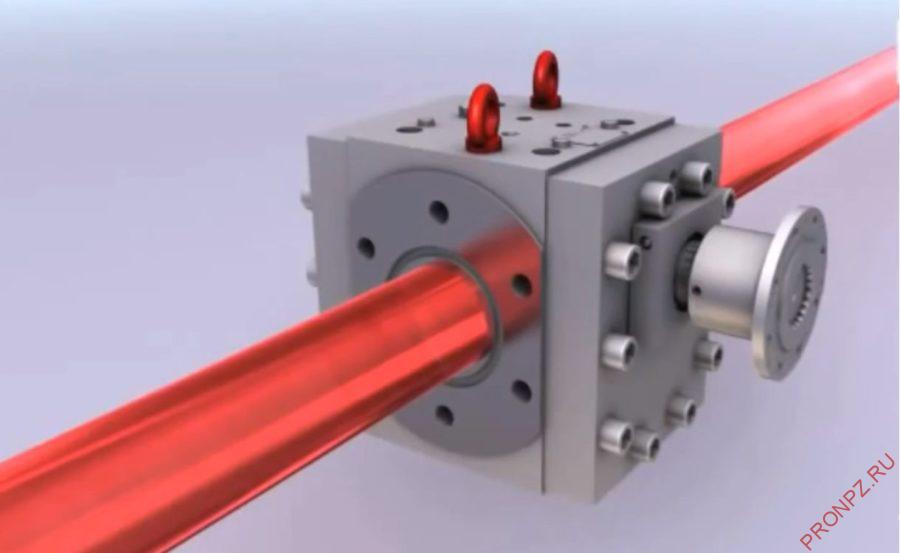

Шестеренный насос с внешним зацеплением

Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

высокое выходное давление;
работа с жидкостями высокой вязкости;
перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
различные материалы исполнения позволяют использовать установку со всеми составами;
относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

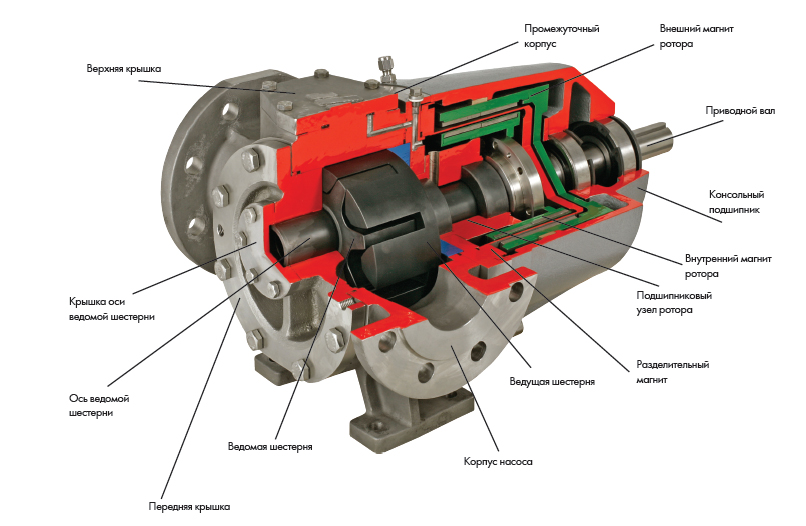

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве.

Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок.

Насос с внутренним зацеплением

Основной принцип работы:

Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
перекачка туго вязких материалов;
отсутствие пульсаций при работе;
предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

Принцип работы насоса с внутренним зацеплением для вязких жидкостей

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.

Насос масляный: что нужно знать

Итак, насосы масляные обычно представляют собой небольшое по размерам и простое в плане конструкции решение. При этом в случае возникновения сбоев и поломок двигатель автомобиля выйдет из строя очень быстро.

Сам насос прокачивает масло, поступающее из картера, через маслоприемник, оснащенный сетчатым фильтром. Далее масло от насоса подается к масляному фильтру двигателя, после чего прокачивается дальше по каналам системы смазки.

Масляный насос приводится в движение от коленчатого вала через зубчатое зацепление, еще может быть использован ременной привод. В любом случае, работа маслонасоса синхронизирована с оборотами двигателя. Единственное исключение — на некоторых мощных ДВС с наддувом может стоять электрический масляный насос, который подает масло в турбину даже после остановки мотора для охлаждения турбокомпрессора.

Так вот, если насос создает слишком высокое давление, через редукционный клапан, который представляет собой простой механизм с пружиной, избыточное давление сбрасывается и масло перекачивается назад в картер двигателя.

Обычно в устройстве системы смазки имеется только один насос. Опять же, исключением является система смазки с сухим картером, где может стоять 2 или даже 3 насоса. Еще добавим, что на высокофорсированных моторах также может стоять радиатор для дополнительного охлаждения масла. В таком случае ставится двухсекционный маслонасос, когда одна часть покачивает масло, а вторая нагнетает масло в радиатор охлаждения.

В целом, основной показатель нормальной работы маслонасоса — постоянное, стабильное и «ровное» давление масла в системе смазки, то есть не допускается снижение или повышение давления выше или ниже заданных пределов.

Шестеренчатый насос – устройство, принцип работы, применение

Для того, чтобы вода или иная жидкость перемещалась по трубопроводу от источника по заданному направлению применяется насос. По типу он может быть роторным, мембранным или шестеренчатым. Последний находит применение в системах со стабильным показателем давления. При этом по сути он является гидромашиной – то есть может быть и гидронасосом, когда на вал подается крутящий момент, и гидромотором, если в него под давлением подается жидкая среда и вал начинает вращаться.

Шестеренный насос состоит из следующих основных элементов:

Корпуса.
Двух шестеренок – ведущей и ведомой.
Крышки.
Втулки.
Уплотнителя.
Сальника.
Пружины.
Пластины.
Распределителя.
Патрубка.

Функционирует агрегат по следующему алгоритму:

В рабочей камере в результате соприкосновения вращающихся шестеренок образуется расширение объема и возникает вакуум.
Из-за образовавшейся разницы давления разряженное пространство заполняется водой, поступающей из источника через заборный клапан.

Из заполненной камеры вода переходит в пространство между зубцами, которые при вращении шестеренок увлекают ее во вторую камеру.
При схождении зубцов пространство сжимается, в результате чего вода выталкивается в выходной патрубок.
Цикл повторяется, пока на ведущую шестеренку продолжается подача крутящего момента от привода.

Благодаря такому устройству и принципу действия шестеренные насосы находят широкую сферу применения. Так, помимо перекачки воды в быту они зарекомендовали себя в различных областях промышленности – химической, нефтяной, машиностроительной, а также в дорожной и сельскохозяйственной отрасли. Приборы способны перекачивать однородные вязкие жидкости – масло, нефть, битум, цементный раствор.

Назначение устройства

Насос шестеренчатый представляет собой одну из главнейших частей гидравлических систем в машинах. Предназначение устройств данного типа выражено в нагнетании рабочих жидкостей в систему гидравлики, установленную в механизмах рулевого управления, в приводы полунавесных и прицепных орудий дорожных, сельскохозяйственных и других видов машин.

Изготавливаются приборы с правым или левым направлением вращения вала. Насос шестеренчатый может использоваться для перекачки минеральных масел, мазут, дизельного топлива и других материалов, обладающих смазывающей способностью.

Насосы с внутренним зацеплением

Особенностью таких насосов является наличие двух шестерен, одна из которых расположена внутри другой. Отличительной чертой насосов данного вида является компактность. Если говорить о расположении самих шестерен и их зубьях, то внешняя шестерня имеет внутренние зубцы, а внутренняя — наоборот, имеет внешние зубцы. В тот момент, когда обе шестерни начинают вращаться, в полости всасывания создается вакуум. Тут рабочая жидкость поступает в свободные впадины между зубьями, а затем — в саму полость нагнетания. Такой насос в своем составе должен иметь обратный клапан, чтобы не допустить поломки насоса вследствие увеличенного давления при выходе жидкости в трубу нагнетания. Рабочее вещество здесь образовывает замкнутый круг. Как только давление в трубе нагнетания идет в рост, жидкость передвигается к клапану. Клапан выдавливается жидкостью, которая тут же возвращается туда, откуда берет свое начало (в зону всасывания).

Такие насосы менее распространены, потому что требуют более точного создания размеров устройства насоса. Но являются наиболее компактными, так как одна шестеренка расположена внутри второй шестерни.

Описание

Шестеренный (шестеренчатый) насос — это особый вид объемных роторных машин. Это устройство, у которого рабочий орган представлен в виде двух шестерен, расположенных в корпусе. Эксплуатация таких насосов очень проста ввиду простоты своей конструкции. Они надежны и долговечны в работе

И что немаловажно, такие агрегаты имеют небольшие размеры. Имея одинаковый принцип работы, их строение может значительно отличаться

Поэтому их использование широко распространено и актуально для многих отраслей. В настоящее время на рынке представлен большой выбор шестеренных насосов. Со многими из них можно ознакомиться тут клик.

Шестеренный насос виды

Различают два основных вида конструкции шестеренчатых насосов:

Конструкция с внешним зацеплением. Данный вид конструкции наиболее распространен. Две шестерни закреплены напротив друг друга. Одна шестерня является ведущей, и приводит в движение вторую шестерню.
Конструкция с внутренним зацеплением. Менее распространены, ввиду больших запросов к точности при создании агрегата, но в отличии от внешнего сцепления эти агрегаты более компактны. Две шестеренки закреплены одна в другой, ведущей является внутренняя шестерня с наружными зубцами. Внешняя (охватывающая) шестерня располагается в цилиндрической расточке корпуса и имеет внутренние зубья. Чаще всего в конструкции присутствует серповидный элемент, который разделяет области подачи и нагнетания.

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

Параметры шестеренчатых насосов общепромышленных и по нефтяному стандарту API 676:

Подача: от 0,001 до 1500 м3/ч Напор: от 1 до 1200 м (больший напор по запросу) Вязкость перекачиваемой жидкости: от 0,01 до 250 000 сСт (большая вязкость перекачиваемых жидкостей по запросу) Плотность перекачиваемой жидкости: от 300 до 3500 кг/м3 (большая плотность перекачиваемых жидкости по запросу) Температура перекачиваемой жидкости: от -60 до +320°С (другие температуры жидкости по запросу) Температура окружающего воздуха: от -60°С до +140°С Давление корпуса шестеренчатых насосов: от 4 до 120 бар (большее давление корпуса шестеренчатых насосов по запросу) Уплотнение вала шестеренчатых насосов: одинарное торцевое, торцевое со вспомогательным, двойное торцевое, магнитная муфта Тип привода шестеренчатых насосов: электродвигатель, двигатель внутреннего сгорания, паровая турбина и др. Напряжение питания двигателя шестеренчатых насосов: 380 В/ 500 В/ 3000 В/ 6000 В/ 10000 В и другие Мощность двигателя шестеренчатых насосов: от 0,1 до 3000 кВт Классы пылевлагозащиты двигателя кулачковых насосов: IP 54, IP 55, IP 57, IP 58, IP 58, IP 67, IP 68 и другие Исполнение двигателей шестеренчатых насосов: общепромышленное и взрывозащищенное

Общее описание и назначение шестеренчатых насосов

Перемещение жидкостей по магистралям различного типа происходит использованием гидравлических насосов. Существует три основные категории устройства:

роторный;
шестеренчатый;
мембранный тип.

Области применения шестеренчатого насоса являются среды, имеющие необходимое стабильное давление. Устанавливается система основным способом на автомобили, для перекачки масла и гидравлических составов. Шестеренчатый насос способен длительно обеспечивать всю систему необходимым давлением, практически не перегревается. Бесперебойная подача масла необходима для сохранения ресурса трущихся деталей, долговечной работы двигателя.

Шестеренчатый насос омывателя заднего стекла

В автомобилях, комплектующихся картером сухого типа, оборудованным дополнительным масляным баком, механизм отвечает за перегон жидкости из одной емкости к другой. Шестеренные насосы для масла используется для прогона масла за счет системы, состоящей из двух элементов. Первая шестеренка стабильно закреплена на валу, вторая именуются ведомой, находится при постоянном контакте с первым элементом. Нагнетание жидкости происходит за счет конструкции зубьев, они выполняют роль лопастей, захватывают масло.

Шестеренчатые механизмы подразделяются на два основных вида. Конструкция, имеющая внутреннее зацепление применяется при системах, где необходима компактность, надежность и высокая производительность. Разновидность насосов зацеплением наружного типа обладают более простой конструкцией, повышенной мощностью, однако имеют большие габариты.

Промышленный насос

Кроме автомобильной промышленности, шестеренчатые установки имеют крупную область применения. Существуют различные категории, различающиеся по уровню давления, от низкой до высокой системы оценки. Системы низкого давления рассчитаны на мощность до 5 бар, используются для перекачки изделий густого состава, средние – рассчитаны до 30 бар, применяются в гидравлических системах станков. Насосы высокого давления обладают производительностью до 70 бар, применяются некоторыми типами промышленного оборудования.

Технические характеристики

Основными техническими характеристиками насосов являются:

рабочий объем, см3 — тот объем жидкости, который вытеснят шестерни за один оборот;
подача, л/мин — какой объем жидкости вытеснит насос за единицу времени (производительность насоса);
вакуумметрическая высота всасывания, м — характеристика показывает максимальную высоту, на которую можно установить насос относительно уровня жидкости. Если в технических характеристиках указано, что вакуумметрическая высота всасывания составляет 3 метра, то это говорит, что расстояние от уровня жидкости до оси входного отверстия не должна превышать 3 метра. При превышении данного значения насос не будет засасывать жидкость из-за отсутствия разности атмосферного давления и во всасывающей камере;
давлением на выходе;
объемный КПД η_о— также его называют коэффициентом подачи) насоса nо – объемные потери (утечки насоса), происходящие из зазоров между частями насоса или уплотнения. Этот параметр не допускает наружных утечек (если они присутствуют, то необходимо провести инспекцию уплотнений). Утечки зависят от зазоров между частями, перепада давления в зазорах, вязкости жидкости. В технической документации вместо вакуумметрической высоты всасывания указывают давление на входе насоса – то разряжение, созданное во всасывающей камере. Отсюда возникают рекомендации о сокращении длины всасывающих трубопроводов при установке насосов: уменьшение длины приводит к уменьшению потерь энергии на всасывание. Поэтому рекомендуют монтировать насосы на гидробаке или целиком погружают в жидкость;
гидромеханический КПД η_г.м.— потери из-за сил трения между слоями жидкости, жидкости о стенки трубопровода, движущихся деталей в самом насосе;
полный КПД η_п — совокупность объемного и гидромеханического КПД. Зависимость полного КПД от нагрузки не линейная и имеет при определенном давлении оптимальное значение n_п.опт
номинальная мощность
крутящий момент

Зависимость КПД насоса от давления нагрузки
