Конструктивные особенности и сфера применения нулевой шины

Какое модульное оборудование выбрать

Покупка модульных устройств должна производиться только после составления плана электрического щита, когда известны все номиналы.

Есть несколько пунктов, которые следует учитывать при выборе:

• Оборудование лучше покупать одного бренда и серии. У разных производителей ширина модуля может незначительно отличаться размером, визуально это незаметно, но способно привести к проблемам со стыковкой гребенками.
• Для сборки необходим монтажный провод ПВ1 или ПВ3. Достаточно длины 2–4 метра. Нулевые и фазные проводники разделяют по цвету: белый, черный или красный для фазы, синий для рабочего нуля.
• Модули соединяют между собой, используя специальные одно, двух или трехполюсные гребенки. К ним понадобятся торцевые заглушки.

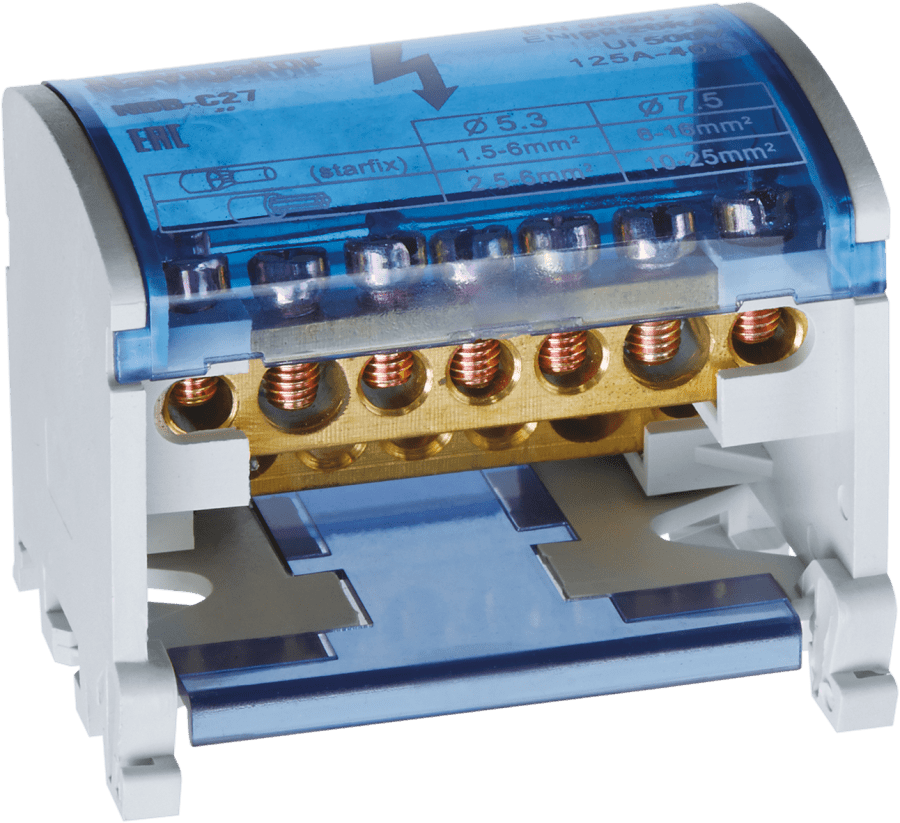

• Нулевые шины можно заменить кросс-модулем. Они находятся в одном корпусе, надежно изолированы друг от друга. Это облегчает сборку.
• Пригодиться ограничитель DIN-рейки. Он фиксирует модули, не позволяя им смещаться при монтаже и подключении.
• Пластиковые стяжки, хомуты для фиксации кабелей, проводов внутри короба.

Как выполнить разделение

В жилых зданиях: частных домах, коттеджах и дачах это нужно делать в вводных щитах учета до счетчика, а в многоквартирных домах и остальных зданиях это можно выполнить в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять их далее в другом месте электрической установки по ходу распределения энергии запрещается. Это требование закреплено в п. 1.7.131 ПУЭ (см. Главу 1.7).

Требования ПУЭ также определяют, что при монтаже в месте разделения PEN-проводника на нулевой защитный и нулевой рабочий провода необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или ГЗШ (шине-расцепителю, рис. 2) или шине нулевого защитного-проводника.

Если на вводе отсутствует коммутационный аппарат или автоматический выключатель, то использование шины расцепителя теряет смысл, так как оно создает лишние болтовые соединения, где может ухудшиться контакт.

Таким образом, необходимо для разделения проводника иметь две шины. Одну шину нужно будет использовать для подключения нулевых защитных проводов, вторую — для нулевых рабочих.

При монтаже обе шины могут соединяться между собой с помощью кабельной перемычки. Вводной совмещённый PEN проводник подключается сначала к шине PE, а затем от этой шины отводится перемычка на шину N.

В соответствии с требованиями ПУЭ (п 1.7.61) при использовании системы TN требуется сделать повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах, используя в первую очередь естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

Если естественные заземлители отсутствуют, то монтируется искусственное заземление и соединяется с шиной PE, к которой уже подключен PEN проводник.

При однофазном и трехфазном вводе принцип разделения совещенного проводника одинаков. Разница в том, что в однофазной системе электроснабжения один вводной фазный провод, а в трехфазной — три фазных провода.

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.

Будет полезно прочитать:

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

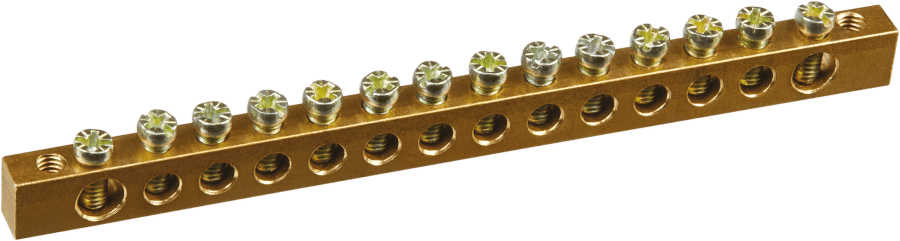

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

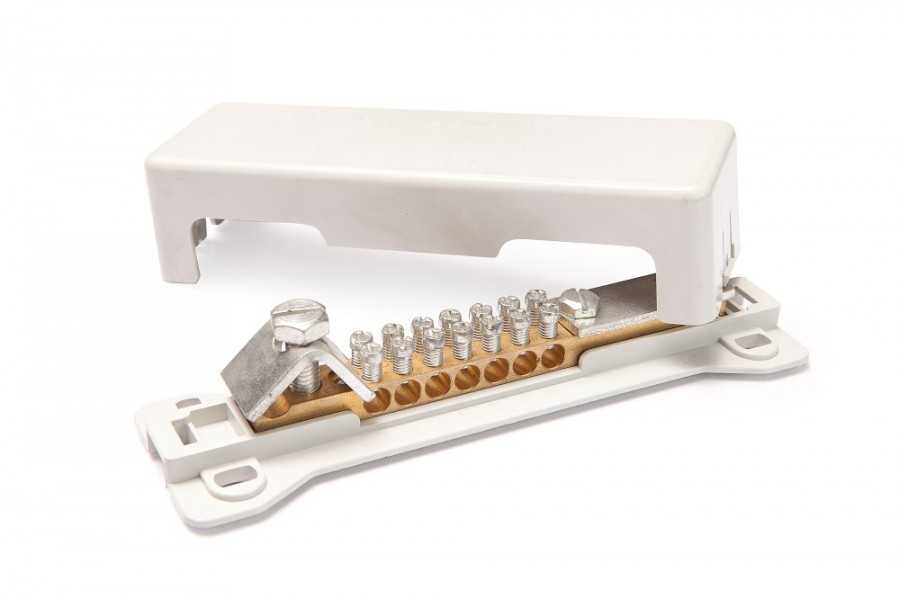

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

1. Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
2. Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
3. Значительно повысить эффективное использование защитных автоматических устройств.
4. Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.

Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

Назначение

Провод заземления предназначен для защиты человека от поражения электротоком в нештатных ситуациях. К примеру, при пробое изоляции возникает электрический контакт между токоведущими элементами и корпусом прибора. В случае прикосновения человека к такому устройству электрический ток протечет через него на землю, что может привести к электротравме и даже к летальному исходу. Опасным для человека считается ток в 100 мА, из-за чего вероятность протекания тока необходимо свести к минимуму.

Рис. 1: Схема протекания тока при электроударе

Для исключения угрозы человеческой жизни в электроустановках устанавливается заземляющий провод. Посредством провода заземления обеспечивается электрическое соединение всех токопроводящих элементов, нормально не находящихся под каким-либо рабочим потенциалом, с контуром заземления. И в случае возникновения потенциала на корпусе или других элементах заряд будет стекать через провод заземления, а при наличии защиты инициирует ее срабатывание.

Несмотря на то, что преимущественное большинство заземлителей устанавливается с целью защиты человека, существует и такая категория, которая предназначена для выполнения рабочих процессов. Поэтому все провода заземления, в соответствии с их назначением, условно можно подразделить на рабочие и защитные проводники. Следует отметить, что опасность электроудара существует не только при отсутствии заземляющего проводника, но и при его несоответствии предъявляемым требованиям.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки

Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая

Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Кабель NYM

Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:

• Наличие медной жилы;
• Промежуточная оболочка;
• Соответствие цвета нормативам ПУЭ;
• Простота в использовании.

Не пропустите: Удаление со стен меловой и клеевой покрасок

Проводник марки NYM

Кабель ВВГ

Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.

Провод марки ВВГ

Кабель ПВ-3

Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.

Кабель марки ПВ-3

Кабель ПВ-6

В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.

Вам это будет интересно Особенности кабеля из сшитого полиэтилена

Описание проводника категории ПВ-6

Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам

Кабель ESUY

Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

Подбор сечения ГЗШ

Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

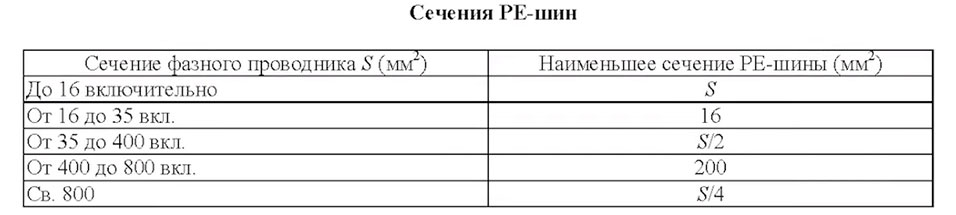

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

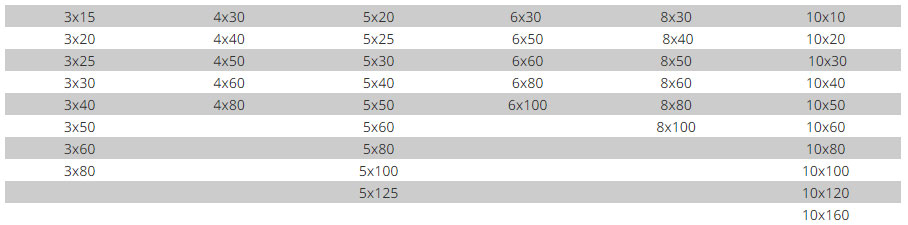

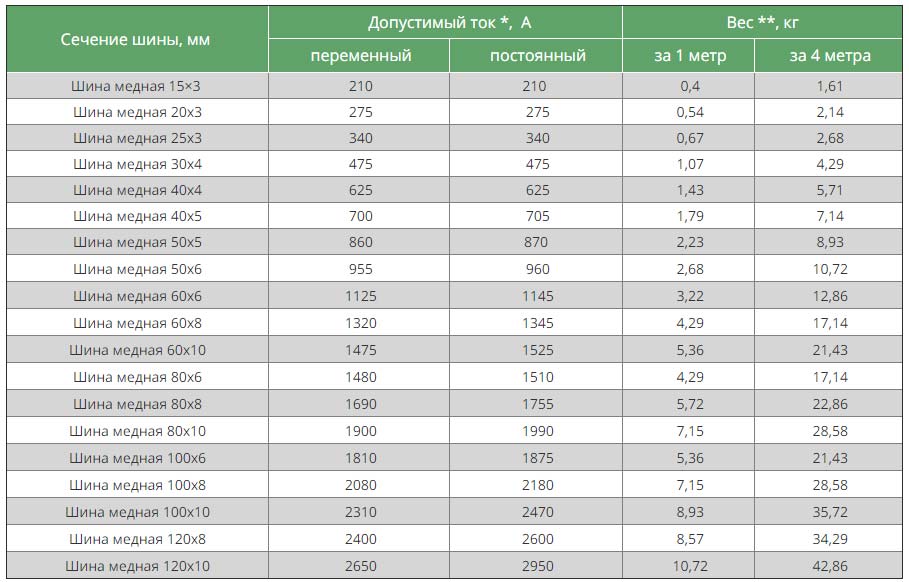

Дополнительные размеры медных шин:

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.

Здесь как понимаете, размеры уже будут существенно отличаться.

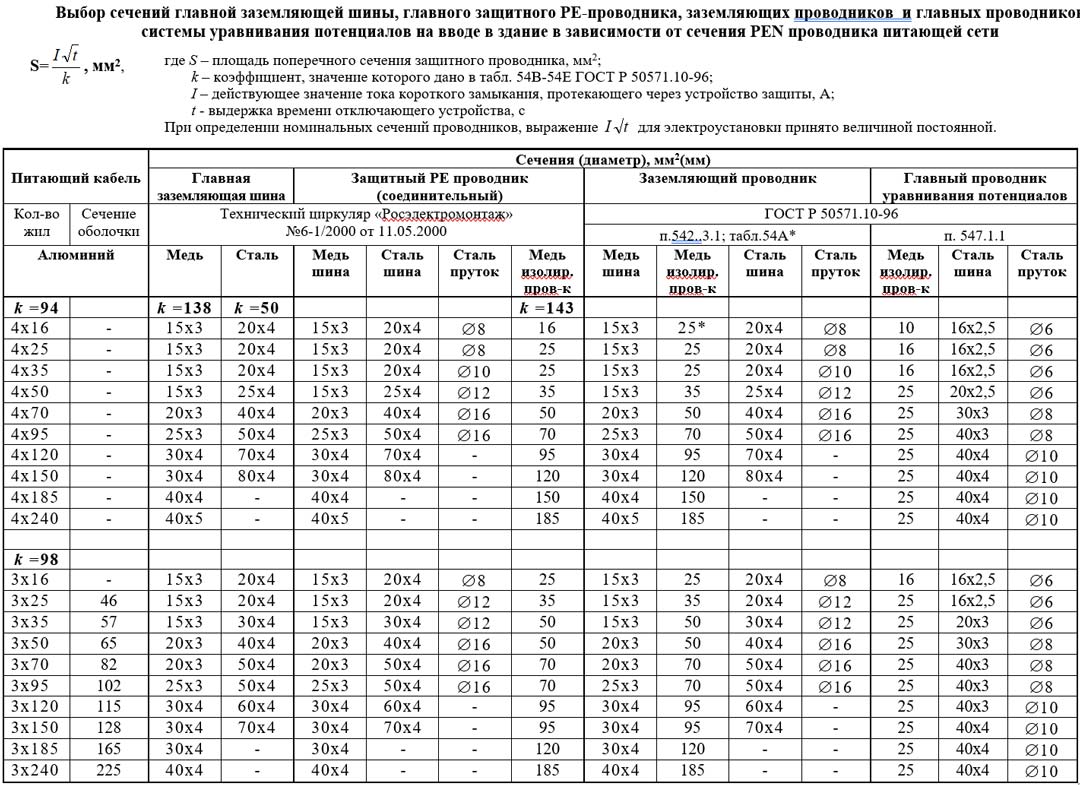

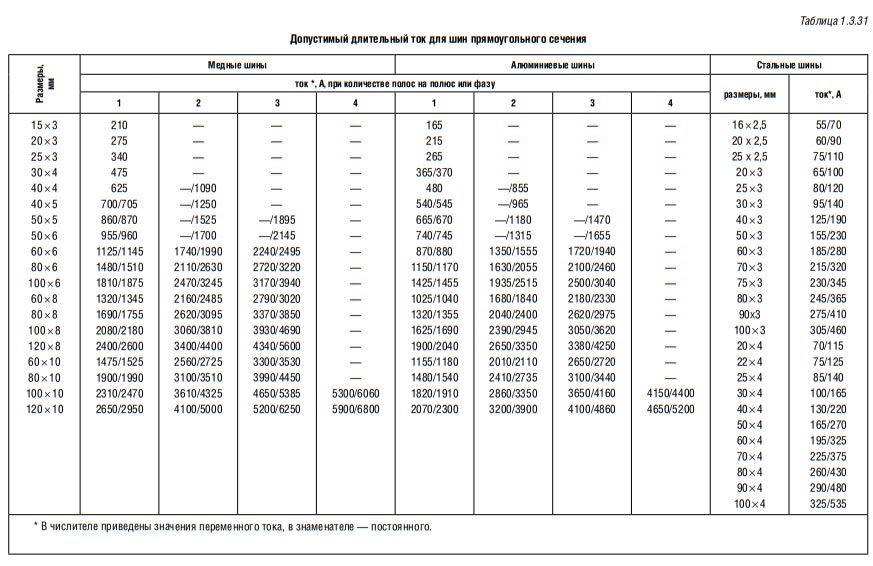

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

В случае с трехфазным током маркировка будет выглядеть так:

Фаза «А» окрашивается в желтый цвет.

Фаза «В» окрашивается зеленым цветом.

Фаза «С» окрашивается красным цветом.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

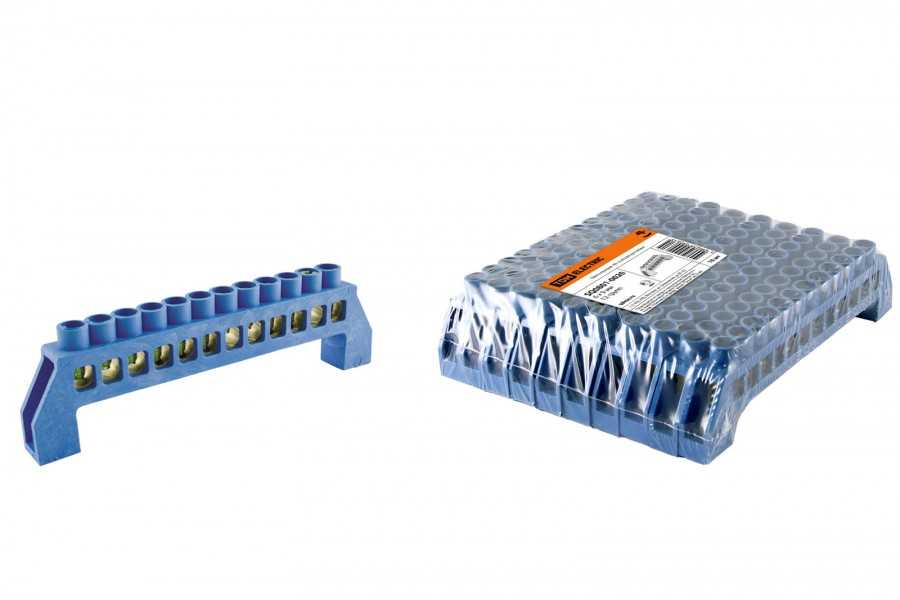

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Это интересно: Отличия зануления от заземления — читаем суть

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

1. Токопроводящая жила из прочного металла.
2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

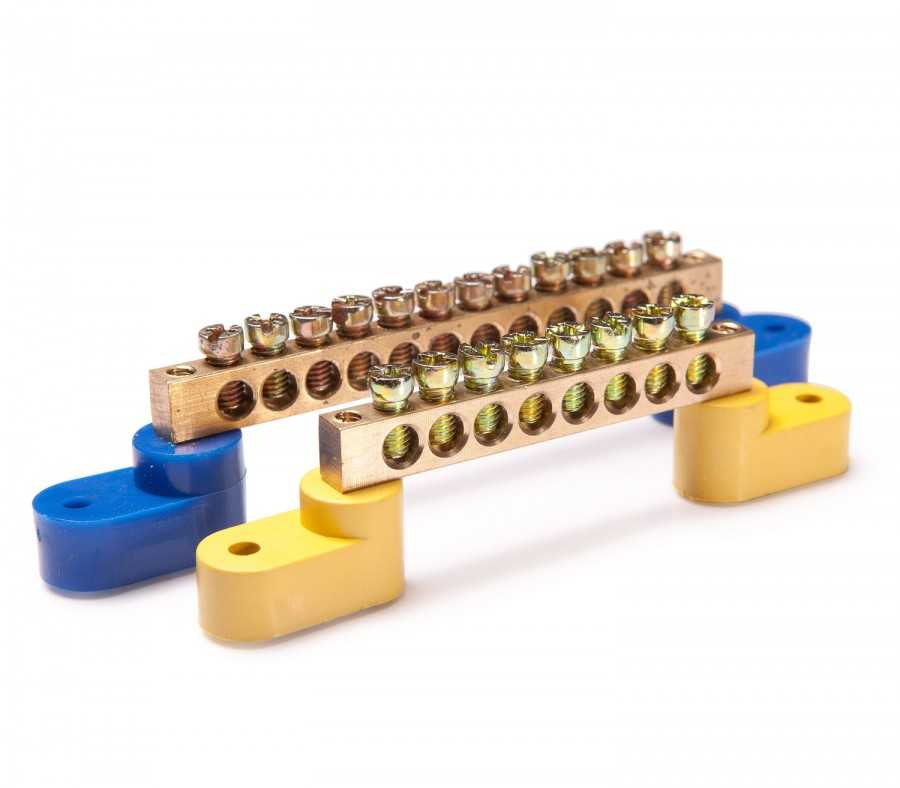

1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
2. Монтаж через угловые изоляторы.
3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Классификация шин по форме сечения

Поперечное сечение шин

В зависимости от формы поперечного сечения шинопровода различают:

• трубчатые конструкции;
• прямоугольные модели;
• коробчатые проводники;
• двух- или трехполосные модели.

Преимущества проводников с прямоугольным сечением – эффективное отведение тепла и низкое сопротивление силы тока, что снижает активную и ограничивает реактивную энергию

Таким образом удается обеспечить существенную экономию дорогостоящих энергоресурсов, что имеет важное значение для крупных коммерческих и производственных объектов

Область применения шинопровода прямоугольного сечения – монтаж сетей и распределительных устройств силой тока в диапазоне 2000-4000А. Возможно соединение нескольких плоских шин для получения двух- или трехполосных конфигураций.

Плоские и коробчатые модификации шинопровода находят применение в сетях, работающих под напряжением до 35кВ.

Оптимальной модификацией считается трубчатая электрическая шина. В числе ее основных преимуществ – эффективное теплоотведение, высокая прочность и равномерность распределения образующегося электрического поля.

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

• медь;
• алюминий;
• сталь;
• сталеалюминий — стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Коротко о конструкции и принципе работы

Если внимательно посмотреть на фотографию нулевой шины, то можно увидеть токопроводящую жилу из электротехнической меди или латуни на пластмассовом основании. Каждая мини шина отделяется от соседней прозрачной пластиной, гарантируя безопасность и изоляцию.

Отверстия и зажимные болты в конструкции предназначены для закрепления проводников и их безопасной разводки, а посредством пластмассового корпуса устройство фиксируется на DIN рейке.

Длина изделия зависит от количества имеющихся монтажных отверстий, однако несмотря на разницу в зажимных болтах, шина всегда монолитна, что упрощает обслуживание, повышает безопасность и надежность креплений.

Также шины заземления различаются по наличию корпуса:

Нулевые шины с корпусом внутри не отличаются от “оголенных” аналогов, а внешне заключены в специальный пластмассовый блок, который в большинстве случаев с трех сторон выполнен из непрозрачного белого пластика, а с лицевой стороны с прозрачной синеватой крышкой.

Определить данное устройство заземление легко в щитке не только по продолговатой форме, но и обязательному наличию на корпусе, основании синего или голубого цвета – явного указателя на нулевой тип элемента электросети.

Выбор заземлителей и сечения заземляющих проводов

Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:

элементы зданий, выполненные из металла или железобетона; водопроводные трубы из металла – при условии, что они проложены в земле; металлические оболочки проложенных под землёй кабелей.

Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.

Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.

Не пропустите: Плавающая стяжка по теплоизоляции

При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Как быть, если нет нужных нулевых шин в наличии

Часто распределительные шкафы импортного производства (ABB Mistral) комплектуются одной шиной «N» и «P», а если электрик планирует заземлять три УЗО, ему потребуется 3 маленькие колодки вместо одной большой. Поскольку размеры фирменных щитков, изолированных коробок исключают размещение обычных шин, монтажникам приходится распиливать существующую планку или покупать по индивидуальному заказу. Погрузив полученные изделия в пластиковый корпус, остается проверить устойчивость крепления латунных отрезков.

Шина заземления на Дин-рейку крепится отдельно от нулевой колодки, использование общей клеммы запрещено.

Как не допустить критического нагрева нуля?

Поскольку в масштабах квартиры влияние высших гармоник незначительно, то сразу перейдем к проблеме плохих электрических контактов. Если Вы обнаружили в квартирном щитке проблемное место, где греется электрическое соединение, то в первую очередь отключите вводный автомат и убедитесь, что после этого ток не течет. Проверку лучше выполнить, комбинируя пробник напряжения и мультиметр, включенный в режим измерения переменного тока.

Убедившись в отключении питания, ослабьте проблемный контакт (как правило, это винтовой зажим), чтобы извлечь из него провод. Произведите его зачистку, а также зажима. Если разводка щитка выполнена многожильным медным проводом, то его концы необходимо залудить или обжать. После этого можно собрать контакт. Следует учитывать, что «пережатие» провода винтовым соединением также нежелательно, как и слабый зажим.

Прямой контакт меди и алюминия недопустим, поскольку эти материалы образуют гальваническую пару, в результате электрическое сопротивление такого соединения довольно быстро возрастет.

Если монтаж выполнен при помощи тонких проводов, то желательно произвести их замену. Как правильно подобрать сечение в зависимости от тока нагрузки, рассказано на нашем сайте.

Определение

Шины позволяют объединить все элементы электроустановки в одно целое. По сути, это проводники, сопротивление которых находится на низком уровне.

При совокупности нескольких шин в одной точке говорят о шинопроводах. Как правило, они устанавливаются на изоляторах, которые одновременно служат в качестве опор. Прячется он в специальный короб (канал). Благодаря этому он защищается от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, ударным тока электросети.

Шины электрические выполняются в нескольких исполнениях. Для их деления на виды предусмотрено несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-другому называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны обладать высокой степенью тяжения. Причем степень тяжения всех проводов должна быть одинакова. Под влиянием температуры длина шины может изменяться. Поэтому жесткие модели оснащаются гибкими перемычками, которые должны компенсировать эти изменения. Кроме того, они оснащаются виброгасителями.

Кроме того, шины электрические могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае шина имеет слой изоляции, а во втором — нет.
