Как ставить розетки в гипсокартон?

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Что нужно для работы

Чтобы быстро и точно осуществить все монтажные процессы, необходимо заранее подготовить инструменты:

  1. Дрель. Если приспособление с возможностью регулировки скорости, то его можно использовать не только для создания отверстий, но и для вкручивания шурупов. В качестве альтернативы применяется шуруповерт.
  2. Коронки для гипсокартона с центрирующим сверлом. Эти насадки являются оптимальным решением для быстрого получения посадочных мест, в которых размещаются монтажные коробки розеток и выключателей.
  3. Набор отверток и биты. Используются для вкручивания винтов разного размера. Учитывается, что ручной инструмент более удобен при соединении проводов с клеммами.
  4. Пассатижи или кусачки. Применяются для быстрого удаления лишних участков кабеля.
  5. Электрический лобзик или ножовка по ГКЛ. Для создания сложных отверстий.
  6. Строительный нож. Используется для вырезания заглушек в корпусе подрозетника, поскольку дешевые изделия часто сильно запаяны.
  7. Отвертка-индикатор. Простое устройство для определения напряжения. Принцип работы в том, что при наличии питания в ручке загорается лампочка.
  8. Уровень, линейка и рулетка. Для разметки и выравнивания.


Хотя любые действия с электропроводкой подразумевают отключение напряжения, по нормам безопасности весь инструмент должен иметь изолированные рукоятки и жала Стандартная технология установки предполагает наличие следующих материалов:

  • Посадочные коробки для розеток и выключателей. Для плит ГКЛ используются специальные пластиковые разновидности, которые прошли пожарную сертификацию. Их основное отличие в фиксирующих лапках. Диаметр и глубина подбираются индивидуально. Встречаются следующие варианты: Единичные модули. Это самая дешевая вариация, устанавливать ее несложно, но нет возможности стыковки с похожими устройствами.
  • Коробки с дополнительным соединителем. Современный тип, имеющий на корпусе разъем для наращивания. Подрозетники набираются с помощью специальной детали, которая не всегда входит в комплект.
  • Блоки. Чаще всего встречаются двойные и тройные конструкции, не нуждающиеся в дополнительной стыковке.

Розетка и выключатель. Изделия состоят из основы, к которой подсоединяются питающие провода, и закрывающих накладок, играющих декоративную роль.


Как показывает практика, наиболее удобны модели подорозетников с возможностью соединения в цепь Все элементы рекомендуется подбирать одного производителя. Это позволит избежать подгонки, что часто случается при стыковке фрагментов разных изготовителей.

Подготовка к прокладке кабеля

Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.

  • По выравниваемой стене.
  • Внутри гипсокартонной перегородки.

По стене

В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.

При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей

Обратите внимание, что необходимо будет учесть место выхода концов провода

Здесь важно, чтобы они не попали под металлический прямой подвес

Внутри перегородки

Алгоритм проводимых работ, чтобы установить розетки в гипсокартон, таков:

  • Возводится каркас из металлических профилей.
  • С одной стороны он закрывается ГКЛ листами.
  • Теперь надо провести электрический кабель. Для этого в стоечных профилях дрелью делаются отверстия. Высота проводки определятся согласно требованиям эксплуатации. К примеру, европейские стандарты – это 30 см над уровнем пола. Для российских потребителей это некритичный показатель. Так что выбираем высоту на свое усмотрение, чтобы было просто удобно.
  • Провода лучше вставить в защитный гофрированный шланг. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.
  • Теперь в подготовленные отверстия проводится электрический кабель со шлангом. Именно здесь и надо их закрепить. Можно для этих целей использовать медную проволоку, но лучше пластиковые хомуты.

При монтаже проводов необходимо обратить внимание на контур укладки кабеля

Очень важно, чтобы он не проходил рядом с установленными саморезами. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа

Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа.

И последний этап – обшивка перегородки. При этом на самих ГКЛ лучше нанести схему прокладки электрического кабеля. Это упростит монтаж розетки в гипсокартон своими руками.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

  • Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
  • Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
  • Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
  • Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

  • Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
  • Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

  • Разбираем розетку, снимая с нее пластиковые декоративные части.
  • Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
  • Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных “лапок”, либо с помощью крепежных винтов на подрозетнике.

  • Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
  • Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

  • Проделываем в нужном месте отверстие, устанавливаем в него пластиковый “стакан и выводим наружу провода.
  • Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

  • К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
  • На закрепленный выключатель надеваем пластиковые клавиши и рамку.

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально “на автомате”. И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

  • пластиковый круглый короб;
  • четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
  • специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
  • завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Как закрепить подрозетник в гипсокартоне

После разметки и сверления отверстий можно приступать непосредственно к установке. Для начала, нужно определить, с какой стороны будут заходить провода и удалить там предусмотренные заглушки, проштампованные на корпусе. Если есть возможность, то лучше, чтобы провода заходили в подрозетник с задней стороны, так будет проще выполнять дальнейшие работы по установке розеток.

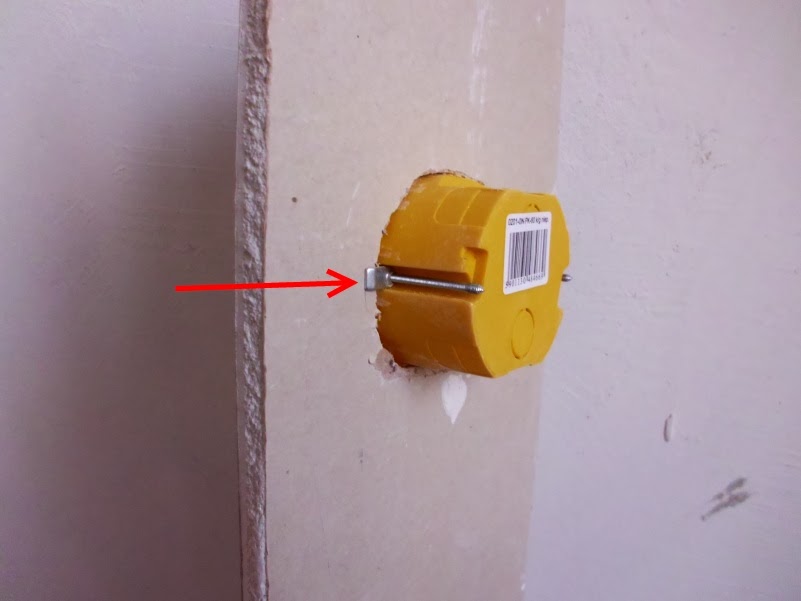

Винты с крепежными лапками должны быть выкручены так, чтобы лапки были утоплены в специальные выемки в корпусе, или, если это не предусмотрено, лапки можно было отвернуть в стороны.

Прошпаклюйте подрозетник снаружи после установки — тогда будущая розетка будет прилегать плотно

Перед тем, как установить подрозетник в гипсокартон, в него протягиваются провода. Теперь подрозетник нужно аккуратно вставить в отверстие, по возможности без перекосов, чтобы не обломать края ГКЛ.

После выравнивания можно затянуть крепежные винты. Форма жала отвертки должно соответствовать шлицам на болтах, тогда отвертка не будет соскальзывать. Подрозетник должен быть плотно притянут к панели, но чрезмерное усилие при затягивании может привести к тому, что лапки креплений передавят край. Исправить такой недостаток будет практически невозможно.

В некоторых случаях монтаж подрозетника в гипсокартоне выполнить до установки листов на несущий профиль.

Стены после установки подрозетников можно снаружи прошпаклевать. Тогда будущая розетка будет плотно прилегать к стене без зазоров и щелей. До шпаклевки можно предварительно прикрепить розетки, чтобы увидеть, как они выровнены. Если есть необходимость поворота на некоторый угол, можно слегка ослабить крепежные винты и повернуть конструкцию в нужную сторону, после чего винты снова затянуть.

https://youtube.com/watch?v=YZ—N5Zr0GI

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.

Профиля на уровне розетки быть не должно. Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену.

Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.

Вот как сделать отверстие в гипсокартоне под розетку.

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

Установка подрозетников в гипсокартон с таким простым отверстием не вызовет дополнительных проблем. Фиксация будет успешной, если отверстия получится нужного диаметра, несмотря на то, что круг не идеальный. Вне зависимости от того, как делалось отверстие, необходимо ножом снять фаску по окружности. Стакан должен плотно зайти в отверстие, а не торчать из него.

Подготовительный этап

Понятно, что перед установкой розеток в гипсокартон требуется провести предварительную подготовку. Причем, делается это задолго до обшивки стен отделочным материалом. Сам подготовительный этап состоит из двух основных стадий:

  • укладки электропроводки;
  • определения местонахождения розеток.

Укладка электропроводки

Данная процедура осуществляется на этапе монтажа гипсокартона:

  • создается каркас из оцинкованных профилей;
  • определяется схема электросети;
  • в блокнот записывается предполагаемое расположение кабеля;
  • в вертикальной части каркаса делаются отверстия;
  • проводка, к которой будут подключаться розетки под гипсокартон, укладывается в гофрированную трубку;
  • трубка протягивается через отверстия, сделанные в профилях.

Для эффективного функционирования розеток лучше воспользоваться трехжильным проводом, который имеет двойную изоляцию и сечение до 2,5 мм. Сама гофрированная трубка с кабелем дополнительно крепится к каркасу пластиковыми хомутами или медным проводом.

Определение местонахождения розеток

При выборе места для монтажа розетки в гипсокартон учитывают не только строительные нормативы. В большей мере руководствуются целевым предназначением самой розетки. Фурнитура должна располагаться таким образом, чтобы удобно было пользоваться бытовыми приборами.

Рекомендуемая высота розеток составляет:

  • 0,3 м — от пола;
  • 1 м — для стиральной машины;
  • 1,2-1,3 м — в кухне над столешницей.

Естественно, что данные нормы касаются не всей бытовой техники. Например, розетки для телевизора, кондиционера или аквариума следует размещать в непосредственной близости к приборам. Электрический кабель не должен висеть или лежать на полу.

На подготовительном этапе также проводится точный расчет количества фурнитуры и ее закупка. При приобретении подрозетников нужно убедиться в том, что они подходят для гипсокартона.

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

  • Дрель электрическая или шуруповерт
  • Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
  • Фигурная отвертка
  • Индикаторная отвертка
  • Уровень (можно небольшой длины)
  • Строительный маркер (обычный карандаш)
  • Рулетка
  • Канцелярский нож
  1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Проведение установки

При правильном проведении подготовительного этапа установка розетки в гипсокартон пройдет быстро и без проблем. Розетки под гипсокартон следует вставлять следующим образом;

  • в приготовленное отверстие выгоняем провод подрозетника;
  • выставляем монтажные винты для горизонтального фиксирования рамки розетки;
  • проводим фиксацию монтажных винтов до полного обездвиживания устройства;
  • розетку в подрозетник нужно вставлять в специально сделанные для этого отверстия. Фиксация осуществляется при помощи шурупов;
  • монтаж предполагает закручивание винтов привода лапок. Закручивать необходимо до момента, пока розетка в гипсокартоне не углубится вовнутрь отверстия. Это будет свидетельствовать о том, что лапки закручены до предела;
  • немного ослабьте крепление розетки и проверите прочность фиксации.

Установка подрозетников и розетки

Обратите внимание! Если установленная конструкция болтается или не прочно сидит в приеме, тогда необходимо ее еще раз подкрутить. В противном случае возможно выпадение устройства из пазов, что приведет к повреждению как самого отверстия, так и отделочного материала. На этом монтаж подрозеток и розеток считается завершенным

После этого можно спокойно приступать к подключению всех розеток и выключателей. Как видим, при соблюдении определенных рекомендаций, монтаж подрозетников в гипсокартонную конструкцию будет быстрым и легким, а результат вашей работы порадует не только ваши глаза, но и ваших гостей. Кроме того это позволит сэкономить на вызове специалистов

На этом монтаж подрозеток и розеток считается завершенным. После этого можно спокойно приступать к подключению всех розеток и выключателей. Как видим, при соблюдении определенных рекомендаций, монтаж подрозетников в гипсокартонную конструкцию будет быстрым и легким, а результат вашей работы порадует не только ваши глаза, но и ваших гостей. Кроме того это позволит сэкономить на вызове специалистов.

Скрываем трубы в туалете за гипсокартоном Режим гипсокартон легко и просто, нужные интрументы Жаростойкие листы гипсокартона: характеристики, область применения Способы крепления профилей в углах гипсокартонного помещения Как самому сделать теплицу используя гипсокартонные профиля? Выбор между гипсокартоном и ОСБ, глубокий анализ

Что нужно знать, приступая к монтажным работам

Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.

Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон

Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.

Розетка для гипсокартона – вид снизу

Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.

Итак, с подрозетником определились, что нам еще потребуется при монтаже?

Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.

Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.

Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

Технология выполнения монтажа одинарной розетки

Установка розетки в гипсокартон – технология самостоятельного монтажа

В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.

Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.

Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.

Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;

По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.

  • Подбираем коронку нужного размера и устанавливаем в шуруповерт;
  • Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;

Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;

Нарезка углубления по периметру окружности

Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;

На фото показан перепад уровней из-за отсутствия фаски

Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.

Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;

Поверхности коробки и обшивки совпали

Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;

Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом

  • Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
  • Выкручиваем оставшуюся пару шурупов на подрозетнике;
  • С розетки снимаем наличник;
  • Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
  • Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.

Выбор кабеля и защиты для него

При проведении ремонтных работ в помещениях с использованием гипсокартона в большинстве случаев отдается предпочтение трем его разновидностям, к числу которых относятся обычные, влагостойкие и огнестойкие листы. Первые выбираются значительно чаще, поскольку по сравнению с другими видами материала они обладают более доступной стоимостью, но следует учитывать, что их середина подвержена тлению. По этой причине в случае появления искры имеется вероятность воспламенения, во время которого в помещение начинают проникать токсины. Во избежание подобного прокладываемую под гипсокартоном проводку необходимо изолировать материалом, предотвращающим возможное возгорание.

Подходящим вариантом является использование кабелей с наличием маркировки «нг». Если установка гипсокартонных листов осуществляется на каркас, выполненный из металлических профилей, то под отделочным материалом можно прокладывать провода с обозначением «ВВГнг». Изготовление современных электрических кабелей зачастую осуществляется из меди, которая в дальнейшем помещается в изолирующую оболочку.

Во избежание ее повреждения в ходе протягивания о металлический каркас или саморезы, применяемые при закреплении профиля, изделия требуется обезопасить при помощи дополнительной изоляции. При наличии такой защитной оболочки монтаж не будет нарушен никоим образом, но зато она позволит исключить нарушение целостности проводки и вероятность возникновения короткого замыкания

Кроме этого с ее помощью удается обеспечить защиту кабелей от мелких грызунов, что особенно важно в частных домах и некоторых других помещениях

В качестве такой защитной оболочки нередко используется ПВХ гофра и специальные пустотелые кабели, выполненные из пластика. Оба варианта отличаются невысоким удобством сборки, а также при их прокладке возникают некоторые сложности, когда дело доходит до труднодоступных мест, но зато таким способом удается сократить расходы при протягивании электрической проводки в перегородках, сделанных из гипсокартона.

В тех ситуациях, когда отделочный материал находится от стены на расстоянии менее чем за 15 мм, то более благоприятным вариантом является прокладывание кабелей с обозначением «ВВГнг-LS», которые отличаются повышенной надежностью ввиду наличия двойной изоляции. Помимо этого изделия с такой маркировкой можно использовать при появлении потребности выполнить протягивание электрической проводки внутри деревянных домов.

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Схема размещения розеток

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

  • На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
  • Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
  • Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
  • В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Прокладка проводов в обшивке

  • Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
  • Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

  • Оптимальная высота розетки от пола – 30 см.
  • Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
