Как починить светодиодную лампу с цоколем e27, e14 и g13

Пошаговая разборка светодиодной лампы с цоколем е27

Светодиодная технология позволяет выпускать осветительные приборы в разнообразных форм-факторах, но достаточно много изделий выпускается с обычным цоколем типоразмера Е27 на напряжение 220 вольт – такую лампу можно ввернуть на место обычной лампочки. В отличие от элементов накаливания, светодиодным приборам герметичная колба не нужна, и грушевидная форма – лишь дань традициям. Поэтому для того, чтобы разобрать светодиодную лампу, пластиковую оболочку можно смело вскрыть.

Шаг 1

Сделать это можно разными способами – ножовкой, ребром надфиля, раскаленной проволокой и т.д. Резать лучше по линии раздела прозрачной и непрозрачной частей – под белым пластиком находится часть теплоотводящего радиатора, он должен в результате остаться невредимым.

Шаг 2

После снятия колбы будет доступна плата со светодиодами. Если точно известно, что неисправны один или несколько излучающих диодов, дальше лампу можно не разбирать. Если есть сомнения, то прозвонить элементы можно уже на этом этапе – возможно, дальнейшая разборка не потребуется.

Плата со светодиодами крепится с помощью герметика. Его можно удалить ножом или другим острым предметом.

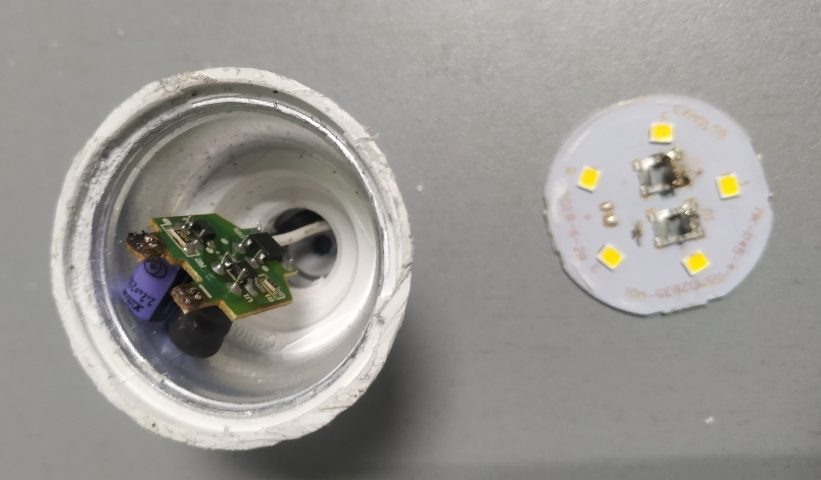

Шаг 3

Дальше надо отпаять плоские выводы платы драйвера и отогнуть пружинящие выводы платы светодиодов. После этого плату светодиодов можно будет снять.

Шаг 4

Будут доступны места пайки проводов, которыми драйвер присоединяется к цоколю. Их можно отпаять тонким паяльником.

Для наглядности видео-разбор различных лампочек.

Особенности конструкции

Разные виды цоколей ламп имеют свои конструктивные характеристики, обусловленные особенностями производства и применения. Так, цоколь  Е27 представляет собой алюминиевый резьбовой элемент диаметром 27мм. Примечательно, что буква «е» в обозначении типов ламп освещения отсылает нас к первой букве фамилии изобретателя Эдисона. Он разработал и запатентовал данный тип цоколя. Цифра «27» указывает на внешний диаметр резьбы.

Конструкция у ламп данного типа обязательно включает в себя стеклянную колбу (или другой корпус), крючковые держатели, токовые вводы, предохранитель, изолятор и токопроводящие контакты.

Почему LED-лампы ломаются

Прежде, чем начать ремонт лампочки, стоит разобраться, почему перегорают светодиодные светильники. В первую очередь сбой в работе любого светового прибора стоит искать в перепадах напряжения. Если в вашем жилище есть такая проблема, то нужно не ремонтировать лампочку, а устанавливать стабилизатор.

Неприятные последствия перепадов напряжения Источник electrik-domoy.ru

При установке новых светодиодных лампочек нужно помнить о хорошей вентиляции. Если она будет недостаточной и образуемое при работе прибора тепло не будет регулярно выводиться, может наступить перегрев. В таком случае нужно присмотреться к светильнику: при слишком закрытой конструкции вентиляция не будет обеспечиваться, тогда придётся покупать другое осветительное устройство.

Ещё одной распространённой ошибкой при обустройстве электропроводки в помещении является неправильное размещение проводов или неверный расчёт их сечения. Если нет возможности поменять проводку, правильным решением в таком случае будет разгрузка линии освещения путём выбора другой, менее мощностной лампочки.

Также поломке ЛЕД-лампочки способствует неправильный выбор степени IP, то есть защиты от внешних воздействий. Если лампа подвергается влиянию повышенной влажности, пыли, её корпус испытывает удары, необходимо подумать о выборе соответствующих окружающей обстановке осветительных приспособлений. Теперь, когда вы знаете, почему перегорают светодиодные лампы, можно приступать к их ремонту.

Светодиодная лампа будет работать хорошо, если правильно её подобрать Источник multiwood.ru

Кроме указанных выше вариантов неправильной эксплуатации, светодиодные лампочки могут выходить из строя по причине наличия заводского брака. Ещё одной неявной причиной сгорания LED-лампы является подключение её к выключателю с подсветкой. Выхода из такой ситуации два: если в конструкции светильника (например, люстры) есть ещё лампочки, нужно хотя бы одну из них поменять на обычную. Второй вариант решения такой проблемы – замена выключателя.

При поломке лампы чаще всего повреждается конденсатор, размещающийся в блоке питания вместе с резисторами и диодным мостом, или один из светодиодов. В случае использования при производстве лампы дешёвых, не соответствующих номинальному напряжению элементов, а также при некачественных паяных соединениях вся конструкция может сломаться после всего лишь нескольких циклов включения/выключения.

Ремонт

Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.

Исключением являются LED-лампочки со стеклянной колбой. Как правило, разобрать светодиодную лампу такого образца без повреждения колбы сложно, поэтому в большинстве случаев они неремонтопригодны.

Замена светодиодов

Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.

Определить неисправный светодиод просто. Он или частично почернел или под люминофором появилась маленькая чёрная точка.

В любом случае оставшиеся кристаллы нужно проверить мультиметром. В режиме прозвонки исправные светодиоды будут слегка светиться.

Сгоревший элемент нужно заменить на аналогичный рабочий. Как правило, на плате указана модель установленных smd led. Замену лучше производить при помощи паяльной станции или промышленного фена.

Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.

Ремонт драйвера

Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.

Дальнейшие действия по ремонту не имеет точной инструкции, так как у каждого производителя схема светодиодной лампы своя. Придётся действовать исходя из особенности конструкции. Элементная база драйвера в разных лампах может сильно отличаться. Тем не менее основные детали можно диагностировать самостоятельно. С помощью мультиметра проверяем на отсутствие короткого замыкания выводы диодов и транзисторов, сравниваем номиналы резисторов.

Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.

В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.

Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.

Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

Коротко о главном

Светодиодная лампа может сломаться даже после небольшого срока эксплуатации, но в большинстве случаев её можно починить самостоятельно.

Чтобы правильно разобрать ЛЕД-лампу, нужно понимать её строение.

Существует несколько вариантов сборки LED-ламп, разбор нужно производить с учётом этой информации.

Одной из причин быстрого выхода из строя лампы на светодиодах может стать наличие выключателя с диммером, лампочкой, которая светится при выключенном светильнике.

Самыми частыми причинами поломки рассматриваемой лампы становятся: неправильная сборка, неправильные отвод тепла от лампы, некачественные материалы, неверный расчёт сечения проводов.

Чтобы разобрать лампу для ремонта, нужно отсоединить колпачок-светорассеиватель и крепёжные детали, материалы (винты, клипсы или герметик), снять радиатор, матрицу и отсоединить драйвер.

Когда неработающий элемент будет найден, его нужно заменить и проверить отремонтированную ЛЕД-лампу на работоспособность.

Чтобы снять неработающий светодиод, нужно воспользоваться нагревательным элементом.

При работе с лампой на светодиодах и инструментами нужно соблюдать технику безопасности.

Так как драйверы лампы могут иметь разное строение, причины поломки у них также могут отличаться.

Оценок 0

Разборка лампы

Обычная лампа накаливания легко разбирается, внутри нее нет никаких вредных веществ. Это делается следующим образом:

Нужно захватить запаянный контакт в нижней части тонкогубцами, расшатать его и проворачивать до тех пор, пока не оборвутся два проводка, ведущие к телу накала, далее снять контакт.
Тонкогубцами аккуратно взламывается изолятор цоколя

Это делается осторожно, поскольку он изготовлен из толстого стекла.
Оставшаяся внутренняя часть лампочки (“ножка”) расшатывается и удаляется. “Ножка” сделана из стекла, с которым следует обращаться осторожно

Вместе с ней удаляется тело накала, электроды и крючки. Затем лампочка чистится внутри тканью.

Извлечение “ножки” лампы накаливания из колбы

Работа связана со стеклом, поэтому производится над коробкой или подстеленными листами бумаги.

В итоге получается оригинальная емкость из термостойкого стекла, которую можно использовать для следующих поделок:

• заполнить внутри водой и опустить в нее стебли небольших растений, например, цветов;
• налить на дно горючую жидкость, опустить в нее фитиль и использовать лампочку как источник света или тепла;
• склеить лампочки между собой и закрепить как абажур вокруг источника электрического света;
• поместить внутрь лампочки красивую поделку, например, парусник;
• насыпать на дно колбы земли и посадить небольшое растение;
• применять как миниатюрный аквариум;
• сделать небольшую емкость для хранения специй и подобрать подходящую крышку, которая должна подходить к цоколю.

Если металлический цоколь не нужен, его можно аккуратно отломить, процарапав предварительно стеклорезом или алмазным надфилем место стыка с колбой. Можно опустить цоколь в плавиковую кислоту или смесь соляной кислоты с аммиачной селитрой. После растворения металла останется только стеклянная часть. Можно также отогнуть цоколь в месте контакта со стеклом, а затем раскрошить клей и вынуть колбу. Старая лампа накаливания имеет не очень прочное соединение, в результате чего отделить цоколь становится легче.

Разборка светодиодной лампы

Светодиодные лампы разбирают с целью ремонта . Для этого не обязательно иметь большие знания в области электроники. Прежде всего, проверяется подача напряжения на контакты патрона, в который ввернута лампа. Если питание есть, а она не горит, значит, причина в лампе. Простым способом проверки является вкручивание исправной лампы в патрон. Для проверки цепи тип лампы не важен.

Строение светодиодной лампы

• корпус;
• цоколь;
• рассеиватель света;
• блок светодиодов;
• драйвер.

Корпус не требует герметичности и наличия газовой среды внутри, хотя в настоящее время стали популярными модели, полностью похожие внешне на лампы накаливания.

Колба лампы делается из стекла или пластика. В верхней части располагается рассеиватель световых лучей из пластика.

Цоколи применяются такие же, как у ламп накаливания: Е27 и Е14. Зарубежные модели имеют цоколь Е26 и часто рассчитаны под напряжение 110 В.

Блок состоит из нескольких групп светодиодов, которые напаиваются на текстолитовые или алюминиевые платы. Соединение каждой лампы выполняется последовательно.

Драйверы – это блоки питания, преобразующие входное напряжение в оптимальное для групп светодиодов. Распространены трансформаторные схемы питания. Драйверы могут быть вмонтированы в корпус или выполняются отдельным блоком.

Выявление повреждений

Светорассеивающий купол устроен на защелках, отцепив которые, можно получить доступ к внутренней части. Он может крепиться к корпусу винтами, которые следует отвернуть.

Светодиодная лампа в разобранном виде

После разборки проверяется схема питания лампы на внешние повреждения. Если прогаров деталей не обнаружено, они проверяются с помощью мультиметра.

На светодиодах прогар можно увидеть. В этом случае их надо заменить. Остальные детали также прозваниваются, а неисправные – заменяются. Токоограничивающий конденсатор рекомендуется заменить другим, у которого рабочее напряжение составляет 400 В. Если он рассчитан на 220 В, может выйти из строя. Когда не удается найти подходящий светодиод, вместо него подключается резистор мощностью 0,25 Вт, а номинал зависит от мощности лампы.

Сборка светодиодной лампы производится в обратном порядке.

Удаление одного цоколя

Как проверить люминесцентную лампу

При неосторожном выкручивании сгоревшей лампочки из патрона её колба может отделиться от основания и остаться в руке у человека. Перед тем, как разобрать лампочку с оставшимся в патроне цоколем, необходимо будет сделать следующее:

• После отключения электричества нужно надеть на руки перчатки, а на лицо – очки, что обеспечит их защищённость от стеклянных осколков (при высоко расположенной лампочке рекомендуется надеть головной убор);
• Если на цоколе заметны остатки обломленного стекла, на полу под лампой необходимо будет постелить газету или большой лист плотной бумаги;
• Затем следует захватить край оголившегося цоколя утконосами и начать вращать его против хода часовой стрелки;

Обратите внимание! Если он с большим трудом поддается вращению, его предварительно нужно расшатать резкими движениями в обе стороны. Также можно попытаться вращать его в обратную сторону (конечно, если он поддаётся)

Также можно попытаться вращать его в обратную сторону (конечно, если он поддаётся).

После того, как удаётся повернуть цоколь хотя бы на одну нитку, дальнейшее его выворачивание не потребует слишком больших усилий.

Возможен ещё один вариант, когда ухватить цоколь сломанной лампы за кромки не удаётся. В этом случае необходимо вставить плоскогубцы внутрь цокольного стакана и с силой раздвинуть их губки, упершись в его стенки изнутри. Затем, вращая с усилием инструмент в заданном направлении, следует попытаться полностью вывернуть цоколь из гнезда светильника (смотрите фото ниже).

Удаление цоколя сломавшейся лампы

Если приходится удалять сломавшийся цоколь навесного светильника или бра, сначала снимите осветительный прибор со стены и разместите на рабочем столе или верстаке так, чтобы имелся упор. При его наличии удалить сломанный элемент будет значительно проще.

Для удобства разборки во всех описанных ситуациях края цоколя рекомендуется сначала чуть отогнуть внутрь, воспользовавшись плоской отверткой. После этого ухватить за края сломанную часть будет намного легче.

Причины неисправности лампочки

Чтобы выполнить ремонт энергосберегающий лампы, прежде всего нужно установить своими руками истинную причину ее неисправности. Для этого нужно разобрать ее, следуя особому алгоритму действий, а также заранее подготовив следующий набор необходимого инструмента:

1. Отвертка с плоским наконечником или небольшой нож с тонким лезвием.
2. Мультиметр.
3. Паяльник с компонентами для пайки, мощностью не более 30 ватт.

Выявить причину поломки можно только при полном демонтаже лампы, следуя инструкции:

Разъединить колбу от корпуса с цоколем
В ходе выполнения этой процедуры крайне важно сохранять предельную осторожность – так как и колба, и цоколь должны остаться в целостности. Для этого необходимо в техническую щель между этими двумя элементами вставить отвертку или нож и повернуть его, перемещая по всей окружности
Система закрыта на защелки – наподобие тех, которые используются в сотовых телефонах.
Демонтировать проводники, идущие на нить канала

Когда корпус вскрыт, взору представится пара тонких жил, идущих от платы к колбе для питания спирали внутри ее. Их требуется отсоединить, для этого отмотав их от специальных штырьков.
Убедиться в работоспособности нити накала. В стеклянной части лампы всегда имеется пара спералеобразных элементов для свечения, сопротивлением не более 15 Ом. Их следует проверить на целостность с помощью мультиметра. Если они исправны, значит причиной поломки является балласт, а если наоборот, то, скорее всего, последний компонент работоспособен.

В ходе демонтажа колбы от цоколя энергосберегающей лампы необходимо действовать своими руками так, чтобы не оторвать тончайшие проводники, идущие на питание спиралей.

Ремонт компонентов системы

Восстановление лампы после выхода из строя электронного балласта подразумевает определение всех перегоревших элементов, а также тех, которые ещё пригодны. После разборки лампочки осмотрите плату на наличие внешних видимых дефектов со всех сторон. Также осмотрите каждый из её компонентов. Если при осмотре вы не обнаружили никаких видимых дефектов, тогда переходите к тестированию её главных модулей, а именно:

• ограничительный резистор;
• диодный мост;
• конденсатор фильтра;
• высоковольтный конденсатор.

Предохранитель устанавливается в лампочку с помощью припайки к контакту на цоколе. Он крепится уже в термоусаживающем материале. Чаще всего он страдает после короткого замыкания, после чего разрывается вся цепь. При прозвоне предохранителя нормальным считается сопротивление в 10 Ом, ненормальным — бесконечность. Учтите, что при обрезании проводов после перегорания предохранителя делайте это как можно ближе к нему. Так вы обеспечите себе запас провода, чтобы припаивать новый резистор.

Основной функцией диодного моста является выпрямление напряжения 220 В. В его основе лежат четыре диода. Вы сможете прозвонить их на месте, для этого не требуется их выпаивать.

Конденсатор фильтра в первую очередь ломается в лампах, которые произведены в Китае. Он служит для выпрямления напряжения. Перегорание этого элемента вначале сопровождается нестабильной работой энергосберегающей лампочки — она издаёт посторонние звуки, не сразу включается, постоянно мигает и так далее. После выхода из строя вы можете заметить внешние дефекты: вздутие, затемнение, потёки и так далее.

Высоковольтный конденсатор предназначен для создания импульса, который, в свою очередь, и создаёт разряд в самой колбе. Выход из строя именно этого элемента и становится причиной большинства поломок энергосберегающих ламп. Вы сможете определить неисправность и без прозвона. Лампа не будет загораться, а нити накаливания будут создавать свечение возле электродов.

Когда вы проверите основные модули платы, переходите к дополнительным: транзисторам, резисторам и диодам. Следует отметить, что при припаянных транзисторах вы получите неправильные показания мультиметра, поэтому их необходимо предварительно выпаять. Также учтите, что одна обнаруженная поломка не исключает возможность возникновения другой, так что вам придётся проверять все элементы.

Но существует метод, который позволит вам избежать выпаивания транзисторов. Вам нужно просто измерять сопротивление элементов на рабочей плате и сравнить их с показателями нерабочей.

Коротко о главном

Светодиодная лампа может сломаться даже после небольшого срока эксплуатации, но в большинстве случаев её можно починить самостоятельно.

Чтобы правильно разобрать ЛЕД-лампу, нужно понимать её строение.

Существует несколько вариантов сборки LED-ламп, разбор нужно производить с учётом этой информации.

Одной из причин быстрого выхода из строя лампы на светодиодах может стать наличие выключателя с диммером, лампочкой, которая светится при выключенном светильнике.

Самыми частыми причинами поломки рассматриваемой лампы становятся: неправильная сборка, неправильные отвод тепла от лампы, некачественные материалы, неверный расчёт сечения проводов.

Чтобы разобрать лампу для ремонта, нужно отсоединить колпачок-светорассеиватель и крепёжные детали, материалы (винты, клипсы или герметик), снять радиатор, матрицу и отсоединить драйвер.

Когда неработающий элемент будет найден, его нужно заменить и проверить отремонтированную ЛЕД-лампу на работоспособность.

Чтобы снять неработающий светодиод, нужно воспользоваться нагревательным элементом.

При работе с лампой на светодиодах и инструментами нужно соблюдать технику безопасности.

Так как драйверы лампы могут иметь разное строение, причины поломки у них также могут отличаться.

Оценок 0

Что делать если лампочка просто застряла в патроне

Все указанные выше способы подходят, если лампочка не застряла, а просто лопнула. Вариант – это выкрутить патрон из люстры. Если подобный способ реализовать невозможно, то придется разбивать стеклянную часть лампы и использовать один из предложенных выше вариантов. Чтобы куски стекла не полетели в разные стороны, перед тем как разбить, следует подставить под лампочку любую подходящую емкость.

Можно встретить совет использовать спрей типа WD-40 или «KONTAKT». Но есть риск, что даже при отключенных автоматах прибор будет опасен. При этом проверить есть ли фаза, не получится, так как лампа прикипела. Единственный способ, когда использовать такой спрей абсолютно безопасно – это снимать люстру полностью, отключив от питающих кабелей.

Полезные советы

Чтобы быстро поменять светодиодную лампу в натяжном потолке, необходимо придерживаться стандартной последовательности действий и учитывать рекомендации опытных электриков. С их помощью можно будет избежать большинства ошибок и качественно выполнить работу.

Советы профессионалов:

1. Стопор в светильниках MR16 часто падает и теряется. Из-за этого установленная лампочка не будет зафиксирована и сможет упасть в любую минуту. Чтобы этого не произошло, нужно аккуратно извлекать деталь и не забывать вернуть ее на место.
2. В случае многократного сгорания лампочки в одном и том же месте необходимо искать проблему не в низком качестве изделия, а в работоспособности патрона.
3. Вкручиваемые или вставляемые изделия не следует брать голыми руками. Это поможет избежать снижения качества освещения и быстрого перегорания.
4. Из-за различных факторов сгоревшая лампа может прикипеть к патрону. Извлечь ее поможет скотч. Для этого клейкую ленту наматывают на выступающие части корпуса и медленно тянут вниз, постепенно увеличивая прикладываемое усилие.
5. При использовании галогеновых ламп лучше выбирать их небольшой мощности (не более 40 Вт). В противном случае цоколь будет перегреваться, что приведет к быстрому сгоранию источника света.
6. Если в помещении не хватает яркости освещения, то лучше добавить несколько светильников, а не ставить более мощные лампы. Это позволит избежать частой замены изделий и больших финансовых затрат.
7. В некоторых случаях лампочка является частью осветительного прибора и выполнить ее замену невозможно. Если она перегорит, то придется снимать светильник и менять его на новый.

Замена лампочки в натяжном потолке — это простая операция, справиться с которой может каждый. Для выполнения этой работы не нужно иметь специальные приспособления и изучать много теории. Если следовать заданному алгоритму, то на замену источника света уйдет минимум времени и сил.
