Как самостоятельно разобрать и отремонтировать светодиодную лампу на 220в

Корпуса для светильников на светодиодах

Корпус для Led-ленты

Помимо правильной сборки схемы, нужно позаботиться о создании корпуса, в который она будет помещена. Существует несколько способов решения проблемы.

• Различные приспособления, изготовленные своими руками.
• Цоколи перегоревших ламп накаливания.
• Корпуса от перегоревших галогенных или энергосберегающих ламп.

Использование цоколя лампы накаливания имеет одно весомое преимущество – собранное своими руками светодиодное осветительное устройство легко закрутить в патрон и обеспечить этим необходимый теплообмен. При этом есть и весомый недостаток – светильник в конечном итоге имеет не очень эстетичный вид.

Самодельный светодиодный светильник

Самый практичный, безопасный и простой в реализации способ – поместить изготовленную схему в корпус энергосберегающей лампы. Предварительно перегоревшую лампочку следует разобрать и изъять из нее преобразовательную плату.

• Плату устанавливают непосредственно в цоколь. Для удобства реализации способа рекомендуется использовать обычную пластиковую крышку от бутылки с водой.
• Светодиодные лампочки помещают в отверстия, которые предварительно проделывают в крышке, расположенной под стеклянной колбой.

Какая схема подключения точечных светильников лучше – виды и способы монтажа

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно.

Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения.

Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Как устроены такие лампы

В составе классической светодиодной лампочки присутствуют:

• цоколь и несущий корпус;
• блок питания;
• рассеивающая линза из пластика;
• драйвер;
• чипы;
• радиатор для отвода тепла;
• печатная плата.

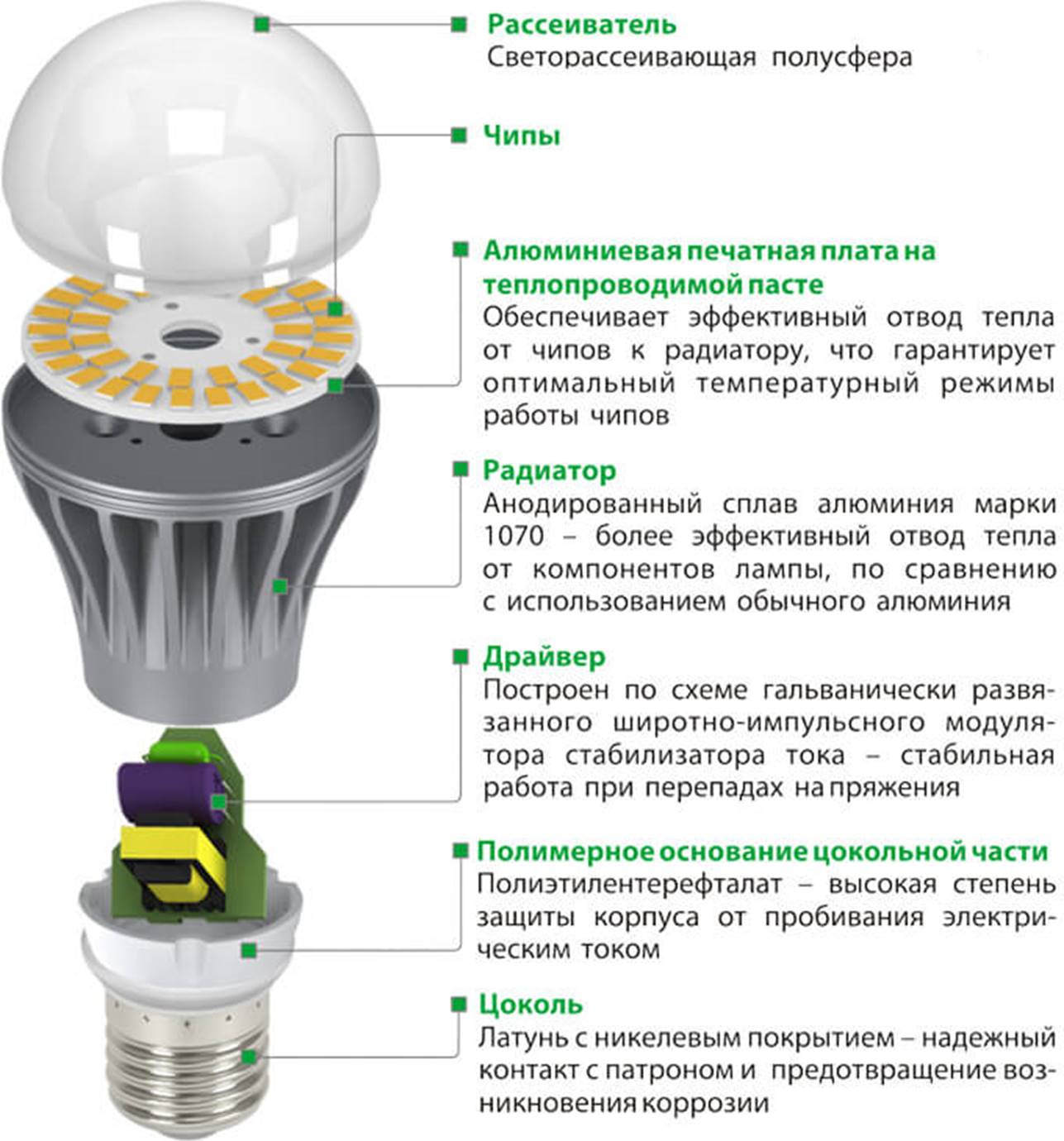

Конструкция светодиодной лампы.

Форма может быть стандартной, то есть округлой или цилиндрической. Для системы общего пользования рекомендуется выбирать светильники, чья цветовая температура находится на уровне 2700 К, 3500 К. В градации спектра допустимы любые значения. Подобные изделия часто используют, чтобы подчеркнуть элементы интерьера или рекламными агентствами, чтобы подсветить баннер.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Материалы для самостоятельной сборки

Многокристальные светодиоды HK6

Делать самостоятельно источник света на диодах можно при помощи таких материалов:

• цоколя от сгоревшей люминесцентной лампочки;
• LED-элементов с силой тока 100-120 мА и напряжением 3-3,3 В – понадобится лента или отдельные светодиоды НК-6;
• диодного моста или диодов-выпрямителей с маркировкой 1N4007;
• предохранителя из цоколя сгоревшего источника света;
• конденсатора – параметры зависят от схемы сборки и числа светодиодов;
• пластикового каркаса для крепления светодиодов;
• суперклея или жидких гвоздей;
• электролитов и драйверов.

Составляйте список материалов заранее.

Способы сборки

На сегодняшний день практикуется несколько способов сборки осветительных элементов, благодаря чему создана определенная классификация современных светодиодов.

DIP

Вариант Duаl In-line Расkаgе – интересный, с точки зрения конструкции, но устаревающий вид, характеризующийся следующими размерами светодиодов:

• 0,3 см;
• 0,5 см;
• 0,8 см;
• 1,0 см.

Помимо размеров колбы, полупроводники заметно отличаются цветом и материалами, которые используются для изготовления, а также формой чипа. К числу основных достоинств такого типа светодиодов относятся незначительный нагрев и достойная яркость свечения.

Duаl In-linе Расkаgе выпускаются как в одноцветном, так и в RGB-варианте, а также обладают чаще всего очень характерной цилиндрической формой, и имеют встроенную выпуклую линзу.

«Пиранья»

Светодиоды, относящиеся к этой группе, характеризуются наилучшими световыми качествами по показателям светового потока. Конструктивная особенность представлена прямоугольной формой и наличием четырёх специальных пин-выводов. Выпускаются в красном, зеленом, синем и белом цвете.

Одним из основных отличий является возможность более «жесткой» фиксации на плате, а очень высокая тепловая проводимость обусловлена свинцовой подложкой.

Светодиодная лампа Пиранья Хамелеон (RGB)

Наличие свинца ставит под сомнение безопасность эксплуатации, но широкий диапазон рабочего температурного режима позволяет использовать высокие входные мощности, чем и обуславливается широкая популярность.

SMD-технология

SMD-светодиоды, известные также под названием Surfасе Моunting Dеviсе или «устройство, фиксируемое на поверхности», обладают мощностью на уровне 0,01-0,2Вт.

Особенностью SMD-светодиодов является наличие одного, двух или трёх современных кристаллов на керамических прямоугольных основах.

SMD-светодиоды покрываются индивидуально качественным слоем люминофора. Площадки с контактами и основа монтажной платы напрямую соединяются при помощи стандартного припоя.

К недостаткам такой современной технологии можно отнести низкие показатели ремонтопригодности конструкции, а также необходимость выполнять полную замену платы со всеми светодиодами при выходе из строя одного из них.

COB-технология

Современная технология изготовления светодиодных ламп под названием Сhiр Оn Воаrd, характеризуется фиксацией кристаллов на плате без корпуса и керамической подложи, и покрытие общим люминофором. Главным достоинством любых COB-осветителей является минимальная площадь свечения при повышенных показателях мощности.

Светодиодная лампа типа COB

Большая плотность размещения и наличие общего покрытия слоем люминофора, гарантирует наиболее равномерное свечение осветительного прибора.

Разновидности светодиодных драйверов

Есть несколько типов преобразователей для полупроводниковых источников света. Основные типы – линейный и импульсный. Каждый из них создается для своих целей и имеет свои нюансы.

Линейный

Этот тип применяют часто. Его сборка, при наличии всех деталей, может длиться 5-10 минут. Наладка ему почти не нужна – он начинает работать сразу.

В схеме присутствует линейный стабилизатор тока, который можно представить как переменный резистор, управляемый электронной схемой.

При подаче входного напряжения оно идет на регулирующий элемент и затем на схему (КТ) контроля тока. После этого оно появляется на выходе, к которому подсоединена нагрузка. Узел КТ проверяет ток и в зависимости от этого меняет сопротивление регулирующего элемента.

Недостаток подобного устройства – низкий КПД.

Импульсный

В основе этого типа драйвера лежит другой принцип. Регулирующим элементом здесь выступают ключи с трансформатором. При подаче напряжения на обмотках начинает запасаться энергия (в магнитном поле). Ток постепенно возрастает.

Как только он достигнет нужной величины, произойдет переключение ключей. Запасенная энергия пойдет в цепь, и ток начнет уменьшаться. По достижении минимального значения вновь сработают ключи и процесс повторится.

Как выбрать светодиодную лампу для дома?

Приведем 10 ключевых пунктов, которые помогут определиться с подходящей светодиодной лампочкой для люстры в магазине.

Световой поток. Светодиодные лампы имеют значительно больший КПД, чем накаливания, поэтому световой поток, соизмеримый с обычной 100-ваттной лампочкой, даст светодиодка на 14 Вт.
Цоколь. Лучший вариант — взять с собой перегоревшую лампочку, чтобы новая лампочка точно подошла для люстры.
Цвет свечения. Самый популярный вариант — спокойный белый, 4000 – 4500 К.
Индекс цветопередачи. Для жилых помещений нужны значения выше 80 CRI или Ra. Чтобы убедиться, что лампочка подходит, посмотрите на кожу руки под прямым светом. Она не должна быть сероватого цвета.
Угол рассеивания. Выбирайте стандартные светодиодные лампы с обозначением WFL и VWFL или филаментные. Если вы выбираете лампы-споты, угол освещения должен быть менее 50°, иначе они могут ослеплять

обратите внимание на угол освещения.
Пульсация света. Идеально, чтобы значение было в пределах 5%, допустимо — в пределах 15% (помните о тестах со смартфоном и карандашом!).
Гарантия

Чем больше срок, тем лучше. Мы рекомендуем покупать лампочки с гарантией 3-5 лет.
Дата производства. Технологии быстро шагают вперед, поэтому лучше брать лампочки текущего или предыдущего года.
Диммирование. Если у вас дома установлены регуляторы яркости, убедитесь, что на коробке есть соответствующий значок.
Работа с индикаторами на выключателях. Если у вас дома выключатели с световыми индикаторами, попросите продавца подобрать лампы, корректно с ними работающие.

Компоновка составных частей

В зависимости от производителя, устройство и конструкция лампы разные. С другой стороны, общий принцип компоновки остается одинаковым. Сборка начинается с цоколя, куда последовательно устанавливают драйвер, радиатор, плату с LED-диодами и колбу.

Для сравнения рассмотрим устройство изделия от двух производителей.

Светодиодная лампа BBK

Цоколь изготавливается из пластика. Внутри установлен качественный драйвер. Для корпуса используется алюминий, выполняющий функции радиатора. Туда крепится плата с диодами и линза. Наличие данной линзы понижает световую отдачу прибора.

Лампа Gauss

Опять же цоколь изготовлен из пластика, имеются драйвер и алюминиевый корпус с установленной диодной платой. Конструкция гарантирует долговечность изделия.

Простейшая в сборке лампочка из светодиодов

Вам потребуется:

• неисправная энергосберегающая лампочка;
• светодиоды HK6;
• картон;
• инструменты: пассатижи, паяльник.

Пошаговая инструкция

Аккуратно отделить цокольную часть от корпуса-рассеивателя энергосберегайки

Обычно она собирается при помощи специальных защелок, которые надо найти и осторожно зацепить. Если цоколь прикреплен с помощью точечных углублений на нем, необходимо аккуратно просверлить их или срезать ножовкой

1. Цоколь почистить и обезжирить спиртом/ацетоном. В местах спайки тщательно удалить излишки припоя.
2. На цокольной крышке располагается шесть отверстий, использовавшихся для крепления газоотводных трубок. Они будут местом установки ЛЕД-элементов, для фиксации которых понадобится еще кусок картона соответствующего диаметра с вырезанными в нем отверстиями.
3. Светодиоды HK6 состоят из шести параллельно соединенных кристаллов. Мощность их небольшая, но поток света достаточно яркий. Вставив светоизлучатели в ячейку-основание, соединить их в две ветки по три штуки по параллельной схеме. Далее обе цепи последовательно должны присоединяться к выходящим проводам драйвера.
4. Поместить в цоколь драйвер. Между ним и диодной платой установить еще один круг из картона (чтобы не произошло короткое замыкание между диодными контактами и элементами драйвера).

Входящие провода драйвера распределить следующим образом: один выводится наружу через центр цоколя и припаивается, другой будет фиксироваться на цокольной резьбе при сборке. Закрепить драйвер с помощью термоклея.

1. Присоединить контакты диодов ко второй паре проводов драйвера. Все соединения припаять.
2. Установив пластинку, приклеить термоклеем, собрать цоколь.
3. Выведенный наружу провод припаять к резьбе.
4. В качестве рассеивателя можно приспособить нижнюю часть пластиковой бутылки подходящего размера.

Этот самый простой способ изготовления обходится практически даром, за исключением покупки шести светоизлучателей.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Принцип работы

Для свечения требуется p-n переход (два полупроводника, обладающие различной проводимостью) и 2 вывода (катод и анод). Один полупроводник (донор) содержит электроны, другой (реципиент) – «дыры». При подключении к источнику питания электроны заполняют «дыры», выделяются фотоны. Свечение появляется, если в кристалле отсутствуют дефекты. Ток должен быть определенной величины, чтобы диод не перегревался.

Принципиальная полноценная схема создается на основе стабилизатора тока. Напряжение сначала подается на диодный мост, только потом – на конденсатор, который шунтирован резистором, не принимающим участия в работе схемы. Из конденсатора выходит постоянный ток, номинал перед переходом на диоды регулирует резистор.

Самостоятельный ремонт

Лампы освещения для любых нужд

В случае выхода из строя простейшего LED-осветителя, изготовленного на основе отдельных светодиодных элементов, его ремонт может быть осуществлён своими руками. Самостоятельный ремонт светодиодных ламп и устройств, электрические схемы которых были рассмотрены ранее, сводится к простой замене неисправных блоков и деталей.

Корпус изделия  легко разбирается после того, как его аккуратно отделяют от цокольной части. Внутри конструкции располагается плата с рабочими светодиодами, количество которых отличается у разных моделей (смотрите фото ниже).

Обратите внимание! У широко распространённой модели лампы типа «MR 16», например, общее число светодиодов равно 27-ми 1,5 вольтовым элементам. Для того чтобы получить доступ к печатной плате с размещенными на ней диодами, достаточно удалить защитную стеклянную линзу, аккуратно поддев её хорошо отточенной отверткой

Для того чтобы получить доступ к печатной плате с размещенными на ней диодами, достаточно удалить защитную стеклянную линзу, аккуратно поддев её хорошо отточенной отверткой.

После разборки корпуса светодиодного изделия необходимо будет предпринять следующие шаги:

Обнаруженные ранее неисправные (несветящиеся) диоды после дополнительной проверки нужно будет заменить. Для оценки их исправности следует воспользоваться измерительным прибором (мультиметром), включённым в режим «Прозвонка»;

Дополнительная информация. Проверить исправность остальных элементов, которые содержит данная электросхема, можно путём подачи на них напряжения величиной от 1,5 до 2,5 Вольт (исправные диоды при подаче такого потенциала должны загораться).

• При проверке потенциалами более 5-ти Вольт последовательно с проверяемым элементом включается ограничивающий резистор номиналом порядка 4,7-5,1 Ком;
• В случае если все установленные в плату диоды исправны, но при горении постоянно мерцают, причиной этого может быть «пробой» конденсатора С1.

Для того чтобы убедиться в этом, следует проверить его номинальную ёмкость тем же мультиметром (о том, как это сделать, можно узнать в инструкции по применению прибора). Другой подход к решению данной проблемы предполагает простую замену конденсатора другим, заведомо исправным элементом, рассчитанным на напряжение не менее 400 Вольт.

Как устроена светодиодная лампа?

Близкое знакомство с конструкцией LED-светильника может потребоваться только в одном случае – если необходимо отремонтировать или усовершенствовать источник света.

Домашние умельцы, имея на руках комплект элементов, могут самостоятельно собрать лампу на светодиодах, но новичку это не по силам.

Учитывая, что приборы со светодиодами стали основой систем освещения современных квартир, умение разбираться в устройстве ламп и ремонтировать их может сохранить весомую часть семейного бюджета

Зато, изучив схему и имея элементарные навыки работы с электроникой, даже новичок сможет разобрать лампу, заменить сломанные детали, восстановив функциональность прибора. Чтобы ознакомиться с подробными инструкциями по выявлению поломки и самостоятельному ремонту светодиодной лампы, переходите, пожалуйста, по этой ссылке.

Имеет ли смысл ремонт LED-лампы? Безусловно. В отличие от аналогов с нитью накаливания по 10 рублей за штуку, светодиодные устройства стоят дорого.

Предположим, «груша» GAUSS – около 80 рублей, а более качественная альтернатива OSRAM – 120 рублей. Замена конденсатора, резистора или диода обойдется дешевле, да и срок службы лампы своевременной заменой можно продлить.

Существует множество модификаций LED-ламп: свечи, груши, шары, софиты, капсулы, ленты и др. Они отличаются формой, размером и конструкцией. Чтобы наглядно увидеть отличие от лампы накаливания, рассмотрим распространенную модель в форме груши.

Вместо стеклянной колбы – матовый рассеиватель, нить накала заменили «долгоиграющие» диоды на плате, лишнее тепло отводит радиатор, а стабильность напряжения обеспечивает драйвер

Если отвлечься от привычной формы, можно заметить только один знакомый элемент – цоколь. Размерный ряд цоколей остался прежним, поэтому они подходят к традиционным патронам и не требуют смены электросистемы. Но на этом сходство заканчивается: внутреннее устройство светодиодных приборов намного сложнее, чем у ламп накаливания.

LED-лампы не предназначены для работы напрямую от сети 220 В, поэтому внутри устройства заключен драйвер, являющийся одновременно блоком питания и управления. Он состоит из множества мелких элементов, основная задача которых – выпрямить ток и снизить напряжение.

Схемы светодиодных источников питания

Наиболее простая схема выполняется с использованием резистора, выполняющего функцию ограничителя светодиодного тока. Нормальная работа схемы в данном случае зависит лишь от правильного выбора сопротивления этого резистора. Такое питание в основном используется, когда нужно сделать светодиодную подсветку в выключателе.

Более сложные схемы выполняются с применением диодного моста. С его выхода происходит подача выпрямленного напряжения к светодиодам, включенным последовательно. Сглаживание пульсаций выпрямленного напряжения осуществляется с помощью электролитического конденсатора, установленного на выходе диодного моста. Главными преимуществами обеих схем является их низкая стоимость, небольшие размеры и довольно простой ремонт. Тем не менее, у них очень низкий коэффициент полезного действия и высокий коэффициент пульсаций.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Сборочный процесс

В первую очередь люминесцентную лампу надо разобрать. Нас в этой конструкции интересует цоколь с отражателем. Именно здесь расположены все необходимые детали, которые объединены в электрическую схему, включающую лампу. Разбирать ее надо аккуратно, не повредив тех самых деталей.

Обратите внимание, что сама схема КЛЛ для светодиодного светильника не подходит. Поэтому ее надо разобрать. Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости

Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт

Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости. Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт.

Конечно, понадобятся сами светодиоды. Их можно взять из светодиодной ленты, которая разрезается на участки, включающих в себя по три светодиода. Такой отрезок питается от напряжения 12 вольт. В общем, понадобиться четыре отрезка светодиодной ленты.

На рисунке ниже показана схема сборки всех деталей.

Чтобы они в самом цоколе не болтались, необходимо их прикрепить, используя любой клеевой состав. Лучше чтобы это был супер-клей. А вот под куски светодиодной ленты нужно соорудить каркас. В принципе, это может быть любой легко гнущийся плотный материал. Идеально, если это не будет металл или любой другая токопроводящая конструкция.

Опытные мастера для таких дел используют пенокартон, потому что он легко поддается обработке. Его необходимо свернуть в трубочку так, чтобы диаметр наращиваемой конструкции был чуть меньше диаметра цоколя. Это делается для того, чтобы пенокартон вошел в цоколь, где его также приклеивают.

На схеме выше четко видно, что отрезки ленты соединены последовательно. Но в конструкции они будут располагаться одна над другой. Кстати, увеличить число отрезков (уровней) можно без проблем. Просто придется подбирать конденсатор и электролит под мощность всего светильника, увеличивая емкость.

Кстати, приклеивать ленту к основе лучше жидкими гвоздями, потому что, используя этот клей, можно выравнивать расположение светодиодов. Ведь жидкие гвозди сохнут дольше, чем супер-клей. К тому же саму ленту можно залить жидкими гвоздями, оставив снаружи только светодиоды, придав своеобразный дизайн светильнику. Клей  в данном случае будет играть и еще одну функцию – защитную, чтобы при механических нагрузках лента не повредилась.

Самое удивительное, что собранная своими руками такая лампа может работать даже при напряжении 40 вольт. Но это еще не все.

• При напряжении 220 вольт на каждом отрезке светодиодной ленты будет напряжение 11,5 вольт.
• При повышении напряжения до 240 вольт, напряжение на отрезках будет 12 вольт.

Отсюда вывод – перепады напряжения такой самодельной светодиодной лампе не страшны. Кстати, яркость такого источника света достаточно приличная. К примеру, если для сборки использовать ленту 5050 SMD, то каждый светодиод выделяет световой поток яркостью 10-15 люмен. Умножьте этот показатель на количество светодиодов, то в сумме получите общую яркость светильника, которая будет варьироваться в диапазоне 120-180 люмен. А это приличная яркость.

Конечно, у этого вида источника света есть и недостаток. Это электрическая связь открытого типа между светодиодами и сетью 220 вольт

Поэтому с такой светодиодной лампой надо обращаться очень осторожно, придерживаясь стандартных норм безопасности

Основные выводы

Плавный розжиг светильников на основе светодиодов популярен в автоподсветке. Кроме того, медленное включение лед-элементов позволяется продлить срок их службы, независимо от места установки. Такое устройство можно купить или изготовить самостоятельно. В последнем случае оно обойдется гораздо дешевле. Для сборки потребуются следующие материалы и инструменты:

1. Паяльник с паяльными принадлежностями.
2. Основа для платы, например, кусок текстолита.
3. Корпус для крепления элементов.
4. Резисторы, транзисторы, диоды, конденсаторы и прочие полупроводниковые элементы.

Механизм прибора плавного розжига для светодиодов работает на принципе задерживания, возникающего в цепи «резистор-конденсатор». При этом существуют две основные схемы – простейшая и с возможностью регулировки времени зажигания. Последняя отличается от первой наличием двух резисторов с контролируемым сопротивлением. Чем выше его значение, тем дольше период медленного пуска, и наоборот.

Предыдущая
СветодиодыСветящийся шар своими руками: пошаговая инструкция и необходимые материалы
Следующая
СветодиодыПодсветка шкафа-купе с автоматическим включением: особенности, варианты и монтаж своими руками
