Драйвер – это устройство, управляющее током, проходящим через led-светодиод, таким образом обеспечивая достаточную светоотдачу и оптимальный ток, проходящий через кристалл.

Импульсный драйвер

Обычно импульсные драйверы запитываются от сети 220 В. Интервал Uвых = 3-37 В. К примеру, чтобы заставить светиться 6 led-диодов мощностью 3 Вт, нужен драйвер, имеющий напряжение на выходе 9-21 В при токе 780 мА.

Собранный своими руками стабилизатор на ИМС LM317 не требует особой регулировки. Рассчитанный на определённое количество элементов нагрузки и установленный на радиаторе стабилизатор выдаёт отличные выходные характеристики. Подобрать необходимый набор компонентов и смонтировать схему сможет даже неподготовленный человек.

Принцип работы стабилизатора

Принцип работы заключается в поддержании выходного напряжения в заданных узких пределах, независимо от тока нагрузки и величины входа.

По принципам построения стабилизирующие устройства делятся на следующие группы:

• Параметрические;
• Компенсационные;
• Импульсные.

Параметрические стабилизаторы основаны на использовании вольт-амперной характеристики стабилизирующего элемента, где выбирается участок с малым дифференциальным сопротивлением (при изменении тока на значительную величину напряжение на элементе остается постоянным).

Вольт-амперная характеристика стабилитрона

Более сложные компенсационные конструкции используют обратную связь, величина которой пропорциональна разнице выходного напряжения и эталонного.

К сведению. Импульсные устройства основаны на принципе накопления энергии в реактивном элементе – емкости или индуктивности.

Виды стабилизаторов

В простейшем варианте применяют ограничитель сил тока из резистора, установленного последовательно в цепь со светодиодом. Стандартные приборы подключают к источникам 5V (12V). Увеличивая напряжение, можно улучшить точность, однако при этом снизится КПД.

Стабилизатор напряжения на транзисторе

Максимальные значения электрических параметров источника должны быть на 10% больше рабочих значений светодиода. Падение напряжения указано в сопроводительной документации. Для расчета резистора (R) применяют следующую формулу:

(Uп — Uc)/ Iпот,

где:

• Uп – напряжение источника питания;
• Uc – падение на светодиоде;
• Iпот – ток потребления.

Пример:

• Uп = 5 V;
• Uc = 2,5 V;
• Iпот = 0,25 А;
• R = (5-2,5)/0,3 ≈ 8,33 Ом;
• ближайший номинал – 8,45 Ом;
• мощность резистора = 0,3*0,3*8,45 ≈ 0,75 Вт.

К сведению. Последняя строка расчета наглядно демонстрирует энергетические потери. Нагревающийся резистор будет повышать температуру окружающей среды.

Усовершенствованные схемы собирают из следующих компонентов:

• трансформатором изменяют нужным образом амплитуду сигнала;
• для выпрямления применяют обычный мостик из диодов;
• конденсаторами сглаживают пульсации;
• резисторами ограничивают выходные токи.

Транзисторный стабилизатор напряжения и тока отличается экономичностью. Электрическое сопротивление во входной цепи устанавливают в качестве датчика. Этот компонент дополняет стабилитрон. Изменение напряжения на эмиттере позволяет регулировать выходные параметры автоматически без контроля и вмешательства со стороны пользователя.

Аналогичные функции вместо стабилитрона способен выполнить эмиттерный переход биполярного транзистора при соответствующем включении в электрическую схему.

Полевой транзистор применяют для подключения цепочек из нескольких светодиодов, других мощных нагрузок

Вместо набора из нескольких радиодеталей удобнее пользоваться специализированными микросхемами. Такие изделия обеспечивают высокую точность поддержания рабочих параметров выходного сигнала. Как в примере со стабилитроном, в определенной цепи устанавливают резистор для оперативного детектирования изменения силы тока.

Отдельно следует отметить импульсные схемы стабилизаторов. Такие изделия создают на основе быстродействующих электронных ключей. Главной особенностью является возможность оперировать с относительно высокими значениями выходных напряжений.

Простой стабилизатор тока на транзисторе

Схема стабилизатора тока на полевом транзисторе

Параметры компонентов и рабочие характеристики схемы:

• R1 выбирают 1-15 Ом;
• R2 – от 150 до 250 Ом;
• D1 – стабилитрон или резистор подходящего номинала;
• Q1 – КТ 818 или аналог;
• напряжение источника питания – от 8 до 40 V;
• ток на выходе – 0,5-4,5А.

Стабилизатор тока на одном транзисторе

Пояснения:

• R2 и D2 формируют стандартный делитель напряжения;
• изменением потенциала на базе корректируется ток в цепи коллектора;
• при подключении мощной нагрузки R1 сильно нагревается;
• для точной регулировки выходных параметров устанавливают переменное сопротивление R2 (изменяют порог насыщения на соответствующем полупроводниковом переходе);
• при необходимости увеличивают выходной ток с применением составного транзистора.

Если расчет сделан точно, в рабочем диапазоне стабилизация тока выполняется с минимальными потерями. Простую схему несложно изготовить собственными руками даже без предыдущего опыта сборки.

Схемы линейных устройств

Самая простейшая схема стабилизатора – это схема, построенная на основе LM317 для светодиода. Последний являются аналогом стабилитрона с определенным рабочим током, который он может пропускать. Учитывая малую силу тока можно собрать простой аппарат самостоятельно. Наиболее простой драйвер светодиодных ламп и лент собирают именно таким способом.

Микросхема LM317 уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На её основе можно собрать регулируемый блок драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, модуль работает сразу, настройки не требуется.

Интегральный стабилизатор LM317 как никакой другой подходит для создания несложных регулируемых блоков питания, для электронных устройств с разными характеристиками, как с регулируемым выходным напряжением, так и с заданными параметрами нагрузки.

Основное назначение это стабилизация заданных параметров. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Выпускаются LM317 в монолитных корпусах, исполненных в нескольких вариациях. Самая распространённая модель TO-220 с маркировкой LM317Т.

Каждый вывод микросхемы имеет свое предназначение:

• ADJUST. Ввод для регулирования выходного напряжения.
• OUTPUT. Ввод для формирования выходного напряжения.
• INPUT. Ввод для подачи питающего напряжения.

Технические показатели стабилизатора:

• Напряжение на выходе в пределах 1,2–37 В.
• Защита от перегрузки и КЗ.
• Погрешность выходного напряжения 0,1%.
• Схема включения с регулируемым выходным напряжением.

Стабилизатор с использованием ШИМ

Импульсный стабилизатор постоянного напряжения, который работает на основе ШИМ, имеет в своем составе:

1. Генератор.
2. Операционный усилитель.
3. Модулятор.

Работа ключа будет напрямую зависеть от напряжения

Влияние на скважность импульсов происходит с помощью частоты генератора и емкости интегратора. Когда ключ размыкается, начинается процесс передачи электричества

Также в устройстве присутствует операционный усилитель, который сравнить показатели входного и выходного напряжения и передаст их на модулятор.

Конечные импульсы могут характеризоваться отклонением скважности. Именно эти импульсы могут определять поведение ключа

Разновидности импульсных стабилизаторов

Все стабилизирующие устройства импульсного типа по типу управления можно поделить на такие группы:

• Ключевой с триггером Шмитта;
• Ключевой с широтно-импульсной модуляцией;
• С частотно-импульсной модуляцией.

С триггером Шмитта

Импульсный стабилизатор напряжения, схема которого приведена ниже, содержит в себе инвертирующий триггер Шмитта, и еще известен как релейный, или стабилизатор с двухпозиционным регулированием.

Триггер содержит в себе компаратор, который сравнивает значение напряжения в емкости с максимально и минимально допустимыми значениями. Если показатель находится в допустимых пределах – положение ключа неизменно, как только достигается критическое значение – ключ изменяет положение. Этот процесс протекает циклично.

С ШИМ-модуляцией

Все работает так же, как и в предыдущей схеме, однако есть еще усилитель, генератор и модулятор. Модулятор сравнивает данные накопителя с опорным вольтажом, и при необходимости усиливает разность, поступающую на модулятор. Таким образом, регулируется время открытия или закрытия ключа (продолжительность импульса).

В подобной схеме частота преобразования не зависит от тока и напряжения на входе, а определяется лишь частотами на тактовом генераторе.

С частотно-импульсной модуляцией

В таком варианте исполнения прибора, импульс открытия ключа имеет постоянную длительность, а вот частота следования самих импульсов уже зависит от разности между опорным выходным напряжением. Допустим, вырос ток на потребителе, или наоборот – упало входное напряжение – в таком случае вырастет и частота импульсов стабилизации.

В таких приборах ключ зачастую управляется мультивибратором с управляемой частотой.

По разновидностям силовой части стабилизатора выделяют такие схемы импульсных стабилизаторов:

• Понижающий;
• Повышающий;
• Инвертирующий.

Понижающий

Это довольно надежные устройства, постоянно имеющие на выходе вольтаж меньше, чем на входе. Простейшая схема импульсного стабилизатора напряжения на на 12 В показана ниже:

При подаче управляющего напряжения, транзистор переходит в режим насыщения, ток движется по цепи от плюса по дросселю к нагрузке. При отключении управляющего сигнала – транзистор закрывается, и переходит в режим отсечки. И снова при подаче отпирающего напряжения открывается ключ – весь цикл повторяется.

Повышающий

Данная схема используется там, где разность потенциалов нагрузки значительно выше, чем вольтаж на входе. Когда транзистор включен в режим насыщения, так идет от плюса по дросселю к транзистору. При отключении управляющего напряжения на транзисторе, и на дросселе возникает ЭДС самоиндукции.

Получится, что она подключена последовательно с входящим током, и через диод коммутирована с нагрузкой. Таким образом, получается, что магнитное поле дросселя продуцирует энергию, а емкость накапливает заряд для выдачи тока на потребителя, когда транзистор перейдет в режим насыщения. Выходит, что в данной схеме дроссель служит резервной емкостью для сглаживания скачков и просадок.

Инвертирующий

Как понятно из названия, этот тип стабилизатора может, как понижать, так и повышать показатели сети относительно входящих значений. Схема, по сути, повторяет предыдущую, за тем отличием, что диод с сопротивлением и емкостью подключаются параллельно дросселю, а не ключу. Амплитуда пульсаций в таком варианте устройства зависит от емкости конденсатора, а дроссель в данной схеме уже не является частью фильтра.

Есть еще один вид устройств – регулируемый импульсный стабилизатор напряжения. В таком приборе выходящий ток обычно регулируется при помощи изменяемого сопротивления, или реостата. Благодаря возможности настройки, такой тип стабилизаторов можно использовать для питания потребителей с разным напряжением – достаточно лишь правильно подобрать номинал резистора.

Важно знать, что все перечисленные выше устройства призваны стабилизировать показатели сети только при работе с постоянным током, к примеру, такой импульсный стабилизатор напряжения на 12 Вольт отлично подойдет для бортовой сети автомобиля. Но если прибор планируется применять в бытовой сети с переменным током, то в схему обязательно нужно вносить изменения – ставить выпрямитель, а также фильтр сглаживания

Еще один нюанс – возникновение высокочастотных помех при стабилизации. Чтобы минимизировать этот эффект, необходимо использовать фильтры, причем как на входе, так и на выходе стабилизирующего прибора.

Принцип работы импульсных стабилизаторов

Схема электрическая стабилизатора напряжения данного типа схожа с моделью релейного аналога. Однако отличия в системе все же есть. Главным элементом в цепи принято считать модулятор. Занимается данное устройство тем, что считывает показатели напряжения. Далее сигнал переносится на один из трансформаторов. Там проходит полная обработка информации.

Для изменения силы тока имеется два преобразователя. Однако в некоторых моделях он установлен один. Чтобы справиться с электромагнитным полем, задействуется выпрямительный делитель. При повышении напряжения он снижает предельную частоту. Чтобы ток поступил на обмотку, диоды передают сигнал на транзисторы. На выходе стабилизированное напряжение проходит по вторичной обмотке.

Классификация Dc Dc преобразователей

Вообще Dc Dc преобразователи можно разделить на несколько групп.

Понижающий, по английской терминологии step-down или buck

Выходное напряжение этих преобразователей, как правило, ниже входного: без особых потерь на нагрев регулирующего транзистора можно получить напряжение всего несколько вольт при входном напряжении 12…50 В. Выходной ток таких преобразователей зависит от потребности нагрузки, что в свою очередь определяет схемотехнику преобразователя.

Еще одно англоязычное название понижающего преобразователя chopper. Один из вариантов перевода этого слова – прерыватель. В технической литературе понижающий преобразователь иногда так и называют «чоппер». Пока просто запомним этот термин.

Повышающий, по английской терминологии step-up или boost

Выходное напряжение этих преобразователей выше входного. Например, при входном напряжении 5 В на выходе можно получить напряжение до 30 В, причем, возможно его плавное регулирование и стабилизация. Достаточно часто повышающие преобразователи называют бустерами.

Универсальный Dc Dc преобразователь – SEPIC

Выходное напряжение этих преобразователей удерживается на заданном уровне при входном напряжении как выше входного, так и ниже. Рекомендуется в случаях, когда входное напряжение может изменяться в значительных пределах. Например, в автомобиле напряжение аккумулятора может изменяться в пределах 9…14 В, а требуется получить стабильное напряжение 12 В.

Инвертирующий Dc Dc преобразователь — inverting converter

Основной функцией этих преобразователей является получение на выходе напряжения обратной полярности относительно источника питания. Очень удобно в тех случаях, когда требуется двухполярное питание, например для питания ОУ (операционных усилителей).

Все упомянутые преобразователи могут быть стабилизированными или нестабилизированными, выходное напряжение может быть гальванически связано с входным или иметь гальваническую развязку напряжений. Все зависит от конкретного устройства, в котором будет использоваться преобразователь.

Чтобы перейти к дальнейшему рассказу о Dc Dc преобразователях следует хотя бы в общих чертах разобраться с теорией.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

Стабилизатор напряжения для светодиодных ламп в авто

Итак, почему же так быстро перегорают габаритные, светодиодные лампочки или другие светодиодные лампочки, которые стоят в автомобиле, потому что в них используется в качестве драйвера обычный токоограничивающий резистор.

Как правило, светодиодные световые приборы, мощностью от 10 Вт и выше используют уже качественный импульсный стабилизатор — драйвер и такой болезнью не страдают в отличие от габаритных, дешевых светодиодных ламп.

Сначала эти лампочки начинают мерцать, то есть это уже первые признаки деградация кристалла, ну и потом они попросту перегорают. В среднем простой, светодиодной лампочки продолжительность жизни составляет один год, где-то меньше, где-то чуть больше.

Почему же так происходит?

А происходит это потому, что данный токоограничивающий резистор рассчитывается по специализированной формуле, (таких калькуляторов онлайн много в интернете) и подключается на соответствующие напряжение.

И вот тут производитель очень хитро делает, на некоторых цоколях написано 12 вольт,то есть токоограничивающий резистор для данной лампочки заточен под 12 вольт. А в автомобильной цепи, как мы знаем напряжение бывает не только 12 вольт, а доходит и до 14.5 вольт. То есть из этого делаем вывод, что светодиодная лампочка при 12 вольтах уже работает на максимальной мощности, а уже более 12 вольт идёт сильный износ кристалла светодиода, одним словом сильный перегруз.

Так, как же сделать так, чтобы они у нас не перегорали, я тоже в своё время замучился их менять, поэтому и решил этот вопрос изучить досконально и сделать преобразователь при котором светодиодная лампочка становилась практически вечной.

Есть конечно на али экспрессе такие преобразователи, которые уже рассчитаны для этих целей,

но есть одно НО…. они выдают высокочастотные импульсные помехи, но это присуще всем импульсным источникам питания. Это даёт большие наводки, например, при использовании FM модуляторов, особенно при прослушивании радио, да даже просто наводки в акустическую систему, с этой точки зрения нужно стараться, как можно меньше наполнять свой автомобиль импульсными источниками питания.

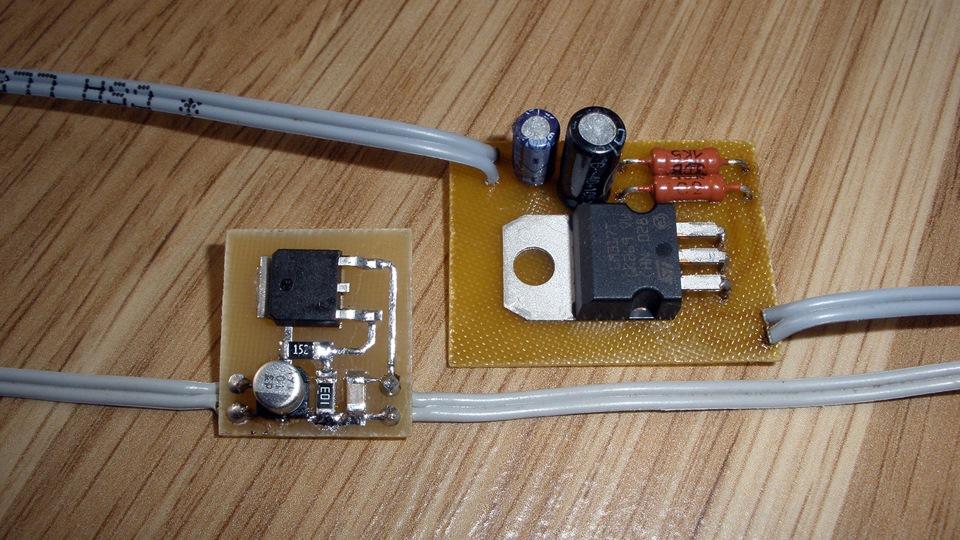

Поэтому мы будем с вами делать линейный стабилизатор с фиксированным напряжением, который имеет большие преимущества. Первое достоинство — он стоит сущие копейки по сравнению с импульсными. Второе, то что стабилизатор линейный и не даёт вообще никаких помех и высокочастотных наводок.

Для этого нам понадобится, сам стабилизатор L7812cv,

он у нас будет рассчитан на 1.5 Ампера и пара конденсаторов на 100 n.

Схема тиристорного регулятора

Выше вы можете видеть схему простейшего регулятор на 2 тиристорах с минимумов недефицитных деталей. Вы также можете сделать регулятор на симисторе, но наша практика показала, что тиристорный регулятор мощности долговечнее и работает более стабильно. Схема для сборки очень простая и по ней вы сможете довольно быстро собрать регулятор, имея минимальные навыки пайки.

Принцип действия данного регулятора тоже прост. У нас есть цепь первичной обмотки, в которую подключается регулятор. Регулятор состоит из транзисторов VS1 и VS2 (для каждой полуволны). RC-цепочка определяет момент, когда откроются тиристоры, вместе с тем меняется сопротивление R7. В результате мы получаем возможность изменять ток по первичке трансформатора, после чего ток меняется и во вторичке.

В принципе, вы можете использовать транзисторы старого образца. Это отличный способ сэкономить, поскольку такие транзисторы можно без проблем найти в старом радиоприемнике или на барахолке. Но учтите, что такие транзисторы должны использоваться на рабочем напряжении не менее 400 В. Если вы посчитаете нужным, можете поставить динисторы вместо транзисторов и резисторов, показанных на схеме. Мы динисторы не использовали, поскольку в данном варианте они работают не очень стабильно. В целом, эта схема регулятора сварочного тока на тиристорах неплохо зарекомендовала себя и на ее основе было изготовлено множество регуляторов, которые стабильно работают и хорошо выполняют свою функцию.

Также вы могли видеть в магазинах регулятор контактной сварки РКС-801 и регулятор контактной сварки РКС-15-1. Мы не рекомендуем изготавливать их самостоятельно, поскольку это займет много времени и несильно сэкономит вам деньги, но если есть такое желание, то можете изготовить РКС-801. Ниже вы видите схему регулятора и схему его подключения к сварочнику. Откройте картинки в новом окне, чтобы лучше видеть текст.

Импульсный стабилизатор тока

Поскольку экономия энергии во многих приложениях является решающей, разработчики компонентов, схемотехники стараются снизить влияние этих недостатков, и, зачастую, преуспевают в этом.

Схемы импульсных преобразователей

Стабилизатор на базе импульсного преобразователя имеет устройство, регулирующее работу ключа, в зависимости от нагрузки. Стабилизатор напряжения регистрирует напряжение на нагрузке и изменяет работу ключа (схема «а»). Стабилизатор тока измеряет ток через нагрузку, например с помощью маленького измерительного сопротивления Ri (схема «б»), включенного последовательно с нагрузкой.

В современных ключевых преобразователях в качестве ключа обычно используется MOSFET транзистор.

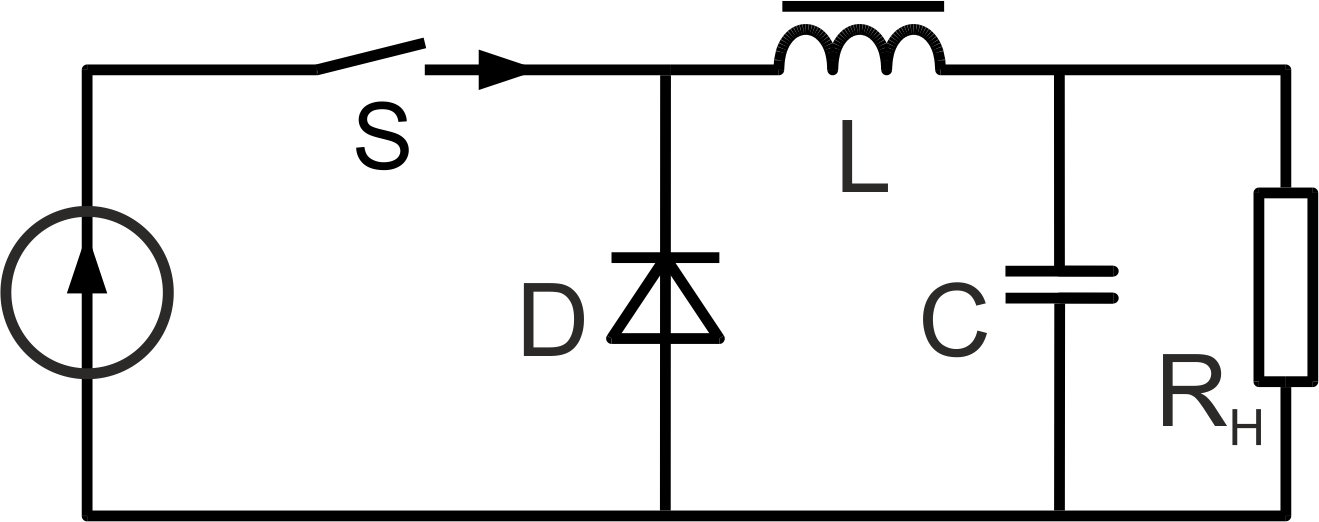

Понижающий преобразователь

Рассмотренный выше вариант преобразователя называется понижающим, поскольку напряжение на нагрузке всегда ниже напряжения источника питания.

Поскольку в дросселе постоянно течёт однонаправленный ток, требования к выходному конденсатору могут быть снижены, дроссель с выходным конденсатором играют роль эффективного LC фильтра. В некоторых схемах стабилизаторов тока, например для светодиодов, выходной конденсатор может отсутствовать вообще. В западной литературе понижающий преобразователь называется Buck converter.

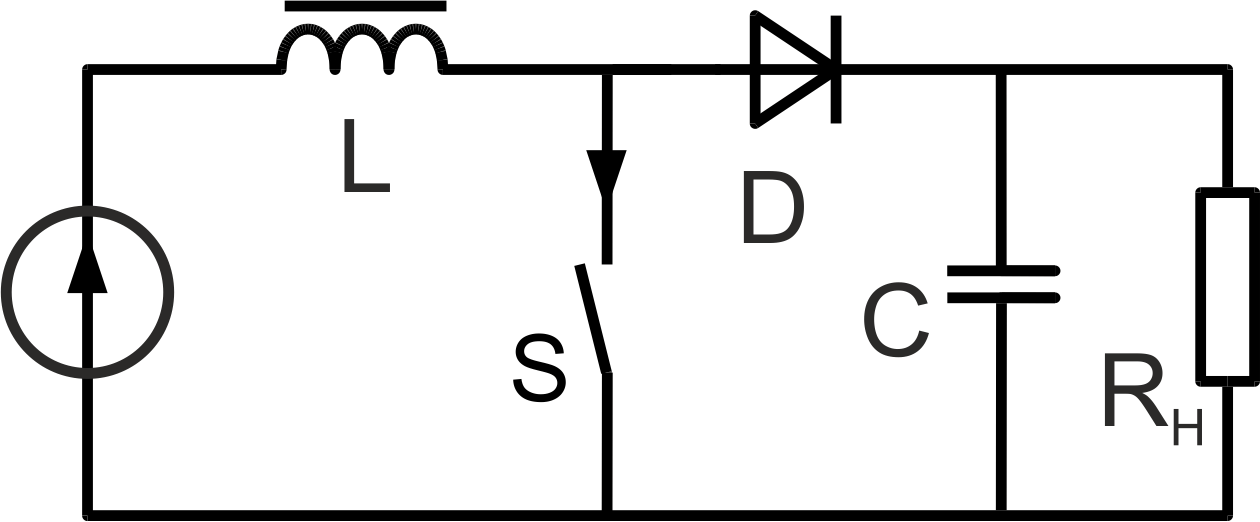

Повышающий преобразователь

Схема импульсного стабилизатора, приведённая ниже, также работает на основе дросселя, однако дроссель всегда подключен к выходу источника питания. Когда ключ разомкнут, питание поступает через дроссель и диод на нагрузку. Когда ключ замыкается, дроссель накапливает энергию, когда ключ размыкается, возникающее на его выводах ЭДС добавляется к ЭДС источника питания и напряжение на нагрузке возрастает.

В отличие от предыдущей схемы, выходной конденсатор заряжается прерывистым током, следовательно выходной конденсатор должен быть большим, и, возможно, понадобится дополнительный фильтр. В западной литературе повышающе-понижающий преобразователь называется Boost converter.

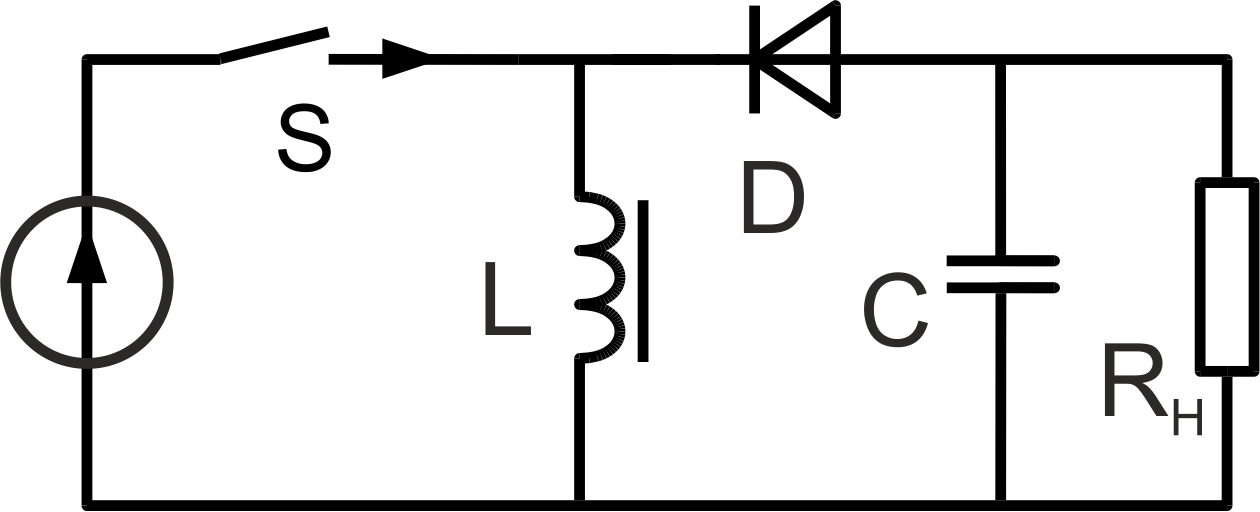

Инвертирующий преобразователь

Как и в предыдущей схеме, выходной конденсатор заряжается прерывистым током, следовательно выходной конденсатор должен быть большим, и, возможно, понадобится дополнительный фильтр. В западной литературе инвертирующий преобразователь называется Buck-Boost converter.

Применение импульсного конвертера в качестве стабилизатора тока

Большинство импульсных блоков питания выпускаются с стабилизацией выходного напряжения. Типичные схемы таких блоков питания, особенно мощных, кроме обратной связи по выходному напряжению, имеют схему контроля тока ключевого элемента, например резистор с малым сопротивлением. Такой контроль позволяет обеспечивать режим работы дросселя. Простейшие стабилизаторы тока используют этот элемент контроля для стабилизации выходного тока. Таким образом, стабилизатор тока оказывается даже проще стабилизатора напряжения.

Рассмотрим схему импульсного стабилизатора тока для светодиода на базе микросхемы NCL30100 от известного производителя электронных компонентов On Semiconductor:

Схема понижающего преобразователя работает в режиме неразрывного тока с внешним ключом. Схема выбрана из множества других, поскольку она показывает, насколько простой и эффективной может быть схема импульсного стабилизатора тока с внешним ключом. В приведённой схеме, управляющая микросхема IC1 управляет работой MOSFET ключа Q1. Поскольку преобразователь работает в режиме неразрывного тока, выходной конденсатор ставить необязательно. В многих схемах датчик тока устанавливается в цепи истока ключа, однако, это снижает скорость включения транзистора. В приведённой схеме датчик тока R4 установлен в цепи первичного питания, в результате схема получилась простой и эффективной. Ключ работает на частоте 700 кГц, что позволяет установить компактный дроссель. При выходной мощности 7 Ватт, входном напряжении 12 Вольт при работе на 700 мА (3 светодиода), эффективность устройства более 95%. Схема стабильно работает до 15 Ватт выходной мощности без применения дополнительных мер по отводу тепла.

Ещё более простая схема получается с использованием микросхем ключевых стабилизаторов с встроенным ключом. Например, схема ключевого стабилизатора тока светодиода на базе микросхемы CAV4201/CAT4201:

Источник

Буфер

После рассмотрения стабилизаторов цепей накала и высоковольтного стабилизатора, я предлагаю вашему вниманию схему простого высоковольтного буфера:

Его функция в обеспечении постоянного выходного сопротивления и подавление пульсация и помех по питанию. Если его подключить после обычного стабилизатора, то все негативные факторы от обратной связи в источнике питания можно существенно снизить.

Выходное сопротивление такого буфера обратно пропорционально крутизне транзистора и получается достаточно низким. Оно также постоянно в звуковом диапазоне частот.

Большую роль для качества звучания играет выбор конденсаторов!!!

Кстати, я обнаружил, что параллельное соединение конденсаторов не добавляет качества звучания. К примеру, один конденсатор на 20 мкФ звучит лучше, чем параллельное соединение двух конденсаторов на 10 мкФ того же производителя.

Характеристика регулятора

По своему виду приспособления могут изготавливаться в портативном или стационарном исполнении. Устанавливаются они в любом положении: вертикальном, потолочном, горизонтальном.

К основным характеристикам устройств относят следующие параметры:

1. Плавность регулировки. Обозначает минимальный шаг, с которым происходит изменение величины разности потенциалов на выходе. Чем он плавнее, тем точнее можно выставить значение напряжения на выходе.
2. Рабочая мощность. Характеризуется значением силы тока, которое может пропускать через себя прибор продолжительное время без повреждения своих электронных связей.
3. Максимальная мощность. Пиковая величина, которую кратковременно выдерживает устройство с сохранением своей работоспособности.
4. Диапазон входного напряжения. Это значения входного сигнала, с которым устройство может работать.
5. Диапазон изменяемого сигнала на выходе устройства. Обозначает значения разности потенциалов, которое может обеспечить устройство на выходе.
6. Тип регулируемого сигнала. На вход устройства может подаваться как переменное, так и постоянное напряжение.
7. Условия эксплуатации. Обозначает условия, при которых характеристики регулятора не изменяются.
8. Способ управления. Выставление выходного уровня сигнала может осуществляться пользователем вручную или без его вмешательства.

Простой преобразователь тока

Сборка миниатюрного преобразователя тока своими руками считается довольно простой. Такие стабилизаторы напряжения обычно изготавливаются в режиме для стабилизации тока. При этом не следует путать максимальное напряжение для всего блока и максимальную нагрузку на ШИМ-контроллер. На блок может быть установлена система низковольтных конденсаторов на 20 В, а импульсная микросхема может иметь вход до 35 В. Наиболее простой светодиодный стабилизатор тока, выполненный своими руками, — это вариант LM317. Потребуется только рассчитать резистор для светодиода с помощью онлайн калькулятора.

Для LM317 можно использовать подручное питание (к примеру, блок питания на 19 В от ноутбука, на 24 В или 32 В от принтера либо на 9 или на 12 вольт от бытовой электроники). К преимуществам такого преобразователя относят его низкую цену, минимальное количество деталей, высокую надежность, а также наличие в магазинах. Более сложную схему стабилизатора тока собирать своими руками не рационально. Поэтому если вы не являетесь опытным радиолюбителем, то импульсный стабилизатор тока намного проще и быстрее будет купить в готовом виде. При необходимости его можно доработать до требуемых параметров.

Чтобы выполнить сборку LM317, никаких особых знаний и навыков по электронике не потребуется (в схемах число внешних элементов минимально). Стоит такой простой стабилизатор тока очень дешево, при этом его возможности многократно проверены на практике.

Единственный недостаток заключается в том, что LM317 может потребовать дополнительного охлаждения. Также стоит опасаться китайских микросхем LM317 с более низкими параметрами. Стоимость в любом случае более чем доступна, при этом в цену включена доставка. Китайские производители выполняют довольно трудоемкую работу при цене изделия в 30-50 рублей за штуку. Ненужные запчасти можно распродать на Авито или форумах в интернете.

Сборка простого стабилизатора своими руками

Светодиод представляет собой полупроводниковый прибор, для работы которого необходим ток. Включение светодиодов через стабилизатор считается наиболее правильным. Продолжительность функционирования светодиода без потери яркости зависит от его режима работы. Главное достоинство простейших стабилизаторов (драйверов), таких как микросхема-стабилизатор LM317, — их довольно трудно спалить. Схема подключения LM317 требует всего двух деталей: самой микросхемы, включаемой в режим стабилизации, и резистора.

1. Потребуется купить переменный резистор сопротивлением в 0.5 кОм (имеет три вывода и ручку регулировки). Заказать его можно через интернет или купить в «Радиолюбителе».
2. Провода припаиваются к среднему выводу, а также к одному из крайних.
3. С помощью мультиметра, включенного в режиме измерения сопротивления, замеряется сопротивление резистора. Нужно добиться максимального показания в 500 Ом (чтобы светодиод не перегорел при низком сопротивлении резистора). О том, как проверить мультиметром сам светодиод, написано здесь.
4. После внимательной проверки правильности соединений перед подключением, собирается цепь.

Максимальная мощность LM317 — 1.5 Ампер. Если вы хотите увеличить ток, то в схему можно добавить полевой или обычный транзистор. В результате, для устройства на транзисторе на выходе можно добиться подачи 10 А (задается низкоомным сопротивлением). Для этих целей можно использовать транзистор КТ825 или установить аналог с лучшими техническими характеристиками и системой охлаждения.

В любом случае, ассортимент продаваемых модулей и блоков достаточно широкий, поэтому устройство с нужными параметрами можно собрать за минимальное время. КПД зависит от разницы напряжения входа и выхода, а также от режима работы.

Какой стабилизатор использовать в авто

Сейчас автолюбители часто занимаются модернизацией светотехники своих машин, применяя для этих целей светодиоды или светодиодные ленты . Известно, что напряжение бортовой сети автомобиля может сильно меняться в зависимости от режима работы двигателя и генератора

Поэтому в случае с авто особенно важно применять не стабилизатор 12 вольт, а рассчитанный на конкретный тип светодиодов

Для автомобиля можно посоветовать конструкции на основе LM317. Также можно использовать одну из модификаций линейного стабилизатора на двух транзисторах, в которой в качестве силового элемента использован мощный N-канальный полевой транзистор. Ниже приведены варианты подобных схем, в том числе и схема светодиодного драйвера.
