Заземление и меры безопасности в электроустановках

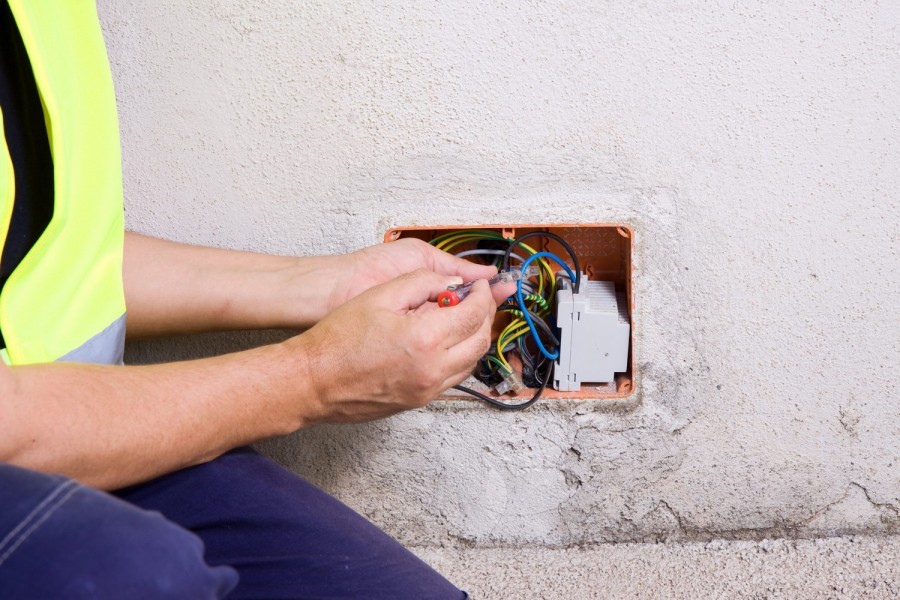

Подключение

Рассмотрим правила установки заземления в помещениях. Для квартирного варианта необходимо понять, где в щитке размещен провод заземления. Для частного дома сначала придется сделать еще контур заземления.

Почти все нынешние розетки и люстры оснащены специальной клеммой заземления, куда защитный кабель подсоединяется. Как обсуждалось ранее, в многоквартирных домах подключаться следует к системе заземления TN-C, где уже существуют трубопроводы с четырехжильными проводниками. Ко всем стоякам подводится «фаза», «нуль» и «земля». В новостройках уже используется система TN-S с пятижильным проводником: 3 фазы, защитный нуль PE и рабочий нуль N.


Подключение в сети TN- S

Перечень действий при заземлении в сети TN- S:

  1. фазный кабель соединяется с «фазой»;
  2. провод нуля с помощью зажима подсоединяется с нулевой шиной;
  1. заземляющий РЕ провод подсоединяется к корпусу электрощита.

Дополнительная информация. Нельзя «сажать» все заземляющие провода на один зажим. Рекомендовано применять для этих целей шину.

Нагрузку на электропроводку желательно разделить следующим образом: приборы освещения, крупная бытовая техника, электропитающая аппаратура – все заземляется отдельно.

Используемую варочную панель следует подключить трехфазно, составные части ванной комнаты из металла (ванная, трубы, экран пола с подогревом и заземляющий проводник розетки) – подсоединить к шине ДСУП в ванной.

Розетки запитываются схемой с тремя проводами. Все проводники РЕ, имеющие механическую защиту, должны быть сечением 2,5 мм2, без наличия таковой – 4 мм2.

Заземление в сети TN-C осуществляется несколькими способами:

  1. На первых этажах многоквартирного дома возможно соорудить свой контур путем вбивания и сваривания металлических прутьев;
  2. На этажах повыше нужно тянуть «землю» от подвала к электрощиту в квартире. Для этого выбирается гибкий заземляющий провод;
  3. Обустройство «земли» в квартирах, используя металлические сетчатые лотки, но сперва необходим расчет сопротивления.


Подключение в сети TN- С

Важно! Бывает, что электрослесари для защитных систем применяют группирование с газопроводом, трубами, батареями в квартире. Такая схема опасна для жизни, так как при возможной токовой утечке под напряжение могут попасть и ваши апартаменты, и соседей по дому

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы — TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема подключения заземления

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

  1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
  2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
  3. Монтаж нулевой шины на дин-рейке.
  4. Проверка расположения шин – они не пересекаются.
  5. Заведение PEN-проводника на расцепитель.
  6. Подключение к расцепителю контура заземления.
  7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
  8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Назначение

По нормативам ПУЭ и ГОСТ (18714-81) в помещениях жилого и производственного назначения должна присутствовать система защитного заземления. Заземлительное устройство подлежит испытанию, после чего составляется акт о его состоянии.

Принцип функционирования заземлительной системы проще всего объяснить на примере, когда повреждается провод фазы и возникает утечка тока. В большинстве случаев электропроводка в жилом доме имеет защиту в виде устройства защитного отключения. Однако УЗО эффективно при наличии дифференциального тока (имеется не всегда или не сразу). Такой ток проявляет себя лишь при соединении проводника с точкой, обладающей другим потенциалом. Так как сопротивление земли отличается большой величиной, срабатывает устройство защитного отключения.

Видео в развитие темы

Источники

  • https://elektrik-sam.ru/jelektroprovodka/3377-kakoj-provod-ispolzovat-dlja-zazemlenija.html
  • http://petrem.ru/kakoy-provod-luchshe-ispolzovat-dlya-zazemleniya/
  • https://www.asutpp.ru/provod-zazemleniya.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-vybrat-sechenie-dlya-provoda-zazemleniya/
  • https://samelectrik.ru/provod-dlya-zazemleniya.html
  • https://yastroyu.ru/obzor/36610-kak-pravilno-vybrat-sechenie-dlya-provoda-zazemleniya.html
  • https://rusenergetics.ru/provoda-i-kabeli/zazemleniya

Таблица 1. Наименьшие сечения защитных и заземляющих проводников

Выбор сечения защитных проводников самого маленького диаметра обеспечит создание одинаковой проводимости. Проводку для них следует выбирать из такого же металла, что и провода фазы. Возможно отклонение в меньшую сторону от представленных нормативов, определяющих минимальное сечение, если применяется для вычислений формула S ≥ I √t / k, а время выхода из рабочего состояния защитной системы будет составлять менее 5 секунд.

Следует помнить, что сечение заземляющего проводника до 1 кв должно быть одинаковым с фазой, если проводка изготовлена из одного материала.

Таблица 2. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле Нормативное сечение заземляющего проводника, закопанного в почву, может увеличиться, если проводимость тока у почвогрунта будет более 100 Ом. Данные нормы можно повысить в 0,01·ρ раз, но не более чем десятикратно.

При соблюдении всех требований к сечению проводки можно создавать правильное заземление для электрооборудования любых видов и назначений.

Сечение фазных проводников, мм2 Фаза для защитной системы должна иметь диаметр провода, при котором при слишком большой силе тока проводка не будет нагреваться. В таблице приведены параметры для разных материалов, из которых делают такое электротехническое оборудование. Соблюдение соотношения размера сечения фазы и силы тока обеспечит безопасное использование мощного электрооборудования.

Что такое заземление?

У заземления есть огромное количество различных функций, кроме эффективной защиты людей от поражения электрическим током. В первую очередь необходимо для себя уяснить, какое из определений данного понятия является наиболее полным.

После этого важно понять, что для большинства людей схемы контуров заземления вообще не знакомы, и они представляют себе штырь из металла, закопанный прямо в земле. При этом от него обязательно идет провод к электрическому щиту.

В действительности под заземляющим устройством понимается не только конструкция из металла, которая на самом деле закапывается обязательно в грунт, но также и провода, которые к ней подключаются.

Соответственно, сегодня принято говорить, что заземление – сложный и многоэтапный процесс, после выполнения которого для людей и различного оборудования будет обеспечена электротехническая защита на максимально возможном уровне.

Если посмотреть фото заземления, то легко заметить, что точкой в сети вполне может выступить место соединения с ЗУ. Причем это может быть как защитный провод, так и часто использующийся сегодня токонесущий проводник.

Электроустановкой специалисты называют сразу всю совокупность используемых аппаратов, различных конструкций, помещений и машин, которые применяются для последующей трансформации, необходимой генерации, а также распределения / передачи электроэнергии.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

  • если питающий фазный провод имеет сечение до 16 мм 2 , толщина заземляющего проводника должна быть аналогичной;
  • при наличии фазных проводов сечением 16÷35 мм 2 , сечение заземляющего проводника – 16 мм 2 ;
  • если сечение фазного провода превышает 35 мм 2 , сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

  1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм 2 , следует использовать заземление 4 мм 2 .
  2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм 2 , следовательно, сечение заземления должно составлять 25 мм 2 и более.

Заземляющий проводник в схемах подключения

Функции заземляющего проводника и заземлителя могут выполняться различными способами, в зависимости от той или иной схемы подключения. Прежде чем их рассматривать, следует выяснить, что такое нейтраль оборудования. По своей сути она является общей точкой, где обмотки электроустановок подключаются по схеме «звезда». В этом случае их начальные выводы соединяются с соответствующими фазными проводниками, а концы объединяются в нейтраль. Получается 4 жилы – три фазы и ноль, длина проводов не играет существенной роли.

Если создать идеальные условия, то в данной точке значение потенциала будет нулевым. Это хорошо видно на схеме в разрезе. Точно таким же потенциалом обладает земля. В связи с этим, нейтральный проводник или трос может быть заземлен шиной или проводом. Для такого подключения стационарный заземлитель оборудуется отдельным местом, в котором присутствуют все необходимые контакты и соединения.

Данная схема представляет собой всем известную систему с глухо заземляемой нейтралью или TN. Для того чтобы выяснить, как она работает, необходимо определить отличия нулевого (N) и защитного проводника (РЕ). Первый из них считается нейтральным, поскольку соединяется с нейтралью, а второй представляет собой кабель заземления, соединенный с корпусом оборудования и землей. За счет этого на корпусе потенциал отсутствует, то есть, он имеет нулевое значение.

Подобные технические условия сделали возможным подключение TN в трех вариантах:

  • Схема TN-S. В этом случае к нейтрали подключаются два проводника – нулевой и провод заземления. Они идут раздельно и нигде не соединяются между собой по всей линии.
  • Схема TN-С. Подключение обоих проводников – заземляющего и нулевого осуществляется в общую точку нейтрали и по всей сети проходят как единый проводник, получивший название PEN.
  • Схема TN-C-S. Совмещает в себе две системы, приведенные выше. В ней изначально используется единый заземлительный проводник – трос, соединенный с нейтралью. Постепенно на определенном участке они разделяются на отдельные проводники и в дальнейшем не пересекаются между собой. В результате, удается выполнить сразу две функции – снизить потенциал корпуса и обеспечить зануление для нормальной работы оборудования.

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

  • Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
  • Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
  • В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Самостоятельное изготовление

После подготовки всех необходимых материалов и выбора подходящего места для обустройства заземления можно переходить к непосредственным операциям по сборке заземляющего контура. На подготовительной стадии нарезаются трубные или другие профильные отрезки, размер которых выбирается на 20-30 см больше расчётного (это нужно для компенсации изгиба вершины заготовки при её вбивании в землю).

Одновременно с подготовкой точечных штыревых заземлителей начинается этап земляных работ, состоящих в подготовке канавок со скошенными краями (для лучшего удерживания грунта от осыпания).

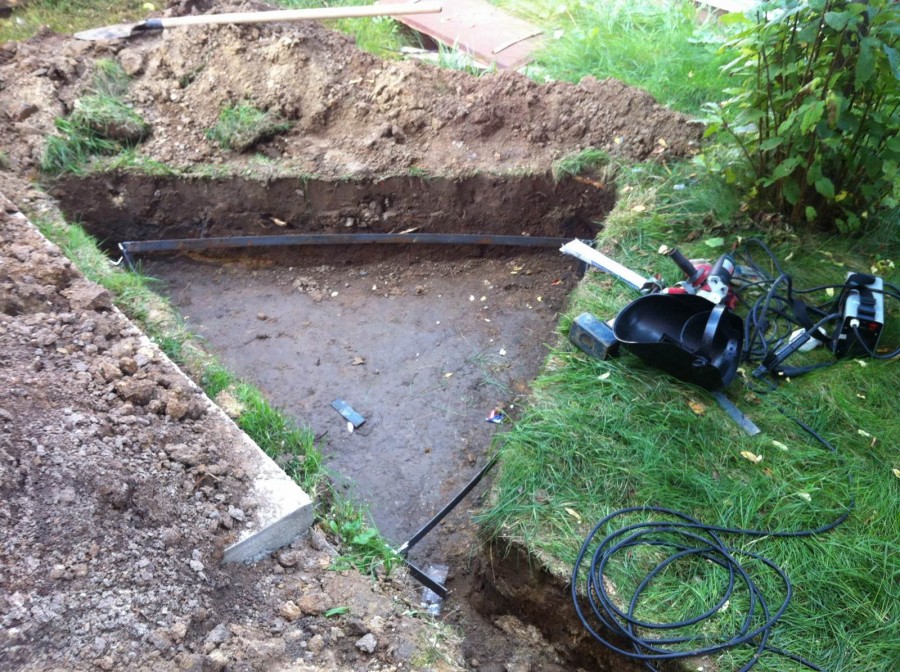

Порядок производимых при земляных работах операций выглядит следующим образом:

  • Сначала подготавливается (расчищается) площадка под будущий контур заземления и делается его разметка;
  • Затем по уже нанесённой разметке выкапываются канавки глубиной 70-80 см и шириной порядка 50 см (глубина выбирается из соображения минимальной коррозии металлосвязей);

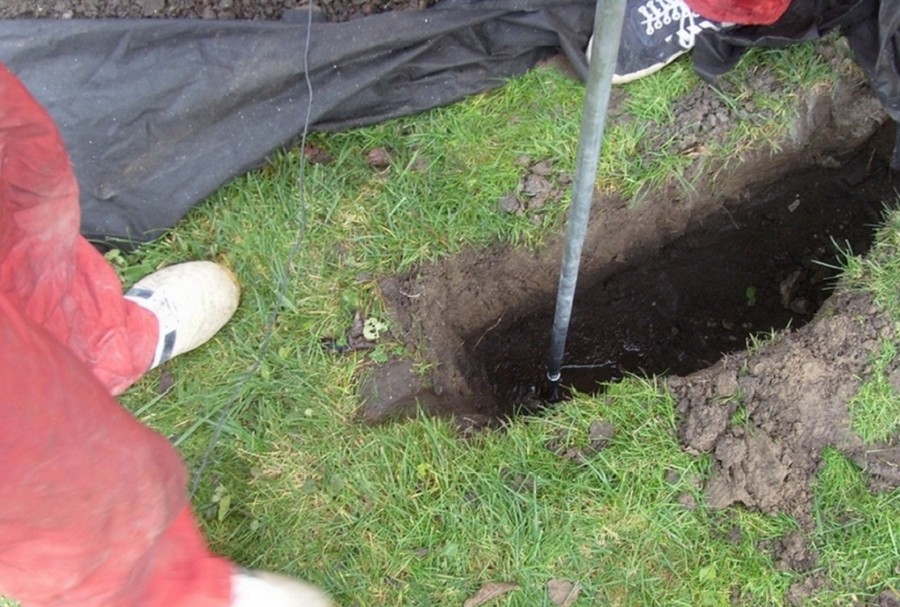

  • После этого нарезанные по длине штыри забиваются в намеченных точках так, чтобы над поверхностью выступало около 20 см (смотрите фото ниже);

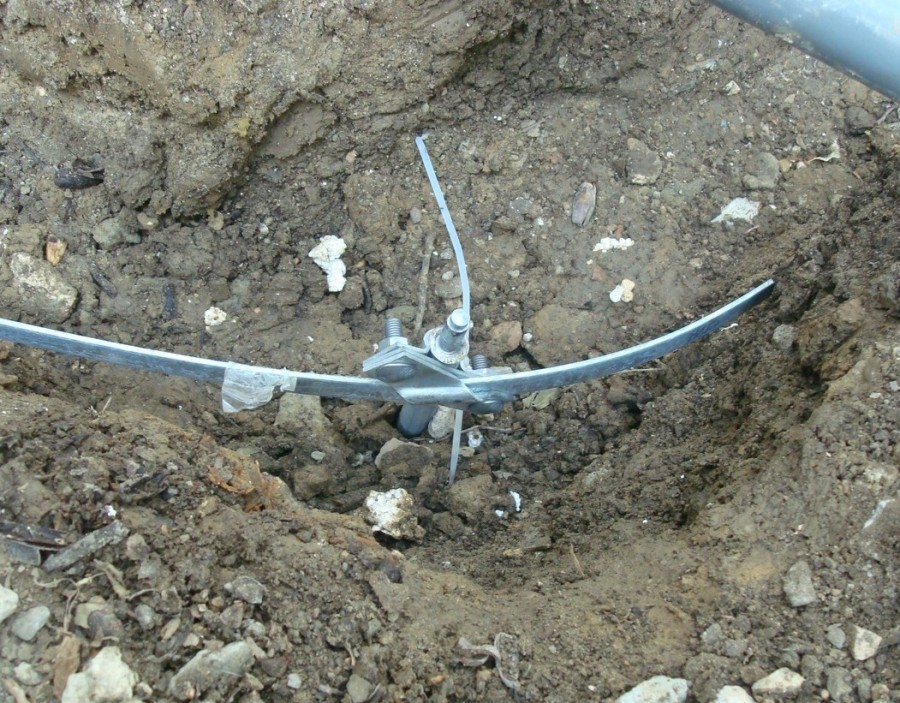

Обустройство заземляющего контура

  • По завершении монтажа всех вертикальных элементов верхние их части срезаются, а контактные площадки тщательно зачищаются, после чего к ним привариваются металлосвязи;
  • После того, как все сварочные швы остынут, они зачищаются болгаркой со шлифовальным диском, а затем окрашиваются специальной защитной краской на основе гудрона;

Обратите внимание! Покраске подвергаются лишь места образования сварных сочленений, наиболее подверженные коррозии

  • Далее от ближайшей к жилому строению точки КЗ прокапывают канавку на ту же глубину, что была вырыта под металлосвязи (её ширина может быть чуть меньше, поскольку соединительная полоса делается цельной, не требующей проведения сварных работ);
  • Затем в подготовленную траншею укладывается полоса металла с типоразмером не менее 25х4 мм, которая впоследствии приваривается к штырю или перемычке (металлосвязи);
  • На заключительной стадии работ у самой стены дома уже проложенная металлическая полоса поднимается на высоту порядка 200 мм, где к ней на болт или сварку подсоединяется шина (провод), идущая на ГЗШ распределительного щитка (фото ниже).

Ввод заземления в дом

Для подключения готового заземления в действующую цепь электроснабжения потребуется ознакомиться с существующими схемами организации заземления.

Ввод в дом

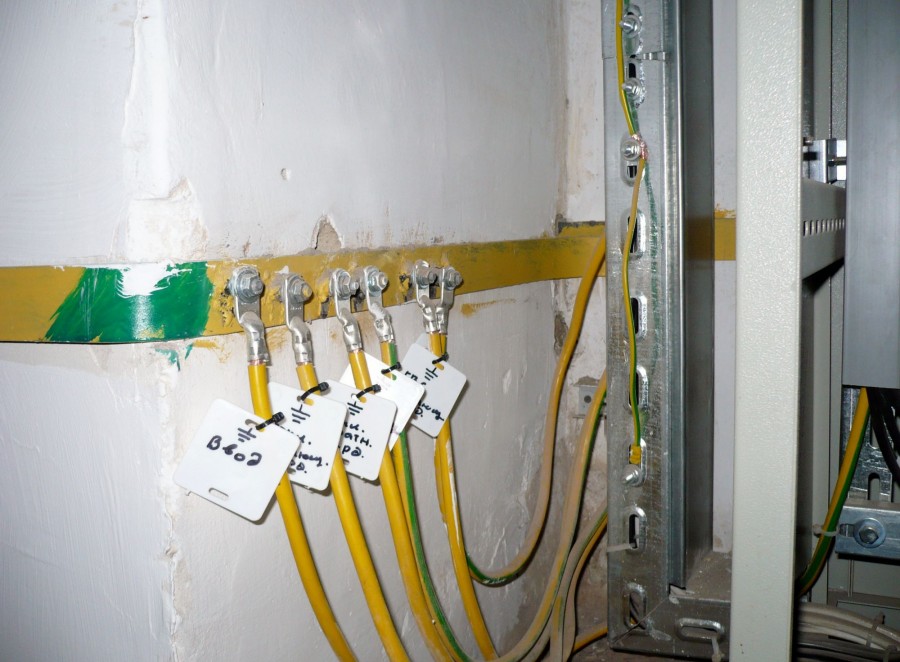

На шину заземления распределительной системы контур заводится с помощью стальной полосы с типоразмером 24х4 мм или же медной и гибкой проволоки сечением 10 мм². В отдельных случаях, специально оговариваемых в ПУЭ, для этого допускается применять алюминиевый провод сечением 16 мм² (смотрите рисунок ниже).

Схема заведения заземления в щиток

При возможности выбора между предложенными выше вариантами предпочтение отдаётся медному проводу, имеющему наиболее подходящие для выполнения поставленной задачи характеристики.

В заключительной части обзора обратим внимание пользователей на то, что сделать заземляющий контур своими руками не очень просто, поскольку при проведении этих работ необходимо строгое соблюдение требований ПУЭ. Для тех, кто полностью не уверен в своих силах, всегда имеется «запасной» выход – пригласить представителей организации, специализирующейся на изготовлении заземлений

1.7.122

Использование открытых и сторонних проводящих
частей в качестве PE-проводников
допускается, если они отвечают требованиям настоящей главы к проводимости и
непрерывности электрической цепи.

Сторонние проводящие части могут быть использованы в
качестве PE-проводников,
если они, кроме того, одновременно отвечают следующим требованиям:

1) непрерывность электрической цепи обеспечивается либо их
конструкцией, либо соответствующими соединениями, защищенными от механических,
химических и других повреждений;

2) их демонтаж невозможен, если не предусмотрены меры по
сохранению непрерывности цепи и ее проводимости.

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Если нейтральный провод объединен с защитным проводником, он образует систему TN-C, если проводиться отдельно − систему TN-S, в случае, когда объединен на подстанции с защитным проводником, а при входе в здание разделяется на два проводника – защитный PE и функциональный N, образуется система TN-C-S. Еще одним видом является система, при которой нейтральный проводник заземляется на подстанции и к потребителю трехфазный ток поступает по четырем проводам, одним из которых является ноль N. Это − система TT.

Применение системы TN-C

Система TN-C широко использовалась ранее при так называемой двухпроводной сети. В этом случае в розетках отсутствовал заземленный контакт. В сетях, сконструированных по этой системе, заземлялся нулевой провод, но при обрыве его, все приборы оставались под напряжением. Это вынуждало заземлять корпуса каждого отдельного электроприбора. В современных строящихся зданиях эта система не проектируется. Используется только в старых зданиях.

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Для устранения недостатка системы TN-S была создана TN-C-S. Она предусматривает один проводник PEN, который представляет собой общий провод, заземленный по всей длине от источника питания до ввода в здание, а перед вводом разделяется на нейтраль N и защитный проводник PE. Эта система тоже имеет весомый недостаток. При повреждении проводника PEN на протяжении участка от подстанции до здания, все подключенные внутри здания приборы остаются под опасным напряжением. Для этой системы ПУЭ (Правила устройства электроустановок) требуют проведения мероприятий по устройству дополнительной защиты проводника PEN от механических повреждений.

Тип заземления ТТ

Система ТТ используется для подачи электричества за городом и в сельской местности по линиям электропередач, устанавливаемым на опорах. Подключение электроустановок по этой системе разрешается лишь в том случае, если невозможно обеспечить все условия электробезопасности в системе TN и избежать при этом неоправданных материальных затрат. При контакте с электроприборами защита от тока должна осуществляться путем отключения питания в цепи. Для этого правилами предписываются специальные изделия – устройства защитного отключения – УЗО.

Особенности монтажных операций

Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года. Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.

Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.

Классификация систем заземления

Различают следующие системы заземления:

  • Система ТN (которая в свою очередь разделяется на подвиды TN-C, TN-S, TN-C-S)
  • Система TT
  • Система IT

Буквы в названиях систем взяты из латиницы и расшифровываются так: Т – (от terre) земля N – (от neuter) нейтраль C – (от combine) объединять S – (от separate) разделять I – (от isole) изолированный По буквам в названиях систем заземления можно узнать, как устроен и заземлен источник питания, а также принцип заземления потребителя.

Система ТN

Это наиболее известная и востребованная система заземления. Основным ее отличием является наличие «глухозаземленной» нейтрали источника питания. Т.е. нулевой провод питающей подстанции напрямую соединен с землей. TN-C – подвид системы заземления, которая характеризуется объединенным заземляющим и нейтральным нулевым проводником. Т.е. они идут одним проводом от питающего трансформатора до потребителя. Отсутствие отдельного РЕ (защитного нулевого) проводника в данной системе однозначно является недостатком. Система TN-C широко использовалась в советских зданиях и непригодна для современных новостроек, т.к. в ней отсутствует возможность выравнивания потенциалов в ванной комнате. TN-S – система, в которой защитный проводник системы уравнивания потенциалов и рабочий нулевые проводники идут раздельными проводами от источника питания до электроустановки. Эта система только обретает широкое применение при подключении зданий к электроснабжению. Является наиболее безопасной. К недостаткам можно отнести ее дороговизну, т.к. требуется монтаж дополнительного проводника. TN-C-S – система, в которой нулевой защитный проводник и нейтральный рабочий идут совмещенным проводом, а разделяются на входе в распределительный щит. По требованиям Правил Устройства Электроустановок для этой системы необходимо дополнительное заземление.

Система TT

Это система, в которой питающая подстанция и электроустановка потребителя имеют различные, независимые друг от друга заземлители. Областью применения системы ТТ являются мобильные объекты, имеющие электроустановки потребителей. К ним относят передвижные контейнеры, ларьки, вагончики и т.д. В большинстве случаев для потребителя в системе ТТ применяется модульно-штыревое заземление.

Система IT

Система, в которой источник питания разделен с землей через воздушное пространство или соединен через большое сопротивление, т.е. изолирован. Нейтраль в этой системе соединена с землей через сопротивление большой величины. Система IT используется в лабораториях и медицинских учреждениях, в которых функционирует высокоточное и чувствительное оборудование.

Заземление линий электропередач на столбах

Переносное заземление, предназначенное для ЛЭП, отличается от «наземных» вариантов наличием длинных изолированных штанг. Кроме того, на рабочих концах установлены не винтовые зажимы, а захватные крюки с фиксаторами.

Поскольку такие работы, проводятся как правило в поле, где нет штатного защитного заземления, применяются переносные заземлители. Они обычно входят в комплект.

Учитывая отсутствие винтовых зажимов, и, как следствие, менее надежный контакт с токонесущим проводом, устанавливаются дублирующие заземления: по 2–3 комплекта на один высоковольтный провод.

Монтаж производится с земли: то есть оператор стоит на грунте, а не устанавливает заземление со столба.

Штанговые переносные заземления для ЛЭП выполняются однофазными. Для соединения заземленных проводов между собой, линии соединяются на грунте, в точке соединения с переносным заземлителем.

Причины популярности проволочных лотков

В первую очередь, эти лотки отличаются более доступной стоимостью. К преимуществам данных конструкций также нужно отнести и низкую стоимость их установки. Если не касаться материальной составляющей, то преимуществом данного типа лотка также является высокий уровень электромагнитной совместимости. Еще один безусловный плюс – обеспечение качественного охлаждения кабелей. Среди других причин актуальности проволочных лотков следует отметить:

  • отсутствие нужды в применении дополнительных дорогих аксессуаров;
  • отсутствие пыли на поверхности лотков;
  • высокий уровень нагрузочной способности.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки

Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая

Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 — +50 градусов Цельсия, очень гибкий материал.
ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

1.7.126

Наименьшие площади поперечного сечения защитных
проводников должны соответствовать табл.1.7.5.

Таблица 1.7.5 Наименьшие сечения защитных проводников

Сечение
фазных проводников, мм

Наименьшее сечение защитных проводников, мм

16

S

1635

16

35

S/2

Площади сечений приведены для случая, когда защитные
проводники изготовлены из того же материала, что и фазные проводники. Сечения
защитных проводников из других материалов должны быть эквивалентны по
проводимости приведенным.

Допускается, при необходимости, принимать сечение защитного
проводника менее требуемых, если оно рассчитано по формуле (только для времени
отключения 5
с):

,

где S — площадь поперечного сечения защитного
проводника, мм;

 — ток короткого замыкания, обеспечивающий время отключения
поврежденной цепи защитным аппаратом в соответствии с табл.1.7.1 и 1.7.2 или за
время не более 5 с в соответствии с 1.7.79, А;

 — время срабатывания защитного аппарата, с;

 — коэффициент, значение которого зависит от материала
защитного проводника, его изоляции, начальной и конечной температур. Значение  для защитных проводников
в различных условиях приведены в табл.1.7.6-1.7.9.

Требования к переносным заземлениям

Переносные заземления должны соответствовать совсем другим требованиям, поскольку применяются к передвижным механизмам для обеспечения безопасных условий эксплуатации и работы.

Основные правила их использования выглядят следующим образом:

  1. Данный тип проводников не оснащается изоляцией. Это необходимо, чтобы можно было легко обнаружить возможные механические повреждения или убедиться в их полной целостности. К устройствам контур заземления прикрепляется при помощи струбцины. Ее присоединение к заземлителю производится с использованием сварки.
  2. Материал для проводника — медь. Такая продукция должна быть многожильной, а ее отдельные проводки — содержать не более пяти процентов брака.
  3. Сечение данных заземлений должно быть не менее 16 квадратных мм, если применяется для механизмов с напряжением меньше 1000 В, и не менее 25 квадратных миллиметров, если больше.

Какого цвета провод заземления

Цветовая окраска проводов изоляции делает проще и быстрее процесс монтажа защитного заземления. В сетях однофазного и трехфазного тока провода окрашиваются для того чтобы установить их название и принадлежность. Расцветка изоляции играет огромную роль во время производства электромонтажных работ.


Определение провода заземления по цвету

В производственных электрооборудованиях соблюдают более строгую маркировку, так как неправильные цветовые обозначения могут привести к тяжким последствиям и поломке дорогостоящего электрооборудования.

Провода в электролинии имеют различные предназначения

Для правильности соединения электроприборов данные назначения необходимо принимать во внимание. Фактически ошибиться невозможно, так как каждый провод имеет свой собственный цвет

При подсоединении электроприборов необходимо пользоваться основным правилом: «при соединении проводов не менять их цвет».

В трехжильном кабеле бытовой электропроводки в соответствии с правилами ПУЭ 1.1.29:

  • L фазный провод – красного или коричневого цвета;
  • N нейтральный – синего цвета;
  • PE заземляющий проводник – желто-зеленого цвета.

Во всех электроустановках проводники заземления обладают обозначением «PE». Они имеют цветовую окраску в виде продольных или поперечных полос зеленого и желтого цвета. Для правильного соединения необходимо придерживаться цветовой гамме проводов: синий присоединять к синему, красный к красному и так далее.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
