Заземление и зануление электроустановок, разновидности (tn-c,tn-s,tn-c-s,tt,ti), достоинства и недостатки

Взаимозаменяемость защитных систем

Можно ли установить зануление вместо заземления? На этот вопрос любой специалист ответит «да», но только в промышленном здании.

В жилом помещении применять такую схему защиты следует в очень редких случаях, и только в нежилых помещениях. Это обусловлено, в первую очередь, с неравномерной нагрузкой на провод фазы и нейтрали.

При работе, на провода каждой фазы поступает одинаковая нагрузка, но по нейтрали общей цепи проходит достаточно малый ток. Каждому известно, что нельзя касаться фазы, но можно выполнять работу с нолем под нагрузкой.

При этом, сечение нулевого провода меньше провода фазы. При долгом использовании он окисляется на скрутках, нарушается слой изоляции при нагреве, в худшем случае он просто отгорит. При этом, напряжение фазы подходит к щитовой, затем, через провод ноля идет к потребителю. Корпуса приборов находятся под напряжением, повышается возможность поражения человека током.

Как советуют некоторые умельцы в Интернете, можно подвести к каждому бытовому прибору провода системы зануления, но это повлечет за собой значительные траты на проводку и последующий ремонт. Поэтому занулять источники в жилых помещениях нельзя.

Лучше в электрощите установить устройство защитного отключения и спокойно пользоваться бытовыми приборами. Каждое защитное устройство выполняет свое предназначение, при правильном расчете, монтаже и его использовании.

Зануление и его особенности

Ответить на вопрос, что такое защитное зануление, довольно просто, но необходимо знать чем оно отличается от заземления электрооборудования. Точное понимание этих различий позволит избежать многих ошибок при монтаже бытовой техники, различных приборов, станков и другого оборудования, работающего на электрической энергии. Защитное зануление — это подключение металлических корпусов и других деталей промышленного оборудования и различной бытовой техники, которые в рабочем состоянии не должны находиться под сетевым напряжением, к нейтральному (нулевому) проводу системы подачи электроэнергии. Этот провод в какой-то точке должен быть наглухо заземлен.

Для чего необходимо занулять некоторые типы бытового и промышленного оборудования? Все очень просто! Главной целью зануления является обеспечение защиты человека от поражения электрическим током в случае КЗ (короткого замыкания) фазы сети на корпус и другие токопроводящие части электрооборудования.

Требования, контроль, проверка

При обустройстве и эксплуатации систем заземления организации контроля их состояния уделяется повышенной внимание. Перед проведением этих мероприятий в первую очередь необходимо ознакомиться с содержанием терминов, используемых для описания процедур

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

  1. надежность контактов в местах сочленения элементов ЗУ;
  2. отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
  3. состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать нескольких единиц Ома.

Согласно требованиям ПУЭ действующие ЗУ должны проверяться не реже чем один раз в полгода (визуальный осмотр). Та же процедура, сопровождающаяся выборочным вскрытием земляного покрова в подозрительных местах, проводится не реже одного раза за 12 лет. При организации контроля исправности и надежности функционирования систем ЗУ также исходят из рекомендаций ПУЭ, определяющих какие напряжения не требуется применять при проверке сопротивления контура, а какие – можно.

Кроме того, типовые методики проводимых периодически контрольных обследований предполагают обязательное измерение сопротивления электрического контура, называемого «петлей фаза-нуль». Эта искусственно создаваемая система формируется путем замыкания отдельно взятого фазного провода на металлический корпус подключенной к действующей сети электроустановки.

По сути, такая петля образуется между фазной шиной и заземленным нулем, что и стало поводом для присвоения ей такого названия. Знание этого параметра позволяет точнее контролировать цепи заземления с целью обеспечения требуемой эффективности защиты (стекания аварийного тока в грунт). От величины сопротивления этого контура зависит безопасность обслуживающего персонала и работающих с бытовыми приборами людей.

Опасность зануления в квартире

Скачки напряжения опасны как для людей, так и для бытовой техники в квартирах. В многоквартирных домах одной из квартир достанется низкое напряжение, а другой — высокое. Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током.

Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный. В электрощитах эти жилы далеко не всегда обозначены определенным цветом. Если замена произойдет, электрическое оборудование окажется под напряжением.

По нормативам Правил установки электроустановок на бытовом уровне зануление не разрешается для использования в бытовых целях именно по причине его небезопасности. Зануление эффективно только для защиты больших объектов производственного назначения. Однако, несмотря на запрет, некоторые люди решаются на установку зануления в собственном жилье. Происходит это либо по причине отсутствия иных методов решения проблемы, либо из-за недостаточности знаний по данному предмету.

Зануление в квартире технически осуществимо, но эффективность такой защиты непредсказуема, как и возможные негативные последствия. Далее рассмотрим ряд ситуаций, которые возникают при наличии зануления квартире.

Зануление в розетках

В некоторых случаях защиту электроприборов предлагают выполнить путем перемычки клеммы розеточного рабочего нуля на защитный контакт. Такие действия противоречат пункту 1.7.132 ПУЭ, поскольку предполагают задействование нулевого провода двухпроводной электросети в качестве как рабочего, так и защитного нуля одновременно.

На вводе в жилое помещение чаще всего расположено устройство, предназначенное для коммутации фазы и нуля (двухполюсный прибор или так называемый пакетник). Коммутация нуля, используемого как защитный проводник, не допускается. Иными словами, запрещено использовать в качестве защиты проводник, электроцепь которого включает коммутационный аппарат.

Опасность защиты с применением перемычки в розетке состоит в том, что корпуса электроустановок в случае повреждения нуля (независимо от участка) попадают под фазное напряжение. Если нулевой проводник обрывается, электроприемник перестает функционировать. В этом случае провод кажется обесточенным, что провоцирует на необдуманные действия со всеми вытекающими последствиями.

Перепутаны местами фаза и ноль

При проведении электромонтажных работ в двухпроводном стояке своими руками существует немалая вероятность путаницы между нулем и фазой.

Отгорание нуля

Обрыв нуля (отгорание нуля) часто случается в зданиях с плохой проводкой. Чаще всего проводка в таких домах проектировалась, исходя из 2 киловатт на единицу жилья. На сегодняшний день электропроводка в домах старого типа не только износилась физически, но и не способна удовлетворить возросшее количество бытовой техники.

При обрыве нуля дисбаланс возникает на трансформаторной подстанции, от которой питается многоквартирное здание. Перекос возможен в общем электрическом щите здания или в этажном щитке дома. Следствием этого станет беспорядочное понижение напряжения в одних квартирах и повышение — в других.

Низкое напряжение губительно для некоторых видов электробытовой техники, в том числе кондиционеров, холодильников, вытяжек и прочих аппаратов, оснащенных электрическими двигателями. Высокое напряжение представляет опасность для всех видов электроустановок.

Современная трехфазная система

На современном этапе развития энергетики самой выгодной и простой системой передачи энергии на дальние расстояния является система трёхфазного переменного тока. Удивительную простоту и гениальность этого изобретения сложно даже осознать. По сравнению с системой, базирующейся на генераторах постоянного тока, трехфазная система имеет огромные плюсы, а именно:

• Простота преобразования электрической мощности. С помощью трёхфазных трансформаторов можно получить любой вольтаж.

• Простота получения однофазного и двухфазного напряжения из трехфазного. Однофазный ток получается путем ответвления одного фазного провода и ноля. Двухфазный ток получают путем подключения трансформатора Скотта.

• Простота передачи энергии на дальние расстояния, достигаемая за счет использования повышающих трансформаторов переменного тока.

• Постоянный ток, к сожалению, полностью непригоден в тех случаях, когда речь идет о передачи электрической энергии на дальние расстояния с минимальными потерями в проводах. Серьезный нагрев проводов вкупе с трудностью и неэффективностью преобразования навсегда закрыли дорогу постоянному току в мир большой электроэнергетики.

Как рассчитать систему заземляющих элементов

Знакомство с порядком расчета заземления следует начать с выяснения того, какую величину принимать за определяющий показатель и для какой цели применяется сама процедура. Этим параметром является сопротивление защитного контура, зависящее от таких технических показателей, как:

  • Габариты и форма заземляющей системы.
  • Глубина ее погружения в землю.
  • Состояние грунта в данной местности.

Известно, что контур искусственного заземления состоит из комплекта вертикальных и горизонтальных металлических элементов и медной соединяющей их шины. С целью обеспечения минимального сопротивления стеканию тока в землю необходимо:

  1. использовать заземляющие системы с большой площадью контакта с грунтом (при необходимости – увеличить количество вертикальных штырей и их шаг);
  2. постоянно следить за состоянием почвы в месте расположения устройства и уметь определять удельное сопротивление грунта;
  3. контролировать надежность сварных соединений.

Для оценки реальных показателей эффективности ЗУ необходимо ознакомиться с существующими методиками измерения проводимости заземляющей системы.

Схема работы

Как было сказано выше, зануление основано на провоцировании короткого замыкания после попадания фазы на металлический корпус электроустановки, соединенной с нулем. Так как сила тока возрастает, подключается защитный механизм, отключающий электропитание.

По нормативам Правил установки электроустановок в случае нарушения целостности линии она должна отключаться автоматически. Регламентируется время на отключение — 0,4 секунды (для сетей 380/220В). Для отключения используются специальные проводники. Например, в случае однофазной проводки задействуется третья жила кабеля.

Для правильного зануления важно, чтобы петля фазы-нуля характеризовалась невысоким сопротивлением. Так обеспечивается срабатывание защиты за нужный промежуток времени

Организация зануления требует высокой квалификации, поэтому такие работы должны выполнять только квалифицированные электрики.

Заземление

Начнем с разбора каждой системы по отдельности.

Так, заземление – это преднамеренное соединение электрической сети, прибора или оборудования со специальной конструкцией, закопанной в землю посредством нулевого проводника.

По сути, это единая система, соединяющая между собой токопроводящие элементы приборов и оборудования (к примеру, их корпусы), подсоединенные к ним провода, и штыри, закопанные в землю (контур).

Благодаря высокому сопротивлению контура при касании фазного провода на корпус в случае пробоя, большая часть напряжения уходит в землю, и хоть потенциал все же будет оставаться на корпусе, но его значение будет значительно сниженным и неопасным для человека.

Международный стандарт, разработанный МЭК, включает в себя несколько систем заземления, различия между которыми сводится к разным видам заземления источника питания (генератора или трансформаторной подстанции), и заземления открытых участков сети, приборов.

В стандарт входит три системы – TN, TT и IT.

Первая буква индекса указывает на тип заземления источника (T – «земля), получается, что в первых двух системах трансформаторная подстанция подключается к заземляющему контуру.

Что касается третьей (IT), то у нее источник питания заизолирован, либо же подключен к прибору, обеспечивающему высокое сопротивление (I – изоляция).

Вторая буква индекса указывает на тип заземления открытых участков сети. В системе TN (N — нейтраль) эти участки соединены с нейтральным проводником источника, подключенного к заземляющему контуру (глухое заземление нейтрали).

Для соединения оборудования и приборов используются рабочий (N) и защитный (PE) нулевые проводники.

Что касается двух других систем – TT и IT, то второй буквенный индекс указывает на то, что открытые участки сети, оборудование и приборы заземляются своим отдельным контуром.

Как правильно скручивать провода

В свою очередь система TN делится на подсистемы, их три – TN-C, TN-S, TN-C-S.

Различия между ними сводятся к использованию разных защитных проводников, которыми потребители соединяются с нейтралью источника.

В подсистеме TN-C используется объединенный проводник (PEN), совмещающий в себе и рабочий, и защитный «нуль». Эта подсистема является уже устаревшей, поэтому при укладке новых электросетей она не используется.

Подсистема TN-S отличается тем, что у нее рабочий и защитный «нули» — это разные проводники. То есть, к нейтрали подключается N-проводник, а к заземляющему контуру – PE-проводник, хоть они совмещены на источнике питания.

Третья подсистема – TN-C-S является промежуточным звеном между первыми двумя подсистемами. У нее от нейтрали отходит PEN-проводник, то есть нулевые проводники объединены, но на определенном участке сети они разделяются и к потребителям подходит отдельно рабочий и защитный «нули». После разделения защитный «нуль» дополнительно заземляется.

Более подробно о системах заземления, их достоинствах и недостатках можно почитать здесь https://elektrikexpert.ru/sistemy-zazemlenij.html.

Требования, выдвигаемые заземлению достаточно серьезные. Ведь оно должно обеспечить отвод опасного напряжения с прибора или оборудования в случае пробоя.

Заземление в обязательном порядке делается для сетей, в которых напряжение выше 42 В переменного тока или 110 В – постоянного тока.

Поэтому при проектировании должны правильно подбираться части сети и оборудования, которые подлежат обязательному заземлению, осуществляться контроль за тем, чтобы заземляющая цепь нигде не прерывалась.

Серьезно подходят и к выбору проводников, их сечение должно обеспечивать соответствующую пропускную способность.

Все требования, которые выдвигаются системам заземления прописаны в ПУЭ (Правила устройства электроустановок).

Здесь можно подробнее узнать, как сделать заземление в частном доме.

Как выполняется зануление электрооборудования

Далее расскажем о том, откуда защитное зануление попадает в наш дом, и рассмотрим его путь от трансформаторной подстанции и безопасно ли выполнять зануление в квартире. Начинается такое зануление с глухозаземлённой нейтрали – соединенной с заземляющим устройством нейтрали силового трансформатора.

Нейтраль вместе с трехфазной линией сначала попадает во вводной шкаф. Оттуда же она распределяется по находящимся на этажах электрическим щиткам.

От нее берется рабочий ноль, образующий вместе с фазой привычное для нас фазное напряжение. Название «рабочий ноль» связано с тем, что он используется для работы электроустановок или электроприборов.

Взятым с электрощитка защитным отдельным нулем, имеющим электрическое соединение с глухозаземлённой нейтралью, и образуется защитное зануление. Необходимо обязательно знать, что в цепи защитных зануляющих проводников никаких коммутационных аппаратов (автоматов, рубильников и т.п.), а также предохранителей быть не должно.

Дополнительные элементы

Как в случае с заземлением, так и при занулении для реализации защитных функций должны применяться дополнительные проводники (медные провода), обеспечивающие надёжное соединение с ЗУ или с нулёвым контактом, соответственно.

Защитное заземление

В первом случае этот проводник протягивается от защищаемой точки до контакта заземлителя и выполняется в виде медной оплётки. В ситуации с занулением такой же медный проводник прокладывается по скрытым местам помещений и других строений до распределительного шкафа, где его конец фиксируется на главной заземляющей шине (ГЗШ). Сюда же заводится нулевой рабочий проводник, входящий в состав подводящего электроэнергию силового кабеля.

Важно! Согласно требованиям организации зануления (смотрите ПУЭ), использование для крепления этих двух проводников одного болта или клеммного контакта недопустимо, что объясняется различными режимами их работы. В завершении сравнения двух методов защиты объектов от поражения электрическим током необходимо отметить следующее

Оба эти способа (как зануление, так и заземление), по сути, выполняют одну и ту же функцию, состоящую в снижении опасного потенциала до приемлемого уровня. Занули вы какую-то точку оборудования или защити её с помощью ЗУ, эффект будет примерно один и тот же

В завершении сравнения двух методов защиты объектов от поражения электрическим током необходимо отметить следующее. Оба эти способа (как зануление, так и заземление), по сути, выполняют одну и ту же функцию, состоящую в снижении опасного потенциала до приемлемого уровня. Занули вы какую-то точку оборудования или защити её с помощью ЗУ, эффект будет примерно один и тот же.

С какой целью необходимо произвести расчет защитного заземления

Расчет заземления производится для того, чтобы определить число металлических элементов, их рабочие характеристики, а также необходимый метраж полосы, которая их соединяет, для качественного производства заземляющего контура.

Пример расчета заземления

Сопротивление растекания тока одного вертикального металлического элемента определяется по формуле:

где – ρэкв — эквивалентное удельное сопротивление почвы, Ом•м; L – длина стержня, м; d – его диаметр, м; Т – интервал от поверхности почвы до середины металлического элемента контура, м. Когда необходимо установить заземляющий контур в неоднородный грунт (двухслойный), равнозначное удельное сопротивление почвы вычисляется по формуле:

где – Ψ — сезонный климатический коэффициент; ρ1, ρ2 – удельное сопротивления верхнего и нижнего слоя почвы соответственно, Ом•м (таблица 1); Н – толщина верхнего слоя почвы, м; t — заглубление вертикального металлического элемента заземляющей конструкции (наименьшая глубина траншеи) t = 0.7 м.

Сведения о допустимых значениях сопротивления заземляющей конструкции в электрических узлах (агрегатов) до и выше 1000 Вольт

Наибольшие допустимые значения Rз, Ом Характеристика электрических узлов (агрегатов)
Rз < 0,5 Для электрических агрегатов рабочими характеристиками выше 1000 Вольт и расчётным током замыкания на грунт Iз < 500А
Rз = 250 / Iз < 10 Для электрических устройств рабочими характеристиками выше 1000 Вольт и расчётным током замыкания на грунт Iз < 500А
Rз = 125 / Iз < 10 При условии, что заземляющая конструкция является общим для злектрических агрегатов рабочим напряжением до и выше 1000 Вольт и расчётном токе замыкания на грунт Iз < 500
Rз < 2 В электрических устройствах рабочими характеристиками 660/380 Вольт
Rз < 4 В электрических агрегатах рабочими характеристиками 380/220 Вольт
Rз < 8 В электрических агрегатах рабочими характеристиками 220/127 Вольт

Схемы защитного зануления

Существует несколько схем, по которым выполняется защитное зануление.

Достаточно простая система, по которой выполняется защитное зануление. В ней нулевой проводник N и защитный проводник PE по всей длине объединены в один общий проводник PEN. Для реализации защитного зануления по системе TN-C необходимо соблюдать очень высокие требования к системе уравнивания потенциалов, а также к размеру поперечного сечения совмещённого PEN-проводника.

Зануление по системе TN-C применяется в трёхфазных электрических сетях, а в однофазных сетях такое зануление категорически запрещено.

Данная система представляет собой соединённые N и PE проводники в части сети, начиная от электрического источника питания. По данной системе допускается зануление электрооборудования в однофазных сетях.

Область применения защитного зануления

Защитное зануление применяется в однофазных и трёхфазных сетях переменного тока до 1кВ. Сеть должна быть с глухозаземлённой нейтралью.

Проверка эффективности защитного зануления

Суть защитного зануления заключается в том, чтобы в случае короткого замыкания фазы на корпус электрооборудования произошло автоматическое отключение повреждённого участка цепи. Для того чтобы проверить на сколько эффективно выполнено защитное зануление, необходимо измерить сопротивление петли фаза-ноль в самой удалённой от источника питания точке. Это позволит определить, сработает ли аппарат защиты в случае однофазного к.з. на корпус.

Сопротивление петли фаза-ноль измеряется при помощи специальных измерительных приборов. Приборы для измерения петли фаза-ноль имеют два щупа. При измерении один щуп подключается к действующей фазе, а второй – к занулённой части электрооборудования.

В результате замера выясняется значение сопротивления петли фаза-ноль. Зная величину измеренного сопротивления и значение питающего напряжения, по формуле закона Ома для участка цепи можно рассчитать ток однофазного короткого замыкания, расчётное значение которого должно быть больше (или равно) тока срабатывания защитного устройства.

Допустим, для защиты цепи от токовых перегрузок и от коротких замыканий установлен автоматический выключатель, ток мгновенного срабатывания которого равен 100А. Измеренное значение сопротивления петли фаза-ноль равно 2 Ом, фазное напряжение в сети равно стандартному значению 220В.

Рассчитываем значение тока однофазного короткого замыкания. По закону Ома I = U/R = 220В/2Ом = 110А.

Т.к. расчётный ток к.з. больше чем ток мгновенного срабатывания (отсечки) автоматического выключателя, то защитное зануление будет эффективным. Если бы расчетный ток к.з. получился меньше тока мгновенного срабатывания автомата, то для эффективности защитного зануления пришлось бы или менять автоматический выключатель на устройство с меньшим током срабатывания, или искать решение по уменьшению сопротивления петли фаза-ноль.

Очень часто в расчётах ток срабатывания автоматического выключателя умножается на так называемый коэффициент надёжности Кн или коэффициент запаса. Дело в том, что отсечка автомата не всегда соответствует указанному значению, т.е. может быть некоторая погрешность, для этого и вводится в расчёты указанный коэффициент. Для старых автоматов Кн может равняться, например, 1,25 или 1,4. Для новых современных автоматов он может быть равен 1,1. Это связано с тем, что новые аппараты защиты работают более точно.

Можно ли в старом фонде сделать заземление?

Старый фонд очень редко подвергается реконструкции. Для того чтобы перевести с системы TN-C, т.е. двухпроводная система (фаза и ноль), на такие эффективные системы как TN-C-S и TN-S, в которых предусмотрен защитный проводник РЕ (земля), своими силами практически не возможно. Модернизацией в основном занимается специализированная электротехническая компания.

В системе TN-C нет защитного проводника (земли). Никто не станет тянуть из своей квартиры отдельный заземляющий провод для того, чтобы сделать заземление, к примеру, в подвале. Хотя, некоторые решаются обеспечить себя заземлением, если квартира расположена на первом этаже. Но большинству населения такой маневр осуществить не представляется возможным.

Прежде чем подключить защитный проводник РЕ (земля) из квартиры, нужно определить, какие есть возможности.Определите наличие заземления в щитовой, к которой можно подключить третий проводник. В щитовой должна быть либо заземляющая шина РЕ, либо все этажные щитовые должны быть соединены между собой металлической шиной, и в итоге подсоединены к общему контуру заземления дома, т.е. речь идет о повторном заземлении. Это дает возможность подключить к щиту заземляющий проводник из квартиры. Если эти два варианта отсутствуют, значит, в доме нет заземления и в этом случае делают запрещенное зануление. Как уже было сказано ранее, такой метод в жилом секторе совсем не безопасен.

38 Зануление, схема, устройство и принцип работы.

Зануление — преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей электрооборудования, которые могут оказаться под напряжением (ГОСТ 12.1.009).

Задача зануления — устранение опасности поражения током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшимся под напряжением вследствие замыкания на корпус.

При занулении, если оно надежно выполнено всякое замыкание на корпус превращается в однофазное короткое замыкание (т.е. замыкание между фазами и нулевым проводом). При этом возникает ток такой силы, достаточной для расплавления плавкой вставки ближайшего предохранителя или отключения ближайшего автомата и автоматическое отключение поврежденной установки от сети. Зануление превращает замыкание на корпус в однофазное короткое замыкание, в результате чего срабатывает максимально-токовая защита и отключает электроустановку. В качестве максимально-токовой защиты применяют предохранители, автоматы. Область применения зануления — трехфазные четырехпроводные сети с глухозаземленной нейтралью источника тока (рис. 1).

1 — корпус электрооборудования; 2 — максимально-токовая защита; Rо — сопротивление заземления нейтрали источника тока; Rn — сопротивление повторного заземления нулевого защитного проводника.

Кроме того, защитное заземление применяют в трехфазных сетях с изолированной нейтралью, а не в четырехпооводных сетях с глухозаземпенной нейтралью, как зануление.

39 Защитное отключение, схема, назначение и область его применения.

Защитное отключение — это быстродействующая щита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения человека электрическим током.

Защитное отключение должно осуществлять защиту от глухих или неполных замыканий на землю или корпус; при появлении опасных токов утечки; при переходе высшего напряжения на низшее.

Устройства защитного отключения должны обладать высокой чувствительностью, малым временем отключения (ПУЭ требует, чтобы это время не превышало 0,2 с), самоконтроль и надежность.

Наиболее целесообразно применять защитное отключение в передвижных электроустановках и при использовании ручного инструмента.

Зануление обеспечивает отключение поврежденного участка сети или электроприемника лишь через период времени, измеряемый единицами или десятками секунд. Защитное отключение применяется в электроустановках с глухозаземленной нейтралью напряжением до 1000В в дополнение к занулению; взамен зануления, если его трудно выполнить.

Схемы защитного отключения подразделяются на несколько типов в зависимости от параметра, на который реагирует датчик: напряжение корпуса относительно земли, тока замыкания на землю, напряжения нулевой последовательности, напряжения фаз относительно земли и т.п.

На рис.1 представлена принципиальная схема защитного заземления, реагирующая на напряжение корпуса относительно земли.

Датчиком является реле максимального напряжения RЗ, включенное между защитным корпусом и вспомогательным заземлителем Rв. Электроды вспомогательного заземлителя размещаются в зоне нулевого потенциала не ближе 15-20 м от заземлителя корпуса Rв или заземлителей нулевого провода. При пробое фазы на корпус на нем появляется напряжение относительно земли, при напряжении 20-60 В срабатывает реле напряжения RЗ и разрывает цепь катушки управления ОК. Сердечник этой катушки освободится и разомкнет контакты автоматического выключателя АВ. Схема отличается простотой, но требует вспомогательного заземлителя.

Защитное отключение может применяться как основная мера защиты совместно с защитным заземлением или занулением.

Методы определения

Существует 7 способов отличить ноль от земли. Одни методы простые и предполагают визуальный осмотр, другие требуют применения специального оборудования и считаются более точными. Зная, как определить нулевой проводник и заземляющий, можно избежать травм, связанных с поражением электрическим током.

По маркировке

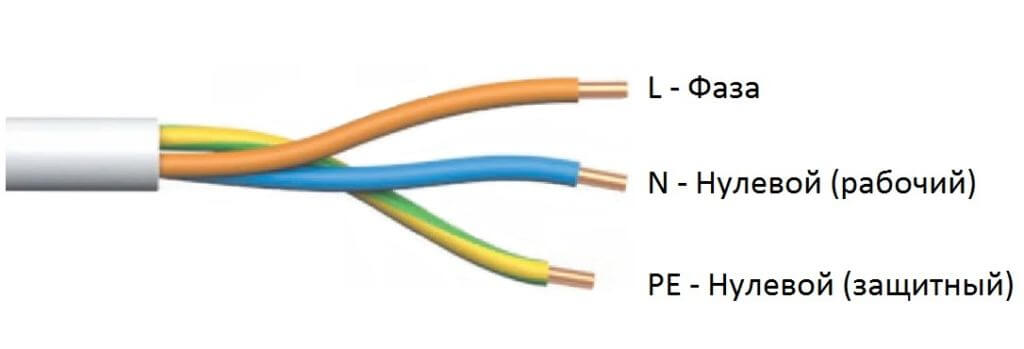

Для удобства работы электриков введена цветовая маркировка проводов, которая позволяет визуально их различать при проведении монтажных работ.

Согласно общепринятым правилам:

  • желто-зеленую полосатую жилу используют для заземления;
  • синяя и голубая оболочки служат для маркировки нулевого провода;
  • белые, коричневые, красные и др. цвета применяют для обозначения фазы.

По дифференциальному току

Данный способ можно использовать при наличии устройства защитного отключения (УЗО) или дифференциального автомата. Для исследования понадобится лампа с проводами, которую подключают к фазе и одному из проводников.

Если устройство защитного отключения не сработало в обоих случаях, то причинами могут быть:

  • поломка оборудования;
  • несоответствие силы тока, пропускаемого через лампу, номинальному значению УЗО, при котором оно должно обесточить сеть.

По заземляющим контактам на розетках

Данный вариант проверки применяют при использовании двухполюсного вводного автомата и заземляющих розеток. Для проведения исследования автомат отключают, чтобы не было связи между нолем и землей, обесточивают все бытовые приборы. В мультиметре активизируют режим «Прозвонка» и подсоединяют прибор к заземляющему контакту и поочередно к двум другим проводам.

При подключении к нулевому проводнику на мультиметре фиксируется большое сопротивление. Если дотронуться щупом мультиметра к заземляющей жиле, то значение будет близким к нулю.

С помощью мультиметра

Для проведения проверки следует зачистить проводку от изоляции, предварительно обесточив сеть на объекте. С помощью индикаторной отвертки определяют кабель с фазой.

На мультиметре устанавливают диапазон замера переменного напряжения выше 220 вольт. Поочередно фазу соединяют через мультиметр с 2 другими проводами. На паре «фаза – ноль» напряжение будет выше, чем на проводах фаза – земля.

Данный способ используют для проверки старых электросетей, сделанных по конфигурации ТТ. В современных схемах организации электроснабжения его применять не следует .

В TN–C–S нулевой и заземляющий провода разделены внутри здания. У них одинаковое сопротивление, поэтому на мультиметре будет отображаться одинаковая разница потенциалов.

Отключение нулевого провода

Предварительно все электроприборы нужно отключить от сети. В распределительном щитке отсоединяют нулевой проводник (откручивают зажимы, вытаскивают кабель из автомата и изолируют).

Определяют жилу с фазой с помощью индикаторной отвертки. Мультиметр прикладывают к проводам. Прибор будет показывать напряжение только в паре «фаза – земля», т. к. ноль отключен от щитка.

Прозвонка

Способ применяют при поиске мест обрыва проводки, если известно расположение заземляющего и нулевого проводников на одном из концов, например в распределительном щитке.

На другом конце определяют провод с фазой и маркируют его. Затем сеть обесточивают. Один щуп мультиметра подключают к фазе, второй – поочередно к другим жилам. При соединении с нулем на приборе отражается большое сопротивление, с землей — близкое к 0.

Контрольной лампой

В современной трехжильной электрической сети можно определить назначение проводов с помощью контрольной лампы

Данный способ требует соблюдения осторожности

Порядок действий:

  1. Первоначально собирают устройство: в патрон вкручивают лампу, в клеммы патрона заводят кабель, зачищают изоляцию на концах.
  2. Устройство поочередно соединяют с электропроводами. На паре с фазой вспыхнет свет.
  3. На паре «ноль – земля» лампа гореть не будет.
  4. Подключая лампочку к фазе и другим электропроводам, можно методом исключения выявить их предназначение. Если лампа ненадолго вспыхнет, а затем сработает УЗО или автомат защиты, то проверяемые кабели – это фаза и земля, а свободный – ноль.
