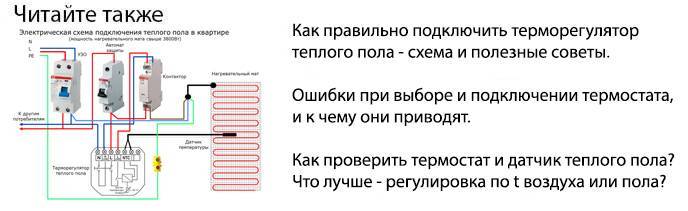

Как подключить терморегулятор теплого пола - схемы и полезные советы при выборе

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

корпуса;
клапана малого круга охлаждения;
выходного патрубка, соединенного с насосом;
воскового шарика;
входного патрубка, подключенного к радиатору;
клапана основного круга охлаждения;
двух пружин;
поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

механические;
дистанционные сенсорные;
обычные электронные;
программируемые терморегуляторы;
радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Самодельный терморегулятор: пошаговая инструкция

Если вы приобрели все необходимые составляющие для сборки, осталось рассмотреть подробную инструкцию. Рассматривать будем на примере датчика температуры рассчитанного на 12В.

Самодельный регулятор температуры собирается по следующему принципу:

Подготавливаем корпус. Можно использовать старые оболочки от счетчика, например от установки «Гранит-1».
Схему подбираете ту, которая вам больше понравится, но можно и сориентироваться и на плату от счетчика. Прямой ход с пометкой «+» необходим для подключения потенциометра, Инверсионный вход с о будет служить для подключения термодатчика. Если так случилось, что напряжение на прямом входе будет выше требуемого, на выходе установится высокая отметка и транзистор начнет подавать питание на реле, а оно в свою очередь на нагревательный элемент. Как только напряжение на выходе превысит допустимую отметку – реле отключится.
Для того чтобы терморегулятор срабатывал вовремя и перепады температур были обеспечены, потребуется сделать с помощью резистора связь отрицательного типа, которая образуется между прямым входом и выходом на компараторе.
Что касается трансформатора и его питания, то здесь может понадобиться индукционная катушка от старого электрического счетчика. Для того чтобы напряжение соответствовало показателю в 12 вольт, вам нужно будет сделать 540 витков. Уместить их получится только в том случае, если диаметр провода будет не более 0,4 мм.

Вот и все. В этих небольших действиях и заключается вся работа по созданию терморегулятора своими руками. Возможно, самому без определенных навыков сделать его сразу и не получится, однако с опорой на фото и видео инструкции вы сможете испытать все свои умения.

Благодаря простой конструкции, самостоятельно созданный термоконтроллер может быть использован где угодно.

Например:

Для теплого пола;
Для погреба;
Котла отопления;
Может заняться регулировкой температуры воздуха;
Для духовки;
Для аквариума, где будет контролировать температурный показатель воды;
Для того чтобы контролировать температурное значение насоса электрокотла (его включения и отключение);
И даже для автомобиля.

Не обязательно использовать цифровой, электронный или механический покупной термовыключатель. Купив недорогое термореле, сделать регулировку мощности на симисторе и термопаре и ваш самодельный аппарат будет работать не хуже покупного.

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C. Но могут быть отличия

Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

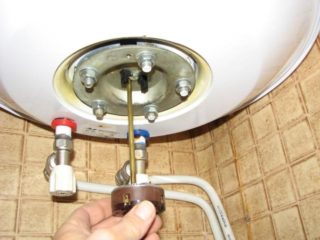

Как поменять терморегулятор на бойлере

Самостоятельная замена термостата несложная. Особых электромонтажных навыков, пайки для переустановки не потребуется. В составе есть погружной датчик, поэтому нужен демонтаж из корпуса водонагревателя, но процедуру можно осуществить без слива.

Достаточно произвести вышеописанные действия как при проверке и вместо старого узла вставить новый

Важно не забыть при замене терморегулятора поставить прижимную пластину и закручивать болты постепенно, чтобы не было перекосов

После сборки осмотреть защитную кнопку термопредохранителя – должна быть утопленная, а если выбита, бойлер не будет включаться.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Самодельный терморегулятор

При изготовлении терморегулятора для погреба своими руками можно воспользоваться биметаллическим датчиком. Однако механическое прерывание работы нагревателя менее надежно, чем электронная коммутация. Собрать терморегулятор можно на обычной микросхеме.

В зависимости от фантазии создателя и объема задач будущего терморегулятора, потребуется разный набор компонентов. Однако можно выделить несколько основных.

Материалы для создания терморегулятора

При конструировании рабочего устройства обычно используют следующие элементы:

стабилитрон – диод, односторонне пропускающий ток;
термический резистор – сопротивление меняется в зависимости от колебаний температуры;
переменный резистор – регулирует температуру.

Настройка прибора на температуру срабатывания вручную – сложный этап. Облегчить его можно покупкой готового сенсора. У такого датчика температуры воздуха для погреба цифровой сигнал будет подаваться на микроконтроллер.

Контроль температуры в помещении

Для поддержания оптимальной температуры при помощи самодельного или заводского прибора можно выбрать несколько способов:

Включение либо отключение нагревателя. Способ простой и эффективный, но подходит не всегда. Из-за ошибок в регулировке могут возникнуть колебания температуры, опасные для хранящихся запасов.
Контроль режима работы. Меняется либо степень нагрева элемента, либо скорость работы кулера (при использовании тепловентилятора).

Обычно используют первый метод – устройства с подобным принципом работы дешевле и надежнее.

Схема терморегулятора

Полностью понять принцип работы устройства либо собрать его самому поможет электрическая схема. Примеры можно найти в технических руководствах простейших терморегуляторов, например, LM335. Несмотря на то, что прибор был разработан довольно давно, схемы остаются рабочими. Достаточно взять их за основу и дополнять необходимыми узлами.

Схема работы устройства

Принципиальная электрическая схема – это базовая схема, скорее всего, при самостоятельном конструировании к ней добавятся другие элементы, например, устройства для индикации работы. При понимании работы узлов и достаточном знании радиомеханики можно модернизировать систему, например, установить термореле для включения нагревателя.

Печатная плата терморегулятора

Собрать прибор можно на печатной плате. Материал – односторонний стеклотекстолит. Плата помещается в любой подходящий корпус, терморезистор выносится наружу. Калибровку срабатывания реле производят при помощи сопротивлений R2 и R1, выбирая угол вращением ручки.

Схема печатной платы терморегулятора

Работа компаратора

На схеме терморегулятора можно заметить ключевой элемент LM311 – компаратор, имеющий прямой и инверсный входы, а также два выхода. Он действует следующим образом:

Напряжение на прямом входе выше – на выходе устанавливается высокий уровень, транзистор или реле включает нагревательный элемент.
Напряжение выше на инверсном – устанавливается низкий уровень, нагрев отключается.

Термодатчик подключается к инверсному входу, поэтому напряжение на нем будет повышаться по мере роста температуры.

Как соединить устройство с нагревателем

Подключать терморегулятор к нагревательному прибору нужно по схеме, указанной в технической документации. Обычно сложностей возникнуть не должно, так как учитываются все возможные варианты.

Если прибор самодельный, нужно лишний раз убедиться, что конструкция надежная и выполнена правильно. Элементы должны быть тщательно защищены от воздействия влаги, которой не избежать в подвале

Особое внимание стоит уделить качеству пайки и отсутствию замыкания дорожек

Правильный выбор или сборка терморегулятора позволит забыть о проблеме переохлаждения или слишком высокой температуры в погребе. Достаточно настроить контрольные значения и следить за состоянием устройства, все остальное сделает прибор.

Самодельный терморегулятор

Материалы для создания терморегулятора

При конструировании рабочего устройства обычно используют следующие элементы:

стабилитрон – диод, односторонне пропускающий ток;
термический резистор – сопротивление меняется в зависимости от колебаний температуры;
переменный резистор – регулирует температуру.

Настройка прибора на температуру сpaбатывания вручную – сложный этап. Облегчить его можно покупкой готового сенсора. У такого датчика температуры воздуха для погреба цифровой сигнал будет подаваться на микроконтроллер.

Контроль температуры в помещении

Включение либо отключение нагревателя. Способ простой и эффективный, но подходит не всегда. Из-за ошибок в регулировке могут возникнуть колебания температуры, опасные для хранящихся запасов.
Контроль режима работы. Меняется либо степень нагрева элемента, либо скорость работы кулера (при использовании тепловентилятора).

Обычно используют первый метод – устройства с подобным принципом работы дешевле и надежнее.

Схема терморегулятора

Печатная плата терморегулятора

Собрать прибор можно на печатной плате. Материал – односторонний стеклотекстолит. Плата помещается в любой подходящий корпус, терморезистор выносится наружу. Калибровку сpaбатывания реле производят при помощи сопротивлений R2 и R1, выбирая угол вращением ручки.

Работа компаратора

Напряжение на прямом входе выше – на выходе устанавливается высокий уровень, транзистор или реле включает нагревательный элемент.
Напряжение выше на инверсном – устанавливается низкий уровень, нагрев отключается.

Как соединить устройство с нагревателем

Особое внимание стоит уделить качеству пайки и отсутствию замыкания дорожек

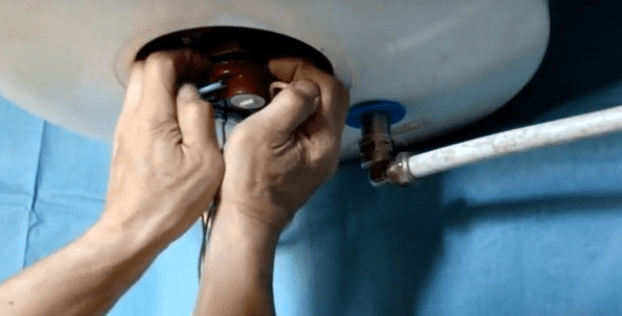

Замена и подключение

Расположение термостата в водонагревателе

Поломка терморегулятора – нередкая проблема. Диагностика не сложная, выполнить ее по силам владельцу бойлера. Как прозвонить термостат на водонагревателе, описывается в инструкции.

Устройство снимают с бойлера и переводят в режим измерения сопротивления.
Указывают максимальную допустимую температуру и измеряют на контактах сопротивление. Если термостат не реагирует, он пришел в негодность. Починить его нельзя, нужно менять.
Если терморегулятор отзывается, устанавливают минимальную температуру и вновь измеряют сопротивление тестером. Затем с помощью зажигалки прогревают корпус приспособления.
Если терморегулятор исправен, при нагревании он должен разомкнуть контакты. При этом сопротивление на входе и выходе должно вырасти. Если вода продолжает нагреваться, устройство нужно менять.

Для прозвонки терморегулятора используют мультиметр

Термостат для любого бойлера установить гораздо проще, чем насос или теплообменник. Лучше всего купить такую же модель, но если марка аппарата редкая или эта модель устарела, можно подыскать другой вариант, соответствующий параметрам.

Отключают аппарат от электросети, перекрывают подачу воды и сливают воду.
Снимают нижнюю часть бойлера, получая тем самым доступ к ТЭНам. Удаляют прижимное кольцо нагревательного элемента.
Изымают температурные датчики и модуль управления. Снимают терморегулятор и устанавливают на его место новый.
Возвращают и фиксируют прижимное кольцо и устанавливают на место нижнюю панель.
Проверяют работу прибора, заполнив бойлер водой и установив минимальные значения температуры. Если после нагрева до указанного значения, аппарат отключается, все в порядке.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными

Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Виды терморегуляторов

В зависимости от конструкции различают следующие виды терморегуляторов:

Металлический стержень. При повышении температуры стержень нагревается, что приводит к увеличению его размеров. При достижении определенной длины устройство размыкает цепь и нагревательное устройство приостанавливает работу.
Термопара. Устройство состоит из V-образной металлической скобы и управляющего реле. По скобе проходит электрический ток, сопротивление которого может меняться в зависимости от температуры окружающей среде. При сильном нагреве скоба передает сигнал на реле, которое останавливает работу нагревателя.
Колба с жидкостью. Роль терморегулятора выполняет небольшая колба с жидкостью, которая расширяется при нагревании, а также управляющее реле. При сильном нагреве происходит избыточное расширение жидкости, что запускает реле, которое размыкает цепь.
Инфракрасный датчик. Устройство представляет собой фотоэлемент, обладающий тепловой чувствительностью в инфракрасном спектре, а также реле. При избыточном нагреве срабатывает фотоэлемент, который посылает сигнал реле, что приводит к размыканию цепи.

Сферы применения терморегуляторов

ТЭНами сегодня оборудованы многие устройства — нагревательные бойлеры, стиральные машины, транспортные средства, электрические печи. Терморегуляторы на таких устройствах позволяют включать или выключать нагревательный элемент, чтобы или не допустить избыточного перегрева. Термостаты на таких устройствах часто подключаются к специальному блоку, который управляет прибором в комплексном режиме (отслеживает температуру, влажность, сигнализирует о поломках). А выставить пороговое значение для температур можно с помощью панели управления.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:
