Напольный плинтус с кабель каналом

Как быть с углами?

Работа с наружными углами

Если стена имеет внутренние углы, необходима стыковка с продольными плинтусами с помощью специальных элементов. Планка прикладывается к примыкающей стене и стыкуется с упорной планкой внутреннего угла. Одну сторону «внутреннего угла» нужно вставить в торец плинтуса, а другую прижать плинтусом с другой стены.

Если требуется переход к внешней части от внутреннего угла, то:

1. На лицевой стороне наружного и внутреннего соединения отмечается положение внутреннего упора.
2. Оба элемента прикладываются друг к другу, и определяется приблизительное расстояние между меткой.
3. По намеченным размерам отрезается часть планки с кабель-каналом, прибавив по 2-3 мм с обеих сторон на возможные зазоры. Это будет каркас, на котором будут закреплены другие части.
4. После этого на отрезанную часть устанавливаются внутренний и наружный элементы.

Бывают также ситуации, когда нужно соединить наружные углы. Для этого оба плинтуса подрезаются, чтобы до торцевого соединения не хватало 3 мм. Затем к стене крепится прилегающая планка так, как было описано выше. Далее в канал укладывается кабель, фиксируется, и прикладывается декоративная деталь. Угловое соединение вставляется в одну сторону плинтуса, а другая вводится в паз. После этого планка защелкивается по всей длине.

При монтаже угловых соединений главное – это правильно рассчитать не только количество планок, но и соединительных элементов. Оставляйте комментарии: делитесь мнением о статье, добавляйте замечания, расскажите о своем опыте!

Материалы По Теме:

Все о высоких напольных плинтусах – виды, выбор материалов и советы по монтажу

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Все гениальное – просто

Идеи совмещать несколько функций в одном предмете всегда пользовались огромной популярностью, поэтому неудивительно, что плинтус напольный с кабель-каналом так востребован при отделке помещений. С его помощью можно красиво и аккуратно заделать щель между сопряженными поверхностями, и спрятать провода, коих сейчас не счесть: телефон, интернет, ТВ, подсветка, электропроводка и пр.

По конструктивным особенностям плинтус с кабель-каналом можно разделить на два вида: профиль с пазом посередине, который закрывается декоративной вставкой, и профиль, состоящий из основания, полностью закрывающегося декоративным элементом.

Первая модель более распространена, но может вместить в себя всего 5-6 проводов в кабель-канале, но форма плинтуса выполнена таким образом, что можно спрятать еще столько же до монтажа хлыста по месту. Второй вид плинтусов позволяет уложить в кабель-канал 10 и более проводов разного назначения.

Стандартный хлыст с кабель-каналом позволяет уложить 5-6 проводов

Материалы

Пластиковый плинтус с кабель каналом – самый востребованный и недорогой профиль, завоевавший свои лидирующие позиции среди аналогов из других материалов, благодаря очень доступной цене, практичности, стойкости к механическим воздействием и микроорганизмам. Его можно назвать универсальным, так как профиль представлен в разных размерах по ширине и высоте, по расцветке и фактуре декоративного покрытия плинтус пвх с кабель-каналом можно подобрать в любой интерьер.

Огромный спрос на такие модели профиля с кабель-каналом подтолкнул к модернизации технологий производства деревообрабатывающие предприятия. На волне конкуренции появился плинтус деревянный с кабель-каналом, а так же шпонированные и МДФ ламинированные профили с пазами под проводку. Теперь установка плинтусов для паркета, ламината и прочих половых покрытий из натурального дерева стала значительно легче.

Практика показала, что кабельный плинтус – это удобное приспособление для укладки проводов. Но кроме этой практической функции кабель-канала, огромную роль играет и эстетическая составляющая: верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, ее не требуется замазывать и подкрашивать, не торчат шляпки гвоздей или саморезов.

Электропроводка в плинтусе, на фото способ, как спрятать много проводов

Чтобы удовлетворить спрос самых требовательных к интерьеру покупателей, рынок предлагает и алюминиевый плинтус с кабель-каналом. Как правило, он состоит из основы с пазом, а на нее фиксируется декоративная металлическая планка. Такой профиль с кабель-каналом востребован в помещениях со специфичным микроклиматом и со сложными условиями эксплуатации, например, в общественных местах, с огромной проходимостью.

Надо отметить, что цена на плинтусы с кабель-каналом из этих материалов несколько выше пластиковых аналогов, но зато появилась возможность отделывать периметр пола из разных материалов, и при этом не мучится выбором плинтуса из того, что есть, как в былые времена.

Некоторые профили не имеют кабель-канала, но их задняя часть смоделирована таким образом, что можно спрятать провода, на фото показано, как проложить кабель в плинтусе, не имеющем специального паза

Популярные варианты, как спрятать проводку в квартире

Скрыть от глаз провода и кабели можно с помощью подручных средств, которые есть практически в каждой квартире. Также в магазинах продаются специальные приспособления и решения этой проблемы.

В декоративных коробах

Существуют специальные декоративнее плинтуса, отличающиеся особенной конструкцией и эксплуатационными характеристиками. Они обладают кабель-каналом, в котором и находятся шнуры. Материалы, из которых плинтуса изготавливаются, могут быть разными:

1. Пластик – располагаются у основания пола, на рейке профиля есть специальные разделительные ячейки, благодаря которым укладываются несколько типов проводов.
2. Дерево встречается достаточно редко. Как правило, изготавливаются деревянные короба на заказ. Класс изоляции у них должен быть соответствующим, чтобы избежать возгорания в процессе использования.
3. Алюминий наиболее предпочтителен. Он отличается высокой устойчивостью к огню, вмещает в себя большое количество мощных проводов.

Спрятать распаячную коробку

По правилам, распаячную коробку нельзя прятать под отделочными материалами. Доступ к ней должен быть всегда свободен для технического обслуживания и ремонта. Поэтому белую крышку можно покрасить под цвет стен или оклеить обоями. Чтобы заглушка не выделялась из общего интерьера, ее также красят автомобильной эмалью под тон розеток и выключателей.

Куда спрятать под полом или у плинтуса

Валяющиеся провода на полу можно спрятать под полом. Но делается это при ремонте, потому что отдельно поднимать половицы или элементы покрытия – трудоемкий процесс.

Многие предпочитают отделку в первоначальном виде.

Часто прячут проводку в специальной панели, она крепится на стене вдоль плинтуса, и не бросается в глаза.

К тому же, ее можно декорировать либо покрасить.

Если маскировка происходит во время ремонта, то в полу проделывается отверстие с помощью перфоратора, затем провод вставляется в гофру и укладывается в проделанную дыру. После чего пол заливается цементом.

Виды плинтусов под кабель

Выделяются два вида лотков для проводов:

1. Изделие имеет углубление на лицевой стороне. В него укладывается кабель. После чего канавка закрывается компактной крышкой. Ее быстро можно снять и вернуть обратно. Хороший вариант на случай, если в дальнейшем будет добавляться новая проводка, а снимать весь плинтус целиком не хочется.
2. Изначально на стену крепится только лоток. На него фиксируется провод. На конструкцию надевается массивная лицевая крышка. Сборка получается более прочной и капитальной. Подходит для семей с маленькими детьми, ведь добраться до кабелей не так уж и просто.

Конструкция плинтуса Arbiton с лицевой крышкой

Технология крепления плинтуса на жидкие гвозди

Монтаж плинтуса на жидкие гвозди довольно прост – это один из самых легких  методов установки данного типа изделий. Достаточно лишь выровнять стены, и можно приступать к работе. Лучше всего этот метод монтажа подходит для стен из гипсокартона. Монтаж плинтуса ведется, начиная с одного угла. Жидкие гвозди капельно наносятся на стену на расстоянии около 3-5 см друг от друга. Желательно, чтобы шаг был одинаковый. Далее плинтус просто приживается к стенам. Также клей можно наносить и на само изделие. Плинтус прижимается к стене очень плотно и выдерживается прижатым около 60 секунд.

Установка плинтуса МДФ (белая эмаль) на жидкие гвозди

Установка плинтуса – работа, которая под силу даже новичку в сфере ремонтов и строительства. Главное – разобраться с принципами работы с этими изделиями, и проблем не возникнет

И еще важно выбирать качественный материал – как крепежный, так и основной

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

Укладка кабелей в плинтуса тоже имеет свои особенности

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Источник

Зачем нужен напольный плинтус и почему выгоднее пластик?

Современный ремонт не может быть завершенным без использования напольного плинтуса. В первую очередь, эта деталь, конечно, необходима для того, чтобы декоративно скрыть стыки между стеной и полом, щели, которые могут остаться после монтажа полового покрытия, деформационные зазоры и т. д. Плинтус также отлично справится и с мелкими дефектами, которые нередко образуются в месте соединения пола и стены – например, неровно наклеенные обои, некрасивые срезы панелей покрытия и прочие нелицеприятные моменты. В целом, плинтус способен сделать внешний вид комнаты опрятным и аккуратным.

Как выглядят стыки пола и стен без плинтуса

Плинтус пластиковый

Также плинтус напольный обезопасит напольное покрытие от попадания под него мусора, пыли. Во время влажной уборки он защитит обои от излишнего намокания, когда полы будут промываться у самых стен. Также плинтус может служить и своеобразным каналом, в котором можно спрятать провода и кабели от посторонних глаз. А если комната будет застилаться ковролином, эта маленькая декоративная деталь станет еще и своеобразным фиксатором, придерживающим покрытие.

Напольный плинтус ПВХ плинтус в интерьере

История напольного плинтуса началась примерно в I веке н. э., но точная дата появления этой интерьерной детали неизвестна. Раньше плинтуса делались вручную, а в начале XVI века появились специальные машины, которые позволяли выпиливать эти детали. Затем появились плинтуса, собранные из двух видов дерева – лицевая сторона у них была выполнена из дорогого материала, а тыльная – из более дешевого. Одно время выпускались даже керамические детали – дорогие и хрупкие, потому и использовавшиеся при оформлении помещений крайне редко. А дворцы знати были украшены плинтусами с инкрустациями – такие до сих пор сохранились в исторически значимых старинных объектах архитектуры.

Красивый декоративный плинтус в интерьере

По мере развития науки стали появляться и использоваться в строительстве различные синтетические материалы. Из них стали изготавливать и плинтусы – в наше время пластиковые элементы декора почти полностью вытеснили с рынка деревянные. Они производятся на основе ПВХ и имеют массу достоинств.

Напольный плинтус из ПВХ

плинтус пвх напольный

Как установить плинтус напольный пластиковый

Перед монтажом плинтуса укладывается напольное покрытие, отделываются стены. Монтаж плинтуса пластикового производится следующим образом.

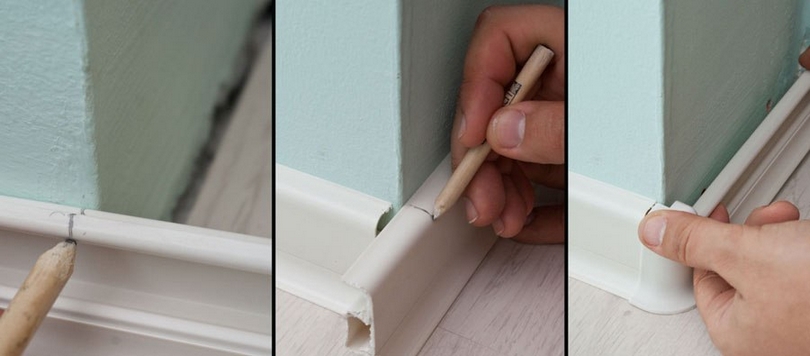

Шаг 1. Монтаж плинтуса можно начинать с любого из углов комнаты. На одну из планок плинтуса надевается уголок. Плинтус ставится вплотную к стене и углу, на месте окончания стены делается пометка карандашом заподлицо в месте отреза лишней части планки. Надетый ранее уголок снимается.

На плинтус надевается уголок

Плинтус прикладывается к месту установки

Делается отметка карандашом

Шаг 2. Для отреза плинтуса используются канцелярский нож и ножовка по металлу. Если у плинтуса внутренний и внешний края резиновые, то для начала они надрезаются ножом – ножовка может их порвать. Далее по карандашной отметке плинтус распиливается ножовкой.

Края плинтуса надрезаются ножом

Далее используется пила

Шаг 3. После отпила с плинтуса снимается внутренняя вставка.

С плинтуса снимается внутренняя вставка

Шаг 4. Уголок вновь надевается на край плинтуса, планка прикладывается к стене. С другой стороны плинтуса будет надеваться либо внешний уголок, либо заглушка.

С другой стороны надевается либо внешний уголок, либо заглушка

Шаг 5. Плинтус в пазу крепится к стене при помощи шуруповерта и саморезов (если стена – из гипсокартона или дерева) или при помощи перфоратора и дюбелей (если стена – из бетона). Крепление производится через каждые 30-40 см.

Крепление плинтуса

Еще одно фото процесса

Шаг 6. С другой стороны плинтуса устанавливается каркас для внешнего уголка. Он крепится сквозь плинтус только с одной стороны.

Крепление каркаса для внешнего уголка

Шаг 7. После крепления плинтуса вставляется планка, закрывающая шляпки саморезов. Под уголок она засовывается на 0,5 см.

Установка декоративной планки

Шаг 8. Разметку плинтуса можно произвести не только от внутреннего угла к внешнему, но и по-другому. Для этого в угол внутренний ставится уголок, по его боковой грани карандашом делается отметка на стене. Рулеткой измеряется расстояние от отметки до угла стены. К полученной длине прибавляется 0,5 см. Именно такой длины и отрезается кусочек планки плинтуса.

Установка уголка во внутренний угол

Рулеткой замеряется расстояние

Шаг 9. Отрезок крепится точно так же, как и в предыдущих пунктах. После установки обоих отрезков надевается внешний уголок. Таким образом производится монтаж плинтуса по периметру помещения.

На отрезок надевается уголок

Надевается внешний уголок

Установка

Практически все плинтусы для пола легко устанавливаются своими руками

Большое внимание необходимо уделить правильному расчету количества изделий. Для этого замеряют все участки стыка стен и пола. Из получившихся данных вычитают дверные проемы и прибавляют 10%

Пластиковый плинтус для пола обязательно снабжается заглушками, чтобы скрыть края, углы и места стыковки

Из получившихся данных вычитают дверные проемы и прибавляют 10%. Пластиковый плинтус для пола обязательно снабжается заглушками, чтобы скрыть края, углы и места стыковки.

Фиксация на саморезы

Для этого метода подходят изделия, имеющие кабель-канал, проходящий по центру, его трудно заметить. Он представляет собой квадратное углубление, которое сверху плотно закрывается заглушкой

Важно учитывать, что такие элементы лучше всего устанавливать на хорошо подготовленную поверхность. Любые изгибы приведут к тому, что заглушка не сможет плотно сесть в выемку и потом будет постоянно выскакивать. Для монтажа пластиковых плинтусов на саморезы достаточно перфоратора и отвертки

Для монтажа пластиковых плинтусов на саморезы достаточно перфоратора и отвертки

Общая технология:

Снимается заглушка. По всему углублению намечаются отверстия с шагом в 30 см

Их рассверливают осторожно, на жесткой поверхности, потому что плинтус, пластик которого имеет трещины, обязательно выбраковывается. Деталь подрезают под нужным углом и прикладывают к поверхности, отверстия переносят на стену

Выполняется рассверловка и устанавливаются дюбеля. Фрагменты монтируются на свои места и фиксируются саморезами

По краям и углам закрепляют декоративные накладки.

Те же манипуляции проделываются с другими изделиями. Лучше разобраться в тонкостях процесса можно, посмотрев следующее видео:

Установка на клей

В качестве клеящего раствора используются «жидкие» гвозди, такой способ заметно облегчает процесс. Для работы понадобится строительный пистолет и клей в тубах стандартного объема. Клеить начинают с выбранного угла, на детали сразу устанавливаются заглушки и выполняется подрезка. Состав наносится на изнаночную сторону фрагментов, после чего они плотно прижимаются к поверхности. Затем элементы отрываются на некоторое время, чтобы клей набрал свои свойства, и все детали устанавливаются на свои места. Главное в этом методе – чтобы все было тщательно выровнено.

ПВХ-плинтус также может фиксироваться на специальные планки и клипсы, но этот способ больше подходит для широких изделий.

Более подробно о том, как крепить напольные пластиковые плинтуса.

Как установить плинтусную или напольную розетку

Технология монтажа напольных розеток предполагает наличие самого плинтуса, розеток и подрозетников. Покупать все элементы желательно одной фирмы, это обеспечит совпадение плинтуса и установочных элементов.

Планки плинтуса изготавливают из поливинилхлорида с имитацией под дерево или другую текстуру. Этот материал обеспечивает долговечную эксплуатацию всей конструкции. Он не горит, не теряет цвет. Основа плинтуса – это планка с каналами для прокладки электропроводки. На нее надевается панель для защиты, сделанная из гибкого материала. Покупая плинтус, не забудьте о монтажных элементах: заглушках, переходниках.

Подрозетник – это коробка, по форме обеспечивающая ее крепление к плинтусу. Нижняя часть выступает переходником между плинтусом и розеткой. Подрозетник крепится или на стену, или непосредственно на плинтус. Изготавливается из такого же материала, как и плинтус, но в более жесткой форме.

Для самостоятельного монтажа плинтуса вам понадобится: ударная дрель, шуруповерт, молоток, нож, пилка, рулетка и пассатижи. Также необходимо запастись дюбелями больше 6 мм и изолентой.

Все работы с электропроводкой необходимо проводить при выключенном напряжении сети. Первым этапом работы является прокладывание плинтуса:

— предварительно размечают места установления розеток, потом отрезают нужные по длине планки и крепят их к стене; — снимают панель, прикладывают основу плинтуса к стене и просверливают отверстие насквозь, заглубляясь в стену; — потом вбивают пластиковые дюбеля. При забивании дюбеля следите, чтобы не повредилась монтажная планка плинтуса; — удаляют из монтажных каналов пыль, которая образовалась при сверлении; — с помощью уровня ставят планку строго горизонтально и прикрепляют ее к стене.

Затем прокладывают электропроводку в канавках плинтуса и монтируют переходники. В местах, где отмечены розетки, делают разрывы или просверливают отверстия. Нужно зашлифовать края отверстий, чтобы не было заусениц.

Потом прокладывают электропроводку в каналах и закрывают плинтус защитной панелью. После этого необходимо закрепить подрозетник к стене и смонтировать саму розетку, после чего надеть на нее декоративную панель.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.
