Монтаж светодиодных лент: соединение, подключение, крепление

Критерии выбора

Прежде чем приобретать ленточную подсветку на диодах, важно спроектировать будущее освещение в помещении. Если такое устройство будет служить основным источником света, то с потолка снимают все светильники

Затем на потолочной зоне фиксируют ленты большой мощности. Для выделения контуров светодиодную полосу крепят по всему периметру ниш. В результате создается рассеянный свет, зрительно увеличивается комната.

Чтобы ленту с диодами подобрать надлежащим образом, не потеряться в огромном ассортименте, следует заранее определиться с желаемым оттенком свечения, мощностью устройства, а также типом его крепления. Вдобавок стоит учесть все нюансы дизайнерской задумки.

Дополнительно нужно акцентировать внимание на расцветке подложки. Последняя должна быть малозаметной

Обыкновенно ее покупают под потолочный фон. Как вариант, основание может быть коричневым, сероватым, прозрачным, но не всегда белым.

Светодиодная подсветка может использоваться как в качестве основного освещения в комнате, так и дополнительного Источник stroy-podskazka.ru

Оттенок свечения

Все светодиодные ленты на потолок разделяют на две группы:

• монохромные;
• цветные.

Первые светят только одним цветом. Кроме того, они излучают инфракрасный, ультрафиолетовый свет. Во вторые встроены диоды, способные поочередно или одновременно светиться разноцветно. Дополнительные возможности приборов влияют на стоимость устройства: варианты, позволяющие переключать свечение, обойдутся значительно дороже.

Метраж

Требуемая длина светодиодной ленты зависит от периметра потолочной зоны, которую планируется обклеить. Покупать ее наугад нельзя, так как светодиоды характеризуются значительной интенсивностью свечения. Если габариты помещения небольшие, то свет будет слишком сильным. Как правило, общее значение 11 Вт заменяет обычную лампочку накаливания (около 100 Вт).

Для подбора уровня освещенности метраж подсвечиваемой зоны измеряют с помощью рулетки. Затем полученное число умножают на мощность 1 метра полосы. Это значение поможет правильно выбрать блок питания либо контроллер в том случае, если для отделки потолка планируется покупка многоцветной полосы.

Плотность размещения и мощность

Когда требуется очень яркая подсветка, то стоит покупать изделия с небольшим расстоянием между диодами. В итоге употребление электроэнергии будет значительно больше, чем у полос с более удаленными одна от другой лампочками.

Иногда заранее планируется использовать светодиодную ленту лишь в виде декоративного элемента. Тогда для украшения потолочного пространства следует купить полосу, 1 м которой содержит 40-60 штук светодиодов. Для основной подсветки потребуется изделие, на котором размещается около 120-230 светодиодов на каждый метр.

Чтобы произвести расчет мощности для конкретной ленты, показатель из крайнего правого столбца нужно умножить на весь метраж Источник electricvdele.ru

Изучаем плату

Аббревиатура SMD, присутствующая на ленточном осветительном приборе, обозначает: устройство крепится на поверхность. Четыре цифры возле букв – длина и ширина диода, например, 5050 (5 х 5 мм). С увеличением размера светодиодов, а также плотности их расположения возрастает яркость свечения.

Класс защиты

Светодиодные изделия также разделяют по классу защиты. Такой параметр определяет устойчивость ламп к влиянию влаги, пыли, иных нежелательных внешних факторов. Обычно он указывается на изделии, обозначается IP.

IP20 – лампочки предназначены для установки внутри помещений, у них отсутствует дополнительная герметизация.

IP65 – диодные ленты допускается применять для подсветки зон, контактирующих с водой (кухонный фартук или мойка, аквариум). Подобные устройства разрешается устанавливать в зданиях, на улице.

IP68 – осветительные приборы всецело изолированы, их возможно размещать под водой.

Короб для скрытой (контурной) подсветки

По аналогии с предыдущим вариантом скрытая подсветка потолка может быть установлена как по периметру помещения, так и по периметру фигурных коробов.

Рис.14. Контурная подсветка потолка может использоваться как декоративное, так и основное освещение. Такой вид освещения состоит из короба специальной конструкции в котором устанавливается светодиодная лента.

Рис.15. Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в обеих случаях одинакова.

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

Рис.16. Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу. Если необходимо получить четкий контур, то используют закрытую нишу.

Как видно из схемы выше короб аналогичен коробу для открытой подсветки точечными светильниками за тем лишь исключением, что добавляется консольная ниша для укладки светодиодной ленты.

Рис.17. Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширину листа гипсокартона делают на 5- 10 см больше, чем ширина короба.

Рис.18. Для закрытой ниши ширина листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.

Одним из важных параметров ниши является ее размер. Размер влияет на внешний вид короба и на полосу подсветки. Чем меньше расстояние между коробом и потолком, тем уже полоса подсветки, и наоборот. Следует отметить, что на ширину и яркость полосы подсветки влияет и место расположения светодиодной ленты.

Мощность

1. Как выполнить расчет светодиодного освещения?

При подборе суммарной светимости источников света стоит руководствоваться санитарными нормами, прописанными в СанПин 2.2.1/1278-03.

Вид помещения	Рекомендованная освещенность при искусственном освещении, люкс
Жилые комнаты, спальни, гостиные, кухни, столовые	150
Детская комната	200
Рабочий кабинет, мастерская	300
Прихожая, ванная комната, туалет	50

Единица измерения в приведенной мной таблице — люкс — соответствует одному люмену (единице светимости) на квадратный метр площади. Светимость в люменах всегда указывается на упаковке любого светодиодного светильника или лампы. Скажем, для детской комнаты площадью 20 квадратных метров рекомендуется использовать источники света с общей светимостью 20*200=4000 люменов.

Комбинированное освещение детской.

Как сделать подсветку потолка светодиодной лентой

Если планируется установить декоративную подсветку на потолок самостоятельно, то рекомендуется придерживаться следующего алгоритма работ.

Первым делом поверхность потолка обезжиривают. Со светодиодов удаляют защитную пленку.

Прикладывают на поверхность потолка и легкими нажатиями фиксируют.

Для создания сложного дизайнерского проекта рекомендуется использовать профильную конструкцию, которую делают из пластика либо алюминия. Алюминиевая конструкция необходима в том случае, когда используют мощные приборы. К профилю крепят на клеевую основу либо используют клей.

Благодаря таким видам осветительных приборов имеется возможность воплотить любое дизайнерское решение.

Важно! Так как существует несколько способов крепления светодиодной ленты, каждый сможет выбрать подходящий вариант

Как установить светодиодную ленту в потолочный плинтус

Установить светодиодную ленту на потолок в потолочный плинтус можно сразу же, как только закончились работы по монтажу потолочного покрытия. В процессе крепления потолочного плинтуса требуется отступить от края потолка примерно на 8-10 см. При необходимости можно воспользоваться строительным уровнем – так плинтус будет установлен максимально ровно.

После того как плинтус надежно зафиксирован, переходят к креплению освещения. Для этого необходимо удалить защитную пленку и закрепить липкой стороной в оставленный зазор.

Монтаж светодиодной ленты в коробе

Существует еще один способ крепления светодиодной ленты – в короб, выполненный из гипсокартона. В процессе возведения системы делают открытую либо закрытую нишу. В процессе крепления листов гипсокартона к алюминиевым профилям оставляют специальные ниши, куда впоследствии будут крепиться светодиодные осветительные приборы. По периметру устанавливают карнизы, которые позволят замаскировать подсветку.

Светодиодная лента под натяжным потолком

Если планируется установить в помещении натяжной потолок, а в качестве осветительных приборов выбраны светодиоды, то существует несколько способов крепления:

1. Внутри – монтируют за натяжным потолком. Для крепления используют специальный профиль либо плиты. Благодаря такой конструкции имеется возможность создавать любые образы и фигуры.
2. Невидимые карнизы – используют специальные карнизы, минусом является тот факт, что основная часть света попадает на оконный проем. Если правильно произвести монтажные работы, то можно создать эффект парения.
3. Ярус из гипсокартона – используют несколько ярусов, на один из которых крепят светодиоды.

В данном случае потребуется также приобрести контроллер и блок питания.

Как монтировать светодиодную ленту в парящий потолок

С помощью ленточного освещения потолка можно создать эффект парения. Для этого используют профиль со светопрозрачной заглушкой или без нее.

В первом случае необходимо зафиксировать светодиоды в багет и закрыть вставкой, а во втором фиксация осуществляется в паз профиля.

Как крепить ленту на каркас потолка из гипсокартона

Учитывайте, что при подсветке большой площади нерационально монтировать длинную полоску светодиодов на короб из гипсокартона. Это объясняется быстрым выходом из строя диодов, расположенных близко к блоку питания, так как они забирают на себя большое количество напряжения.

Пример крепления на профиль и каркас прибора для освещения

Выбор ленты для монтажа

Он включает следующие тонкости:

• первоначально выбирается тип светодиодов, применяемых в ленте: яркие или потусклее. Это зависит от целей применения подсветки. Если она должна работать как ночник, то второй вариант предпочтительнее. стоимость ярких ламп выше;
• второй шаг – определение плотности диодов на осветительном LED приборе. На рынке предлагается три варианта: 30, 60 или 120 сантиметров. Данные значения показывают количество диодов на куске ленты в один метр. Чем их больше, тем освещение ярче;
• на третьем шаге выбирается тип прибора: открытый или защищенный. Если предусмотрена подсветка для кухни или ванной комнаты, то применение первого недопустимо;
• четвертый этап – это выбор одноцветной или многоцветной подсветки. Во втором варианте потребуется контроллер.

Выбор контроллера и блока питания

Он напрямую зависит от правильности проведения расчетов и замеров участка короба из гипсокартона, в котором устанавливается прибор освещения со светодиодами. Для этого сначала рассчитывают площадь помещения. После того как данное действие выполнено, полученный параметр умножается на потребляемую мощность метра ленты.

После этого планируется расположение ленты, и далее следует основной этап монтажа.

Установка подсветки

Вариант, как крепить полоску с диодами с применением карниза

Если полоска светодиодов одноцветная, то соединение концов выполняется в строгом соблюдении полярности, то есть плюсовой провод к плюсовому, а минусовой к минусовому. Если она многоцветная, то необходимо подобрать участки с обозначением цветов на ленте.

Вариант, как установить полосу в короб

Подключение светового шнура выполняется к контактам, обозначенным буквами N и L. При выборе многоцветной ленты схема подключения усложняется и становится следующей: от блока питания соединение идет на контроллер, а с него уже на саму ленту.

Крепление ленты на карниз и короб гипсокартона

В большинстве случаев лампы данного типа крепятся в виде контура. Второй вариант используется в целях зонирования помещения или подчеркивания определенных деталей интерьера. Например, это может быть звездное небо.

Установка такого типа ламп на карниз и каркас выполняться таким образом, чтобы ее не было видно снизу. С этой целью и применяются особые карнизы, выполняются выступы на коробе из гипсокартона, крепящиеся на каркасе из профиля

Здесь важно учесть расстояние от края каркаса до месторасположения ленты. Если оно чрезмерно мало, то диоды будут заметны снизу, а если очень большим – то освещение будет направлено на нишу потолка, а не на саму поверхность

Перед установкой создается проект и чертится рисунок, который поможет составить план работ. На этом же этапе планируется число лент. Далее на каркас и карниз наклеивается лента. Для лучшего крепления лучше применить дополнительный клей и строительный степлер.

Для лучшего крепления ленты к поверхности каркаса и карниза ее обезжиривают при помощи спиртового раствора. Если требуется согнуть ленту, то учитывайте, что диаметр перегибов должен быть не больше 2 сантиметров.

Все элементы прибора освещения, которые нужно спрятать в короб

Нередко применяется освещение со светодиодами на кухне, но, как говорилось ранее, они должны быть защищенными. Подсветка данного типа обеспечивает возможность разделения помещения на рабочую и обеденную зону. Особое место уделяют областям ниш, шкафов, фартука. Приборы со светодиодами эффектно смотрятся в ресторанах, барах и кафе, придавая данным заведениям изящность и особую атмосферу. Они крепятся на гипсокартонный короб, созданный на металлопрофиле.

Способы как спрятать этот источник освещения

Сегодня для того чтобы спрятать светодиодные ленты принято использовать два способа установки.

Подсветка натяжного потолка светодиодной лентой изнутри фото

1. Делают нишу из гипсокартона;
2. Прячут изделие в карниз из пенополистирола.

Если говорить о первом варианте, то установить светодиодную ленту, можно спрятав его под подсветку, то специалисты изначально делают короб из гипсокартона на потолке. Он располагается равномерно по периметру того или иного помещения и позволяет скрыть изнутри самые разные приборы для освещения, при этом они могут иметь даже разный размер и иногда быть достаточно габаритными.

Если рассматривать пенополистирольный карниз, то он имеет одно невероятно преимущество перед гипсокартонном. Конструкцию из этого материала изготавливать гораздо проще, да и схема монтажа также отличается своей простотой. В то же время есть несколько значительных недостатков, которые нужно обязательно учитывать. К ним можно отнести то, что пенополистирольный карниз не обладает достаточной прочностью и плохо реагирует на высокие температуры. В связи с этим, использовать такие карнизы можно только для лент со светодиодами и не для какого-либо другого типа осветления помещения.

Видео установка светодиодной ленты

Чтобы наглядно продемонстрировать работу по монтажу подсветки, предлагаем изучить небольшую видео-подборку обучающих материалов:

1. Как подключить светодиодную ленту – важные нюансы, которые помогут правильно смонтировать цепь подсветки.

1. Как сделать гипсокартонный карниз для скрытой подсветки – один из вариантов обустройства П-образного короба под светодиодную ленту.

Как видите, справиться с установкой светодиодной подсветки можно и своими руками. Поэтому главная задача – правильно выбрать длину материала, трансформатор и контроллер, приняв в расчет конфигурацию потолка кухни и ожидаемый декоративный эффект. Но если вы сомневаетесь в своих силах или правильности сделанных расчетов, лучше доверить покупку комплектующих и монтаж подсветки квалифицированному электрику.

Перед тем как мы рассмотрим основные варианты и идеи освещения потолка, хотелось бы немного времени уделить требованиям, которые предъявляются к данному вопросу. Тут же следует уточнить, что эти требования относятся не только к самой схеме расположения , но и их дизайну, а также конструктивным особенностям.

Итак, при электромонтажных работах Вы должны учитывать следующие требования:

1. Свет должен равномерно распределяться по всей площади.
2. Все светильники (либо каждая определенная группа) должны иметь одинаковую мощность, световой спектр и интенсивность подсветки. В противном случае будет отсутствовать гармония и интерьер заметно ухудшится.
3. Лампы должны быть экономичными, яркими и в то же время долговечными. Лидерами в данном случае являются .
4. Если освещение потолка будет скрытым, корпуса светильников должны быть спрятаны в специальном карнизе.
5. Дизайн плафонов (либо других изделий) должен сочетаться с мебелью и отделкой стен.
6. Лампочки не должны ослеплять глаза. Чтобы создать мягкую «заливную» подсветку, направьте лампу вверх. Для создания яркого света лампа должна смотреть вниз.
7. Все провода должны быть спрятаны. При трасса прячется под отделкой стен. При открытой прокладке провода необходимо спрятать его в специальные кабель каналы (чаще всего такой вариант используют при и гараже).

Виды освещения и подсветки

Функции, которые может выполнять при размещении на потолке или верхней части стен.

Мне захотелось комбинированный тип. Хорошие и красивые люстры стоят дорого, и в современный дизайн уже не вписываются, выглядят устарелыми. Классическое, это встроенные светильники и свет по периметру комнаты.

Чтобы по периметру не прокладывать мощную диодную ленту и дорогой алюминиевый профиль, думаю разместить Леды средней мощности, для выполнения функции не яркого освещения.

Для яркого света в центре комнаты установить встраиваемую потолочную светодиодную панель под Армстронг, которая при размерах 60 на 60 см светит на 3600 Лм., имеет толщину всего 1 см. Для меня стоимость такой led панели будет около 1000 руб.

Почему именно панель? – фактически мне не требуется яркое освещение каждого угла, к тому же стены у меня крашеные светлые, свет будет отражаться. Она светить будет максимально эффективно только вниз, на полу будет много света для игры детей.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

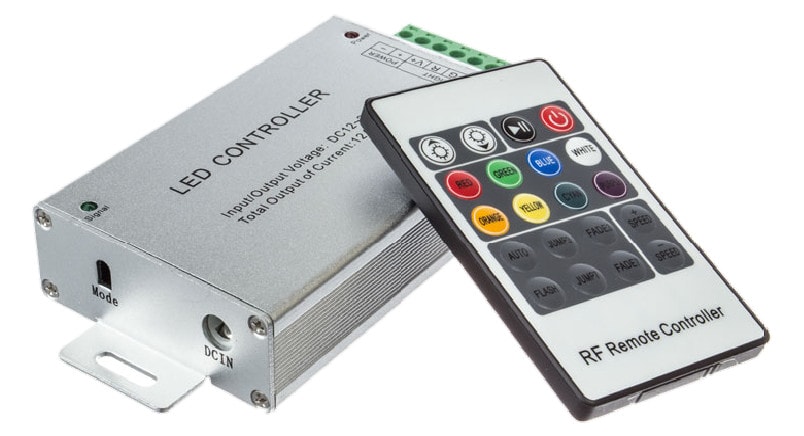

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

№10. Выбор светодиодной ленты по месту установки

Учитывайте функции, которые возлагаются на светодиодную ленту (декоративная подсветка или основной свет), а также специфику места установки (влажность, температура и т.д.).

Эксперты рекомендуют при выборе светодиодной ленты руководствоваться такими советами:

• для подсветки рабочей зоны на кухне отлично подойдет одноцветная лента белого света, достаточно яркая с уровнем защиты IP43/44;
• для освещения гаража также используют яркую белую ленту, защита от влаги и пыли будет очень кстати;
• для подсветки спальни или зала можно взять одноцветную неяркую или многоцветную ленту. Защита от воды не потребуется – куда важнее, чтобы свечение было приятно глазу;
• для основного освещения натяжного или подвесного потолка выбирают яркую одноцветную ленту, расчет светового потока обязателен;
• для ванных комнат используют только защищенный вариант ленты, IP43/44. Для потолка подойдет белая одноцветная лента, а для подсветки зеркала, ниш, ванны – цветная или RGB лента;
• в детской комнате слишком яркий свет неуместен. Светодиодную ленту лучше использовать только в игровой зоне, для украшения интерьера. Выбирайте изделие с мягким, приглушенным свечением;
• для подсветки полок шкафов подойдет самая простая лента без защиты;
• для подсветки арок используют специальные ленты, которые могут спокойно гнуться даже под углом 90 градусов;
• для уличного освещения берут ленту с защитой IP 54/55 и напряжением 220 В, блок питания не понадобится, вместо него используют выпрямитель напряжения. Украшать такой подсветкой можно фасад дома, витрины, садовые дорожки и т.д.;
• для подводного освещения необходима лента в ПВХ-коробе. Цвет выбирайте сами – эффект в любом случае будет сказочным.

Светодиодной лентой можно подсвечивать ниши, подиумы, потолочные и напольные плинтусы, барные стойки, карнизы, лестницы и даже мебель (контур кровати или полки в шкафах) – простор для творчества не знает границ. Главное – правильно выбрать LED ленту, а наши советы должны помочь вам разобраться в этом вопросе.

Статья написана для сайта remstroiblog.ru.

Плюсы и минусы светящегося потолка

Как и у любого потолочного покрытия, у натяжного потолка со светодиодной подсветкой есть свои плюсы и минусы.

Положительные моменты использования такого варианта дизайна комнаты:

• ПВХ-пленка легко скроет все неровности потолочной поверхности, при этом являясь сравнительно недорогим вариантом их исправления;
• светящийся потолок может быть элементом декора комнаты либо использоваться в качестве основного освещения помещения;
• светодиодная лента очень экономична – она отличается низким энергопотреблением.

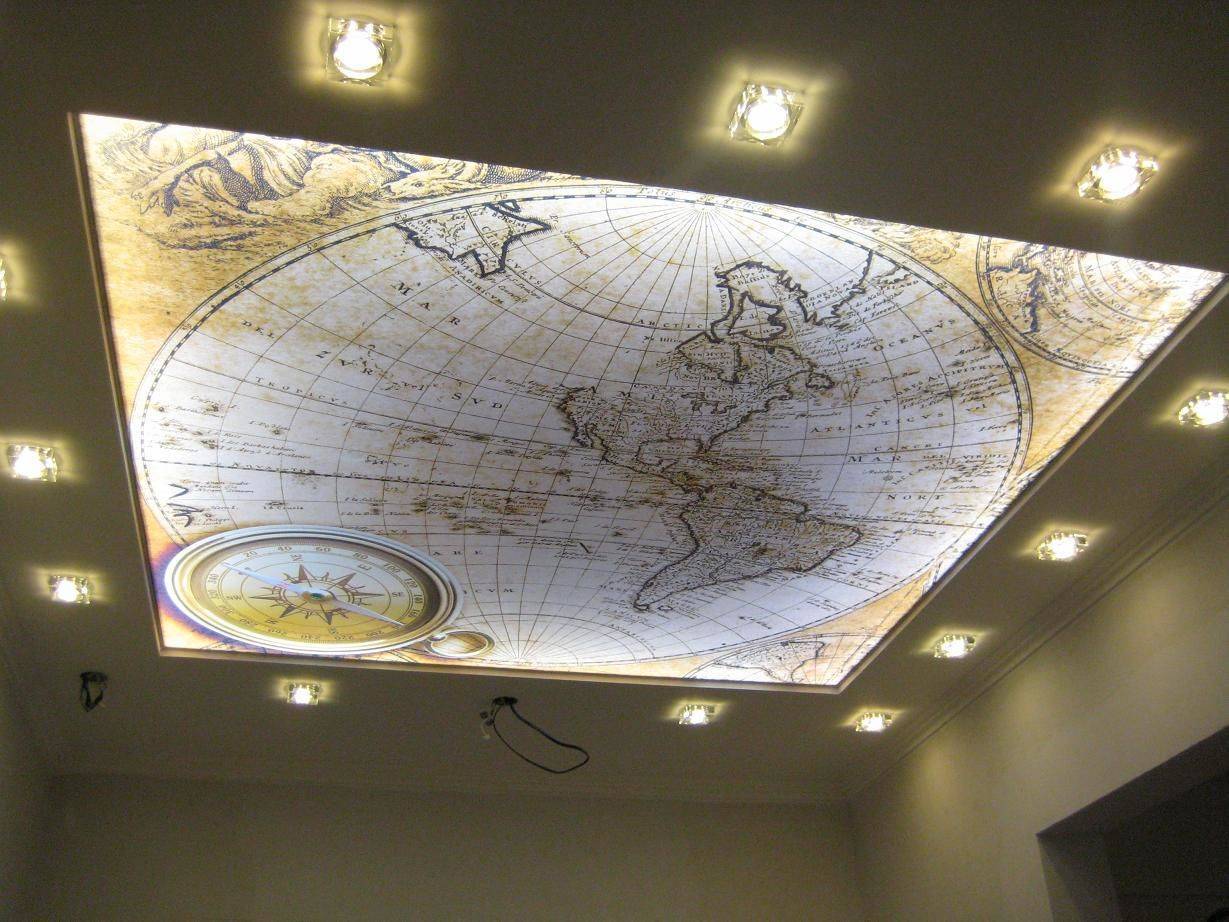

Натяжной потолок с фотопечатью и внутренней светодиодной подсветкой

Минусы же у такого потолка следующие:

• легко ошибиться, рассчитывая расстояние от установленных лент до потолочного полотна;
• можно получить некрасивый эффект «зебры», без демонтажа полотна исправить это не удастся;
• светящийся натяжной потолок не всегда годится для оформления помещения с низкими потолками, так как для монтажа всей системы освещения необходимо низко опустить уровень потолочного покрытия;
• в случае перегорания светодиодной ленты восстановить ее без демонтажа полотна невозможно;
• если вы выберете неправильную по яркости ленту, то комната получится слишком темной, и все равно потребуются дополнительные источники освещения.

В целом же светящийся натяжной потолок – очень креативное, интересное и инновационное решение для оформления комнаты. Пока еще они встречаются в квартирах довольно редко, а потому ваши гости будут поражены, увидев такой потолок у вас.
