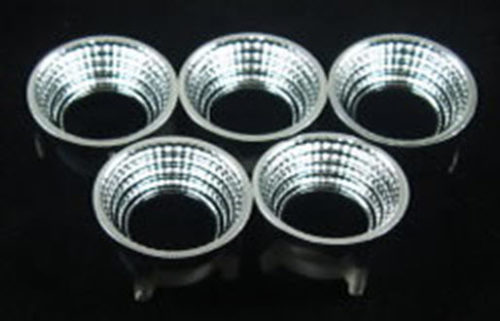

Отражатель-радиатор конической формы для сверхяркого светодиода


Улучшая предыдущую конструкцию отражателя-радиатора хотелось больше сфокусировать световой поток светодиода к центру. Коническая форма отражателя сама напрашивалась, поскольку она почти полностью соответствует форме параболического зеркала. После некоторых расчетов и экспериментов имеем следующую конструкцию Для изготовления такой красоты понадобятся: -алюминиевая (можно медная или жестяная) без царапин пластина толщиной до 1мм и размером 40х35мм -однослойно фольгированная текстолитная пластина размером 20х15 мм -сверхяркий светодиод, паяльник, два контактных провода, одна-две канцелярские скрепки -немного термопасты -плоскогубцы (круглогубцы), ножовка (ножницы) по металлу, надфили, циркуль, маленькая дрель -прямые руки для получения правильных кривых поверхностей

Теория все та же. Для того чтобы получить параллельный пучок света, необходимо установить кристалл светодиода точно в фокус параболического зеркала. Вот рисунок из прошлой статьи


Размеры решено было оставить теми же, но теперь размер 24мм – это диаметр окружности. Получить форму конуса оказалось проще, выгнув из заготовки два полуконуса, следовательно имеем длины дуг двух полуконусов. Также из рисунка имеем радиусы этих дуг. В итоге получаем следующую развертку:


Она оказалась даже проще предыдущей, единственная сложность – придать ей правильную форму, поскольку от этого зависит точность фокусировки светового пучка.

Вот пример разметки заготовки на листе алюминия:


В разметке нет ничего сложного. Не нужно высчитывать градусы, длины дуг и т.п. Вначале наносятся все прямые линии, а потом проводятся две дуги радиусом 28мм до пересечения с прямыми и разметка готова.

Материалом для отражателя-радиатора может служить алюминий, медь, или жесть от консервной банки. Медь и жесть даже более предпочтительны, поскольку они могут спаиваться. Толщина материала должна обеспечивать достаточную прочность конструкции. Для алюминия это не меньше 0,5мм. Теперь заготовка вырезается и сгибается. Вырезать желательно ножовкой, но если очень лень, можно и ножницами по металлу, как показано ниже. Тогда края придется выравнивать надфилем.

Выгибать отражатель нужно аккуратно, чтобы не царапать инструментом отражающую поверхность. После всех этих процедур получаем следующее:


Еще у заготовки остались «ушки» — две прямоугольные полоски. Отрезать их можно будет только после того, как отражатель будет выгнут. Либо их можно будет загнуть под светодиод, как показано ниже:


Далее вырезается деталь№2 – прямоугольная контактная площадка из однослойно фольгированного текстолита. Она точно такая же, как и в предыдущем варианте отражателя. Размеры ее 20х15 миллиметров, в ней сверлятся 4 отверстия диаметром 1 мм под крепление и два отверстия для проводов. Лишняя медь удаляется ножом, либо с помощью надфиля. Контактные площадки не лишним будет залудить. После чего отражатель и текстолит склеиваются и скручиваются между собой. Проволокой для скручивания может служить канцелярская скрепка. Диаметр и прочность материала у нее подходящие, нужно только не пережимать ее при закручивании иначе провод легко может переломиться. Кроме того, она легко залуживается и спаивается. Это может пригодиться для изготовления крепления отражателя-радиатора.


Понятное дело, что контакты светодиода не должны касаться корпуса радиатора.

Ну вот собственно и все. Последний штрих – это закрепить между собой две половины конуса. Если материалом радиатора была медь или жесть, половинки просто спаиваются. Если же, как в данном случае, радиатор был сделан из алюминия, половинки склеиваются нанесением клея с внешней стороны отражателя. Эта, казалось бы, мелочь очень важна, поскольку прочность корпуса теперь увеличится в разы.

Теперь подключаем (соблюдая полярность) и наслаждаемся результатом. Сфера применения данной конструкции самая разнообразная, от настольных минисветильников и подсветок до самодельных фонариков

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Какой рассеиватель выбрать: рекомендации

Во-первых, при выборе рассеивателя для светодиодных светильников требуется обращать внимание не светопропускаемую способность. Чем выше показатель, тем больше потока света будет проходить через материал

В итоге освещение в комнате будет ярче.

Кстати, чем больше показатель, тем больше стоимость рассеивателя света. Хотя применение дорогостоящих конструкций не всегда требуется. Например, в офисах рекомендовано использовать светодиодные приборы с рассеивателем типа «призма». В данном случае материал имеет не главное значение.

Если же важно правильно декорировать помещение, то обращать внимание при выборе рассеивателя требуется не только на пропускаемость света, но и внешний вид конструкции. Идеальный вариант – светодиодные приборы с рассеивателем света типа «опал»

Если устройство подвергается значительному воздействию механического типа, то рекомендуется его ограждать специальной светоотражающей решеткой. От умеренных ударов спасают рассеиватели типа «соты», «колотый лед», «призма». Последний вариант считается более прочным.

Что касается светоотражающих решеток, то их можно применять и без рассеивателей. Такие конструкции применяют в комнатах с высоким потолком (не меньше 2,5 м). Решетки улучшают эффективность освещения. В любом случае, при выборе нужно ориентироваться на то, для каких целей приобретается рассеиватель светового потока.

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

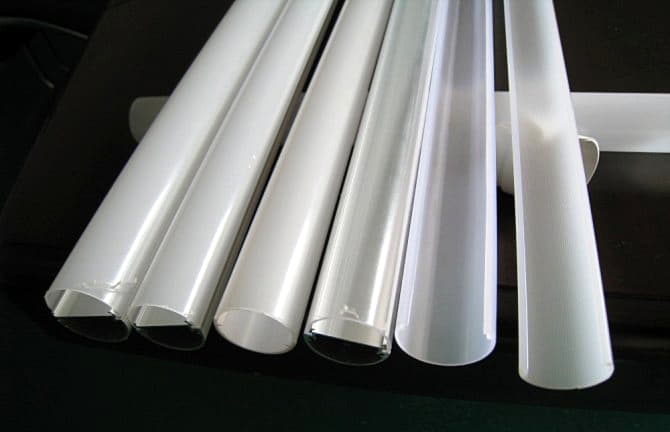

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Основные функции рассеивателя

Поскольку светодиод излучает довольно чистый и узконаправленный свет, смотреть на него не совсем комфортно. Для исправления этой ситуации рассеиватель просто необходим. К тому же санитарные нормы и правила требуют обязательно использовать светорассеиватель, делая исключение лишь для уличных осветительных приборов и для подсветки архитектурных сооружений.

Если говорить более подробно, то светорассеиватель должен:

  • защищать светодиод от внешней среды;
  • обеспечивать правильное, наиболее комфортное для глаз распределение света;
  • быть прочным и стойким к химическому воздействию;
  • быть долговечным;
  • обладать определенными эстетическими свойствами.

Как вы уже поняли, нельзя просто поменять люминесцентную лампу на светодиод. Вместе с установкой нового источника света требуется применить рассеиватель, тогда вы получите модернизированный, экономичный и безвредный для глаз светильник.

Из чего и как сделать отражатель?

Для изготовления отражателя важно определиться не только с его размерами. Определенную роль играет именно количество плоскостей, от которых будут отбиваться лучи

Главная сложность как раз и заключается в том, чтобы их сформировать.

Основой может послужить любой в меру податливый, но довольно прочный материал. Встречаются вполне работоспособные отражатели из пластмассы, ламинированной фанеры или флизелина. То, как будет формироваться приспособление, зависит от типа корпуса. Иногда могут потребоваться многогранные кристаллы (их можно найти в некоторых видах старых ламп, а при небольших размерах отражателей подойдут бусины, используемые при изготовлении бижутерии) для придания рефрактору нужных свойств.

Важно не только придать материалу нужную форму, но также заставить его отражать свет, который подают светодиоды. Отменным вариантом наружного покрытия может послужить хромированная краска, которая продается в баллонах

Можно не наносить отражающее покрытие, а доверить эту процедуру специалистам из профильной мастерской

Отменным вариантом наружного покрытия может послужить хромированная краска, которая продается в баллонах. Можно не наносить отражающее покрытие, а доверить эту процедуру специалистам из профильной мастерской.

При проектировании любых оптических систем важно сохранить баланс между конечной стоимостью сборки и правильностью расстановки элементов. При этом следует учитывать такую закономерность: чем выше эффективность элемента – тем больше его чувствительность к месту установки.. Закрепить составляющие системы можно не только с помощью клея и клейкой ленты, но также с использованием штифтов и крючков с предохранителями, которые пропускаются через плату

Закрепить составляющие системы можно не только с помощью клея и клейкой ленты, но также с использованием штифтов и крючков с предохранителями, которые пропускаются через плату.

Делаем самостоятельно

Чтобы изготовить светорассеиватель, вам понадобится исходный материал из вышеприведенного перечня. Кроме этого нужны будут и инструменты:

  • резак;
  • стеклорез;
  • нихромовая нить;
  • дрель с набором сверл для работы с различными типами стекол;
  • строительный фен.

Также вам необходим будет постоянный источник света для проверки готового самодельного изделия. Процедура изготовления состоит и таких последовательных операций:

  • выбираем матовое или прозрачное стекло;
  • вырезаем из исходного материала светорассеиватель нужного нам диаметра. Размер этого элемента определяется габаритами осветительного прибора. А если быть точнее – плафоном и источником света;

    Вырезам из стекла

  • если нужно, с помощью строительной тепловой установки нагреваем заготовку и придаем ей выпуклую форму;
  • затем даем ей время на остывание. Готовый рассеиватель

Теперь осталось закрепить светорассеиватель на светильнике. Для крупных ламп, типа Армстронг, данный элемент прикрепляют к алюминиевым профилям. Каркас из профиля может иметь круглую или прямоугольную форму. Первый тип часто используется для домашних светильников и автомобильных фар, а вот второй вариант – для офисных помещений и коридоров.

Для уличных светильников важно сделать такой рассеиватель, чтобы он выдерживал различные климатические условия места своей эксплуатации. Как видим, сделать светорассеиватель для светодиодного типа осветительных приборов не так уж сложно

Здесь главное определиться с типом исходного материала, а также с конечным результатом, какой свет вам необходимо сделать — рассеянный или приглушенный. После этого дело остается за малым.

Применение

Область применения светодиодных рассеивателей достаточно широка:

  1. Специализированная подсветка в жилых помещениях книжных полок, кухонных рабочих зон, аквариумов, элементов интерьера.
  2. Дополнительное освещение особых зон в магазинах, торговых и выставочных центрах.
  3. Выделение важных областей в уличном оформлении, рекламных щитах, декорировании скверов, садов.
  4. Создание общего фона свечения в общественных заведениях.

С помощью цветных диодных лент и программного управления их параметрами декорируют помещения, витрины, элементы интерьера и экстерьера, сооружения и конструкции в честь различных мероприятий, событий и праздников.

Как подобрать цветовую температуру ламп к интерьеру

Искусственное и естественное освещение имеет оттенок, который называют цветовой температурой, измеряемой в Кельвинах (К). Утренний и вечерний свет — теплый (2700-3000 К). Зимой в пасмурную погоду тон холодный (5000-6500 К), дневной — нейтральный (4000-4100 К).

Цветовая температура влияет на настроение людей и подбирается в зависимости от назначения помещения. Так, в рабочем кабинете, ванной, гардеробной можно установить бодрящий холодный свет. Для спальни и детской больше подходит расслабляющее теплое освещение.

Учитывают и дизайн интерьера. Светильники с диапазоном 2700-3000 К делают насыщенными цвета с теплым компонентом. Холодные, наоборот, темнеют и воспринимаются иначе, например, синий выглядит черным.

Такая подсветка подходит для небольших комнат, где много древесины и текстиля. Эти материалы чаще встречаются в стилях: эко, модерн, деревенский и классический.

Диапазон выше 5000 К делает более насыщенными цвета синего спектра — серый, голубой. Теплые оттенки теряют яркость, желтый кажется зеленоватым.

Холодное освещение больше подходит для больших комнат, наполняя их «воздухом», и уместно в простых интерьерах, где много геометрии и контраста. Это присуще стилям минимализм, футуризм и хай-тек.

Если недостаточно опыта в подборе освещения для натяжных потолков, то лучше остановиться на лампочках с показателем 4000 К. У нейтрального освещения есть ряд преимуществ:

  • не искажается цвет отделки;
  • почти незаметно влияние на настроение;
  • компромиссный вариант для зон работы и отдыха.

У дизайнеров существует и такое правило: все лампочки в комнате должны быть либо теплой, либо холодной цветовой температуры для однородности среды. Но допустимо сделать исключение для акцентной подсветки, если необходимо выделить фактуру или отдельный предмет.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

  • силикатное стекло;
  • поликарбонат;
  • акриловое стекло;
  • полистирол.

https://youtube.com/watch?v=hBBWPIEdA64

Функция и принцип работы рассеивателя

Особенность led-ленты состоит в том, что световой поток от нее распространяется на угол не более 120 градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить ситуацию, необходимо в непосредственной близости к лампам поставить материал, преломляющий и рассеивающий свет.

Именно эту функцию и выполняет светодиодный рассеиватель. Его внутренняя структура основана на неупорядоченном расположении частиц вещества. В результате свет при прохождении через такой материал значительно отходит от своей изначальной траектории – причем в разные стороны. От этого световой поток одновременно несколько слабнет и равномерно расширяется.

Обратите внимание! Увидеть и понять принцип работы рассеивателя для светодиодного светильника можно на следующем примере. Нужно положить сверху на лэд-ленту небольшой кусок матового целлофана

Световой поток от такой рассеивающей пленки сразу станет слегка приглушенным и равномерно распределенным по всей освещаемой площади.

Рассеиватель или диффузор, применяемый для светодиодных лент, состоит из двух основных элементов – корпуса и светопропускающей пластинки. У современных моделей первая часть устройства представлена в виде пластмассового, алюминиевого или нержавеющего профиля следующих форм:

Его геометрия определяется прежде всего местом применения рассеивателя, видами кронштейнов для него, особенностями и условиями эксплуатации. В основание профиля приклеивается светодиодная лента, а затем сверху она закрывается прозрачным или матовым материалом. Первые применяются, когда требуется сильная подсветка каких-либо выделенных зон – например, витрин в магазине, вторые – когда требуется создать общее ненавязчивое освещение, например, в ресторане.

Существует также гибкий профиль для светодиодов. По сути это силиконовая трубка с возможностью размещения внутри нее лэд-полоски. Благодаря высокой пластичности им можно придавать любые формы, что актуально при оформлении сложного фигурного декора, рекламных вывесок, деревьев.

Небесполезная деталь

Любые осветительные приборы создают световой поток определенного уровня. Но его можно изменить. Для этих целей и был изобретен рассеиватель. С его помощью можно смоделировать световой поток и сделать освещение более мягким. Наиболее часто рассеиватель используется для модуляции освещения, исходящего от современных экономичных лампочек (светодиодные, люминесцентные, галогеновые и т.д.), вкрученных в светильники.

Светодиодная лампа с рассеивателем

Особое внимание следует уделить светодиодным осветительным приборам. Светодиод дает узконаправленный и чистый свет

Поэтому смотреть на него будет не слишком комфортно. Поэтому такая ситуация подлежит исправлению с помощью рассеивателей. Это нужно делать еще и потому, что такие рекомендации прописаны в СНиП.

Рассеиватель в светодиодных светильниках обязан выполнять следующие функции:

  • обеспечивать защиту светодиодов (или другого источника света) от воздействий окружающей среды;
  • создавать для глаз комфортное и правильное распределение светового потока, испускаемого лампочкой;
  • повышать долговечность осветительного изделия;
  • повышать стойкость прибора к различного рода химическим воздействиям.

Как видим, невозможно произвести обычную замену люминесцентной лампочки на светодиодный источник света. Здесь обязательно возникает необходимость дополнительно установить рассеиватель. В результате вы своими руками получите экономичный, модернизированный и безвредный светильник, свет которого подходит для комфортного пребывания в помещении во время его работы. Для многих светильников (например, марки Армстронг, Опал и т.д.) данный элемент изготавливают из оргстекла. Из этого же материала рассеиватель вполне можно изготовить и своими руками в домашних условиях.

Варианты матирования стекла

Химический способ

На одну сторону рассеивателя наносится слой специальной пасты. Она буквально «травит» стекло, изменяя его кристаллическую решетку на определенную глубину. В результате получается матовая поверхность.

Плюсы – высокая скорость работы, равномерность и однородность получаемого слоя.

Минусы – пасты для матирования стоят дорого; к тому же придется потренироваться на нескольких фрагментах, чтобы получить хороший результат. Сложность – в определении необходимой толщины наносимой пасты и в равномерности ее укладки. Своими руками все грамотно исполнить несложно, если есть опыт такой работы. А вот новичку придется потратить изрядное количество времени.

О том, как соединить светодиодную ленту между собой коннекторами, читайте здесь.

Способ механический

Стекло обрабатывается любым абразивом. Чтобы матирование было более качественным и однородным, необходимо использовать материалы с мелкими фракциями. Например, песок.

Плюсы – хорошая скорость; ошибиться довольно сложно, так как результат обработки сразу же виден.

Минус – обычной бумагой наждачной (для шлифования) высокого качества матирования некоторых разновидностей стекла не добиться. К тому же работа эта довольно трудоемкая и потребует много времени. Для обычного стекла силикатного (оконного) понадобится аппарат пескоструйный. Своими руками простейший вариант сделать нетрудно, но придется искать источник сжатого воздуха.

Вряд ли кто станет для изготовления рассеивателя приобретать компрессор. Но если есть возможность его достать, хотя бы на время, то лучше работать с ним, а не с пастой.

Со стеклом акриловым или поликарбонатом значительно проще. Эти материалы более податливы к обработке, поэтому своими руками матирование можно сделать и «шкуркой» мелкофракционной.

Плюс – никаких хлопот; все, что необходимо, есть под рукой.

Минус – потребуется не только время, но и предельная внимательность и аккуратность.

Все технологии, рассмотренные выше, подходят для тех случаев, когда подразумевается некоторый короб, по которому проложена светодиодная лента.

Или если она смонтирована внутри предмета меблировки, что предполагает дополнительное остекление. Но вот для автомобилистов такие способы изготовления рассеивателя вряд ли подходят. Есть более совершенная методика, которая применима к любому типу LED-приборов, независимо от их мощности, геометрии и места установки.

Как изготовить светодиодную ленту своими руками

Копию LED-полосы фабричного производства изготовить в домашних условиях очень трудно. Она представляет собой печатную плату на гибкой основе, на которой смонтированы светодиоды и резисторы серии SMD. В домашних условиях эти материалы можно заменить текстолитовой полоской и обычными светодиодами и сопротивлениями, на ножках.

Необходимые инструменты и материалы

Для самостоятельного изготовления светодиодной ленты необходимы следующие инструменты:

  • ножницы или резак для отрезания текстолитовой полосы;
  • шило или тонкое сверло, соответствующее толщине ножек светодиодов и резисторов;
  • паяльник с припоем и канифолью;
  • строительный фен для прогрева термоусадочной трубки.

Кроме инструментов, необходимы следующие материалы:

  • Светодиоды. Количество зависит от напряжения, необходимого для работы каждого из светодиодов, напряжения питания – 12 В или 24 В, и желаемой яркости. Самодельная полоса подключается также к батарейке или USB. При изготовлении RGB-ленты диоды нужны разных цветов – красные, зеленые и синие.
  • Резисторы. Они необходимы для ограничения тока, протекающего через светодиоды.
  • Полоса гетинакса или текстолита толщиной 0,5 – 1 мм. При наличии фольгированного гетинакса можно изготовить печатную плату.
  • Отрезки провода для монтажа схемы. Сечение может быть любым, но не более 0,35 мм2, иначе они будут слишком жесткими.
  • Полоска, вырезанная из непрозрачной пластиковой бутылки или другой тонкой пластмассы. Размеры этой полосы совпадают с размерами текстолитовой полоски.
  • Прозрачная термоусадочная трубка. Диаметр должен позволять надеть ее на готовую полосу, а длина на 30 мм больше ее.

Процесс изготовления

Изготовление самодельной светодиодной полоски состоит из нескольких этапов:

  1. Составление принципиальной схемы. У каждого светодиода есть номинальное напряжение и ток. Исходя из этого, они соединяются группами последовательно с токоограничивающим резистором. Его номинал и мощность можно рассчитать по закону Ома или воспользоваться одним из онлайн-калькуляторов.
  2. Отрезается текстолитовая полоска. Длина и ширина полоски должны позволять разместить на ней все элементы схемы.
  3. Шилом или тонким сверлом сверлятся отверстия для монтажа деталей. Светодиоды размещаются в ряд, на одинаковом расстоянии друг от друга, а резисторы между ними, сбоку или с обратной стороны полосы, в зависимости от местных условий. Для изготовления RGB-полоски светодиоды располагаются с чередованием цвета.
  4. В просверленные отверстия вставляются элементы полосы.
  5. Отрезками провода с помощью паяльника соединяются все элементы согласно схеме.
  6. Припаиваются провода для подключения.
  7. Для придания конструкции более эстетичного внешнего вида полосы со светодиодами и вырезанная полоса из бутылки помещаются в прозрачную термоусадочную трубку. Полоса из бутылки размещается с задней стороны полоски со светодиодами.
  8. Термоусадочная трубка прогревается феном для стягивания всех деталей в одно целое. Для использования конструкции в воде, например, в аквариуме, ее концы герметизируют силиконовым герметиком. Это делает конструкцию водонепроницаемой.

Короб из гипсокартона на потолке своими руками

До закрепления обшивки укладывается утеплитель, если это предусмотрено. Листы гипсокартона режутся по размеру короба. Стыки двух соседних листов должны располагать на одном CD-профиле. Первоначально зашивается нижняя часть конструкции, а после боковая.

В результате получится короб с выступающим профилем. Выступающие отрезки следует заглушить. Для этого вставляете на них нарезанные куски профиля, соответствующей длины.

Это будет служить основой для крепления полоски гипсокартона, а сверху будет монтироваться светодиодная лента.

  • Не рекомендуется подключать ленту к блоку питания последовательно, так как последующий отрезок ленты будет светить слабее.
  • Если мощность блока слишком большая, то это значительно отражается на его размерах. Поэтому при обустройстве каркаса учитывайте это. Существует другой вариант, например, приобрести блок питания для каждого отрезка ленты, он имеет небольшие габариты.

В данной статье мы расскажем как сделать короб из гипсокартона самостоятельно, рассмотрим различные варианты, а также продемонстрируем фото и видео инструкции. Чтобы выбрать соответствующий блок питания, необходимо определить мощность светодиодной ленты. Для этого нужно измерить периметр всей ниши и умножить полученную цифру на мощность погонного метра ленты. Но это еще не все, так как следует учесть такие нюансы:

Матовый рассеиватель для светодиодной ленты своими руками (бюджетно)

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.


Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.


Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

  • силикатное стекло;
  • поликарбонат;
  • акриловое стекло;
  • полистирол.

Светопропускающая способность материалов (прозрачных)


Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

  • Химическое;
  • Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

  • Минимальные затраты времени;
  • Однородная структура поверхности

Минусы метода:

  • Относительно высокая стоимость паст;
  • При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

  • Требуется пескоструйный аппарат;
  • Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

svetodiodinfo.ru

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
