Cветодиодная лента (led): виды, устройство, характеристики

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8. Собрать схему светодиодной подсветки на батарейках можно двумя способами:

с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда. Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

надёжность и долговечность;
компактность (размер конвертера соизмерим с flash-накопителем);
приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

Разбираемся, как запитывается светодиодная лента на батарейках. Научимся заодно рассчитывать ожидаемый срок работы и решим, подходит ли такой способ, с учетом имеющейся задачи и доступных материалов.

Светодиодные ленты рассчитаны на рабочее напряжение в 12 или 24 В, стандартное напряжение в сети — 220 В. По умолчанию проблема обходится покупкой блока питания, но при желании все решается обычными батарейками.

Расчет и детали сборки

Все радиодетали, необходимые для практической реализации, стоят недорого или имеются в запасах радиолюбителей. Исключение составляет трансформатор, над которым придётся немного поработать.

Трансформатор изготавливается своими руками из ферритового кольца, демонтированного из неисправной компактной люминесцентной лампы или импульсного блока питания. Внешний диаметр кольца составляет около 10 мм с возможным допуском в обе стороны. Для намотки используются два одножильных провода одинаковой длины сечением 0,5 мм2. Идеально подходит витая пара, применяемая в сетевом LAN подключении.

Оба провода (желательно разных цветов) складывают друг к другу и наматывают на кольцо, укладывая витки по окружности. Всего должно получиться 20 витков. При этом начала проводов выходят с одной стороны, а концы – с другой. После этого начало провода одного цвета соединяют с концом провода другого цвета и подключают их к плюсу батарейки. Два оставшихся конца соединяют с коллектором транзистора и резистором.

Транзистор выбирают исходя из наибольшего тока коллектора с двойным запасом, чтобы избежать перегрева. В данном случае подойдёт КТ315В или КТ3102А. Вместо них можно установить импортный BC547А с параметрами:

максимальный ток коллектора – 100 мА;
максимальное напряжение коллектор-эмиттер – 45В;
коэффициент усиления h21Э – 100-220.

Задавшись наибольшим рабочим током коллектора 25 мА, можно рассчитать ток базы: IБ =IK/ h21Э=25/100=0,25 мА.

Теоретически сопротивление резистора R1 можно рассчитать по формуле: R1=(UБАТ-UБЭ)/IБ =(1,5-0,6)/0,00025=3600 Ом.

Однако на практике достаточно резистора номиналом 1кОм, так как в расчете не учитывается входное сопротивление источника питания и высокочастотный режим работы и ток намагничивания, который является балластной составляющей тока коллектора. Также следует учесть, что по мере снижения ЭДС батарейки резистор с меньшим сопротивлением окажется более эффективным. С резистором 1кОм-0,125Вт±5% амплитудное значение тока светодиода не превышает 26 мА.

Диод VD1 в данном случае должен обладать малым падением напряжения в открытом состоянии. Для этой цели подойдут диоды Шоттки типа 1N5817-1N5819, у которых падение напряжения на малых токах составляет 0,2-0,4В. Конденсатор C1 – электролитический на 10 мкФ-6,3В. Этой ёмкости достаточно, чтобы сгладить пульсации тока на светодиоде.

Во время работы батарейка теряет ёмкость, и напряжение на её выводах снижается. При этом светодиод будет продолжать светиться, пока соблюдается условие: UБАТ>UБЭ (в среднем 0,6В). Таким образом, схема питания светодиода от одной батарейки позволяет с максимальной эффективностью использовать пальчиковую батарейку.

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

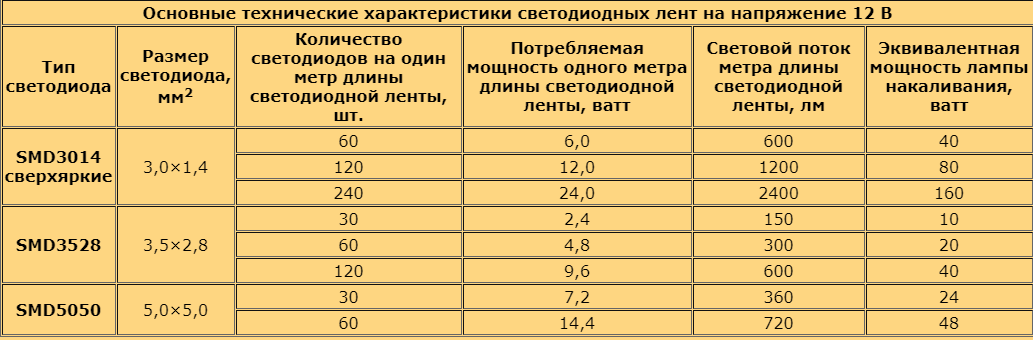

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты. Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты

Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

общий световой поток 250х15=3 750 лм;
на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
паяльник с флюсом и припоем;
пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

тумблер;
светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища

Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах)

Рассмотрим, как правильно выбрать блок питания:

Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

Определите общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы

Очень важно не экономить на приспособлении с нужной мощностью

Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Подключаем в помещении через выключатель

При подключении от сети 220 В выключатель устанавливается таким образом, чтобы разрывать цепь перед адаптером. Располагать блок питания необходимо как можно ближе к самой ленте. Избыточная длина создаст повышенное сопротивление, что приведет к уменьшению яркости горения светодиодов. Для корректной работы длина кабеля после силового блока не должна превышать 7 метров. При необходимости можно увеличить этот предел, используя многожильный медный провод с хорошей пропускной способностью.

Некоторые модификации диммеров производятся с пультом дистанционного управления, это позволяет устанавливать сам блок в труднодоступных незаметных местах.

Подготовка материалов и деталей

Начинать подготовку следует с выбора конструкции и технологии. Необходимо решить, как сделать светильник из светодиодной ленты своими руками, определиться с его формой, размерами и прочими параметрами. Только после этого можно будет подсчитать количество материалов, определиться с инструментами и прочими нужными элементами. В любом случае понадобится:

светодиодная лента;
блок питания;
паяльник;
ножницы;
клей;
изолента.

Для изготовления своими руками светильника также потребуется опорная конструкция, несущий элемент, на который будет крепиться светодиодная лента. Этот вопрос также должен быть решен заранее, на стадии проектирования.

Форма светильника может быть разной. Особенность светодиодной ленты состоит в гибкости, способности устанавливаться как на плоскую, так и на криволинейную поверхность. Возможно создание подвесной линейной конструкции, настенный или настольный вариант.

Поскольку нужно лишь в установке светодиодной ленты на определенную опорную систему, то основной задачей становится выбор того или иного вида конструкции или дизайна. Большинство пользователей обходятся подручными материалами, но существуют и более сложные изделия, когда из светодиодной ленты делают люстру, изготавливают светильник, напоминающий отдельную лампочку и т.п.

Для них также требуются исходные детали или материалы, которые необходимо приготовить заранее. Форма или конструкция опорной части принципиального значения не имеет, но одно правило следует учитывать в обязательном порядке: поскольку светодиодная лента чувствительна к температуре, опорный элемент должен являться также радиатором, эффективно отводящим тепловую энергию. Оптимальным вариантом является самодельный корпус из массивных металлических деталей, хромированных мебельных труб и прочих подобных предметов.

Что делать если нет готовой светодиодной ленты

Отсутствие светодиодной ленты не обязательно ставит крест на всей затее. Ее можно изготовить самостоятельно, используя для этого определенное количество обычных светодиодов. Способов изготовления может быть много, рассмотрим наиболее простой и удобный. Понадобятся:

светодиоды с рабочим напряжением 3 В;
полоски гетинакса или иного, менее жесткого пластика с хорошей теплопроводностью;
прозрачная термоусадочная трубка;
пластиковая бутылка, желательно зеленого цвета;
провода, паяльник и припой.

Порядок действий:

На полосках гетинакса шириной 1 см по всей длине сверлят отверстия, куда будут вставлены корпуса светодиодов. Расстояние между центрами выбирается таким, чтобы на элементы равномерно размещались по длине и не слишком отдалялись друг от друга (размещение с шагом 3 см выглядит достаточно привлекательно).
После установки контакты соединяются между собой (если их длины не хватает, наращивают тонким проводом), на лицевую сторону полосок укладываются полосы пластика такой же ширины, нарезанные из бутылок

Они играют роль светофильтра и хороши при использовании прозрачных (бесцветных) светодиодов.
Затем аккуратно натягивают прозрачную термоусадку и, осторожно нагревая ее, обтягивают получившуюся светодиодную ленту, обеспечивая качественную защиту от влаги.
Получившиеся отрезки соединяют в группу из 4 параллельных элементов, чтобы можно было использовать стандартный 12-вольтный источник.

Остается только подключить блок питания и установить светильник в отведенное место.

Советы

Любой блок, предназначенный для запитывания светодиодных ламп, должен соответствовать стандартам в области освещения.
Не советуется разбирать корпус и пытаться вносить какие-то изменения. Перепаивать схему адаптера сложно и долго. Даже для электронщика.
В зависимости от мощности БП, к нему может быть подключено несколько лент. Для этого существует RGB усилитель. Он принимает сигнал от одной ленты, и раздает его другим. При этом, синхронность изменения цветов и яркость не теряется.

Внимание! Если попытаться подключить ленту напрямую в розетку, она начнет дымиться и, естественно, работать после этого не будет

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать. Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

R (red) — красный провод;
G (green) — зеленый проводник;
B (blue) — синий провод;
V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Важные нюансы управления яркостью

Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания

Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов

Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

Условия применения led подсветки от батареек

Однако такое подключение светодиодной ленты имеет свои ограничения. И применять его можно не везде и не всегда.

Самый главный недостаток – это малая протяженность и малая мощность.

При большой длине Led ленты, например освещение по всему периметру дома или комнаты не малых размеров, все таки придется использовать обычный блок питания с традиционным сетевым напряжением 220V.

Так где же можно применять светодиодные ленты от батареек?

шкафы

Это могут быть как шкафчики в спальне (с одеждой и обувью), так и на кухне (с посудой и различными кухонными принадлежностями).

книжные полки или картины

Такая подсветка уже не будет портить внешний вид полотна уродливыми проводами, а только подчеркивать его красоту.

гаражные помещения небольшой площади

погреб в гараже или сарае

Здесь на полную сказывается главное преимущество подсветки от батареек – автономность и независимость от переменного сетевого напряжения.

временная подсветка помещений при аварийных ситуациях и полном отсутствии электроснабжения в доме или квартире

подсветка рабочей поверхности на кухне, подсветка ванной комнаты или балкона

Только не забывайте в этом случае использовать светодиодную ленту влагозащищенного и герметичного исполнения с защитой IP 55,65.

сценическая одежда для выступлений

спортивные тренажеры, велосипеды

салоны автомобилей

Дополнить варианты применения вы можете самостоятельно, в зависимости от ваших фантазий и потребности.

№1. Как работает светодиодная лента?

Наверняка, в интернете или у кого-то из знакомых вы встречали эффектную подсветку плинтуса, потолка или рабочей зоны на кухне, выполненную из сплошного ряда лампочек. Это и есть светодиодная (LED) лента. Её основой является полоса диэлектрика толщиной всего 0,2 мм. На нее наносят токопроводящие дорожки, а на них, в свою очередь, располагаются контактные площадки, на которые осуществляется монтаж светодиодов. Также на ленте есть резисторы, которые ограничивают потребляемый ток.

Светодиоды на ленте расположены на одинаковом расстоянии друг от друга, благодаря чему достигается равномерное свечение. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.

Ленты выпускают в бобинах длиной по 5 м и шириной от 8 до 40 мм. Каждая лента – это множество отдельных модулей длиной 2,5-10 см, на каждом модуле установлено определенное количество светодиодов и резисторов. Между модулями есть места для разреза. Это значит, что вы сможете отрезать фрагмент необходимой длины и/или соединить несколько отрезков в одну цепь. Обратная сторона ленты часто бывает самоклеящейся, что значительно упрощает ее монтаж.

Для подключения светодиодной ленты понадобится блок питания, который будет подавать на светодиоды ток 12 В (реже 24 В или 36 В), понижая исходные 220 В. Для многоцветных лент также потребуется контроллер. Для регулировки яркости могут использоваться диммеры.

Все данные о напряжении, цветах свечения, размере диодов, их количестве на метр и прочие сведения указываются в маркировке. Пример: LED 12V RGBW SMD 5050 120 IP65. Расшифровка в таблице ниже.

Плюсы светодиодных лент:

минимальное потребление энергии при достаточно высокой яркости свечения;
возможность монтажа в самых труднодоступных местах, лента практически не отнимает полезное пространство;
относительная простота монтажа;
долговечность. Если вы выбрали качественную ленту и обеспечили ей требуемые условия температуры и влажности, то она честно просветит обещанные 20-50 тысяч часов. Некачественные ленты неизвестных производителей могут выйти из строя в первый же год эксплуатации;
если перегорит один из светодиодов, перестанут светить только 3 диода, а не все. Это связано с особенностями строения ленты;
светодиоды не боятся ударов и низких температур;
возможность реализовать интересные идеи в плане освещения, например, эффект парящего потолка. Выпускаются ленты с свечением разных цветов, а в некоторых предусмотрена возможность менять цвет и яркость свечения.

Минусы:

необходимость использования блока питания;
через 20-50 тысяч часов яркость светодиодов уменьшается.

Уличная светодиодная лента 220 В IP68

В этом случае аппарат не повредится ни от пальца, ни от проволоки, ни от пылевых частиц. Сильный водяной напор также не нанесет вред диодному приспособлению, однако при погрузке устройства в жидкость не стоит надеяться, что прибор не выйдет из строя. В течение получаса с лентой ничего не случится, но не испытывайте электроприбор длительным погружением.

Все аппараты, показатели которых начинаются от «6», приспособлены для оборудования мест, подверженных атмосферным воздействиям: сильный ветер, частые осадки, аномально повышенная влажность и другие.

Обычно, если увеличить один показатель, соответственно увеличивается и второй. К примеру, устройство, которое способно погружаться в воду на длительное время, защищено также и от попадания пыли, и наоборот. Поэтому защита с показателями IP37 — абсурд.

Напряжение

Особенное внимание хочется обратить на уличную светодиодную ленту 220 В. Приборы с таким способом питания отличаются простотой эксплуатации и более экономной комплектацией. Для работы полоски на 220 Вольт не требуются дополнительные стабилизаторы напряжения, блоки питания и прочее

Достаточно всего одного компактного выпрямителя, с помощью которого осветительный аппарат включается в розетку. В выпрямителе находится диодный мост, обеспечивающий функционирование светодиодов. В отличие от адаптера питания, который обычно подключается каждые 5 метров, одного выпрямителя хватает на стометровый отрезок ленты. Конечно, для домашнего декорирования такие длинные полоски не нужны, но для уличного освещения эффективнее выбрать именно их

Для работы полоски на 220 Вольт не требуются дополнительные стабилизаторы напряжения, блоки питания и прочее. Достаточно всего одного компактного выпрямителя, с помощью которого осветительный аппарат включается в розетку. В выпрямителе находится диодный мост, обеспечивающий функционирование светодиодов. В отличие от адаптера питания, который обычно подключается каждые 5 метров, одного выпрямителя хватает на стометровый отрезок ленты. Конечно, для домашнего декорирования такие длинные полоски не нужны, но для уличного освещения эффективнее выбрать именно их.

Разнообразие цветов

Разобравшись с техническими моментами, человек переходит к последнему, самому главному — визуальному.

Уличная светодиодная лента 220 В бывает:

одноцветными (монохромными);
Одноцветные ленты светят – не сложно догадаться по названию – только одним цветом. Однако лишь красного или зеленого свечения, к примеру, часто недостаточно для создания красивого интерьера и поднятия настроения. На помощь приходят RGB-устройства.
трехцветными (RGB); Подробнее о уличной RGB ленте
RGB — это аббревиатура, состоящая из названий трех основных цветов: R — красного, G — зеленого и B — синего. Эти три цвета смешиваются и получают абсолютно новый оттенок, совсем не похожий на остальные. С помощью определенных контроллеров можно установить программу свечения: интенсивность освещения, яркость, динамику переливания цветов и скорость затмения. Все прекрасно, однако из основных цветов нельзя получить чистый белый оттенок — только желтоватый или молочный.
четырехцветными (RGB+W).

RGBW выполняет те же функции, что и трехцветный аналог, но еще способна полностью передавать белый цвет, никак его не искажая. На самом деле, людей обычно не беспокоит четкость белого оттенка, поэтому они обходятся трехцветной линейкой.

Как выбрать место монтажа

Светодиодная подсветка имеет большой спрос у маркетологов, которые используют ее для рекламы либо вывесок с названием заведения.

Особенности монтажа

Существует мнение, что в домашних условиях выполнить монтаж легче, чем на улице. Действительно, снял защитную пленку и придавил полоску к стене липкой стороной — проще простого. Но уличная установка также не потребует множества усилий. Нужно приобрести пластиковые хомутики, с помощью которых человек легко зафиксирует линейку на дереве или других предметах, которые можно обхватить. Преимущество установки стяжками заключается в том, что демонтаж ленты пройдет еще быстрее, чем сама установка. Это будет плюсом в тех случаях, когда декорирование делается на непродолжительный срок, например, к наступающему празднику или торжеству.

Если же прикрепить подсветку требуется к предмету – дому, к примеру, – рекомендовано приобрести скобы из пластика. Их можно использовать только, если обшивка фасада не испортится от небольших отверстий.

Как подключить светодиодную ленту к электросети

В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.

В сеть 200 В включаются только предназначенные для этого изделия.

Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.

Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.

Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.

Расчет длины

Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.

Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.

Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не вызвать короткое замыкание.

Чтобы не испортить всю ленту.

Чтобы не нарушить схему питания группы светодиодов.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Трехцветных.

Разноцветных, установленных поочередно.

Зависит от конструкции – может быть и так, и так.

Верно! Не верно!

Продолжить »

На 24 В.

На 36 В.

На 12 В.

Зависит от конструкции.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Категорически нельзя.

Можно – она питается низким напряжением.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – можно испортить глаза.

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – она очень слабо светит.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Предыдущие светодиоды забирают все напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

Перепройти тест!

Предыдущая
Светодиодная лентаПодключение RGB ленты и варианты её использования
Следующая
Светодиодная лентаВыбираем профиль для светодиодной ленты

Спасибо, помогло!1Не помогло

Вывод

Использование СДЛ позволяет подчеркнуть предметы интерьера (лестницы, кухонные гарнитуры, потолки, выступы и т.д.) Их низкая цена и большой выбор видов позволяет создавать различные сценарии освещения.

При использовании конструкции с питанием от переменного напряжения 220 В необходимо соблюдать правила электробезопасности и максимально изолировать токоведущие части. Запрещено использование led элементов напряжением выше 12 В для подводного освещения.

Преимущества

Безопасный уровень рабочего напряжения 12/24 В.
Наличие самоклеящегося слоя упрощает работы по монтажу и позволяет установить её в любом ровном месте.
Низкий уровень потребления электрической энергии.
Долгий срок службы и уровень надежности при соблюдении правил эксплуатации.
Для регулировки длины платы предусмотрены специальные места, в которых можно её отрезать или нарастить (припаять).
Экологически безопасно.
Широкий выбор палитры.

Недостатки

Применение в схеме дополнительных элементов (драйвер).
Высокая цена за комплект оборудования для реализации основного освещения. Как следствие применение в качестве подсветки.
