Выбираем led ленту: виды, питание, технические характеристики

Особенности монтажа

Большинство производителей делают светодиодные ленты для подсветки с самоклеящейся основой. Такой двухсторонний скотч позволит легко и быстро монтировать лед-полоску на гипсокартон, дерево, штукатурку, металл.

Однако при ее установке нужно учитывать, что led-кристаллы во время свечения выделяют тепло, и чем они ярче, тем его больше – настолько, что может повредить сами диоды. Поэтому рассмотрим, как сделать монтаж лэд-системы с радиатором и без, и что использовать в качестве материала для отведения тепла.

На радиаторе или без

Вопрос о том, нужен ли
радиатор для лед-подсветки решить просто: для led-элементов габаритами 3528 –
2835 и ниже, расположенными на светодиодной ленте в один ряд с плотностью не
выше 60 штук на один метр, отведение тепла не требуется. При отличающихся от
этих параметров для диодных лент обязательно понадобится отвод нагрева.

Первыми признаками поражения кристаллов является ухудшение их яркости. Например, свечение лэд-полоски 5050 после непрерывной работы в течение трех десятков часов без батареи по сравнению с новой стало настолько хуже, что разницу можно было видеть невооруженным глазом.

Что использовать как радиатор

В качестве радиатора
для отвода тепла от светодиодной подсветки на базе лед-полоски лучше использовать
дюралюминиевый или стальной оцинкованный профиль. Такие материалы отличаются
идеальными теплопроводными показателями. Лучшим решением будут уголки, полоски
или П-профили из этих сплавов. Led-лента закрепляется на них также, как и на
любую другую поверхность – самоклеящейся основой (изначально обезжирив и
зачистив металл). Для более надежной фиксации основу радиатора можно
предварительно слегка подогреть строительным феном.

Как соединить светодиодную ленту

Быстро соединить
светодиодную ленту
с блоком питания или контроллером можно с помощью
специальных зажимных устройств – коннекторов. Главное при их выборе, чтобы
количество контактов соответствовало их числу на лед-полоске. Например, для монохрома
– это два, а для RGB – четыре. Перед началом процедуры необходимо
удостовериться, что клеммы на материале полоски открыты.

На влагостойких моделях
они покрыты слоем силикона. Его нужно снять острым лезвием с лицевой стороны
(противоположному самоклеящемуся слою), не повредив материал. Далее
светодиодная полоска аккуратно вставляется в коннектор, и крышка зажима плотно
закрывается. Соединение готово и при правильном подходе будет исправно на
протяжении многих лет службы.

Как определить качество

Допустимо ориентироваться на рекомендации потребителей. Когда выбирается светодиодная лента отзывы какая лучше позволяют выбрать производителя и даже модель

При этом обращают внимание на критерии:

  • наличие сертификата, что гарантирует качество монтажной платы;
  • яркость светодиодов: когда источники света начинают хуже работать (становятся бледными во включённом состоянии), появляется синий оттенок свечения, это может говорить о развитии процесса старения или низком качестве прибора;
  • при изготовлении платы применяется медь, причём гибкая полоса должна быть двусторонней.

Когда выбираются осветительные приборы на монтажной основе, учитывают их технические характеристики. Популярные модели сравнивают по яркости свечения. При этом оценивают надёжность техники.

Степени защиты от влаги

Выпускаются ленты с разной степенью защищенности от влажности окружающей среды. Этот показатель характеризуется буквенно-цифровым кодом. В нем имеется сочетание двух букв — IP (Ingress Protection — защита от проникновения). Вслед за ними расположены цифры: чем они выше, тем более надежный уровень защиты.

Ленты классифицируются следующим образом:

  1. Открытые. К таковым относятся устройства с индексом IP20 и IP33. Подходят исключительно для сухих помещений. Если уровень влажности повышенный, понадобится особый профиль с рассеивателем.
  2. Влагостойкие ленты имеют маркировку IP65, IP66, IP67.
  3. Герметичные ленты. Это высший уровень защиты. Обозначается индексом IP68. Светильник находится в силиконовой оболочке и полностью герметичен.

Лента IP65

Эта лента относится к наименее защищенным среди водонепроницаемых моделей. Однако имеющийся уровень влагозащиты вполне достаточен, чтобы обеспечить функциональность источника света в большинстве ситуаций. Светильник с уровнем защиты IP65 используются в следующих случаях:

  • подсветка бассейнов, пешеходных дорожек, фонтанов;
  • освещение витрин, рекламных щитов;
  • освещение оранжерей;
  • подсветка различных элементов тюнингованных автомобилей.

Влагозащищенность светильника достигается нанесением на нее силикона. Встречаются модели, покрытие слоем эпоксидной смолы.

Изделия с индексом IP65 достаточно защищены от влаги. Однако такие ленты нежелательно надолго погружать в воду, так как спустя некоторое время она все же проникает во внутреннюю часть устройства. В результате источник света выходит из строя.

Ленты IP66 и IP67

Светильники с индексами IP66 и IP67 — промежуточные между наименее защищенной лентой IP65 и самой влагонепроницаемой моделью под маркировкой IP68. Как и IP65, их не рекомендуется надолго оставлять под водой. Устройства класса IP66 способны работать при длительном контакте с мощными водяными струями. Ленты с уровнем защиты IP67 можно погружать на метровую глубину в воду на 20-30 минут, и светильник при этом сохранит работоспособность.

Обратите внимание! Вне зависимости от маркировки ленты, при ее разрезании на отдельные участки происходит нарушение протекторного слоя. Чтобы сохранить защитные качества устройства, линию разреза следует обработать силиконом

Лента IP68

Изделия под маркировкой IP68 характеризуются максимальной степенью электротехнической защищенности. IP68 актуален для ситуаций, когда имеется постоянный или длительный контакт с водой (например аквариумы, бассейны). Источник света имеет двойную защиту: все внутренние элементы покрыты эпоксидной смолой, а сама лента находится в силиконовой трубке.

Как смонтировать светодиодную ленту на потолок

Чтобы установить ленту, следуйте инструкции поэтапно.

Как вмонтировать ленту:

  • Сначала определите длину светодиодной ленты, если есть необходимость, срастите полоски до требуемой величины;
  • Если нужно, ленту разрежьте на специальные готовые метки, чтобы не повредить контакты;
  • В случае с цветной лентой, сначала подключите ее к контроллеру, на его разъемах есть меточки по цвету проводов;
  • R – означает красный, G – зеленый, В – голубой, для черного провода клемма обозначается или 24V или 12V;
  • После этого подключите контроллер к понижающему трансформатору, главное, не допустить ошибки с переполюсовкой, иначе ленточное устройство просто перегорит;
  • Собранную схему подключите к сети 220 вольт, проверьте правильность сборки;
  • Если все удалось сделать правильно, можно, наконец, клеить ленту к потолку, сначала отсоединив ее от контроллера.

Случается, что качество контроллера оставляет желать лучшего, в этом случае, прежде чем встроить ленту, ее можно спаять. Здесь подойдут провода от коннекторов.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные


Монохромная лента белого цвета Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Многоцветные RGB


RGB светодиодная лента Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.


RGBW — светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен диод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, светодиоды, резисторы — ничем не защищены.


Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.


Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс Защита от предметов Защита от влаги
IP33 от крупных предметов диаметром более 2,5 мм от дождя и брызгов, падающих под углом 60°
IP65 полная защита контакта от пыли от водяных струй с любого направления
IP67 полная защита контакта от пыли от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого светодиода в отдельности.


Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.


Лента бокового свечения

Торцевое расположение светодиодов изменяет направление света — светодиоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Установка светодиодных лент

Как же подключить светодиодную ленту? Прежде чем приступить к монтажу подсветки, надо соблюсти два правила:

* Место установки. Точно измеряют длину места установки, иногда для перестраховки добавляют несколько сантиметров

Важно знать, что крепить ленту нельзя к гипсокартону, обоям и стеклу. Значит, её надо поместить в алюминиевый профиль и только затем монтировать. Места резки на ленте уже предусмотрены и обозначены, кратность диодов между резкой равняется 3 штукам

Места резки на ленте уже предусмотрены и обозначены, кратность диодов между резкой равняется 3 штукам.

* Мощность. Её легко рассчитать, если посмотреть в инструкции мощность диодов (1 метр) и умножить на предполагаемую длину ленты-светодиода. Общая цифра даст возможность понять, какой блок питания приобрести.

Для контроля яркости понадобится такой прибор, как диммер. Для разноцветной RGB ленты нужен будет контроллёр, который поможет создавать необычные световые эффекты.

Процесс подключения проводов к ленте-светодиоду умещается в четыре этапа:

* Понадобится паяльник с небольшой мощностью, несколько разноцветных проводов (длина не менее 20 см), специальная термоусадочная трубка. * Подобранные проводки разных цветов (красный, зелёный, синий, чёрный) зачищают, обрабатывают антилужным раствором. * Осуществляют припайку залуженных концов к LED ленте. * В трубку засовываются провода, и обдувают феном технического назначения.

Как подключить светодиодную ленту к блоку питания? Блоки питания бывают трёх образцов: компактный, герметичный и негерметичный. Компактный блок питания обычно небольших размеров, с влагозащитной функцией и малой мощностью 75 Ватт.

Герметичный блок помещён в корпус из алюминия, он умело отводит тепло, стабильно работает в условиях улицы, ему не страшны негативные влияния природы.

Негерметичный блок питания обычно немаленьких размеров, высокой мощности, имеет открытую поверхность, используют только в закрытых помещениях.

Как показывает практика, светодиодную ленту нельзя подключать напрямую к сети в 220 Вольт. Для неё понадобиться постоянный ток величиной 12 или 24 Вольт.

Значит, необходимы преобразователи тока в виде переходников, адаптеров, блоков питания и так далее. Уже разработаны модели лент с миниатюрными выпрямителями и вилкой для розетки.

Очень часто для дополнительного освещения в автомобиле прибегают к помощи лент на светодиодах. Можно ли их установить самостоятельно? Да, для этого не нужно особых знаний и подготовки. Потребуется фантазия, терпение и некоторый отрезок времени.


Как подключить светодиодную ленту на 220 Вольт

Для автомобиля лучше всего подойдёт лента на клеевой основе. Их также часто используют для подсветки витрин, рекламных щитов и вывесок. Они демократичные в плане цены, надёжные и очень просто монтируются. От количественного показателя светодиодов будет зависеть яркость освещения.

Во время покупки ленты не забывают и про запас, он должен составлять не менее 20% от всей требуемой длины. Дальше точно выбирают местоположение в авто для подсвечивания: обычно под приборной панелью.

Организовать питание ленты можно от прикуривателя или от резистора. Места перегибов соединяют коннектором, а провода спаиваются между собой.

Места спаек дополнительно проклеиваются силиконовым веществом для надёжности и предотвращения проникновения влаги.

Очень часто проводку и соединения аккуратно прячут под обшивку или панель. Чтобы применить прикуриватель, прибегают к помощи зарядки для телефона (автомобильной).

Для этого её придётся модернизировать и подсоединить к контроллёру. Во время прослушивания музыки с помощью кнопочек управляют и светомузыкой.

Светодиодную ленту часто используют для подсвечивания частей автомобиля

Для установки ленты-светодиода в задней части (багажное отделение, под капотом) автомобиля используют специальную влагозащитную модель ленты с двумя контактами.

В местах спаек применяют герметик (силикон). Подсветка хороша тем, что если сгорел хоть один светодиод, его легко сменить.

Монтаж подсветки в собственном автомобиле – процесс творческий. Её устанавливают в любом удобном месте: начиная с капота и заканчивая музыкальными колонками.

Рассмотрим подробнее что же представляет собой гибкий неон

Данная лента представляет собой те же самые светодиоды высокой яркости, заключенные в полупрозрачную оболочку ПВХ. Сами диоды расположены почти вплотную друг к другу. А полупрозрачная матовая оболочка скрадывает точечное свечение свечение. Поэтому гибкий неон светится равномерно. Это похоже на то как светятся неоновые рекламные трубки. Поэтому данная лента и получила такое название.

Она не боится высоких и низких температур (от -35 до +45), влаги, ударов, изгибов.

Преимущество:

  • Просто и быстро монтируется
  • Не боится ударов
  • Очень гибкий и эластичный
  • Свечение у него равномерное и яркое
  • Устойчив к ультрафиолетовому излучению
  • Влагостокий — IP65
  • Надежный (срок службы до 5 лет)

По форме гибкий неон бывает

круглого сечения и в виде гриба.

Круглого сечения (с прозрачным основанием) светит на 360 градусов, в виде гриба (с непрозрачным основание) светит на 180-270 градусов.

Лента гибкий неон с непрозрачным основание более распространена. Она применяется там, где подсветка с обратной стороны не требуется.

Напряжение питания 220 или 12 вольт. Есть ещё на 24 и 5 вольт, но встречается довольно редко.

Разрезать гибкий неон можно только в определенных отмеченных местах. Для ленты питанием 220 вольт — это 1 метр, для 12 вольтовой значительно меньше — через несколько сантиметров (2,5).

Так как светодиоды питаются постоянным током, для подключения гибкого неона питанием 220 вольт к сети используется выпрямитель 220 вольт, который преобразует напряжение 220 вольт переменного тока в постоянный. Его хватает на подключение ленты длиной до 50 метров. Больше чем 50 метров подключать нельзя.

Как подключить ленту гибкий неон я писал в статье «Прикроватное освещение в спальне». Ещё раз рассказываю.

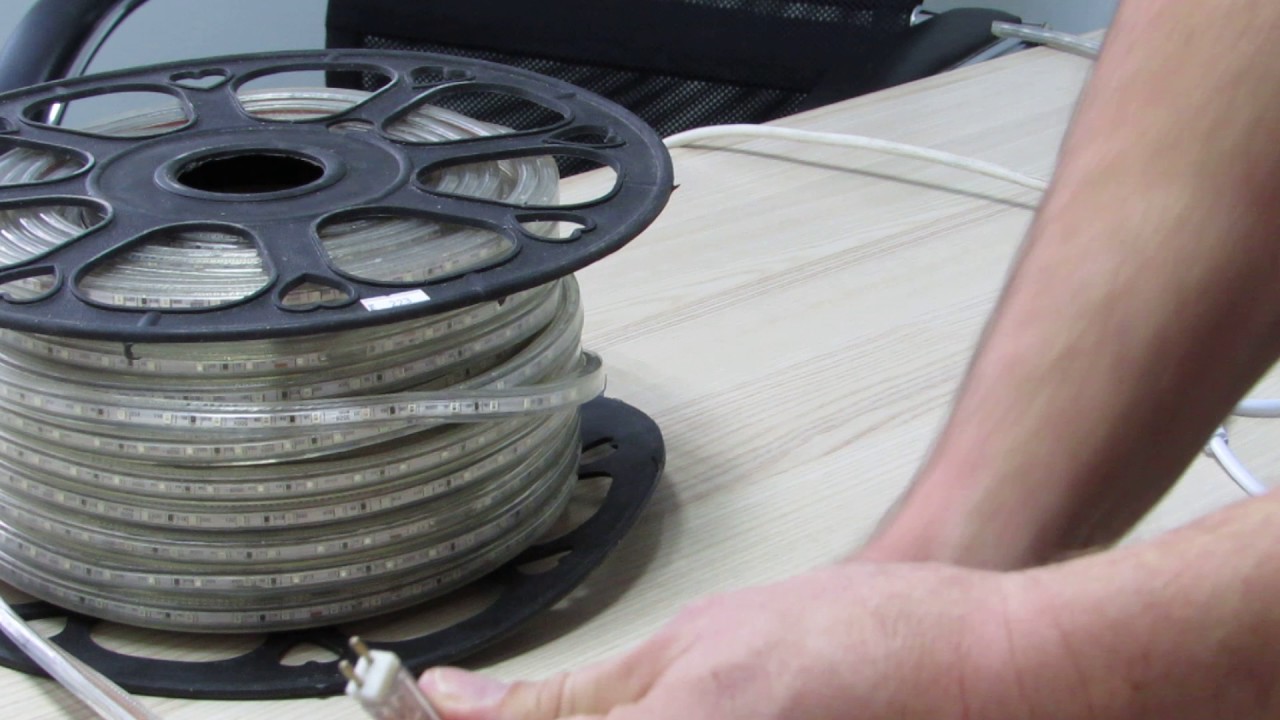

Подключение и монтаж ленты питанием 220 вольт.

Для подключения необходимо иметь следующее:

Сетевой шнур с выпрямителем 220 вольт

Коннектор «папа» — для подключения шнура (обычно идёт в сборе — вилка, сетевой адаптер, разъём-коннектор).

Заглушка

Подключаем разъём к гибкому неону соблюдая полярность. Там в месте разреза есть два контактных провода, вот туда и втыкаем разъём. С другой стороны ставим заглушку. Заглушку, так же как и разъем от выпрямителя, желательно уплотнить силиконовым герметиком.

На открытом воздухе это поможет избежать попадания влаги, что обеспечит безопасность от короткого замыкания. Подключать последовательно более 50 метров ленты нельзя! Также нельзя монтировать неон на нагревающиеся поверхности, температура которых выше 40 градусов. Нельзя также скручивать, ломать и повреждать поверхность.

Монтаж

Снимать ленту с бобины нужно перед монтажом. Для монтажа может использоваться профиль, в который далее будет вставляться гибкий неон. Профиль может быть алюминиевый и пластиковый. Также он может быть длинный и короткий.

Короткий крепится с помощью саморезов отрезками. Но лучше чтобы профиль был цельный. Выбирать пластиковый или алюминиевый вам. Лучше, конечно, алюминиевый — в нём лента держится лучше.

Вставляем неон в профиль до конца и защёлкиваем.

Если нужно повернуть ленту на 90 градусов, не забывайте радиус поворота не менее 10 см.

Гибкий неон выпускается разных расцветок, а также неон RGB. Для RGB нужен контроллер для управления свечением.

Как можно использовать гибкий неон зависит от вашей фантазии.

Светодиодные ленты: типы и их классификация

На сегодняшний день можно найти три разных типа светодиодной продукции. Достаточно популярными принято считать MD светодиоды, которые являются одноцветными. Совершенно все ленты, изготовленные на основе таких светодиодов, могут излучить только какой-то один определенный цвет. Это очень часто, может быть белый, зеленый, красный. В свою очередь белый делится на три вида: теплый белый, обычный оттенок белого и этот же цвет, но холодный.

Вторым типом светодиодных лент является RGB лента. Отличительной чертой от первого типа является то, что такие ленты могут гореть самыми разными цветами, это цветной тип. Следует отметить, что каждый отдельный светодиод состоит из трех разных, который объединен друг с другом. Совершенно все остальные цвета можно достичь путем смешивания свечения.

Интересным фактом есть то, что такие светодиодные ленты для дома могут работать только вместе со специальными контроллерами. На них нужно указать цвет свечения и скорость мерцания изделия. На каждой ленте есть несколько разных режимов мерцания светодиодов.

Буквально несколько лет назад был изобретен еще один интересный тип светодиода: WS2812B имеющие четыре разных вывода и WS2812S с шестью выводами.

Если говорить о внешнем виде, то данная новинка ничем не отличается от известных нам светодиодных лент, но при этом непосредственно в корпусе изделия находиться специальный ШИМ-контроллер. Таким образом, можно легко управлять каждым отдельным диодом, используя для этого только два провода. Это большое преимущество, ведь можно изменить цвет на свой вкус на каждом отдельном участке ленты.

На сегодняшний день такие типы пользуются не очень большой популярностью, ведь имеют достаточно высокую стоимость и нуждаются в использовании весьма дорогого контроллера. Стоит отметить, что если контроллер не будет подавать сигнал, то светодиодная лента не будет светить.

11 лучших производителей

Осветительные приборы некоторых марок превосходят остальные. Лучшие производители светодиодных лент:

  • Osram;
  • Cree;
  • Geniled;
  • Gauss;
  • Joliet Technology;
  • Sveteco;
  • Arlight;
  • LEDCraft;
  • Navigator;
  • Electrostandard;
  • Feron.

Ниже будут рассмотрены все марки светодиодной техники, вошедшие в рейтинг. Сравнивать модели необходимо по степени надёжности, яркости освещения.

Osram

Производитель выпускает приборы высокого качества. Среди них есть и светодиодные ленты. Монтажные платы отличаются низким уровнем энергопотребления при высоком качестве освещения. При этом снижается нагрузка на сеть, а дополнительно – расходы. Преимущества:

  • выпускаются все необходимые комплектующие для светодиодных лент;
  • предоставляет гарантию (до 5 лет);
  • производит множество моделей.

Явные минусы у светодиодных лент отсутствуют.

Cree

Светодиодные устройства LED отличаются яркостью, т. к. на ленте устанавливаются мощные источники света. Они универсальны, используются на разных объектах. Явные недостатки, которые бы снижали эффективность работы устройств, отсутствуют. Из-за возросшего спроса на технику Cree увеличилось количество подделок, поэтому нужно более внимательно подходить к вопросу выбора. Кроме того, не всегда можно подобрать комплектующие, т. к. их количество в магазинах пока недостаточно большое.

Geniled

Спросом пользуется линия устройств с повышенной защитой от воздействия внешних факторов. Выделяются светодиодные ленты на фоне аналогов тем, что при производстве применяется не силикон, а эпоксидная смола, за счёт чего повышается надёжность. К недостаткам относят наличие мелких светодиодов на плате.

Gauss

Светодиодная продукция характеризуется компактностью. Это позволяет скрыть полосу от посторонних глаз, за счёт чего создаётся также эффект рассеянного освещения. Такой свет не мешает. Продукция попала в рейтинг лучших светодиодных лент ещё и по причине лёгкости монтажа. Недостатков у приборов практически нет.

Joliet Technology

Производится в Европе. Технику отличает мощность, яркость освещения. По качеству исполнения она не имеет аналогов, поэтому попала в рейтинг производителей светодиодных лент. Но монтажные платы занимают более низкие позиции, чем могли бы, из-за того, что пока не представлены разнотипными вариантами на рынке РФ.

Sveteco

Продукция входит в рейтинг светодиодных лент благодаря надёжности. Осветительные приборы могут функционировать на протяжении длительного периода без риска поломки. При этом гибкая плата не нагревается. Производитель гарантирует высокое качество продукции.

Arlight

Осветительные приборы в виде гибких полос обеспечивают высокую яркость освещения, служат долго, при этом представлены большим количеством вариантов. Класс защиты разный. Представлены модели от IP20 до IP67. Ещё отмечают высокую чувствительность к воздействию влаги. По этой причине лучше не устанавливать плату Arlight в помещениях, где регулярно повышается влажность или могут попасть капли жидкости на устройство.

LEDCraft

Продукция уже некоторое время представлена на рынке России. Её отличает средняя функциональность, но качество приборов достойное

Когда выбирают лучшие светодиодные ленты средней стоимости, можно обратить внимание на модели этой марки

Navigator

Продукция стоит не слишком дорого. Однако нельзя сказать, что цена соответствует низкому качеству. Наоборот, производитель постоянно совершенствует свою технику. При этом контролируется качество светодиодов и процесс сборки осветительных приборов. Преимущество техники – её доступность: можно найти подходящую модель в магазинах светотехнической продукции. Однако есть и явный недостаток – частое отсутствие в продаже необходимых комплектующих для установки.

Elektrostandard

Отмечают возможность выбора, т. к. под этой маркой выпускается большое количество моделей. Производятся гибкие монтажные платы с защитой от влаги и без неё, разных цветов. Однако у них есть недостаток – сравнительно короткий период эксплуатации. Рекомендуется периодически отключать прибор.

Feron

Монтажные платы Feron замыкают рейтинг светодиодных лент по качеству. Это устройства высокого, среднего, а иногда и низкого качества (считаются таковыми из-за брака). Монтажные платы доступны, их несложно найти в ближайшем магазине, следует лишь внимательно выбирать модель.

Готовые наборы для подсветки потолков

Соберем подсветку персонально под ваш потолок. Качественно!

Доставим до двери в любой город России.

Подробнее >>

Давайте разберемся поподробнее. Основное отличие лент для подсветки потолков, это тип светодиода, в настоящее время основные типы это SMD 3028 и SMD 5050. На картинке ниже они представлены.

Светодиоды на гибкой ленте SMD 3028 и SMD 5050

SMD это сокращение от «Surface Mounted Device», что в переводе на русский, означает «прибор монтируемый на поверхность». Видите, светодиод плотно припаян к поверхности ленты. Отсюда и название. Цифра обозначает размеры светодиода в миллиметрах. 3028 — это значит размер 3,0 на 2,8 миллиметра, 5050 — соответственно, 5,0 на 5,0 миллиметров.

Размеры светодиода SMD 5050 составляют 5х5 миллиметров

Светодиоды SMD 5050 состоят из трех кристаллов, это видно, поскольку у них 6 ног выходит из корпуса. Они являются в примерно три раза более яркими, по сравнению с однокристальными SMD 3528.

Обычно для характеристики излучения светодиода используют термин световой поток, который измеряется в люменах. В документации на светодиоды SMD 5050 написано, что у них световой поток 12 люмен, а у светодиодов SMD 3528 -4 люмена. Тогда все сходится три светодиода SMD 3528, светят как один SMD5050. Световые потоки от каждого из трех светодиодов складываются, и общий световой поток получается в три раза больше.

Цвет свечения LED ленты зависит от того какие светодиоды она содержит. Если используется светодиод SMD 5050, то в цветной ленте в одном корпусе светодиода находятся три кристалла разного цвета, красный, зеленый, синий.

И если мы зажигаем только красный цвет, то и вся лента горит красным, если зажигаем зеленый, то вся лента зеленая т. д. Интересный вариант получается, если один цвет зажечь на полную яркость, а другой, не на полную можно получить очень красивые оттенки.

Управление яркостью светодиодов нужного цвета осуществляет контроллер, про них я расскажу в другой статье. При помощи смешивания яркости трех составляющих, можно получить 16 миллионов различных оттенков.

Очень интересный вариант, если к этим оттенкам добавлять белый цвет, тогда можно получить очень нежные цвета, например бледно-розовый. Этот цвет получается, когда белый горит на полную яркость и к нему подмешивается немного красного и т.д. для творческих людей открываются огромные возможности по настройке подсветки.

Некоторые варианты оттенков ленты на самоклеющейся основе

Для подсветки потолка мы рекомендуем устанавливатьлибо белую ленту, либо трех цветную, либо и белую и трехцветную вместе. Одноцветную цветную, в потолок устанавливать не рекомендуем, поскольку, когда Вам надоест один и тот же цвет сменить его не будет возможности, только если менять всю ленту.

Различие ленты элит от стандартной

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
